Микропроцессорный комплект серии К583, изготовленный по интегрально-инжекционной технологии (И2Л), предназначен для построения широкого класса вычислительных средств от микроконтроллеров до высокопроизводительных систем обработки информации широкого назначения.
Комплект ориентирован на произвольную систему команд и позволяет создавать ЭВМ с магистрально-модульной организацией, эмулирующие любую систему команд. Хотя, судя по старым каталогам, он входит в "Единое семейство многофункциональных процессорно-ориентированных БИС (для ЕС ЭВМ)".
Микропроцессорный комплект характеризуется большой вычислительной мощностью, достаточно высоким быстродействием.
По электрическим параметрам МПК серии К583 совместимы со стандартными ТТЛ-сериями, существует также полная совместимость серий К583 и К584.
Этап схемотехнического проектирования этой серии был выполнен межведомственной рабочей группой при НИЦЭВТ во главе с В.А. Гринкевичем, а топологическое проектирование и организация производства - на минском ПО "Интеграл".
Судя образцам 80-81 года с опытного производства, первые образцы микросхем появились примерно в это время или чуть раньше. А освоение серийного производства первой очереди серии произошло в 1983 году, второй очереди - в 1986 году.
Пример применения серии - инерциальная система управления ракетой 51Т6 комплекса ПРО А-135 (БЦВМ "Аргон-17").

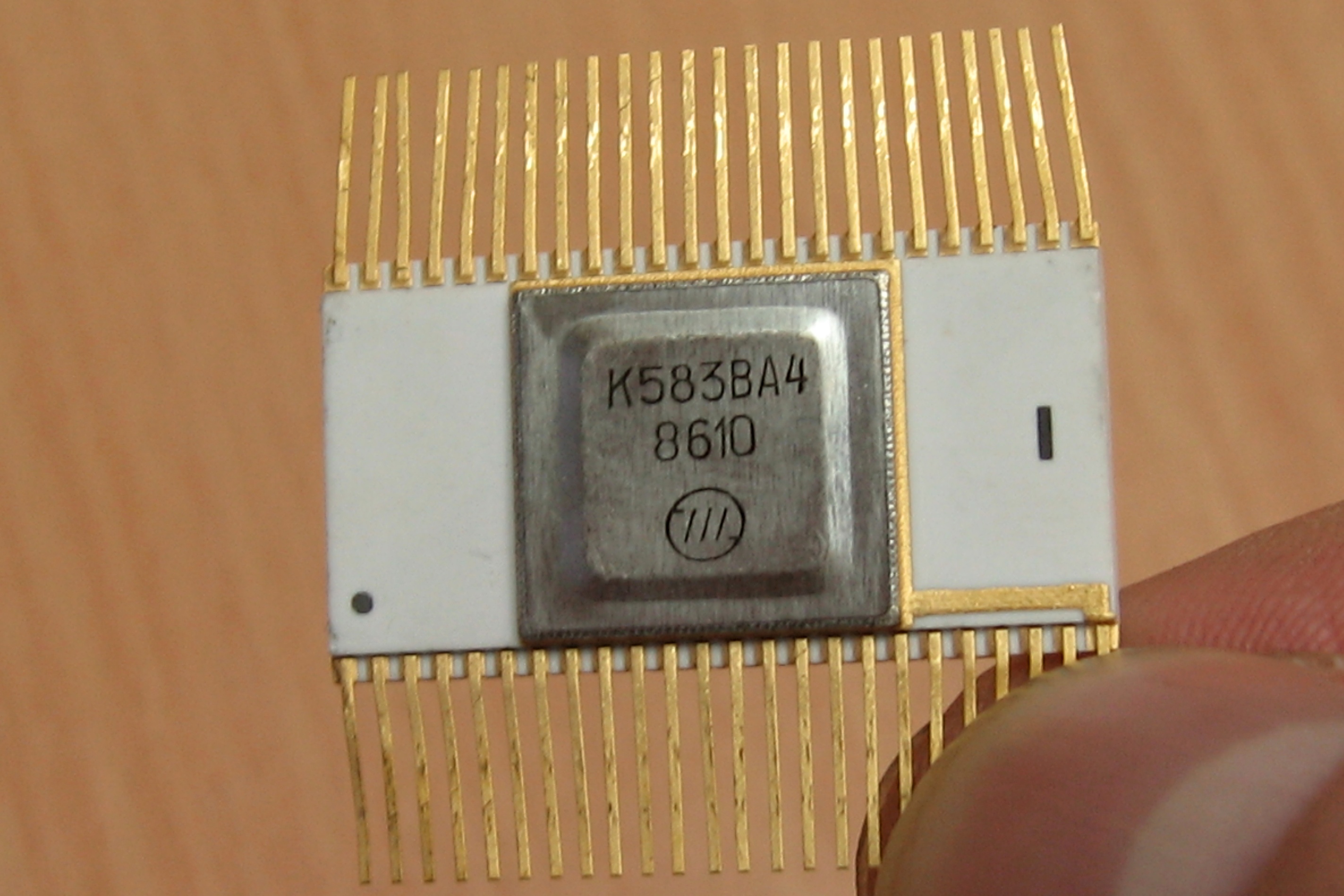

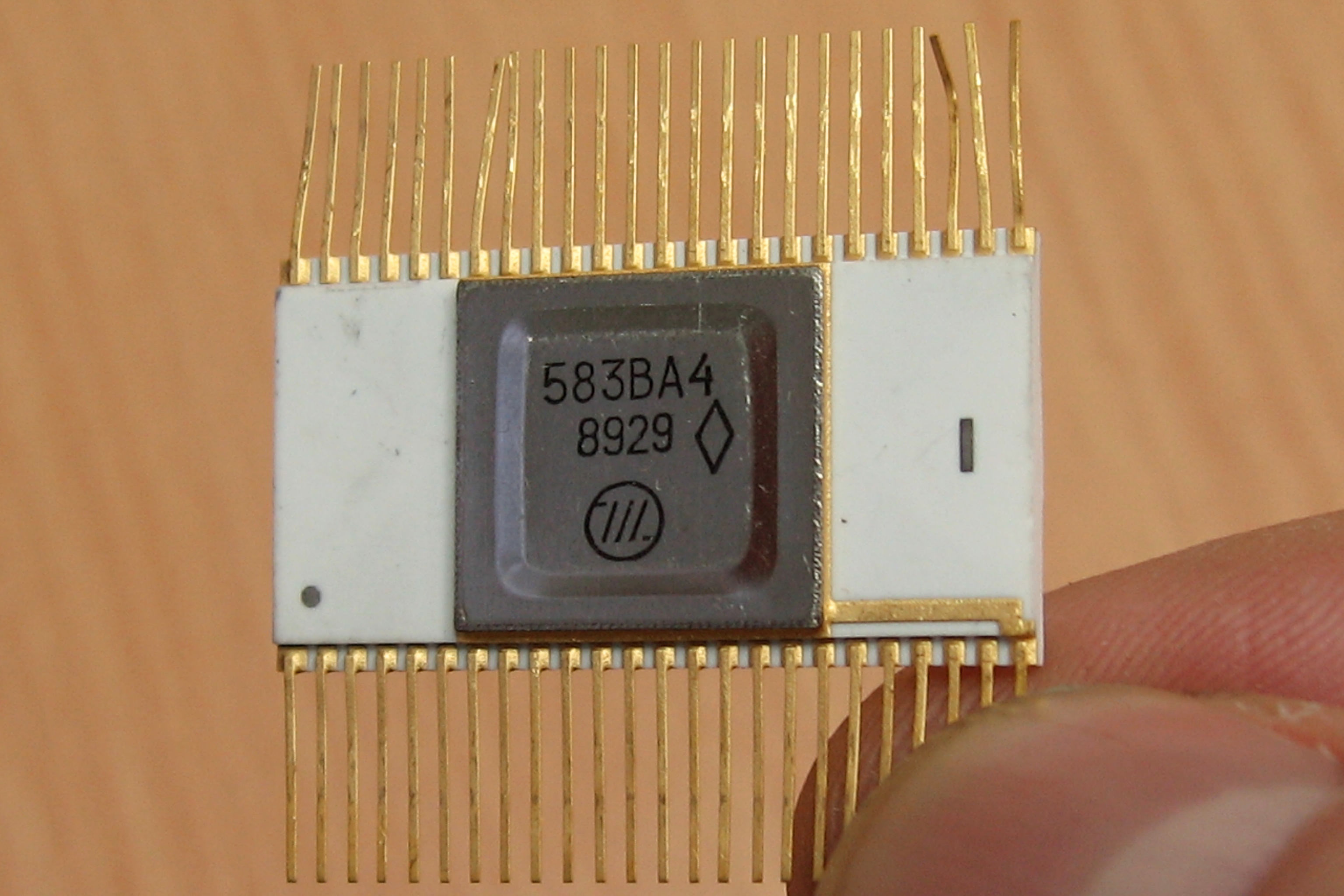

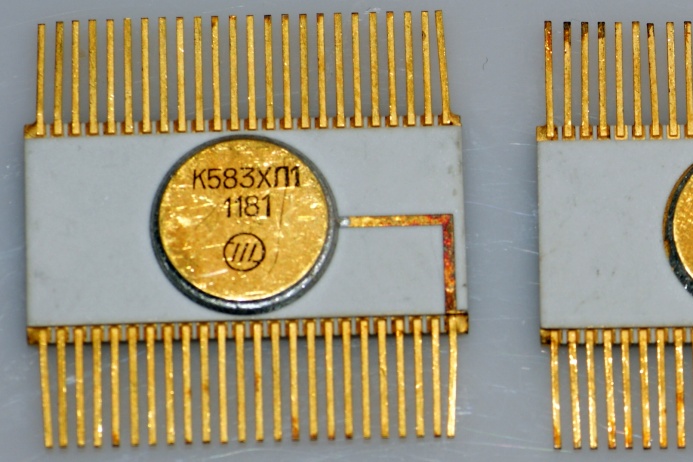

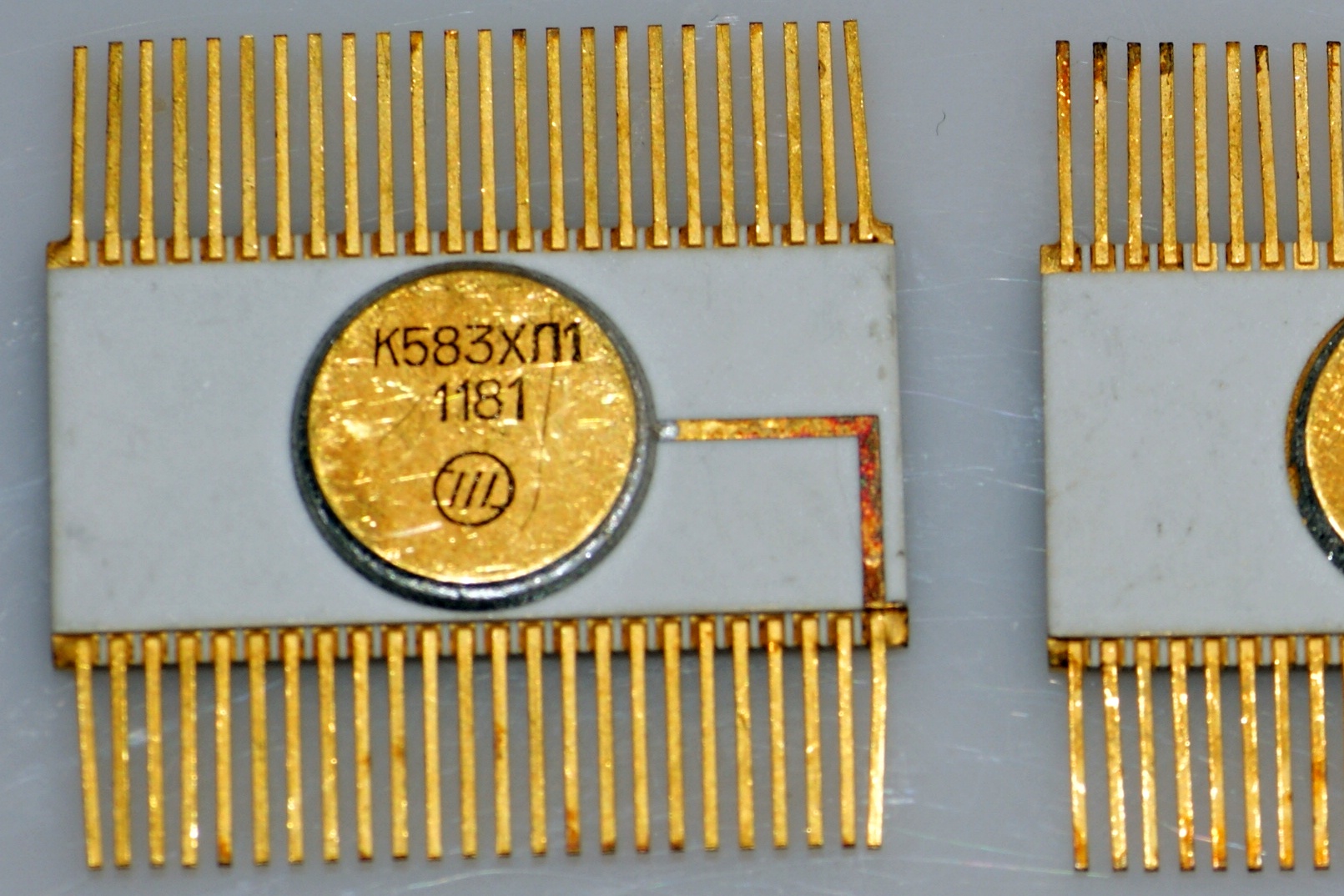

Универсальный магистральный коммутатор байтовой информации. Микросхема является полным функциональным аналогом К583ХЛ1 и, как понимаю, появилась вследствие перевода ХЛ1 с И2Л на ТТЛШ технологию, с повышением быстродействия. Появилась она примерно в 1985 году; первое время она и К583ХЛ1 выпускались параллельно.
Основные функции К583ВА4 - пересылка данных между четырьмя магистралями, логическая обработка, временное хранение информации, мажорирование. Микросхема предназначена для построения коммутаторов и мультиплексоров данных, буферных схем хранения, устройств восстановления данных в системах с резервированием.
Компиляция из справочников о ней.

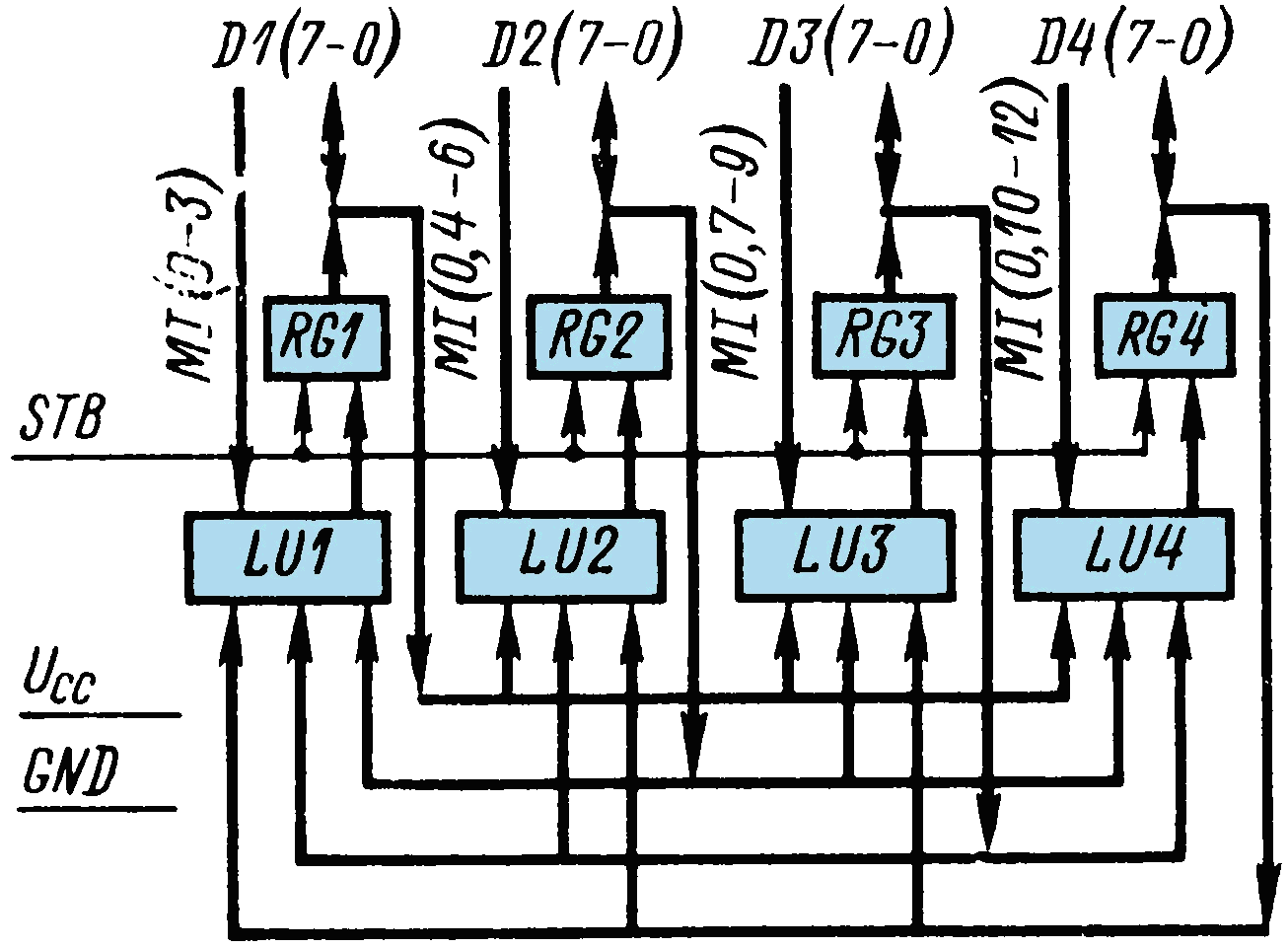

В состав БИС входят: четыре 8-разрядных регистра для временного хранения информации (RGI — RG4); четыре 8-разрядных устройства логической обработки информации (LU1 — LU4). Микросхема имеет симметричную архитектуру.

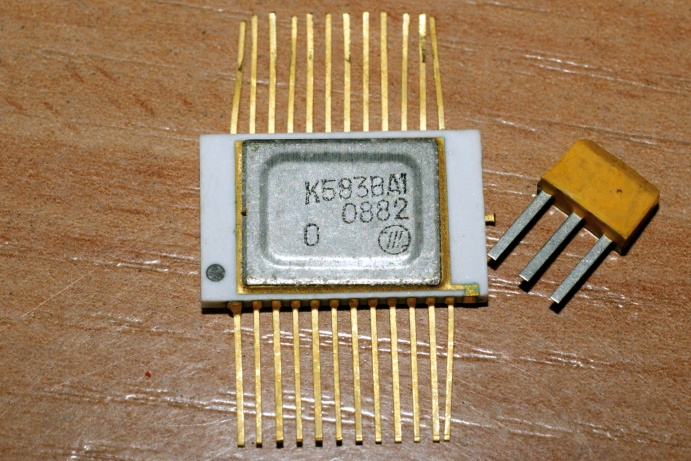

| Универсальный коммутирующий элемент.
Справочный листок на него. К сожалению, в
литературе микросхема встречается крайне редко, поэтому подробностей мало.
|
 |

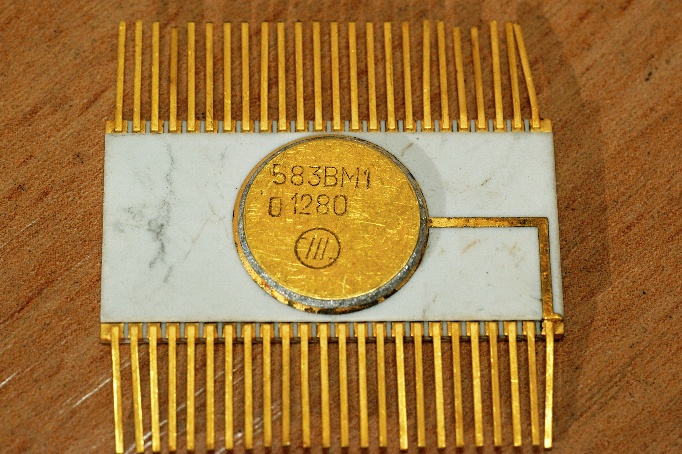

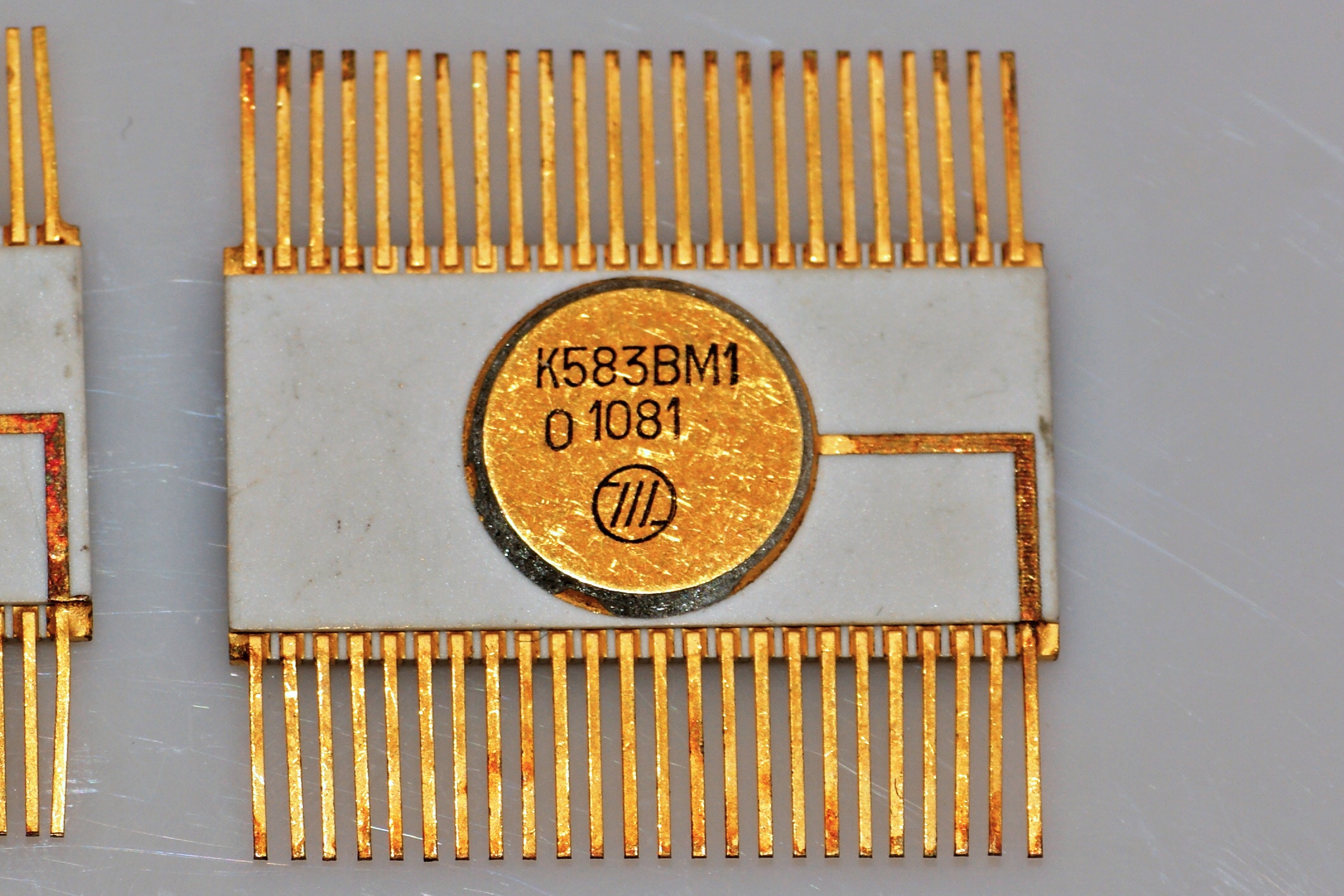

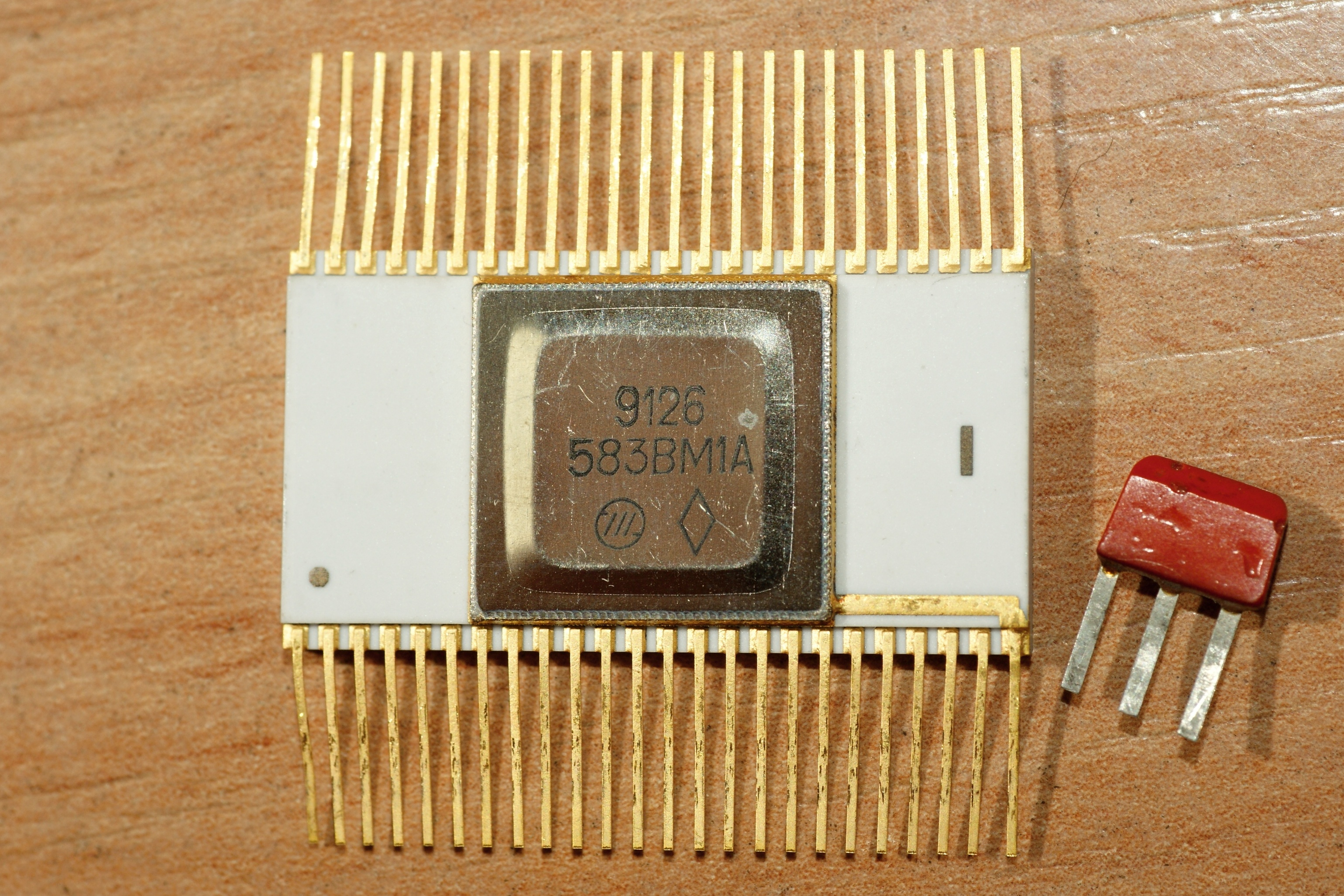

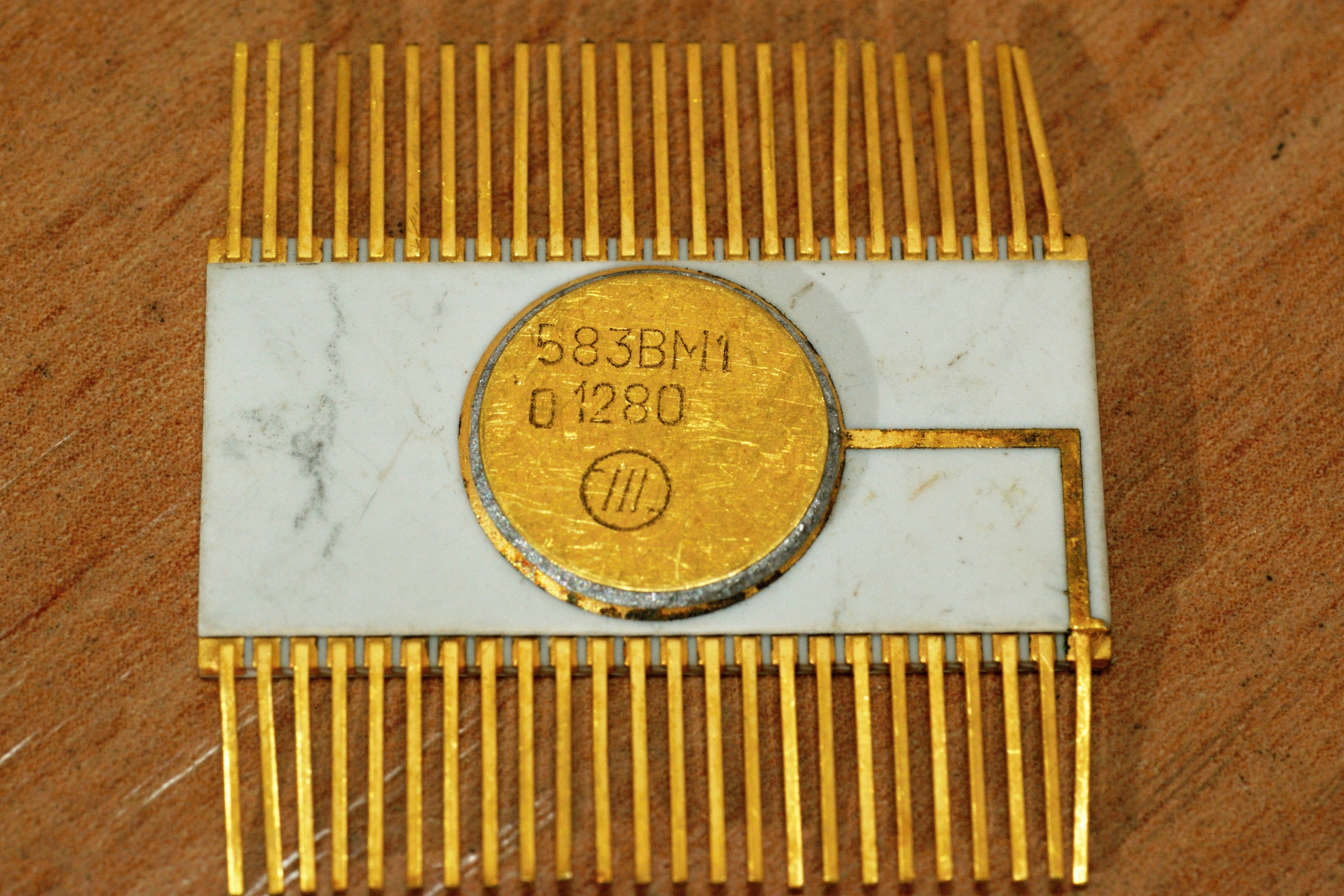

Микросхема 583ВМ1 - логический микропроцессор (многорежимный буфер), ориентирован на логическую обработку битовой и байтовой информации и предназначен для построения устройств формирования приоритета, устройств логической обработки, устройств перекодировки информации. Она была разработана в конце 70-х годов по теме "Довод-7" и изначально называлась 583ИК2. В "Перечне развиваемых схем" возле неё стоит пометка от руки "VIII-79", возможно это дата сдачи ОКР.
Микросхема обеспечивает выполнение следующих операций: прием, логическую обработку, хранение и выдачу битовой и байтовой информации; анализ входной информации; модификацию адресов элементов внутренней памяти. Справочный лист и данные из отраслевого каталога на него.

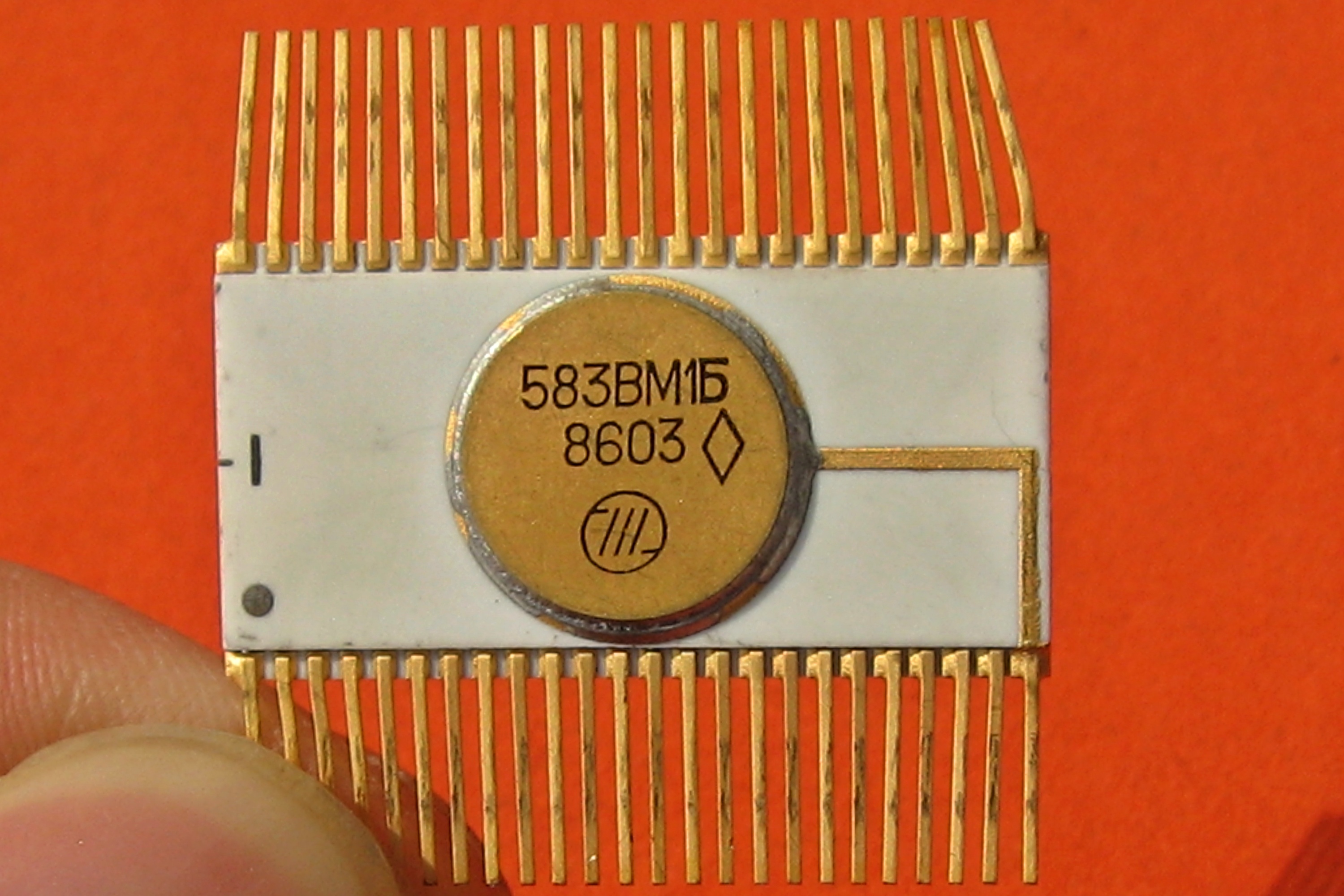

Варианты "А" и "Б" различаются быстродействием, "Б" - медленная версия.

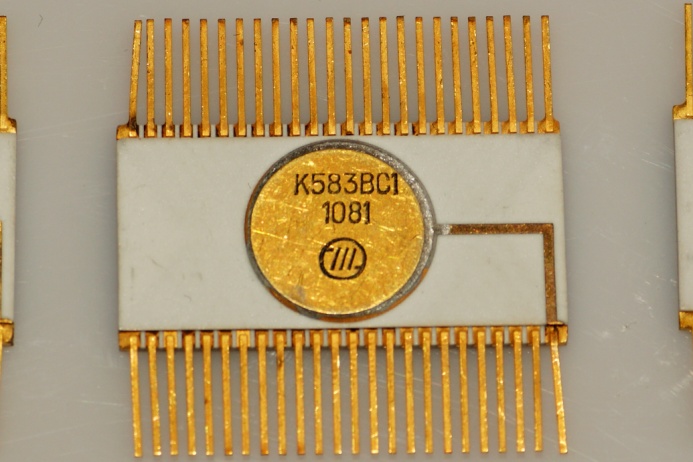

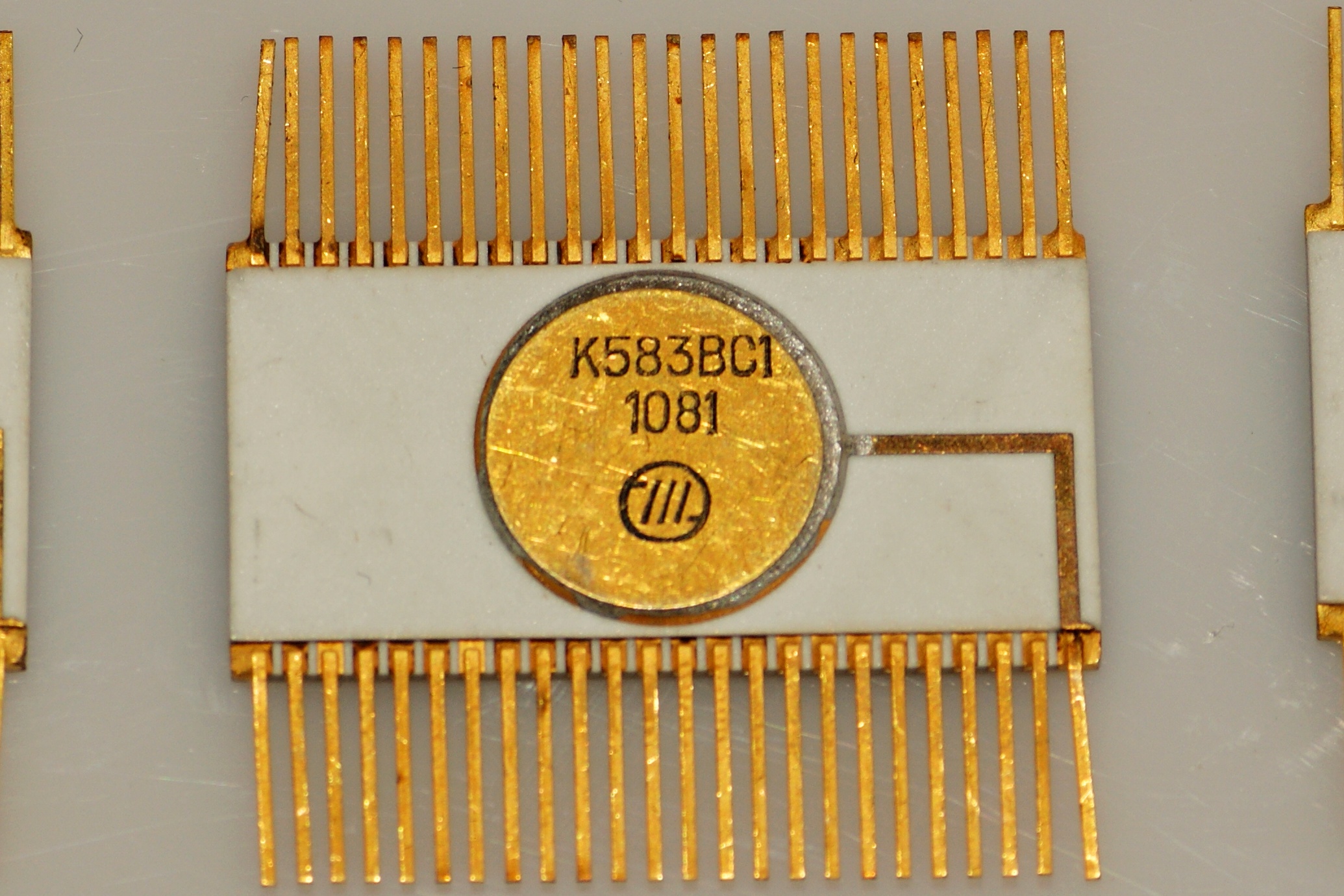

Центральный процессорный элемент комплекта. Восьмиразрядная универсальная микропроцессорная БИС на основе инжекционной логики. Данные из отраслевого каталога и вырезка из справочника о ней.
Микросхема предназначена для арифметико-логической обработки и временного хранения результатов вычислений. Обладая секционной структурой, 583ВС1 позволяет путем объединения нескольких БИС строить процессоры произвольной разрядности, кратной 8.
В ее состав входят: 8-разрядное арифметико-логическое устройство; шестнадцать 8-разрядных регистров общего назначения; 8-разрядный рабочий регистр; 8-разрядный сдвигатель; мультиплексор данных шины; 16-разрядный регистр микрокоманд; 12-разрядный регистр режимов; дешифратор кода микрокоманды.
Микросхема работает с двумя двунаправленными шинами данных, управляется 17-разрядным внешним и 12-разрядным внутренним кодом и
синхронизируется четырьмя синхросериями. Отличительной особенностью
583ВС1 является использование внутреннего регистра режимов, дополняющего
возможности адресации регистров и интерпретации кодов признаков результатов
исполнения операций.
Это самая сложная микросхема серии, в ней 12500 элементов.
| Инкрементный микропроцессор (управление
микропроцессорной памятью).

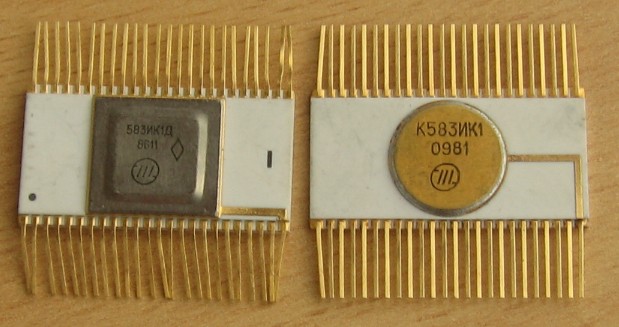

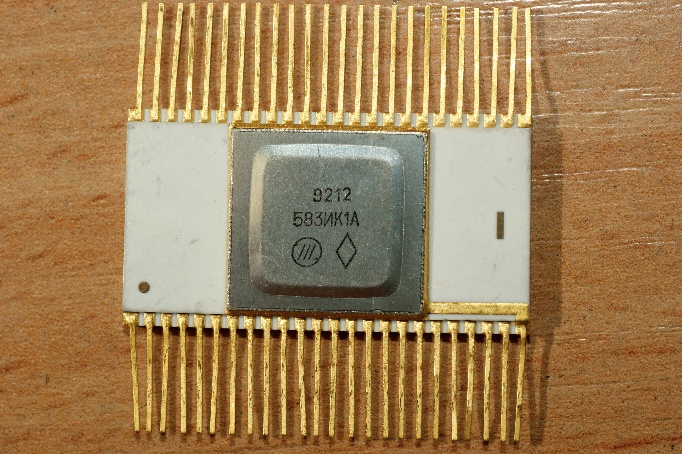

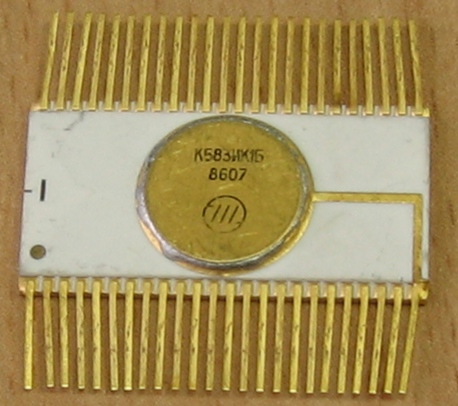

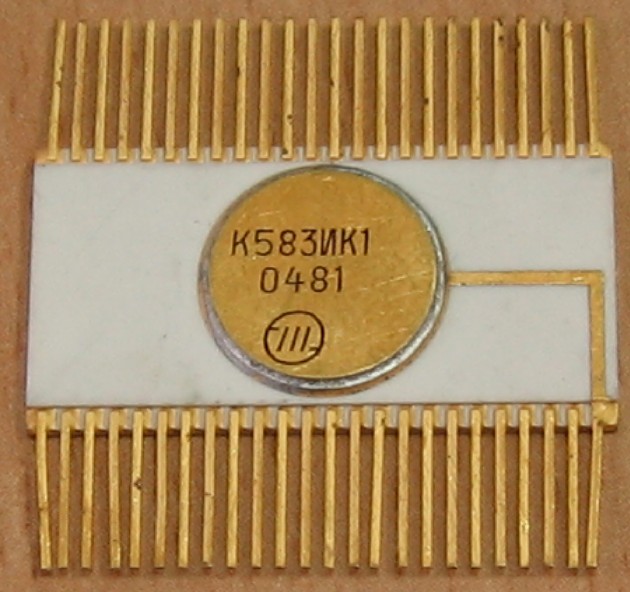

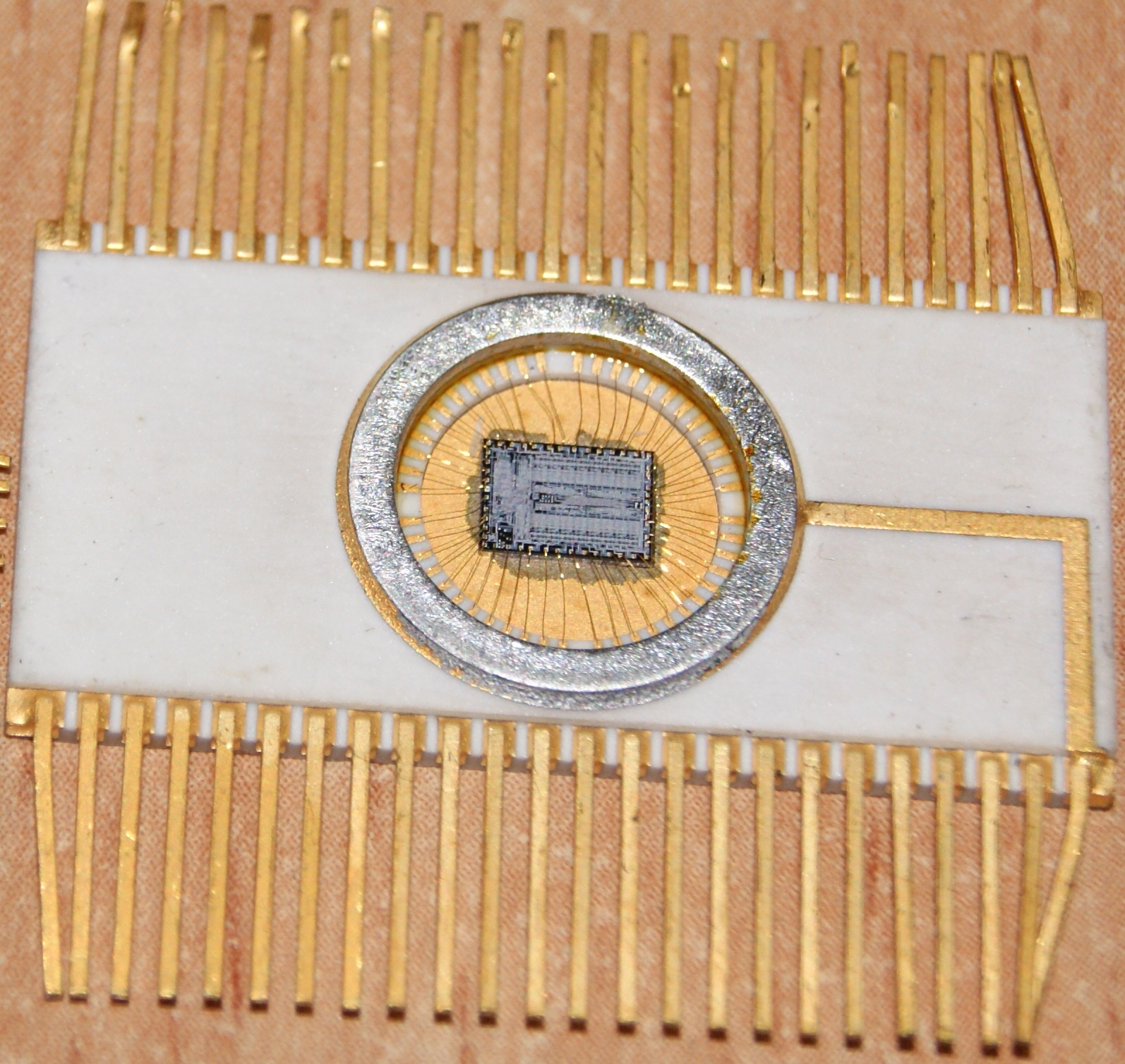

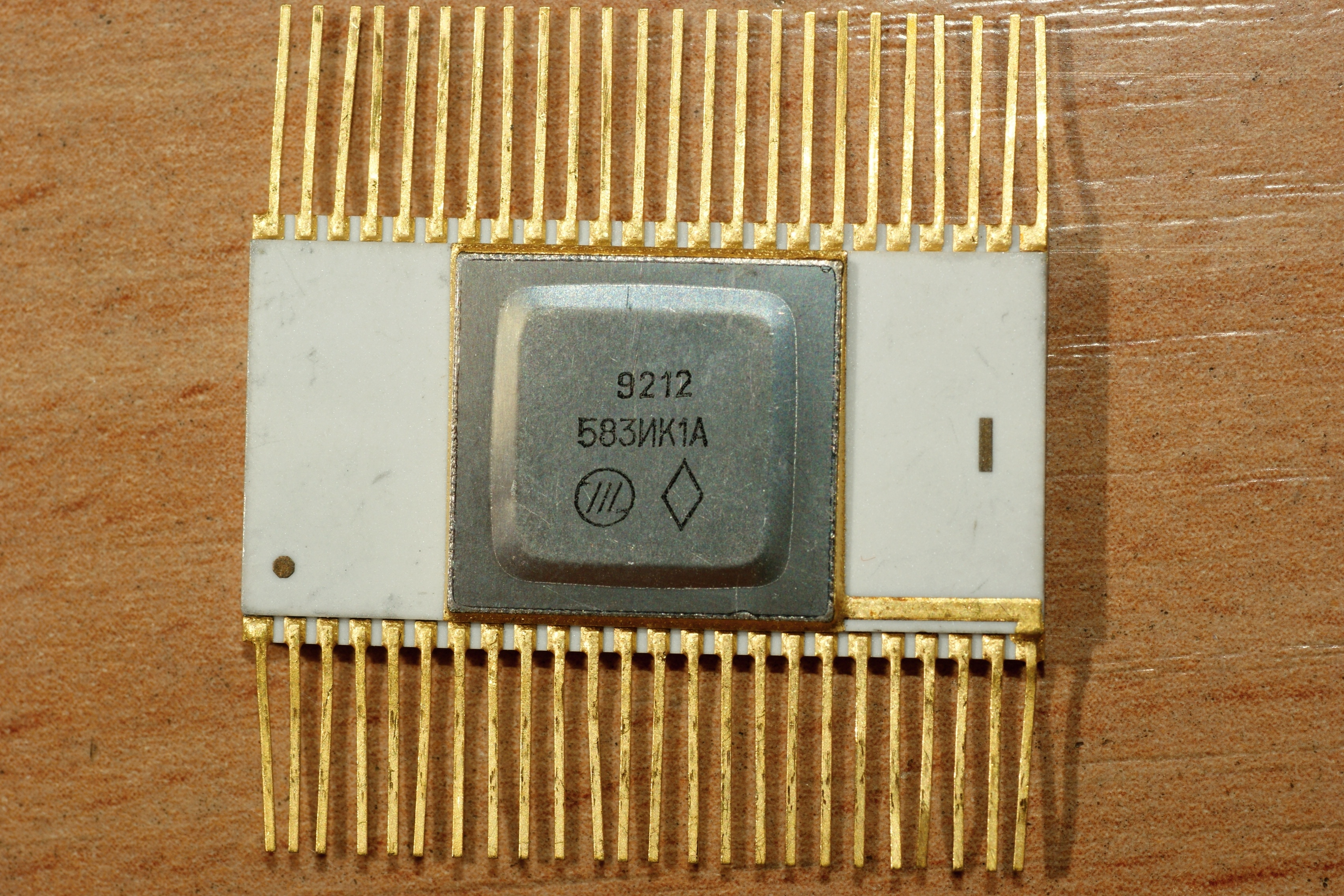

Микросхема была разработана в конце 70-х годов (выпуск, предположительно, с XII-78) по темам "Довод-5" (К583ИК1), "Довод-5М" (583ИК1Б, 583ИК1Д) Вырезка из справочника, заводской справочный лист и данные из отраслевого каталога на него. 583ИК1А - более быстрая версия, 583ИК1Б - медленная. Смысл буквы Д в обозначении в литературе не раскрыт... |
 |
По фотографиям видно изменение технологии корпусирования - ранние выпуски были с паяной крышкой, а в середине 80-х серия получила более надежный сварной корпус.

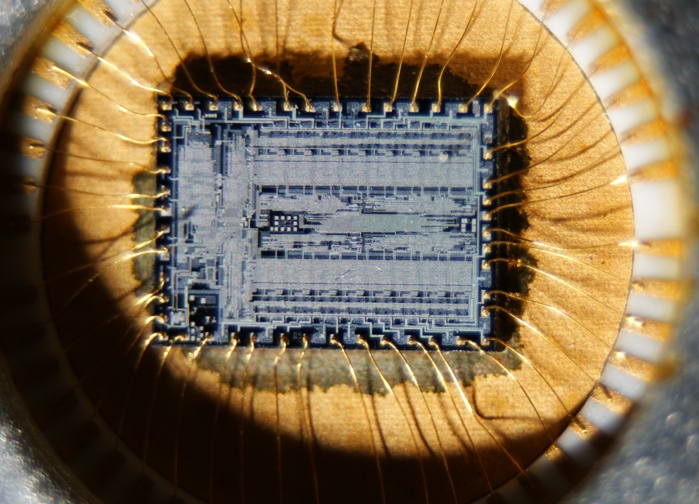

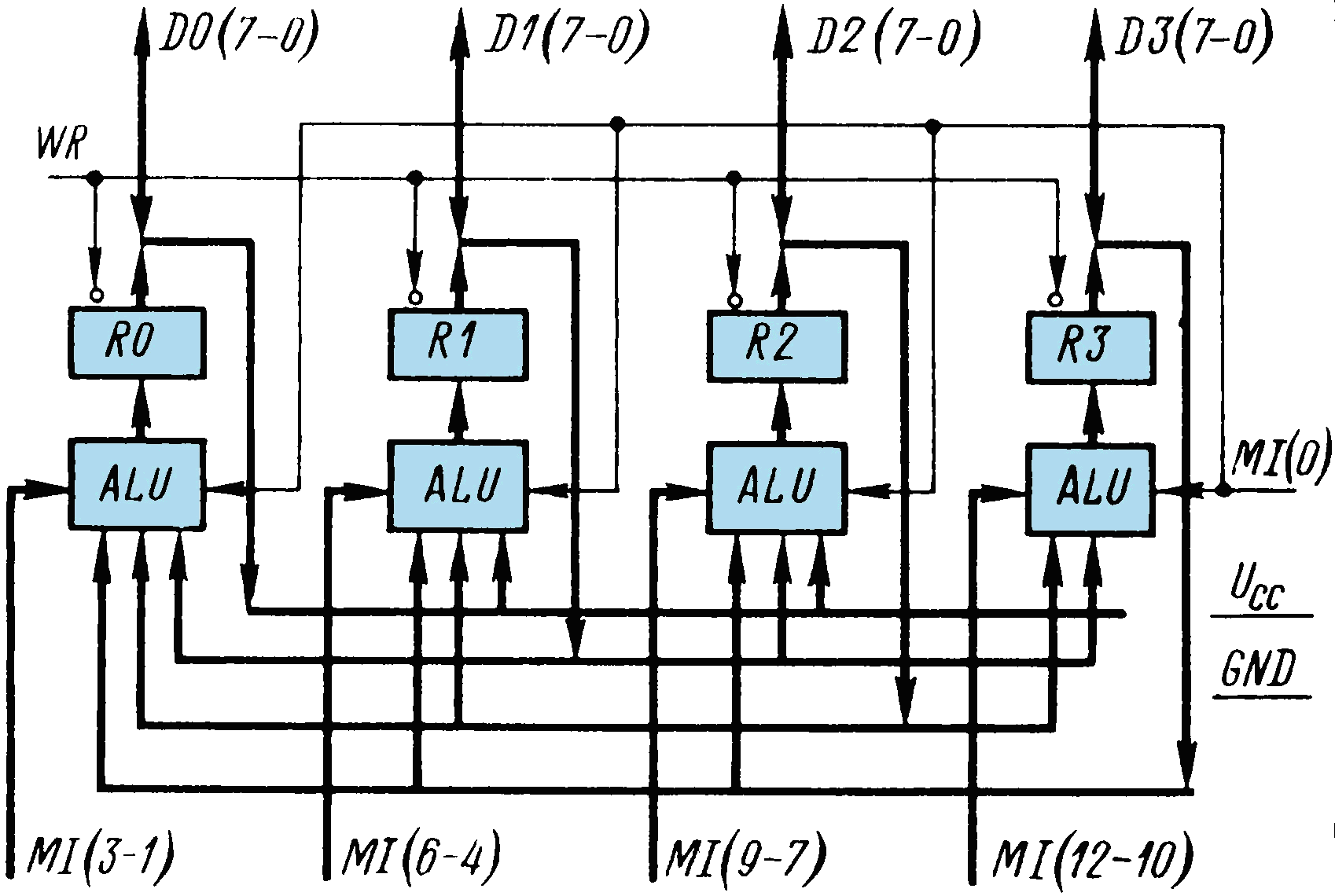

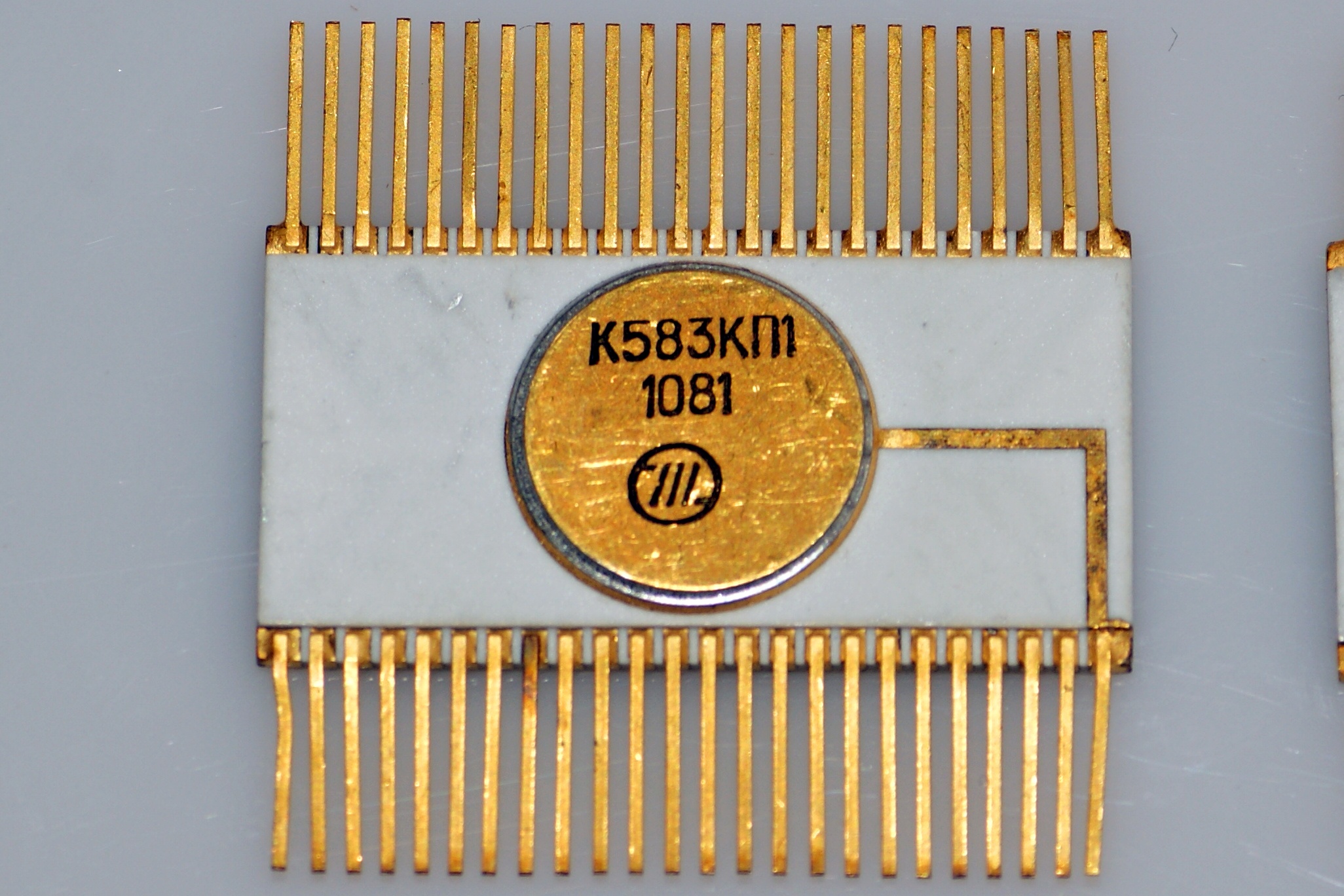

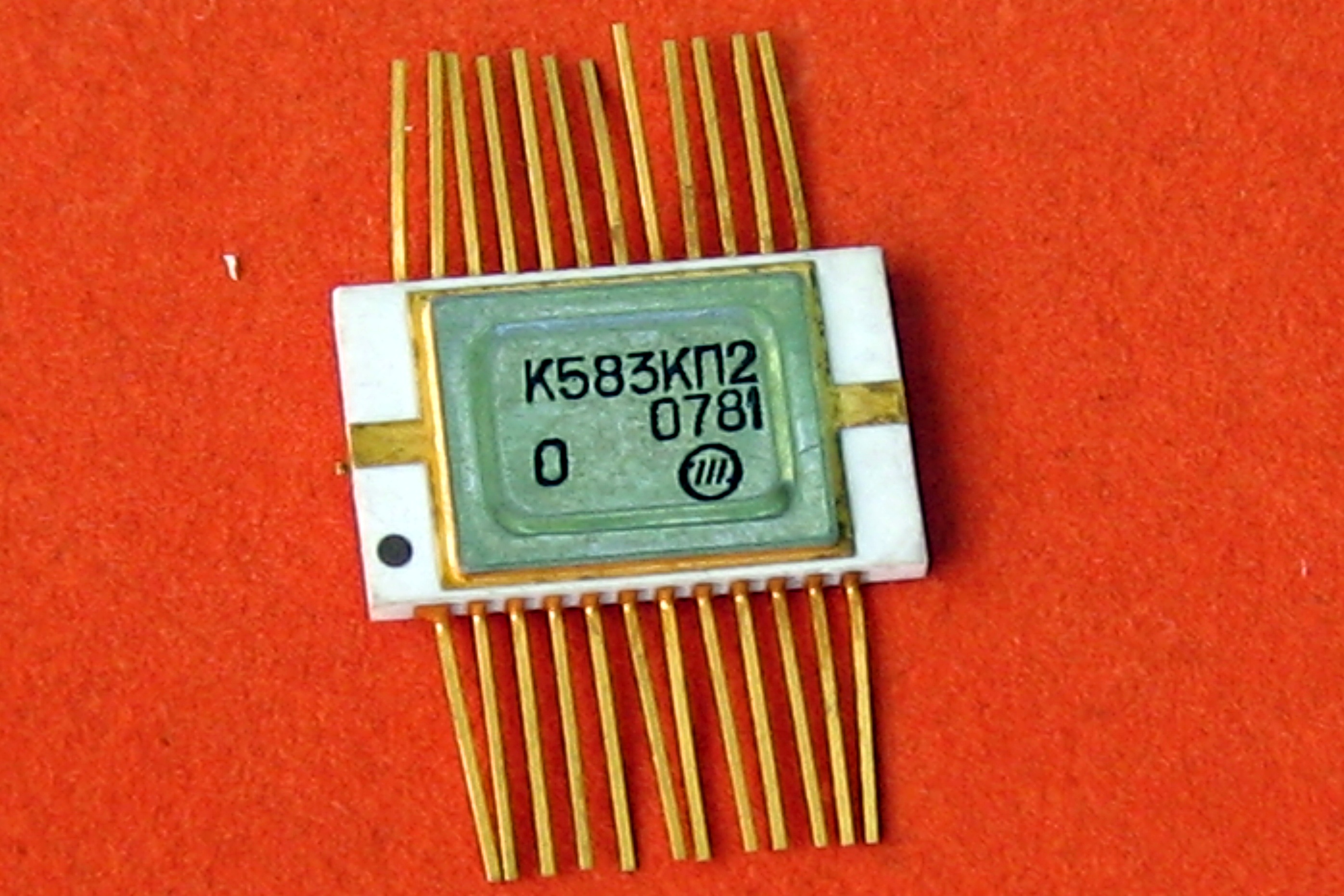

Внутреннее содержание:

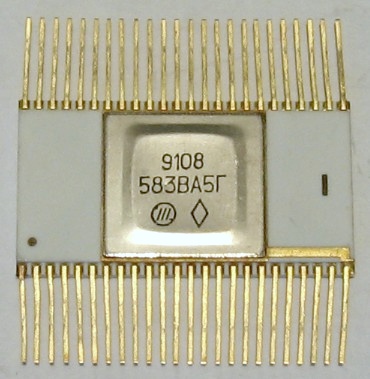

Микросхема представляет собой коммутационный микропроцессор и предназначена для построения коммутаторов и мультиплексоров данных, буферных устройств хранения и логической обработки данных, устройств восстановления информации в системах с резервированием.
В состав схемы входят четыре 8-разрядные двунаправленные магистрали данных, четыре 8-разрядных буферных регистра; четыре 8-разрядных магистральных регистра, четыре 8-разрядных регистра данных; 8-разрядное логическое устройство; 8-разрядная шина микрокоманд и регистр микрокоманд; устройство управления и одноразрядный регистр выборки кристалла.
Данные из отраслевого каталога и вырезка из справочника о ней.
Источники:
1. Перечень развиваемых
серий ИС. Редакция 1978 г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Микросхемы интегральные полупроводниковые цифровые. Группа 6231.
Справочник. Том V. РМ 11 070.013.5. Всесоюзный научно-исследовательский
институт "Электронстандарт". 1983.
4. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
5. Каталог интегральных микросхем. 1983. Дополнение №1. Выпуск 1984. Центральное конструкторское бюро. 1982.
6. Номенклатурный перечень СИС, БИС, СБИС, выпускаемых организацией п/я Р-6007 и
подлежащих поставкам по прямым связям в 1988 году. - Минск, 1986.
7. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
8. Хвощ С.Т. и др. Микропроцессоры и микроЭВМ в системах автоматического управления: Справочник / С.Т. Хвощ, Н.Н. Варлинский, Е.А. Попов; Под общ. ред. С.Т. Хвоща. - Л.: Машиностроение. Ленингр. отделение, 1987.
9. Микропроцессоры и микропроцессорные комплекты интегральных
микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В.
А. Шахнова. - М.: Радио и связь, 1988
10. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы
общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г.
11. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 6. - М.: КУбК-а, 2003.
