584ая серия

И2Л 4-разрядный микропроцессорный набор с возможностью наращивания разрядности (часть периферийных схем - ТТЛ/ТТЛШ). Одна из ранних отечественных микропроцессорных серий.

Производитель - минский "Интеграл".

К584ВМ1

584ВМ1 - 4-х разрядная микропроцессорная секция с возможностью увеличения разрядности (кратно 4 бит).

Описание работы и данные из отраслевого каталога на неё.

Если сравнить с 584ИК1, то можно увидеть, что они почти идентичны. Внутренняя схема одна, выводы совпадают за небольшим исключением... Электрические параметры сходны; основное различие, пожалуй, в повышенном быстродействии - в два с лишним раза!
Полагаю, 584ВМ1, серийный выпуск которой начался как раз в 1983 году - результат модернизации ИК1.

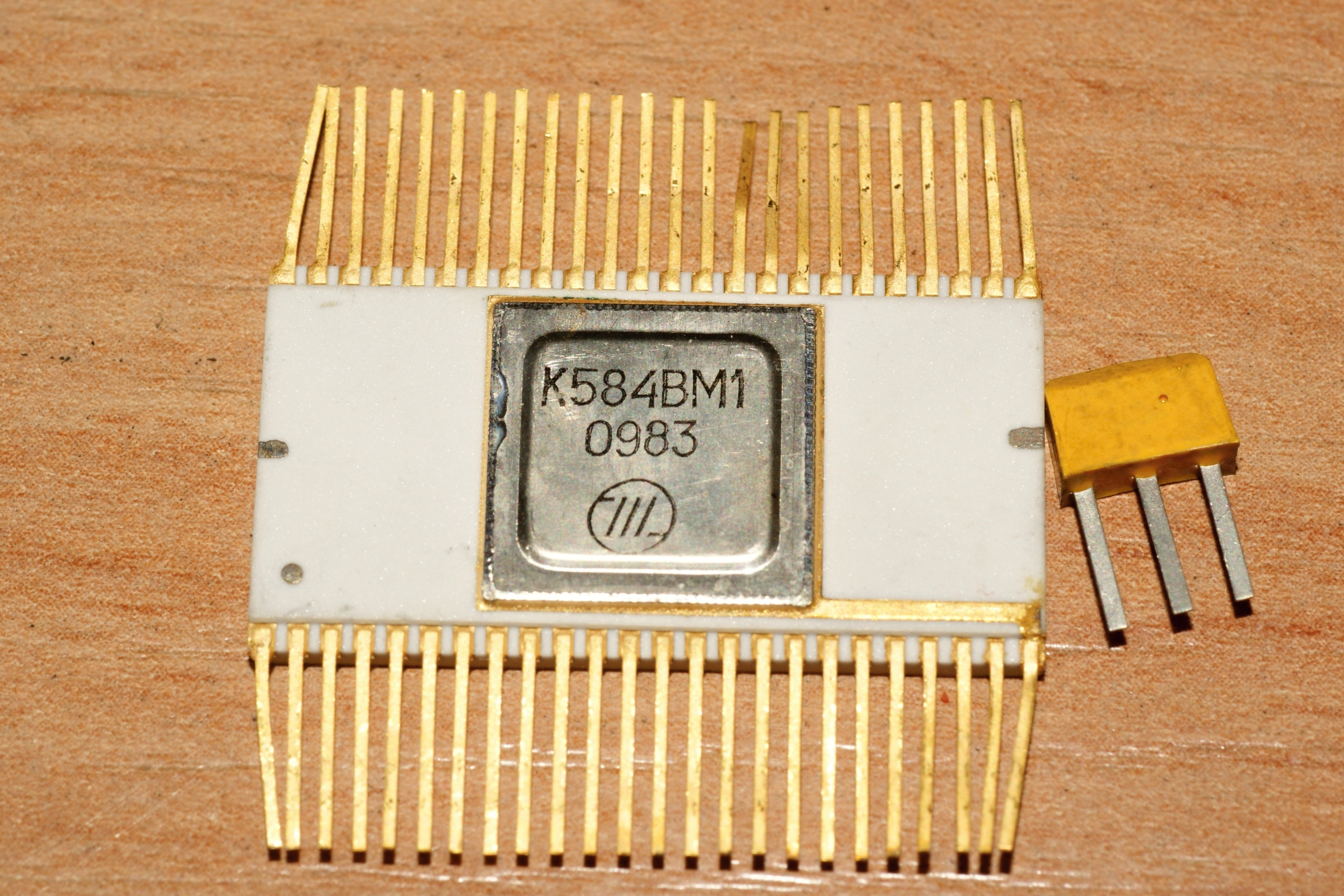

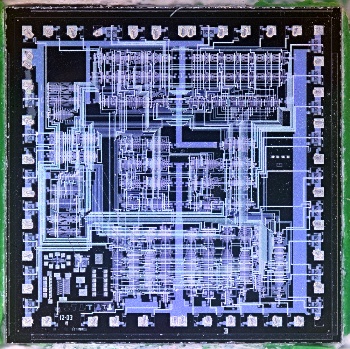

(фото с форума Радиокартинки)

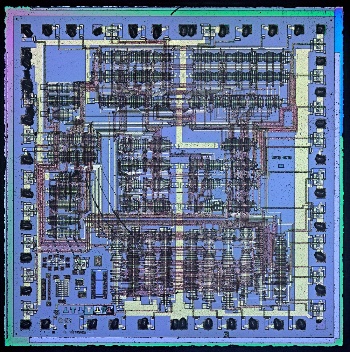

(фото с форума Радиокартинки)

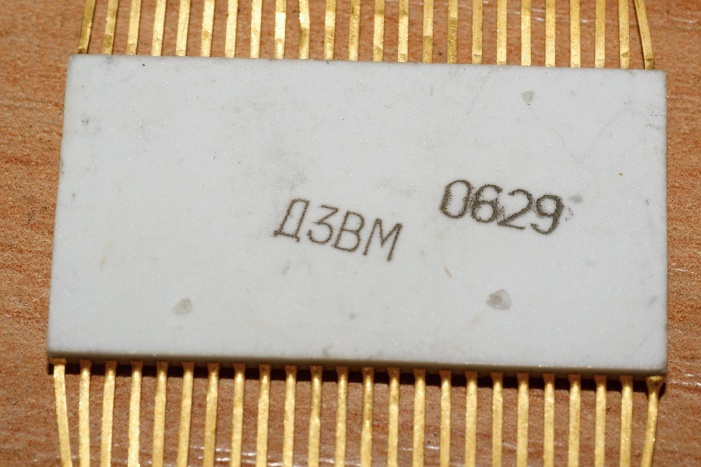

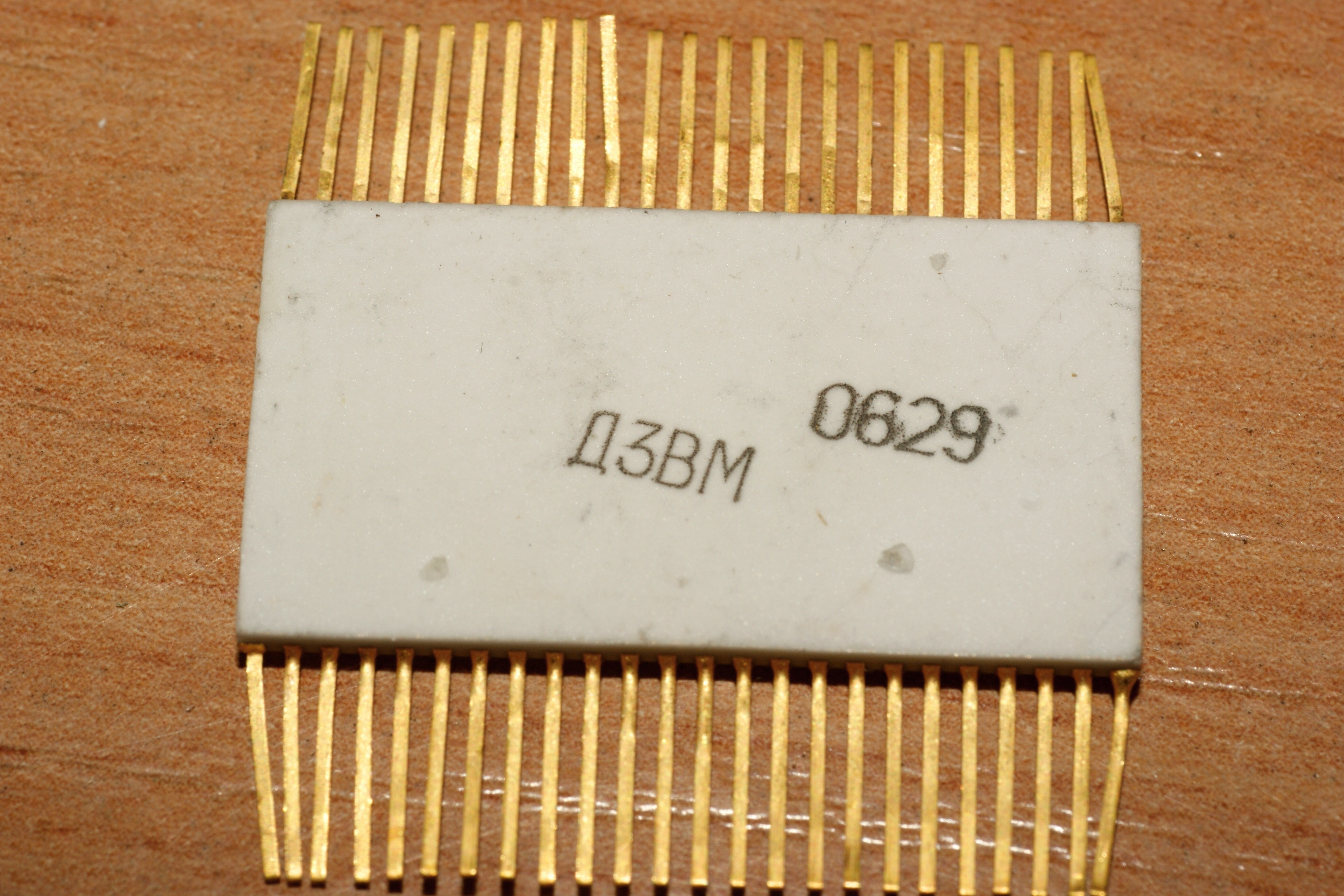

Интересно, несут ли какую-нибудь осмысленную информацию надписи на обратной стороне?...

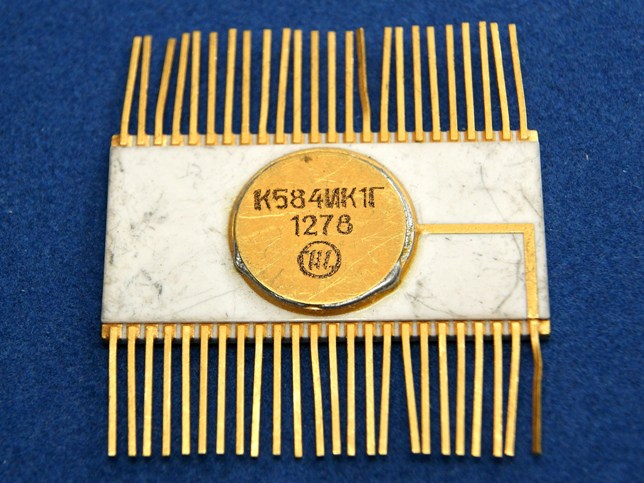

К584ИК1, К584ИК1А, К584ИК1Г

Назначение - 4-х разрядная микропроцессорная секция с возможностью увеличения разрядности (кратно 4 бит). Паспорт и справочные данные на неё.

Если располагать микросхемы не по алфавиту, а с исторической точки зрения, то ИК1, конечно, должна быть первой.

История её довольно интересна. В 1976-77 годах в СССР обратили внимание на SBP0400 от TI - одну из первых полноценных микропроцессорных секций и первый микропроцессор, сделанный по модной тогда ИИЛ технологии. Сначала его "передрали" в Минске и выпустили под названием 588ИК4 (!). Но быстро сообразили, что к КМОПовской 588ой серии он не подходит и название поменяли на 584ИК1. Выпускали его в двух вариантах корпусов, металлокерамическом 244.48-1 и в пластмассовом DIP-корпусе 2113.40-5, т.е. почти таком же как и у аналога SBP0400. Цоколевка в 40-выводном корпусе полностью совпадает с аналогом, кроме одного вывода №27. У SBP0400 это флаг того, что в АЛУ содержатся нули, а у нашей схемы дополнительный вывод питания. Сейчас уже неизвестно, что сподвигло наших разработчиков на такое "своеволие", но факт есть факт.

Вскорости она была несколько модернизирована и превратилась, параллельно, в 582ИК1 и 584ВМ1.

Впрочем, встречается и несколько иная информация, а именно что эта схема есть копия SBP0300. Правда, такой микросхемы в западных каталогах найти не удается. Возможно, это военный вариант SBP0400 в аналогичном нашему металлокерамическом планарном корпусе.

Электрические параметры

Время цикла - 2 мкс
Напряжение питания - 1,2-5,0 В
Ток потребления - 130 мА
Выходное напряжение высокого уровня, не менее - 2,40 В
Выходное напряжение низкого уровня, не более - 0,40 В

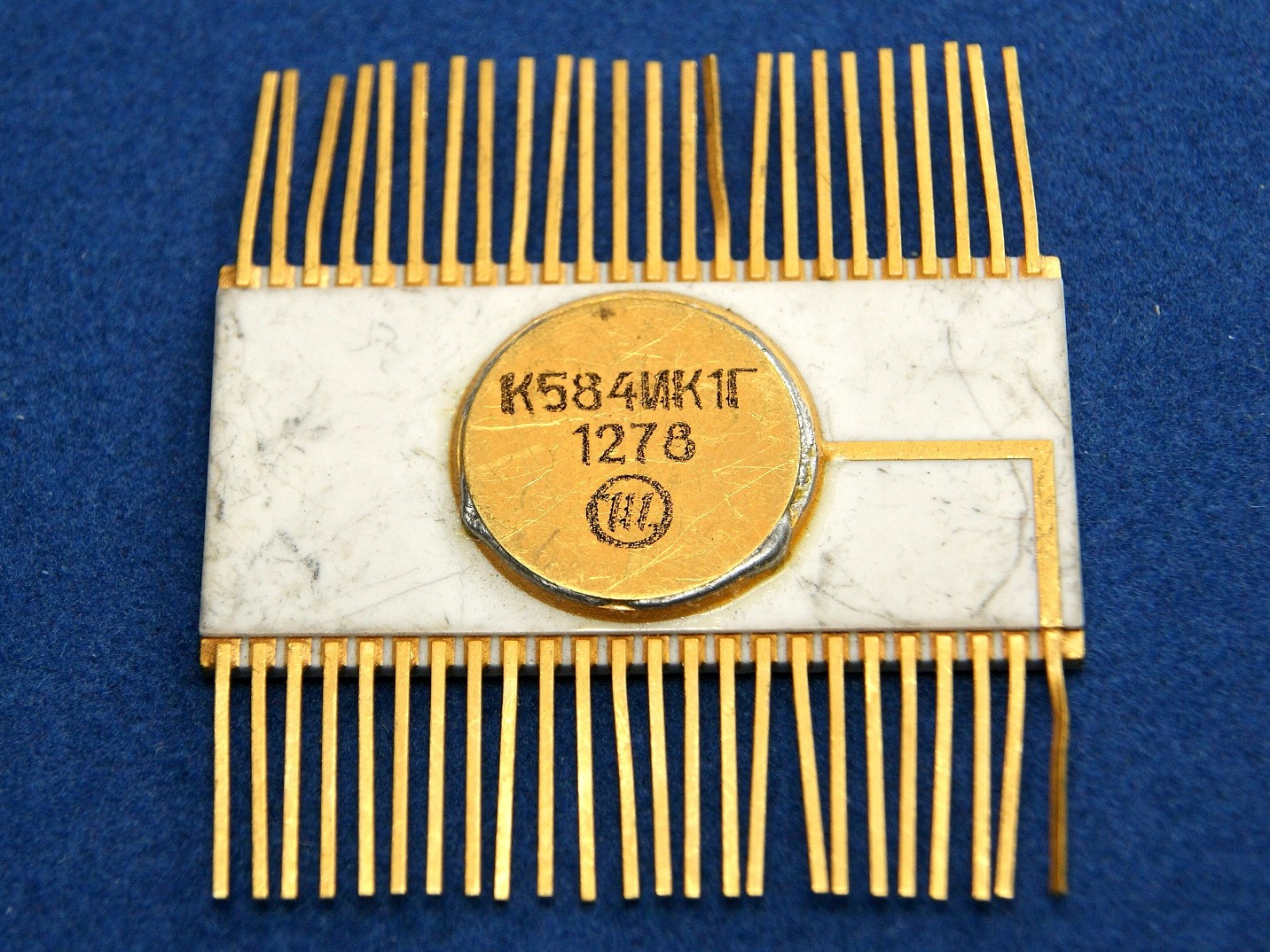

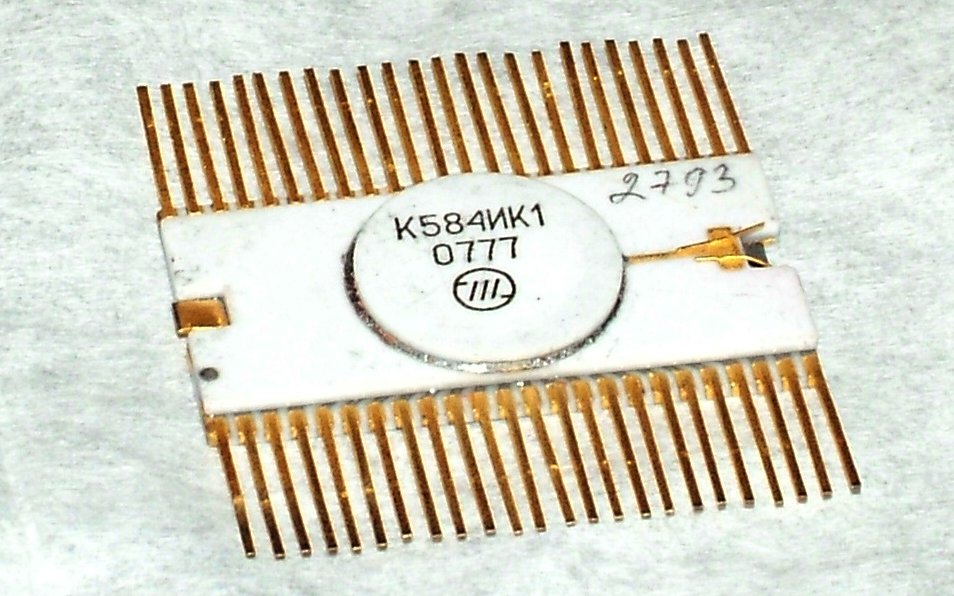

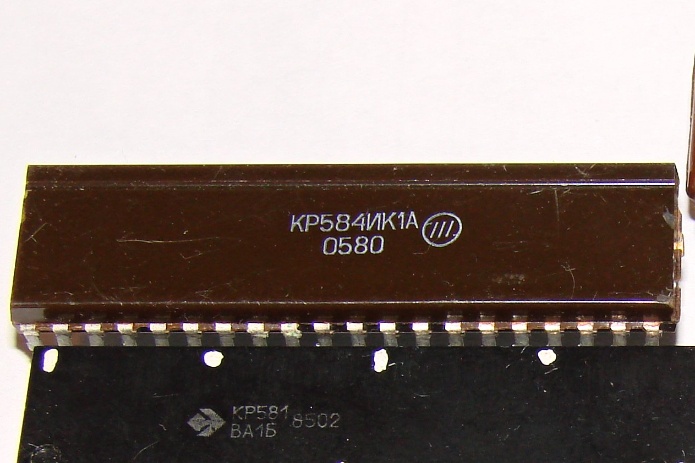

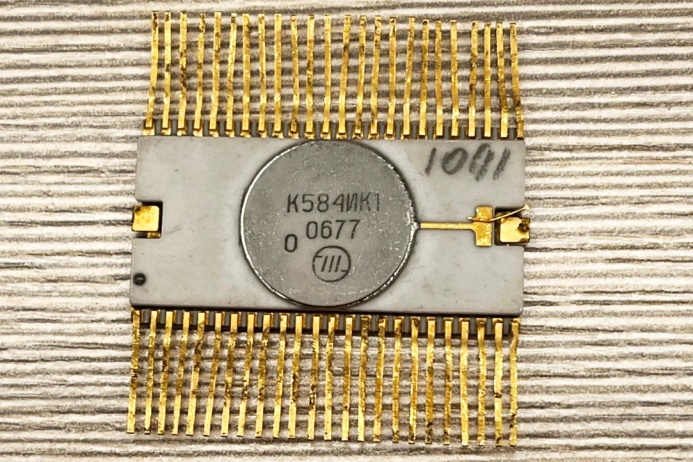

микросхема К584ИК1

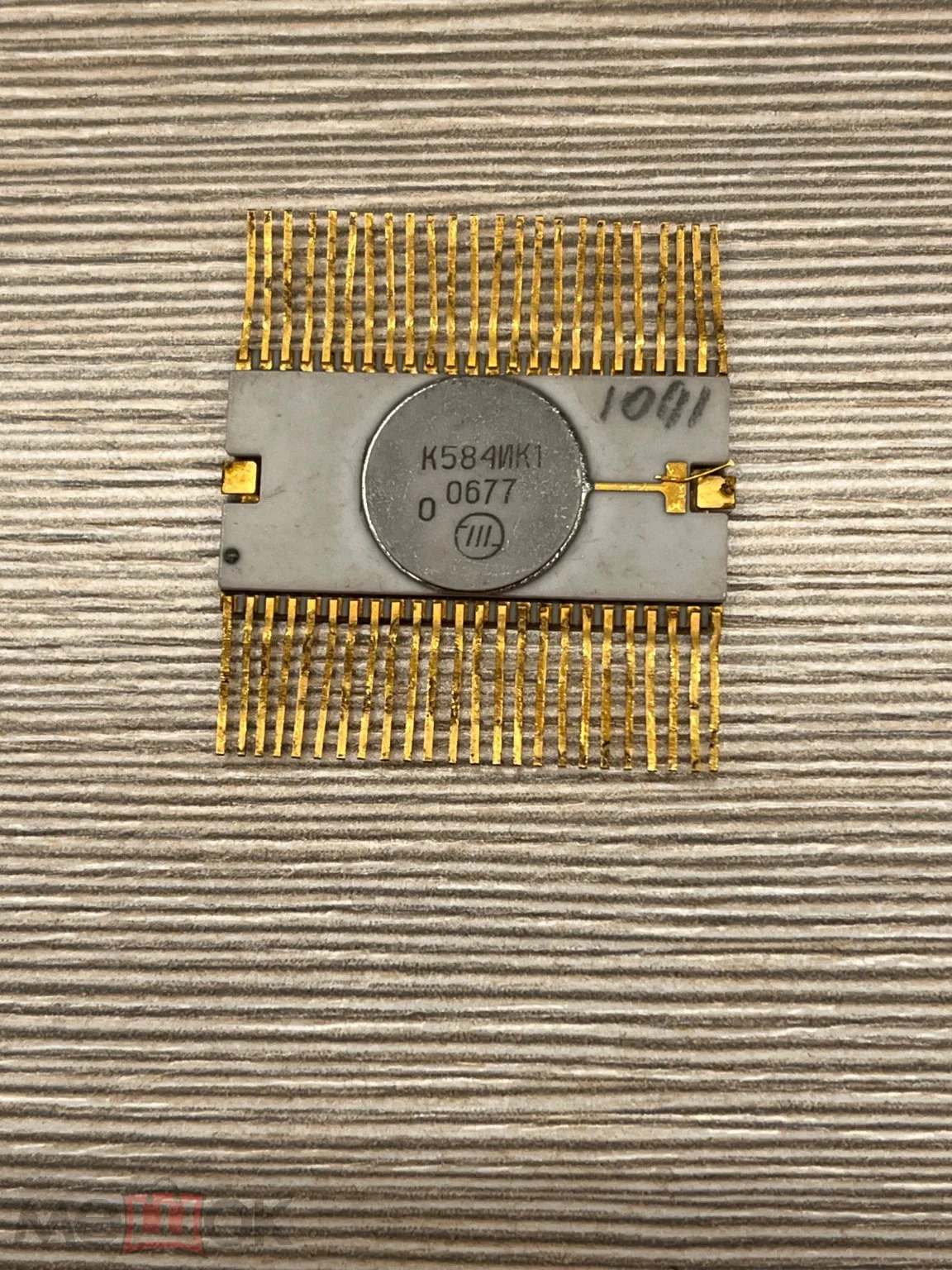

(фото с аукциона Мешок)

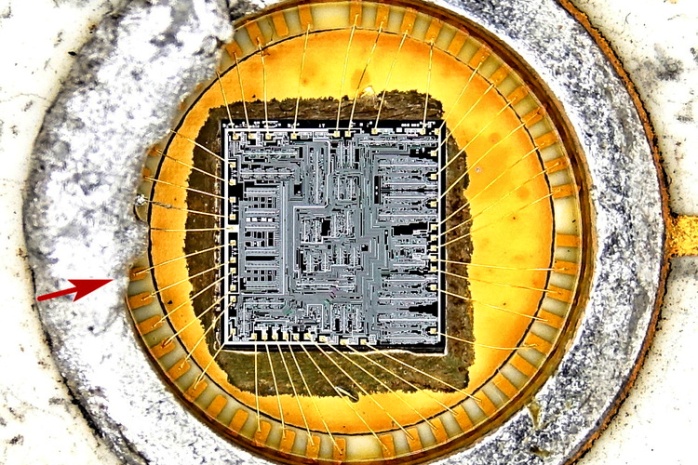

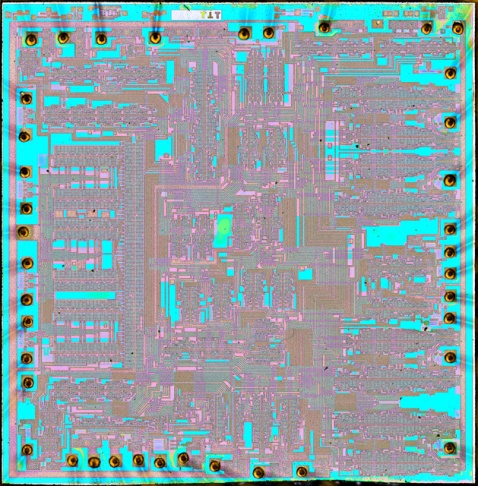

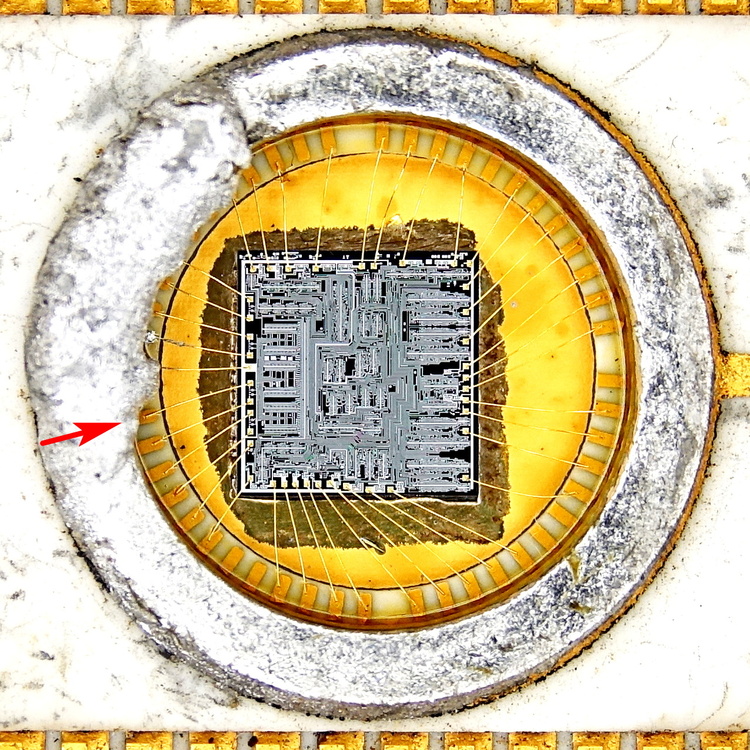

(фото Игоря aka ddr2ddr)


(фото с форума Портативное ретрорадио)

Источники:

1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Интегральные микросхемы. Integral microcircuits. ELORG. USSR. Moscow.
3. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
4. Микросхемы интегральные полупроводниковые цифровые. Группа 6231. Справочник. Том V. РМ 11 070.013.5. Всесоюзный научно-исследовательский институт "Электронстандарт". 1983.
5. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
6. Каталог интегральных микросхем. 1983. Дополнение №1. Выпуск 1984. Центральное конструкторское бюро. 1982.
7. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
8. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов: Учеб. для втузов/П.В. Нестеров, В.Ф. Шаньгин, В.Л. Горбунов и др.; Под редакцией Л.Н. Преснухина. М.: Высш. шк., 1986.
