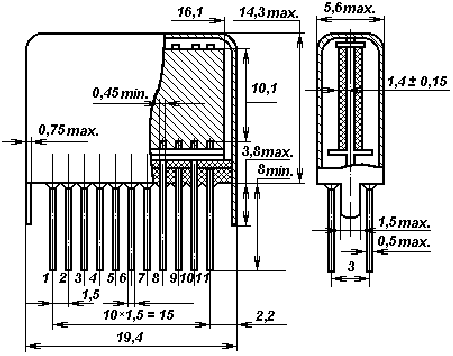

Микросхемы серии 235 предназначены для использования в КВ и УКВ радиоаппаратуре на частотах до 150 МГц. Они характеризуются сочетанием высокой функциональной законченности с многоцелевым назначением. Серия состоит из 22 микросхем, выполненных по гибридной технологии с использованием транзисторов 2Т307. Корпус прямоугольный металлополимерный "Акция".
Разработчик - ОКБ Рижского ЗПП (в дальнейшем ПО "Альфа"); серийное производство начато в 1972 году. Производители - один из заводов ПО "Альфа" (ныне это RD Alfa) и ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина).

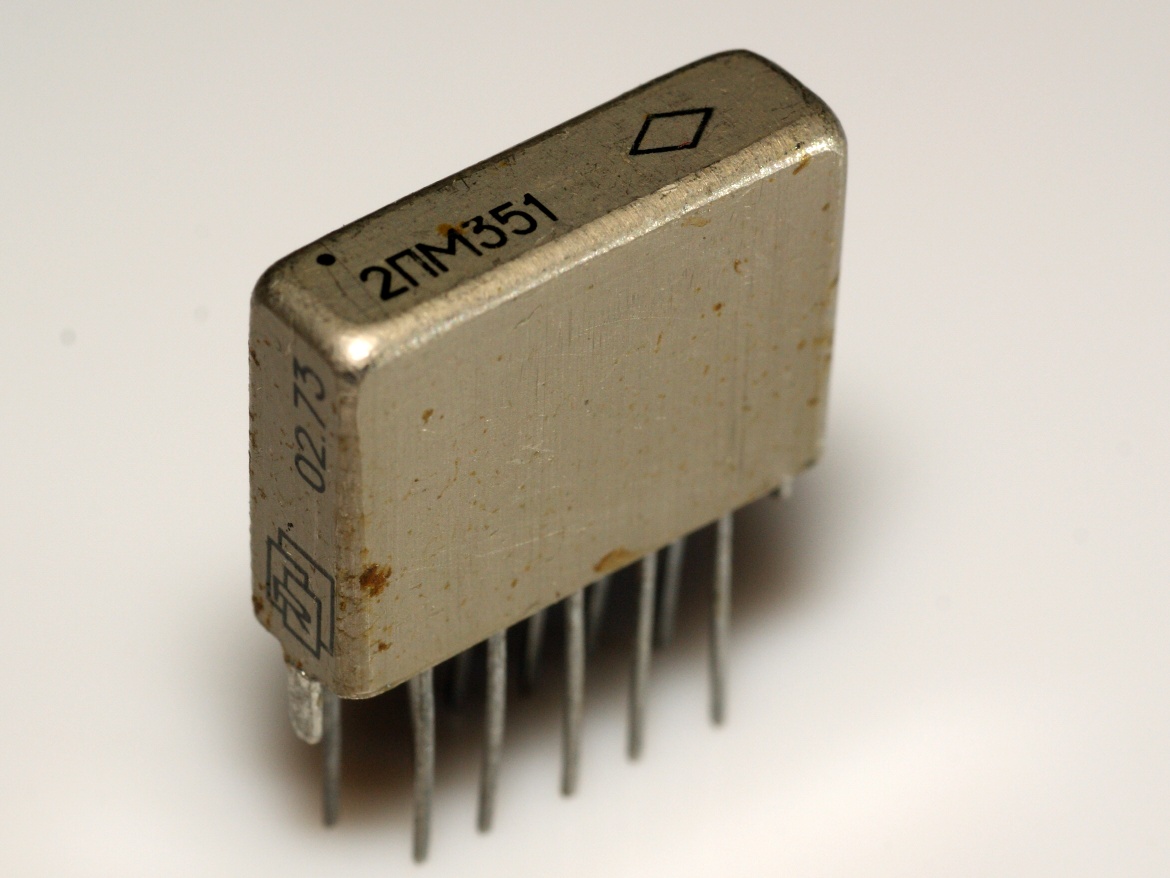

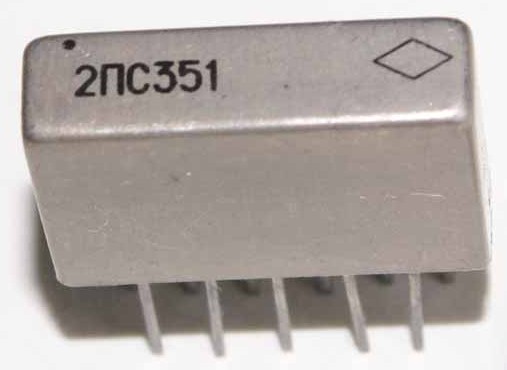

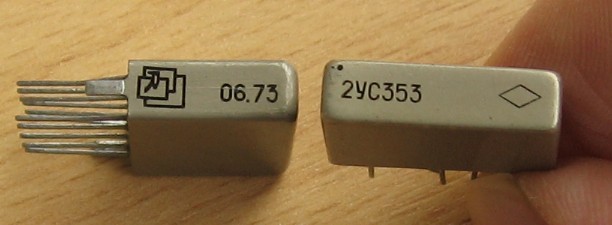

| 2ДА351 | 2ПМ351 | 2УС353 | 235ДА1 | 235ПС1 | 235УН5 |
| 2ПС351 | 2УС357 | 235УР3 | |||
| 235УР7 |
(экспонат предоставлен фирмой "Электронные
системы контроля", г.Пермь)

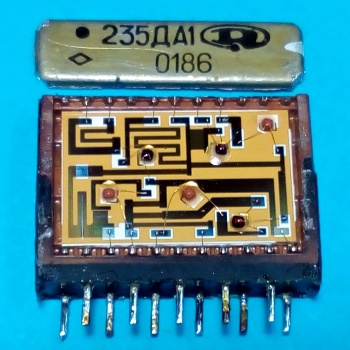

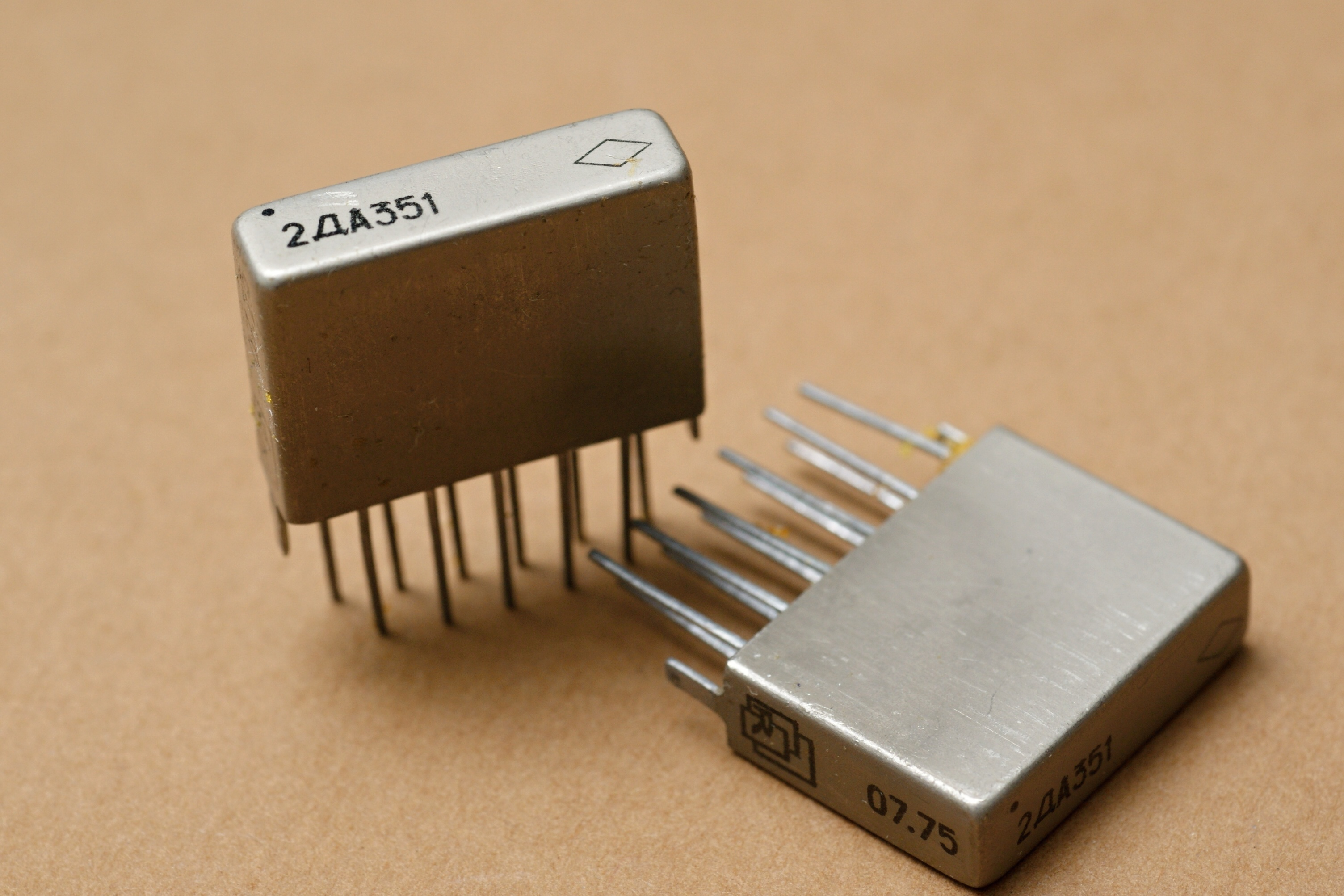

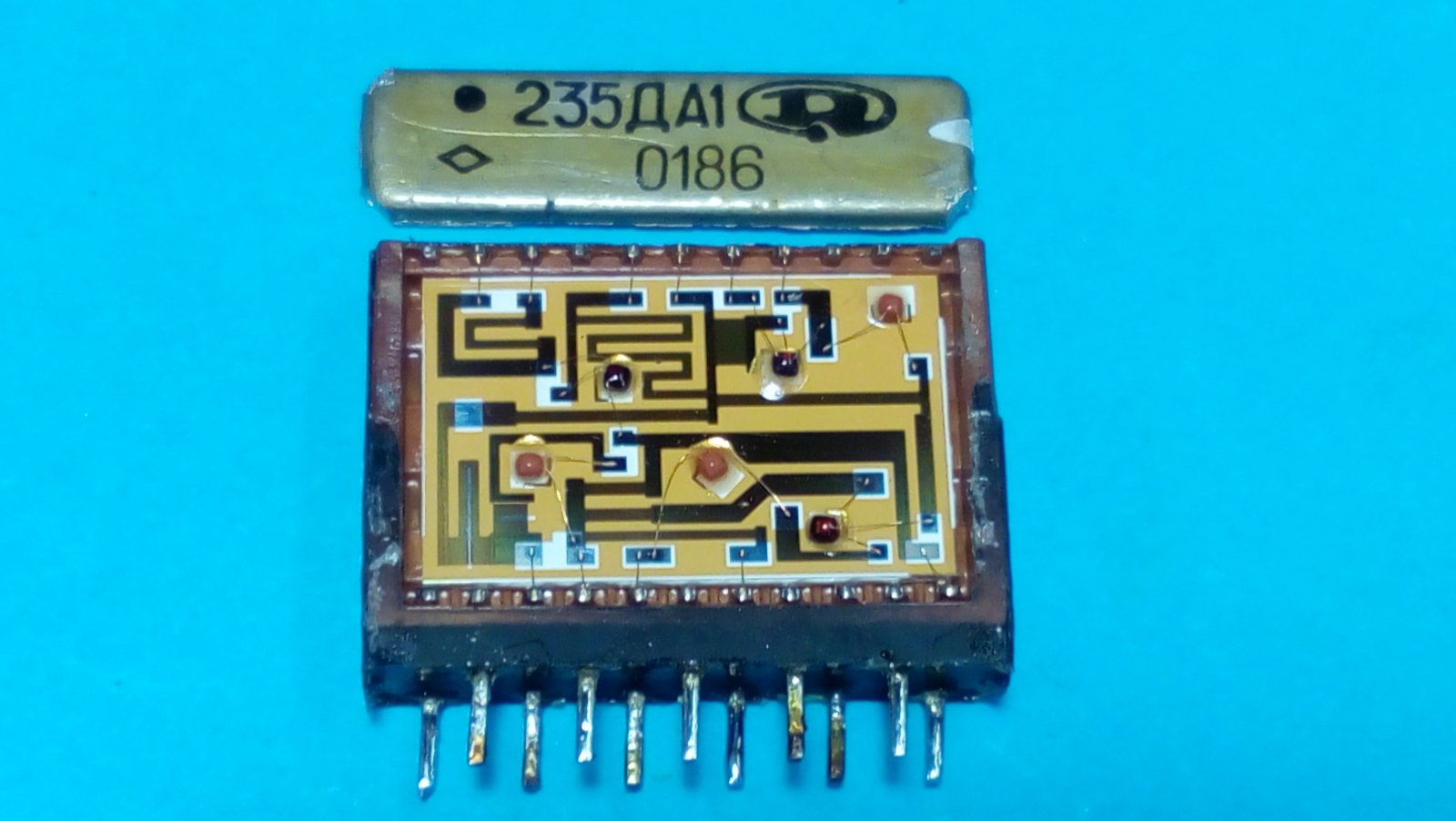

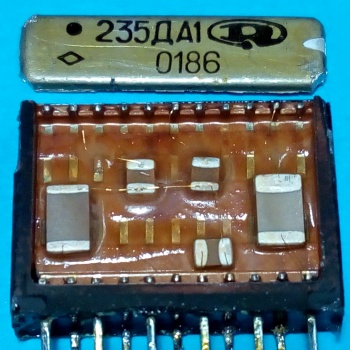

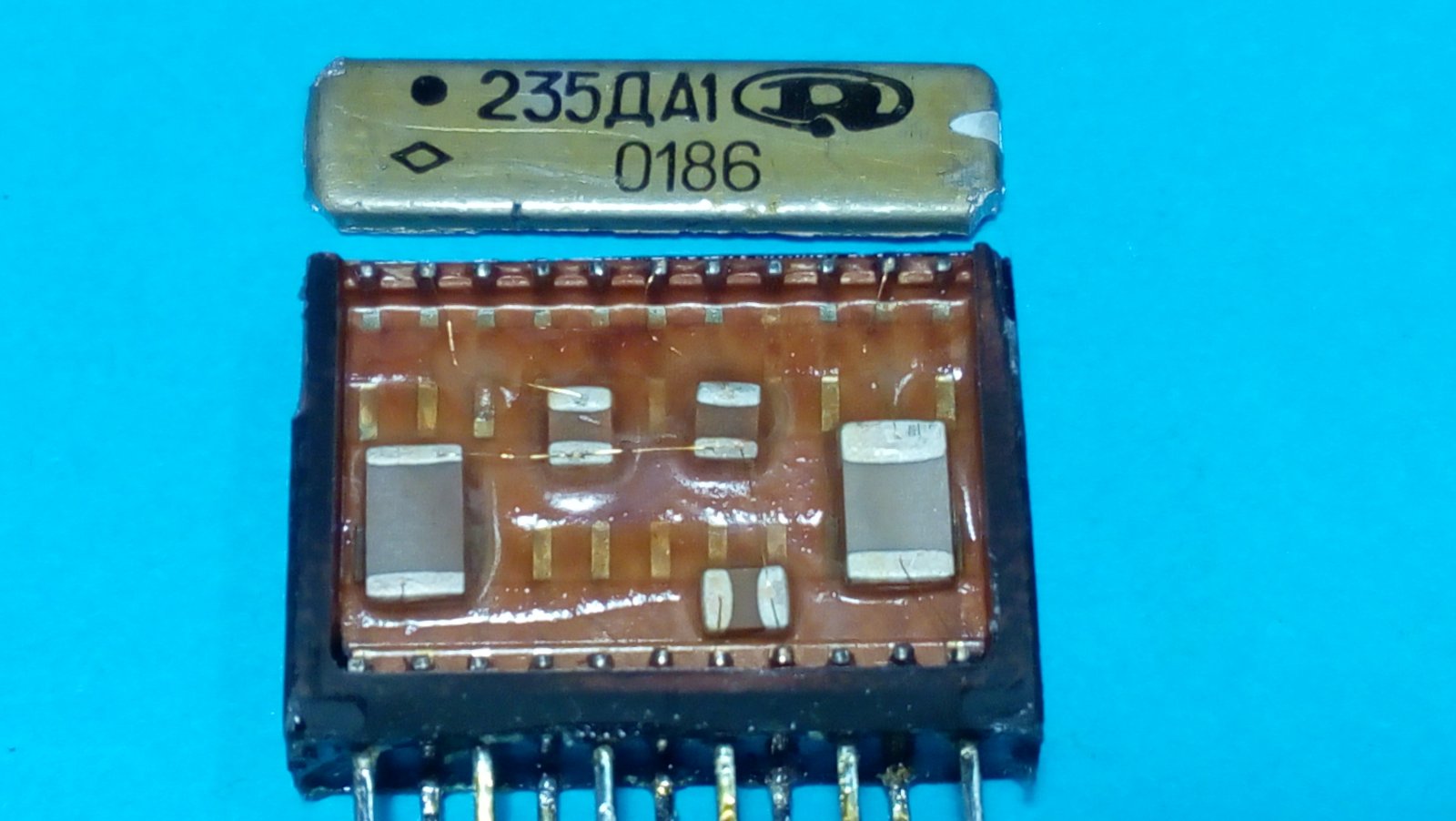

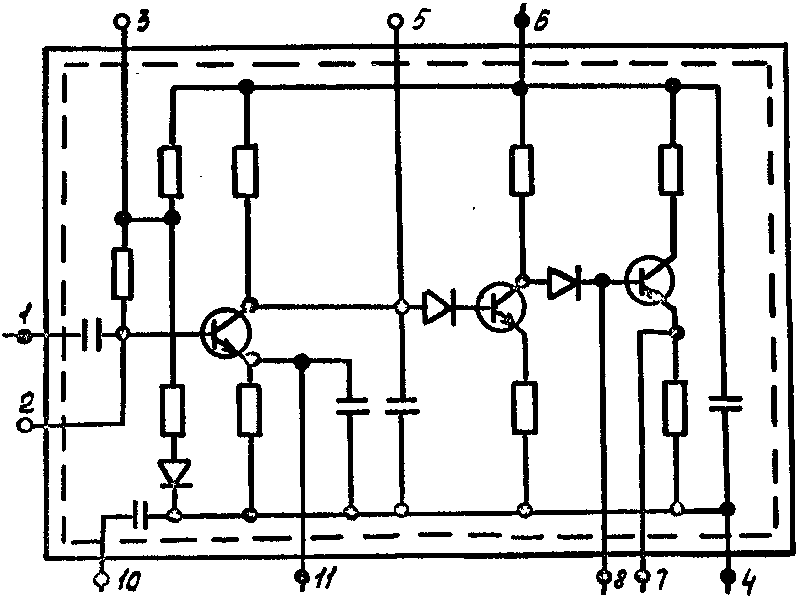

Амплитудный детектор, может быть использована также и в качестве детектора АРУ с УПТ; в диапазоне частот детектора 300 кГц — 100 МГц. Справочный лист на неё. Позднее название - 235ДА1.
 (фото с Форума радиодеталей) |
 (фото с Форума радиодеталей) |

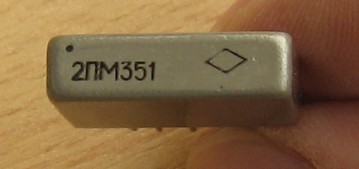

| Микросхема предназначена
для формирования импульсных сигналов и представляет собой триггер Шмитта
с выходным усилителем мощности; устойчиво работает в диапазоне частот 80 Гц — 1 МГц.
Справочный лист на неё. Позднее название - 235АП1. |
 |

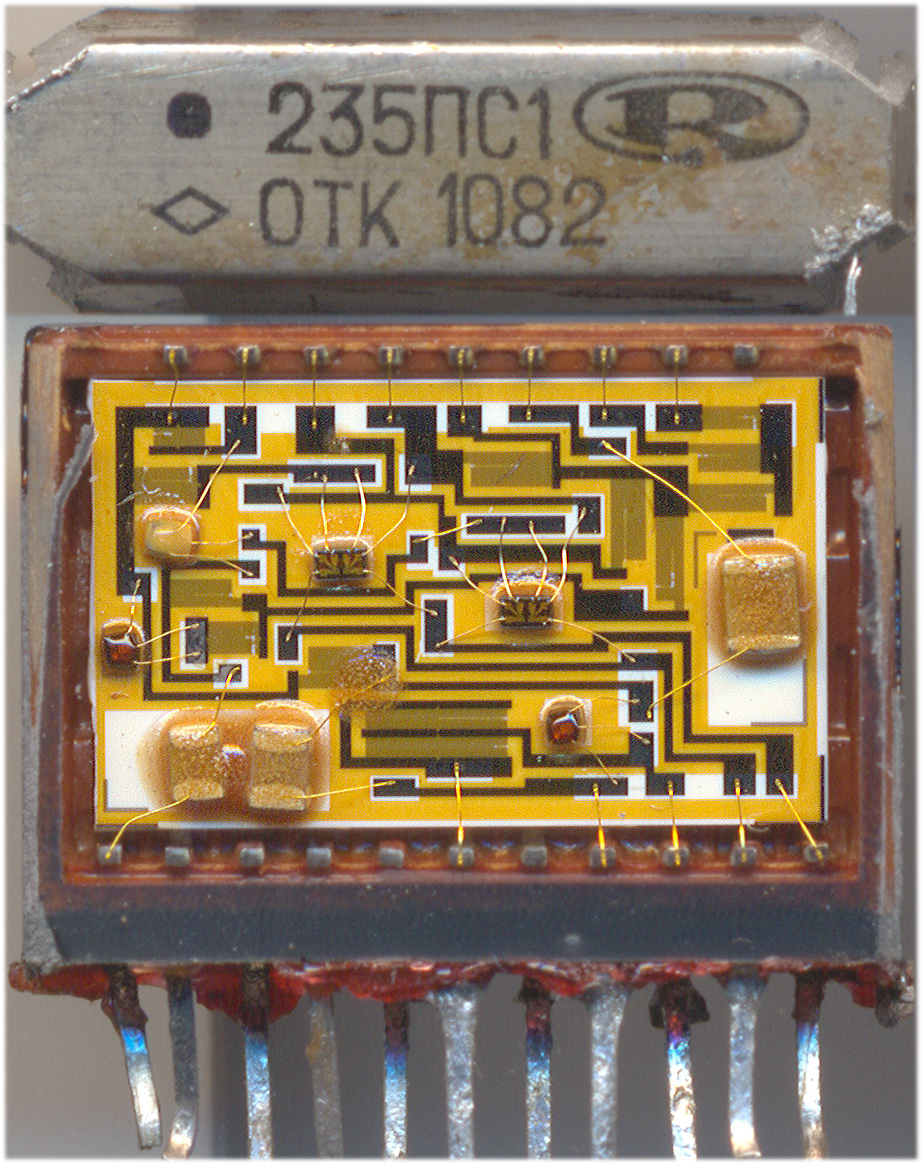

(фото Алексея Абызова)

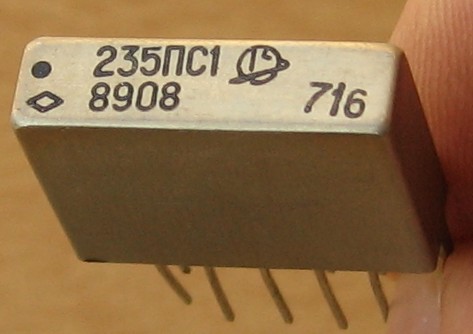

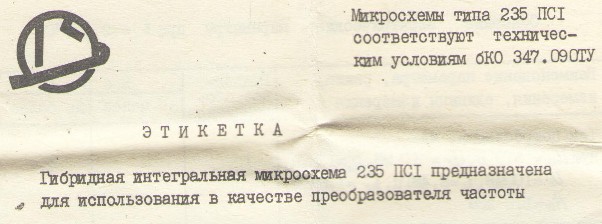

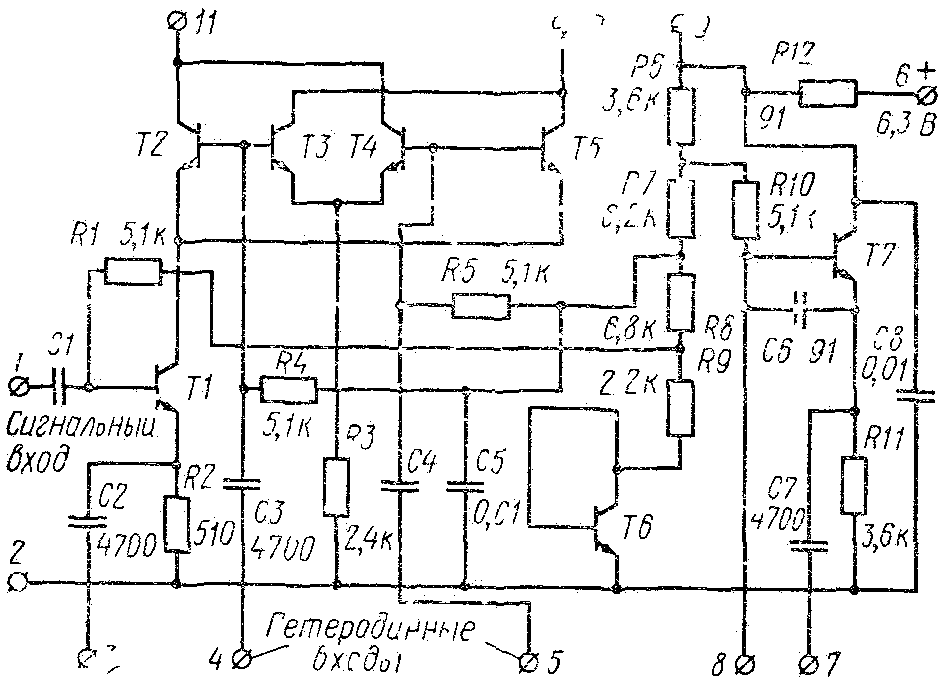

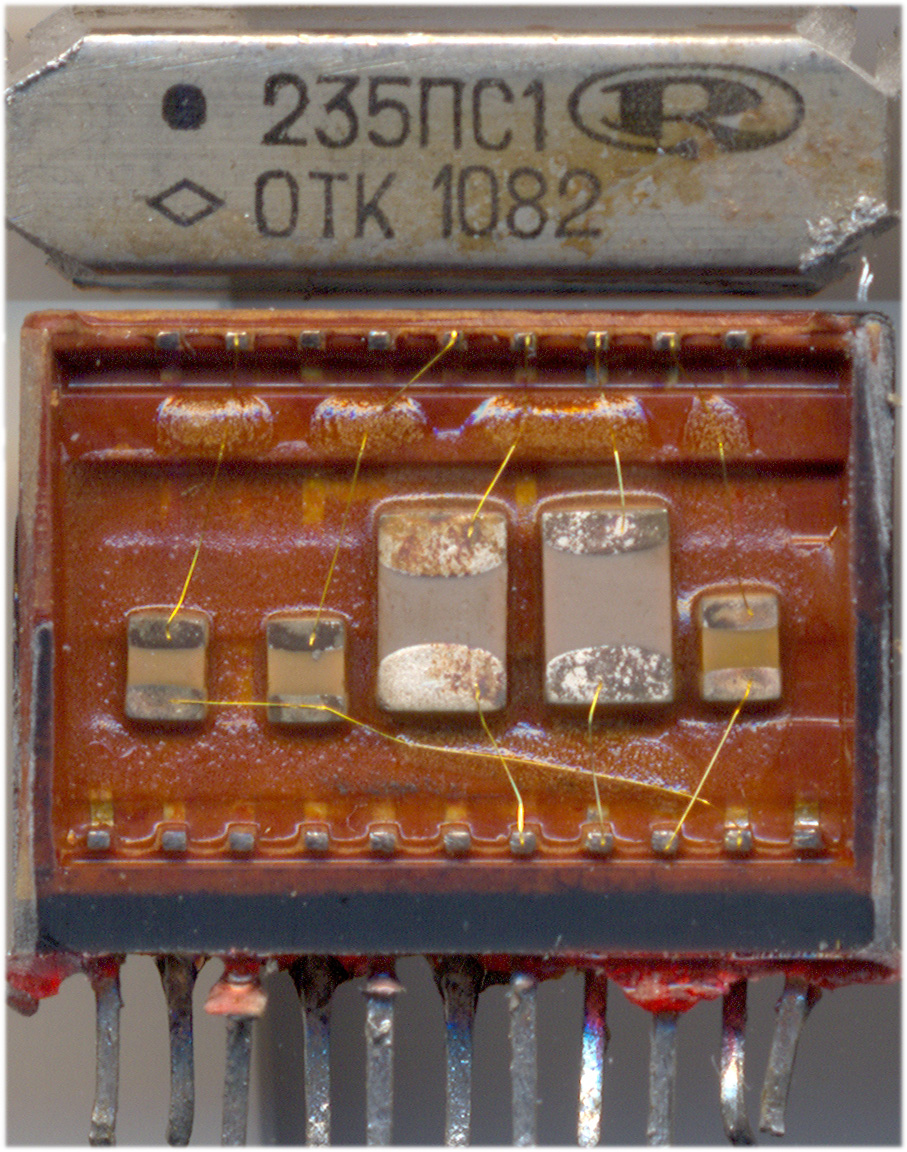

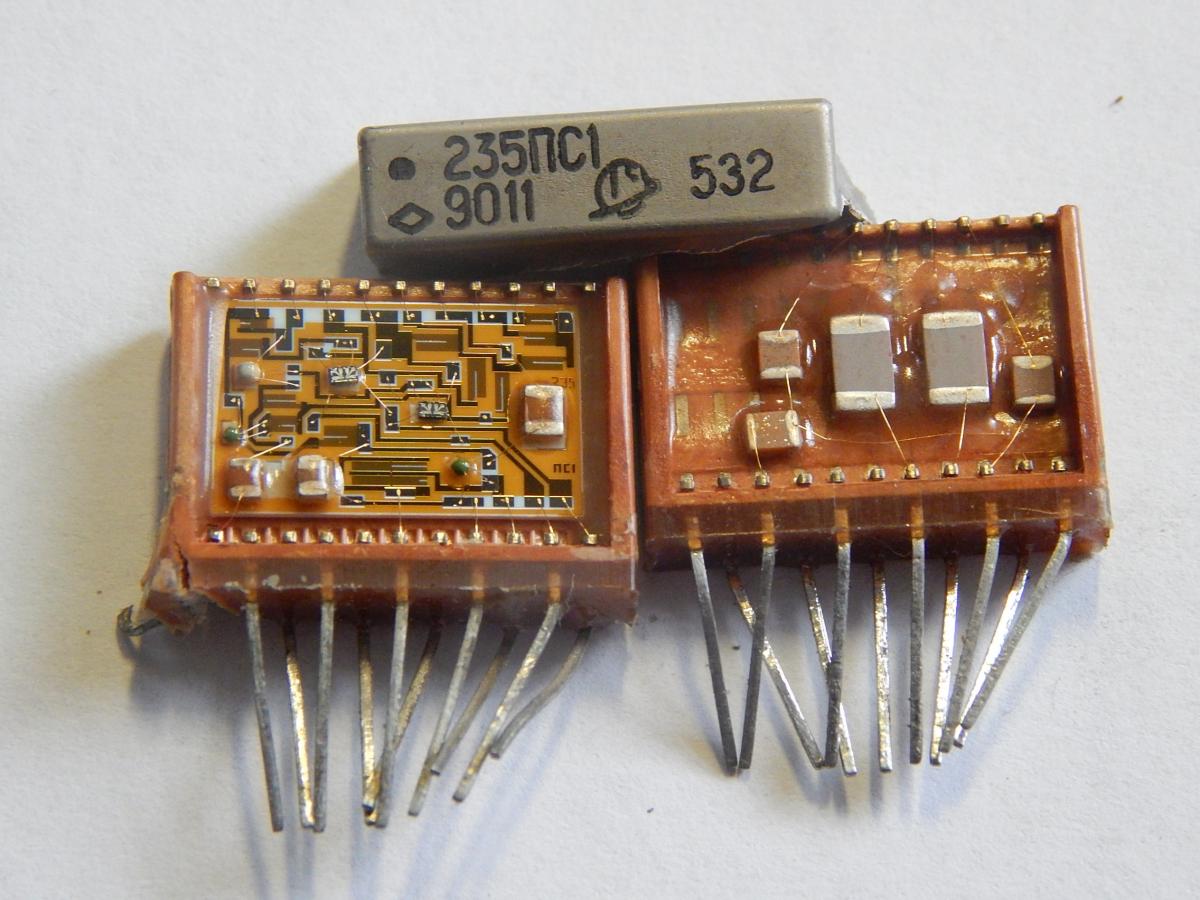

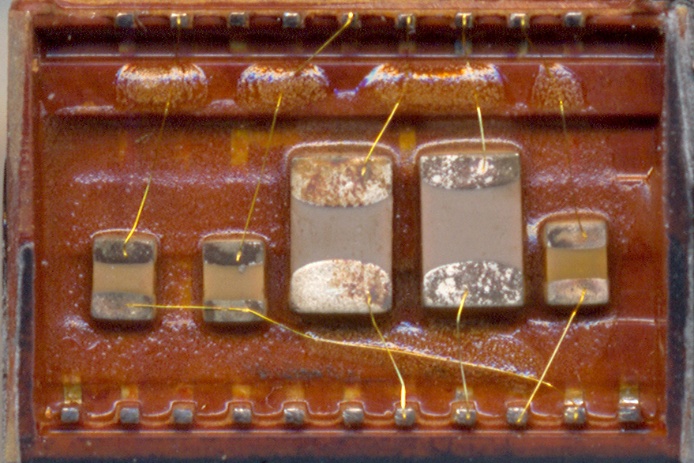

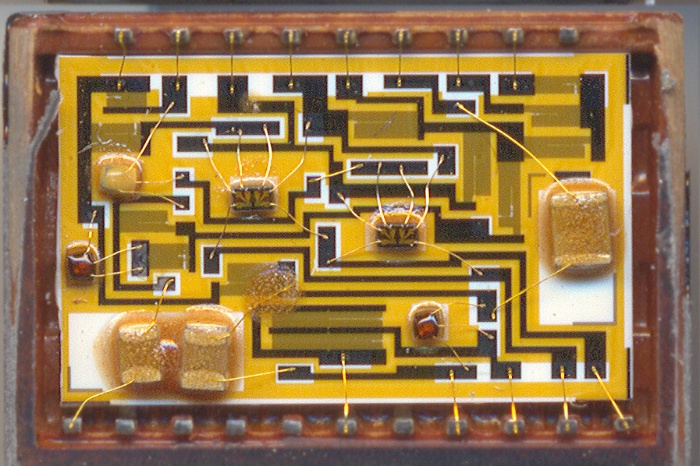

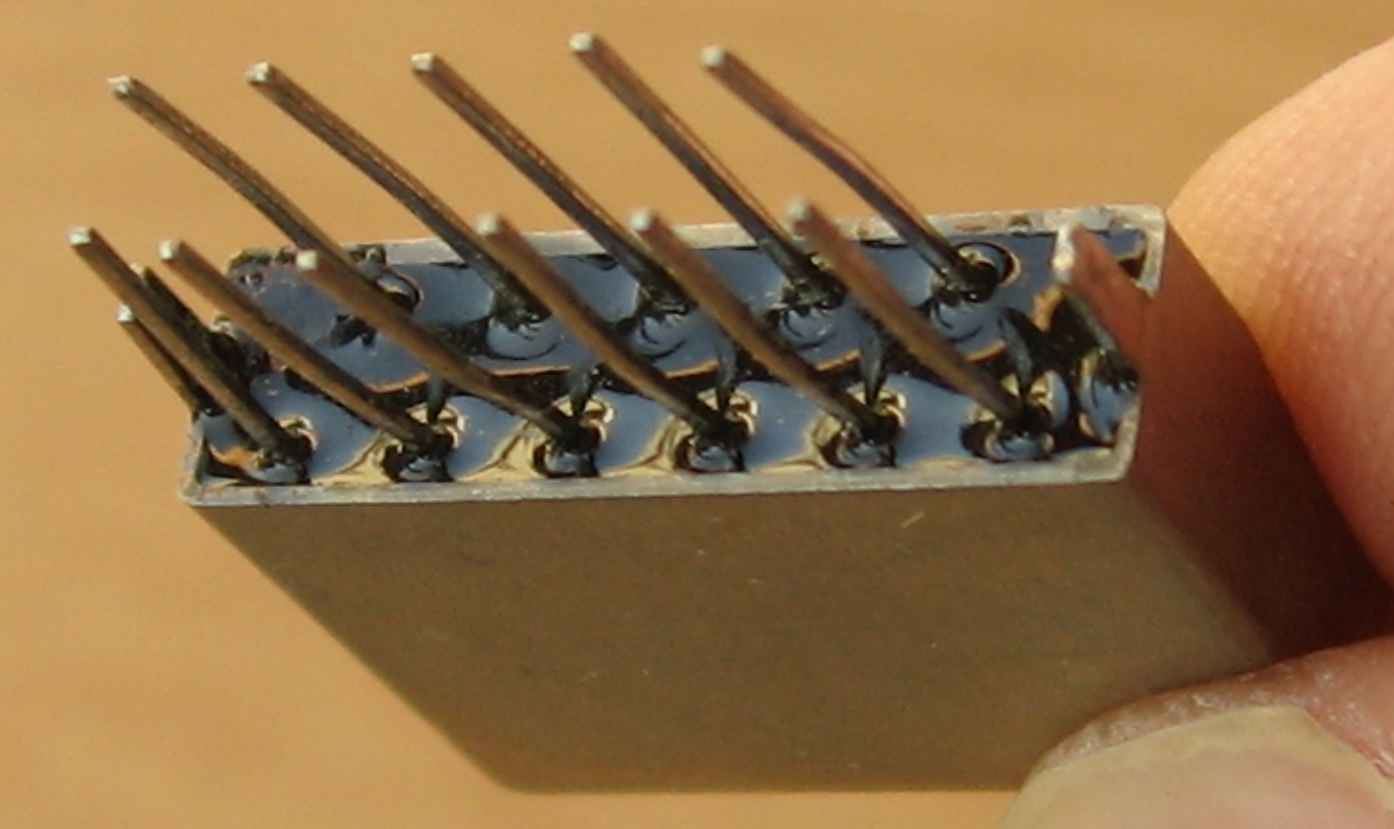

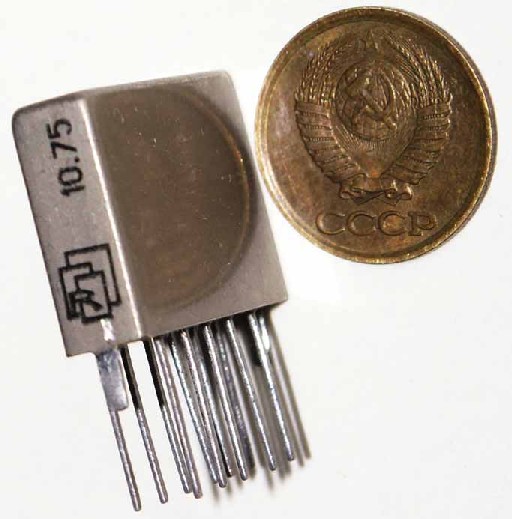

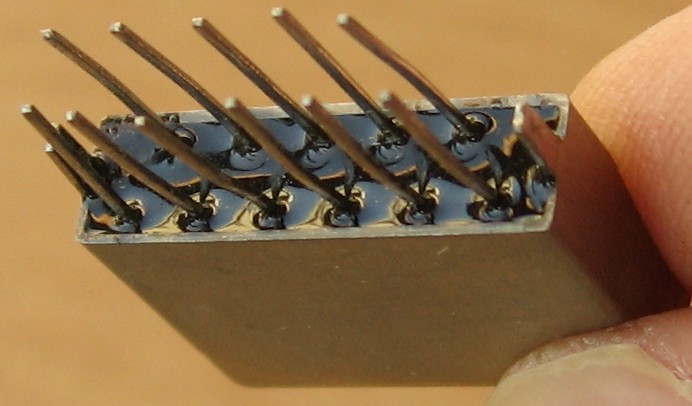

Преобразователь частоты, предназначен для применения в приемниках однополосных сигналов. Справочный лист на неё.
(фото Алексея Абызова)
(фото с Форума радиодеталей)
(фото Александра Назаренко)
(фото Александра Назаренко)

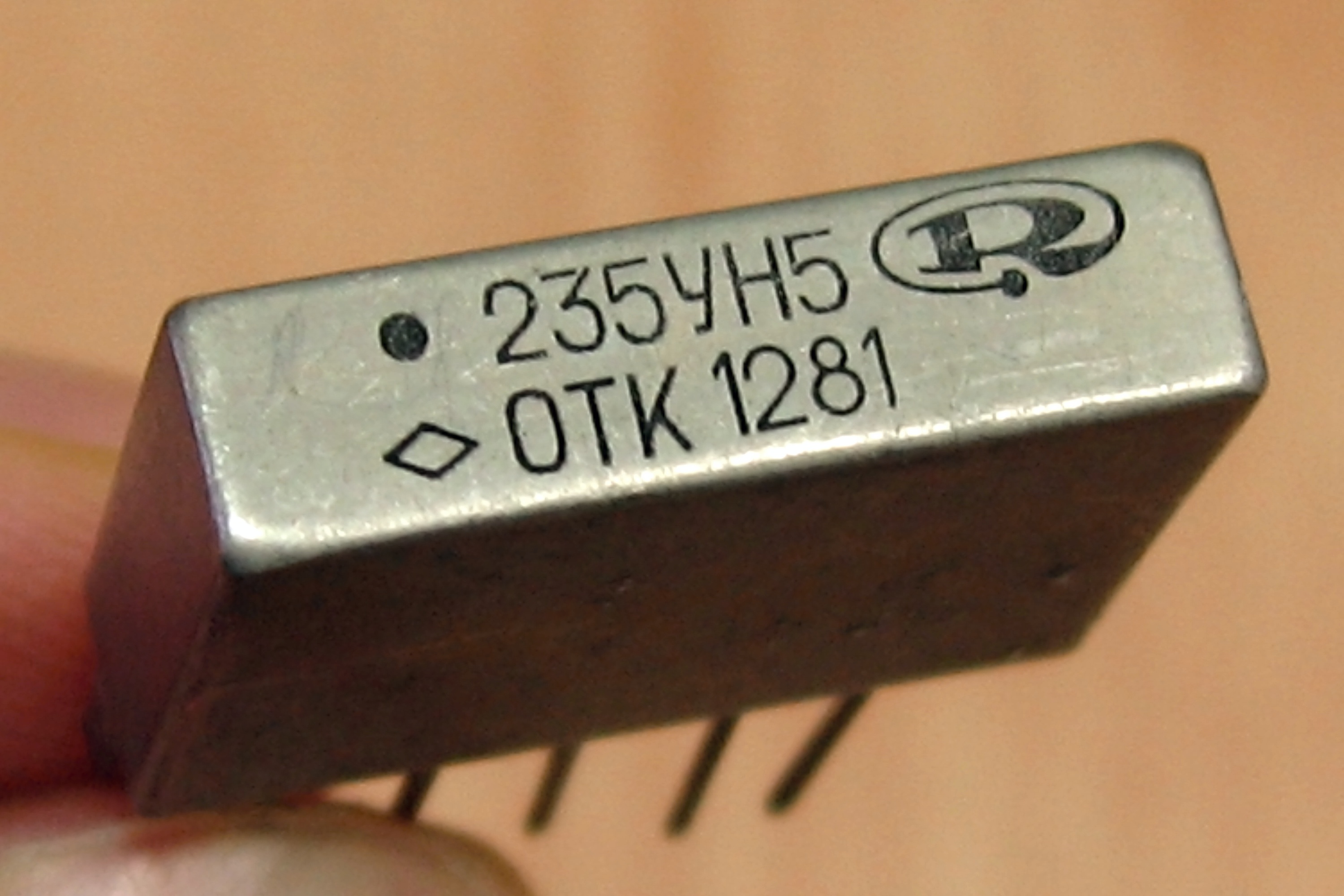

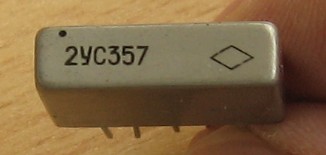

Микросхему 235УН5 применяют для усиления НЧ колебаний. На частоте 1 кГц микросхема усиливает не менее чем в 400 раз.
Входное сопротивление не менее 4 кОм. Максимальное выходное напряжение на парафазном выходе не менее 1 В. Рабочий диапазон частот 25 Гц — 100 кГц, причем верхнюю граничную частоту можно регулировать внешним конденсатором.
Справочный лист на неё.

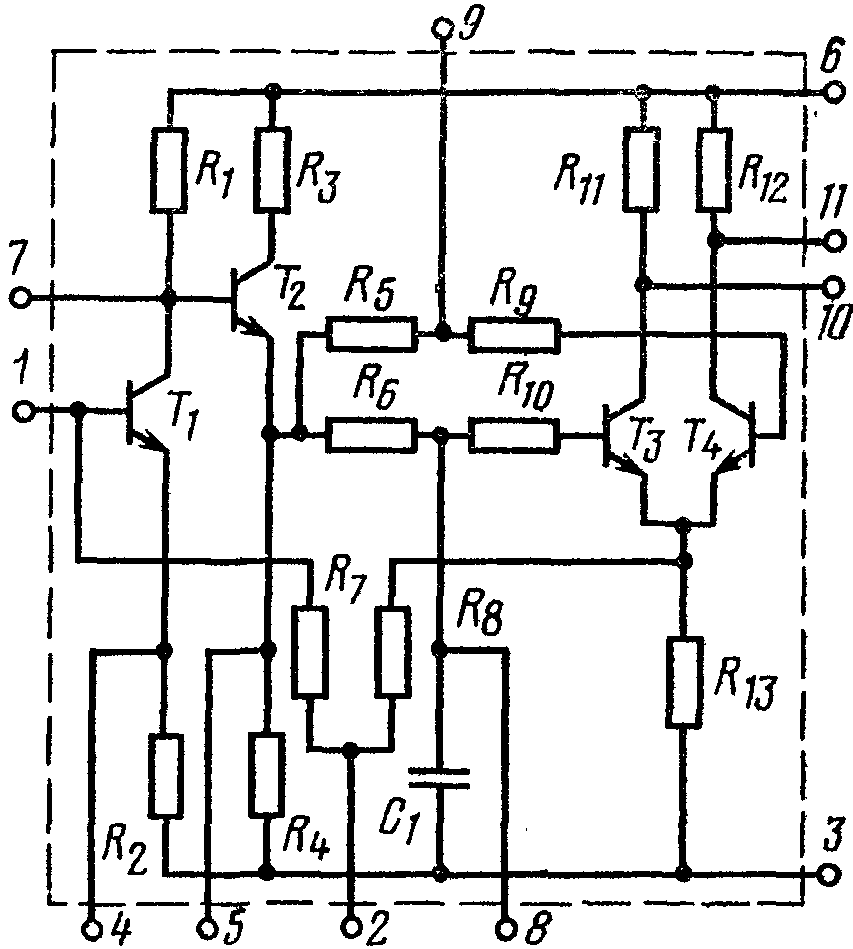

Первый каскад микросхемы на транзисторе Т1 выполнен по схеме ОЭ, второй каскад на транзисторе Т2 работает как эмиттерный повторитель, обеспечивая согласование с оконечным парафазным каскадом на транзисторах Т3 и Т4.
Предусмотрена возможность подачи входного сигнала непосредственно на базу транзистора Т2, минуя первый усилительный каскад. Усиление микросхемы при этом уменьшается в 30—40 раз. При необходимости может быть использован только первый каскад.

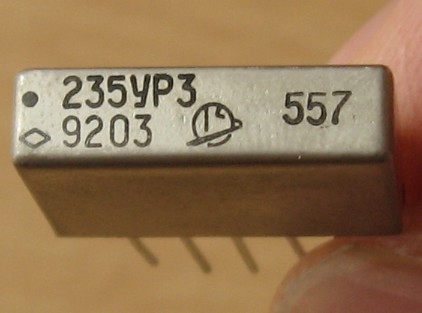

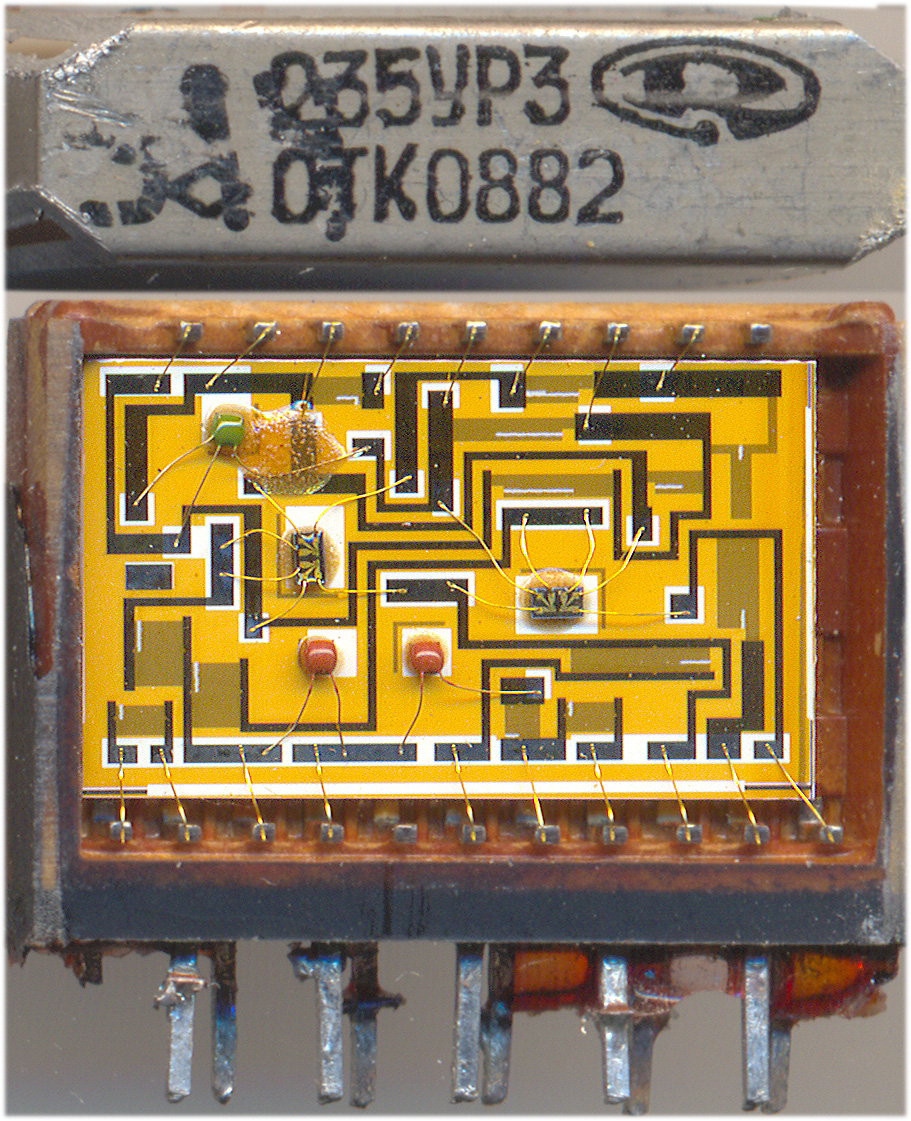

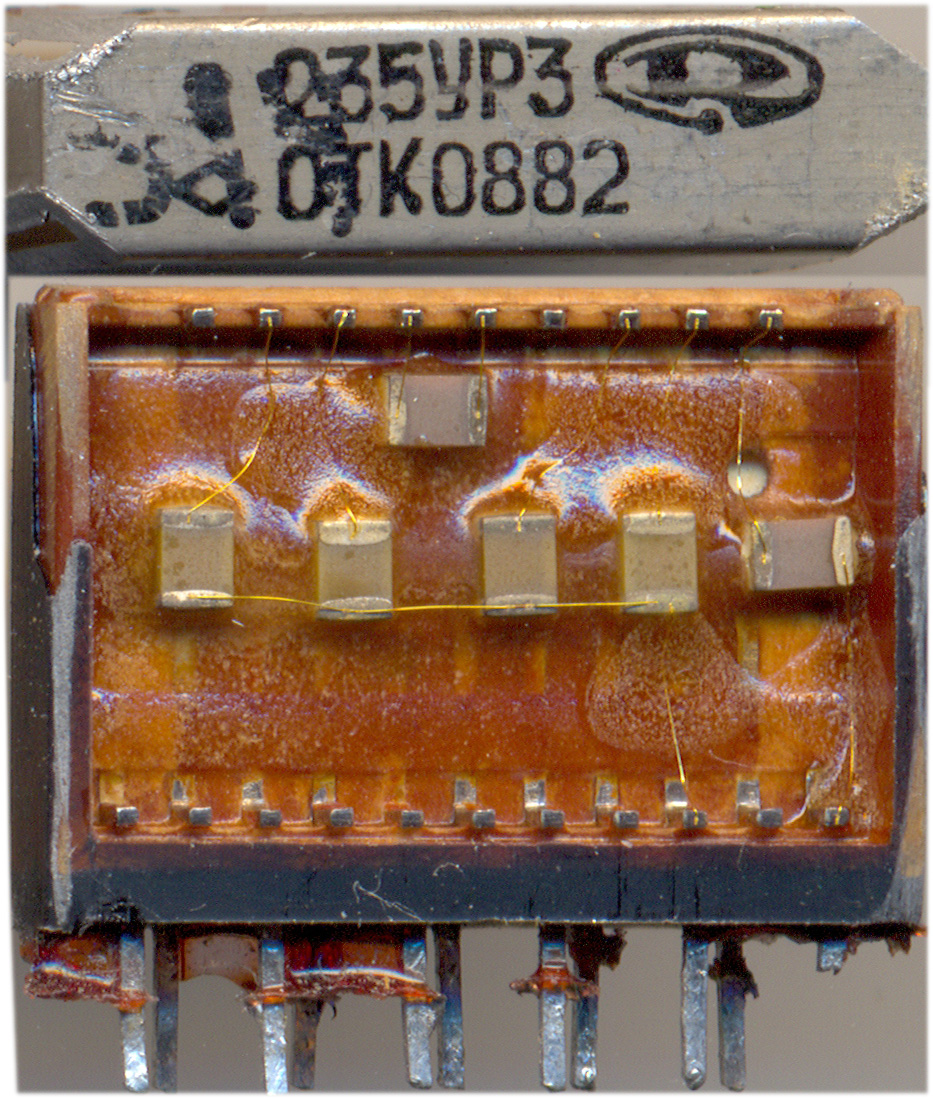

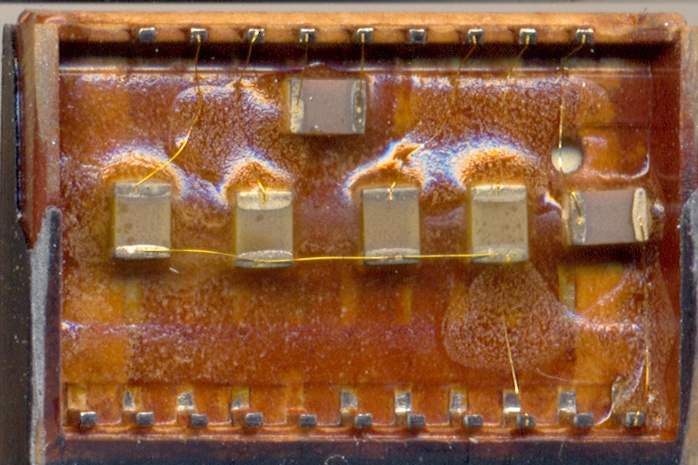

| Усилитель промежуточной частоты с глубокой АРУ.
Справочный лист и заводские паспорта на неё, версии 1989 и 1990 года. |
 |
(фото Александра Назаренко)
(фото Александра Назаренко)
 |
 |
 |
 |

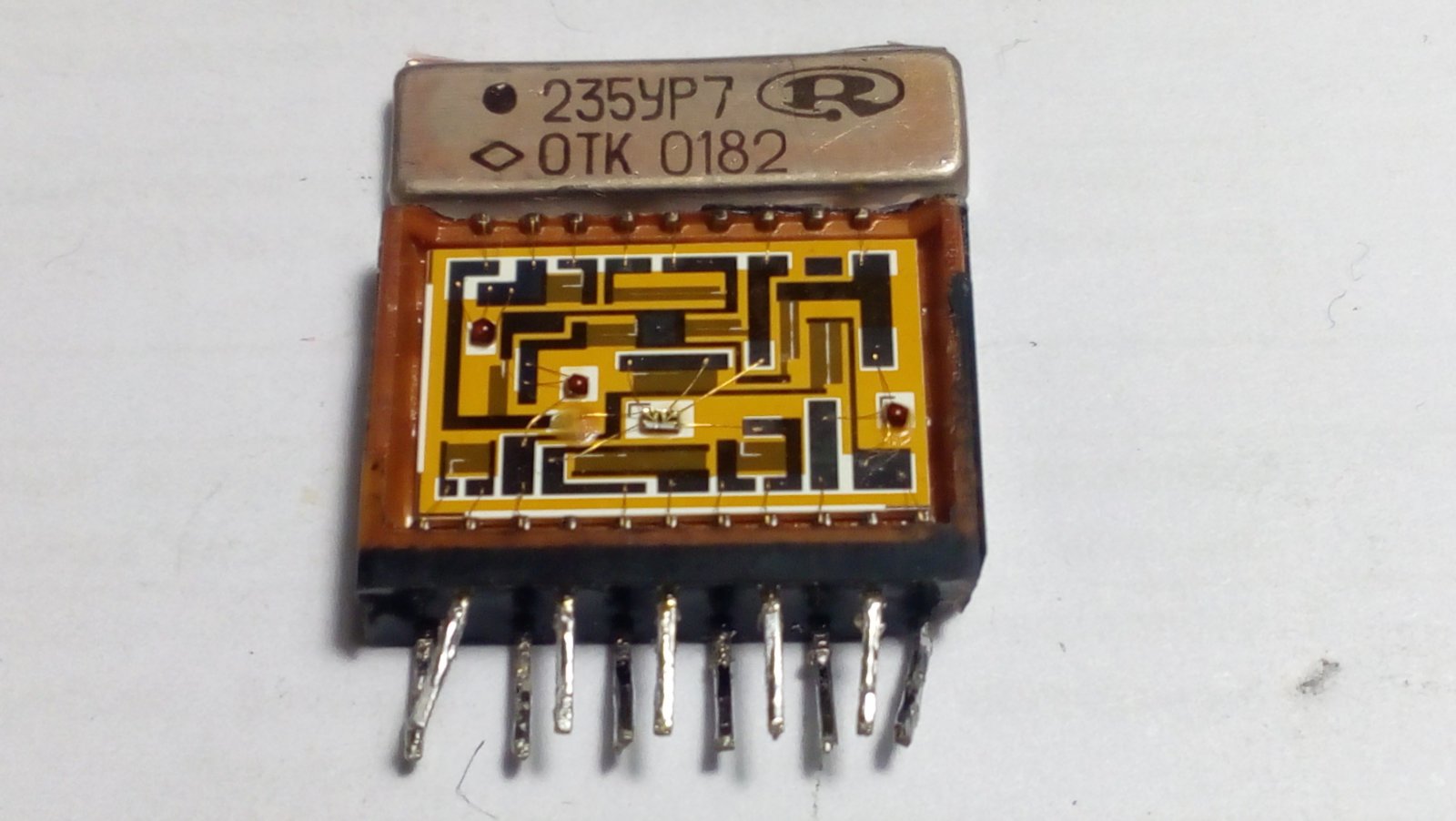

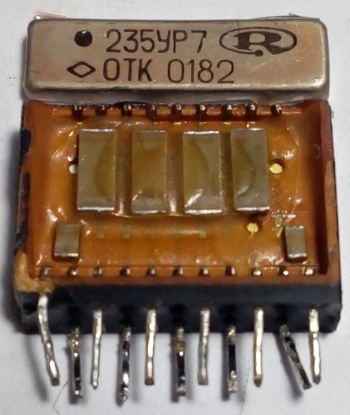

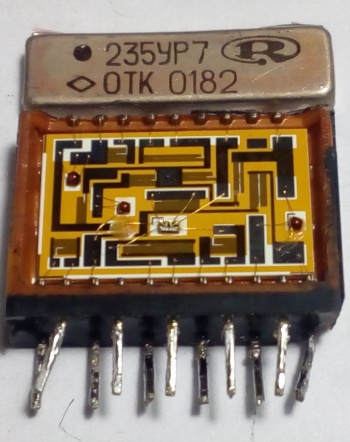

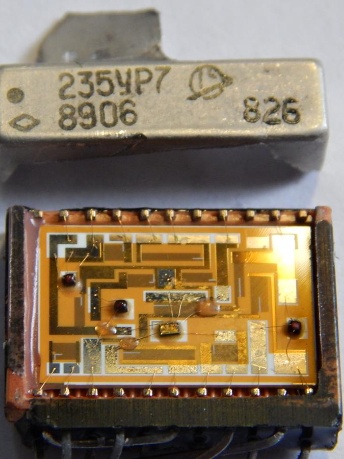

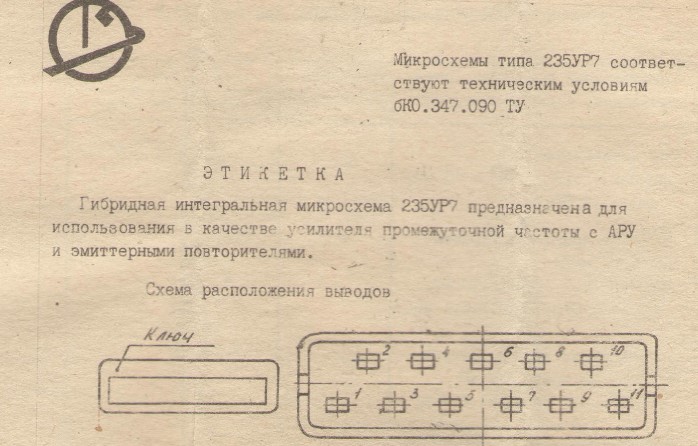

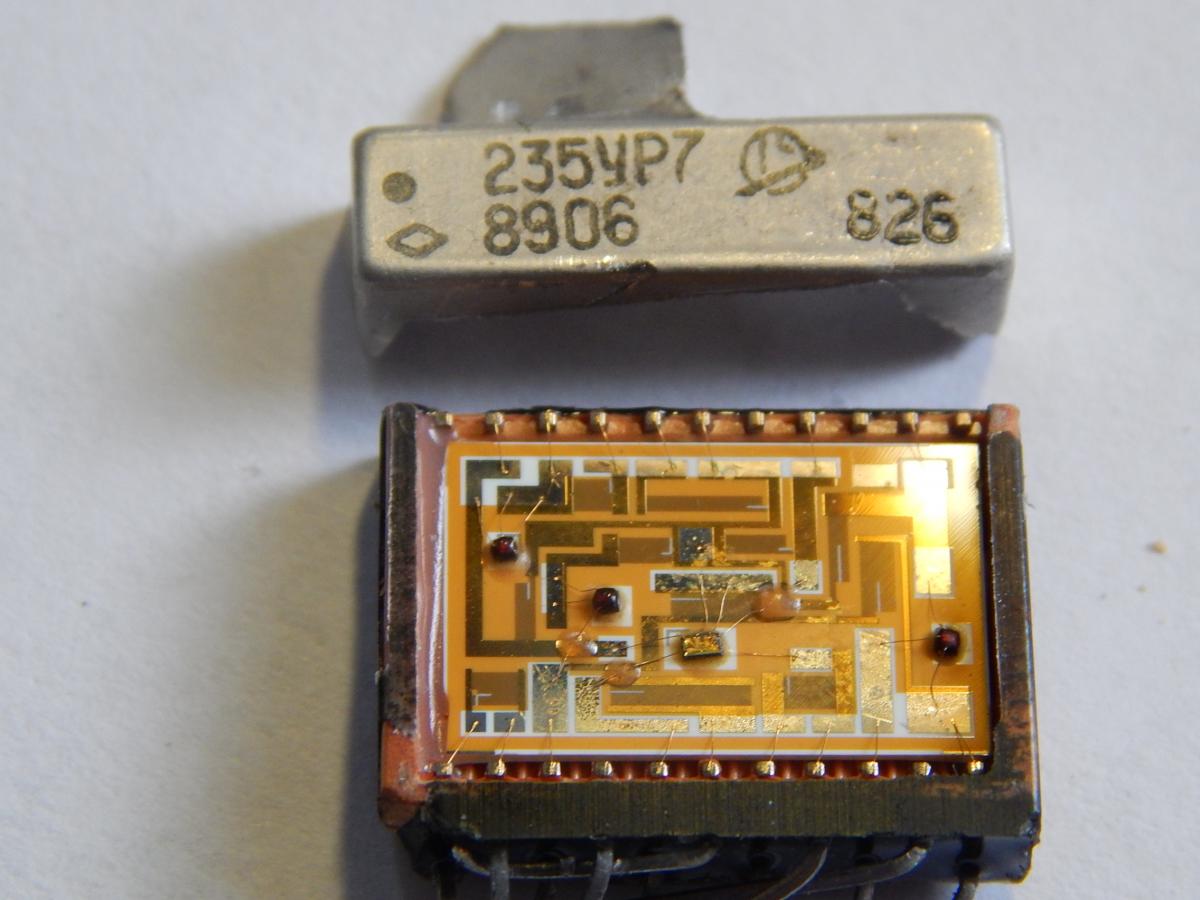

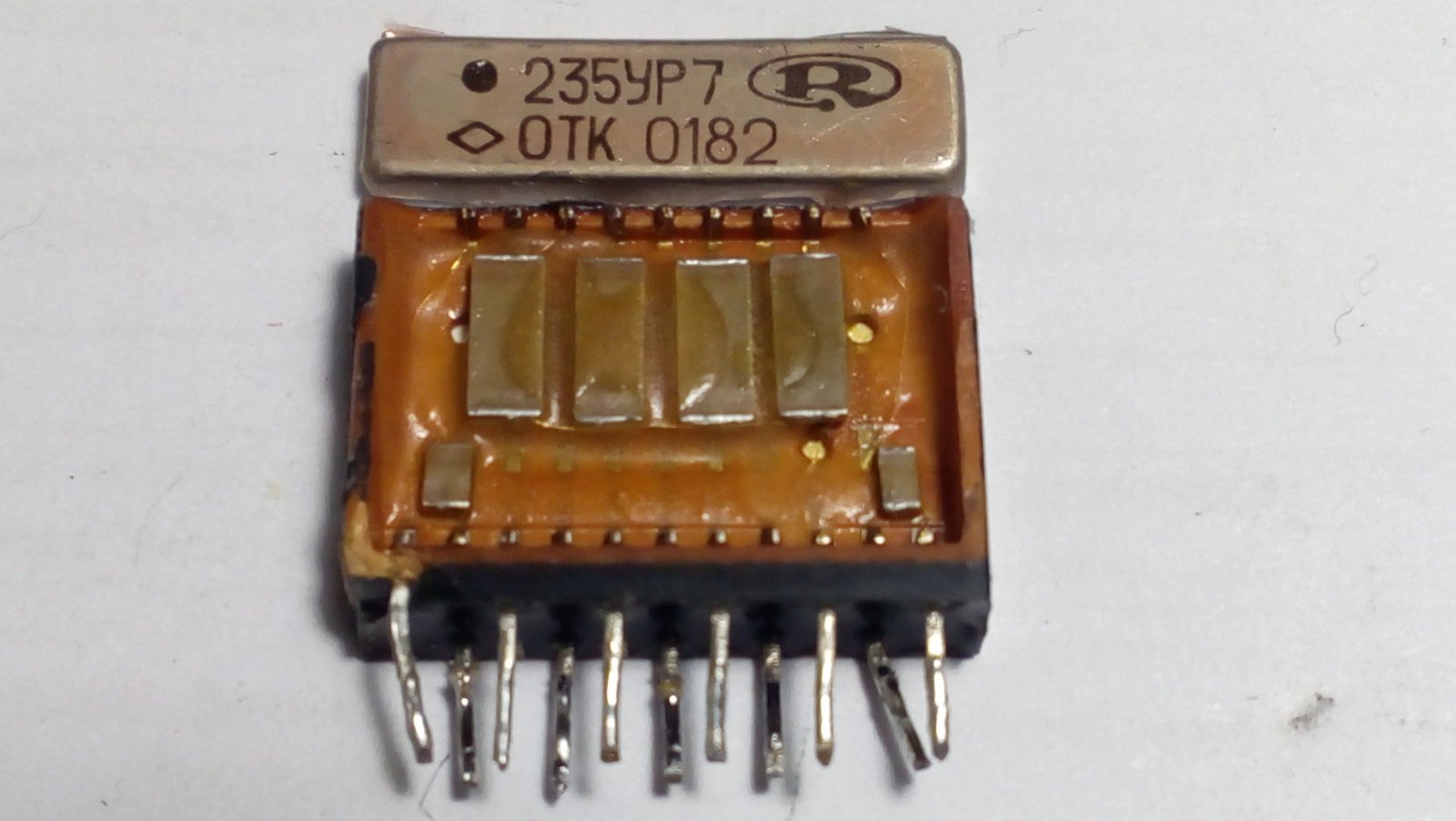

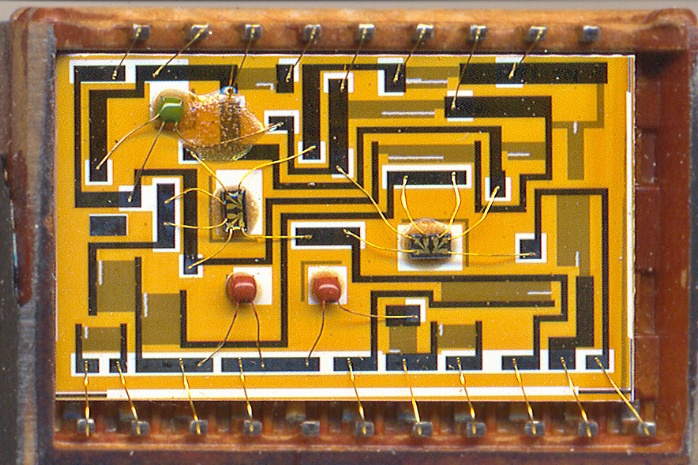

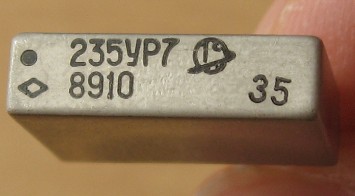

Усилитель промежуточной частоты с АРУ и эмиттерным повторителем. Микросхемы 235УР7 отличаются от микросхем 235УР3 лучшей равномерностью усиления в частотном диапазоне и меньшей глубиной регулировки коэффициента усиления.
Справочный лист на неё.
 (фото с Форума радиодеталей) |
 (фото с Форума радиодеталей) |

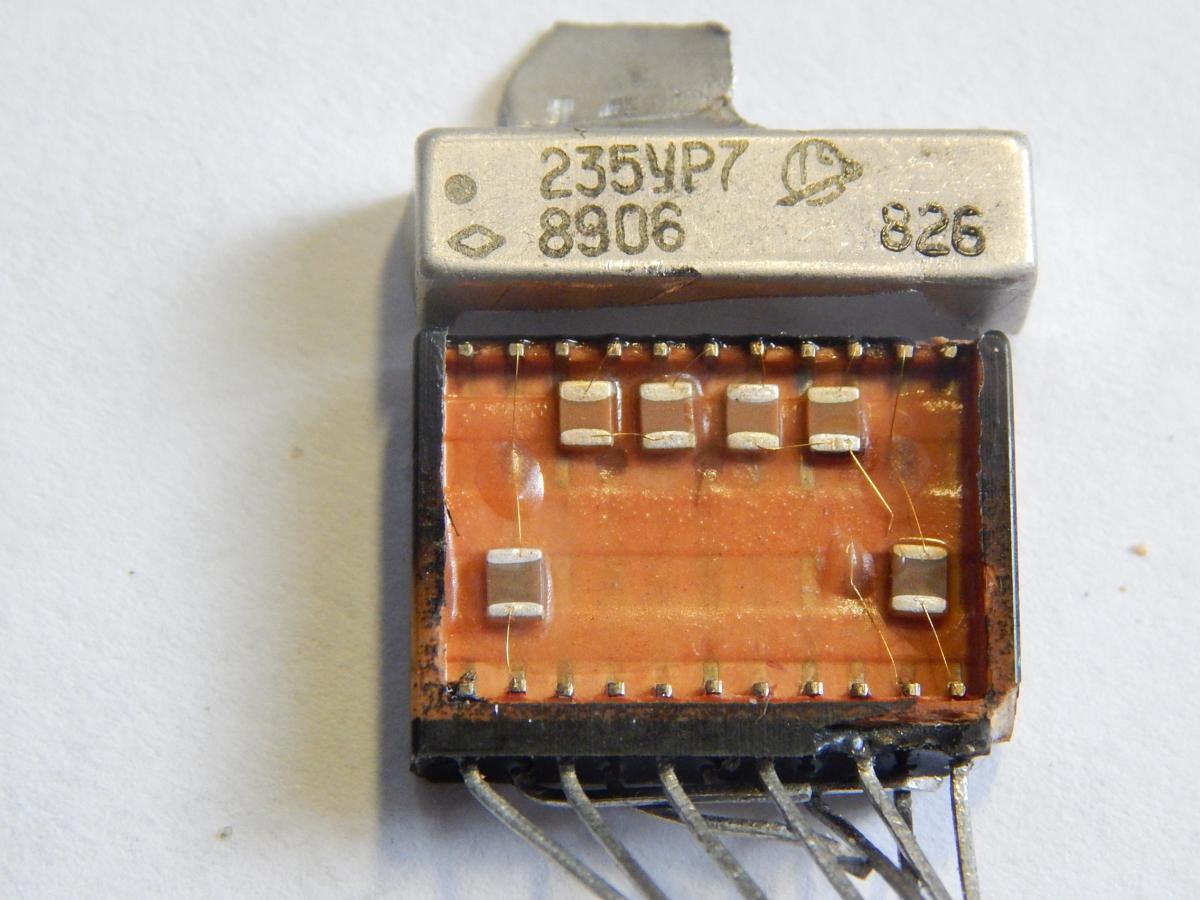

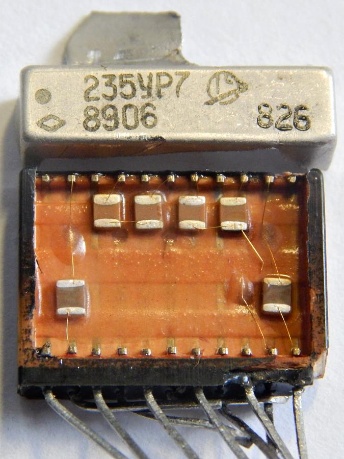

В 80-х годах конденсаторы в ней поменяли; скорее всего, К10-9 сменили на К10-17В :.
 (фото с Форума радиодеталей) |
 (фото с Форума радиодеталей) |
