Электролюминесцентные индикаторы

   Эти индикаторы нередко ставят в тупик радиолюбителей - очень уж они необычно выглядят, маркировки зачастую никакой, а в литературе их уже не встречается...

История и применение
Принцип действия
Параметры
Конструкция
Схемы управления
Система обозначения
Образцы индикаторов

   Впервые явление электролюминесценции кристаллов карбида кремния было замечено в 1923 г. советским ученым О. В. Лосевым. Но практическое применение эффекта начинается с 1950 года, когда американскими исследователями Пэйном, Магером и Джеромом была предложена конструкция люминесцирующего конденсатора для освещения и созданы достаточно эффективные люминофорные порошки.

   Далее, с начала 60-х годов, в первую очередь трудами разработчиков фирмы Sylvania, на протяжении декады электролюминесцентные индикаторы демонстрировали взрывной рост ассортимента и объемов производства и активное применение в различной аппаратуре, в первую очередь военной. В первые годы развития ЭЛИ, когда они являлись единственными представителями знакосинтезирующих индикаторов, разработчиков привлекали такие особенности, как приятный для глаза цвет свечения, равномерное свечение элементов отображения (неравномерность яркости не более 10 %), возможность создания индикаторов практически любых размеров, отсутствие разогрева в процессе работы, возможность регулирования яркости свечения, простота устройства, большой угол обзора, высокая разрешающая способность, механическая прочность, малое энергопотребление.

   Но с появлением иных источников индикации - в первую очередь светодиодов - произошло столь же стремительное падение интереса к ним. Увы, этой технологии присущи недостатки, такие как сложность изготовления, высокие рабочие напряжения и значительный уход параметров во времени. И хотя эти проблемы оказались решаемы благодаря развитию полупроводниковых схем управления (в чем я усматриваю некоторую иронию, ибо убийцами ЭЛИ стали как раз ПП светодиоды), но трудности получения градаций серого и полной цветовой гаммы оказались неискоренимы.

   В итоге наибольшее применение ЭЛИ нашли там, где требуется создание больших по размерам информационных полей с равномерной яркостью свечения. Это различного рода крупногабаритные многоцветные системы отображения группового пользования размерами до нескольких десятков квадратных метров. Они обеспечивают отображение информации различными цветами, дают наглядные представления о состоянии объектов и протекающих в них процессах. А области использования малогабаритных индикаторов оказались ограничены монохромными дисплеями и трафаретами подсветки: различного рода надписи, указатели, таблицы и пр., например в салонах пассажирских самолетов, кинотеатрах, пультах аппаратуры.

   С конца 60-х в СССР выпуск ЭЛИ по факту ограничился поддержанием старой аппаратуры, в остальном мире картина была чуть оживленней, но всё равно осталась уделом единичных фирм, упорно ковыряющих тему вплоть до XXI века. ЭЛИ применялись в видоискателях фотоаппаратов, в принтерах, нашлемных дисплеях, для получения трехмерного изображения и других спецприменениях. Основным разработчиком таких индикаторов осталась, пожалуй, американская фирма Planar, ныне передавшая ЭЛИ бизнес финской Beneq Oy.

   Разновидностью ЭЛИ являются электролюминесцентные плоские источники света с большой поверхностью. У них отсутствует мелькание, как у ламп дневного света.

   Один из довольно неожиданных примеров ЭЛИ в нынешней жизни - подсветка циферблата, фирменная "фишка" часов Casio. Как владелец таких часов могу засвидетельствовать, что электролюминесцентная подсветка смотрится на голову лучше светодиодной. Свечение имеет приятные оттенки, от голубых до зелёных (в зависимости от модели) и субъективно выглядит гораздо ярче и равномерней. Но и это уже становится редкостью...

   Электролюминесцентный индикатор представляет собой плоский конденсатор, одной из обкладок которого является сплошной прозрачный электрод, а другой — электрически разделенные металлические площадки (мозаичный электрод).

   Между электродами размещается тонкопленочная структура из смеси люминесцентного порошка, смешанного с эпоксидной смолой или керамикой. Люминофор представляет собой фосфор на основе сульфида цинка (кристаллофосфоры типа ZnS) или селена, легированного специальными активаторами.

   При приложении к электродам индикатора переменного напряжения в слое люминесцентного порошка возникает световое излучение.

   Спектр света, испускаемого электролюминесцентным источником, лежит в видимой части излучения (4000-6000 А). В значительной степени спектр излучения определяется типом применяемого активатора. Так, добавка к люминофору меди вызывает голубое свечение (максимум излучения приходится на длину волны 4550 А), меди и алюминия — зеленое свечение (5100 А) и т. д.

   Спектральный состав ЭЛИ также зависит от приложенного напряжения и частоты, смещаясь с их ростом в более высокую область.

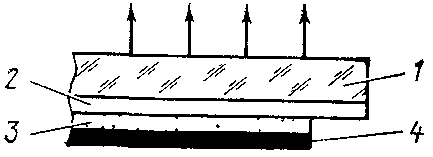

Схема устройства ЭЛИ

1 — стеклянная пластина; 2 — прозрачный токопроводящий слой, 3 — электролюминофор в диэлектрической среде, 4 — металлический электрод

   Это явление известно, как предпробойная электролюминесценция в кристаллофосфорах — кристаллических веществах, способных люминесцировать в видимой или ультрафиолетовой части спектра. Электролюминофоры представляют собой полупроводники с большой шириной запрещенной зоны, в которых образованы центры люминесценции. При приложении напряжения в слое электролюминофора возникает область сильного электрического поля. Электроны, попадая в эту область, приобретают энергию, достаточную для ионизации центров люминесценции, в результате чего образуются электроны и дырки, способные рекомбинировать, излучая при этом свет.

   Предпробойная электролюминесценция может происходить при возбуждении кристаллов электролюминофора как постоянным, так и переменным электрическим полем. Светоотдача различна для разных люминофоров и имеет максимум в диапазоне 2-4 кГц. Максимальная светоотдача ЭЛИ составляет 14 лм/Вт. Это близко к светоотдаче ламп накаливания.

   Наибольшее распространение получили ЭЛИ, возбуждаемые напряжением синусоидальной или прямоугольной формы с эффективным значением до 250 В частотой от 400 Гц до 5 кГц.  Светоотдача при импульсном возбуждении возрастает с увеличением амплитуды возбуждающих импульсов.

   Следует заметить, что конструкция светового элемента представляет собой емкость с тройным диэлектриком (диэлектрическое покрытие электрода — газ — диэлектрическое покрытие второго электрода).

   Основными параметрами электролюминесцентных индикаторов являются следующие:

яркость — отношение силы света к площади излучающей поверхности индикатора при заданных напряжении и частоте возбуждения;
неравномерность свечения отдельных элементов индикатора, определяемая (в процентах) по формуле Нсв=(Lэл - Lср)/Lср, где Lэл — яркость любого из пяти элементов; Lср — средняя яркость этих элементов;
контраст возбужденных элементов по отношению к невозбужденным (фону), определяемый по формуле К = (Lвозб + Lф)/Lф где Lвозб — яркость возбужденного элемента; Lф — яркость невозбужденных элементов (фона);
напряжение возбуждения — номинальное значение эффективного переменного напряжения заданной частоты, приложенного к элементам индикатора.

   Для конкретных типов индикаторов в справочных данных указываются также минимальное напряжение возбуждения Uвозб.мин при котором гарантируется заданная яркость, и максимальное напряжение возбуждения Uвозб.макс при котором обеспечивается надежная работа в течение установленного времени.

   Основной характеристикой индикатора является зависимость яркости от напряжения возбуждения. Яркость растет с повышением напряжения (напряжение свыше 250 В считается опасным для приборов) и частоты; при этом она заметно снижается в процессе эксплуатации. Для характеристики изменения яркости свечения ЭЛИ используется параметр «период полуспада яркости», который составляет 100...500 ч, а за 1000...3000 ч яркость может снизиться в 2...3 раза по сравнению с первоначальной.

   Часто выбирают напряжение U = 220 В с частотой f = 400 Гц (для красного цвета свечения 1200 Гц). При этом яркость свечения составляет 20...40 кд/м2, что обеспечивает нормальное восприятие информации при внешней освещенности до 100...500 лк.

   Сегментные и мнемонические индикаторы, в зависимости от яркости свечения, разделяются на группы :

Номер
группы яркости
Начальная яркость цвета свечения, нт
зеленого голубого желтого красного
1 15 - 20 6 - 8 3 - 5 3 - 6
2 20 - 30 8 - 10 5 - 7 6 - 12
3 30 - 40 10 - 20 7 - 15 -
4 40 - 60 - - -

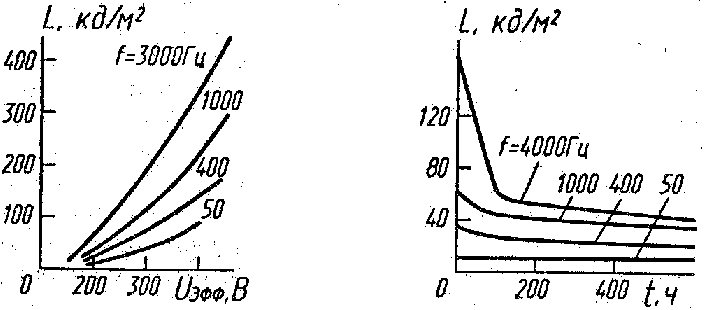

Типовые зависимости яркости электролюминесцентного индикатора от напряжения возбуждения и срока эксплуатации при различных частотах возбуждающего напряжения

   Время разгорания таких индикаторов очень мало и при питании синусоидальным напряжением составляет около пяти периодов возбуждения. При импульсном возбуждении время затухания электролюминесценции составляет доли миллисекунд.

    При возбуждении ЭЛИ их яркость изменяется во времени, т. е. ее мгновенные значения являются функцией времени. За период приложенного напряжения имеют место две вспышки яркости — так называемые волны яркости. Волны яркости формируются в результате наложения двух процессов: возбуждения центров активизации с их последующим возвращением в основное состояние и поляризации люминесцирующих кристаллов под воздействием электрического поля. Поэтому практической характеристикой индикаторов является интегральная яркость, т. е. яркость усредненная во времени. Интегральная яркость учитывает относительную видимость и зависит от угла потерь диэлектрика.

   Яркость свечения зависит также от длительности возбуждающих импульсов. Уменьшение длительности импульсов до 100 мкс при постоянной скважности почти не снижает яркости свечения. Увеличение длительности импульса вызывает спад между волнами яркости. Экспериментальные исследования показывают, что яркость свечения стандартных ЭЛИ вполне достаточна при длительности возбуждающего импульса не менее 6 мкс.

   Электролюминесцентные индикаторы обладают сильным эффектом старения. Установлено, что основной спад яркости имеет место в первые 200 ч работы. В конце срока службы спад яркости практически не заметен. Изменением электрического режима на протяжении срока службы можно «поднять» яркость свечения индикаторов и, таким образом, продлить их срок эксплуатации. Так, для длительного сохранения определенного уровня яркости наилучшие результаты дает режим эксплуатации индикаторов с регулировкой величины возбуждающего напряжения при сохранении постоянной частоты.

   Также при старении ЭЛИ снижается его электрическая прочность. Это является результатом перехода процессов ударной ионизации в процесс образования лавины горячих носителей заряда вследствие расширения области локализации поля. При создании такого поля во всем объеме индикатора наступает его пробой. Практически пробой индикатора может иметь место из-за несоблюдения правил эксплуатации (например, при превышении напряжения возбуждения больше норм ТУ).

   Важную роль в процессе старения ЭЛИ играют влага и температура. Так, под воздействием влаги имеет место резкое уменьшение яркости индикатора. Это может быть объяснено электрохимическими изменениями люминофора под действием электрического поля в присутствии влаги. Кроме того, различные материалы не только поглощают разное количество водяных паров с разной скоростью, но и отличаются разным механизмом этого поглощения. Механизм влагопоглощения действует на стыке стекла и корпуса индикатора. Поэтому в процессе эксплуатации и хранения необходимо всячески оберегать ЭЛИ от воздействия влаги и водяных паров. Надежная герметизация индикаторов эпоксидным компаундом частично решает эту проблему. Индикаторы должны храниться в сухом отапливаемом помещении при относительной влажности не более 80%.

    Повышение окружающей температуры вызывает как постепенные, так и внезапные изменения в физических характеристиках материалов. Высокая температура ускоряет химические реакции в них; особенно чувствительны к воздействию температуры полупроводниковые материалы, к которым относятся люминофоры. Ускорение химических реакций обусловливает старение ЭЛИ.

    Действие тепла и холода приводит к изменениям размеров материалов. При неоднородном материале, как это имеет место в ЭЛИ, отдельные части конструкции под воздействием повышенной температуры получают неодинаковые линейные приращения, что может вызвать деформацию конструкции, т. е. нарушение механической прочности и герметичности. Это, в свою очередь, может способствовать проникновению влаги внутрь прибора. Поэтому рекомендуется эксплуатировать индикаторы при температуре не выше 60°С.

   Для повышения надежности индикатора целесообразно добавлять параллельно его электродам дополнительную емкость порядка 0,03—0,05 мкФ. При использовании источника питающего напряжения с внутренним сопротивлением менее 1 кОм в цепь питания индикатора к общему электроду необходимо вводить балластный резистор.

   Технологически для получения индикатора используют стеклянную подложку, на которую методом электронно-лучевого испарения в вакууме наносится рабочая пленка люминесцентного порошка, заключенная между двумя изолирующими слоями, например пленками оксида иттрия.

   Передние электроды делаются прозрачными, из двуокиси олова или окиси кадмия, их форма может быть любой в зависимости от назначения индикатора и требуемого вида элемента отображения информации.

   Задний электрод выполняется из непрозрачной алюминиевой пленки заданной конфигурации; он может быть как общим для всех прозрачных электродов, так и отдельным для каждого прозрачного. Отдельные полосковые непрозрачные электроды используются, как правило, в матричных индикаторах, предназначенных для работы в мультиплексном режиме управления. В остальных типах ЭЛИ применяется общий непрозрачный электрод.

   Электролюминесцентный конденсатор размещается в герметичном корпусе, обеспечивающем защиту от внешних воздействий.
Напыление алюминиевых сегментов и контактных площадок выполняется испарением металла в вакууме с помощью специального трафарета. Для создания сложных рисунков используется метод фотолитографии.

   Первые типы электролюминесцентных индикаторов выпускались в пластмассовых корпусах, герметизация которых осуществлялась органическими веществами на базе эпоксидных смол.

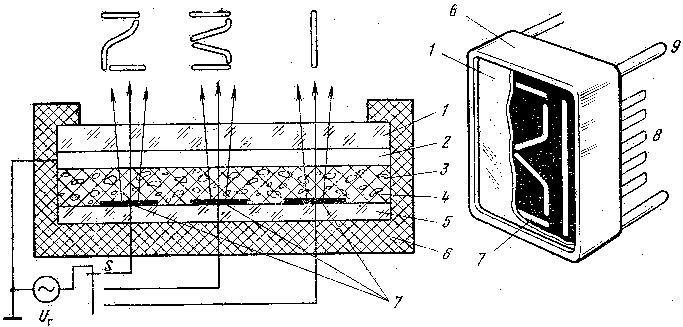

1, 5 – защитные стёкла; 2 – прозрачный электрод; 3 – люминофор; 4 - слой диэлектрика; 6 – герметизированный корпус; 7 – непрозрачный электрод; 8 – выводы; 9 - стойки крепления

   Такая конструкция использовалась при разработке единичных индикаторов и имела как достоинства (относительная простота изготовления, удобство монтажа ЭЛИ в аппаратуре), так и недостатки. Органические герметики не дают надежной защиты от влаги, различные коэффициенты температурного расширения стекла и пластмассы сокращают диапазон допустимых температур эксплуатации и хранения, особенно это ощущается при создании ЭЛИ больших размеров.

   При разработке матричных ЭЛИ использовалась стеклянная конструкция с герметизацией по торцам стеклянных пластин.

   Следующим этапом явилось создание конструкции индикаторов, в которой вместо стеклянных пластин применялись гибкие пленки, позволяющие делать ЭЛИ действительно плоскими и легкими, что очень важно для ряда областей применения.

   Все указанные конструкции индикаторов имеют серьезный недостаток. Для размещения электролюминофора между обкладками конденсатора используются связующие вещества, которые значительно снижают светотехнические параметры люминофора.

   Для улучшения светотехнических параметров и эксплуатационных характеристик ЭЛИ была предложена конструкция со свободным объемом.

   Особенностью конструкции является наличие стеклянного корпуса, что позволяет исключить органические герметики и повысить влагостойкость индикатора. Свободный объем дает возможность избавиться от ряда дополнительных слоев и использовать более чистый люминофор.

   Обычно свободный объем заполняется воздухом. При необходимости свободный объем заполняется азотом или в нем может быть создан вакуум.

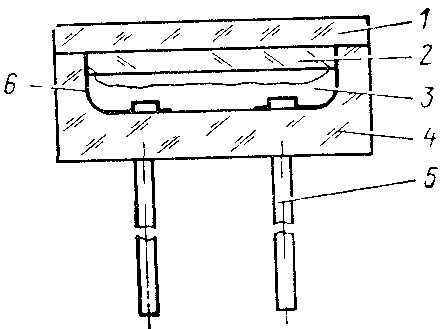

1 - наружное стекло; 2 - экран с покрытиями; 3 - свободный объем; 4 – стеклянный корпус; 5 - выводы; 6 - токопроводящий слой (электрод)

Принцип действия и конструктивные особенности электролюминесцентных индикаторов дают возможность создавать практически любые типы индикаторов по виду отображаемой информации.

Были созданы единичные, сегментные (цифровые и буквенно-цифровые), шкальные, мнемонические и графические индикаторы.

Электролюминесцентные индикаторы позволяют отображать информацию с разным цветом, тонами и полутонами.

Например индикатор, имеющий два раздельно включаемых рисунка: контур и середину.

Такой индикатор позволяет высветить до четырех состояний, каждое из которых соответствует своему режиму аппаратуры.

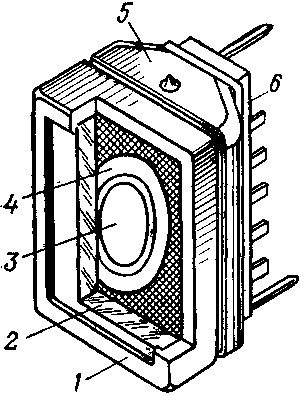

1 — пластмассовый корпус; 2 — защитное стекло с нанесенным прозрачным электродом; 3 — электрод «середина»; 4 — электрод «контур»; 5 — металлический корпус; 6 — разъем типа РП-10

1 — стекло с нанесенным прозрачным электродом (при включении светится зеленым цветом); 2 — часть стекла (при включении светится желтым цветом); 3—постоянный трафарет; 4 — пластмассовый корпус; 5 — три вывода от электродов

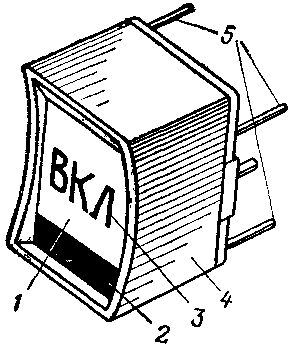

Вариант индикатора, применяемого в виде кнопки в клавиатуре управления.

Лицевая панель выполнена с закруглением, удобным для соприкосновения с пальцем руки. Индикатор состоит из двух прозрачных электродов, нанесенных на стекло и непрозрачного электрода, между которыми находится люминофор двух цветов (зеленого и желтого).

Трафарет может быть выполнен в виде любых слов, цифр или знаков (например, «стоп», «откл.», «вкл.» и т. д.).

Все это заключено в герметичный пластмассовый корпус с тремя выводами от электродов для соединения с контактной группой клавиатуры.

При работе узкая полоса слоя люминофора одного цвета начнет светиться при посылке команды, а основная площадь индикатора с люминофором другого цвета засветится при получении сигнала об исполнении команды. Одновременно узкая полоса на лицевом стекле индикатора погаснет.

Цвет свечения обоих полос может быть одинаковым или различным, в зависимости от назначения индикатора и самой аппаратуры.

Индикаторы с видимым изображением — это индикаторы, у которых контур изображения постоянно нарисован на стекле и виден без подачи напряжения.

С поступлением напряжения возникает цветное изображение, имеющее большую наглядность.

Прозрачный электрод имеет форму знака (фигуры), которую необходимо высветить.

Для удобства эксплуатации выводы от электродов индикатора могут быть сведены в один типовой разъем.

Применение ЭЛИ с видимым изображением три построении больших информационных панелей позволяет оператору удобнее и быстрее сориентироваться в происходящих на мнемосхеме изменениях.

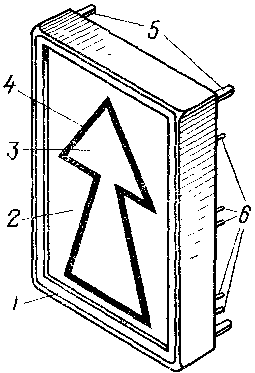

1 — пластмассовый корпус; 2 — неподсвечиваемая часть стекла; 3 — подсвечиваемая часть стекла; 4 — видимый контур изображения на несветящемся индикаторе; 5 — крепежные втулки; 6 — выводы от электродов.

   Растровый ЭЛИ — это электролюминесцентный прибор, в котором слои электролюминофора нанесены в виде узких параллельных полос. За счет высокой плотности нанесения (около 1 мм) полосы становятся отдельно неразличимы с расстояния свыше 2—3 м и визуально воспринимаются как сплошное цветовое изображение. Для смены цвета свечения в таком индикаторе через полосу наносятся два разных по цвету электролюминофора (например, синий и желтый). Таким образом, индикатор может светиться только синим, желтым или сочетанием из этих цветов.

   Растровый индикатор по своему внешнему виду выглядит, как и обычный ЭЛИ

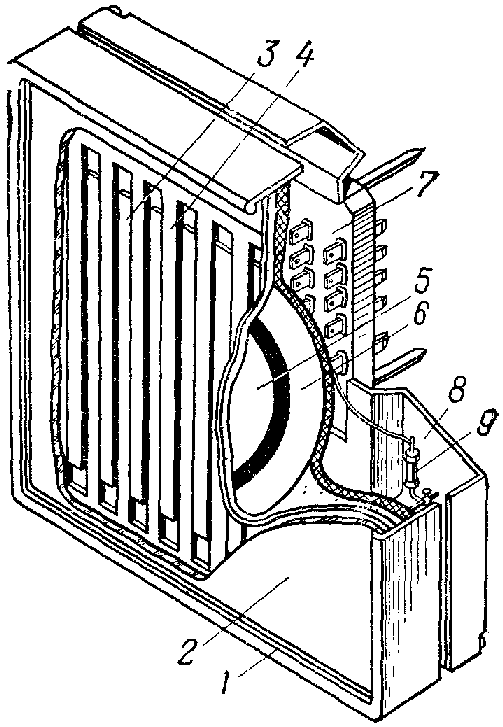

Внешний вид и конструкция типового растрового ЭЛИ

1 — пластмассовый корпус; 2 — стекло с нанесенными на нем в виде двух гребенок прозрачными электродами; 3 — первый растр; 4 — второй, встречный растр; 5 — центральный электрод «круг»; 6 — электрод «контур»; 7 — разъем типа РП-10; 8 — металлический корпус; 9 — ограничительный резистор

   Для обеспечения раздельной коммутации сделаны выводы от всех четырех электродов, из которых два прозрачных выполнены в виде вложенных друг в друга гребенок, под каждой из которых нанесен свой электролюминофора. Такое расположение электродов и электролюминофоров двух цветов позволяет производить раздельную коммутацию каждого цвета в отдельности.

   Особенностью растрового индикатора является также то, что он позволяет отобразить несколько видов закодированной информации. Для этого два непрозрачных электрода выполняют в виде концентрических фигур различной формы (например, кругов, квадратов, ромбов и т. д.). Используя возможность независимого включения прозрачных и непрозрачных электродов, можно получить различные сочетания фигур и цветов свечения.

   Количество выводов у такого растрового индикатора — четыре (по количеству электродов). Коммутацией рабочего напряжения на выводах получают до 11 различных по цвету и конфигурации состояний в одном ЭЛИ.

   Обычно все возможные состояния растрового индикатора не используются для отображения информации в закодированном виде, поскольку это сложно для восприятия оператора. Как правило, форма светящегося знака (круг, квадрат, треугольник) определяет саму систему (приемник, передатчик), а цвет свечения знака .показывает состояние аппаратуры (включено, выключено, горячее, холодное ,и т. д.).

   Яркость свечения ЭЛИ растрового типа вполне достаточна для однозначного восприятия отображаемой информации при внешней освещенности в плоскости табло до 10 лк.

Схемы управления индикаторами и их особенности

   Необходимо помнить, что при питании индикаторов от источника с внутренним сопротивлением менее 1 кОм в цепь питания необходимо вводить балластный резистор, параметры которого рассчитываются таким образом, чтобы падение напряжения на нём в рабочем режиме составляло примерно 1/10 от напряжения источника питания.

   В схеме, изображенной на рисунке, роль коммутирующего элемента выполняет транзистор.

   При отсутствии сигнала на базе транзистор VT1 заперт, ток через первичную обмотку трансформатора не протекает, индикатор не возбужден.

   При подаче на базу транзистора сигнала с частотой 400 Гц на вторичной обмотке повышающего трансформатора появляется переменное напряжение с эффективным значением около 220 В.

   Применяются и бестрансформаторные схемы коммутации электролюминесцентных индикаторов.

  В схеме на рисунке слева при поступлении положительного сигнала на управляющий электрод коммутационный тиристор переходит в проводящее состояние.
Особенностью тиристора данного типа является его двунаправленная проводимость. После того как тиристор открылся, все рабочее напряжение внешнего питающего генератора прикладывается к соответствующему сегменту индикатора.

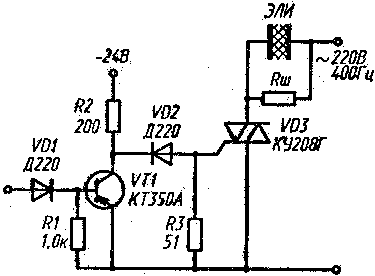

   Схема применения более мощного симметричного тиристора типа КУ208Г для коммутации электролюминесцентного индикатора представлена на рисунке справа. Входной сигнал, поступающий на базу транзистора VT1, формирует на коллекторе отрицательный импульс, который, проходя через диод на управляющий электрод симметричного тиристора VD3, открывает его. При этом загорается соответствующий сегмент или знак индикатора. Для устранения засветки индикатора от утечки симметричного тиристора параллельно сегментам включается шунтирующий резистор.

   Перспективным прибором для коммутации электролюминесцентного индикатора является резисторный оптрон, который обладает высокой надежностью, простотой управления, практически исключает паразитную засветку сегментов индикатора.

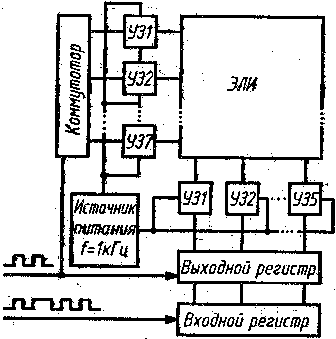

   Управление электролюминесцентными матричными индикаторами с построчной адресацией имеет свои особенности. Структурная схема управления для индикатора с организацией семь строк на пять столбцов показана на рисунке справа.

   Все сегменты матрицы связаны с источником питания: построчно через управляющие элементы УЭ1...УЭ7, а по столбцам через УЭ1...УЭ5. Схема содержит коммутатор строк и два регистра, связанных со столбцами индикатора. Входная информация, соответствующая состоянию первой строки, в виде двоичного 5-разрядного числа поступает во входной резистор. Затем на регистры и коммутатор подаются два установочных импульса, первый из которых приводит выходной регистр в исходное состояние (обнуляет), а второй дает команду передачи информации из входного регистра в выходной и одновременно выдает сигнал коммутатору на включение управляющего элемента первой строки матрицы. В это время во входной регистр вводится новый двоичный код, соответствующий состоянию возбуждения второй строки, и процесс повторяется.

   Работая в таком режиме, индикатор может отображать непрерывно меняющуюся информацию.

   Система обозначений электролюминесцентных индикаторов (в отличие от остальных типов) так никогда и не была приведена к единому стандарту. Отличительной особенностью у большинства таких индикаторов были буквы ЭЛ в названии. Так, наиболее массовое семейство таких индикаторов маркировалось следующим образом (на примере ИЭЛ-М-IX):

   И — индикатор, ЭЛ — электролюминесцентный; М — цветовое исполнение (М – многоцветный, О – одноцветный, Р – растровый); IX — типоразмер индикатора (13 типоразмеров, при этом за основу берется размер индикатора в плане, т.е. по стеклу). Кроме того, на индикаторе буквой маркировался цвет излучения (к примеру, З = зелёный) и точками - группа по яркости.

   Однако было и множество других, к примеру ИЭМ8-192М - (И)ндикатор (Э)лектролюминесцентый (М)атричный, (8)ая разработка, (192) элемента экрана, (М)ногоцветный; и вовсе не поддающиеся расшифровке (ЗЭЛ-2, ИТЭЛ2-К, СЭЛ-8). Кроме того, большое количество таких индикаторов вообще не получило собственного имени и обозначалось только по децимальному шифру разработчика.

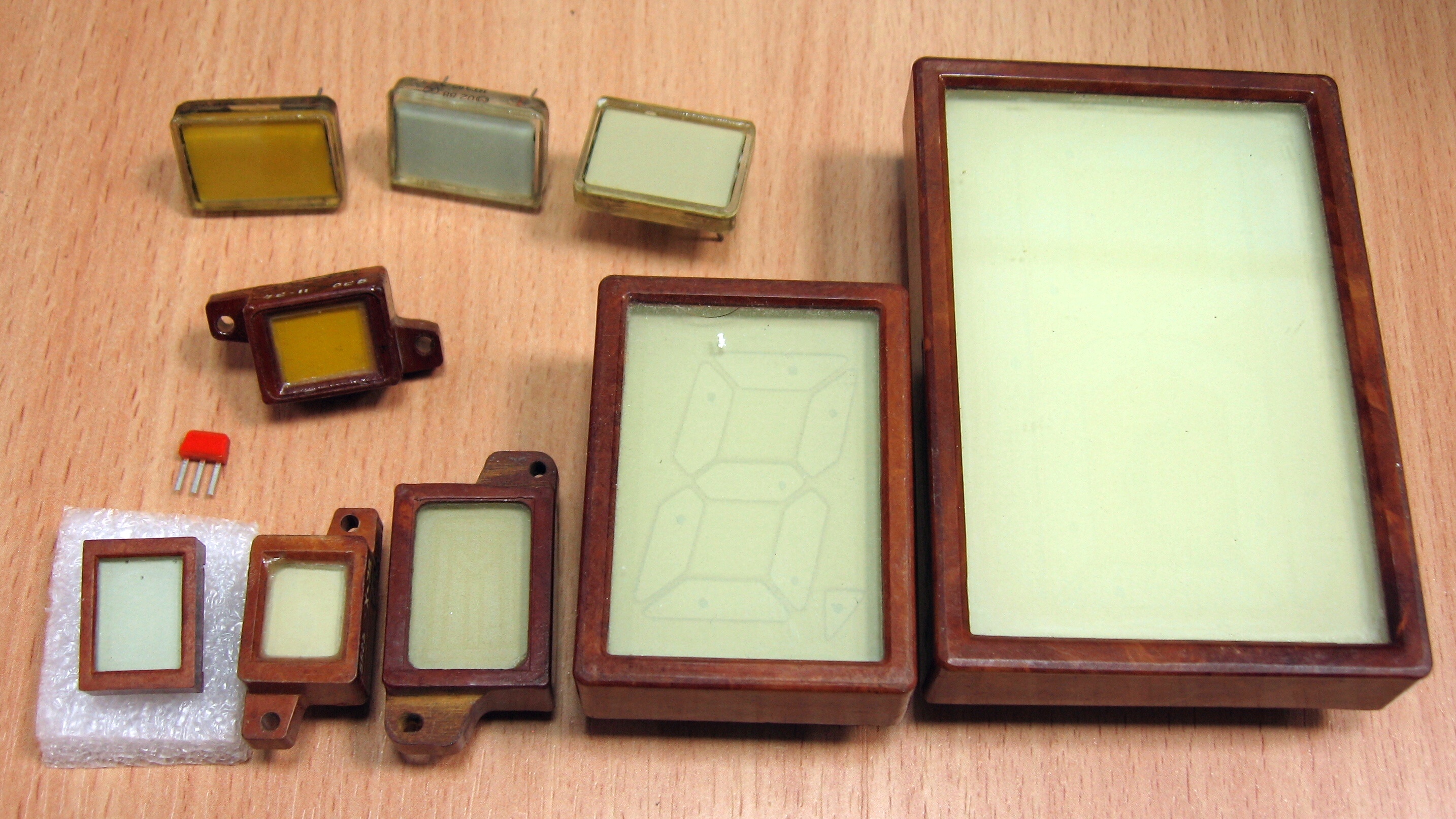

ИЭЛ-О-II
ИЭЛ-О-IV

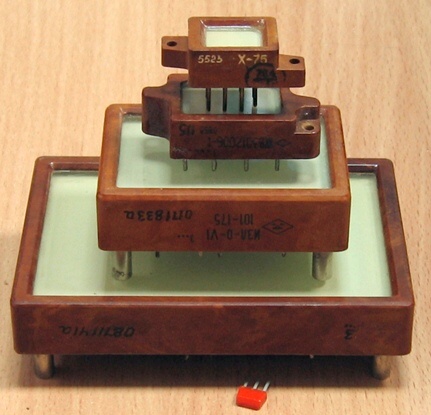

ИЭЛ-О-VI
ИЭЛ-М-VI
ИЭЛ-О-IX
ИЭЛ-О-Н
ИЭЛ-О-Н2

ИПЭЛ

ИТЭЛ2-Ж, ИТЭЛ-2К

И-195
И-209, И-209-02
И-220-5, И-220-10*
И-222-12*

3.396.000-1
3.396.057-01
6ПР.359001008*
ВР2.426.000
ЖВ3.012.005
ЖВ3.012.006-1
С63.396.019

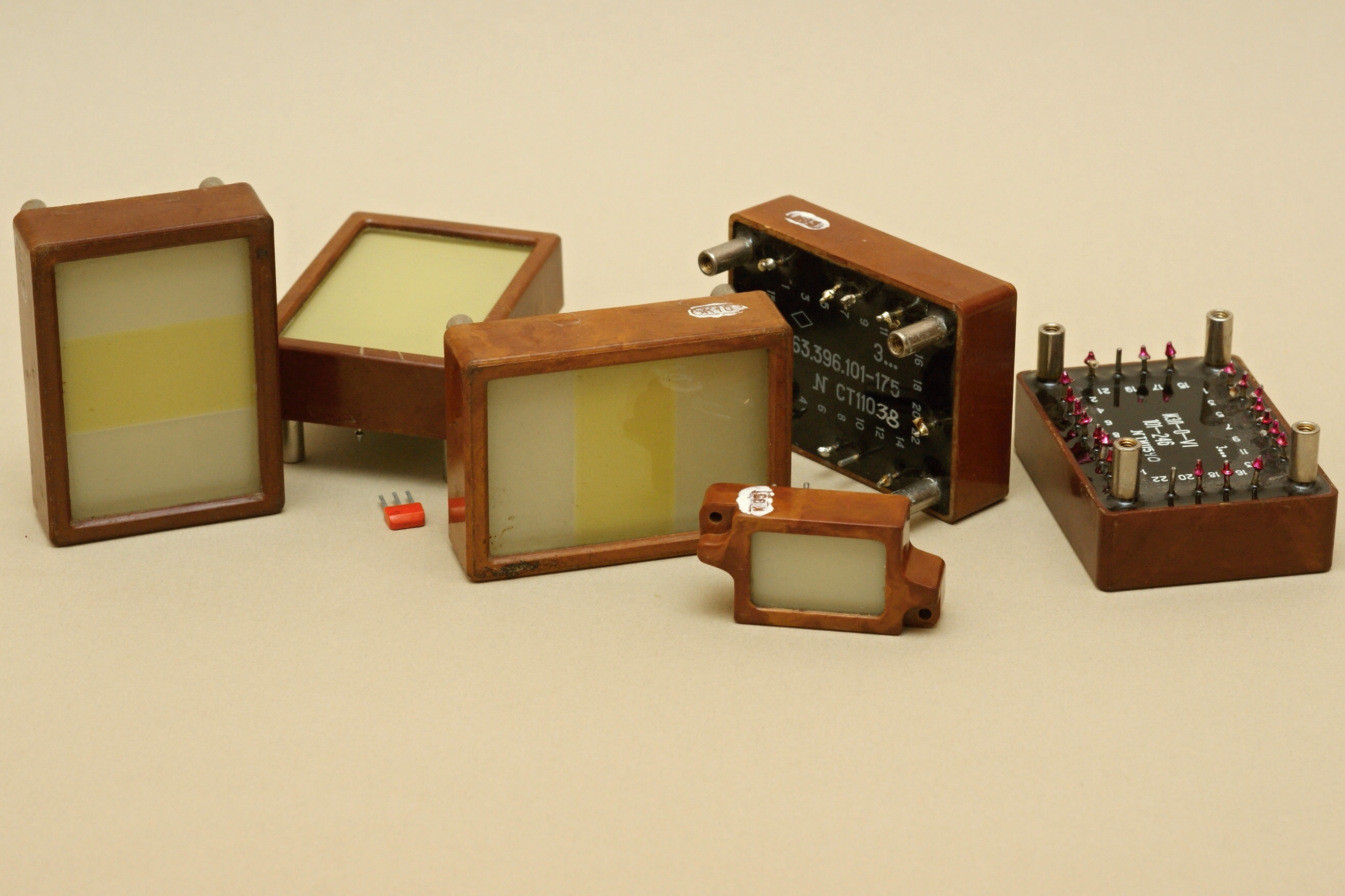

С63.396.101-175
С63.396.101-244
С63.396.202*
ТЮ3.396.013-27*
ТЮ3.396.059
ТЮ3.396.061-10
ТЮ3.396.066
ТЮ3.396.068
ТЮ3.396.142 ЭЛИС-024
ТЮ3.396.144
ТЮ3.396.145
ТЮ3.396.148
ТЮ3.396.166
ТЮ3.396.167
ТЮ3.396.168
ТЮ3.396.223*
ТЮ3.396.230*
ТЮ3.396.236
ХД3.396.048-01
ХД3.396.107-01
ХД3.396.108-1, ХД3.396.108-2

ИЭЛ неизвестного типа (1)
ИЭЛ неизвестного типа (2)

Источники:

1. Каминский Ю.Д., Коменда Э.И. Индикаторные и регистрирующие устройства для систем автоматического контроля. Издательство «Энергия», Москва, 1967. (Библиотека по автоматике, вып. 223)
2. Касименко А.В. Электролюминесцентные буквенно-цифровые индикаторы. Изд-во "Советское радио", 1971 (Элементы радиоэлектронной аппаратуры, вып.23).
3. Згурский В. С. и Лисицын Б. Л. Элементы индикации. Справочник. М., "Энергия", 1974.
4. Лисицын Б. Л. Элементы индикации. М., "Энергия", 1978. (Массовая радиобиблиотека. Вып. 952)
5. Иванов В. И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/Иванов В. И., Аксёнов А. И., Юшин А. М.; Под ред. Н.Н. Горюнова. - М.: Энергоатомиздат, 1984
6. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
7. Иванов В. И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/Иванов В. И., Аксёнов А. И., Юшин А. М. – 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1989
8. Ладик А. И., Сташкевич А. И. Изделия электронной техники. Знакосинтезирующие индикаторы: Справочник. - М.: Радио и связь, 1994.
