ИЭЛ-О-VI

Индикаторы этой группы предназначены для работы в измерительной аппаратуре, пультах, стендах и других электронных и вычислительных устройствах отображения знаковой информации.

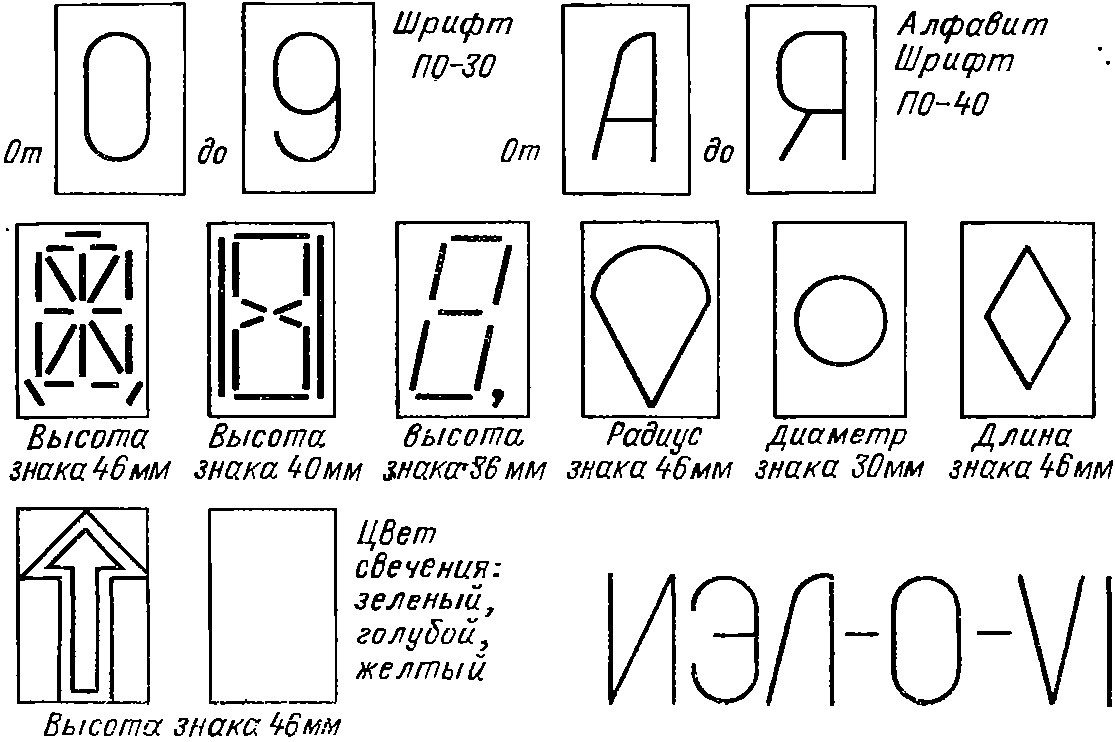

Они могут отображать стилизованные цифры от 0 до 9, буквы двух разных шрифтов (полный русский алфавит), специальные знаки и символы, а также чистые поля. Цвет свечения* - зеленый, голубой, желтый; контраст - обратный.

Производитель - Киевский завод реле и автоматики.

Электрические параметры

Размер видимой части - 34*40 мм
Габарит корпуса - 43*59*25,3мм (с разъемом типа РП14 - 45*59*55,9 мм)
Напряжение возбуждения
в режиме постоянного питания - 220 В
в режиме постоянной яркости - от 175 до 250 В (увеличивается по мере срока службы)
Диапазон рабочей частоты возбуждения
в режиме постоянного питания - 400 Гц
в режиме постоянной яркости - 1200 Гц
Ток потребления - 0,5...3 мА
Диапазон температур окружающей среды –40...+50°С

* в действительности я пока встречал индикаторы только зеленого цвета

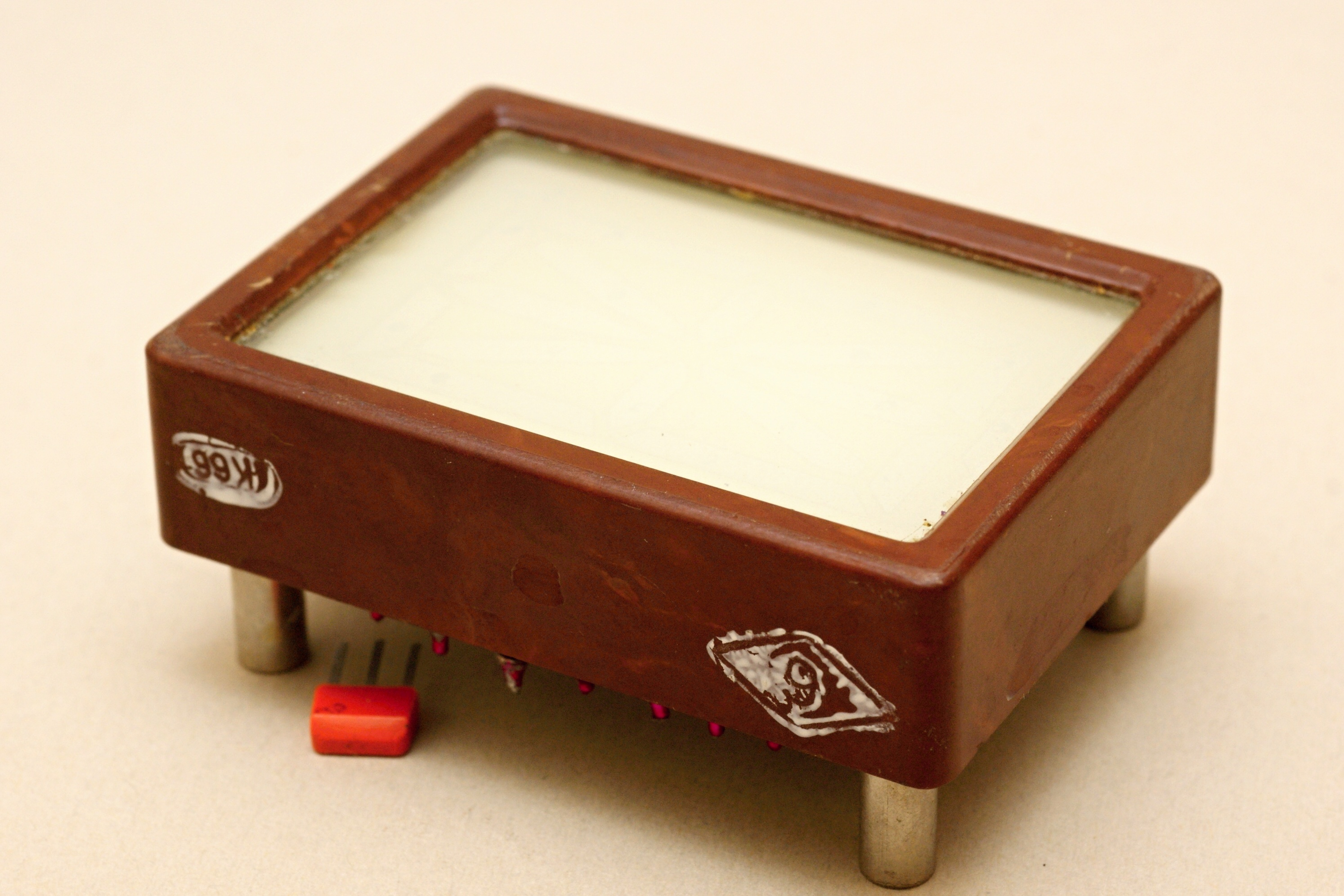

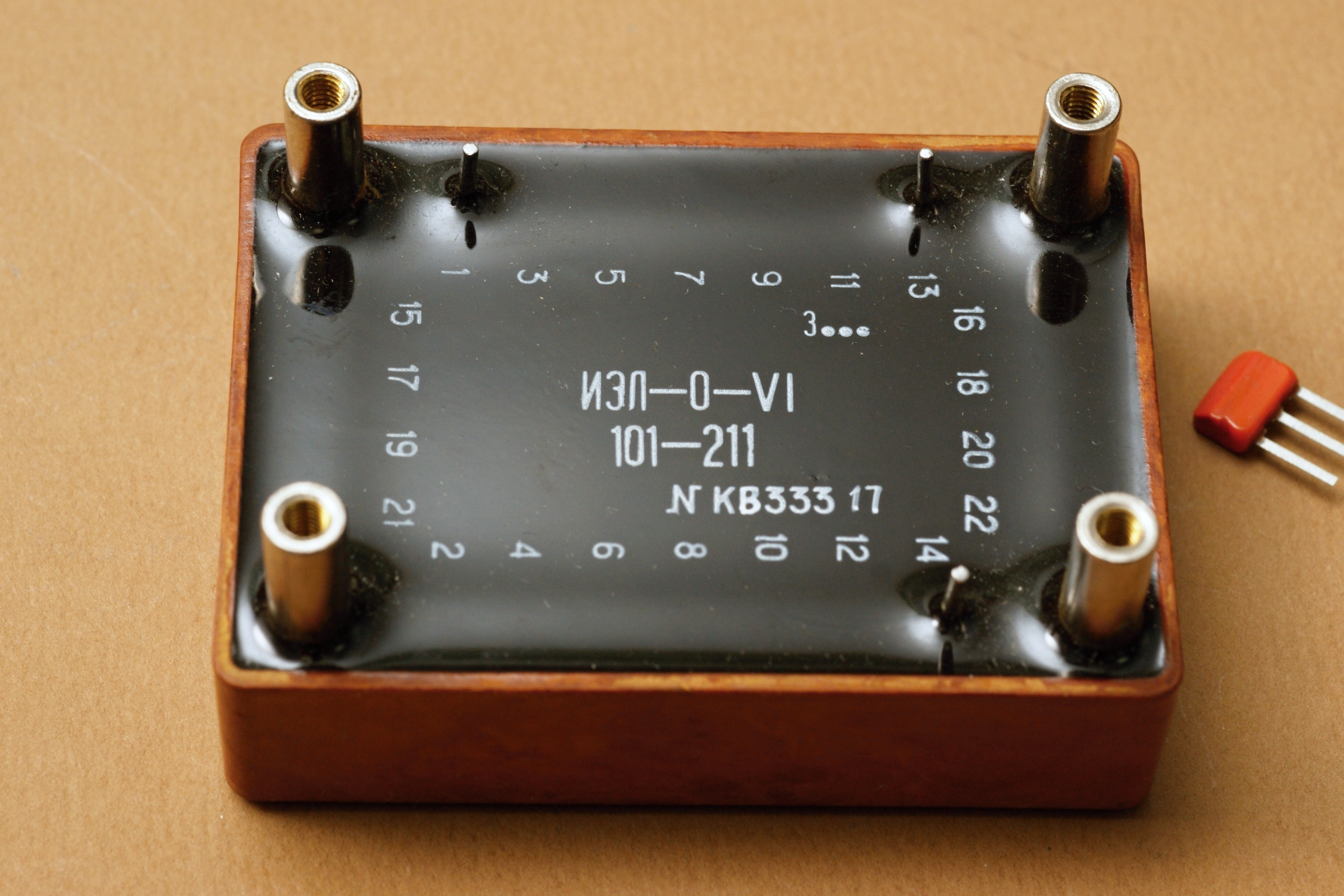

(фото с сайта Молоток.ру)

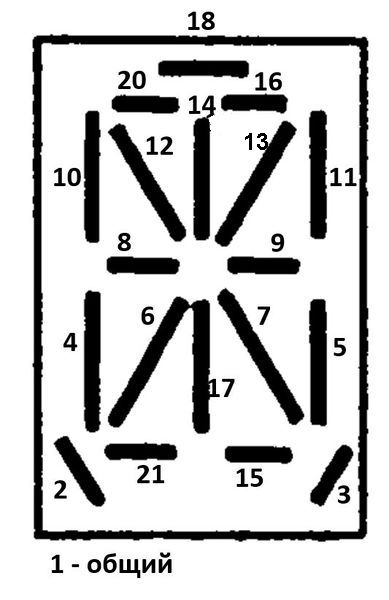

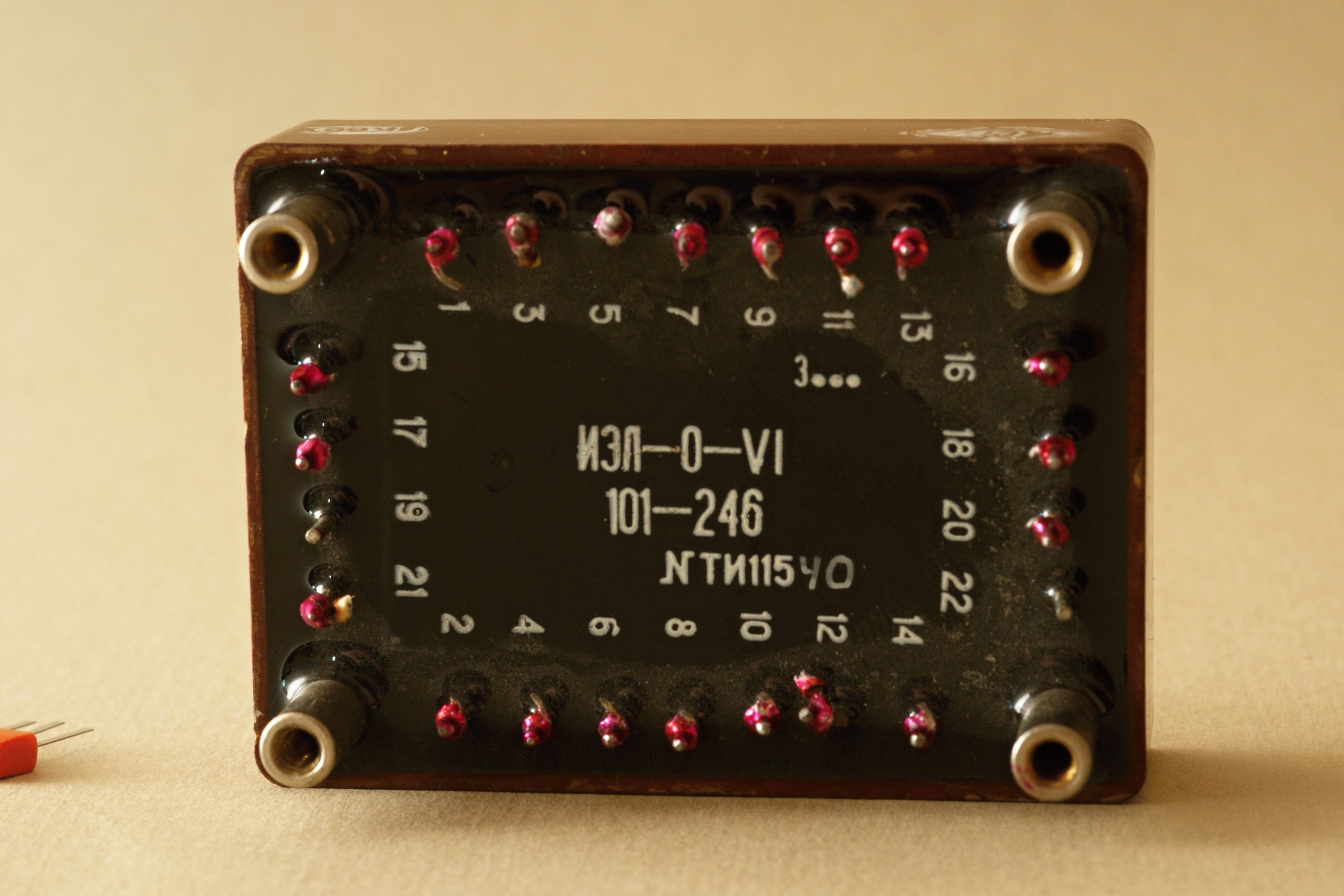

индикатор ИЭЛ-О-VI

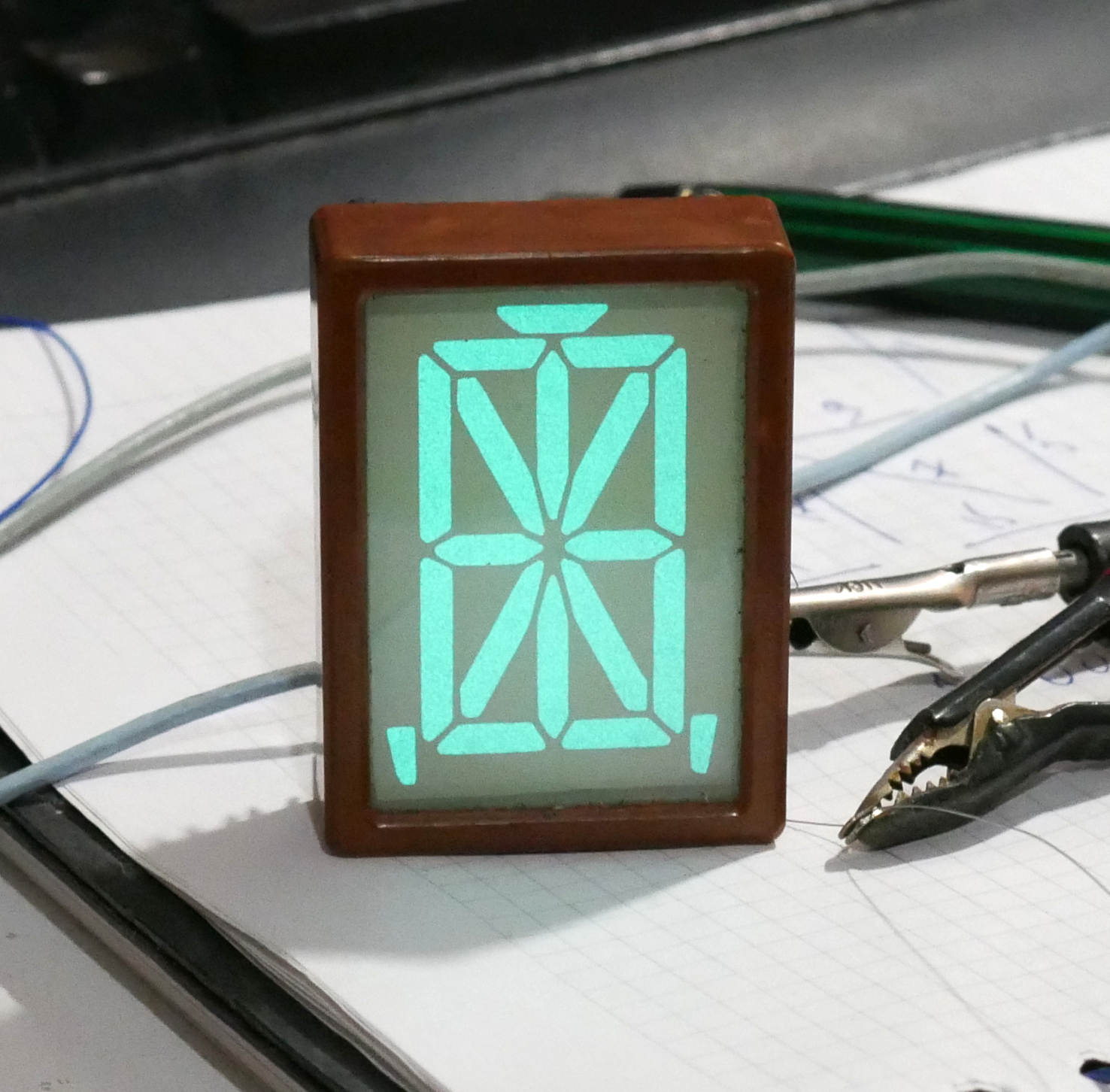

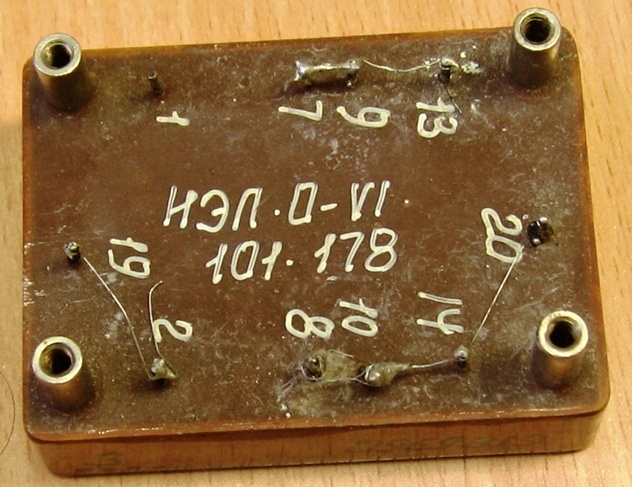

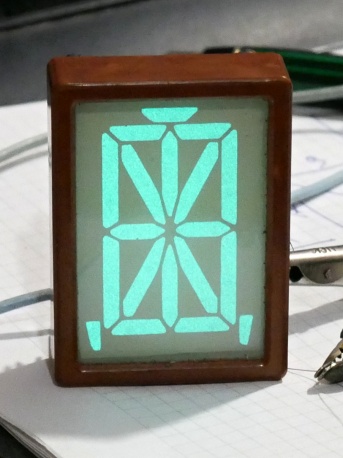

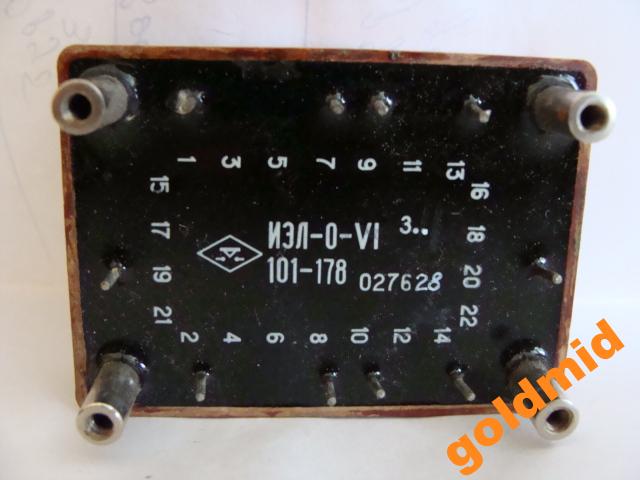

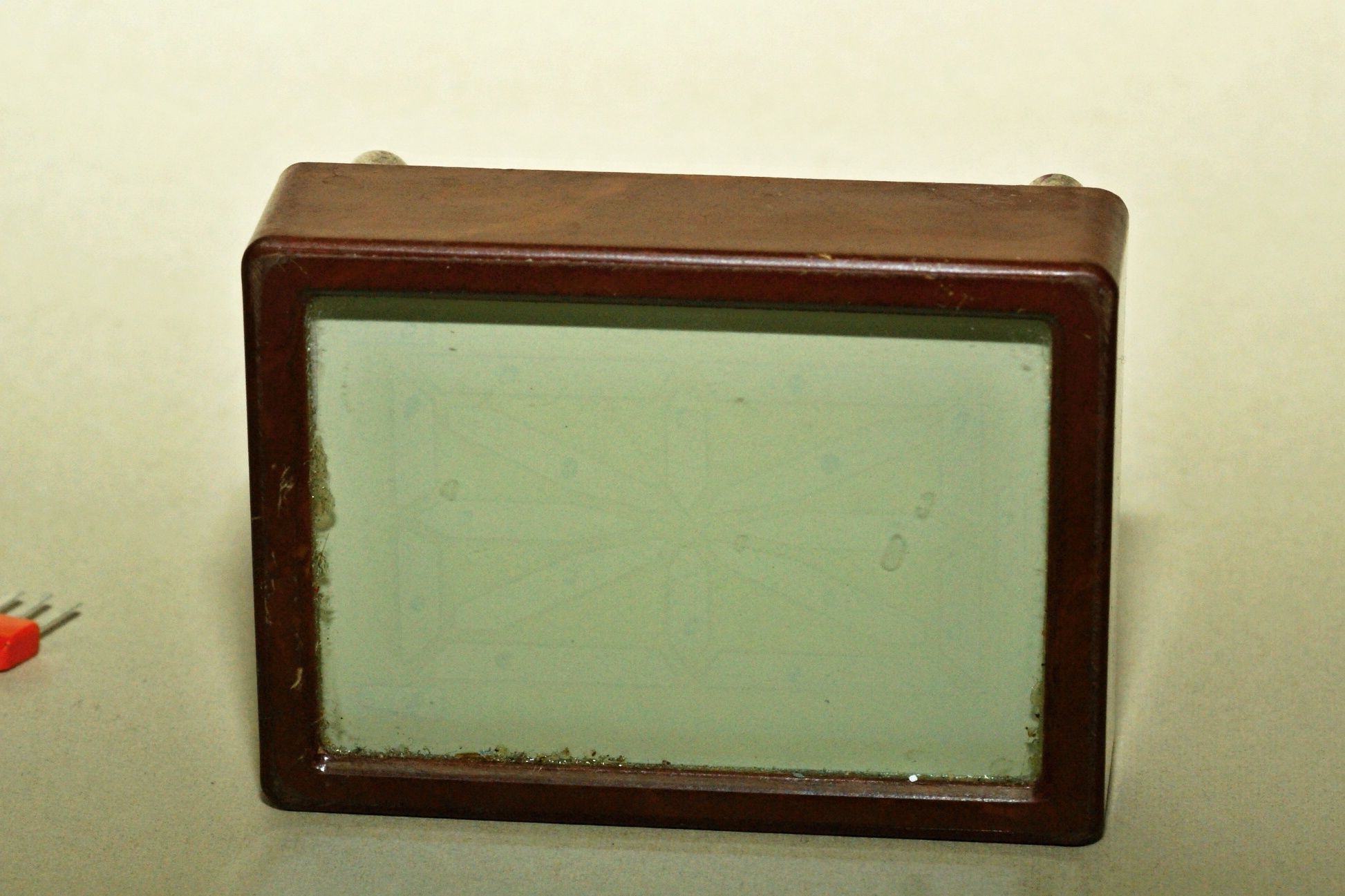

(фото от Artem Kashkarov)		 индикатор ИЭЛ-О-VI

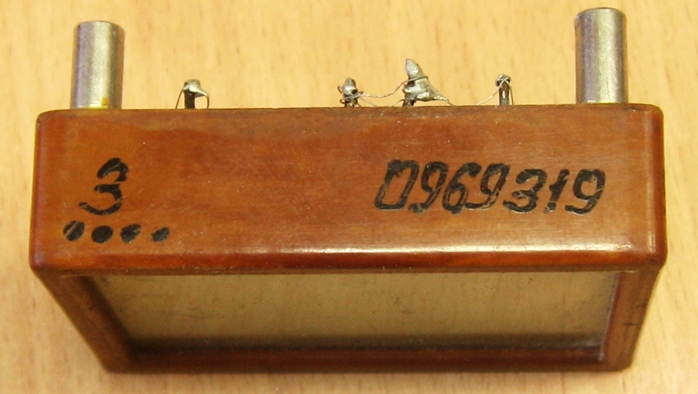

(фото от Artem Kashkarov)

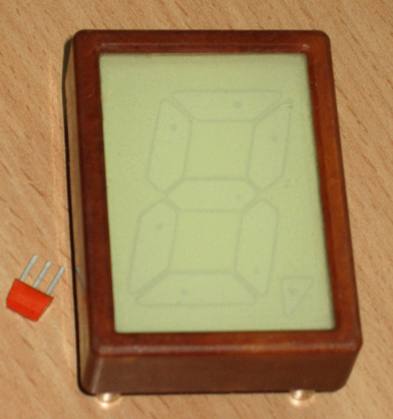

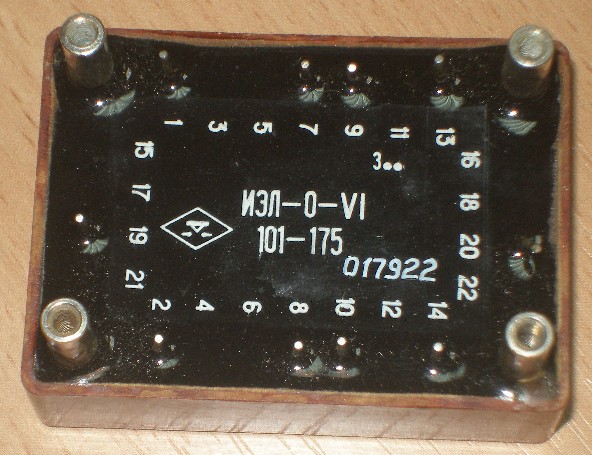

(фото с сайта Молоток.ру)

Источники:

1. Згурский В. С. и Лисицын Б. Л. Элементы индикации. Справочник. М., "Энергия", 1974.
2. Лисицын Б.Л. Элементы индикации. М., "Энергия", 1978 (Массовая радиобиблиотека. Вып. 952).
3. Иванов В. И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/Иванов В. И., Аксёнов А. И., Юшин А. М.; Под ред. Н.Н. Горюнова. - М.: Энергоатомиздат, 1984.
