ИЭЛ-О-IX

Один из самых крупных индикаторов этой серии в моей коллекции. Как и у всех ИЭЛ, из названия совершенно непонятно количество (для буквенных вариантов - их 12) и расположение сегментов.

Индикатор использовался в различной аппаратуре отображения знаковой и символической информации при построении мнемосхем на табло.

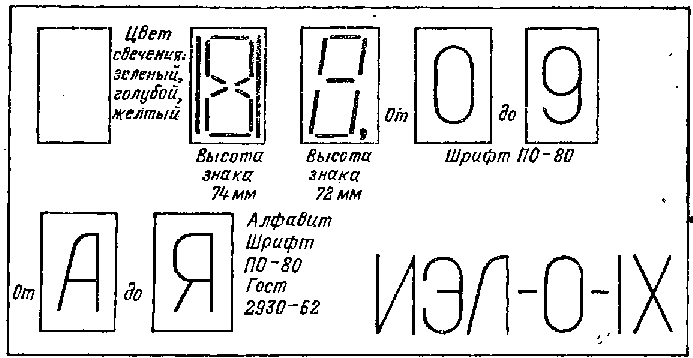

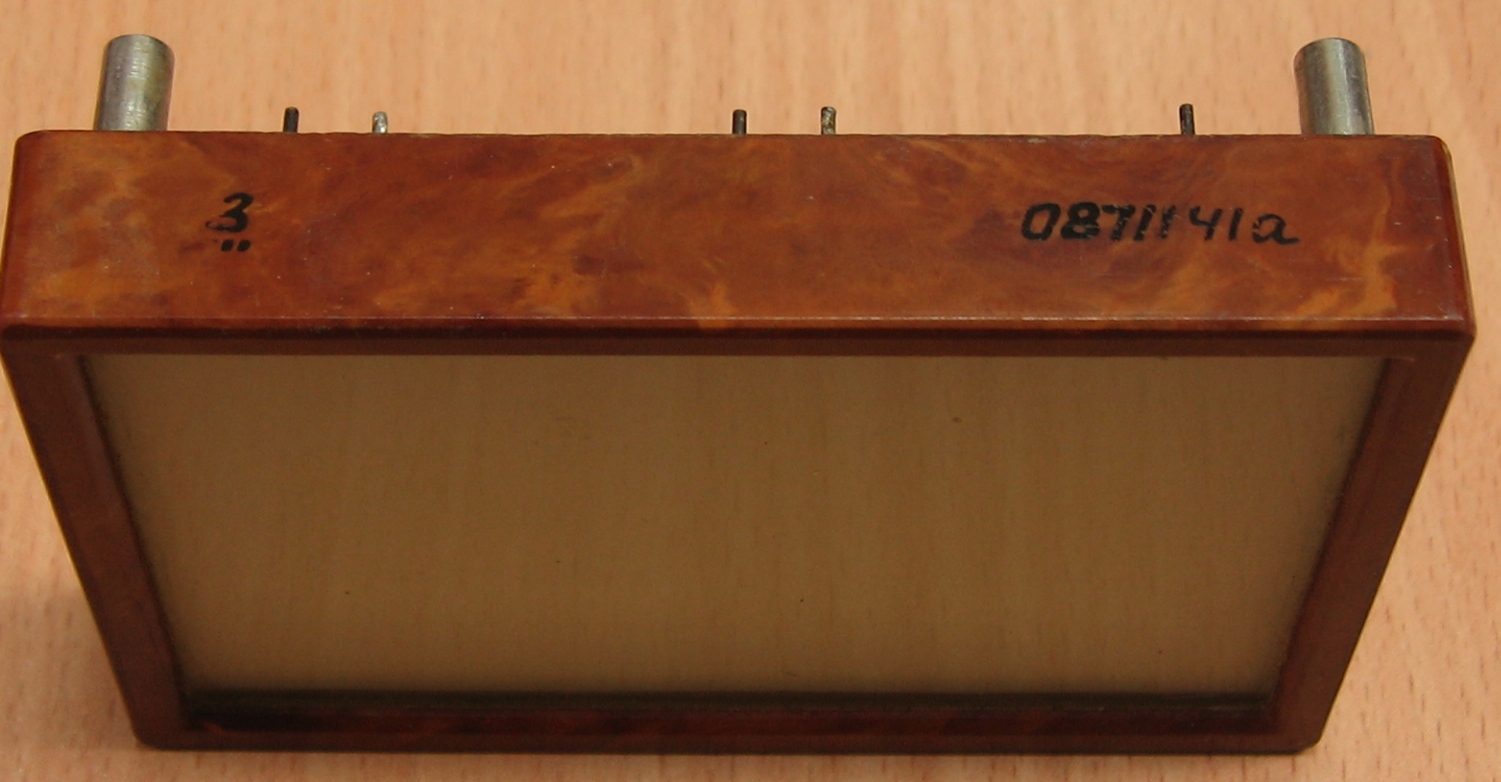

Воспроизводимое изображение - цифры от 0 до 9, русский алфавит, знаки, чистые поля:

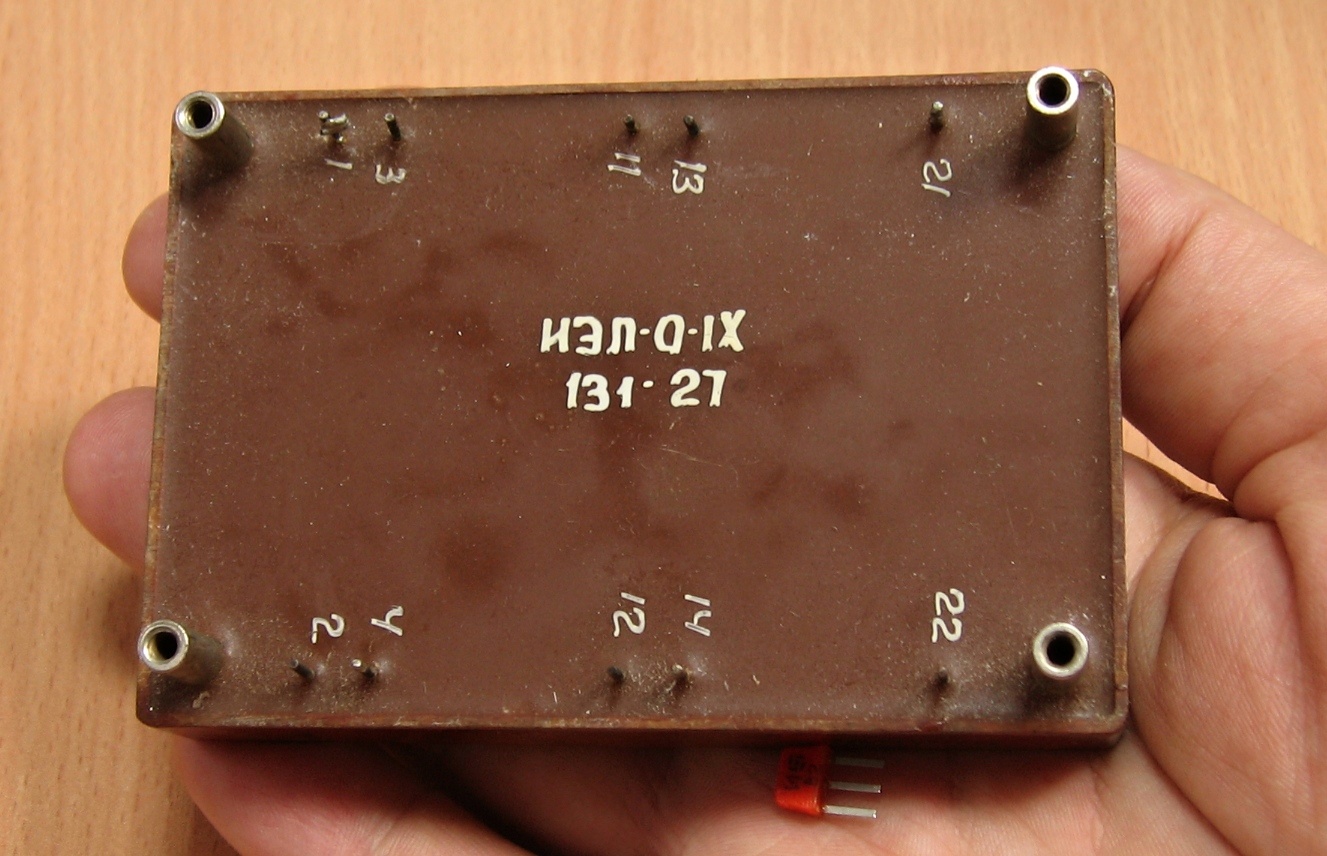

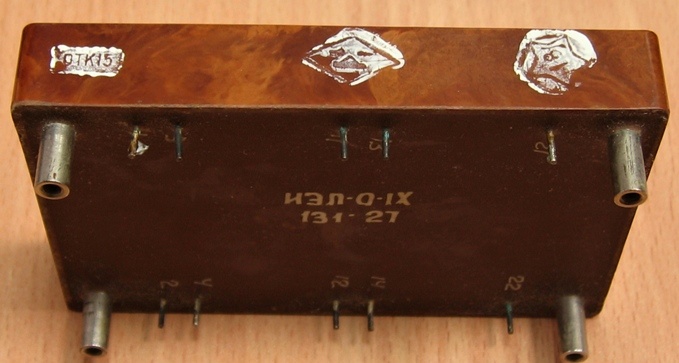

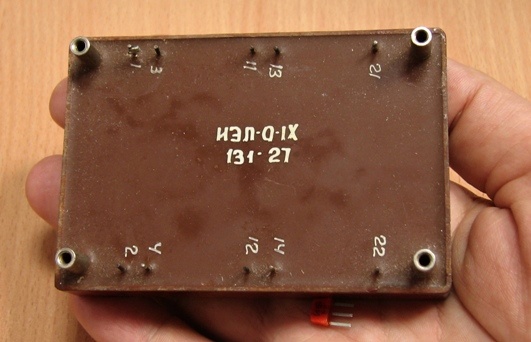

Производитель - Киевский завод реле и автоматики.

Электрические параметры

Высота символа - 74 мм
Размер стекла - 60*90 мм
Габарит корпуса - 65*95*25,3мм
Яркость индикатора
голубого цвета - 6...20 кд/м2
зеленого - 15...40 кд/м2
желтого - 3...15 кд/м2
Напряжение возбуждения эффективное - 220 В
Ток потребления - 4,5...12мА
Предельное напряжение возбуждения - 180...250 В
Диапазон рабочей частоты возбуждения
в режиме постоянного питания - 380...420 Гц
в режиме постоянной яркости - 1200 Гц
Диапазон температур окружающей среды -40...+50°С
