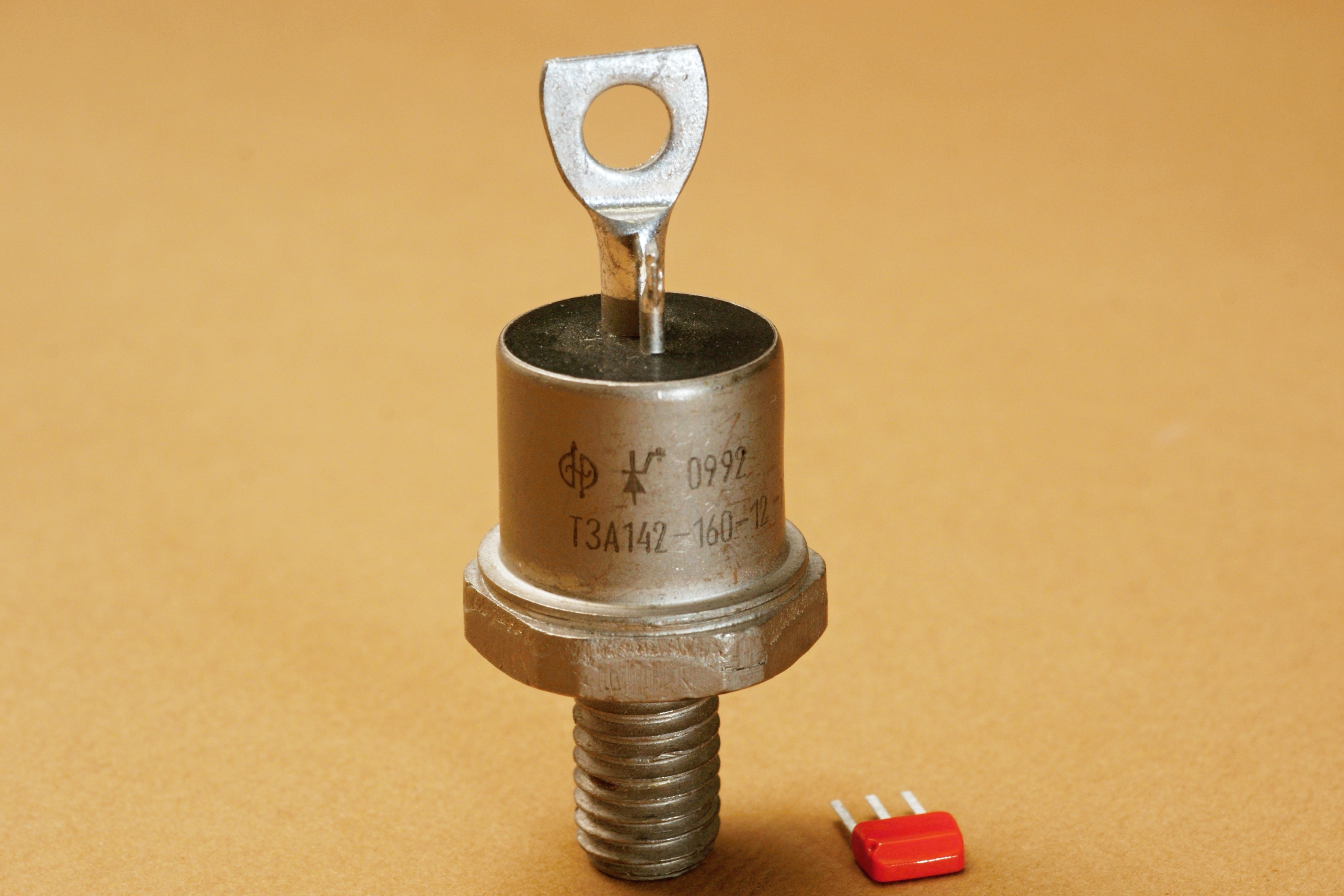

ТЗА142-160

Если вас не удивил запираемый тиристор, то вот более экзотичная вещь - (Т)иристор (З)апираемый (А)симметричный.

У "обычных" тиристоров асимметричная структура, с дополнительным n+ слоем между анодом и n--базой, применяется для уменьшения времени выключения, либо для снижения потерь в открытом состоянии, либо для комбинации того и другого. Какой эффект используется у запираемых тиристоров, точно не знаю, ответа не дает и заводские паспорт и справочный листок. Скорее всего, выигрыш у них именно в скорости выключения.

Обращает на себя внимание непривычно большое значение максимального тока, целых 160 ампер (а есть варианты и на 200)! "Обычные" тиристоры такого габарита коммутируют вдвое меньшие токи, почему же здесь такой выигрыш? Ответ прост - у ТЗА в обозначении указывается максимальный импульсный ток, а у обычных - средний ;))

Производитель - Элемент-Преобразователь (г.Запорожье, Украина).

Электрические параметры

Импульсное напряжение в открытом состоянии - 3,2 В
Обратный ток и ток утечки - не более 12 мА (в импульсе)
Ток удержания - не более 8 А
Отпирающее напряжение управления - не более 2 В (при +25°С)
Отпирающий постоянный ток управления - не более 800 мА (при +25°С)
Запирающий импульсный ток управления - не более 60 А
Скорость нарастания запирающего тока управления - 15 А/мкс
Обратный импульсный ток управления - не более 100 мА
Время включения - не более 4 мкс
Время выключения - не более 5...6,3 мкс (в зависимости от группы)
Повторяющееся импульсное напряжение в закрытом состоянии - от 500 до 1200 В (в зависимости от класса)
Ударный ток - 360 А
Допустимое среднее значение тока в открытом состоянии - 45 А
Критическая скорость нарастания тока - 200 А/мкс
Критическая скорость нарастания напряжения - 200...1000 В/мкс (в зависимости от группы)
