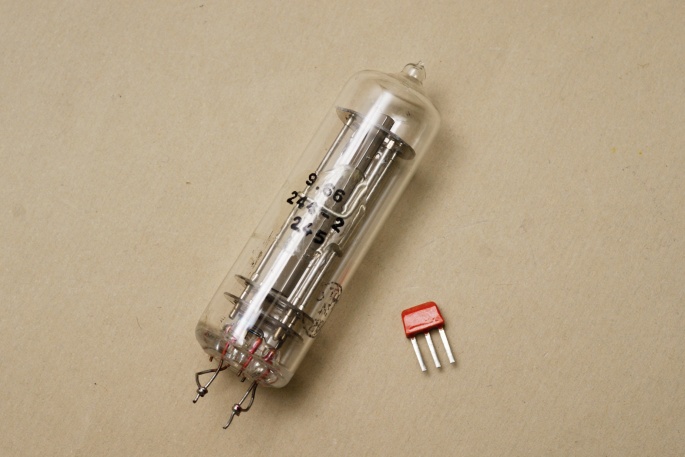

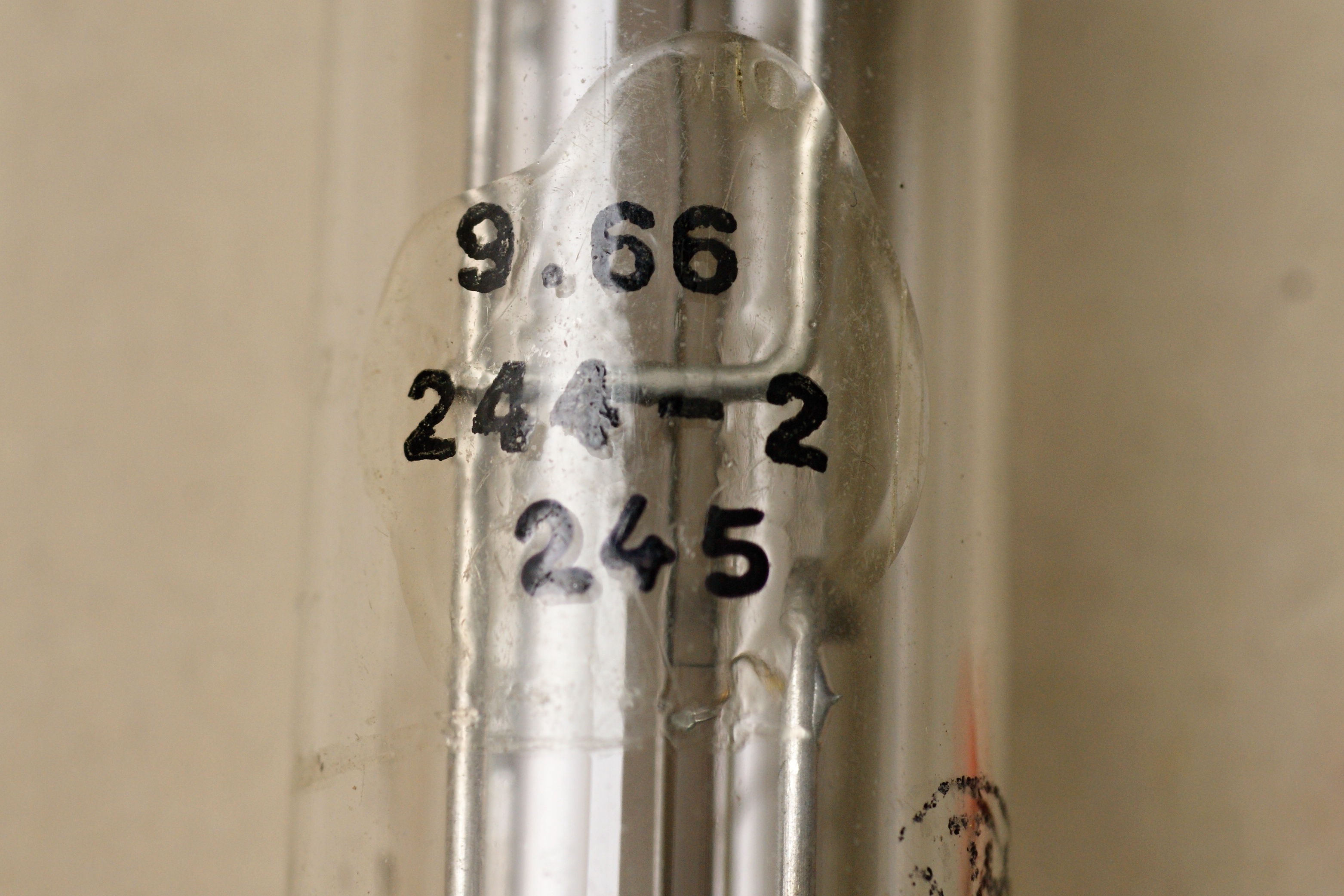

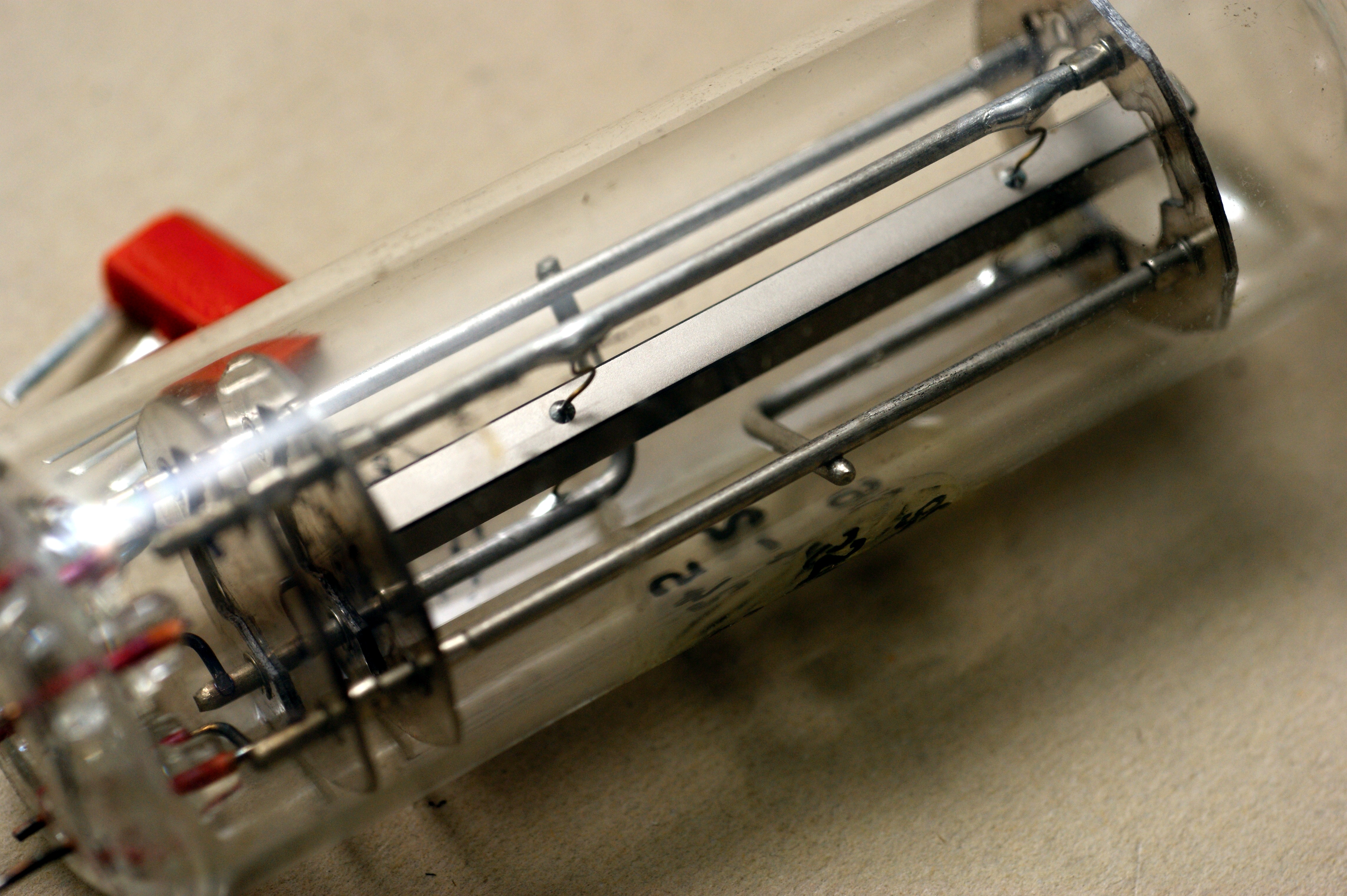

Кварцы в стеклянном корпусе

4 кГц IVB-20БХ С1 ТЦ0.338.140
5,7 кГц К-33*
6940 Гц 3в3.380.032
6,940 кГц 3в3.380.164
6,940 кГц 3в3.380.165
8,000 кГц IIВ ТЦ0.338.104
9000 Гц РПК-1
9 кГц В1 ТЦ0.208.009
10 кГц 3в3.380.033
10 кГц IIВ ТЦ0.338.104
12,8 кГц IIВ ТЦ0.338.104
17,333 кГц РК202СЕ
20 кГц РК202СУ
60 кГц РК68ЭК
76,8 кГц РК74СЕ
84,065 кГц РК126С
103.990 кГц РКС-В-13
108, 918 кГц РК255СТ
127,750 кГц ТЦ0.329.311 (КФ-1)
200 кГц IIВ С2 ГОСТ 11599-67
200 кГц РКС-В-2
200 кГц ТЦ3.293.094 (КГ-22)
1000 кГц ТЦ3.293.141 (ВТ-1000)
2000 кГц РК180ДГ
2000 кГц РК257ДГ
5,000 МГц ЦЛ3.380.019
8,388 МГц РК322
10000 кГц IIIВ (ТЦ0.338.104?)
15300 кГц РВ-89-32/14
120 МГц РВ19-14ЕТ
280 МГц РК212ЭБ

10 МГц Г-12

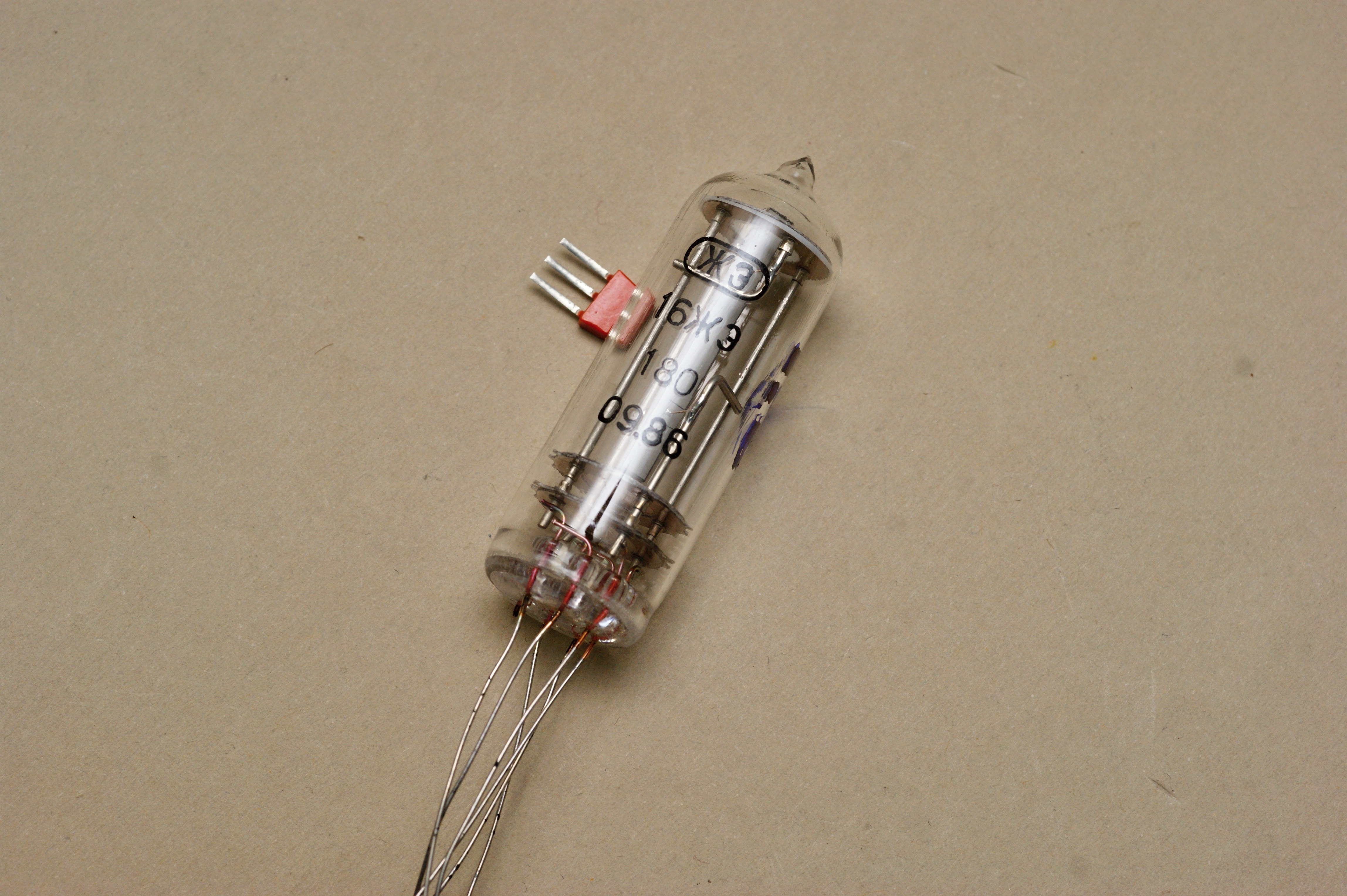

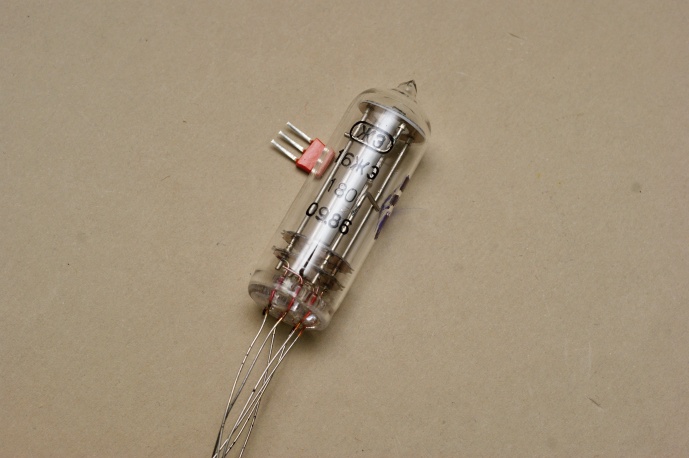

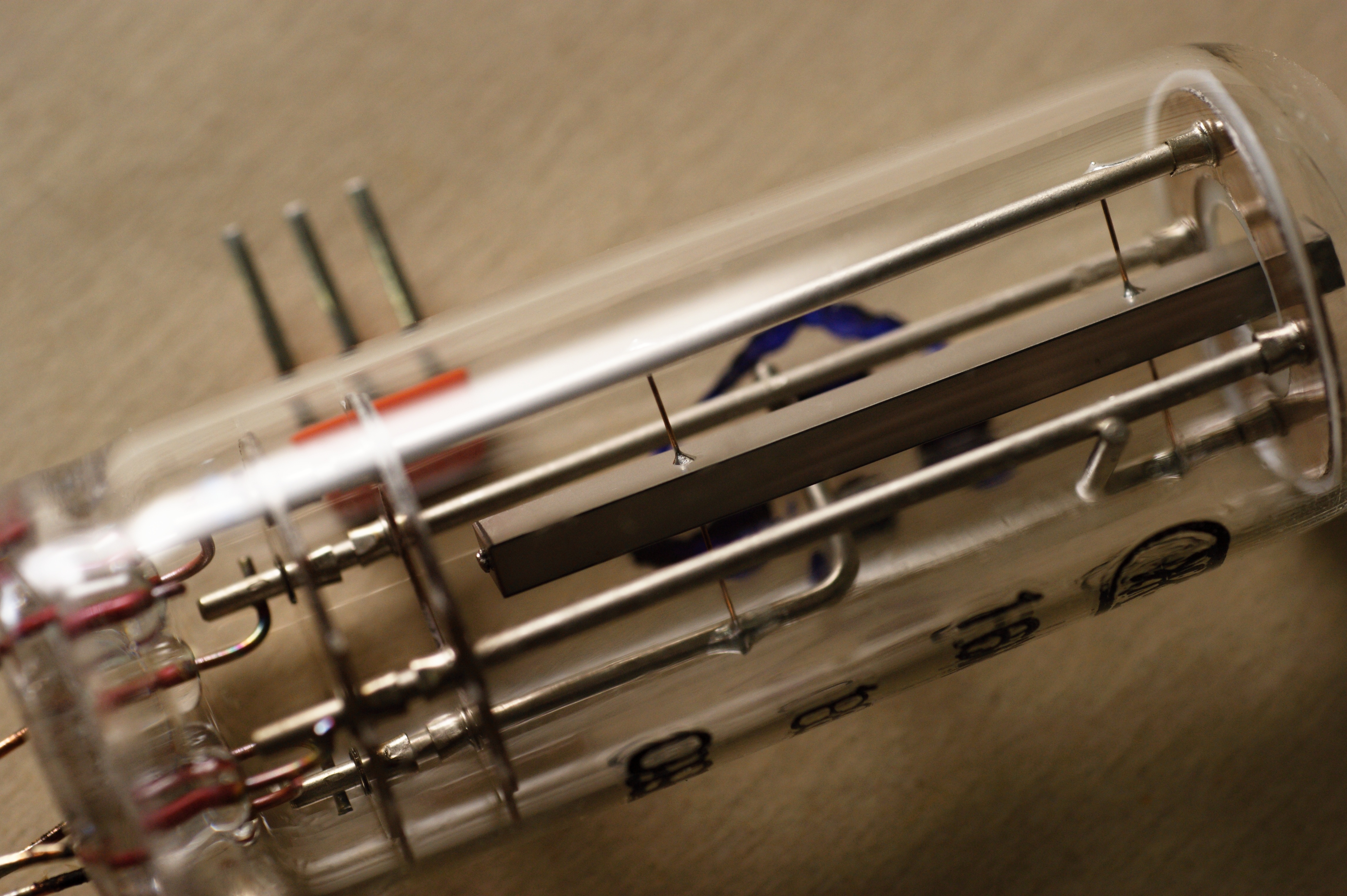

? кГц ЖЭ3.380.000 (16Ж)
? кГц 1536Г
? кГц 008-023
? кГц ЕФ
? кГц КП
? кГц КР-12
? КФ-4
? КФ-5

2500 Гц (?)
9998,8 Гц (?)
10,5 кГц (?)
97,065 кГц (?)
100 кГц (?)
300,075 кГц (?)
500 кГц (?)
1000 кГц (РК-58?)
5,000 МГц вар.2 (?)
12578,125 кГц (?)

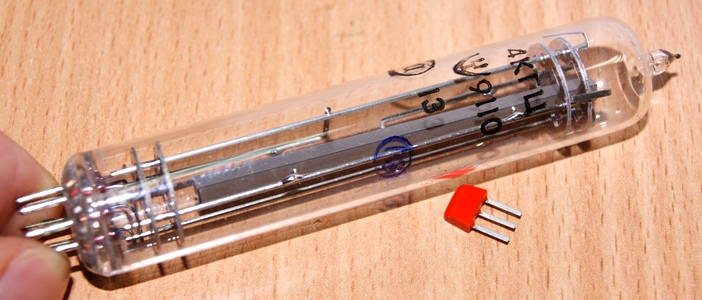

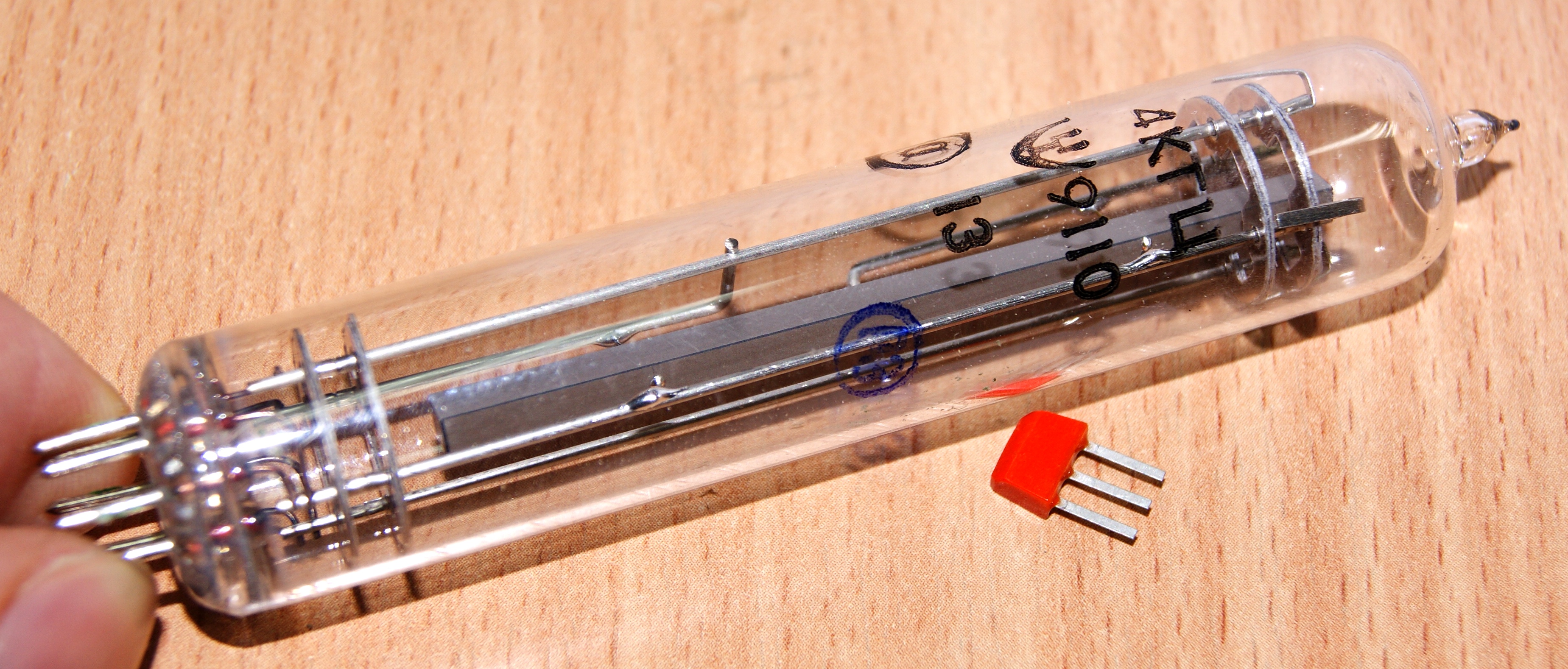

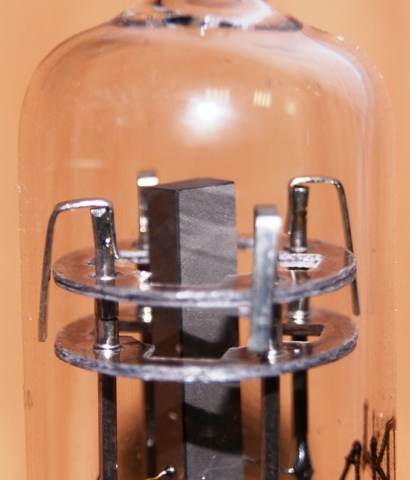

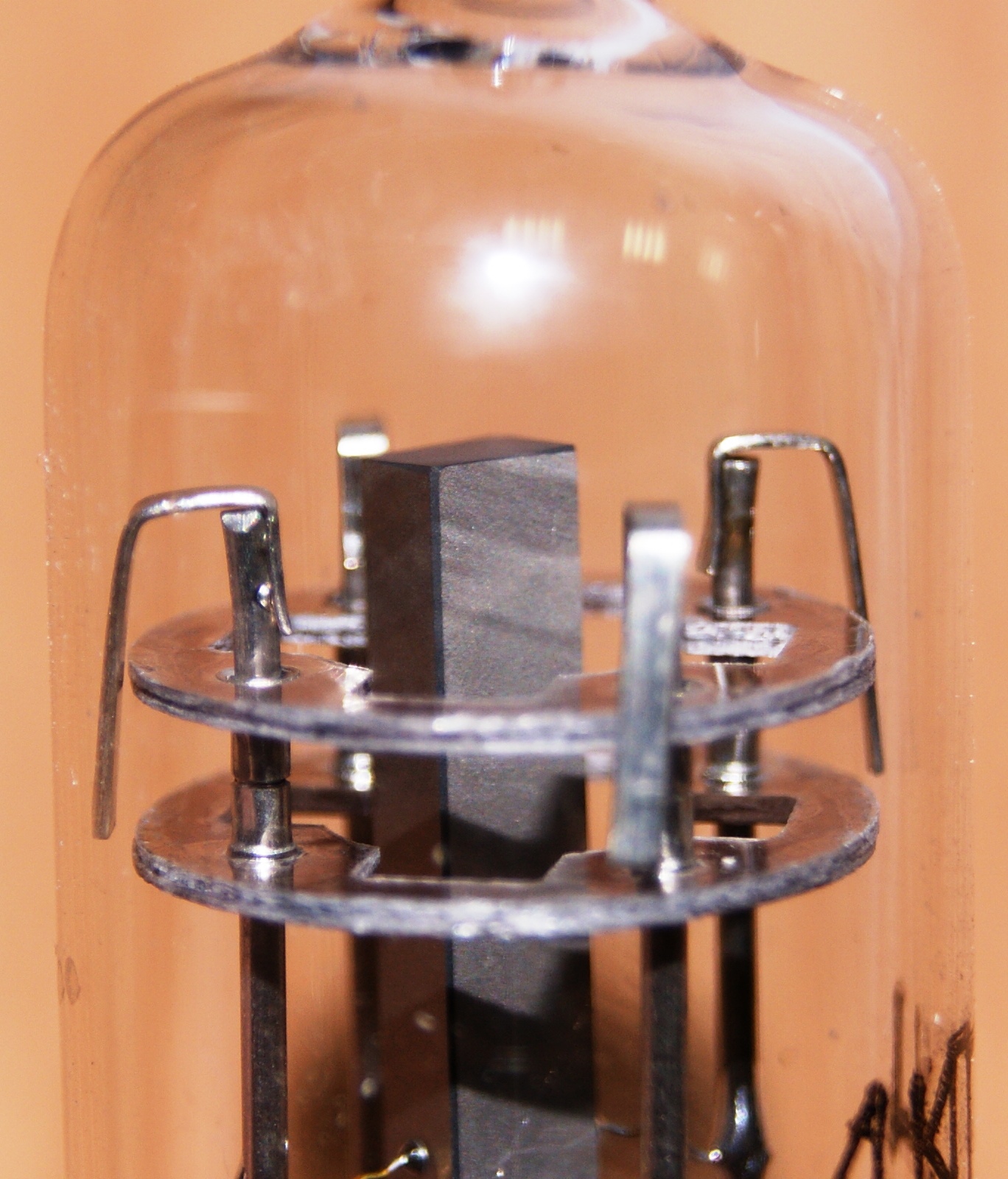

IVВ-20БХ-4 кГц-С1 ТЦ0.338.140ТУ

Самый низкочастотный из серийных отечественных кварцевых резонаторов (изделия частного применения были и в 1 кГц). По крайней мере, если судить по справочникам...

Это довольно старый тип, разработанный еще питерским заводом им. Козицкого; предполагаю, это вообще один из первых в стеклянном пальчиковом корпусе.

Такие вакуумные резонаторы были трехполюсными и выпускались на диапазон от 4 до 40 кГц, т.е. исключительно низкочастотными, с фиксированной сеткой частот. По сравнению с более поздними разработками, характеристики точности и термостабильности у них были довольно невысокими, как и устойчивость к вибрации и ударам (как пример, резонаторы IV группы выдерживали вибрацию уровнем лишь до 2,5 g).

Производитель - питерский "Морион", который представляет собой кварцевое подразделение того же завода им. Козицкого, в 1971 году выделившееся в самостоятельное предприятие.

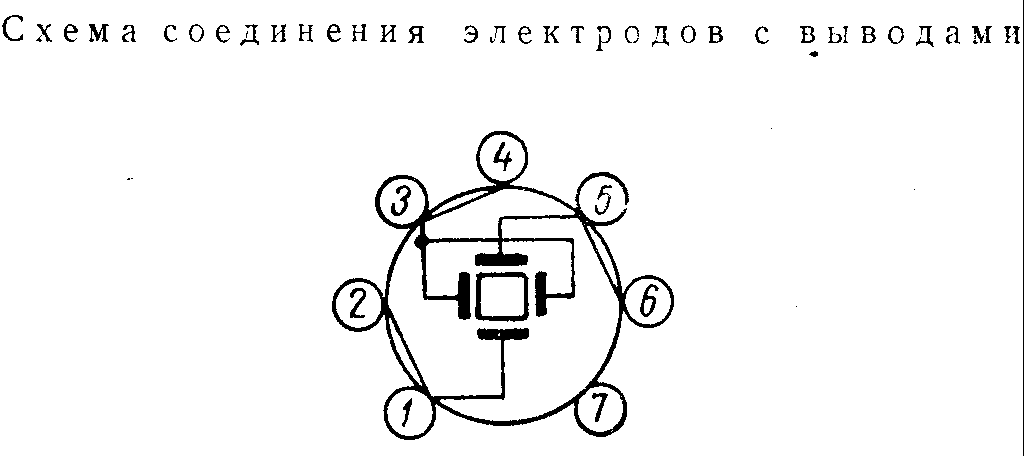

Заводской паспорт и справочные данные на него.

Как видно, мой образец был рассчитан на работу по IV группе условий эксплуатации, с условным классом точности настройки "20" (т.е. не хуже +/-100х10-6), в диапазоне температур "Б" (-10...+60°С), класс температурной нестабильности "Х" (т.е. 150 ppm), конструктивное исполнение С1 (с жесткими выводами).

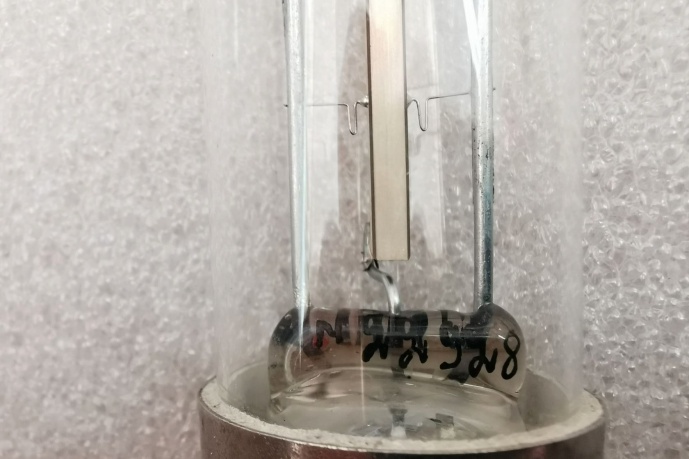

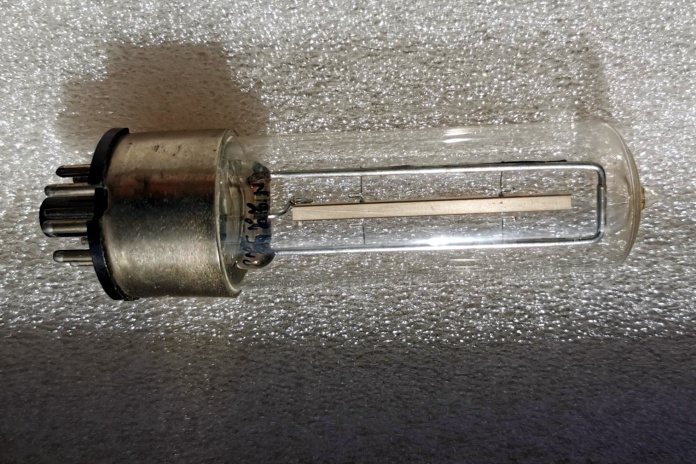

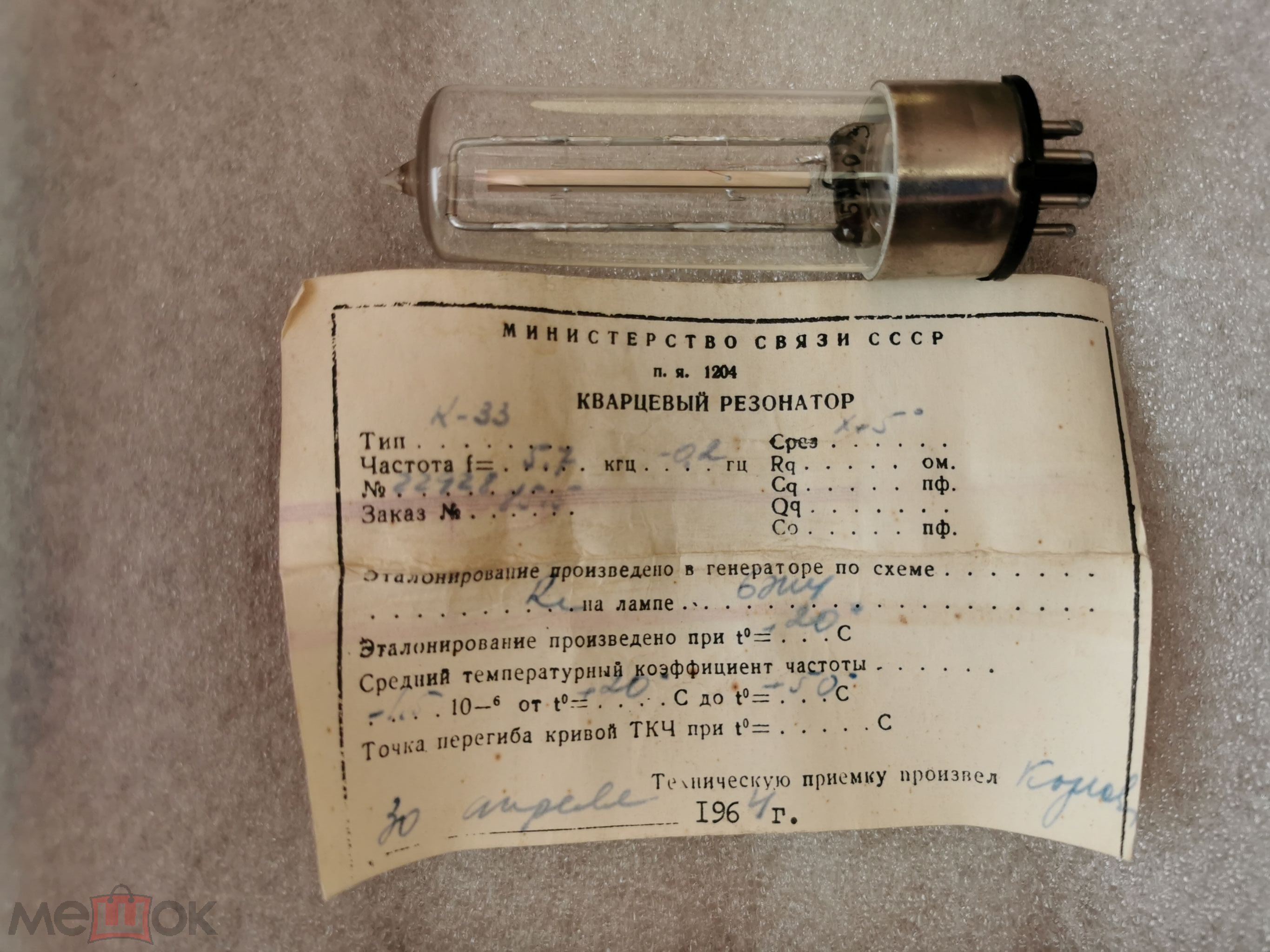

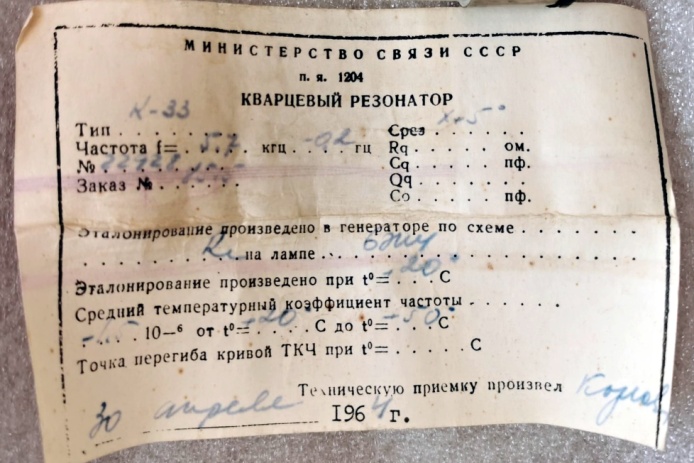

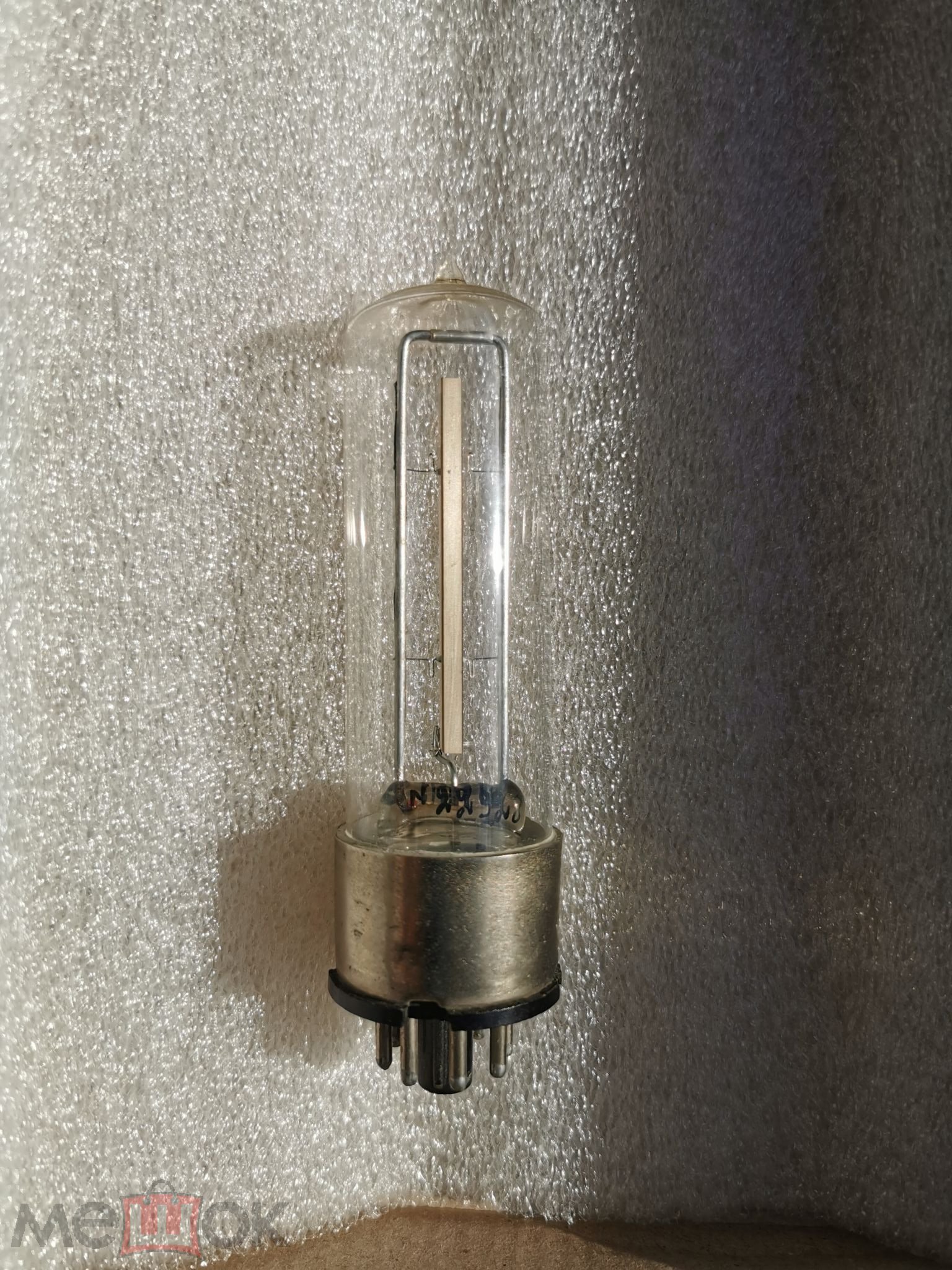

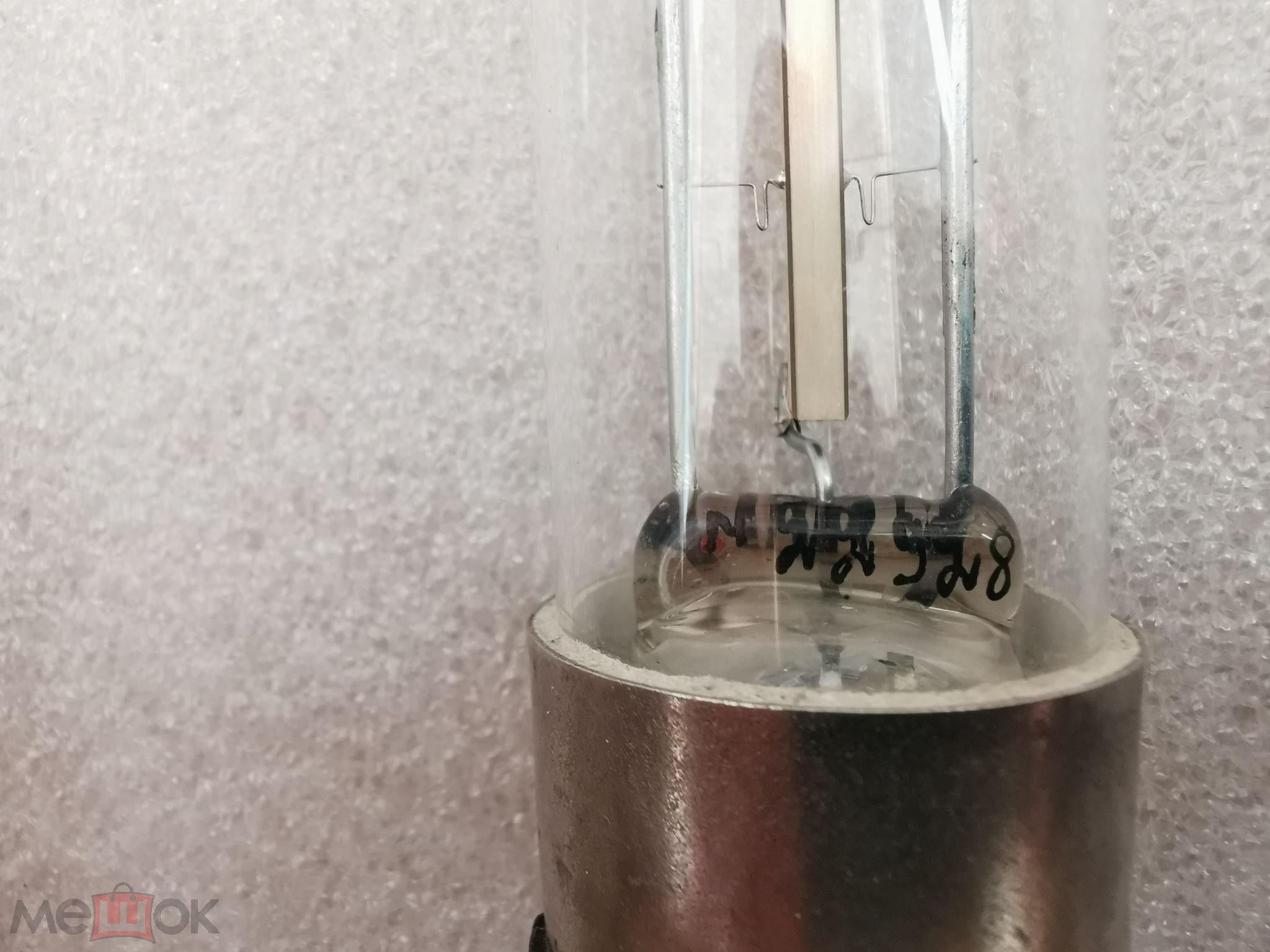

К-33 5,7 кГц

кварцевый резонатор К-33
(фото с аукциона Мешок)

Резонатор звукового диапазона от некоего завода "п.я.1204". Предположительно, это завод №36 (опытный) при Центральном НИИ Связи (затем НИИ-100, ныне НИИ Радио).

кварцевый резонатор К-33
(фото с аукциона Мешок)

кварцевый резонатор К-33
(фото с аукциона Мешок)

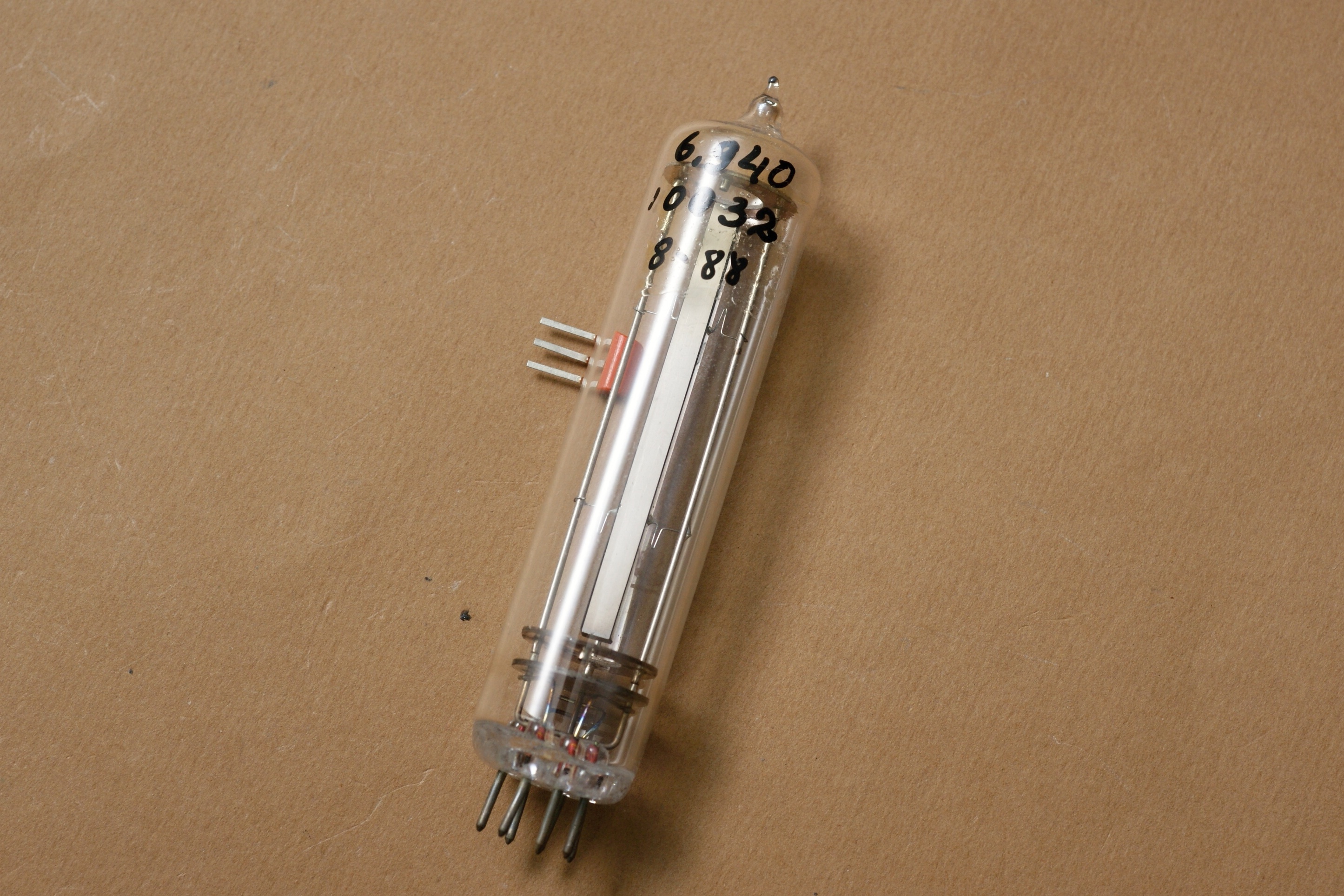

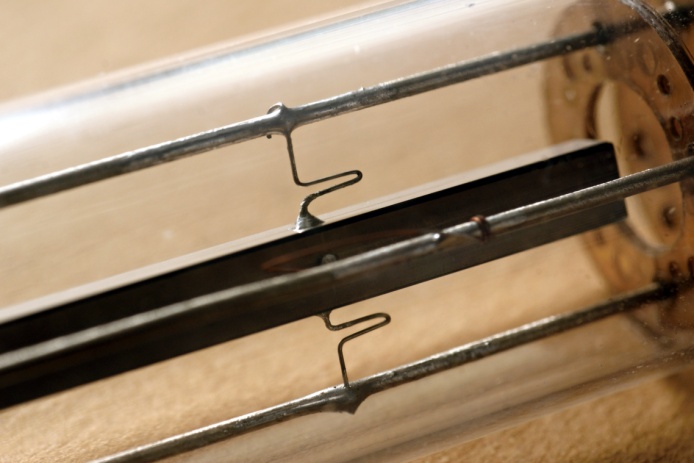

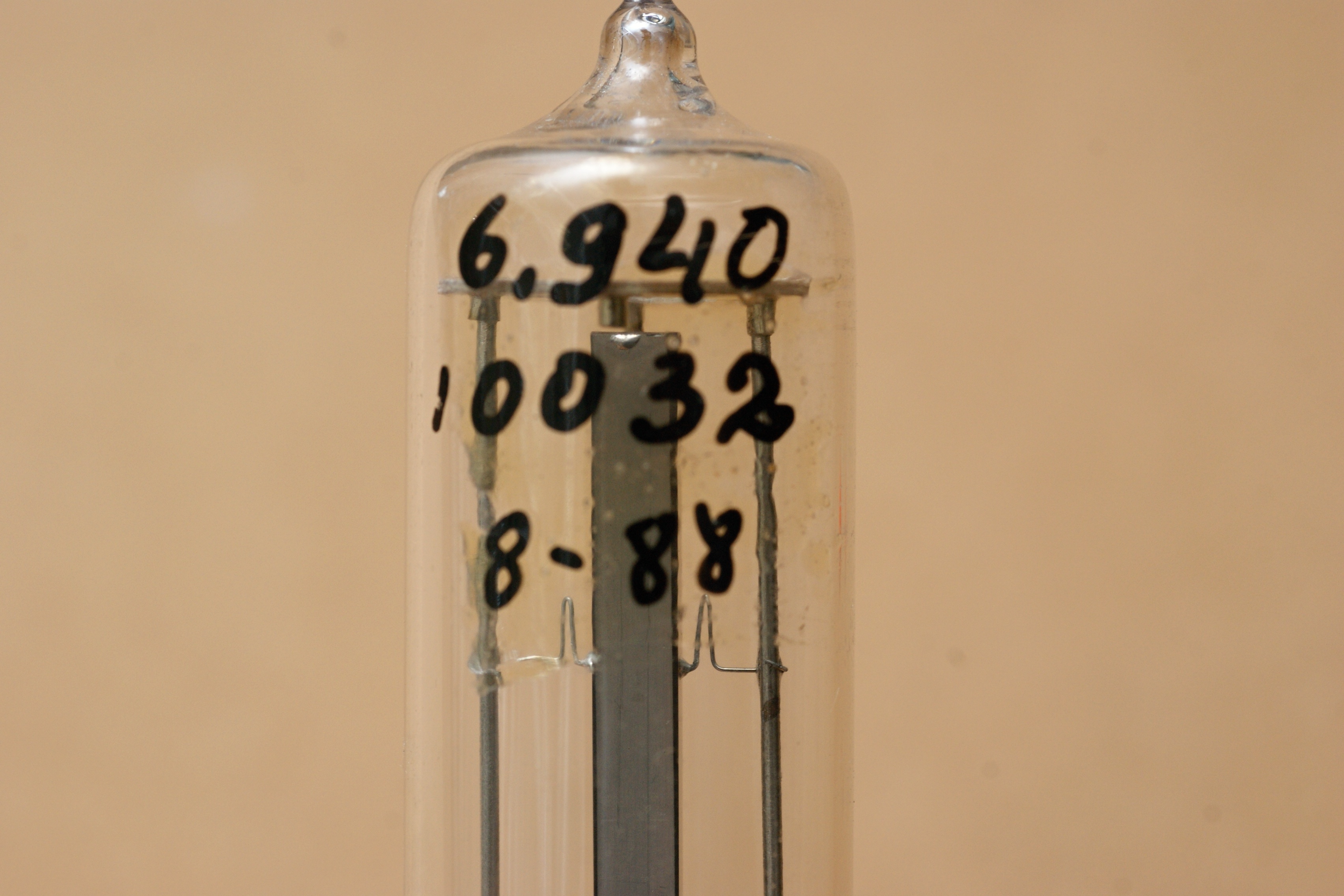

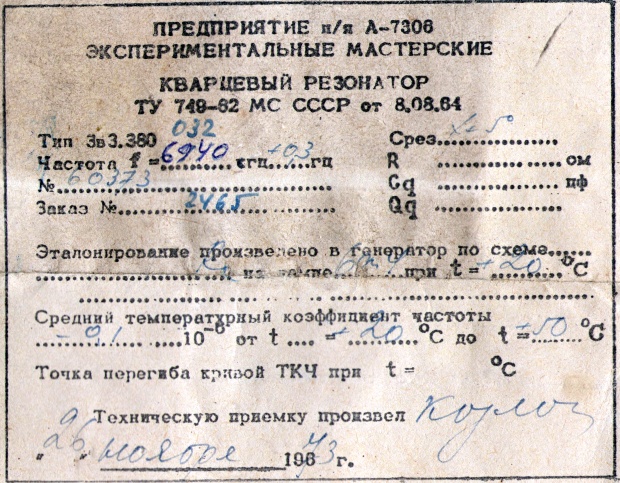

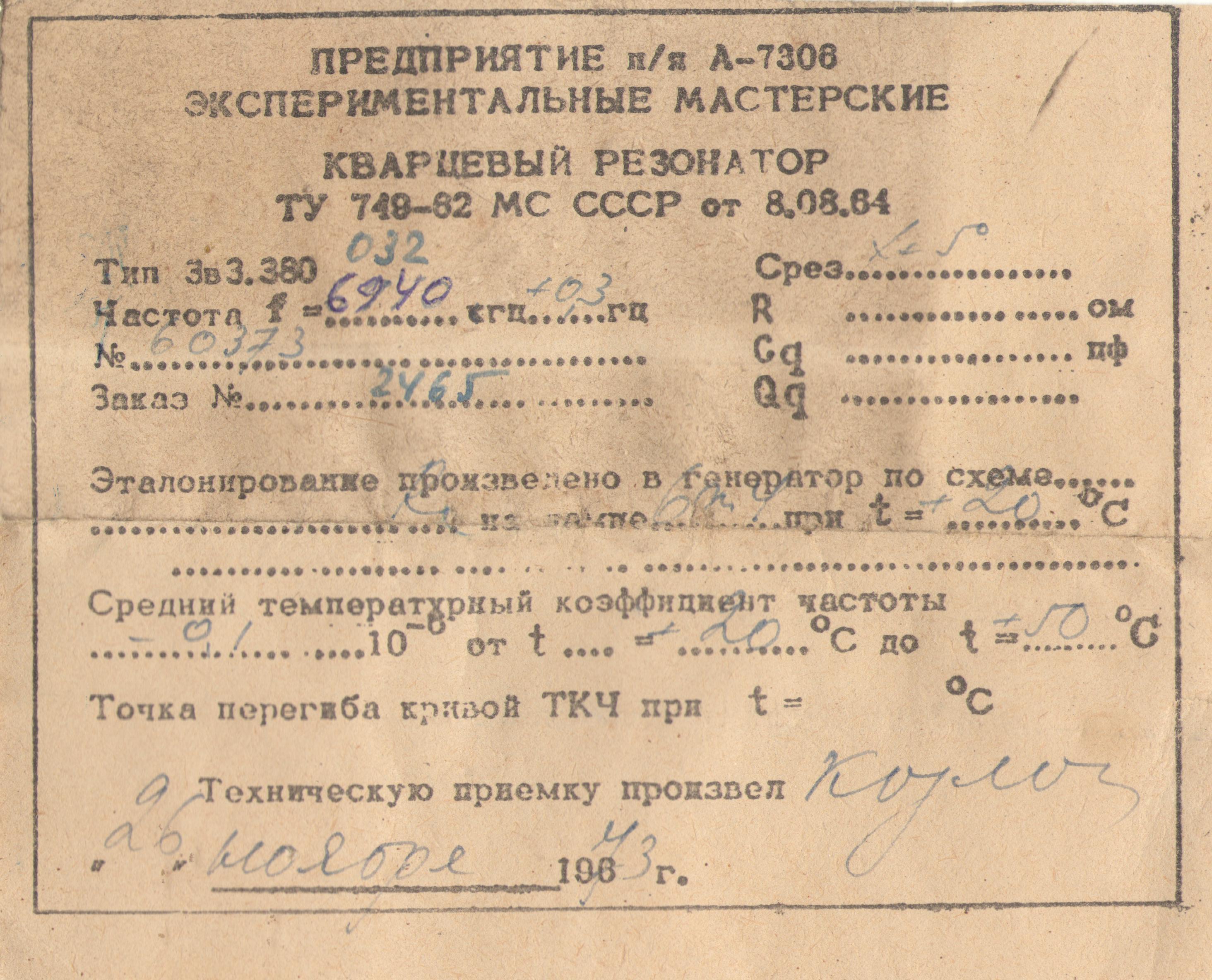

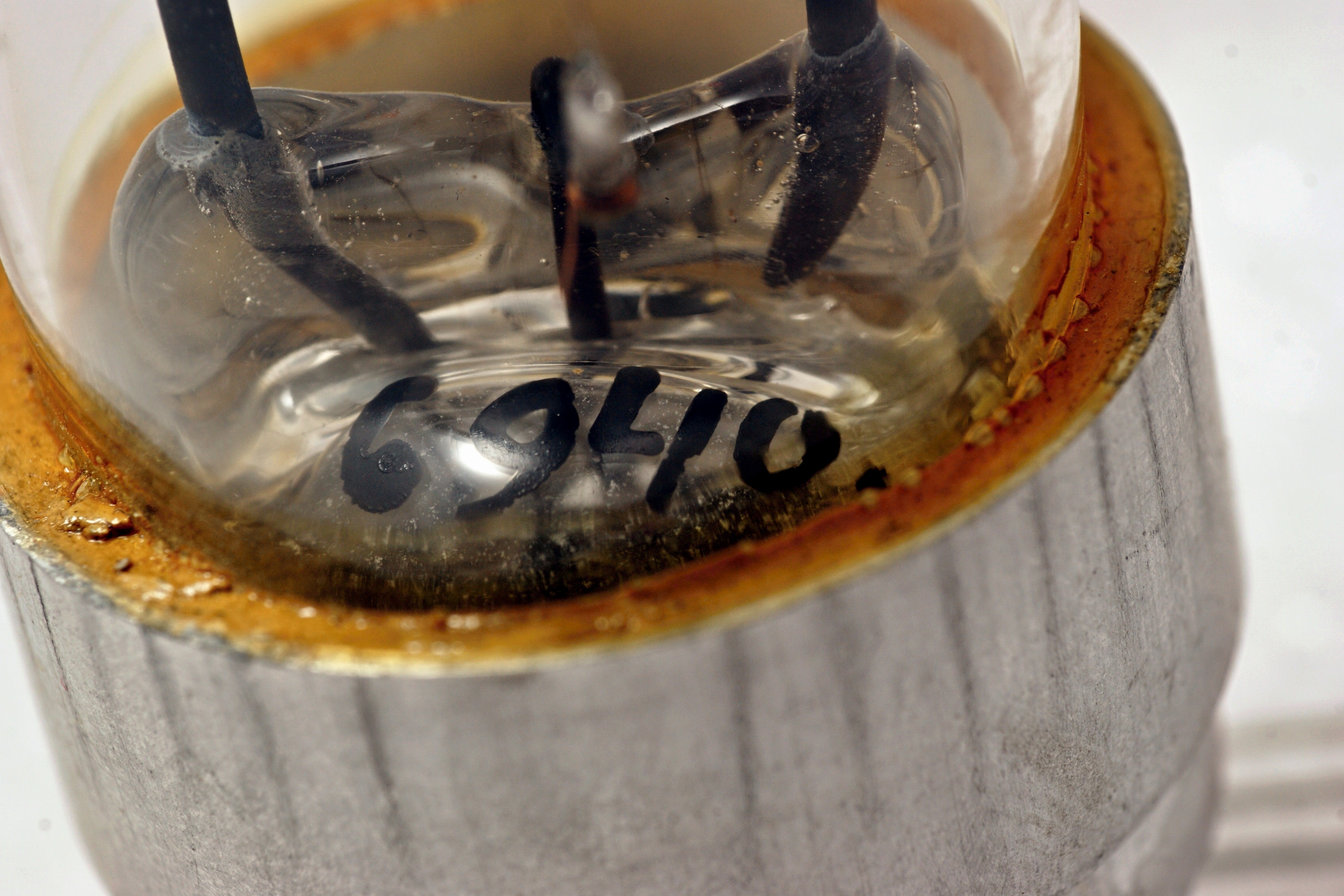

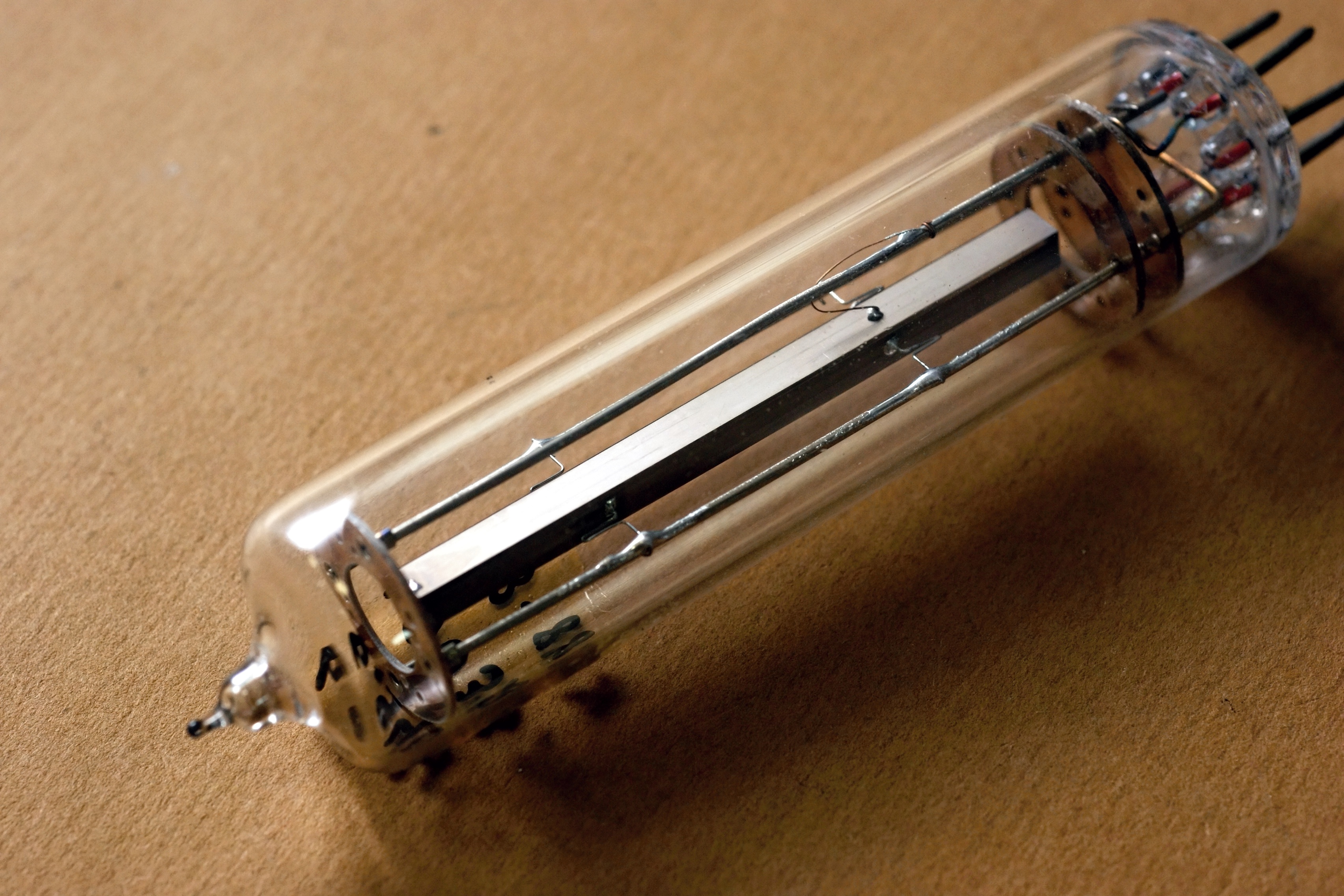

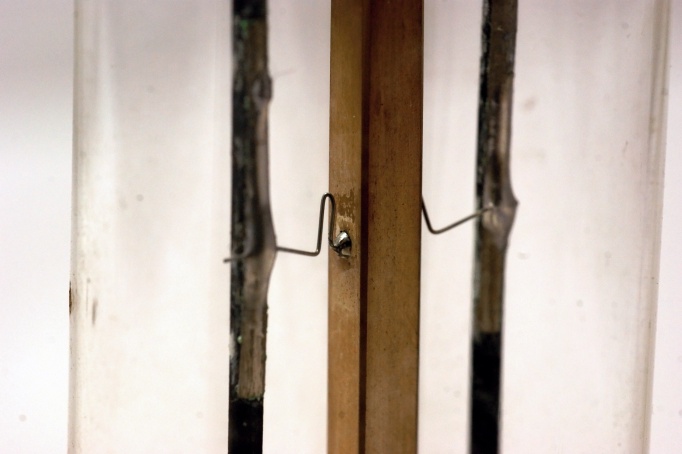

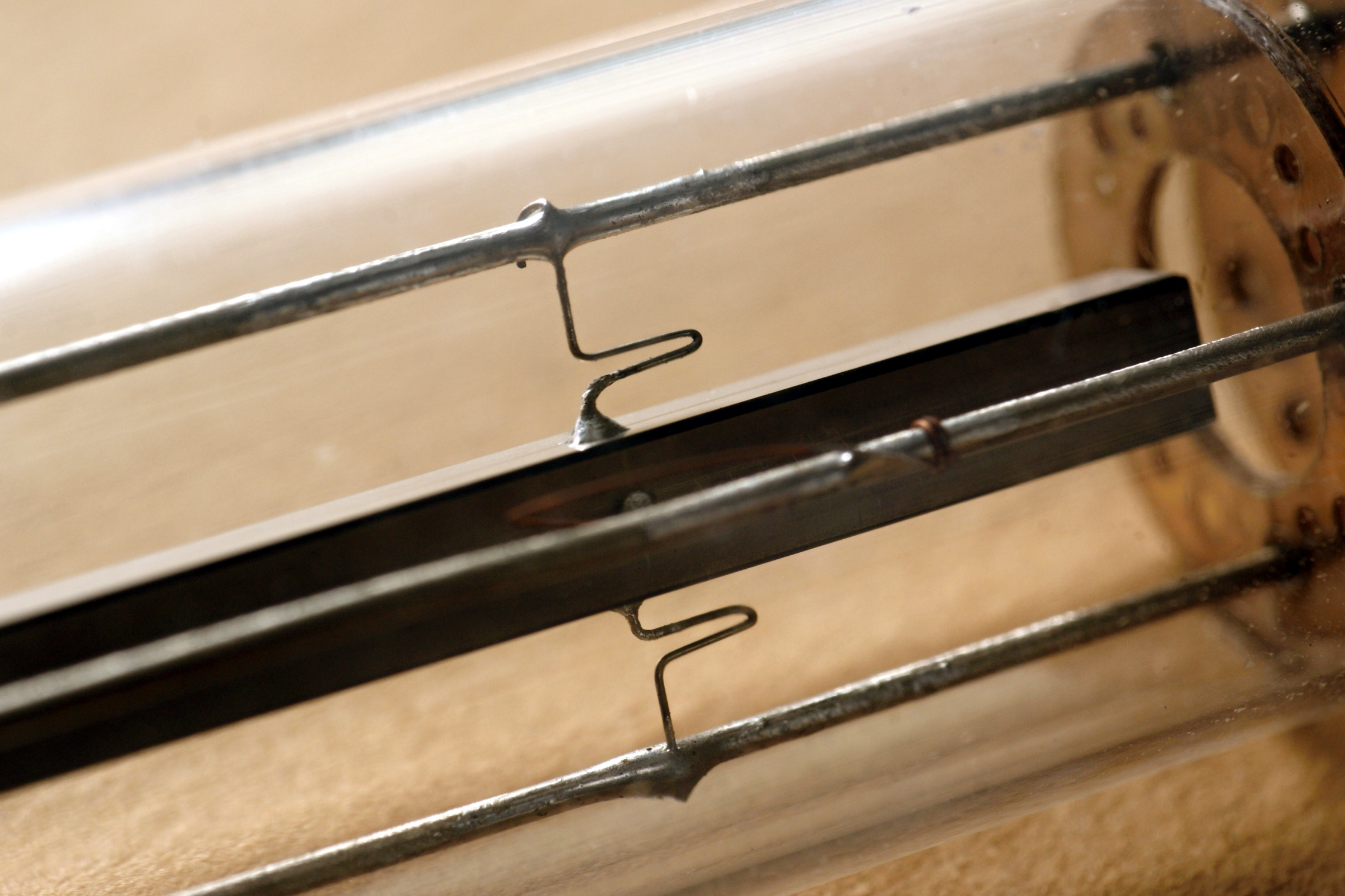

6940 Гц 3в3.380.032

Резонатор 1973 года, но заметно более архаичной конструкции, чем можно было бы ожидать для 70-х.

История его, очевидно, совпадает с резонатором по 3в3.380.033 ТУ.

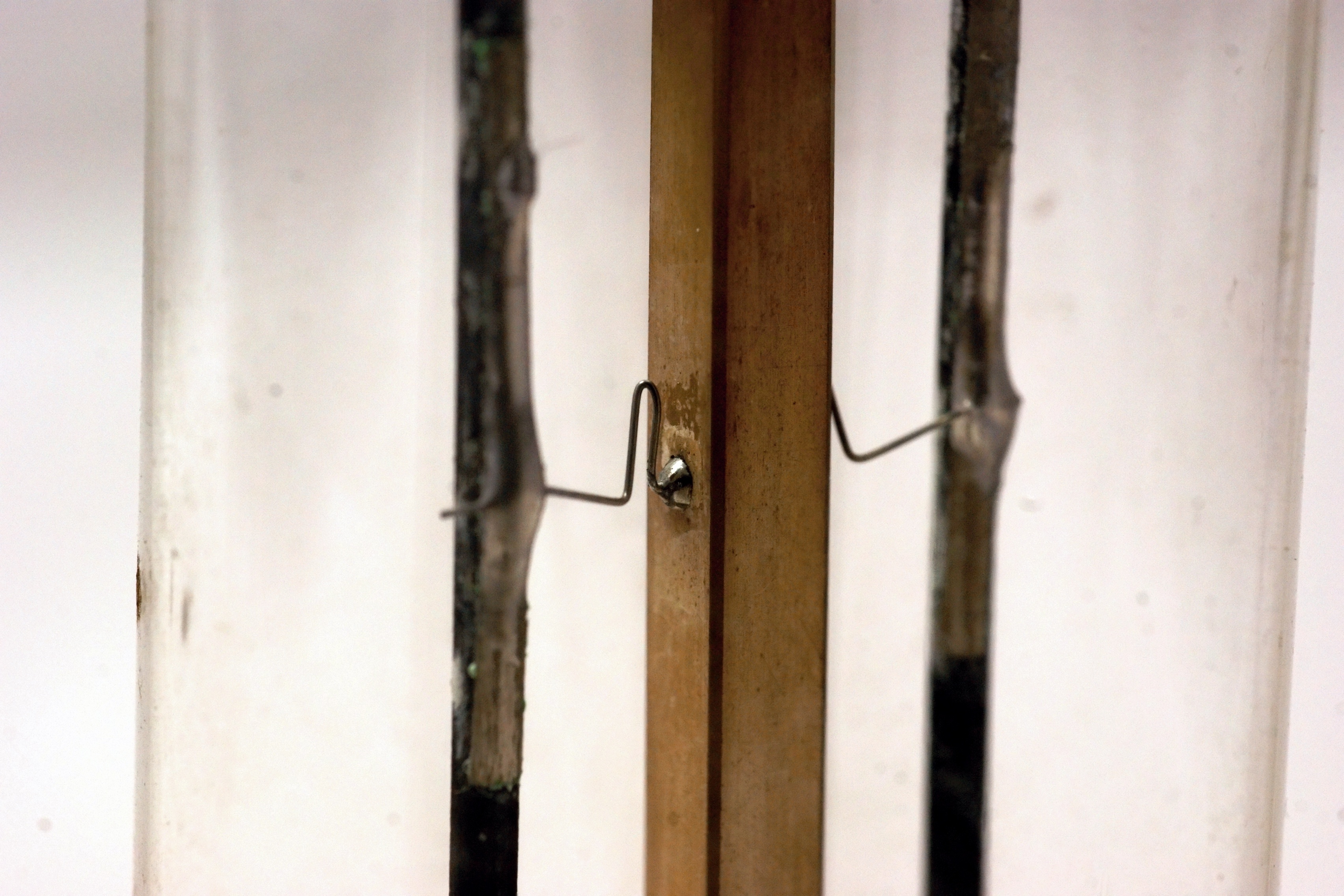

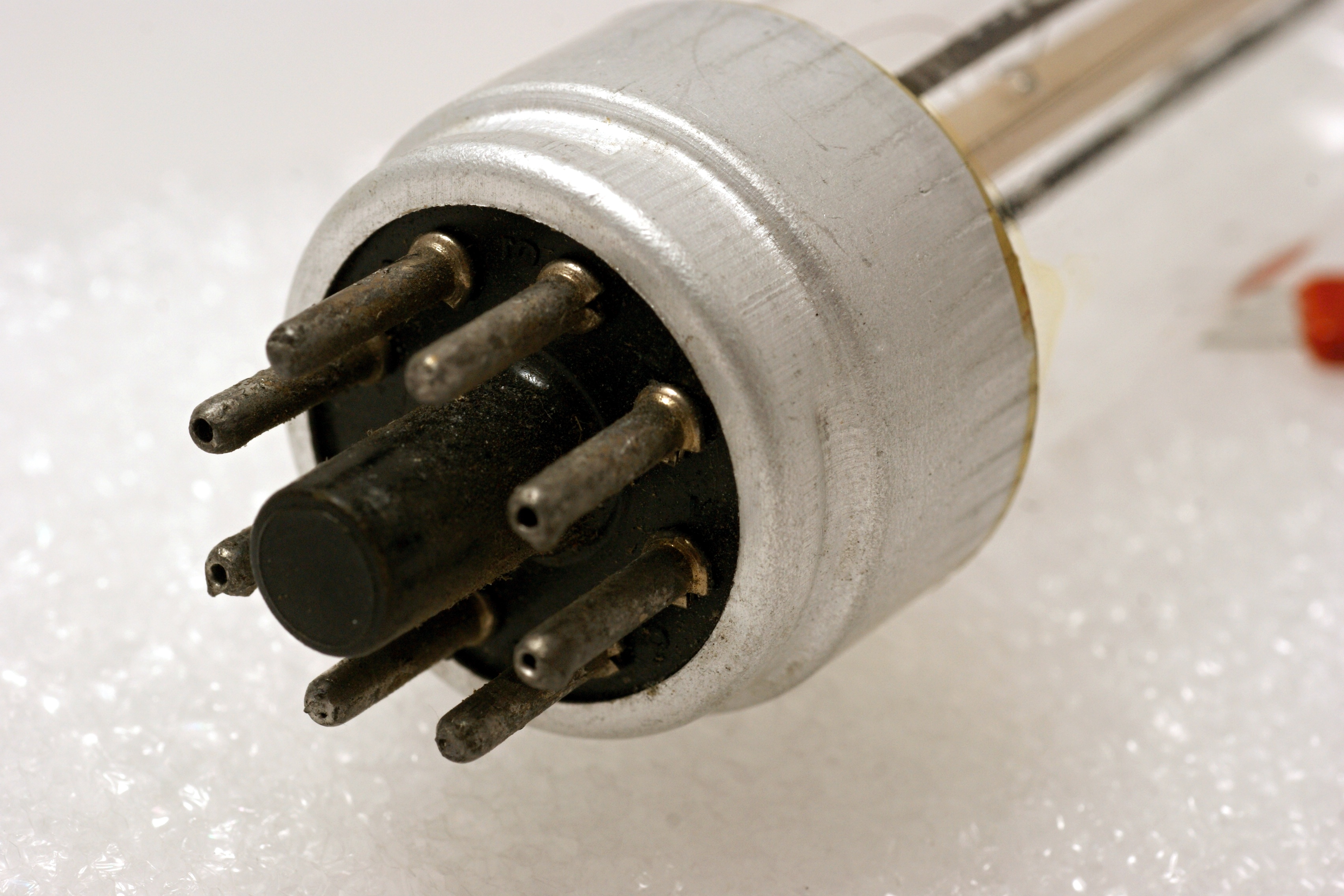

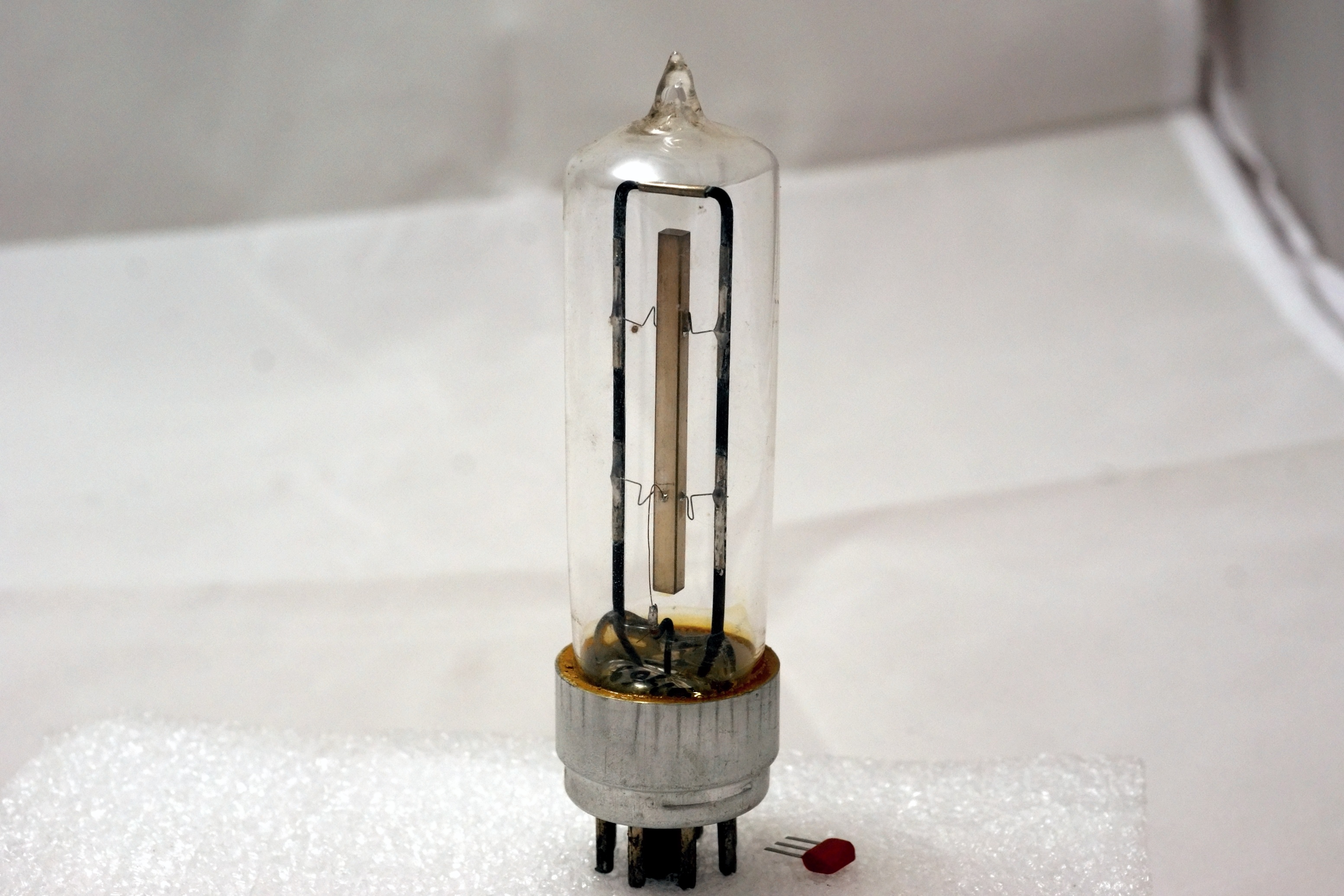

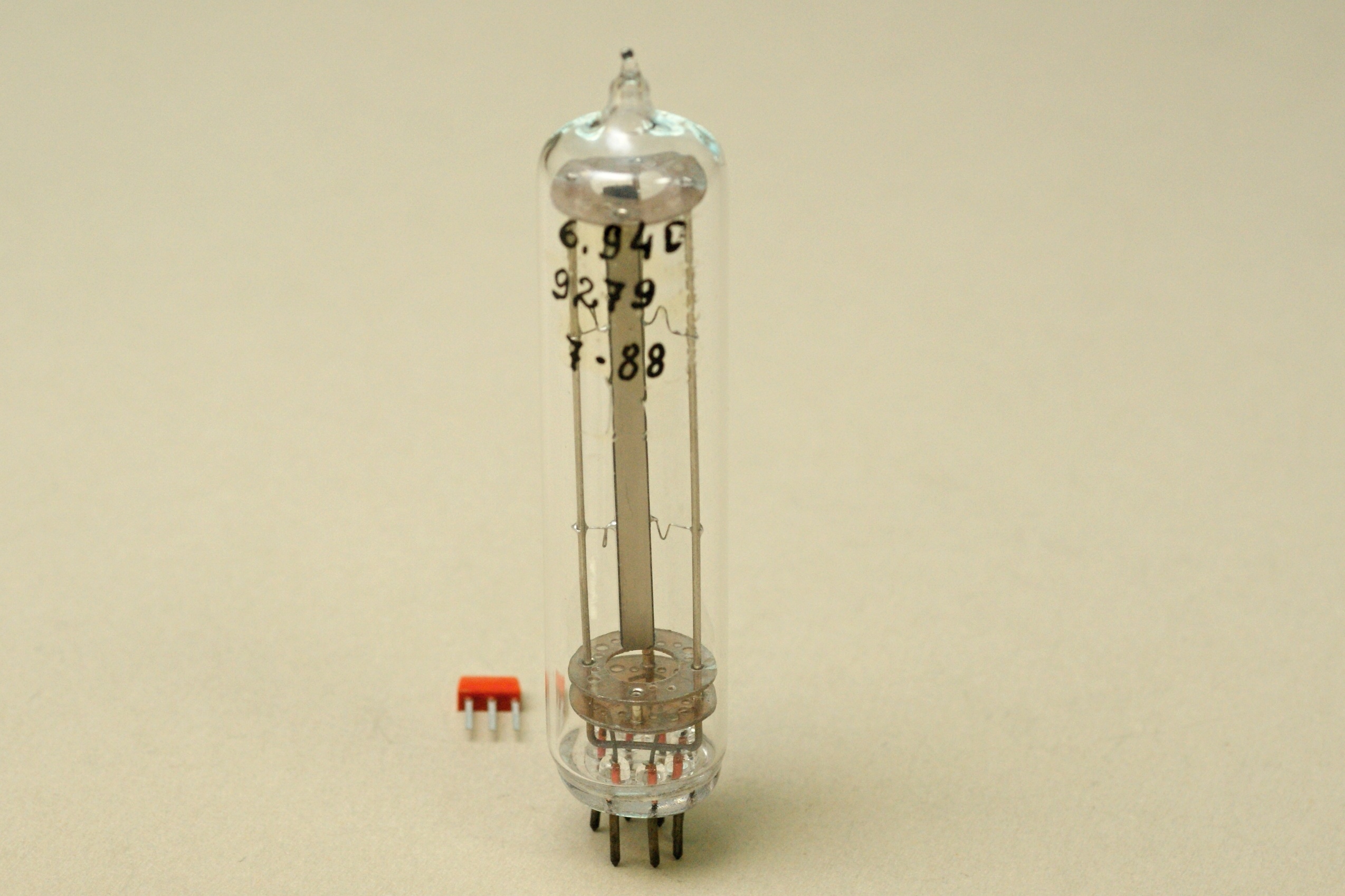

6,940 кГц 3в3.380.164 и 3в3.380.165

кварцевый резонатор по 3в3.380.165

Интересные резонаторы. Выпущены уже в позднесоветское время, однако в заводском паспорте указано, что это опытный экземпляр. При этом каких-то суперспособностей у него, похоже нет, и к 1988 году эксперименты с такими резонаторами должны были бы остаться в прошлом. Так что "опытность", полагаю, обусловлена тем, что объём заказа был слишком мал для серийного цеха и точили их на опытном производстве.

Производство это - московского НИИ Радио.

При этом есть второй вроде бы точно такой же резонатор - частота, срез и всё остальное совпадают, даже номер заказа. А вот ТУ уже другие, см. паспорт от него!

кварцевый резонатор по 3в3.380.164

кварцевый резонатор по 3в3.380.165

кварцевый резонатор по 3в3.380.165

кварцевый резонатор по 3в3.380.165

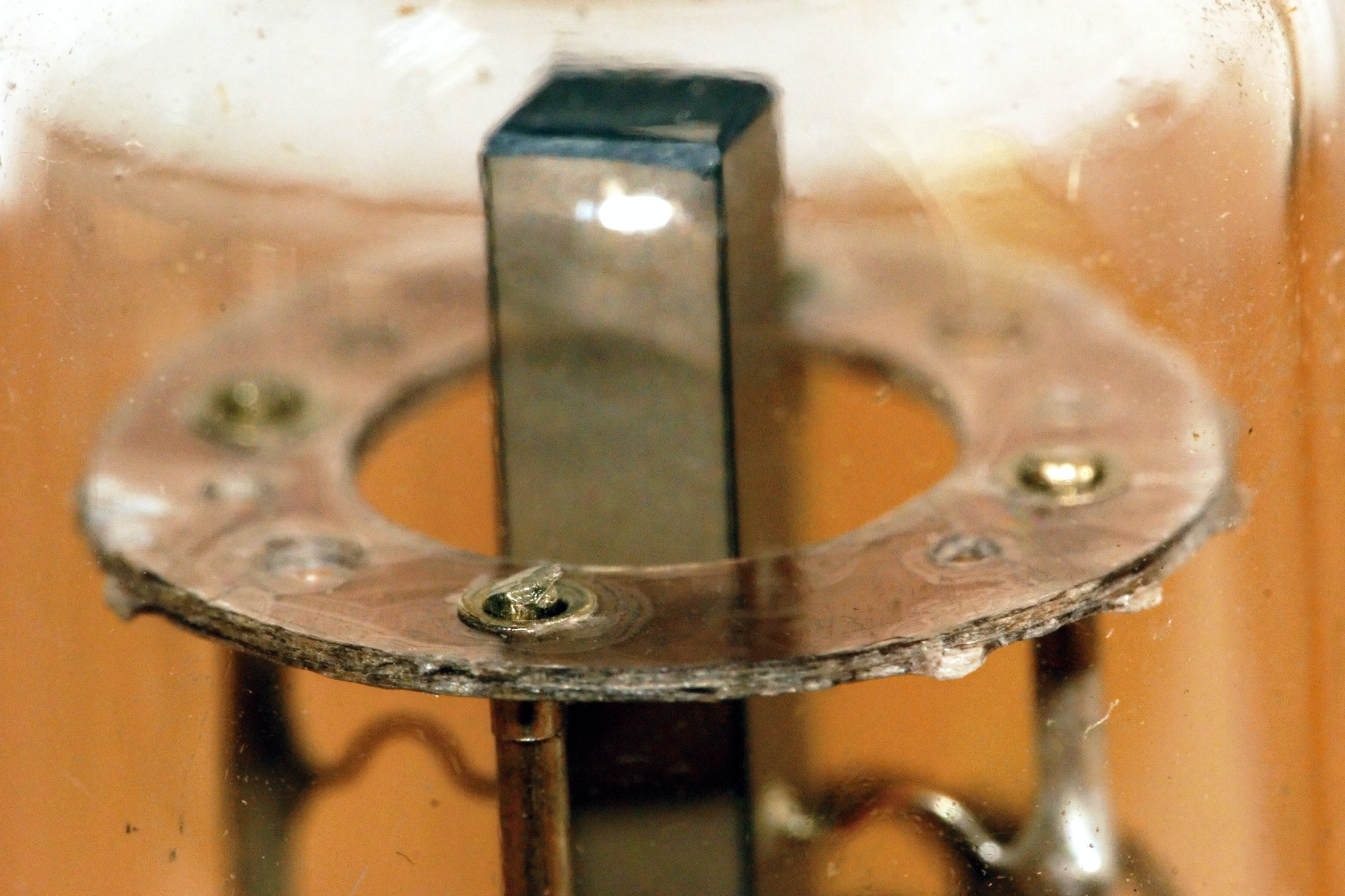

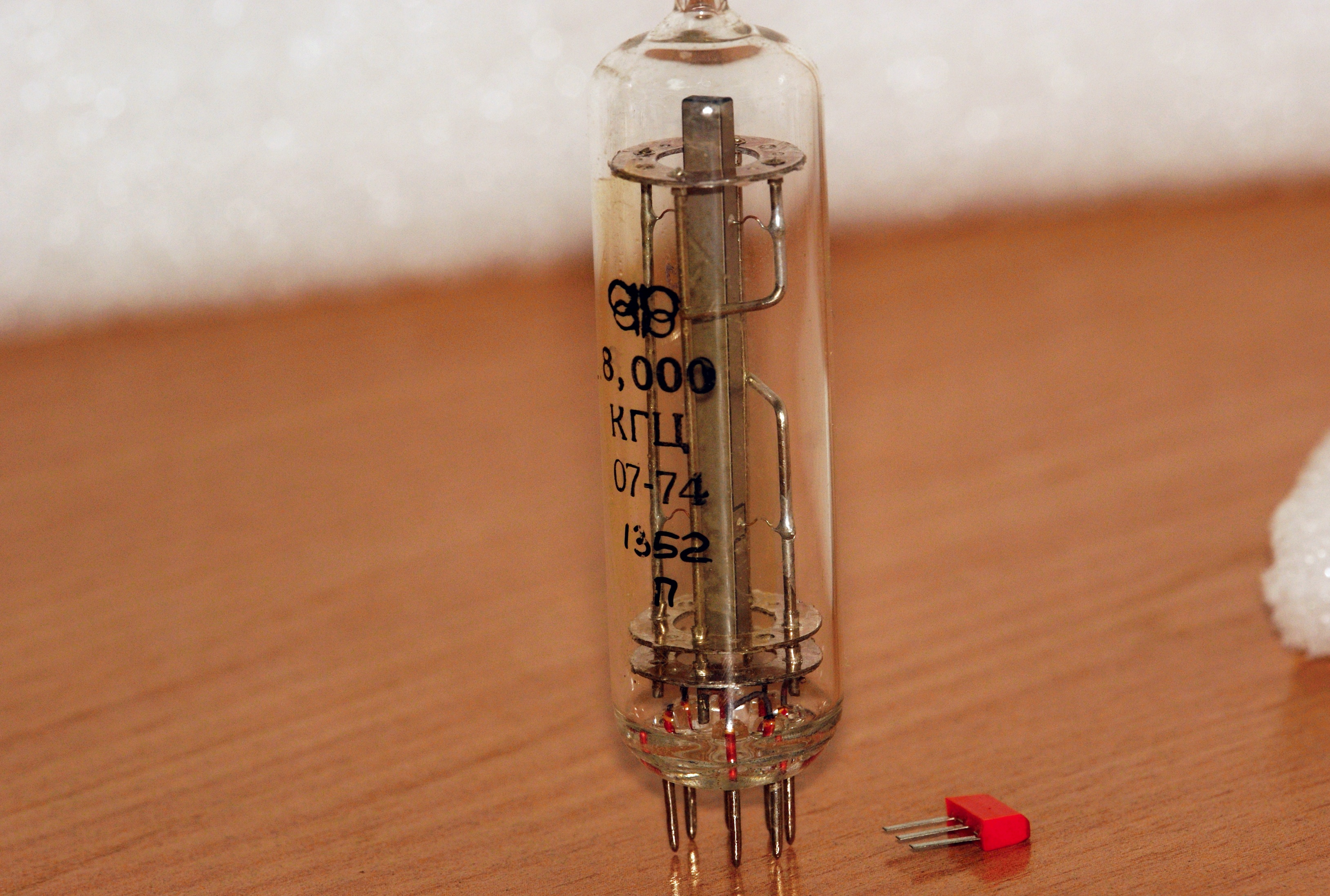

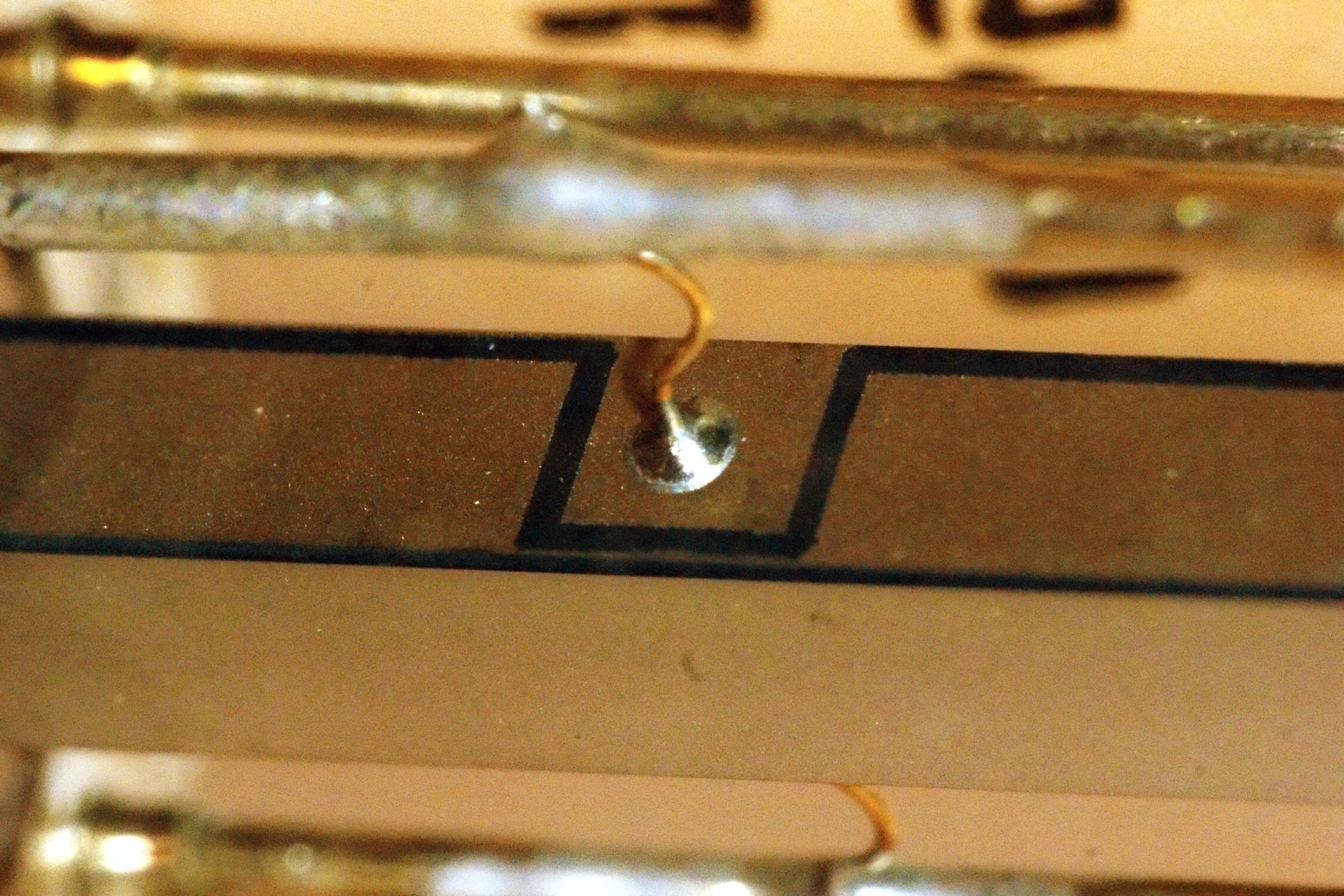

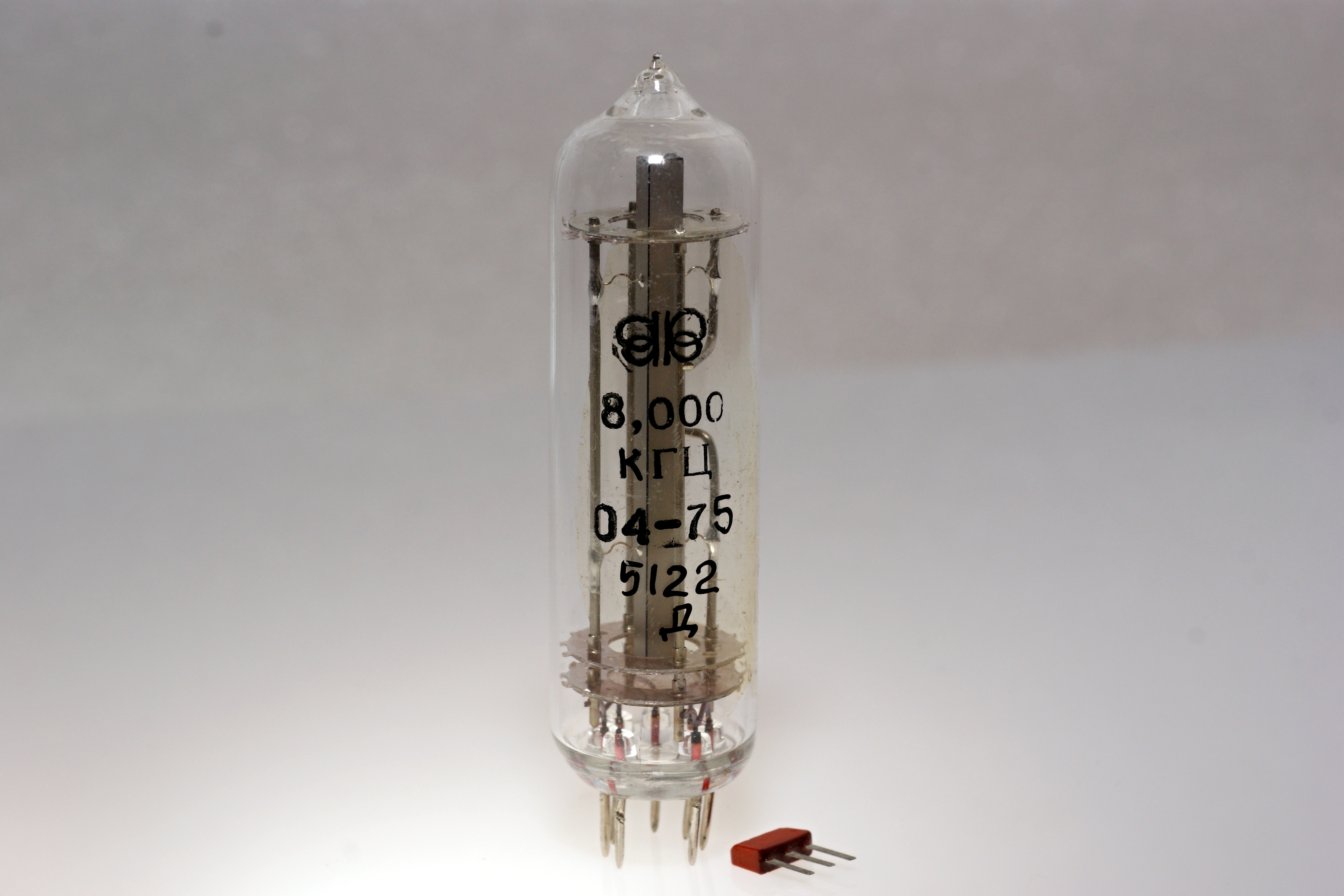

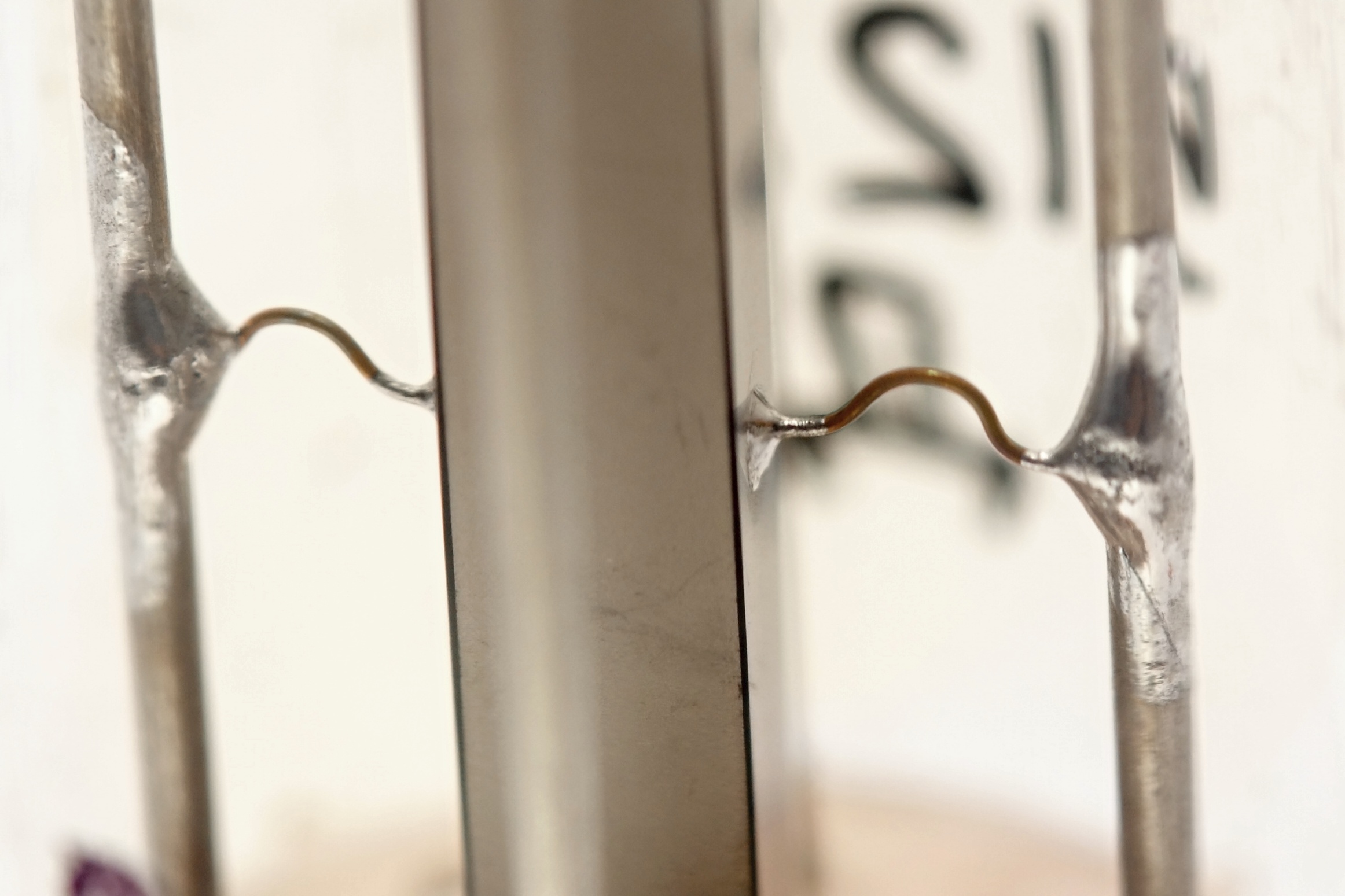

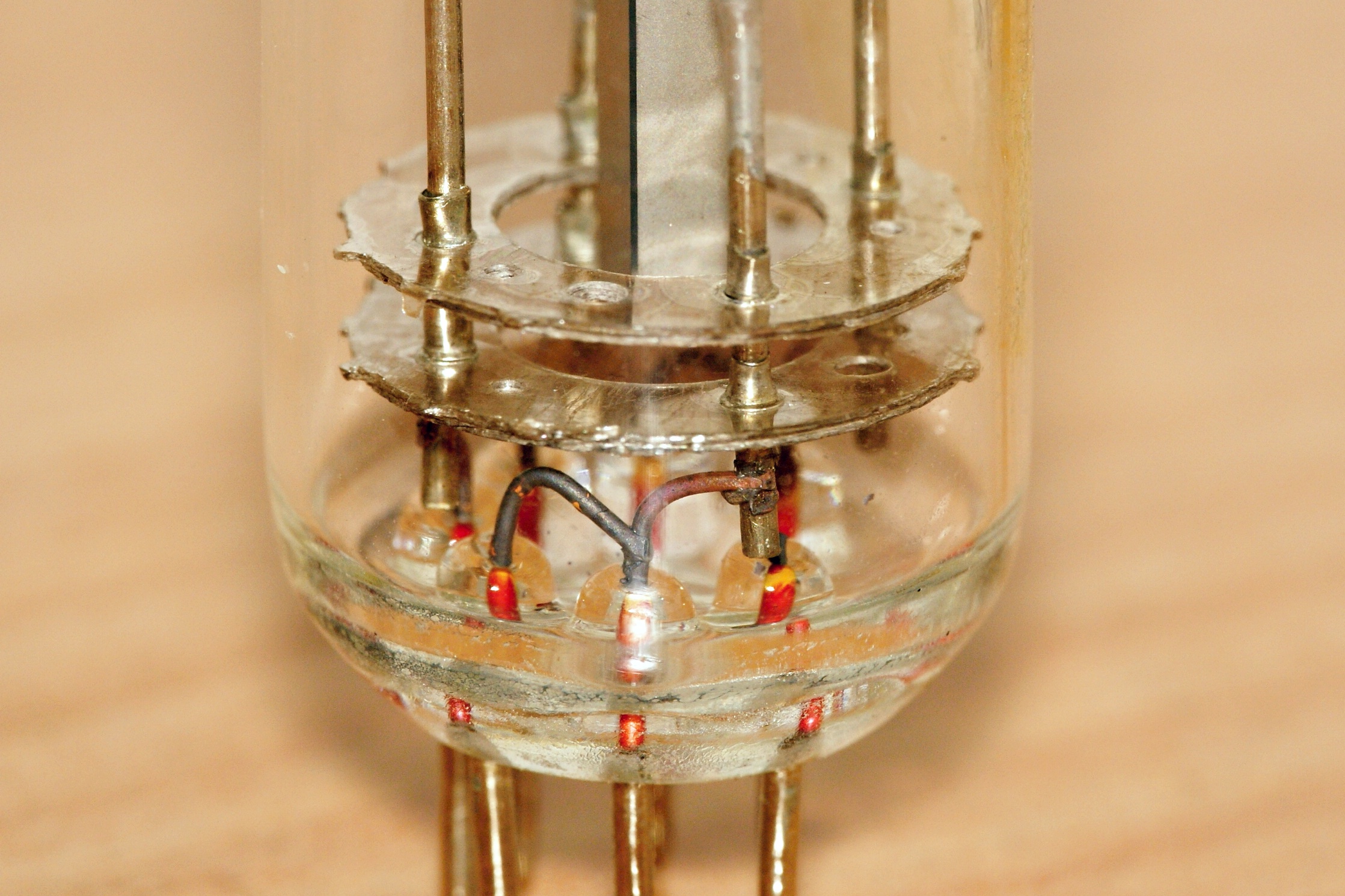

IIB 8,000 кГц

Низкочастотный резонатор звукового диапазона. Справочный лист на него.

Как видно, в 70-ые годы производство резонаторов этого типа было перенесено с ленинградского завода им. Козицкого на одноимённый омский.

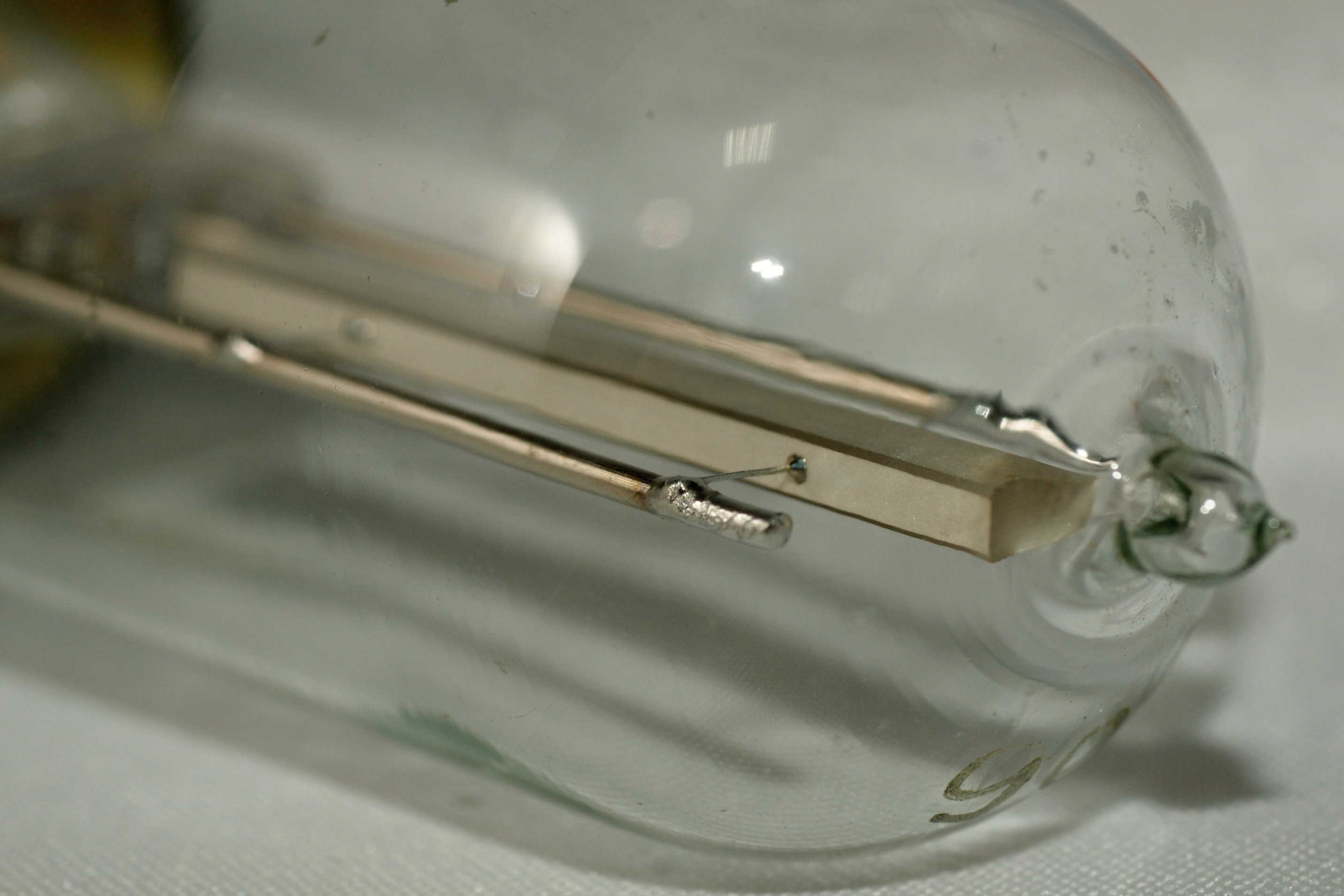

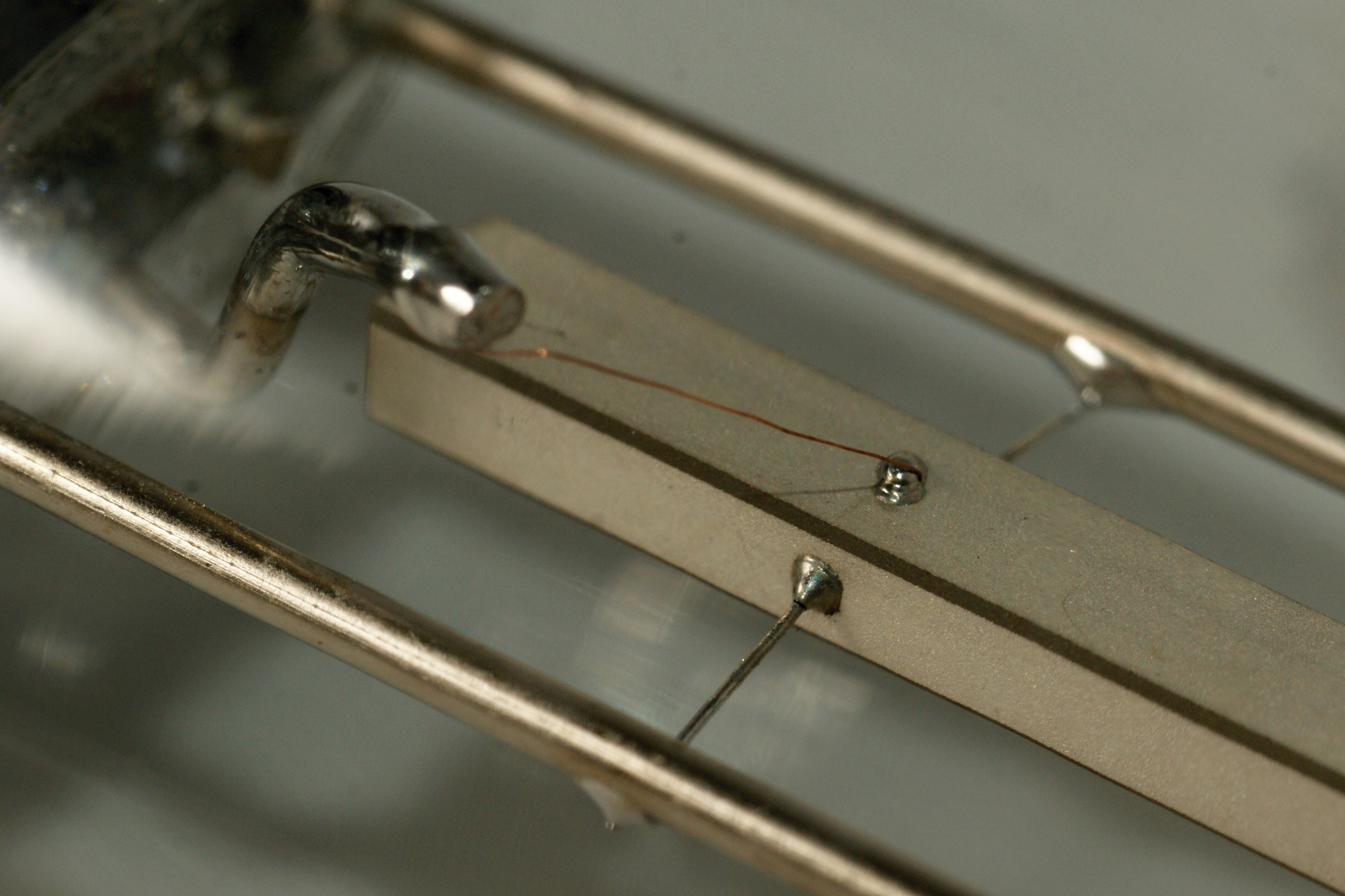

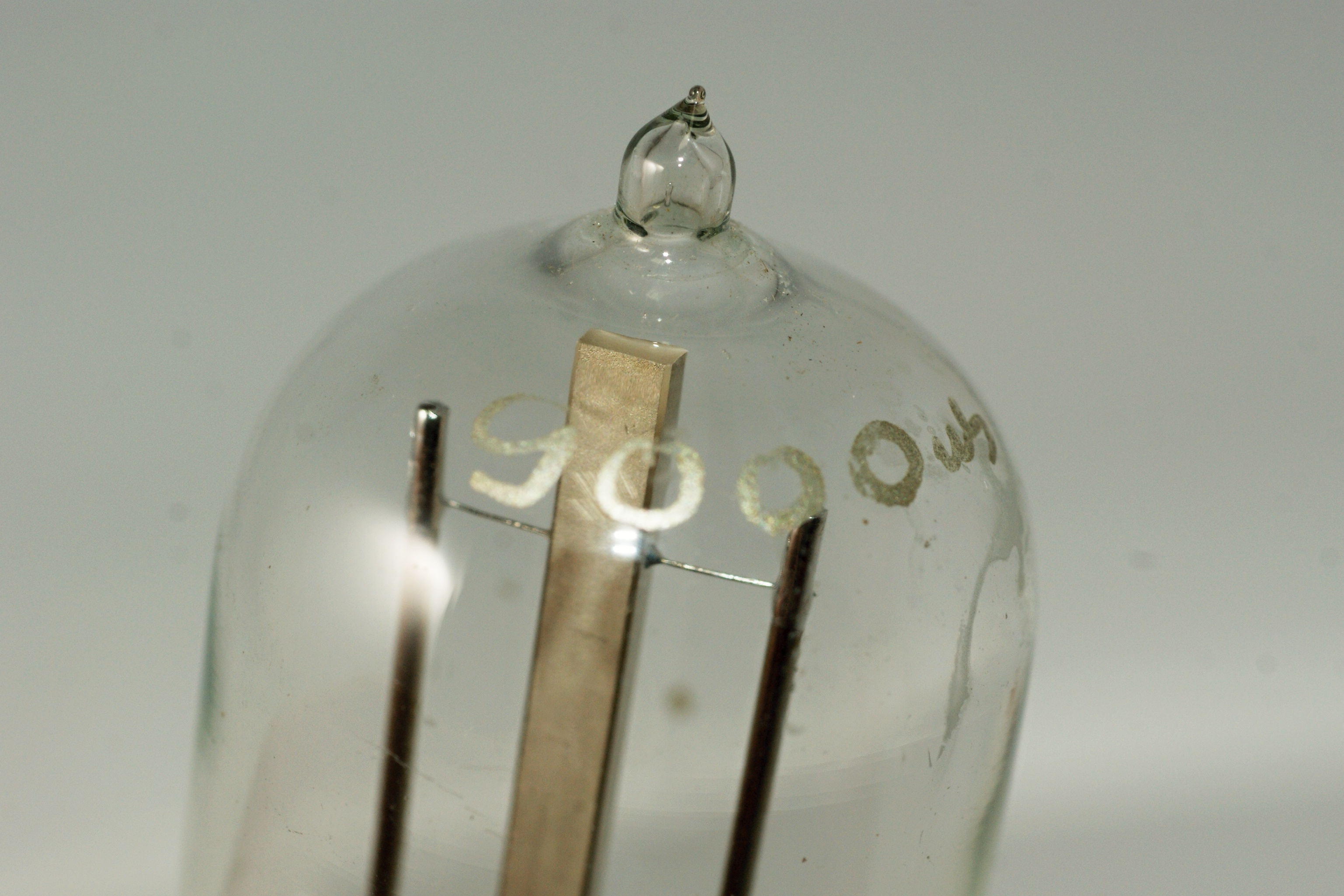

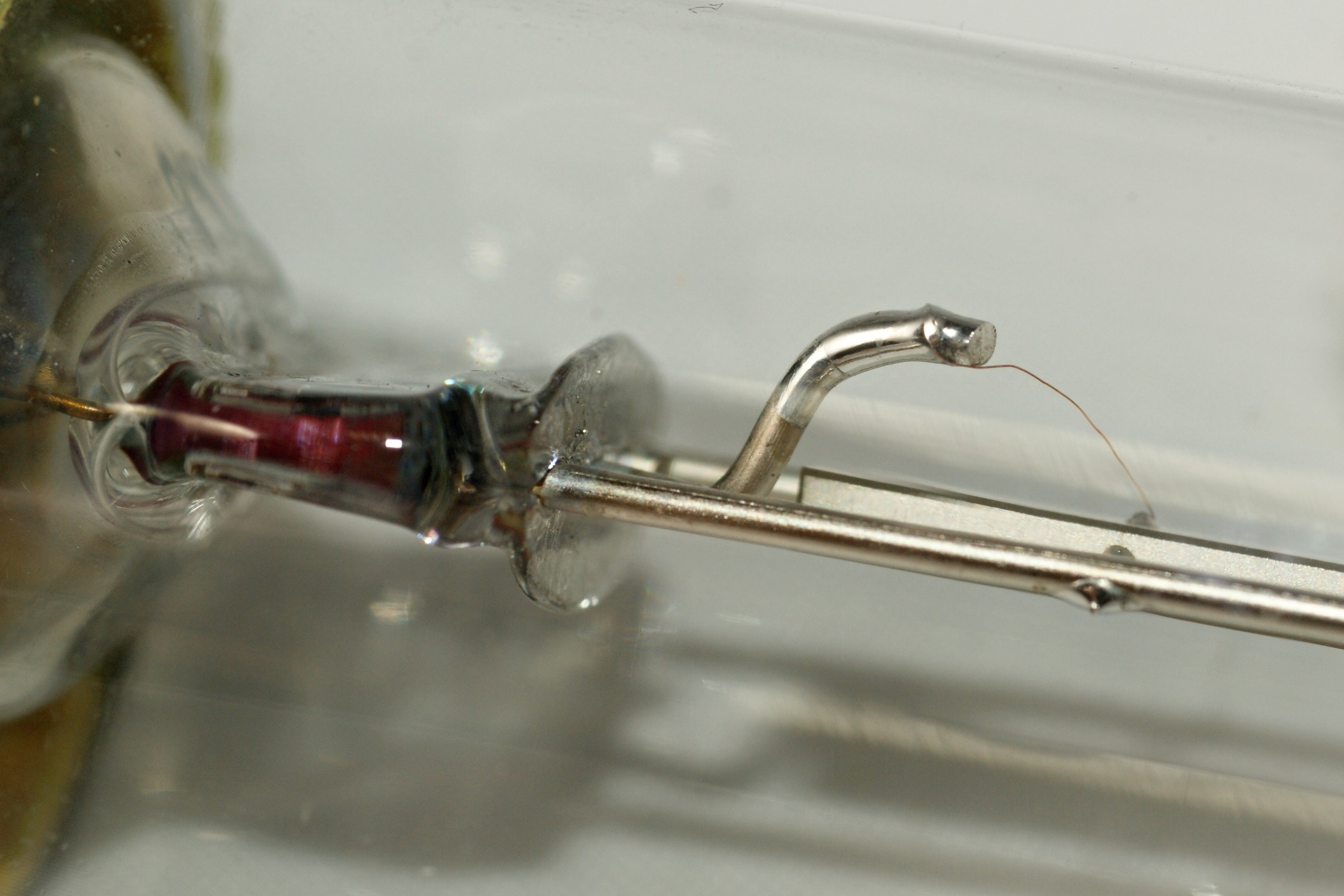

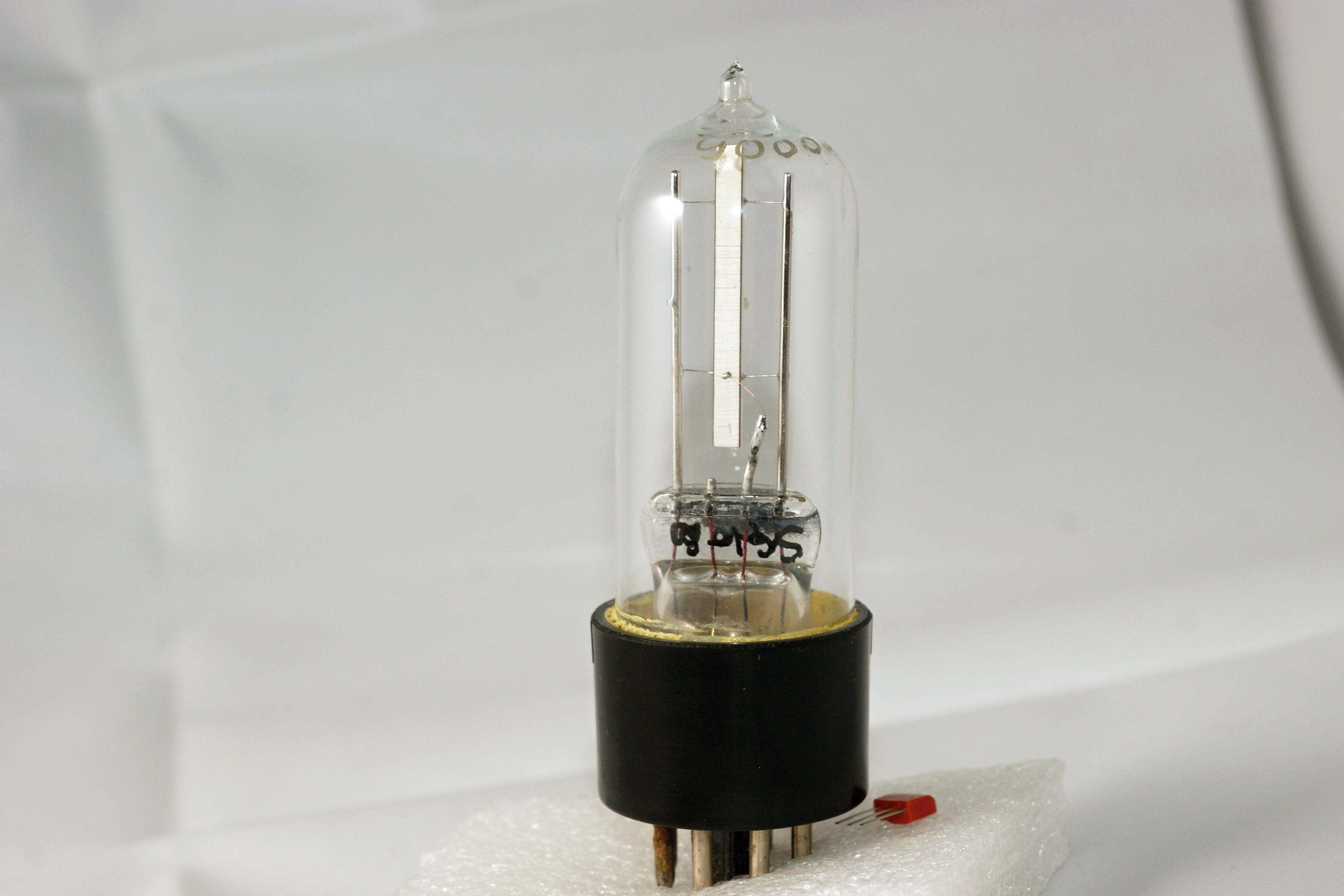

РПК-1 9000 Гц

Резонатор Пьезоэлектрический Кварцевый 1-го типа, 1960 года выпуска. Это самый первый стандартизованный тип отечественных резонаторов; заводской паспорт от него.

Производитель - завод им. Козицкого Ленинградского Совета Народного Хозяйства.

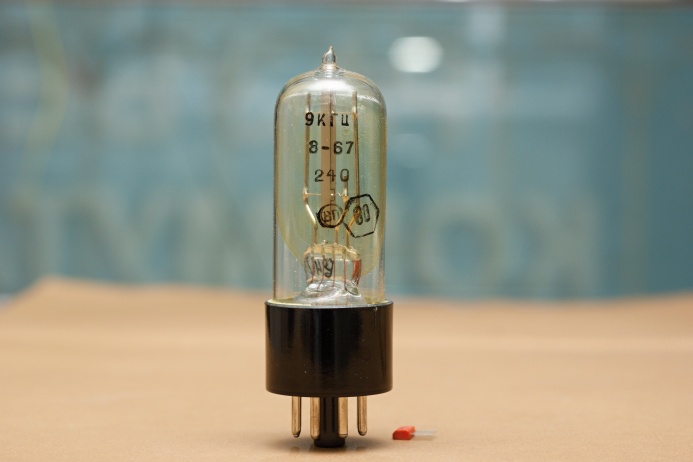

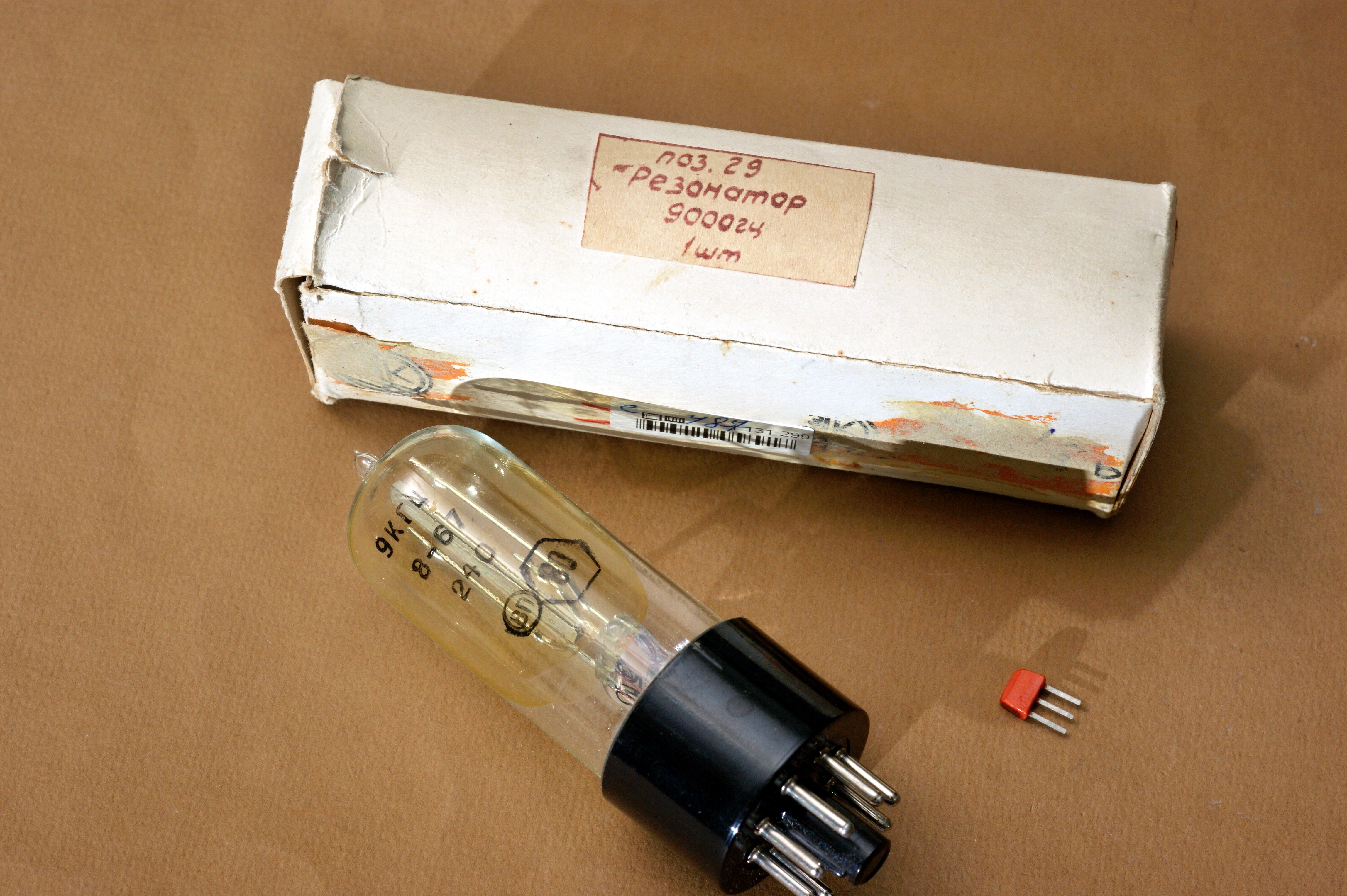

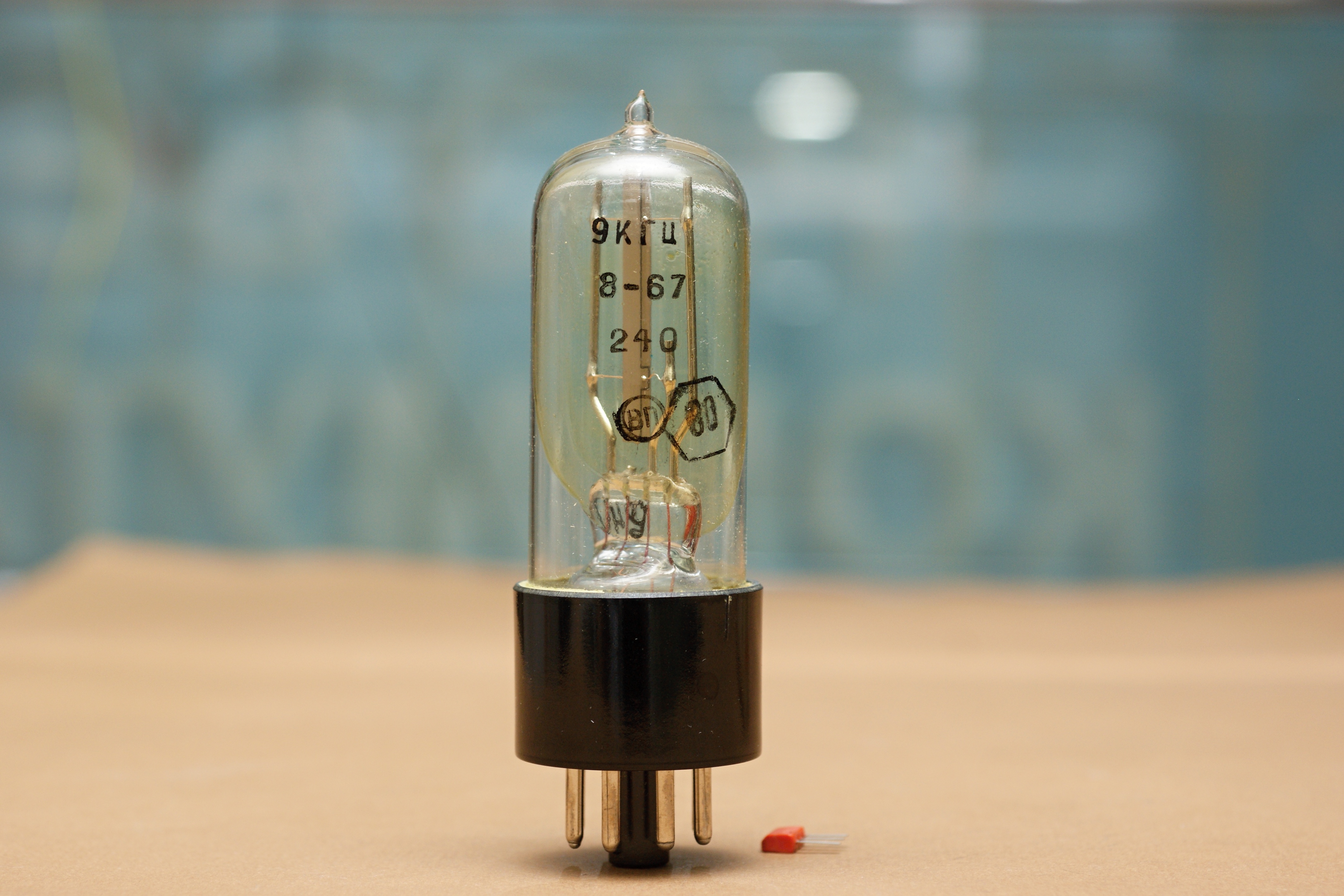

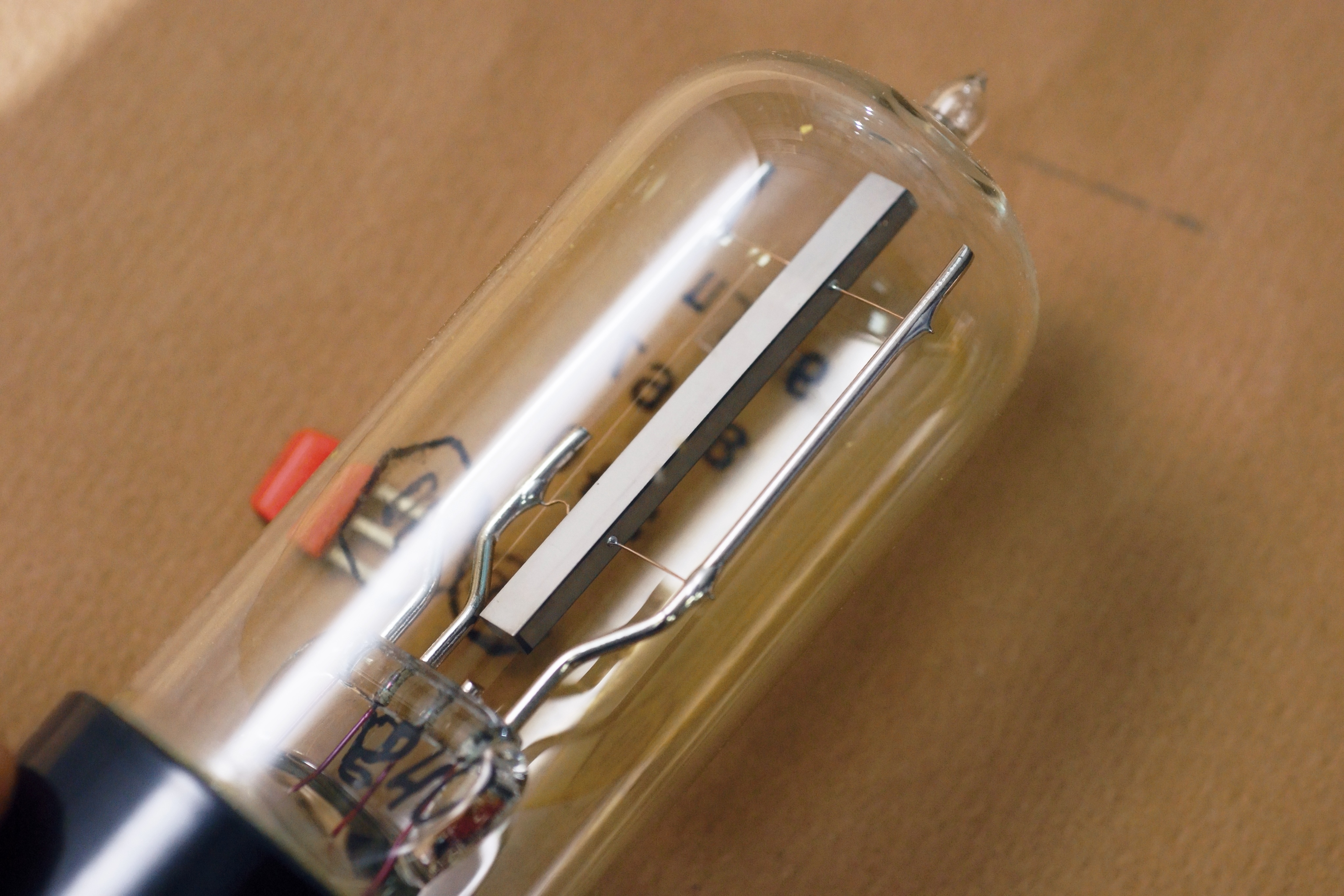

В1 9 кГц ТЦ0.208.009

Чуть более свежий, чем предыдущий, резонатор от ленинградского завода им. Козицкого. Он весьма схож с тем и, вполне возможно, просто поменял название.

Зато на него есть заводской паспорт. Откуда понятно, что кварц предназначен для работы в практически тепличных условиях - при температуре от +5 до +50°С. Вероятно, какая-то измерительная техника звукового диапазона.

Примечательным мне показался крайне малый гарантийный срок хранения, всего 2 года.

Этот образец явно взят из ЗИПа к какому-то прибору:

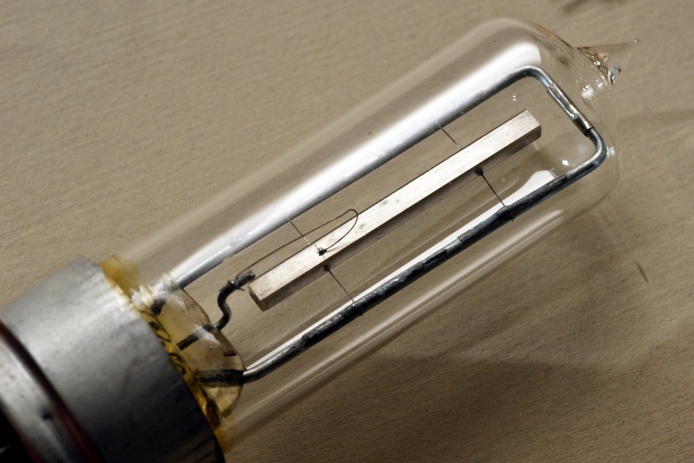

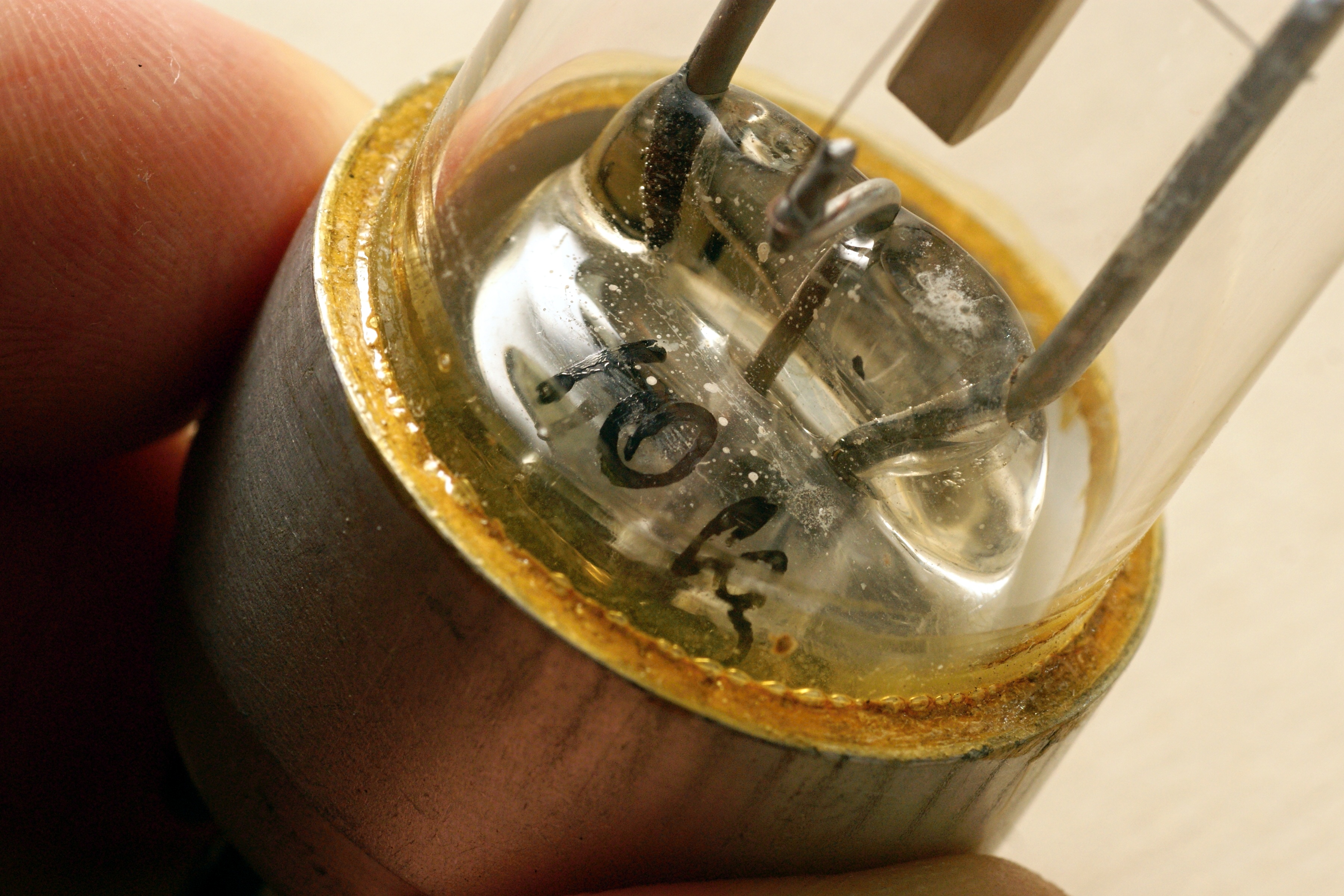

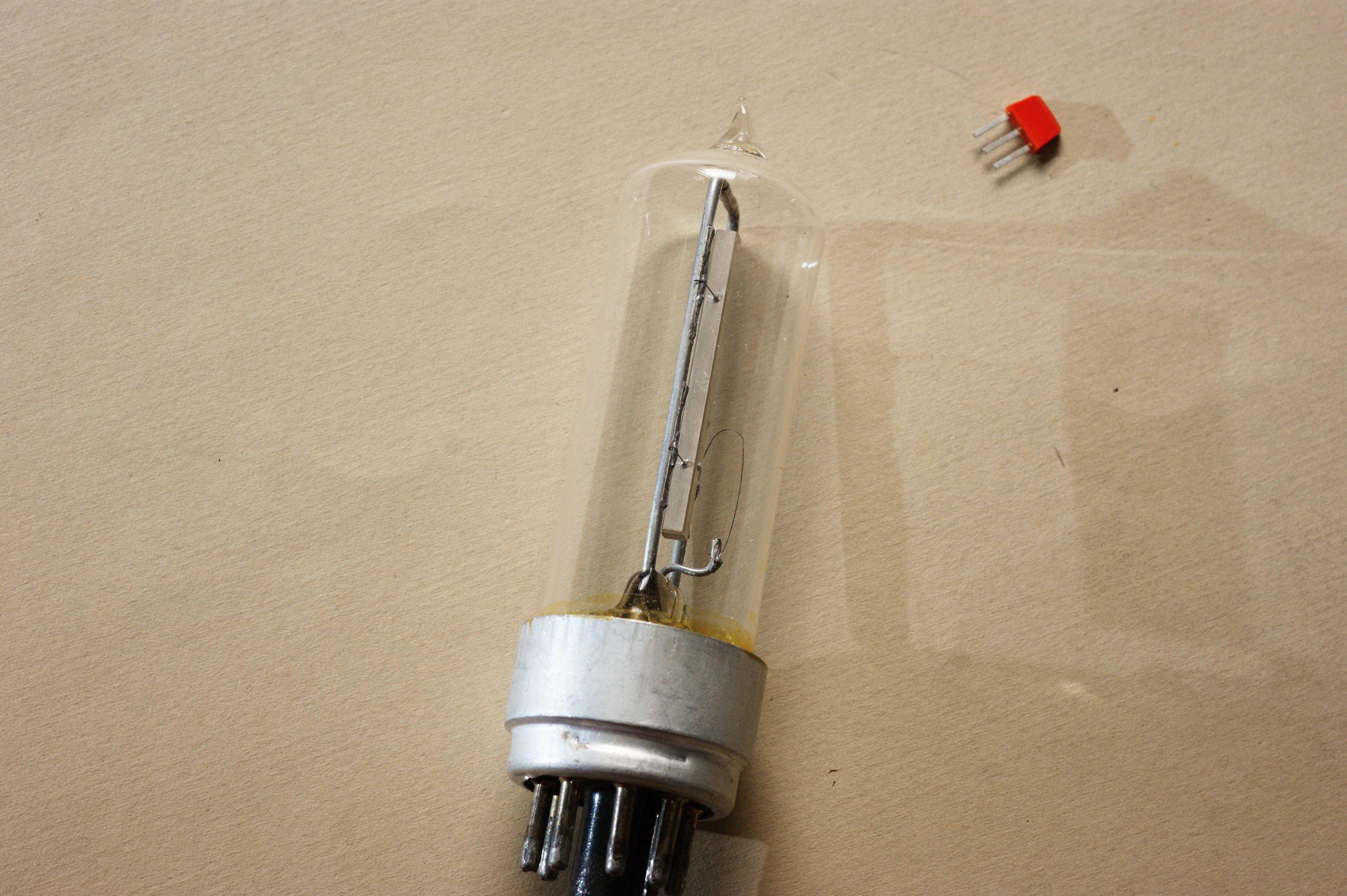

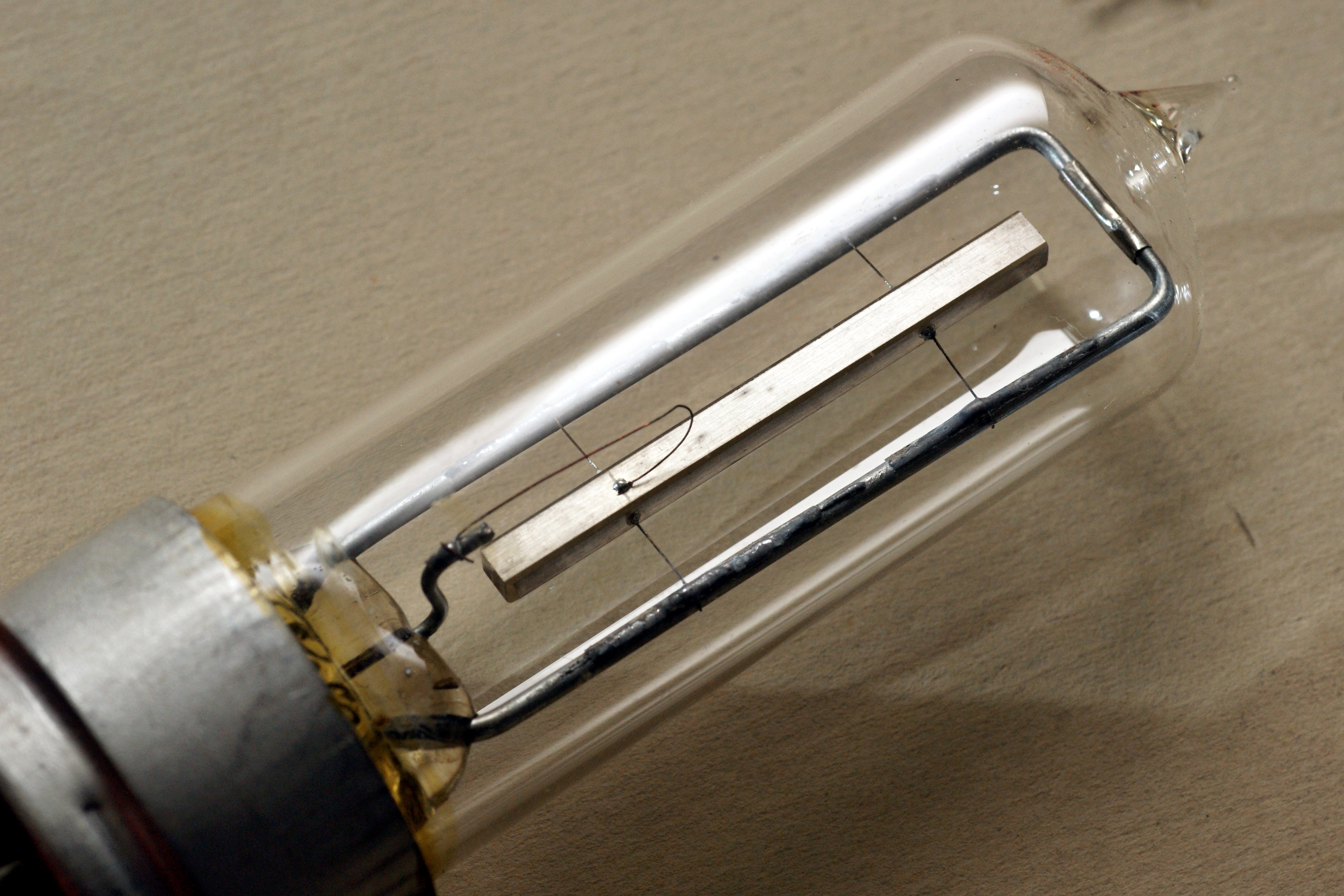

10 кГц 3в3.380.033

кварцевый резонатор по 3в3.380.033

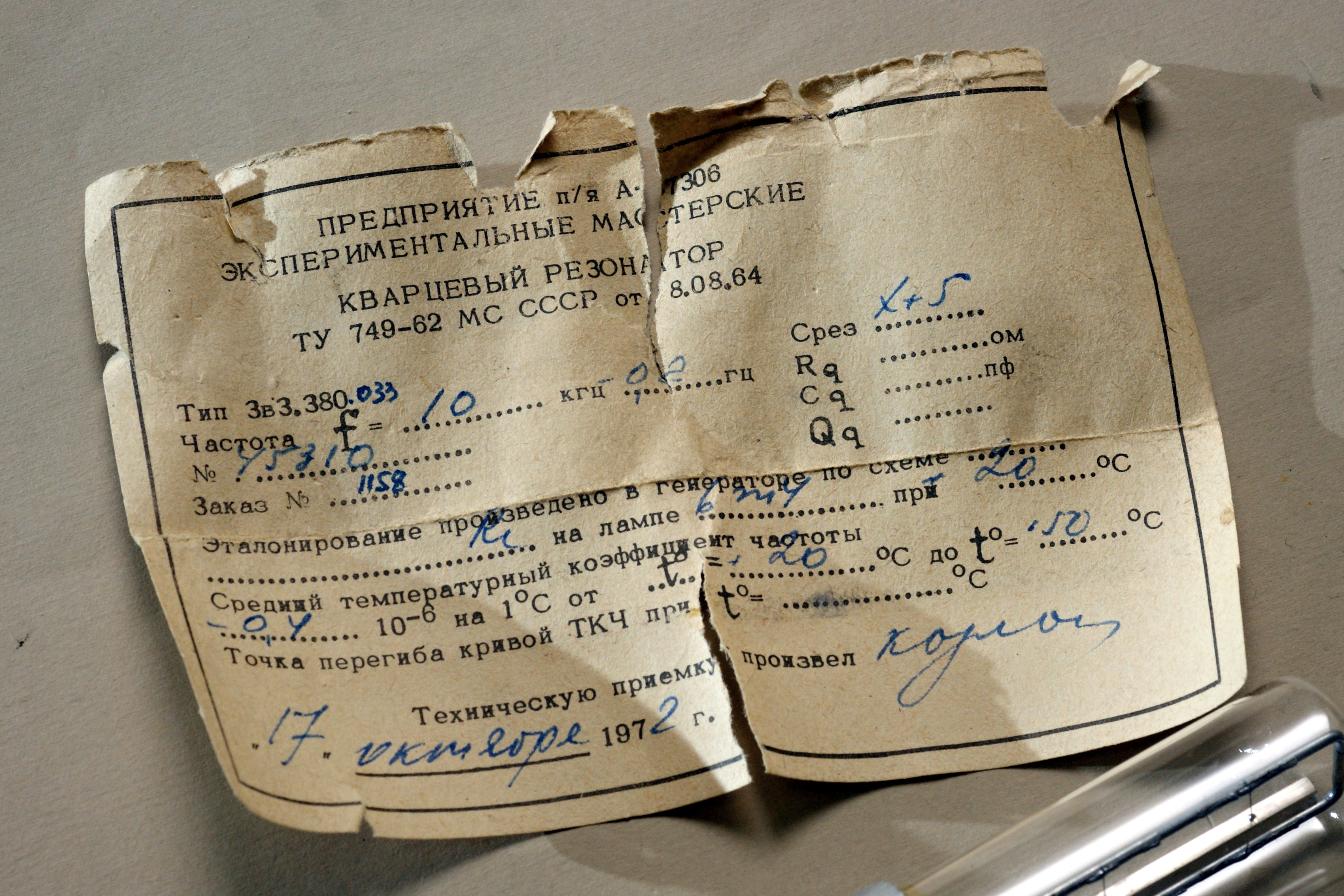

Ещё один резонатор звукового диапазона в "ламповом" исполнении. Интересен он тем, что на него сохранился родной паспорт. Это даёт нам возможность проследить происхождение его и аналогичных изделий.

Итак, судя по бумаге, выточен он в "экспериментальных мастерских предприятия п/я А-7306". Предприятие это на самом деле есть московский НИИ-100 (ныне НИИ Радио).

При НИИ был собственный опытный завод №36 (см. к примеру). Не знаю, входили ли мастерские в него или же они были внутренним подразделением НИИ.

НИИ разрабатывал и выпускал, в числе прочего, различную измерительную аппаратуру звукового диапазона - генераторы, измерители уровней и т.д. Подобные резонаторы стояли именно в такой аппаратуре.

кварцевый резонатор по 3в3.380.033

кварцевый резонатор по 3в3.380.033

кварцевый резонатор по 3в3.380.033

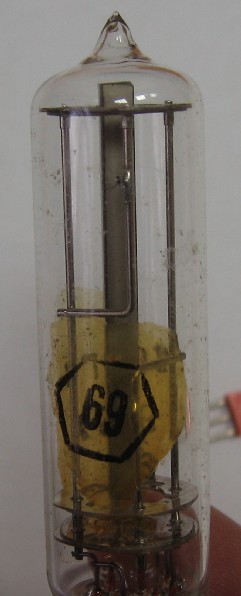

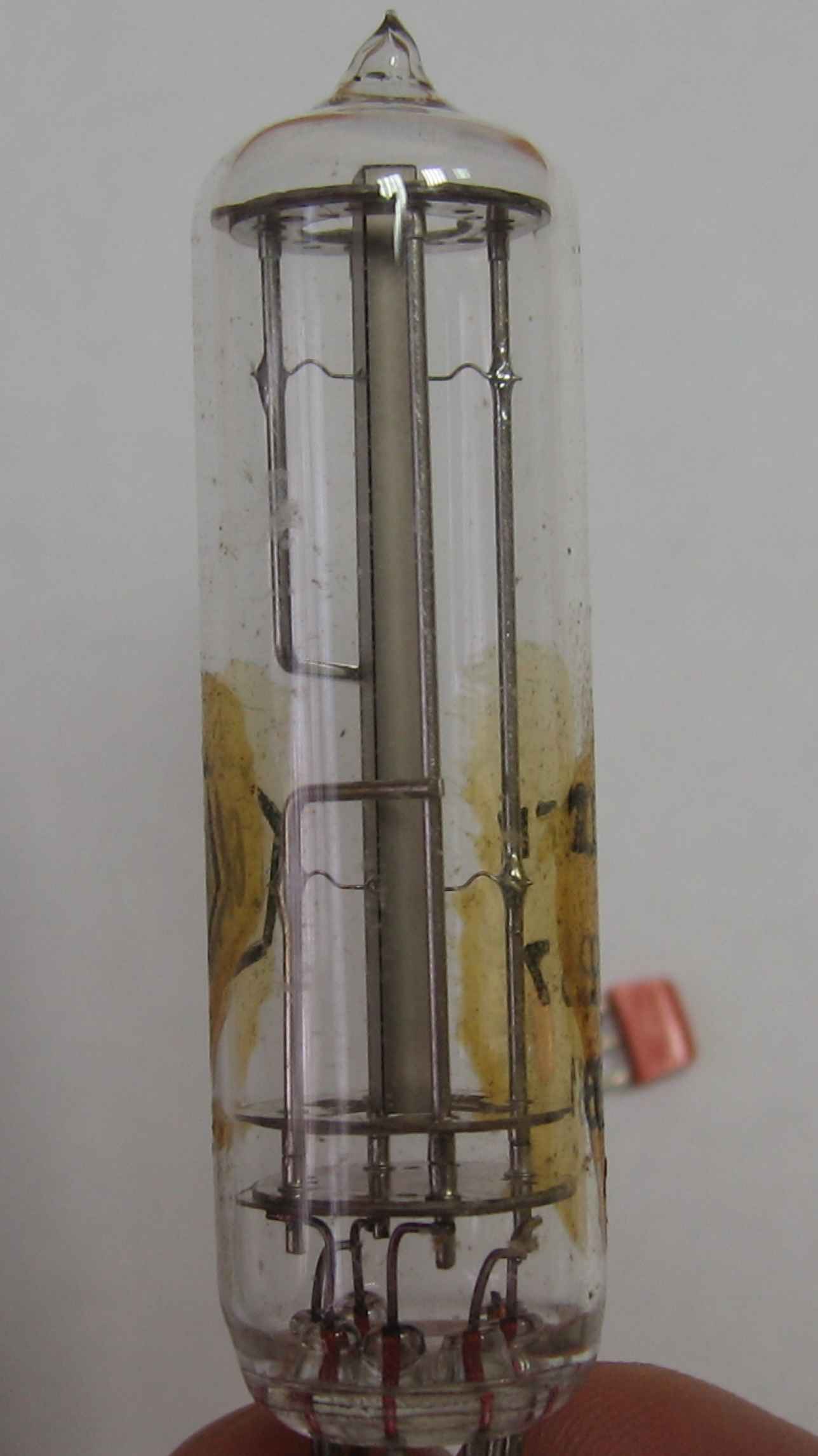

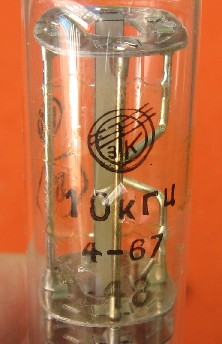

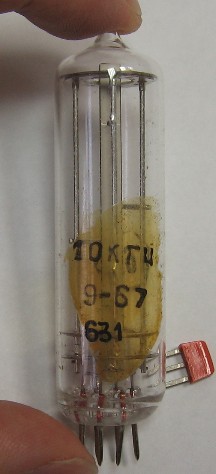

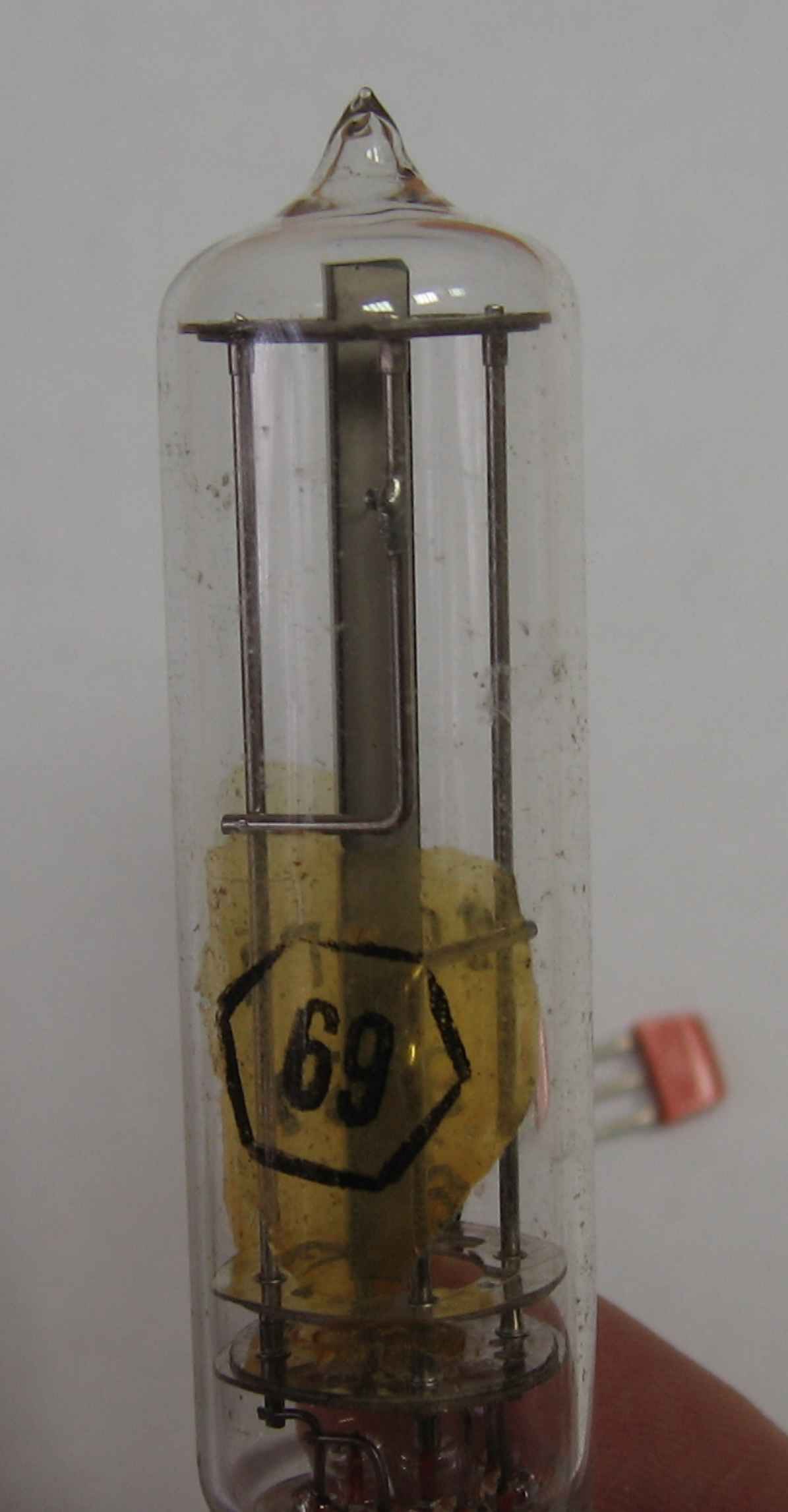

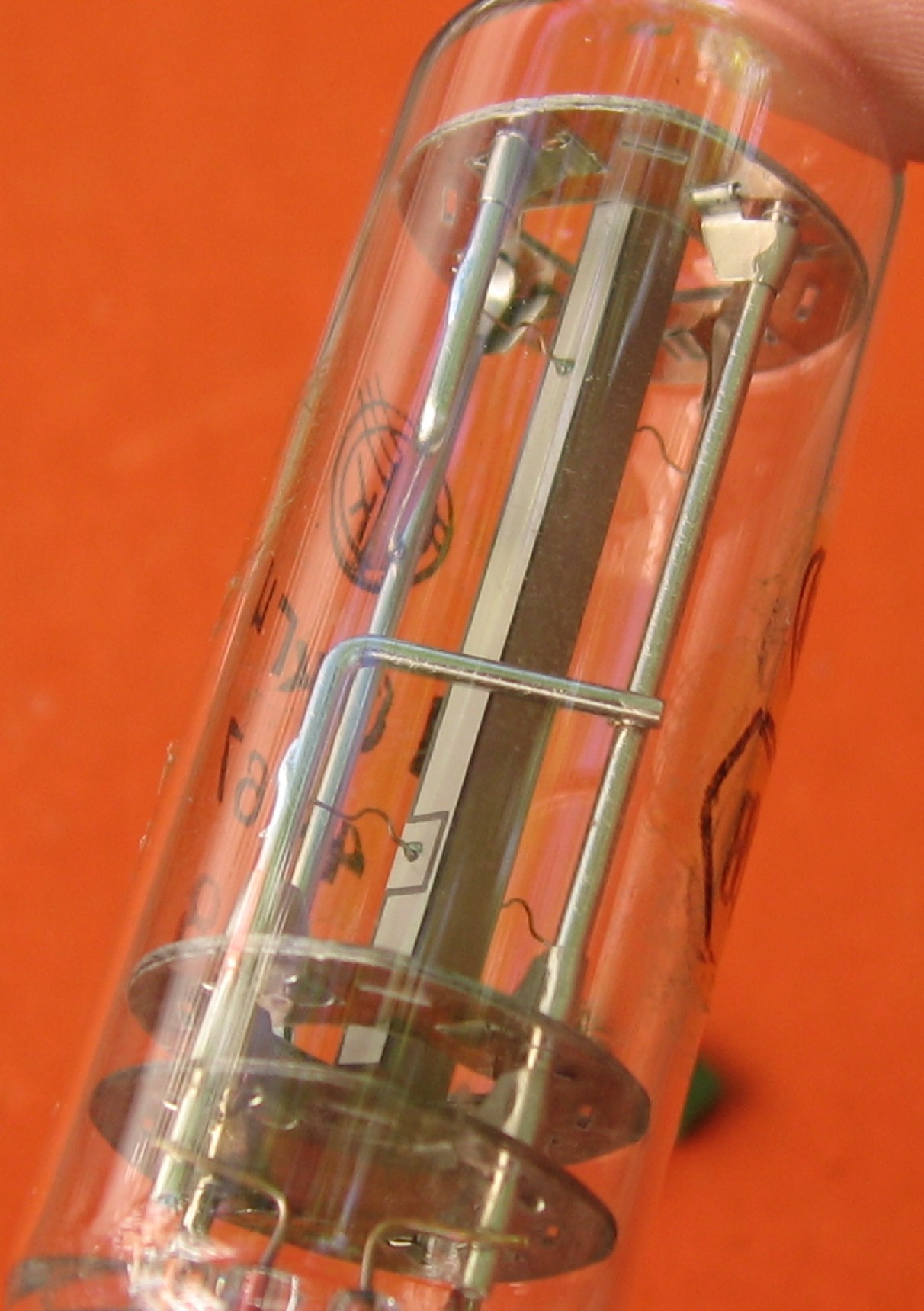

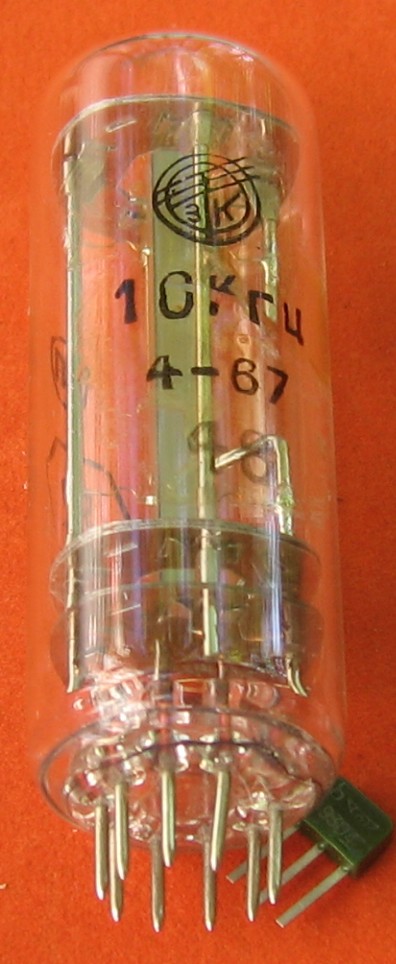

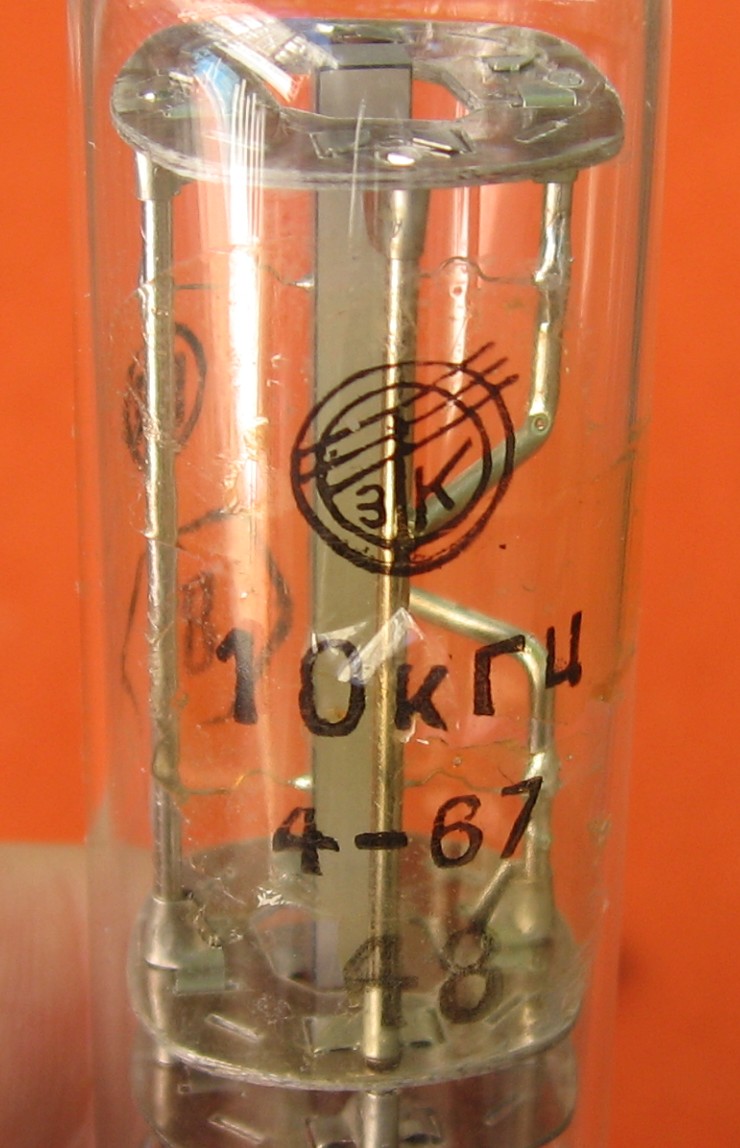

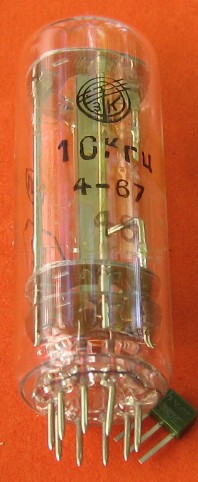

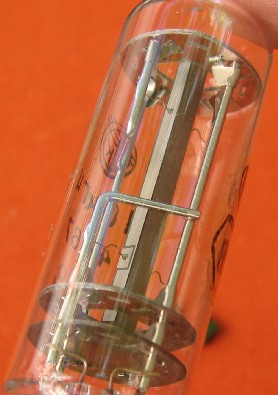

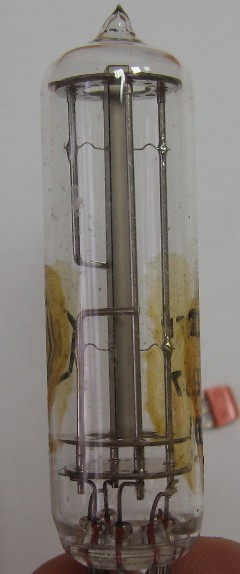

IIB 10 кГц

Одни из низкочастотных резонаторов в моей коллекции. Справочный лист на них.

Производитель - у первого завод им. Козицкого (г.Санкт-Петербург). У второго неизвестен, но судя по особенностям маркировки, полагаю что это он же.

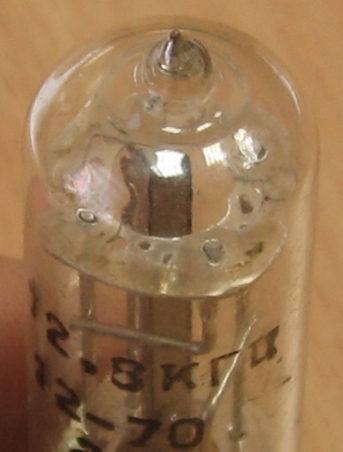

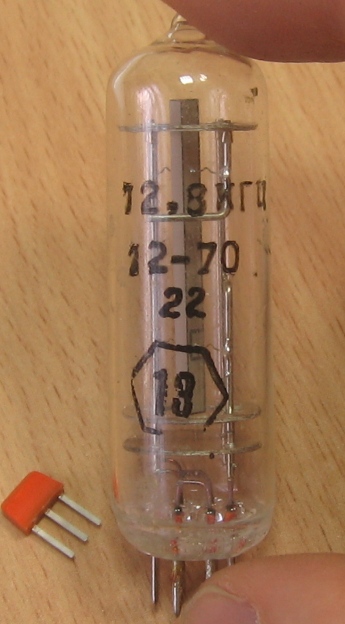

IIB 12,8 кГц

Ну, ничего необычного в этом кварце нет, он того же типа, что и строчкой выше... но, коли попал в мои руки - пусть будет. Всё равно хороший кварц :)))

Производитель, полагаю, завод им. Козицкого (г.Санкт-Петербург).

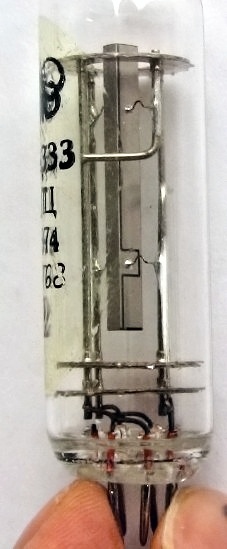

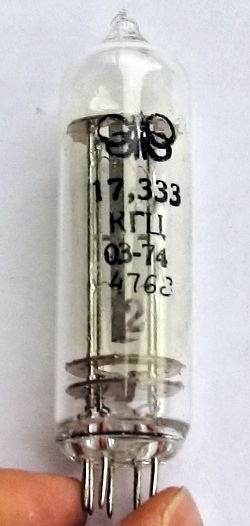

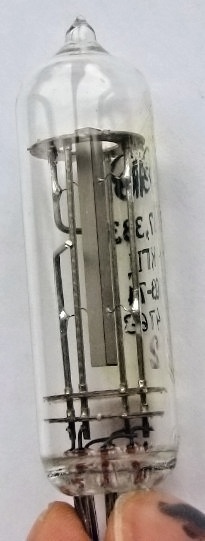

РК202СЕ 17,333 кГц

Один из немногих резонаторов, тип которого мне удалось определить в точности. Справочный лист на него.

Разработчиком его был ленинградский завод "Морион", производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.

Из особенностей конструкции - массивная кварцевая пластина, квадратная в разрезе.

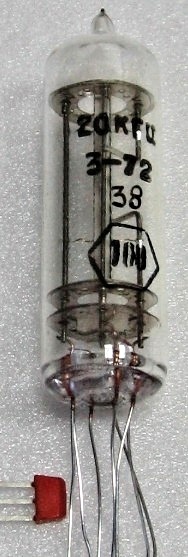

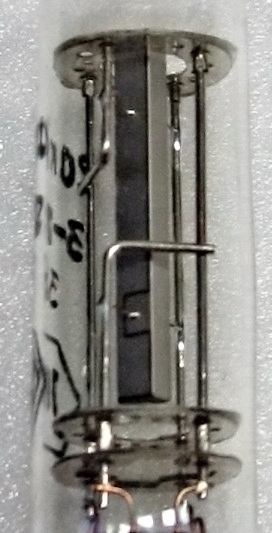

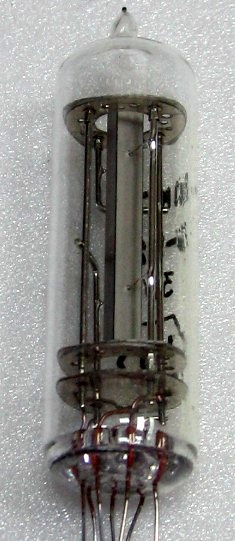

РК202СУ 20 кГц

Справочный лист на него.

Производитель не определен. Судя по особенностям маркировки, это завод им. Козицкого (г.Санкт-Петербург), а точнее "Морион", который в 1971 году выделился из него в самостоятельное предприятие.

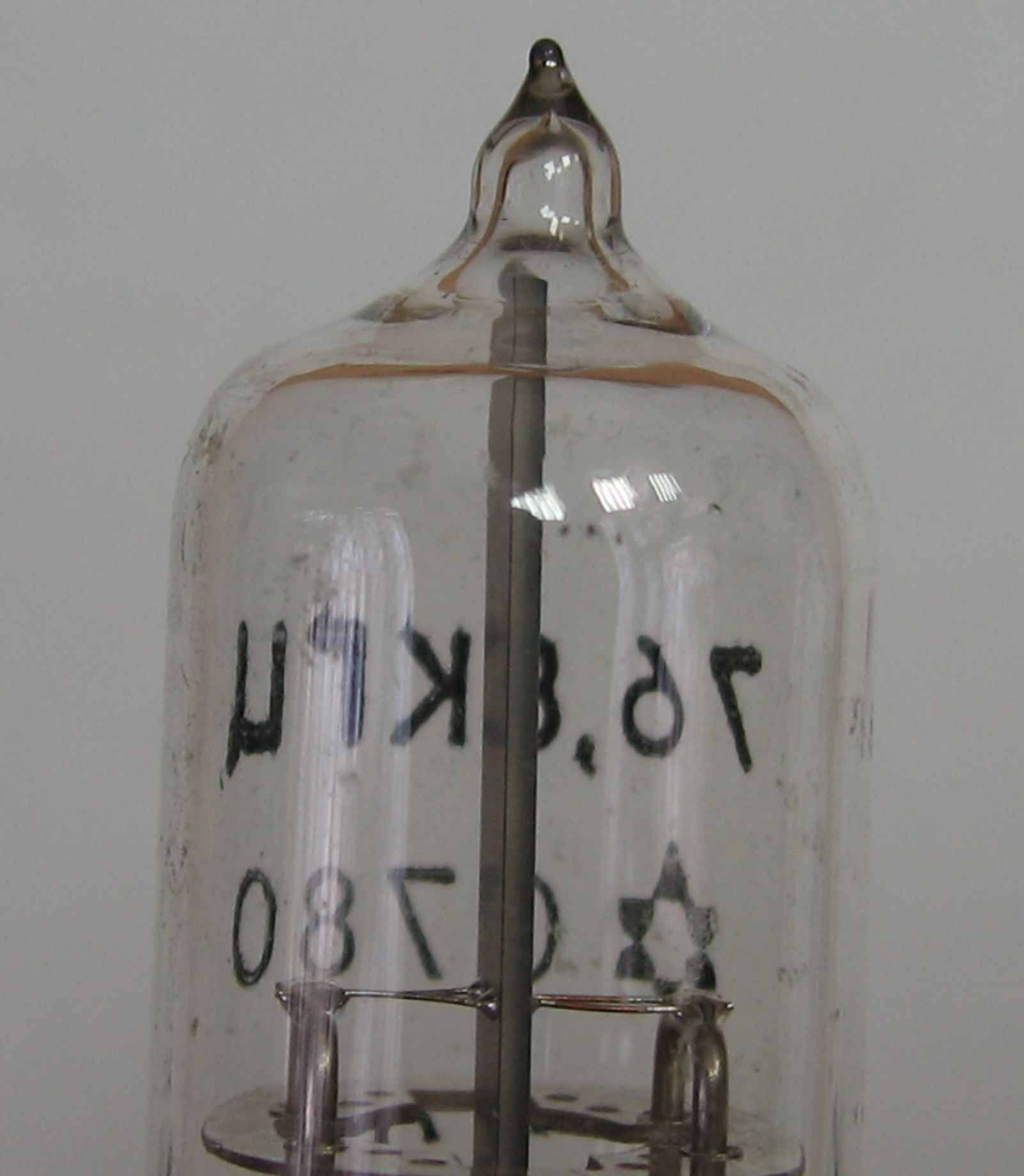

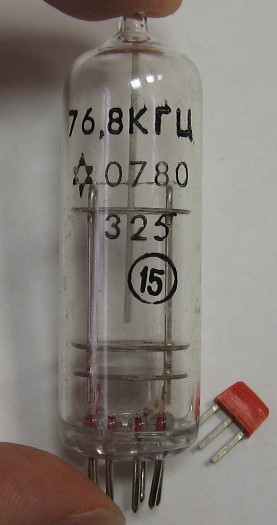

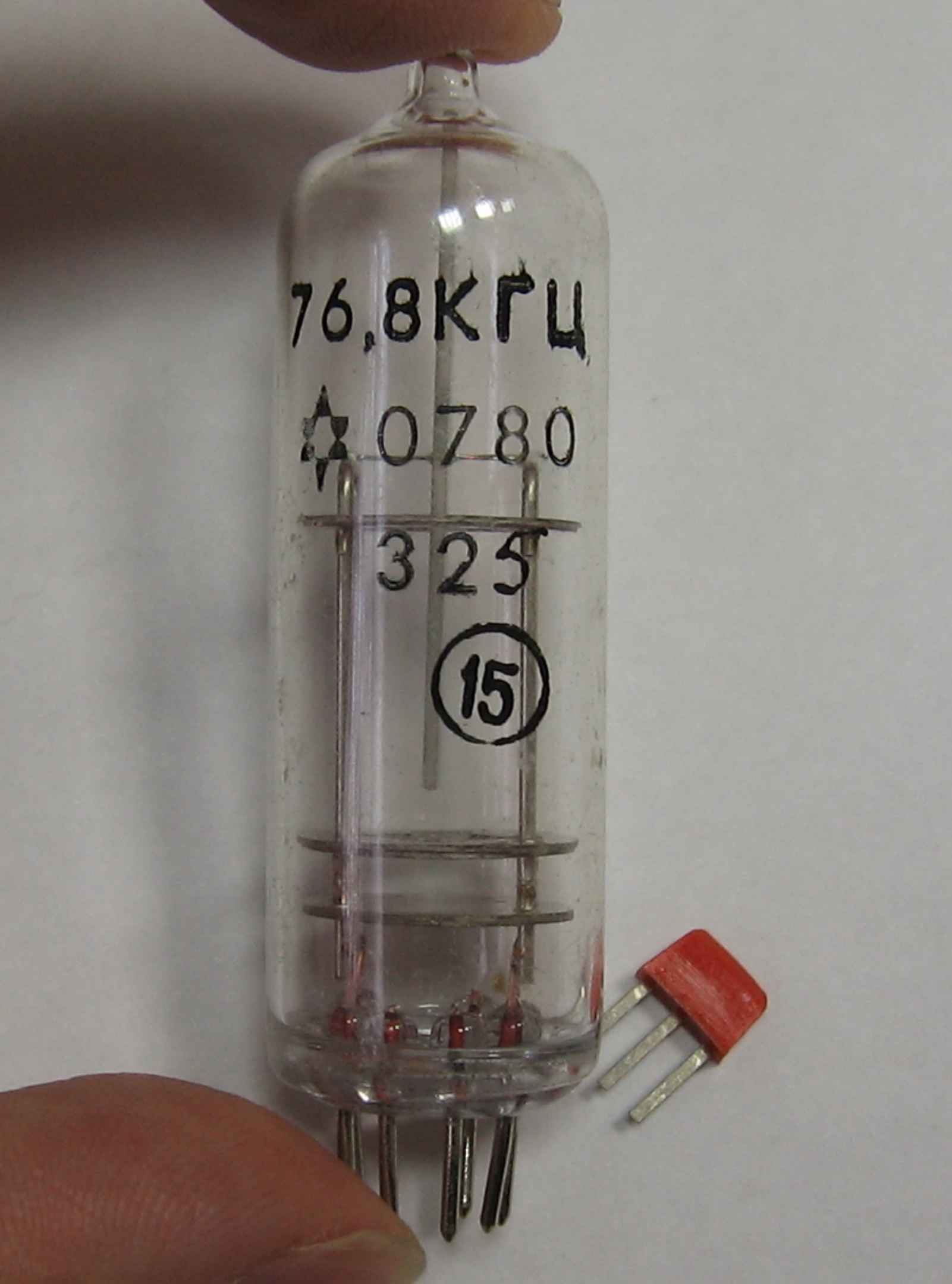

РК74СЕ 76,8 кГц

Кварчик достаточно обычный. Разве что диапазон частот у РК74 довольно узок для изделий такого типа, от 50 до 160 кГц.

Но - в этом образце при сборке кварцевую пластину умудрились засунуть аж в верхнюю "пипку". Что не есть хорошо, в общем-то...



Справочный лист на него.

Разработчик и производитель - питерский "Морион" (здесь его старый логотип).

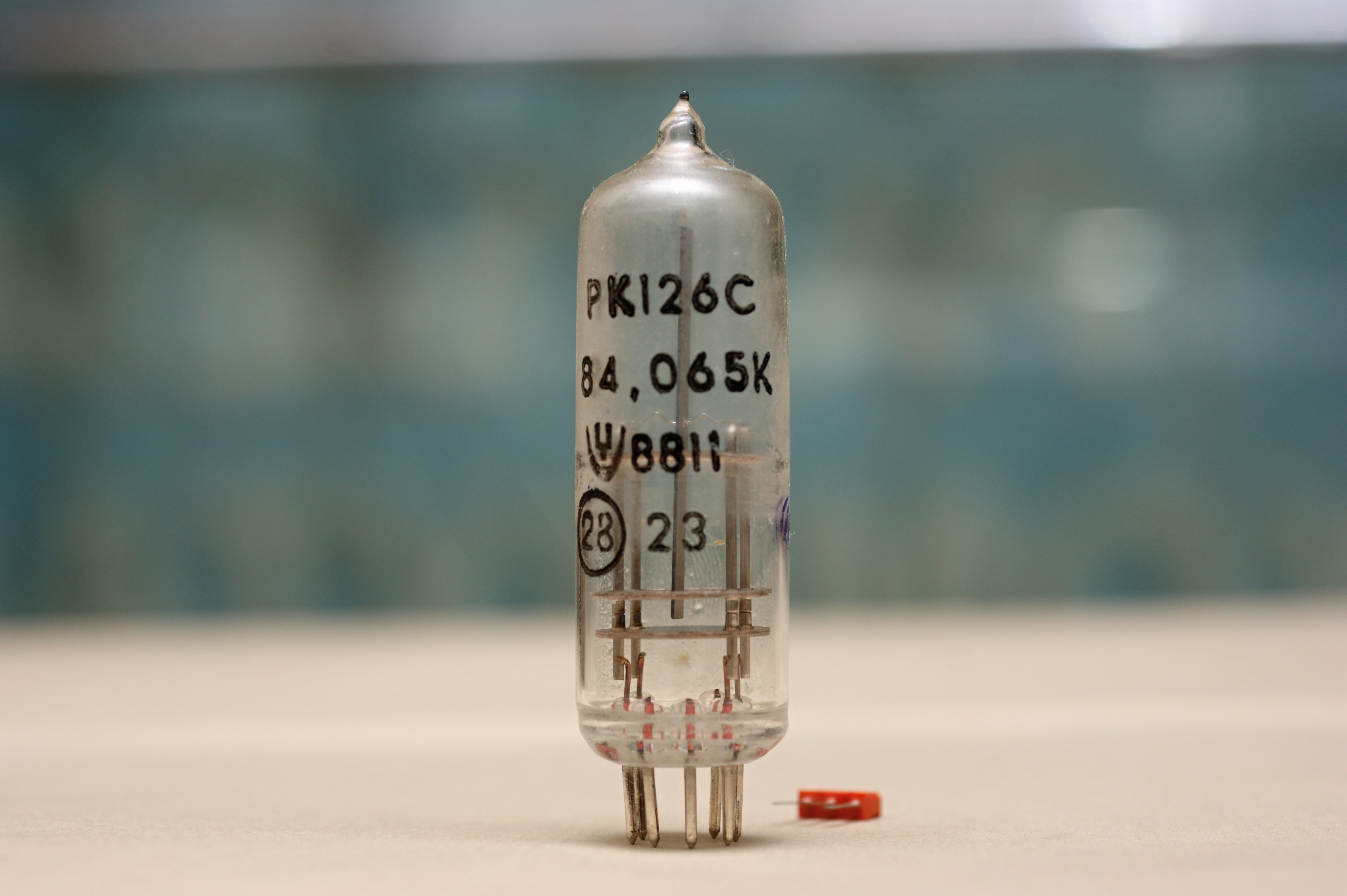

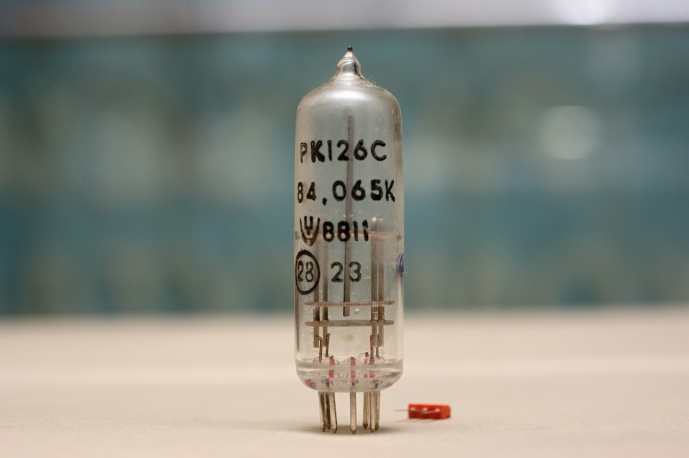

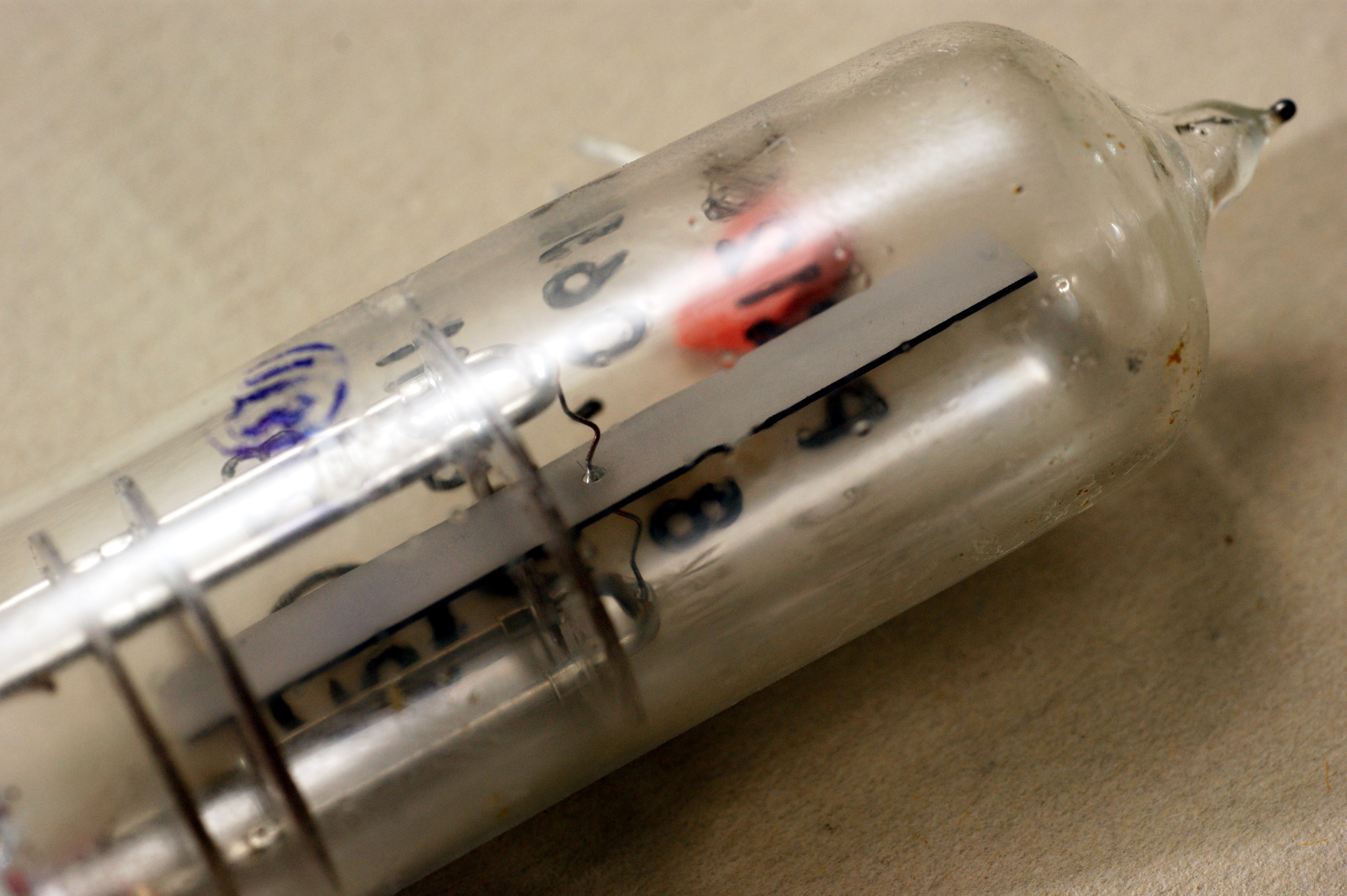

РК126С 84,065 кГц

кварцевый резонатор РК126С

Хотя тип этого резонатора известен, но никаких подробностей по нему я пока найти не смог.

Примечательно, что все известные мне экземпляры имеют очень близкую частоту - от 64,040 до 64,080 кГц. Возможно это специализированный тип на узкий диапазон.

Производитель - завод "Морион" (Санкт-Петербург).

кварцевый резонатор РК126С

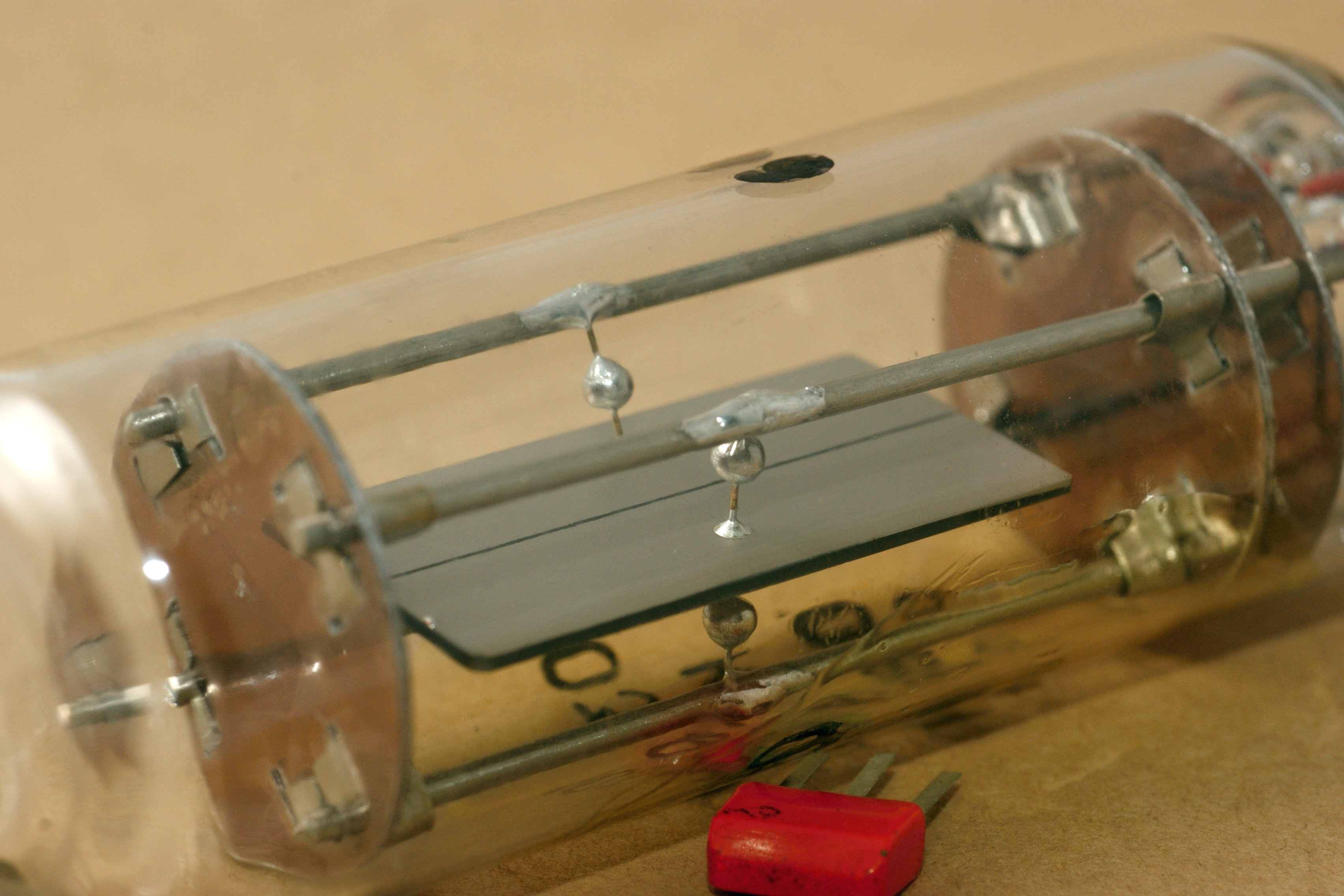

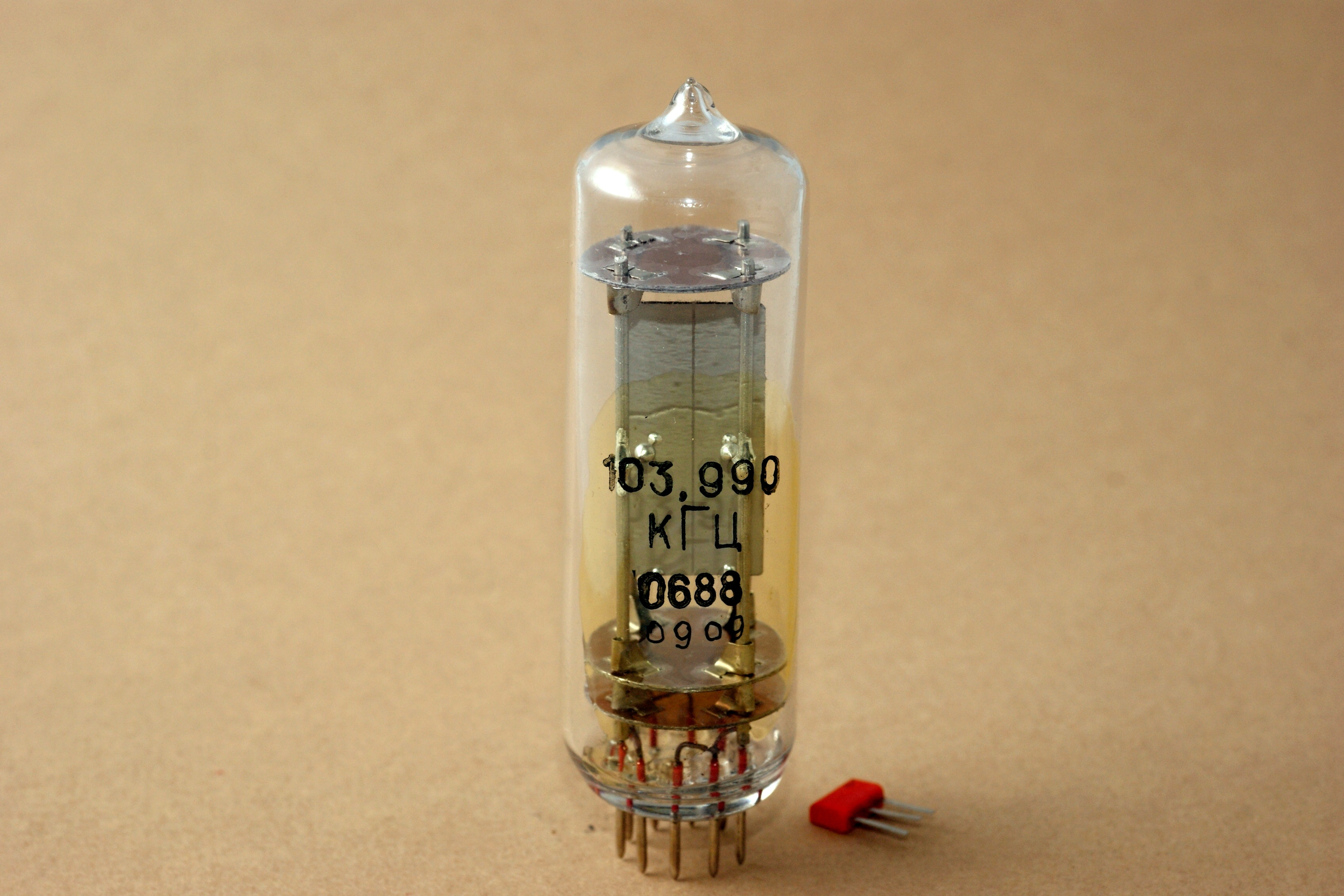

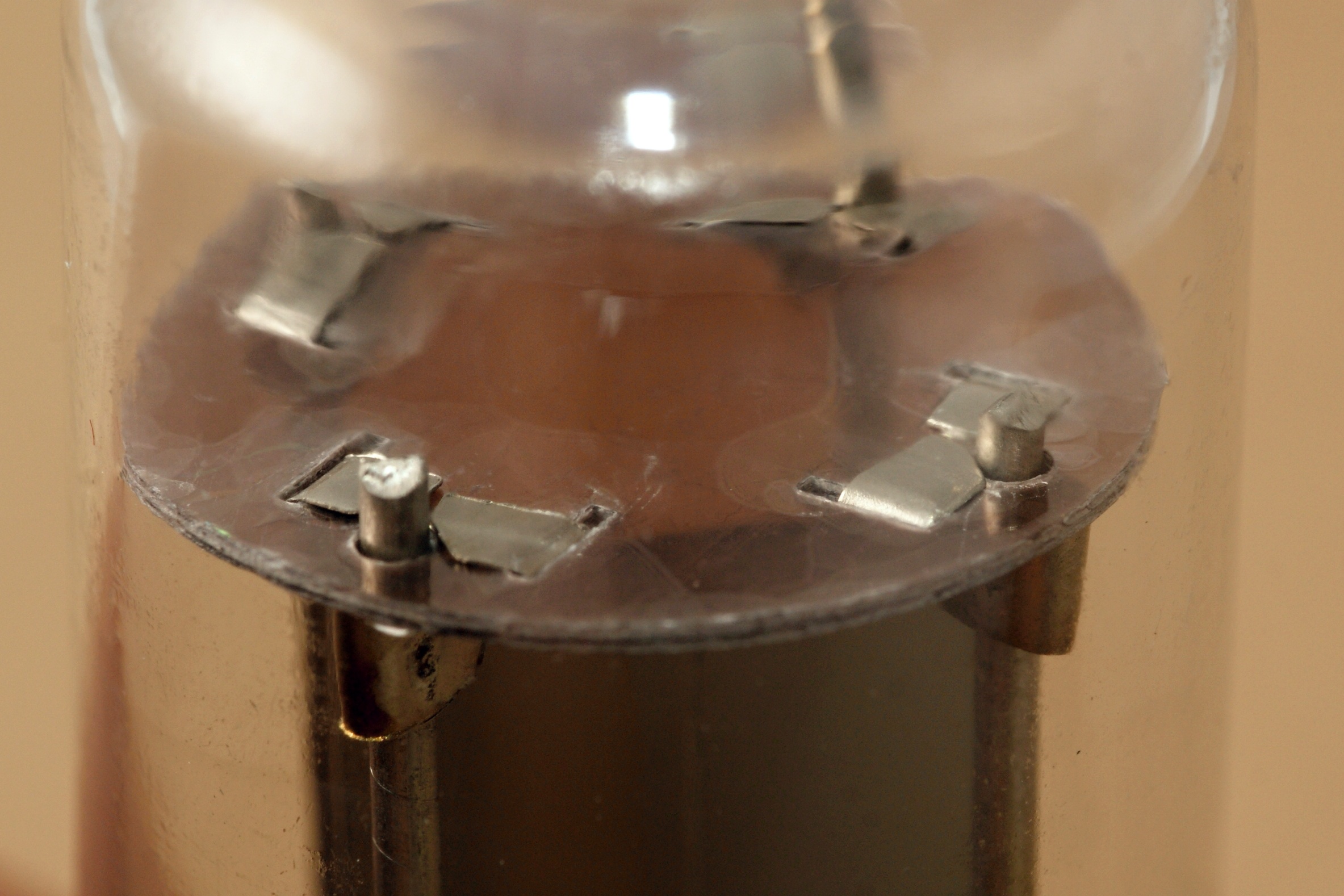

РКС-В-13 103,990 кГц

Марка и частота этого резонатора известны. Но это всё. Ни технические особенности, ни производитель....

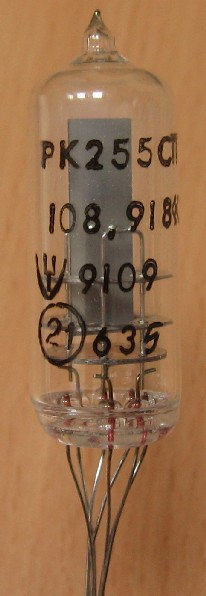

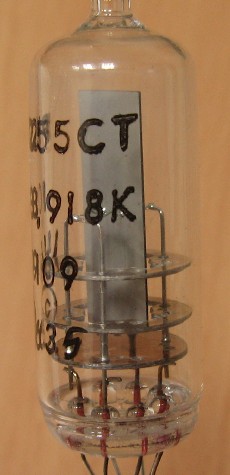

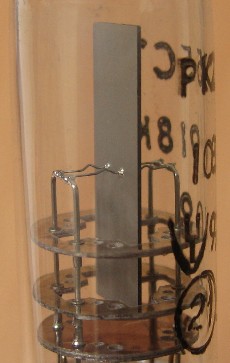

РК255СТ 108,918 кГц

Производитель - "Морион" (Санкт-Петербург)

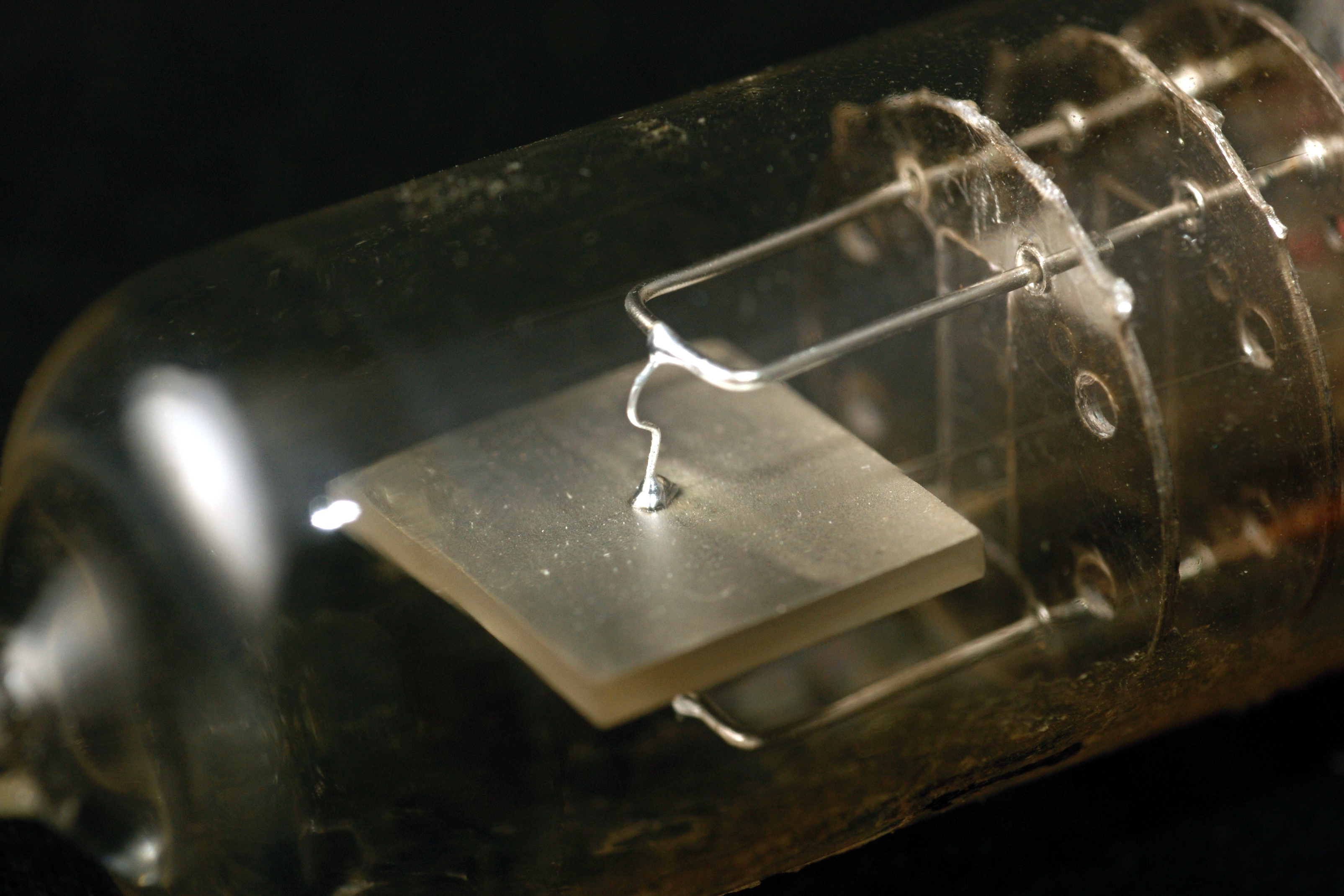

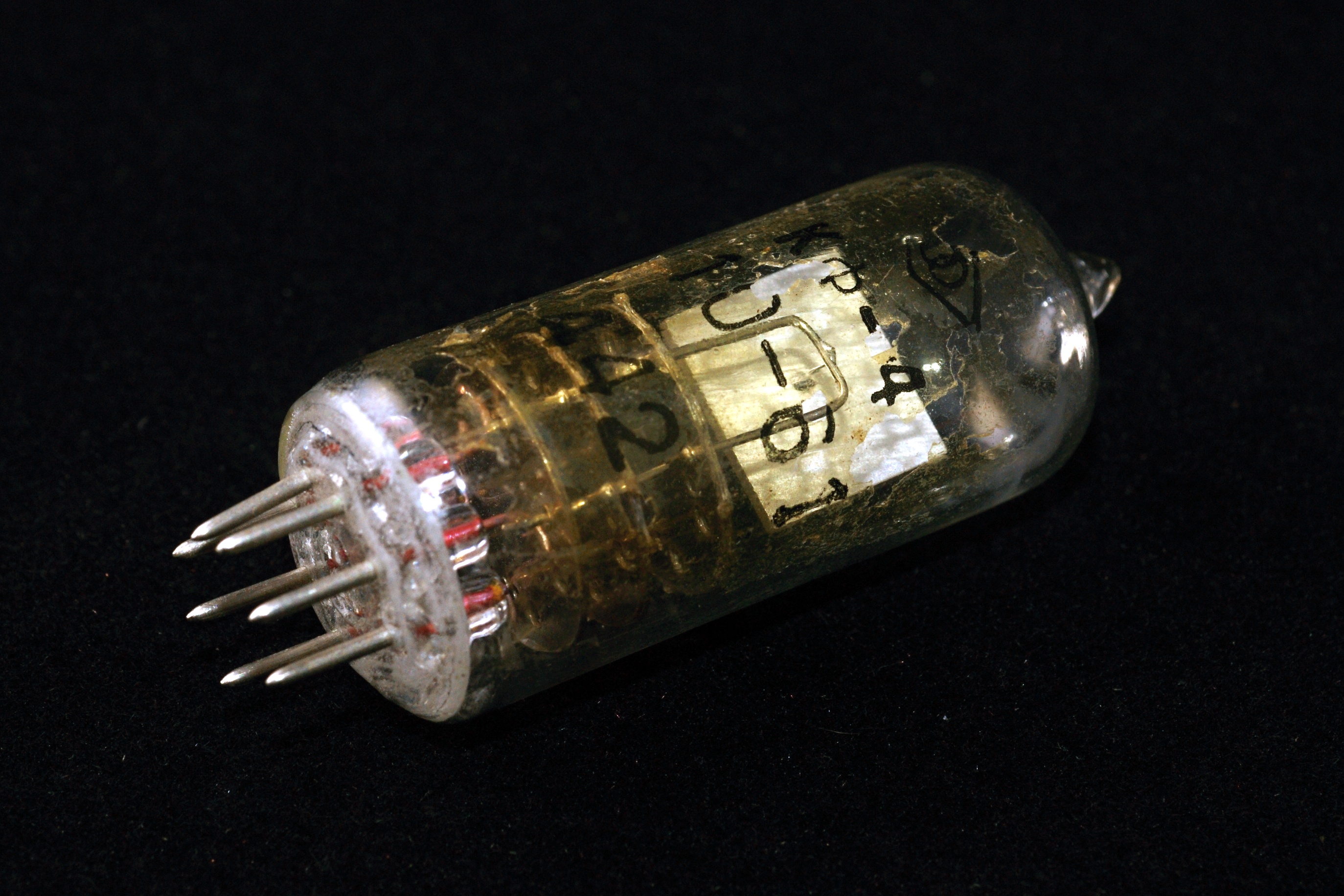

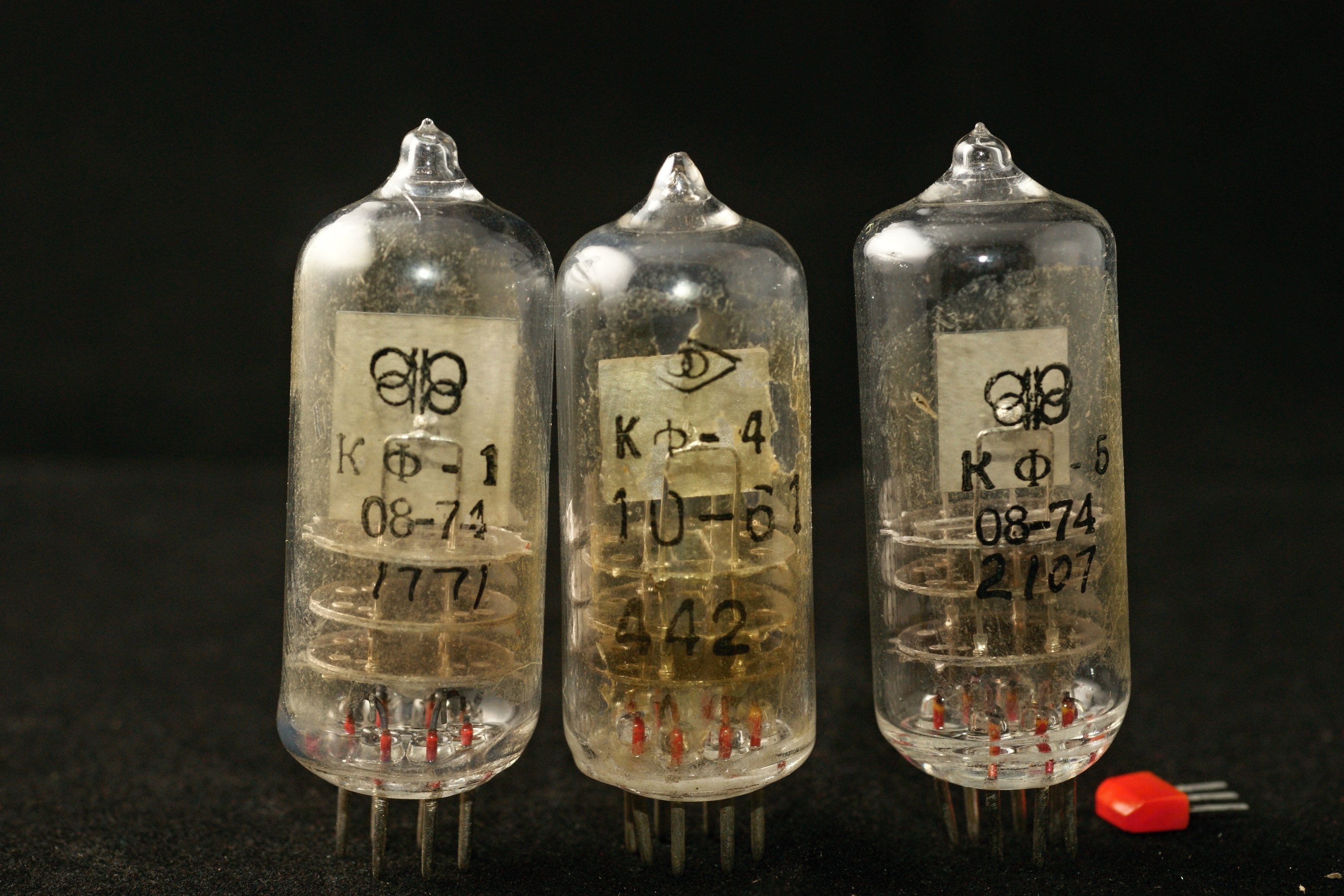

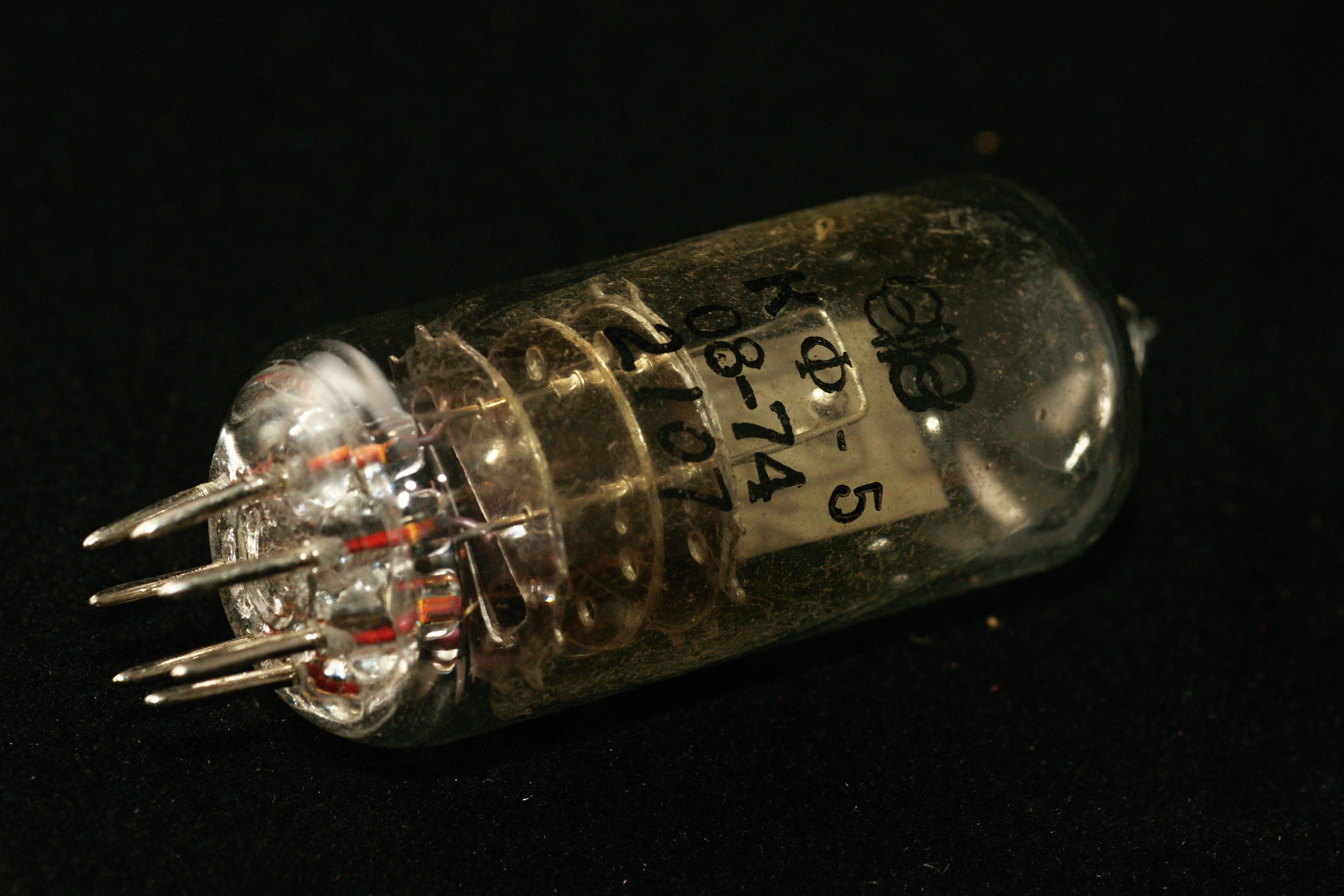

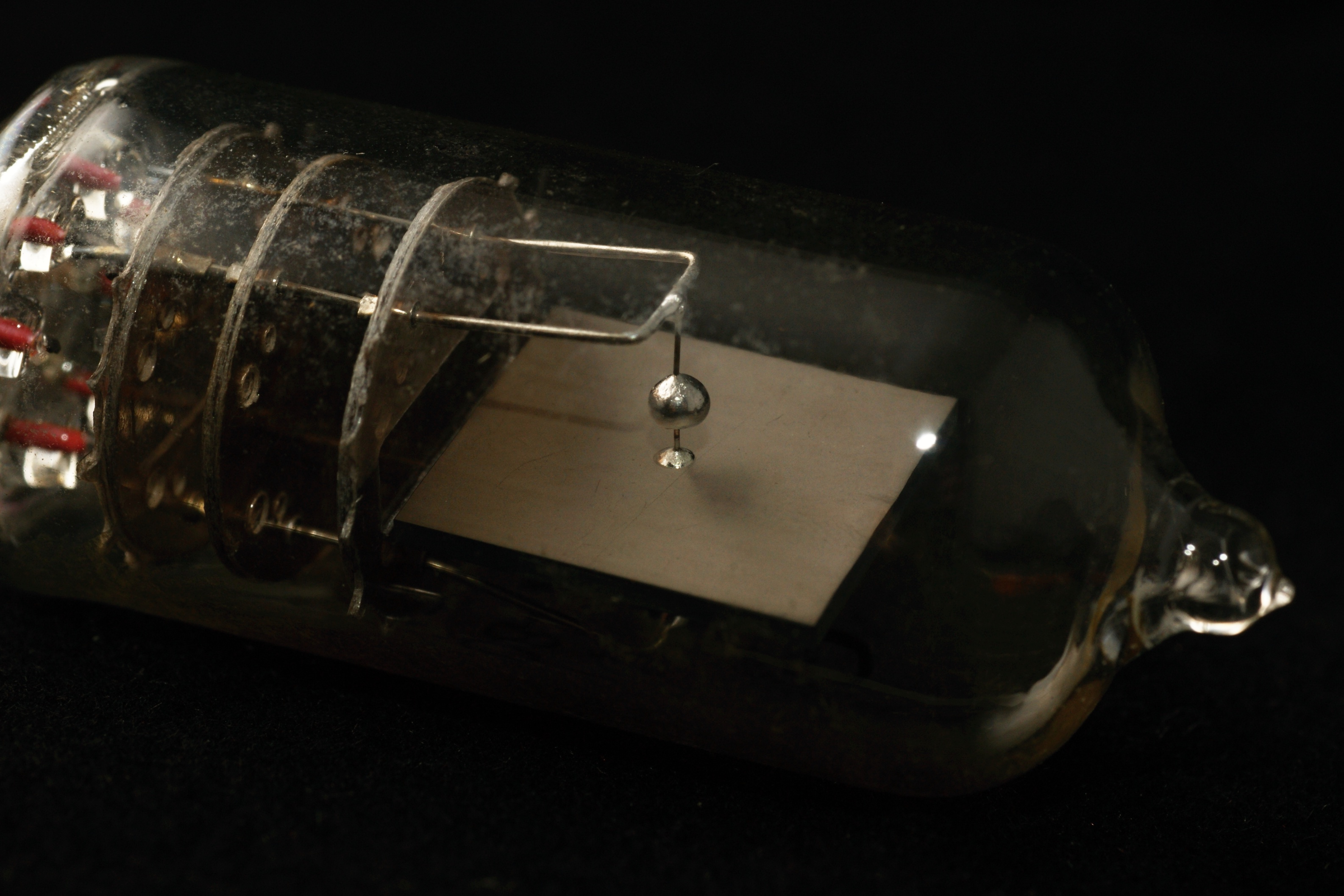

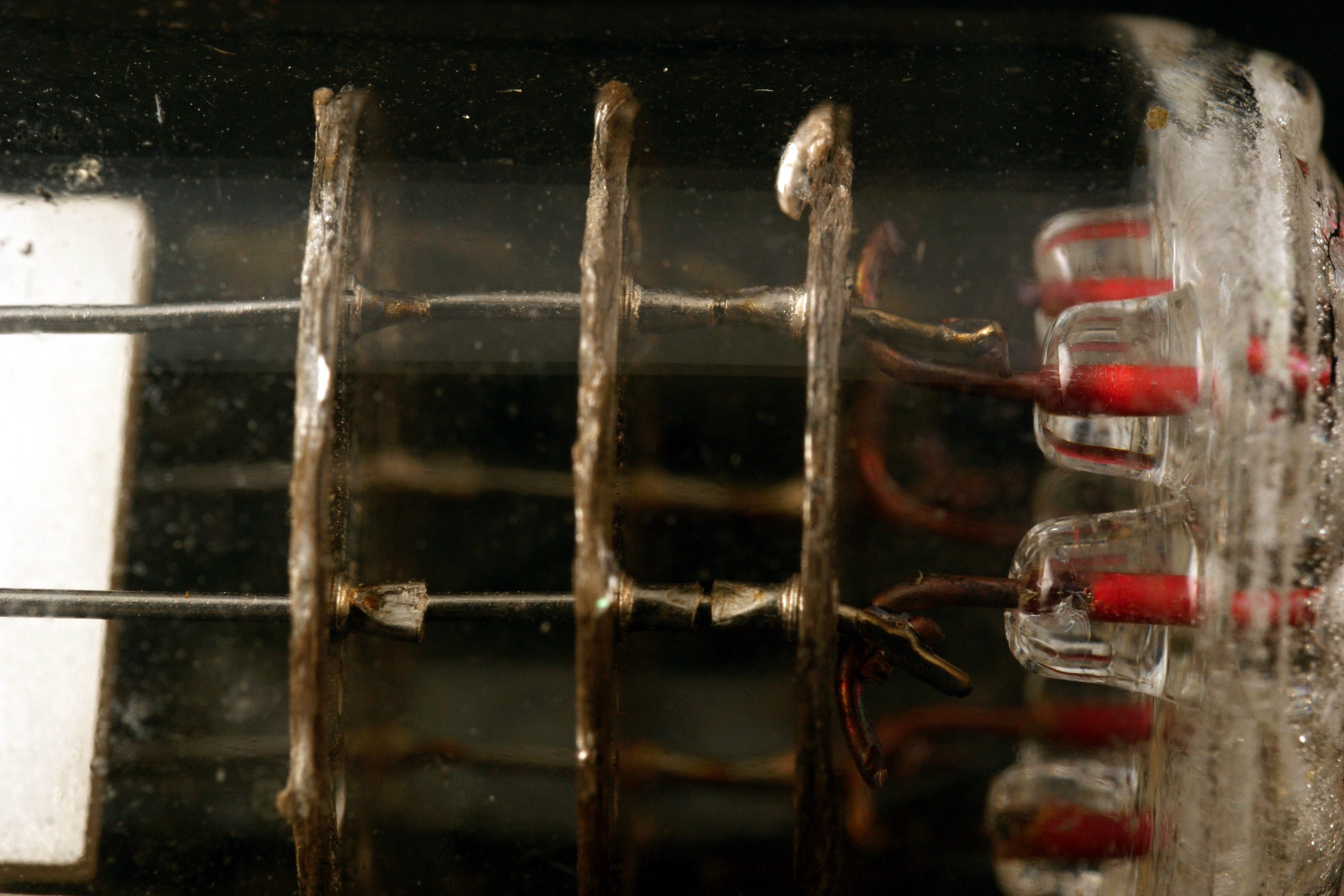

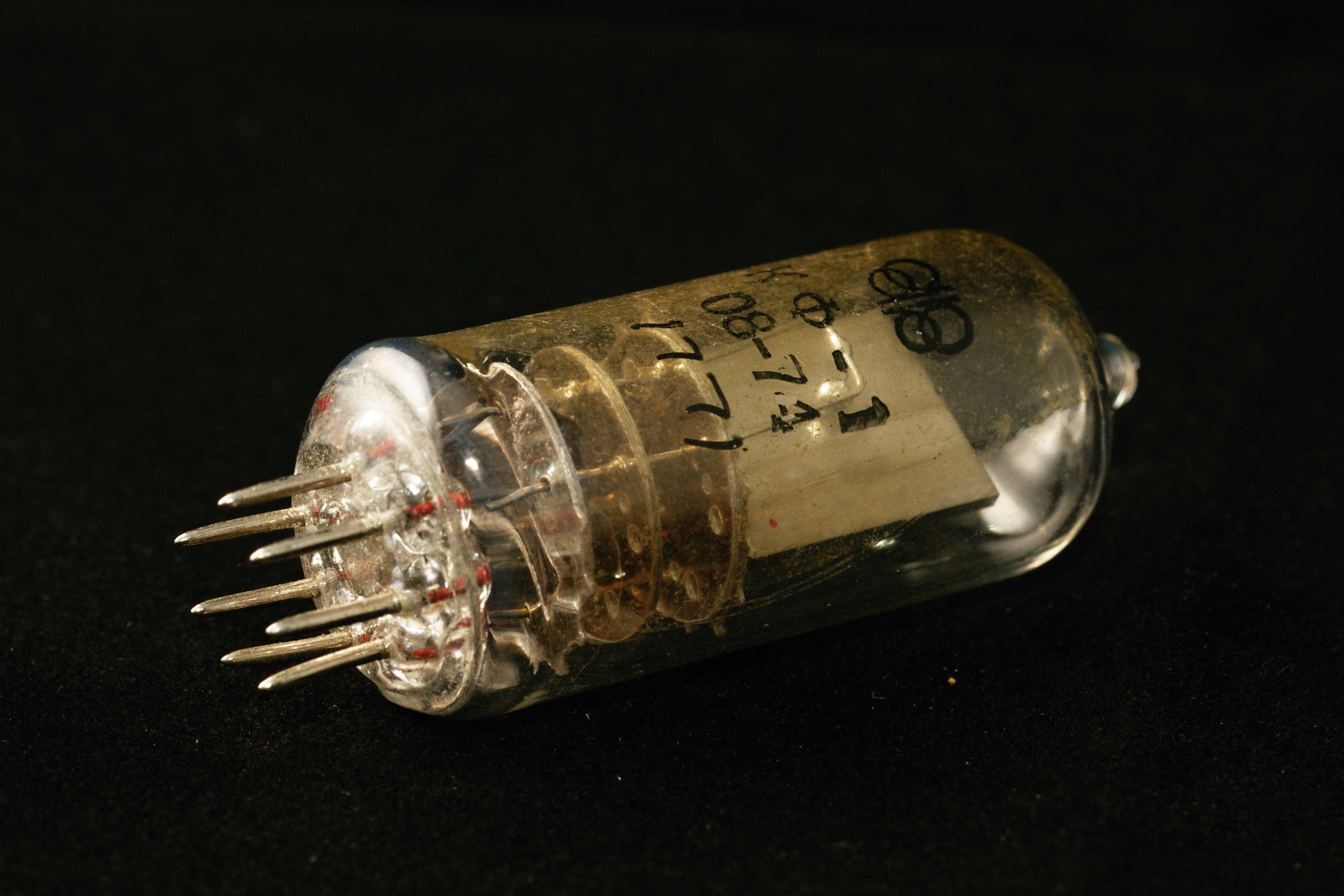

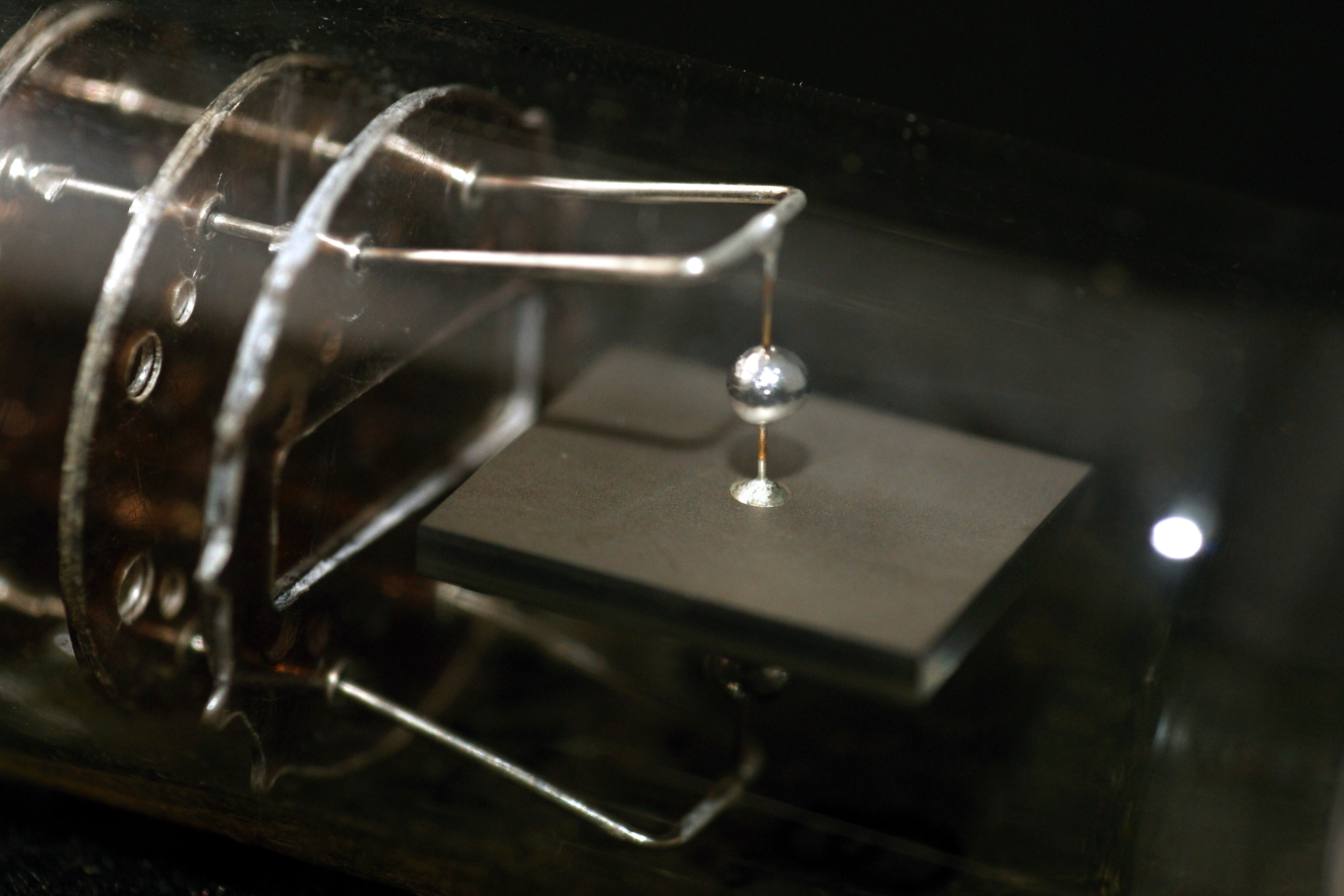

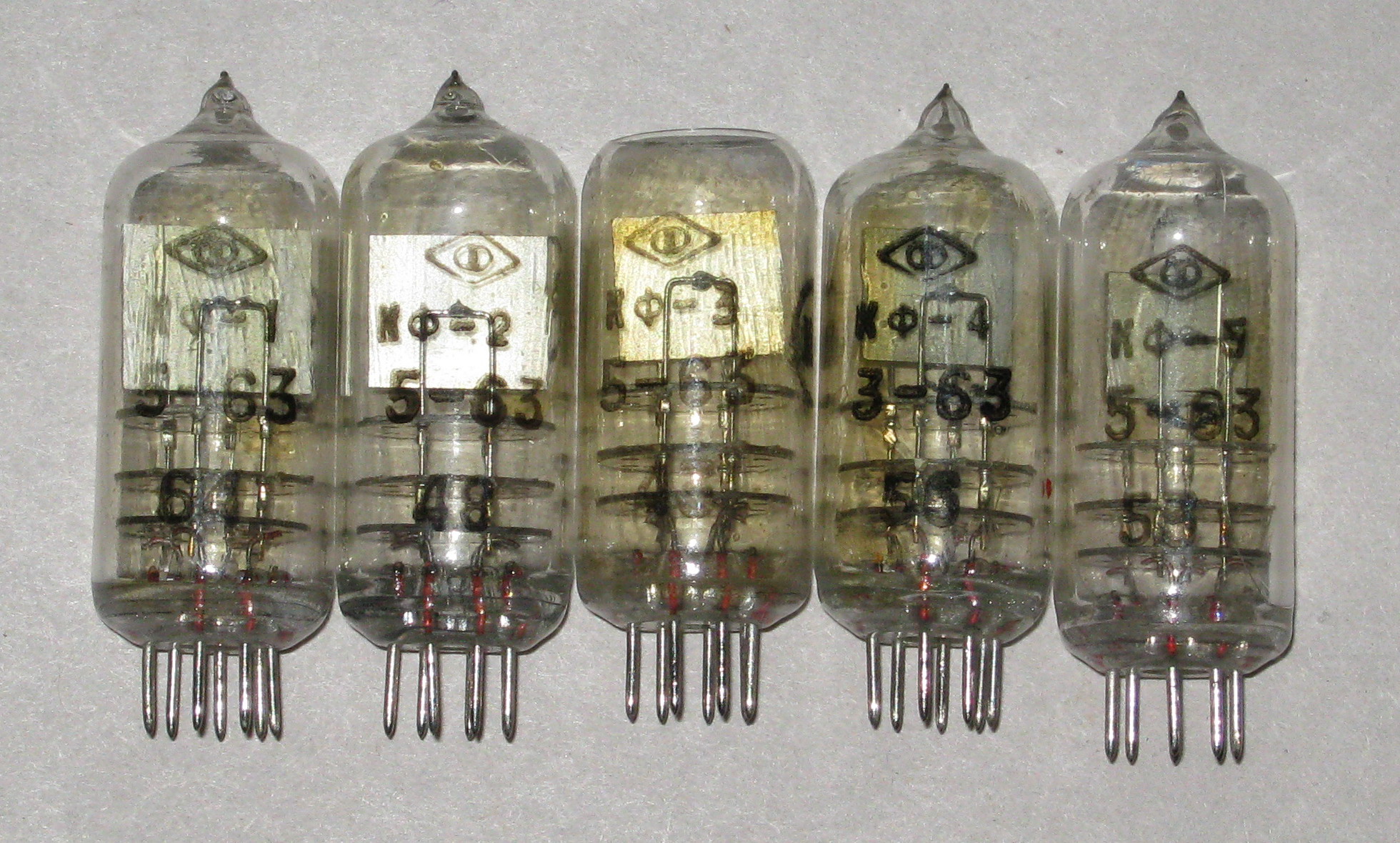

127,750 кГц ТЦ0.329.311 (КФ-1), КФ-4, КФ-5

кварцевый резонатор по ТЦ0.329.311

Кварцевые резонаторы с кодовым обозначением. На КФ-1 есть справочные данные; на два других нет, но, полагаю, они схожи с первым.

Информации по нему немного. КФ-1 - резонатор на 127,750 кГц, диапазон рабочих температур +20...+70°С. Довольно высокие точность настройки и термостабильность. А вот вибростойкость наоборот, не слишком велика. Полагаю, резонатор применялся в стационарной аппаратуре.

Разработчик - питерский завод им. Козицкого. Выпуск первоначально был там же, а в 70ые годы - уже на Омском приборостроительном заводе им. Козицкого.

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

кварцевый резонатор по ТЦ0.329.311

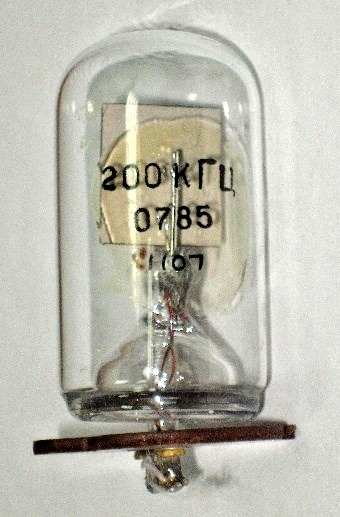

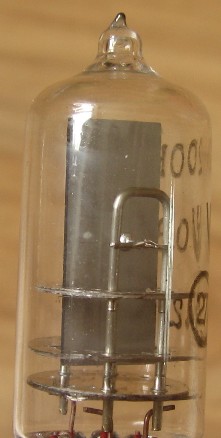

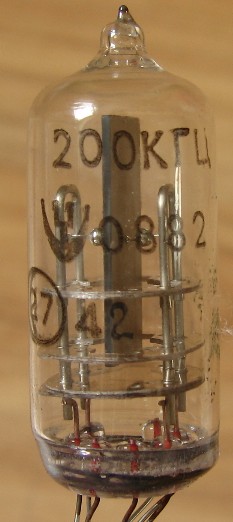

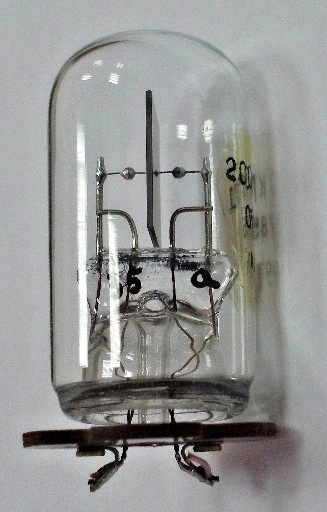

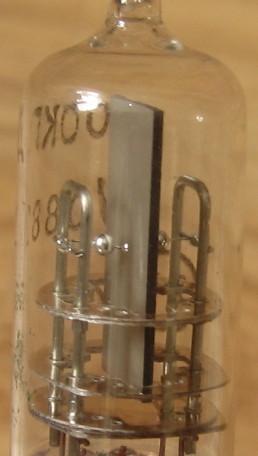

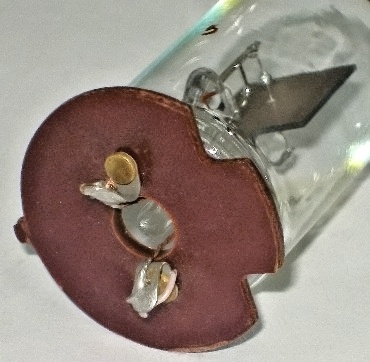

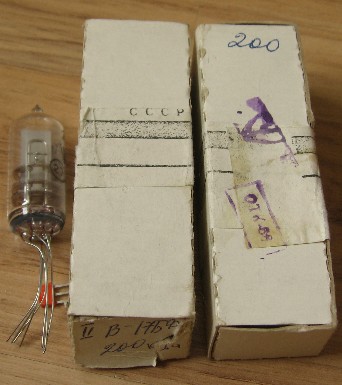

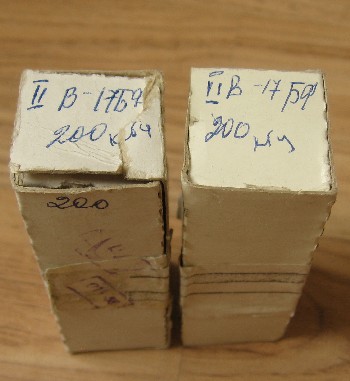

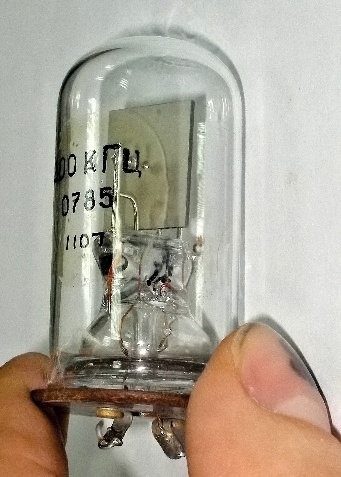

IIВ-17БФ 200 кГц С2 ГОСТ 11599-67

Справочный лист на эти кварцы. Производитель - "Морион" (Санкт-Петербург).

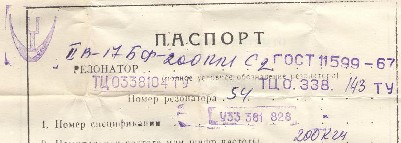

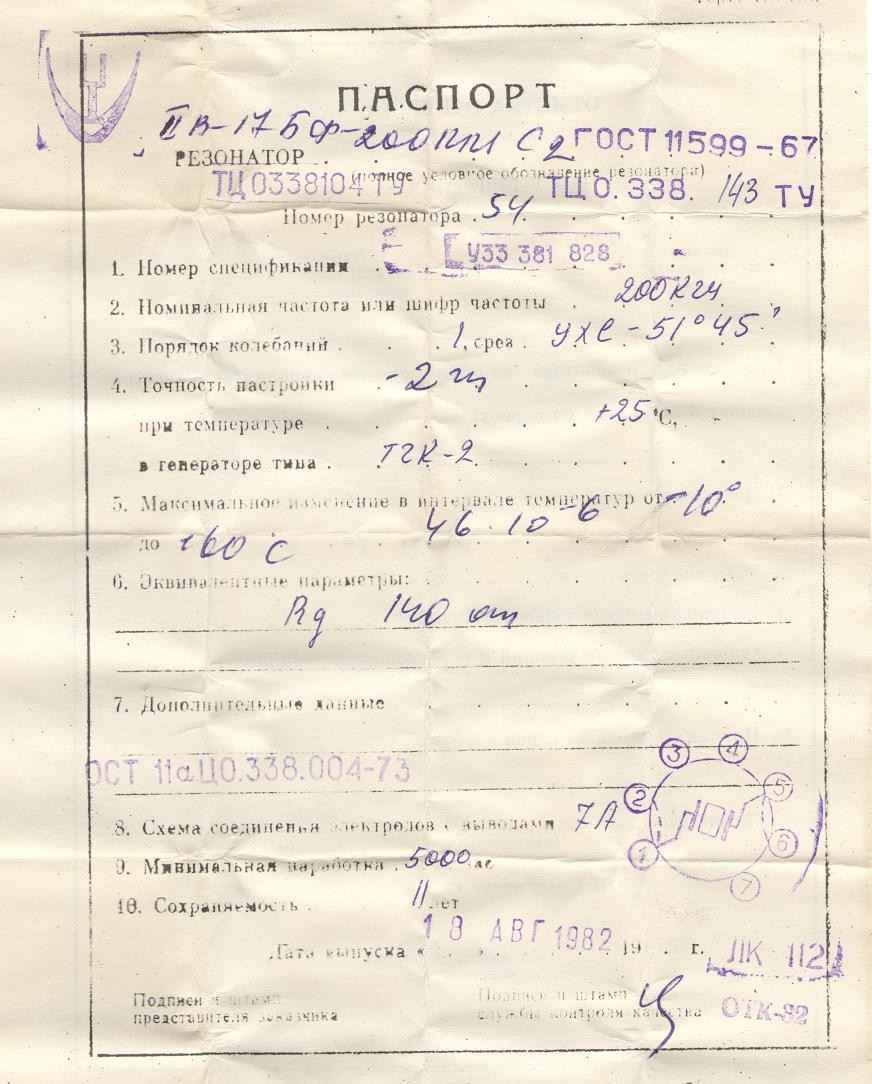

А здесь паспорт от подобного же кварца (IIВ-18БК 215 кГц).

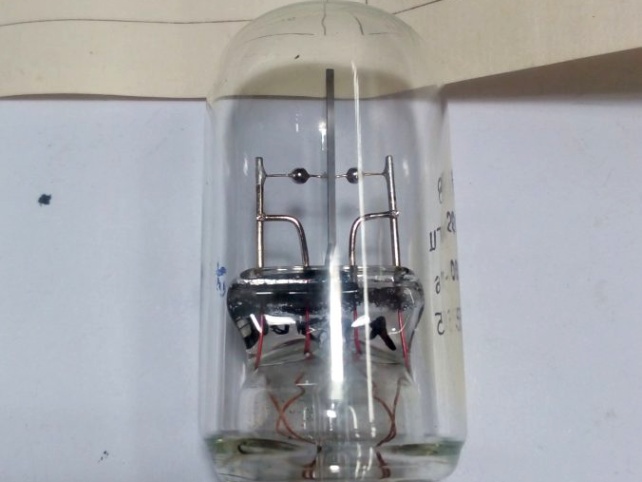

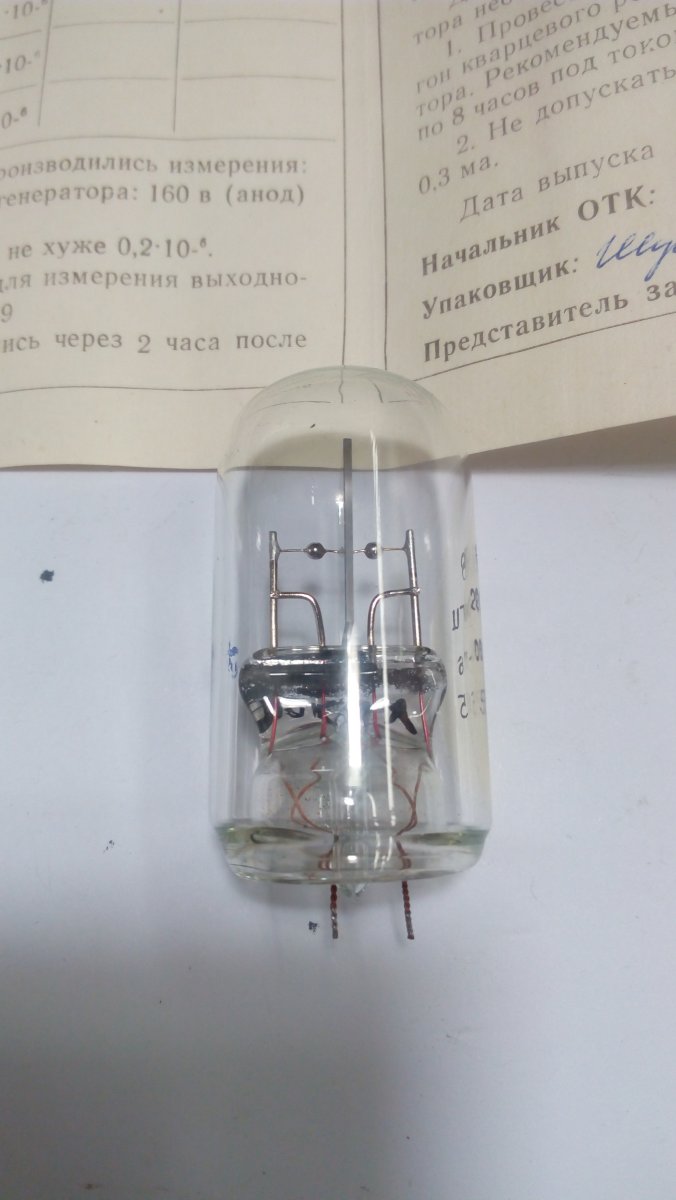

РКС-В-2 200 кГц

Кварцевый резонатор по ИГ3.293.069ТУ, от Омского приборостроительного завода им. Козицкого.

Применялся в кварцевом генераторе "Блок № 3" Это опорный генератор от радиостанции Р-154М.

Заводской паспорт от него


(фото с Форума радиодеталей)

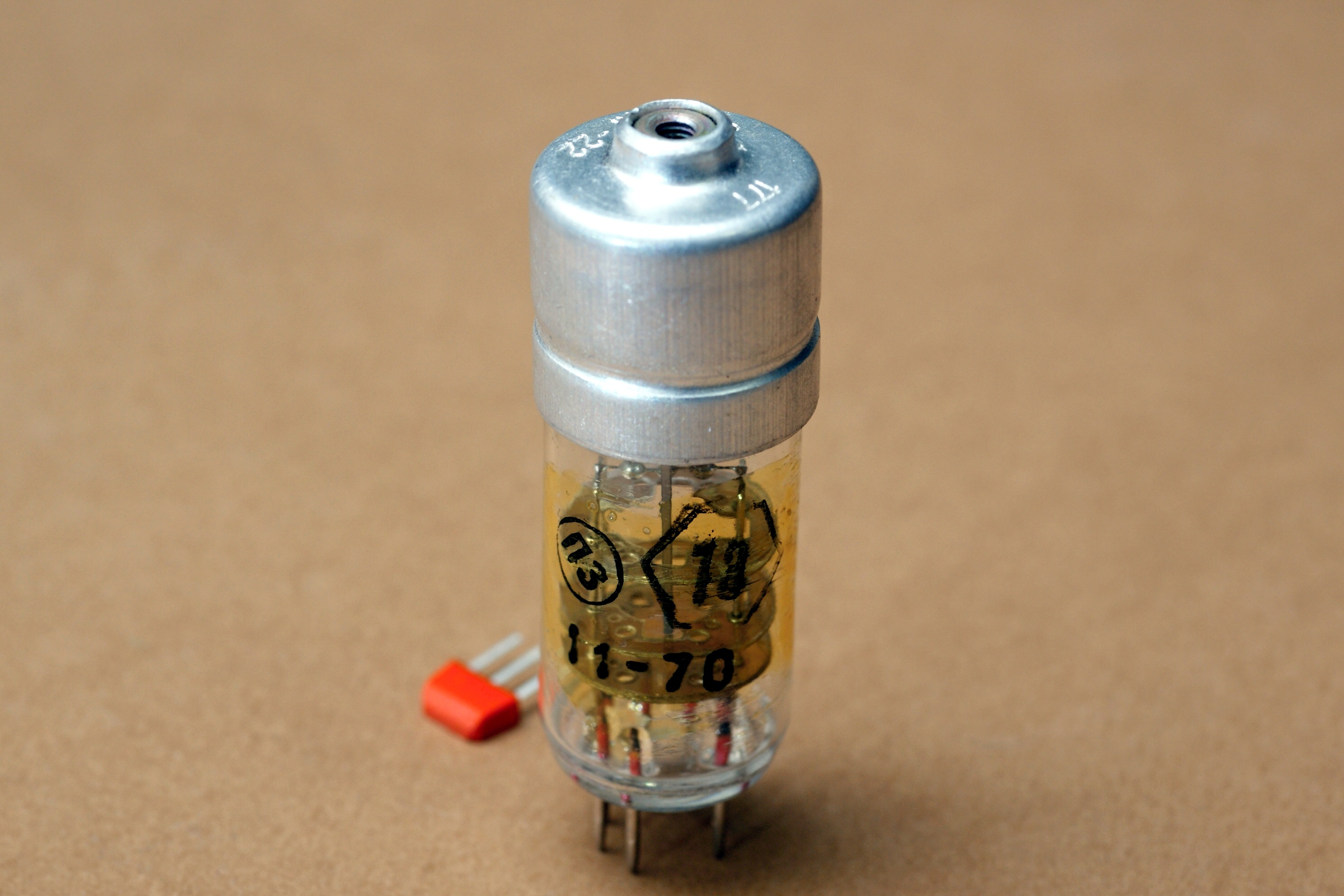

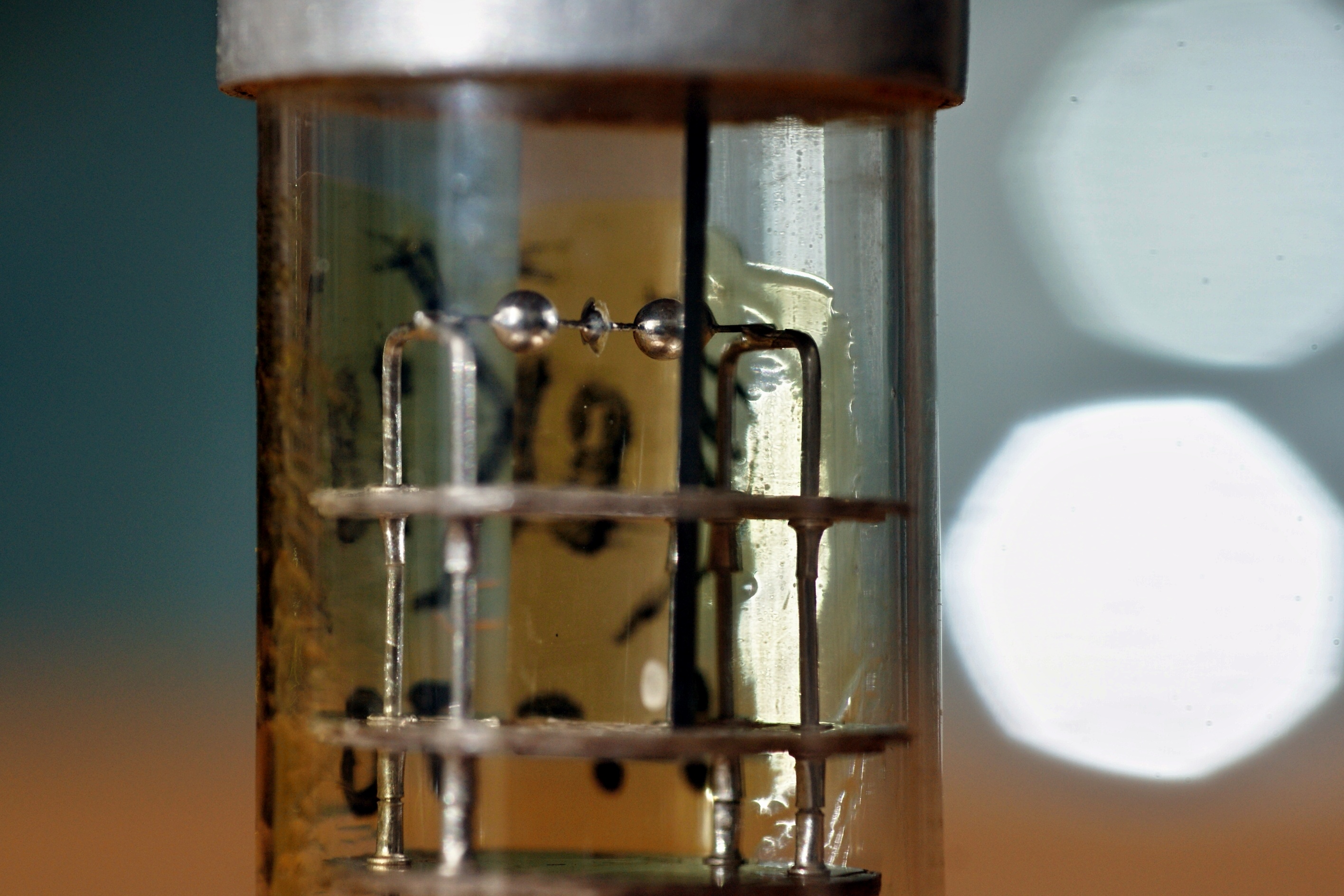

200 кГц ТЦ3.393.094 (КГ-22)

кварцевый резонатор по ТЦ3.393.094

Кварцевый резонатор, скорее всего из схем стабилизации частоты радиоприемной и передающей аппаратуры.

Должен был применяться в термостате - номинальная рабочая температура +70°С. Справочный лист на подобные кварцы.

Разработчик и производитель - питерский завод им. Козицкого.

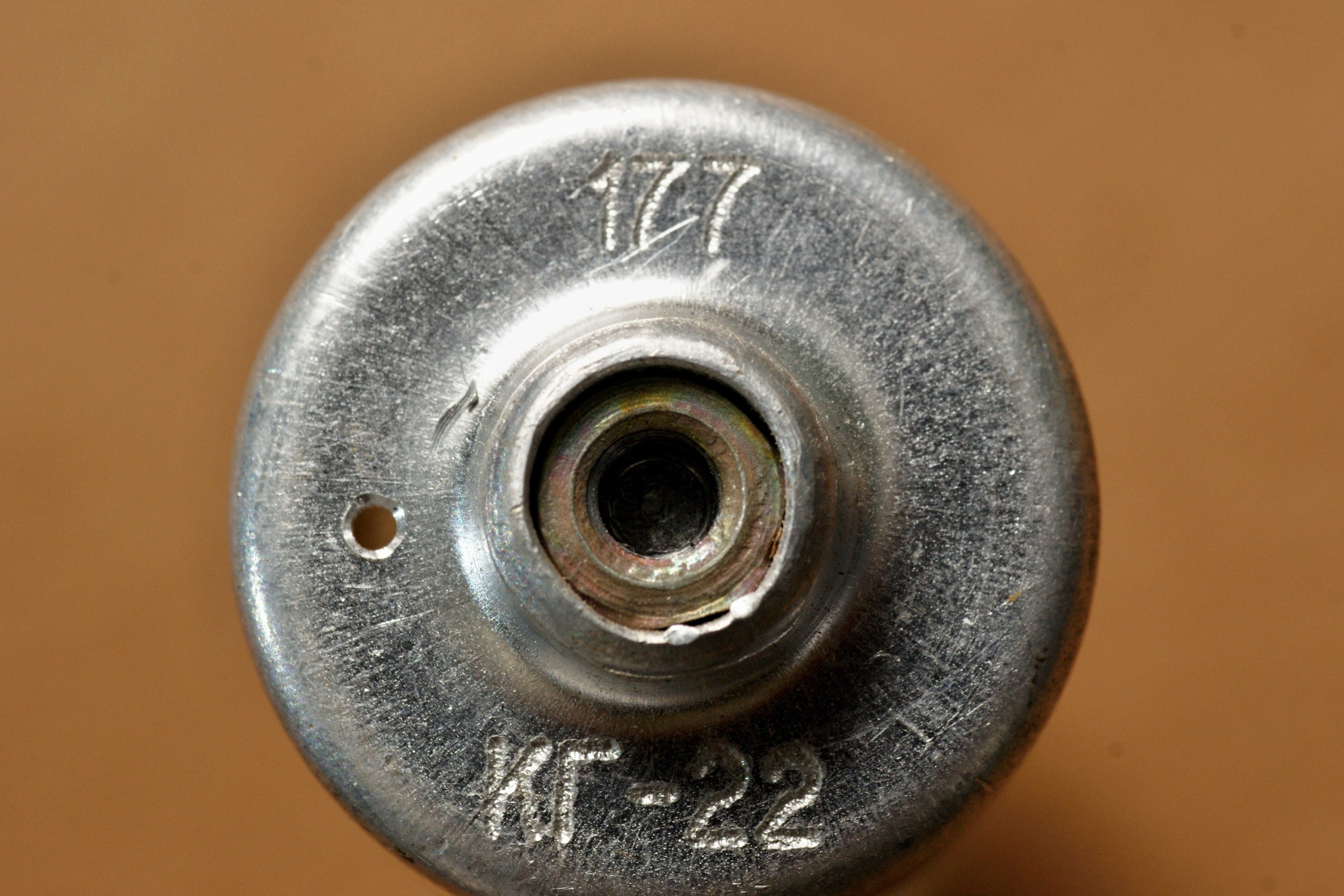

Назначение металлического "набалдашника" пока не вполне понятно. Скорее всего, как ключ - для демонтирования специнструментом, наподобие массовых радиоламп ГУ-50.

кварцевый резонатор по ТЦ3.393.094

кварцевый резонатор по ТЦ3.393.094

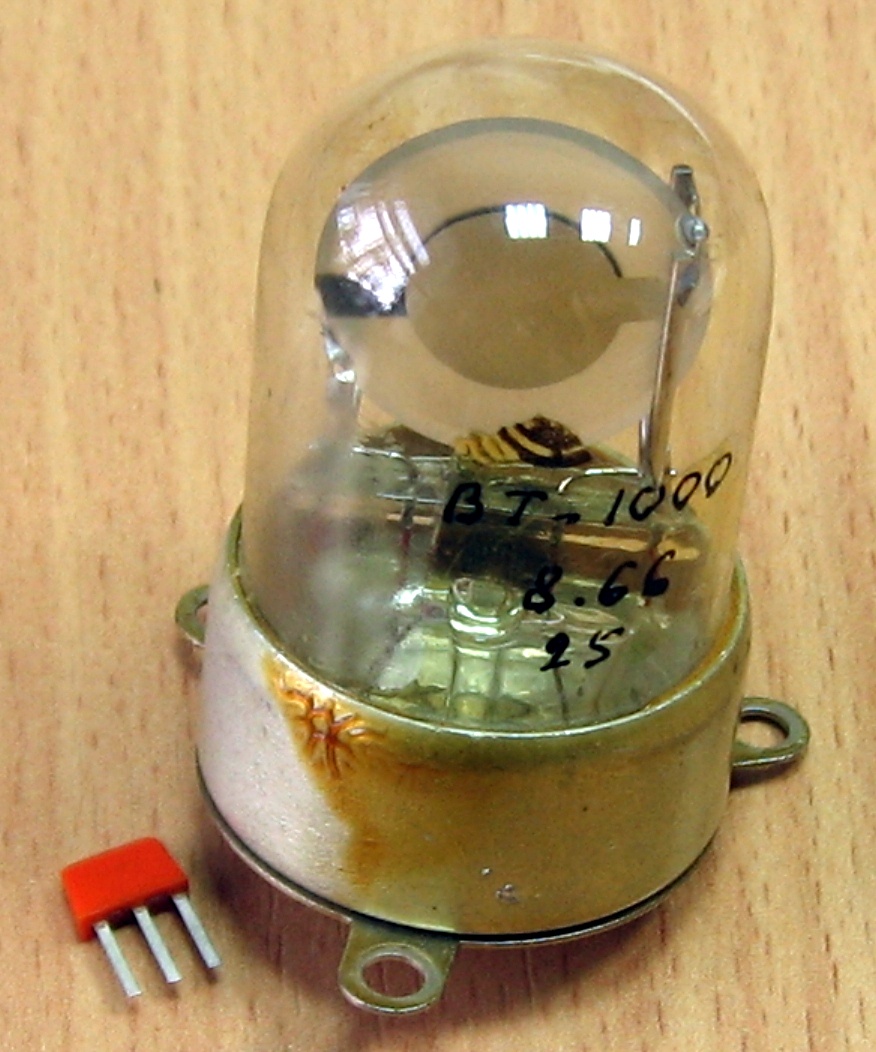

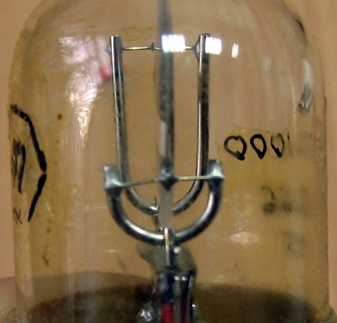

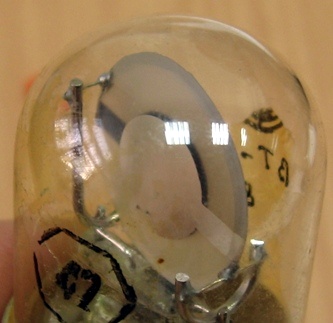

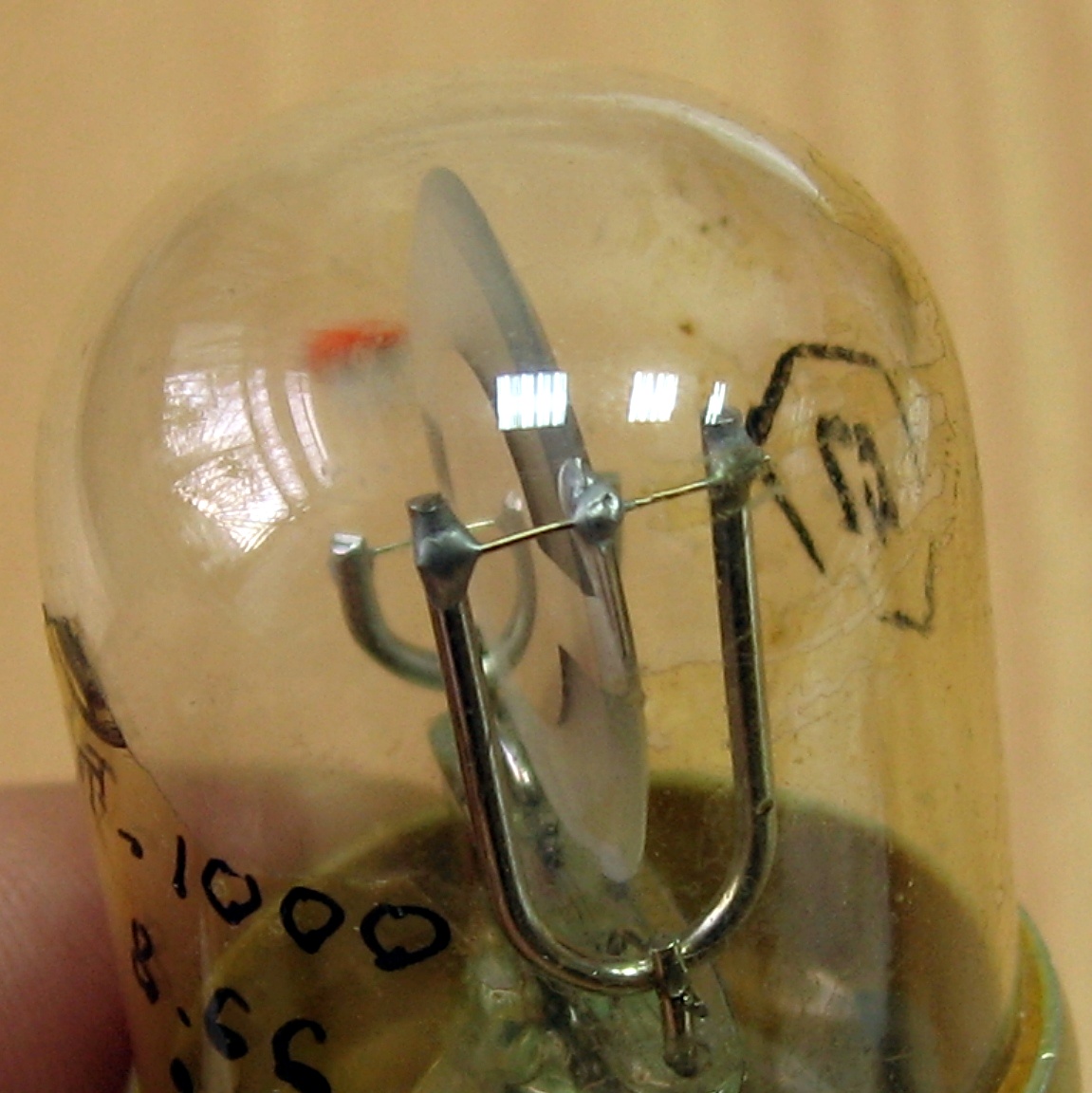

1000 кГц ТЦ3.293.141 (ВТ-1000)

Кварцевый резонатор ТЦ3.293.141ТУ на 1000 кГц, с не вполне понятным обозначением - почему ВТ?

Существует и другой ВТ-1000, в металлической колбе. Так что, возможно, название относится не к самим резонаторам, а к их области применения.

Если сравнить этот резонатор с металлическим собратом, то у этого значительно выше точность и стабильность. Проигрывает он только в механических характеристиках - вибро- и ударостойкости.

Разработчик и производитель - питерский завод им. Козицкого.

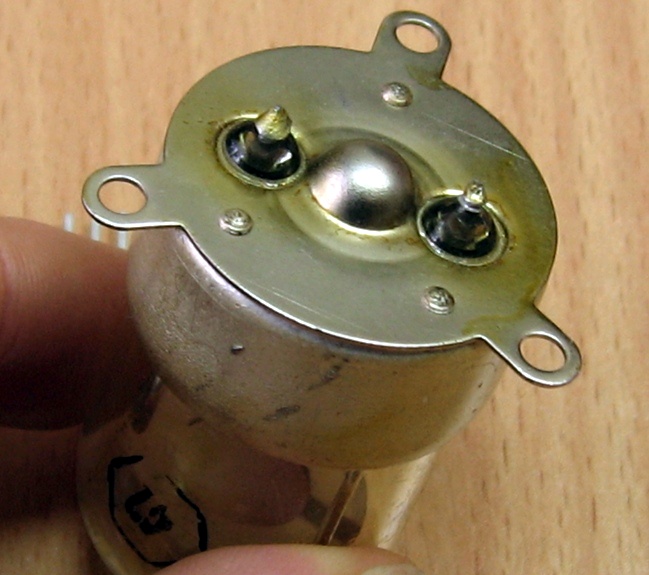

Отличительная особенность этого кварца - металлический цоколь, такой конструкции еще у меня не было:

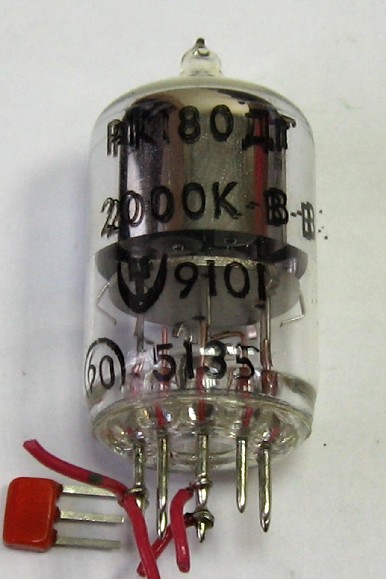

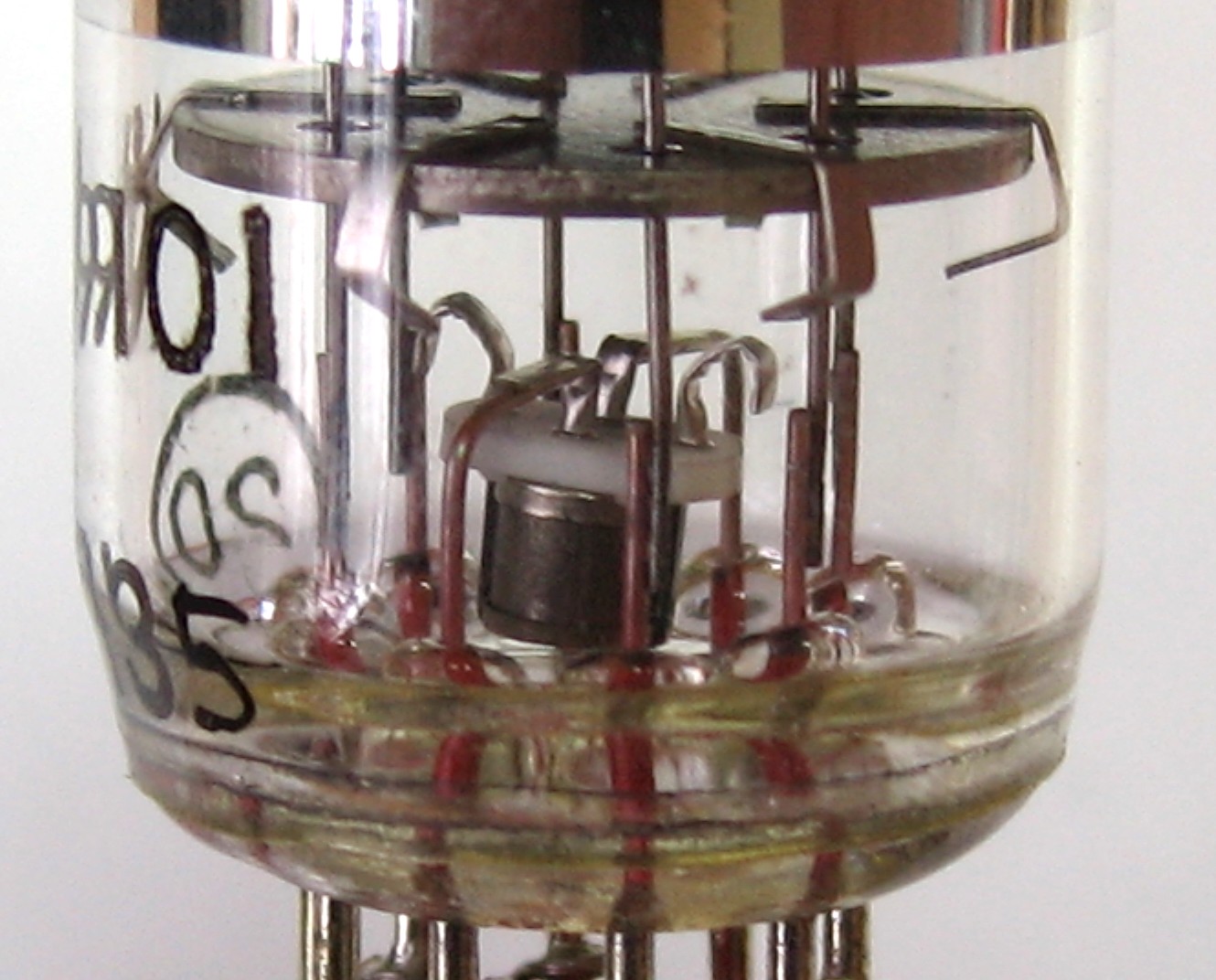

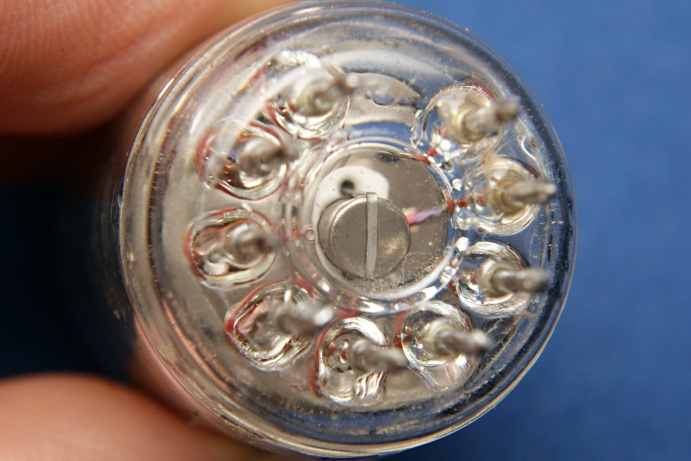

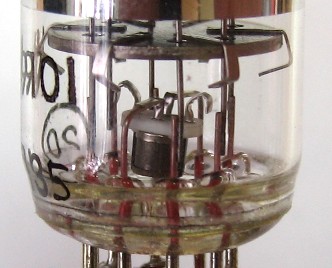

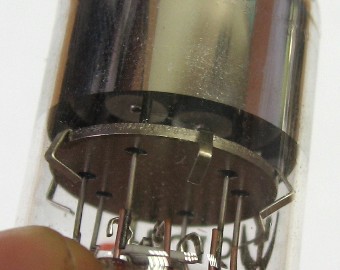

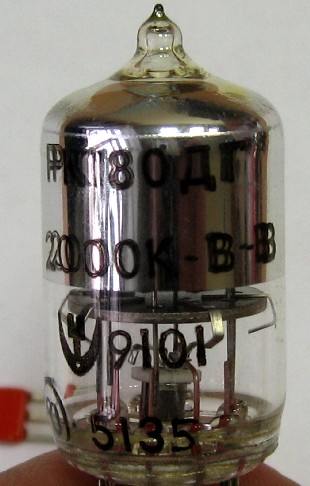

2000 кГц РК180ДГ

Интересный резонатор. Это не просто одиночная кварцевая пластинка, это резонатор-термостат; внутри целый набор из собственно кварца, позисторного нагревателя и газопоглотителя.

Этим достигается высокая термостабильность - относительный уход частоты во всем диапазоне рабочих температур не превышает 1,5х10-6.

Справочный лист на него.

Производитель - "Морион" (Санкт-Петербург).

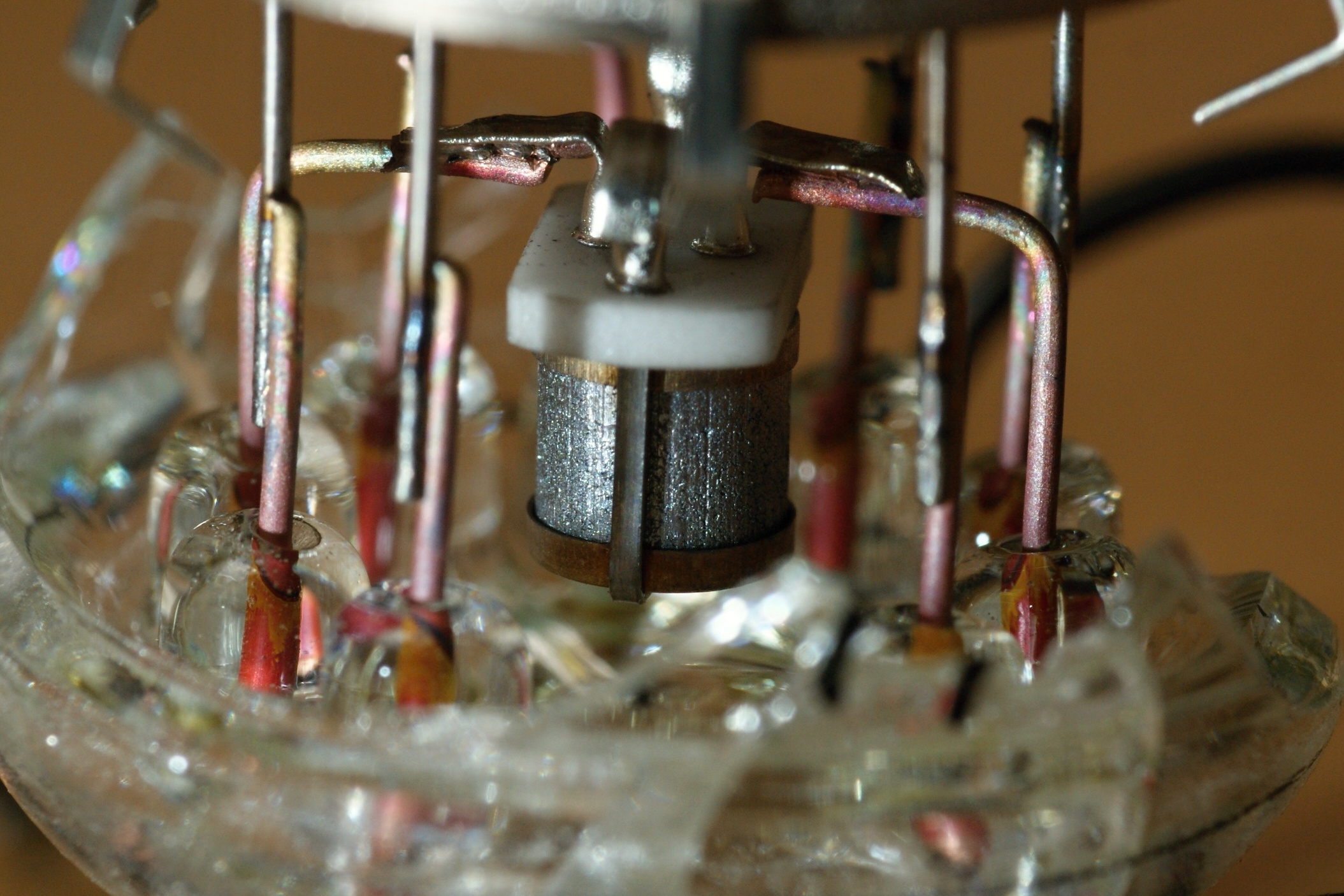

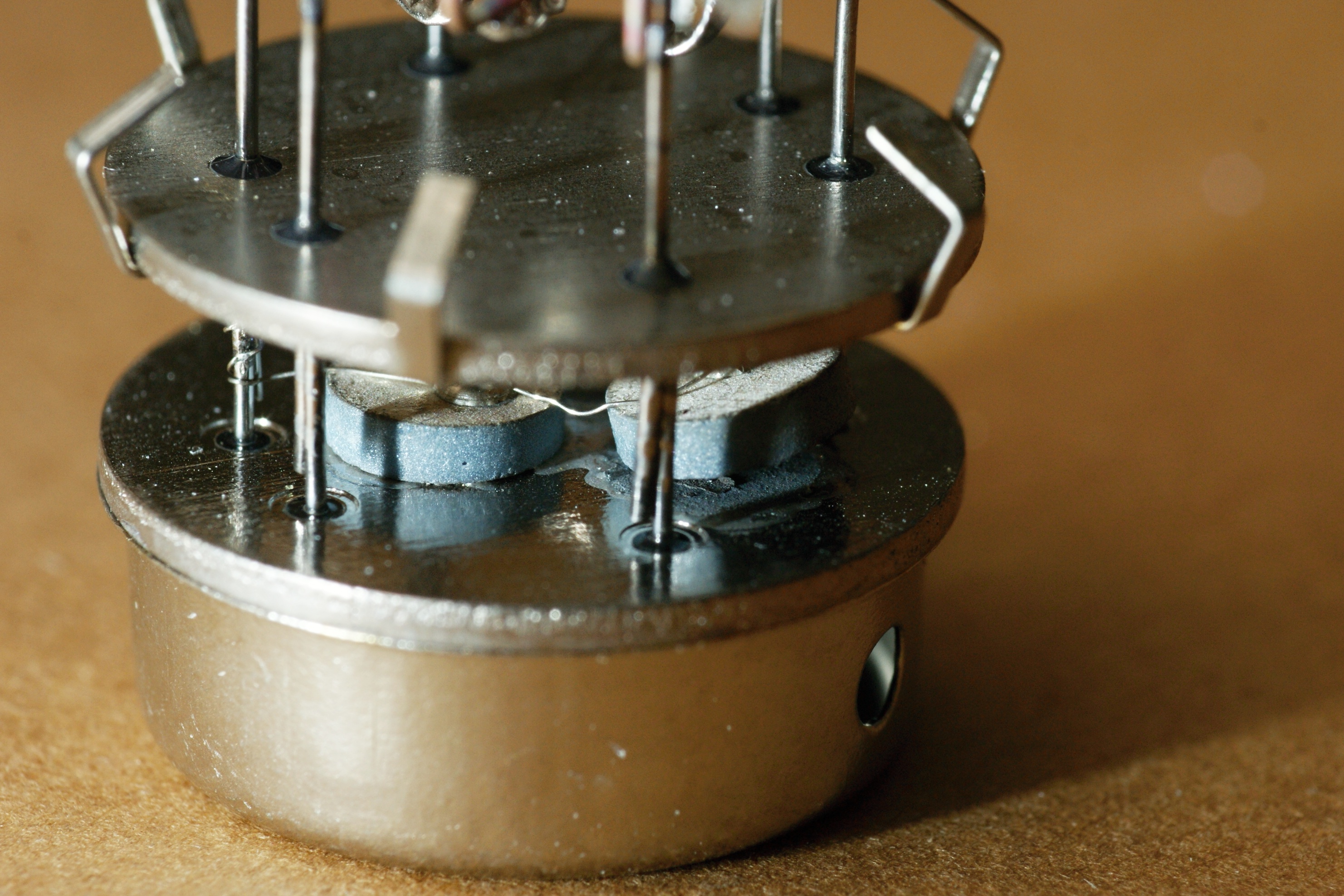

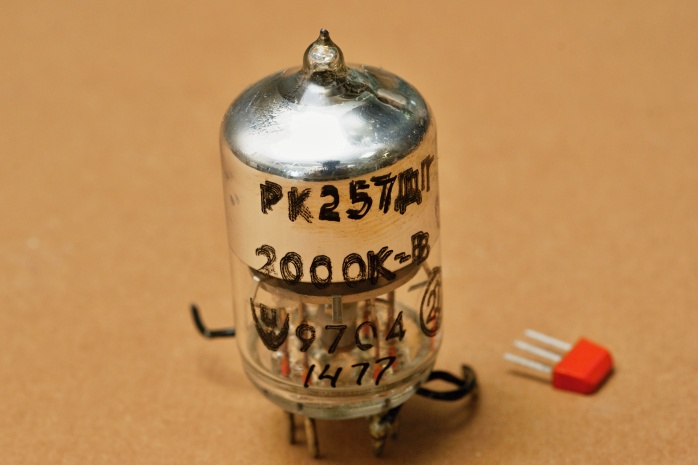

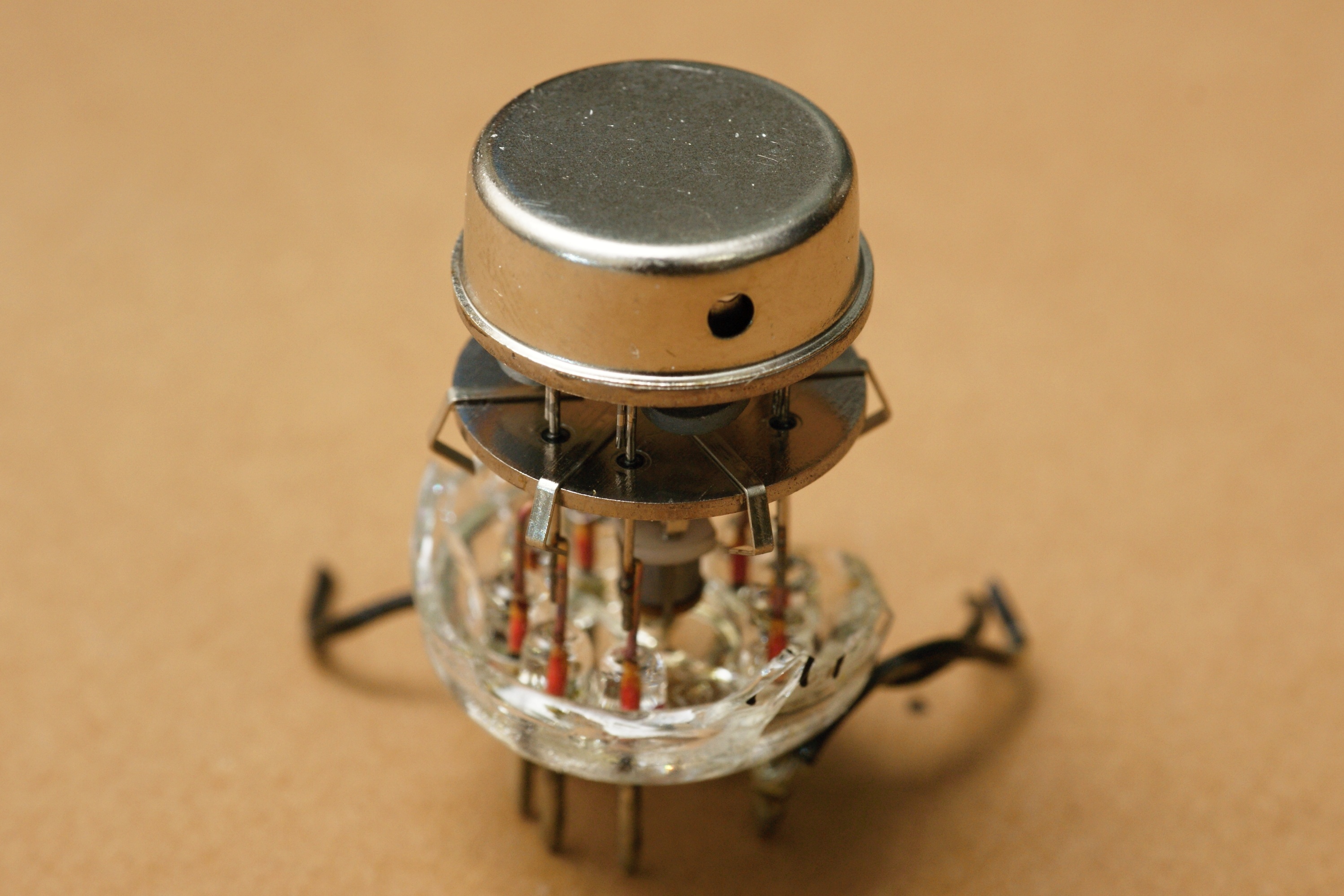

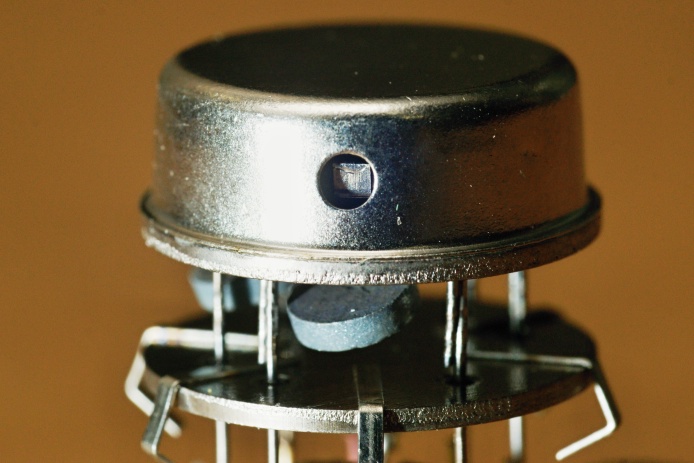

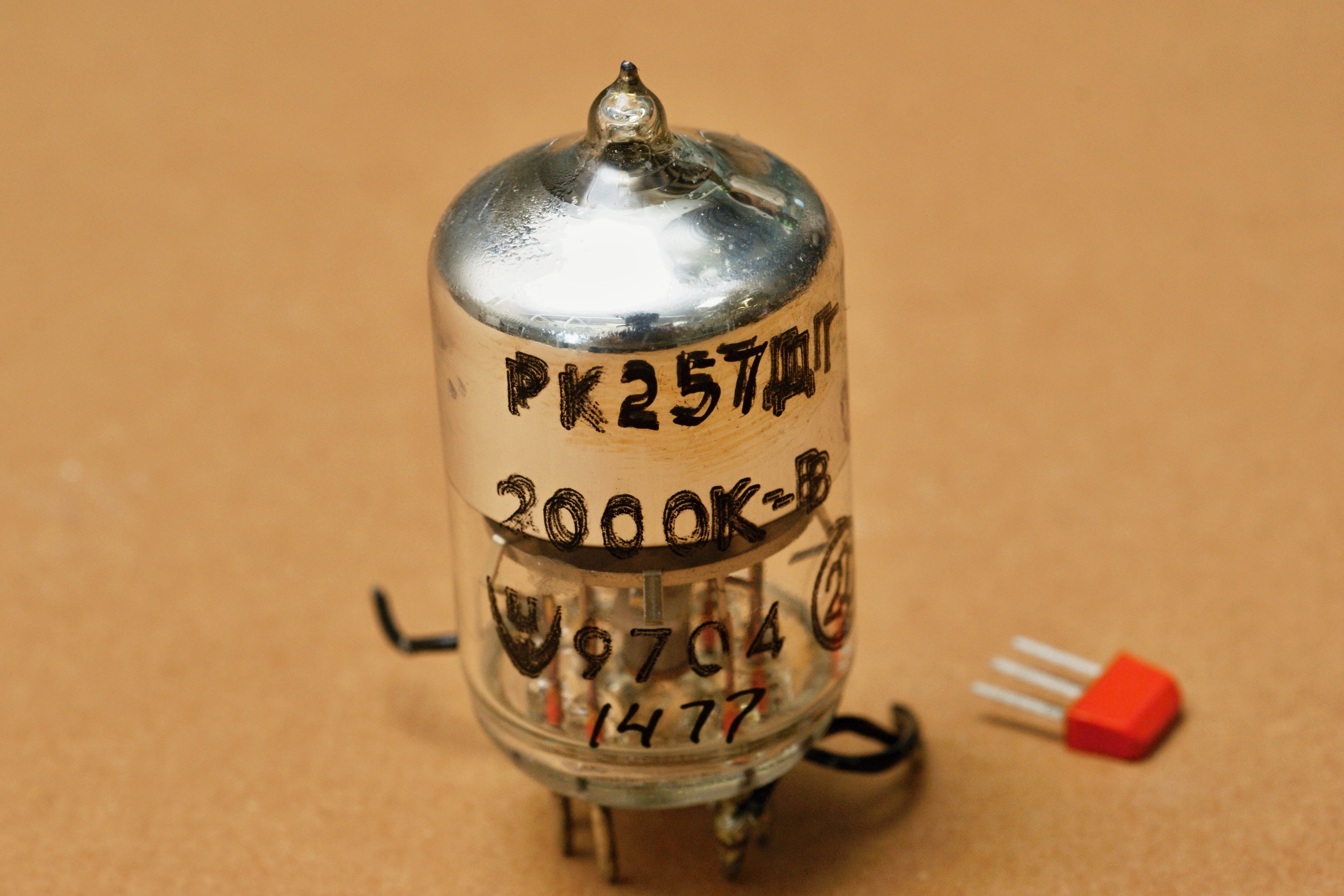

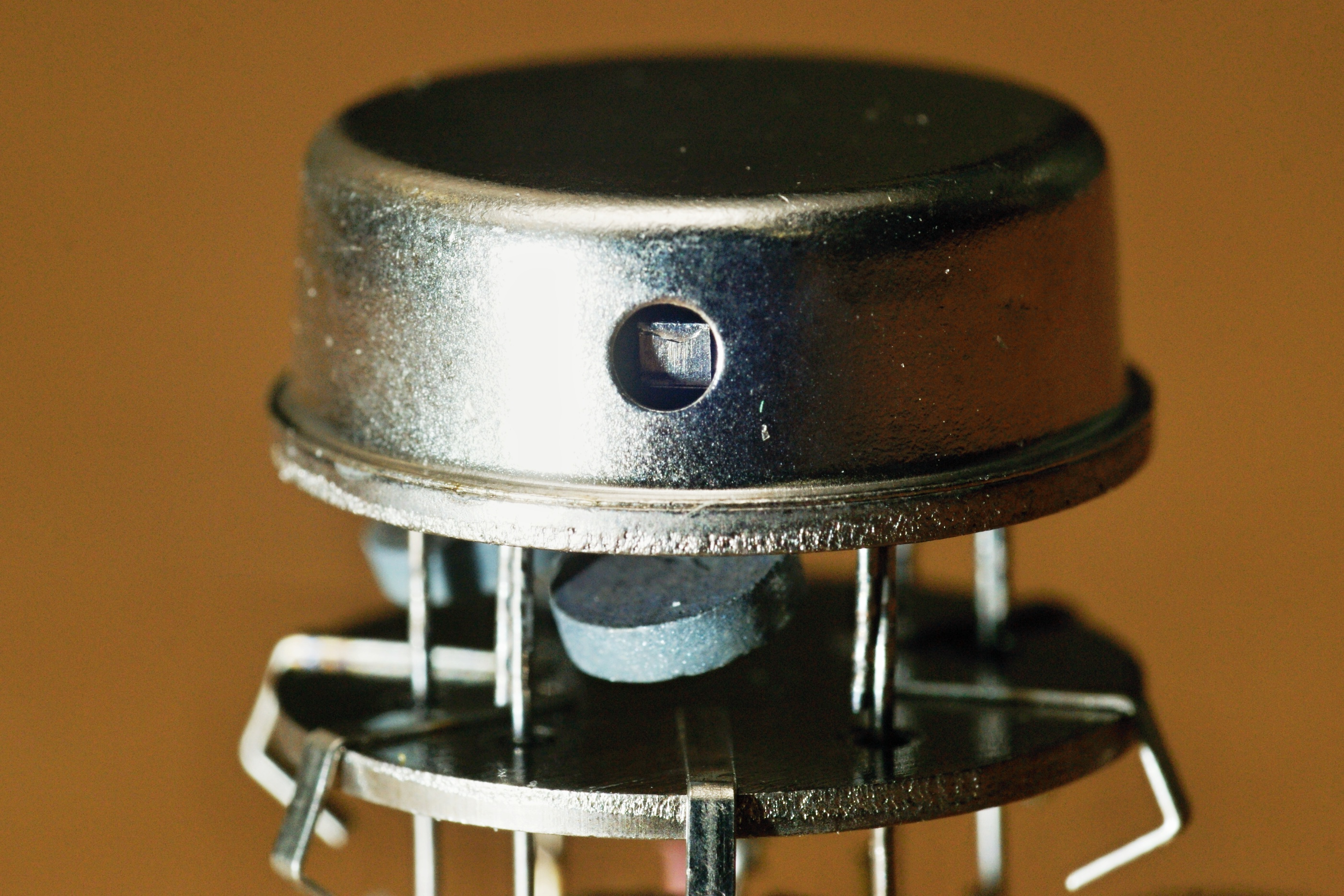

2000 кГц РК257ДГ

резонатор РК257ДГ

Резонатор, весьма схожий с предыдущим. Это также резонатор-термостат, также от питерского завода "Морион", и тоже на 2000 кГц.

Подробных данных на него у меня нет. Известно лишь, что точность настройки соответствует группам +(0,5/1/3/5/7)х10-6, а относительный уход частоты во всем диапазоне рабочих температур укладывается в диапазоны (0,5/1,0/1,5/2,0/5,0)х10-6.

Применялся (применяется?) он в различной научной аппаратуре.

Сам резонатор находится в заваренном металлическом "набалдашнике".

резонатор РК257ДГ

Интересно, что выводы его выполнены стеклянными гермовводами, хотя сам объём не герметизирован.

резонатор РК257ДГ

резонатор РК257ДГ

резонатор РК257ДГ

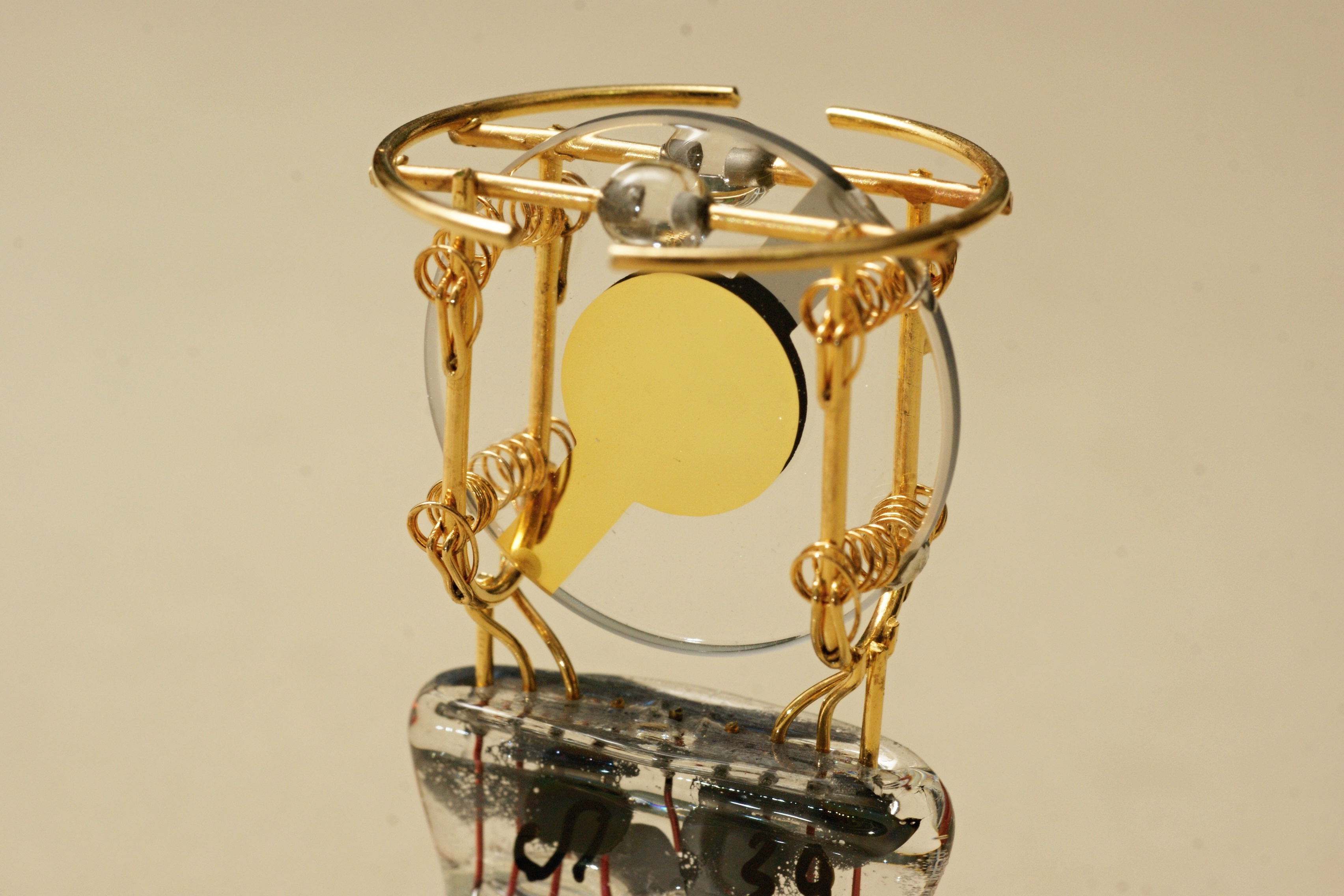

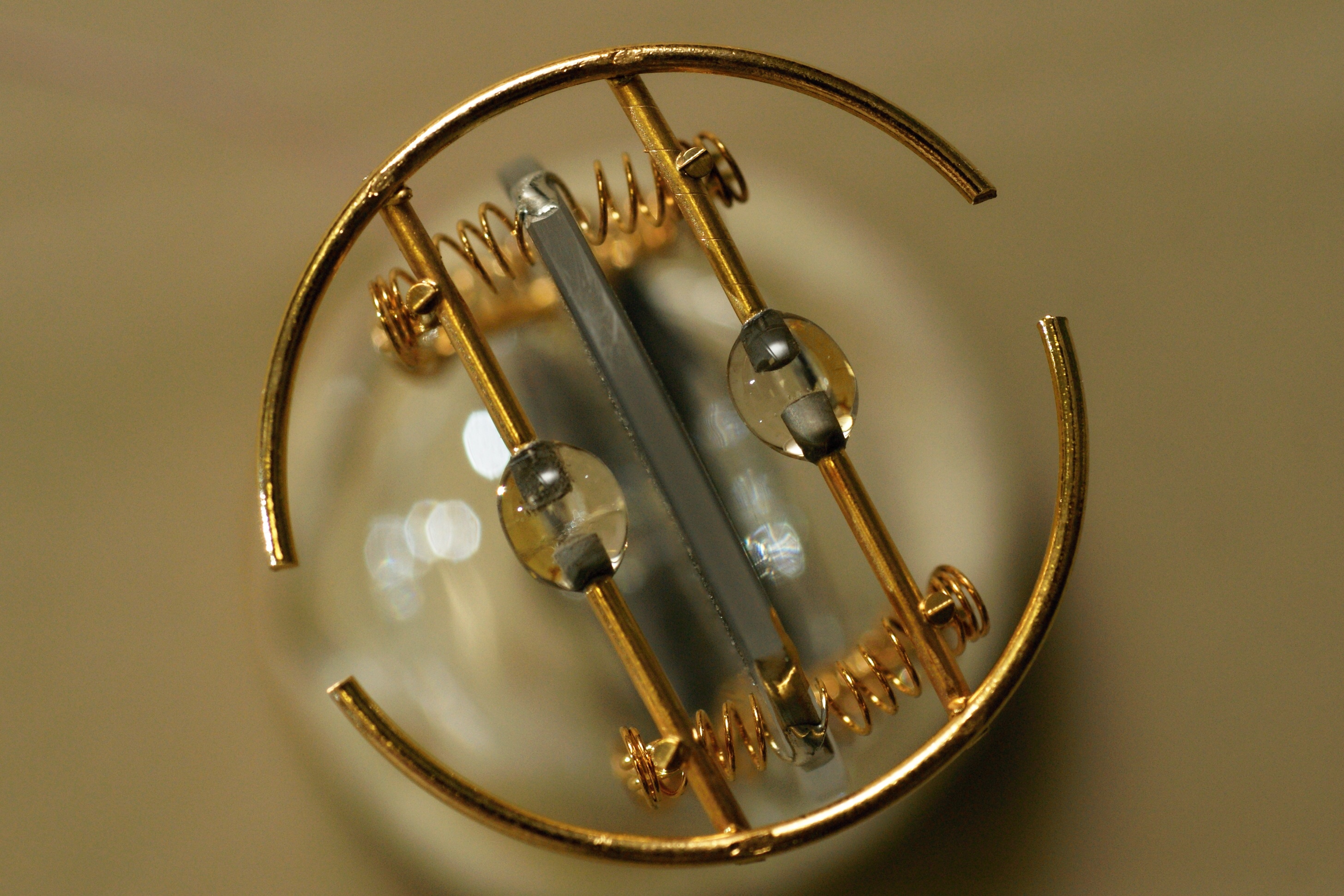

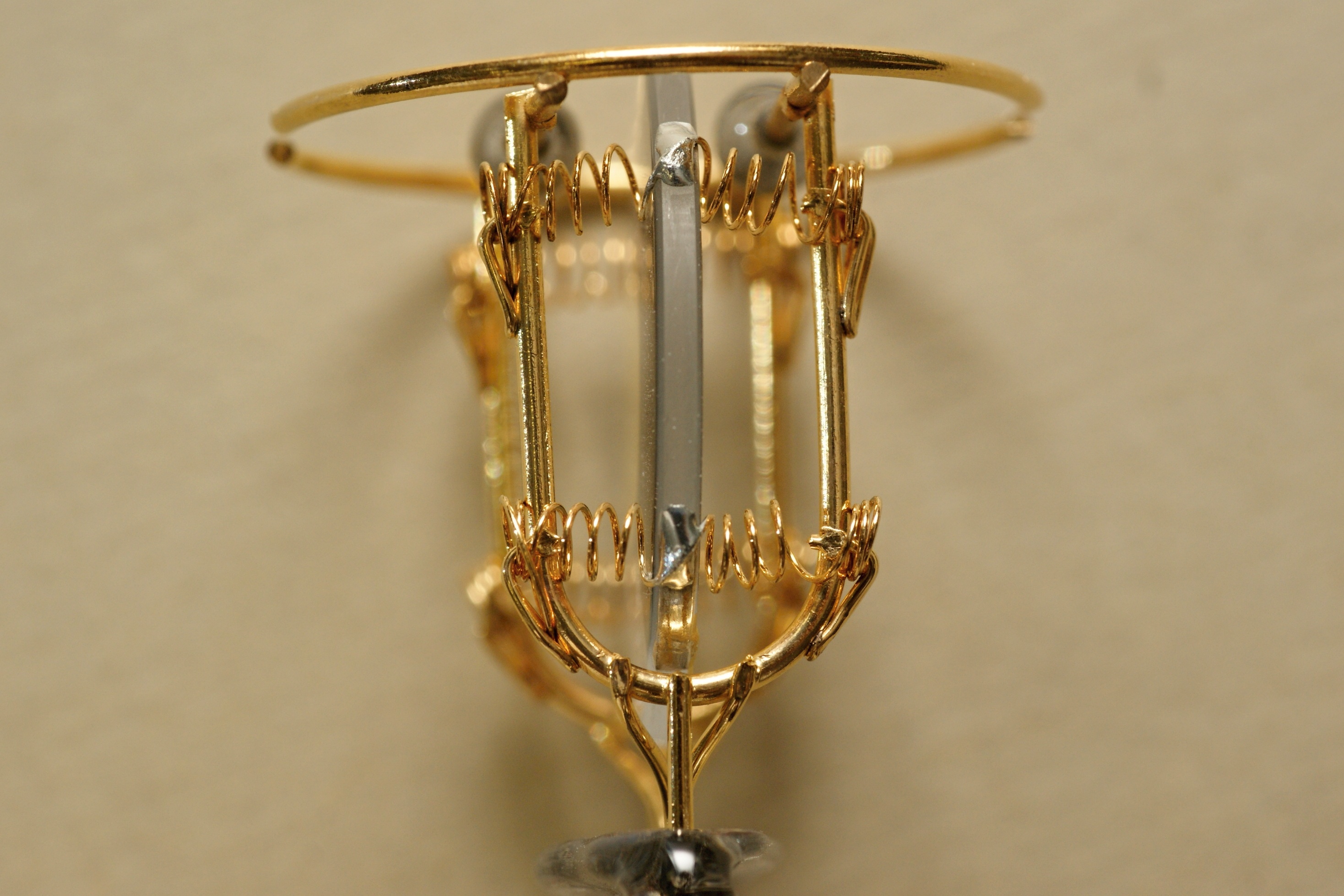

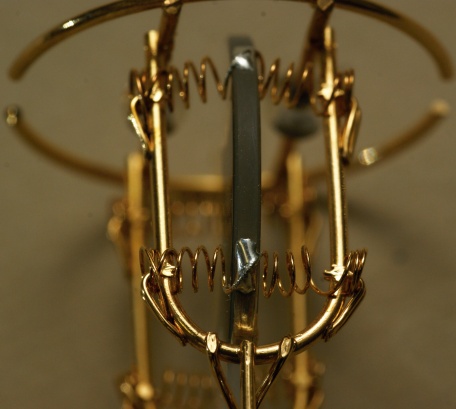

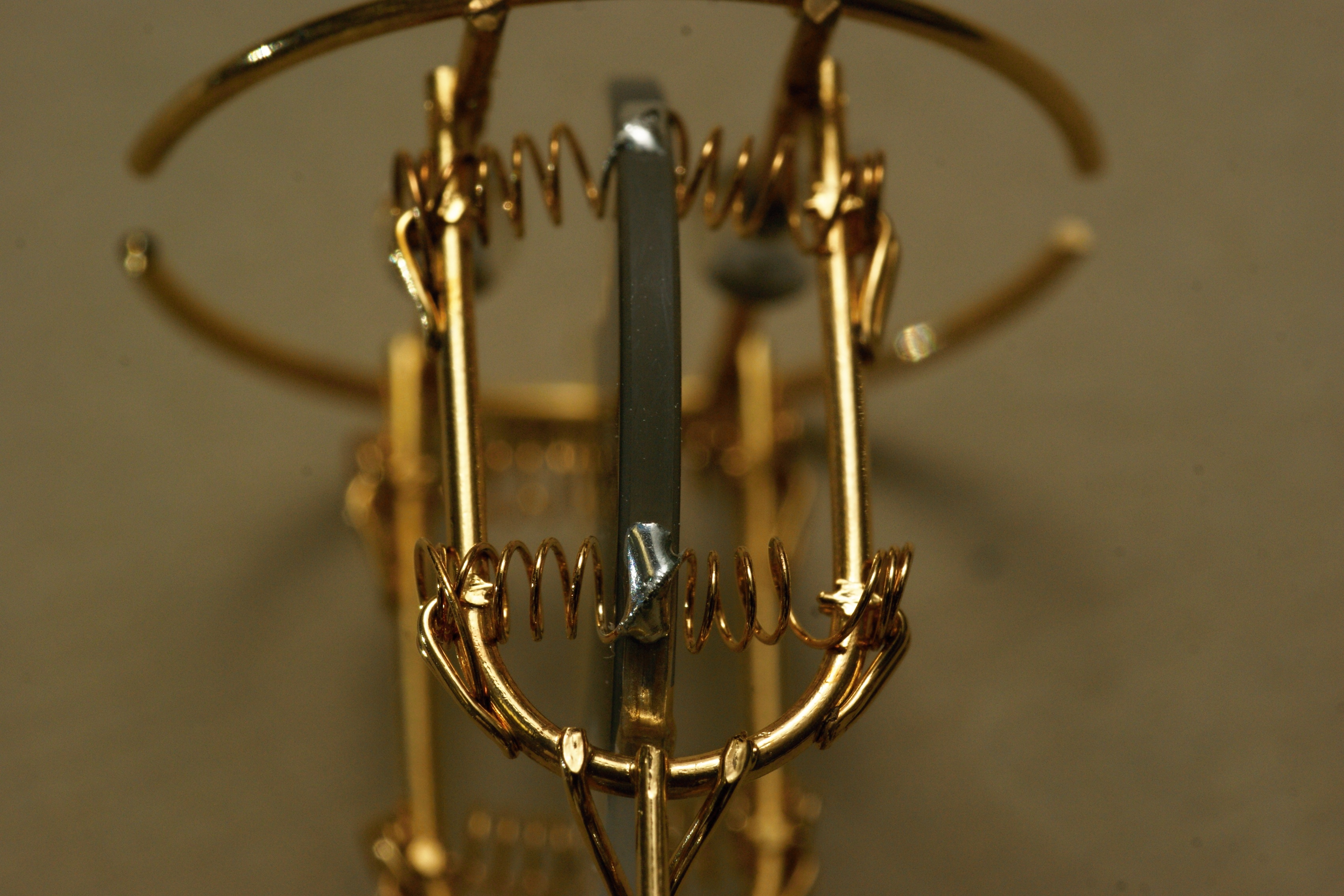

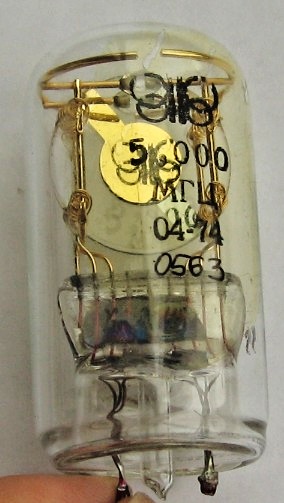

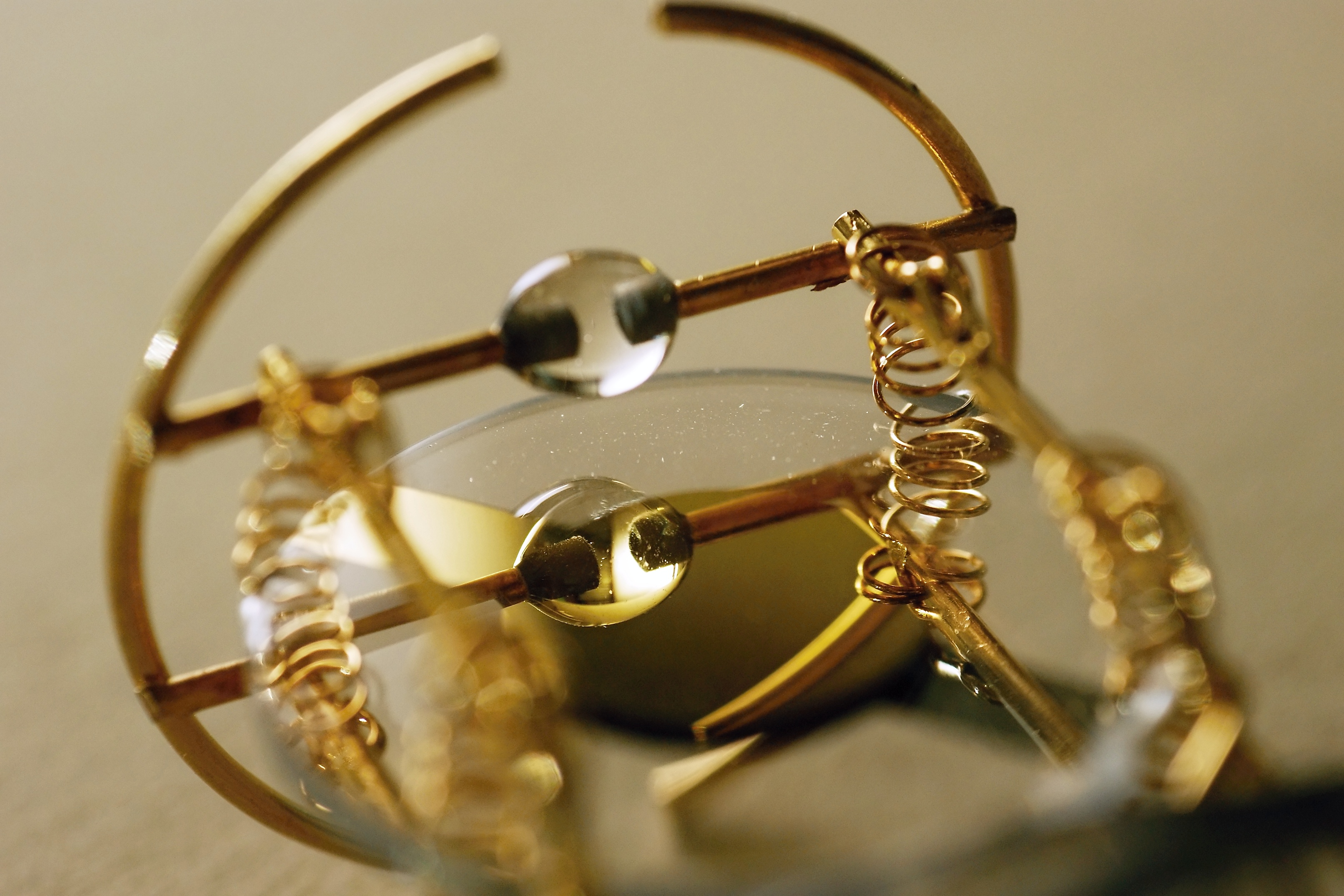

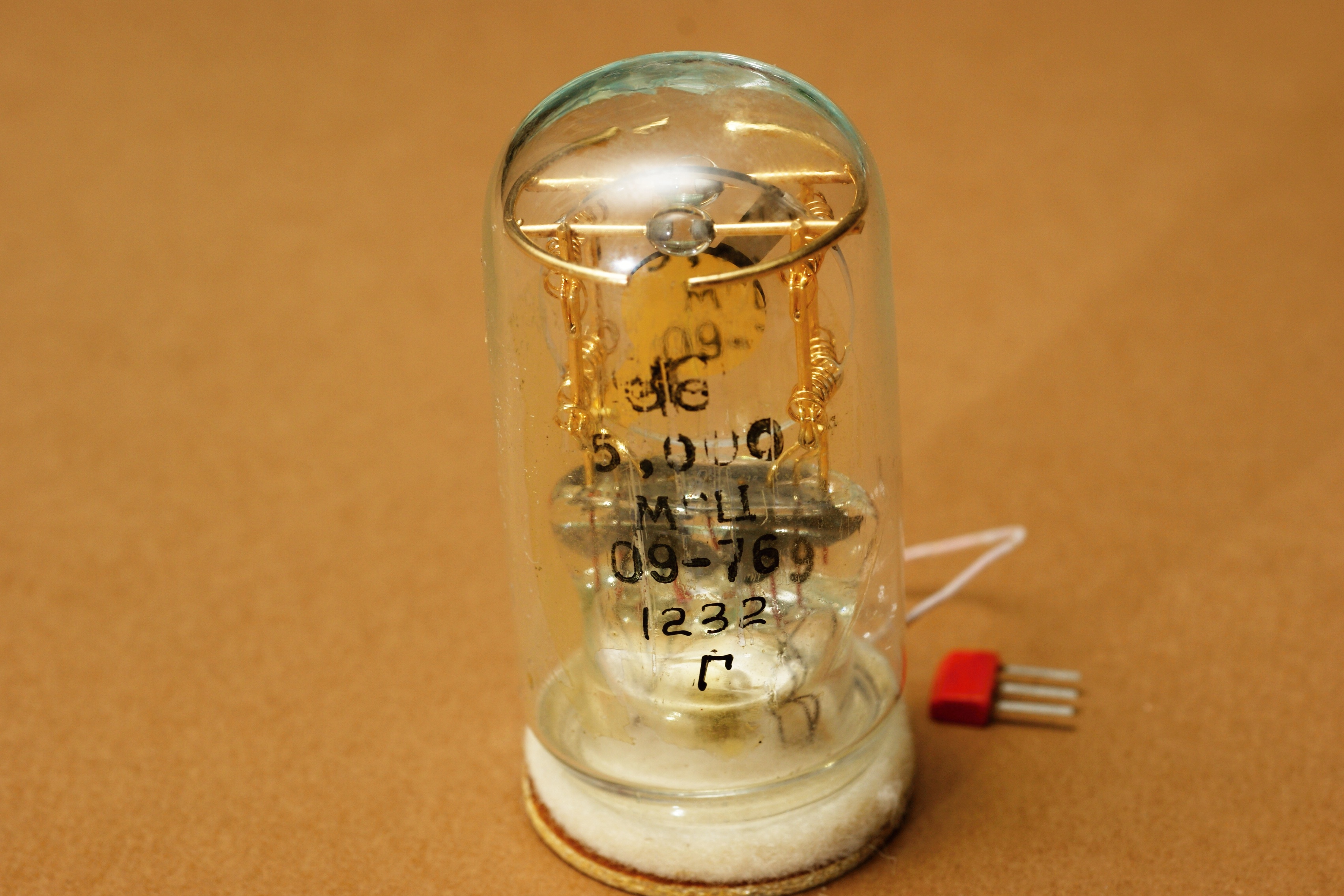

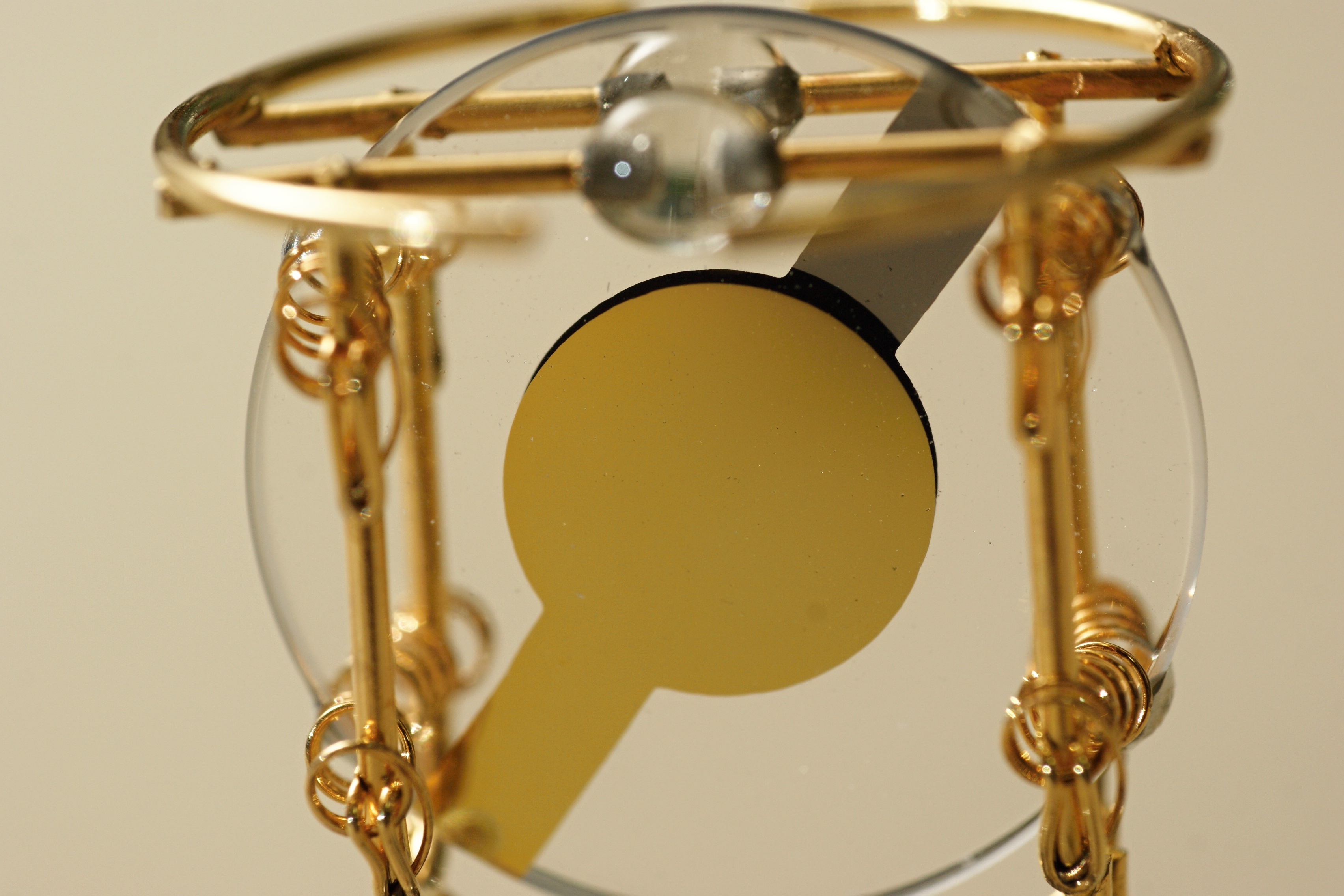

5,000 МГц ЦЛ3.380.019

Совершенно шикарный резонатор. Весь сверкает золотом, крепление уникальной конструкции...

Этот резонатор применяется в довольно массовых термостатированных опорных генераторах "Гиацинт" и "Гиацинт-М".

Разработан он в Омском НИИ Приборостроения, а выпускался Омским приборостроительным заводом им. Козицкого.

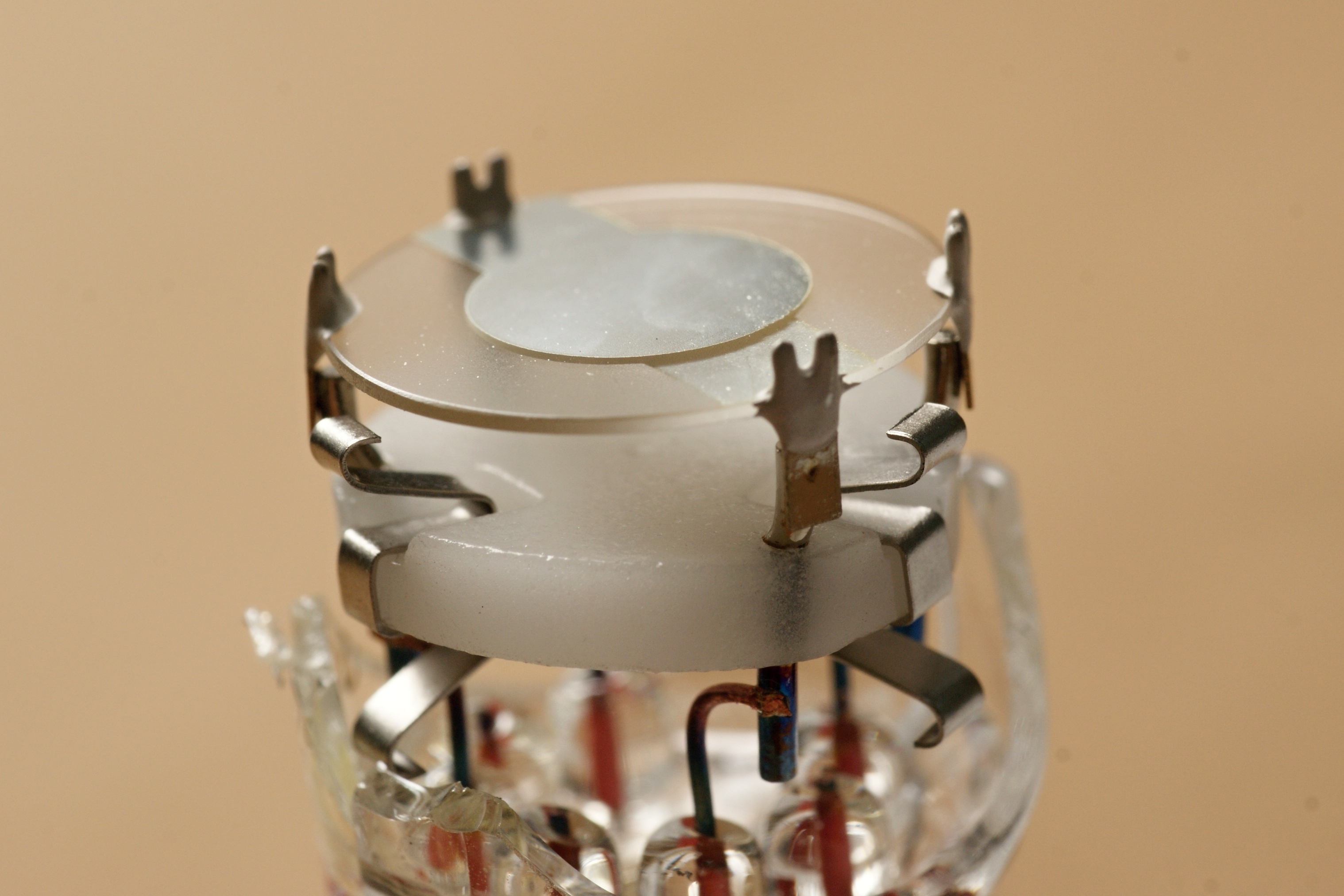

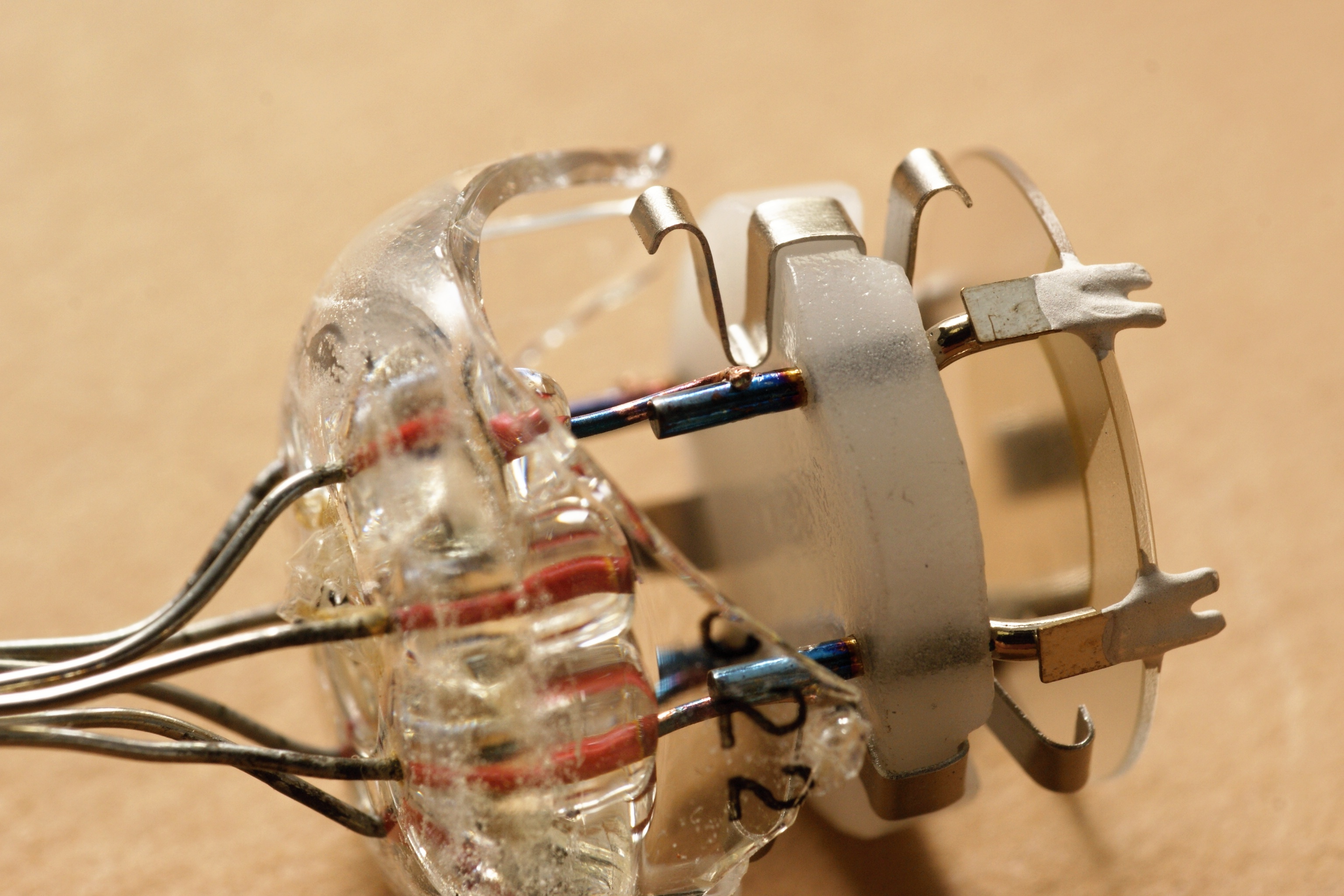

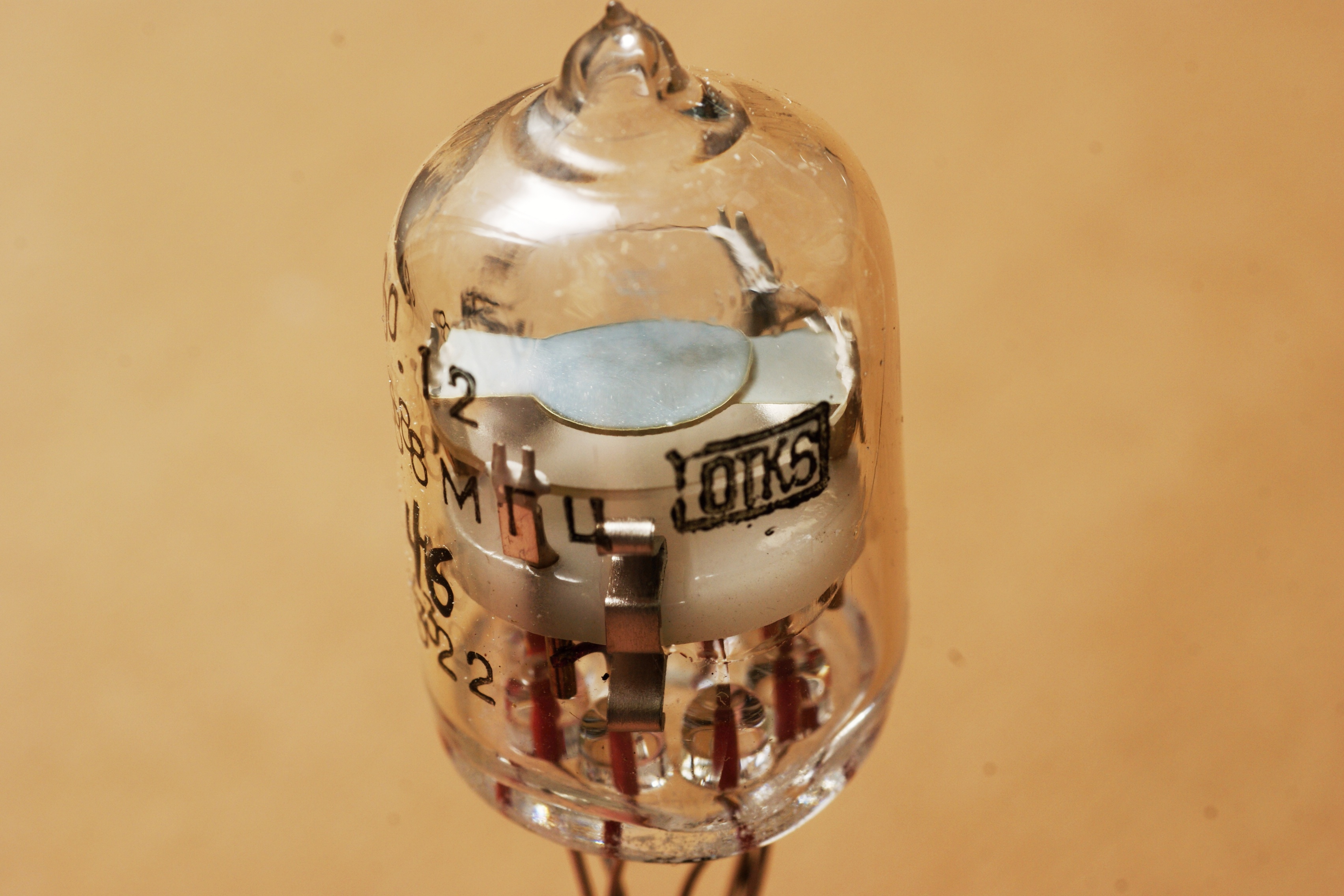

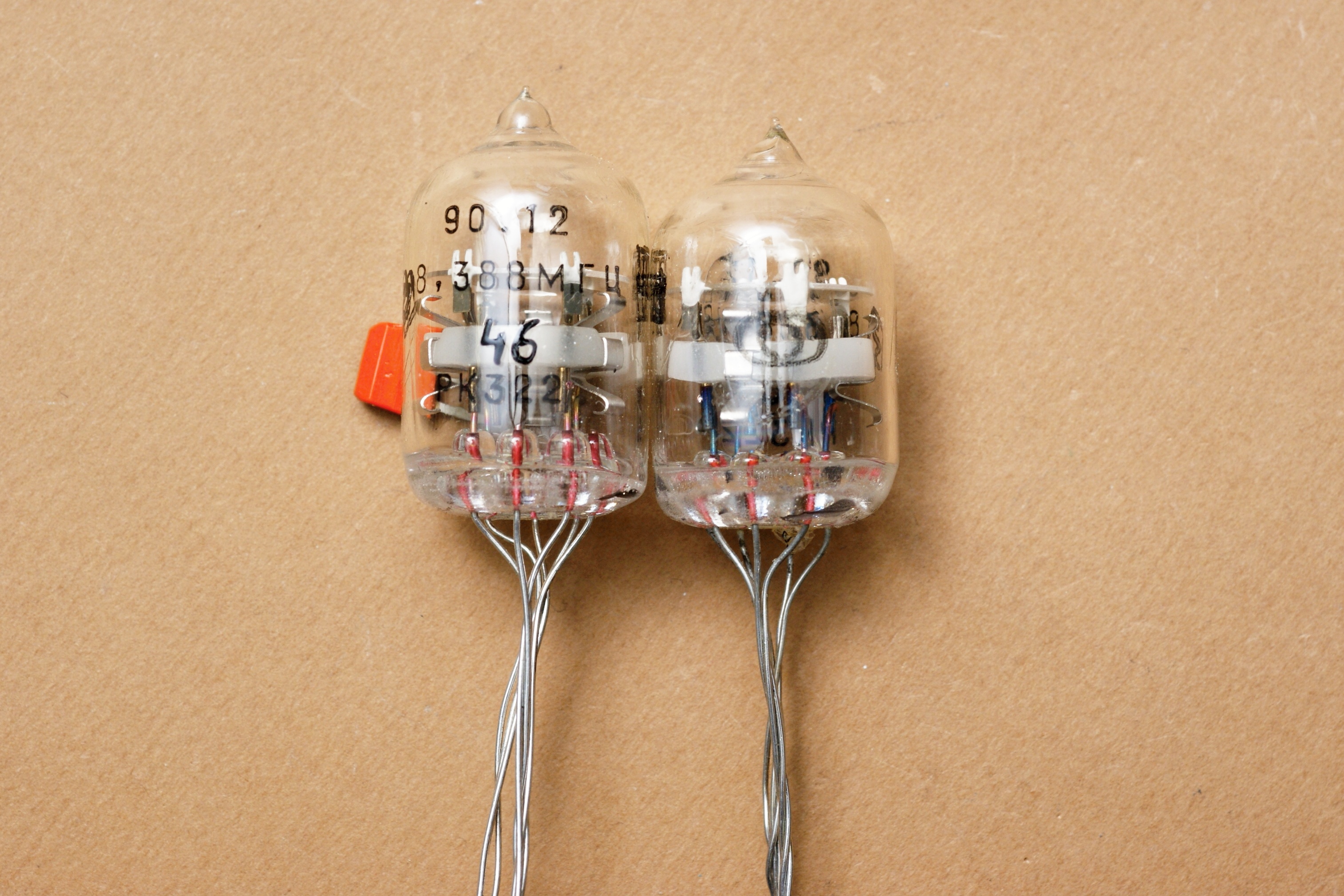

8,388 МГц РК322

кварцевый резонатор РК322

Резонатор, судя по номеру, относительно современный, из уже позднесоветских разработок. Однако никаких данных о нём я не нашёл...

Выпущен он московским завод "Метеорит" при НИИ "Фонон".

кварцевый резонатор РК322

кварцевый резонатор РК322

кварцевый резонатор РК322

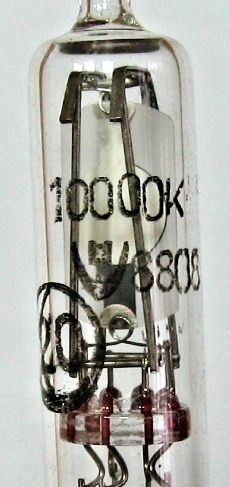

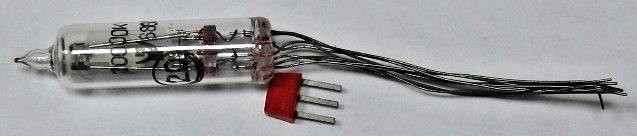

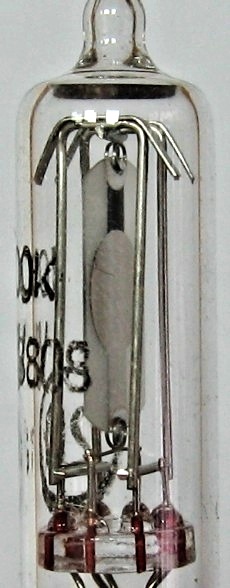

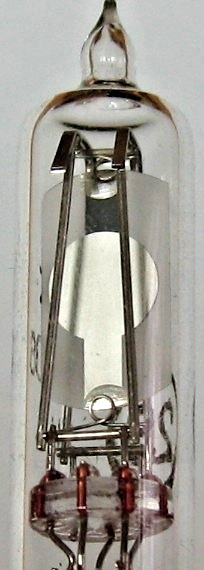

IIIВ 10000 кГц ТЦ0.338.104

Вот высокочастотный, а потому небольшой кварчик. Я не вполне уверен, что правильно определил тип... но, судя по справочному листу это он.

Производитель - "Морион" (Санкт-Петербург).

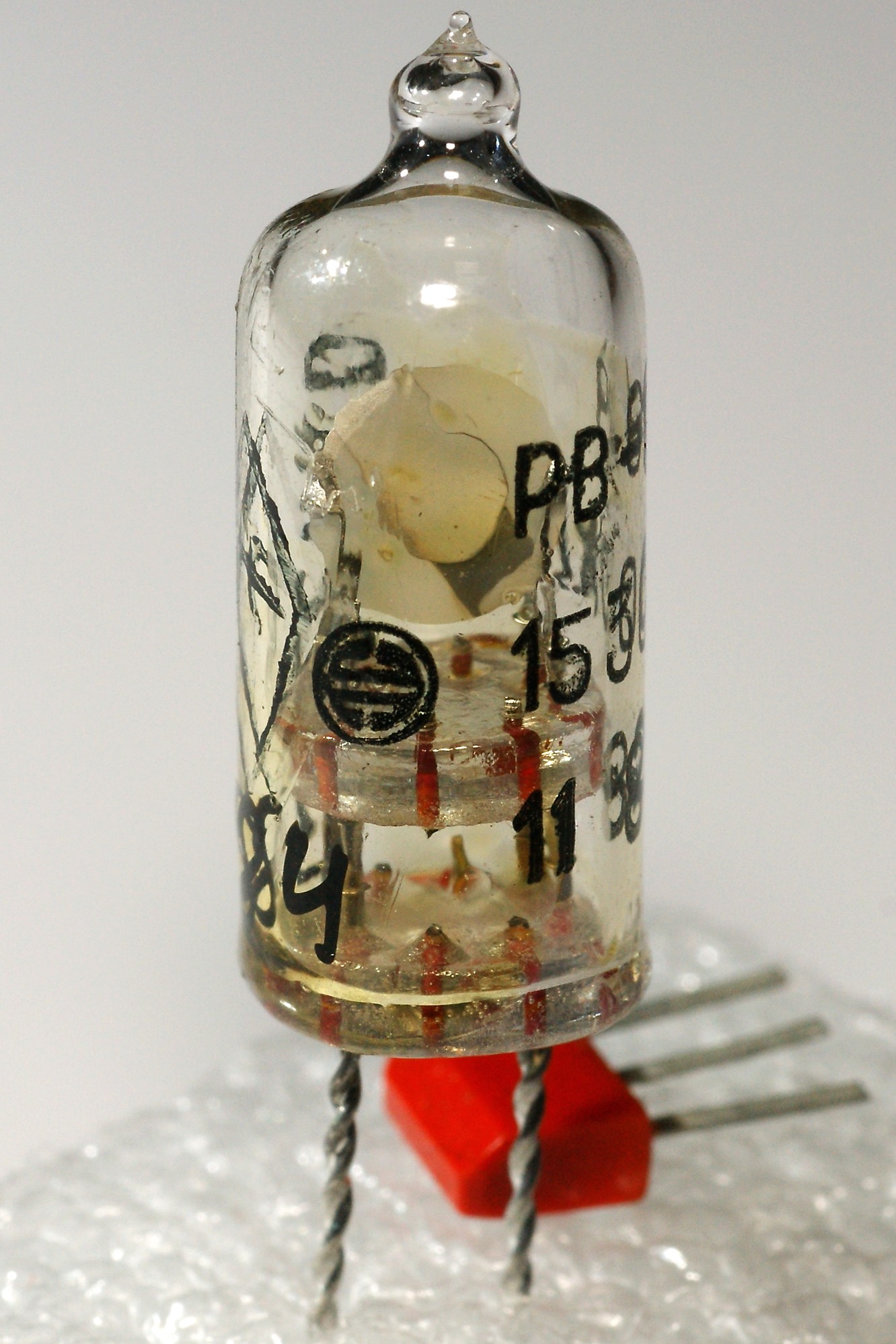

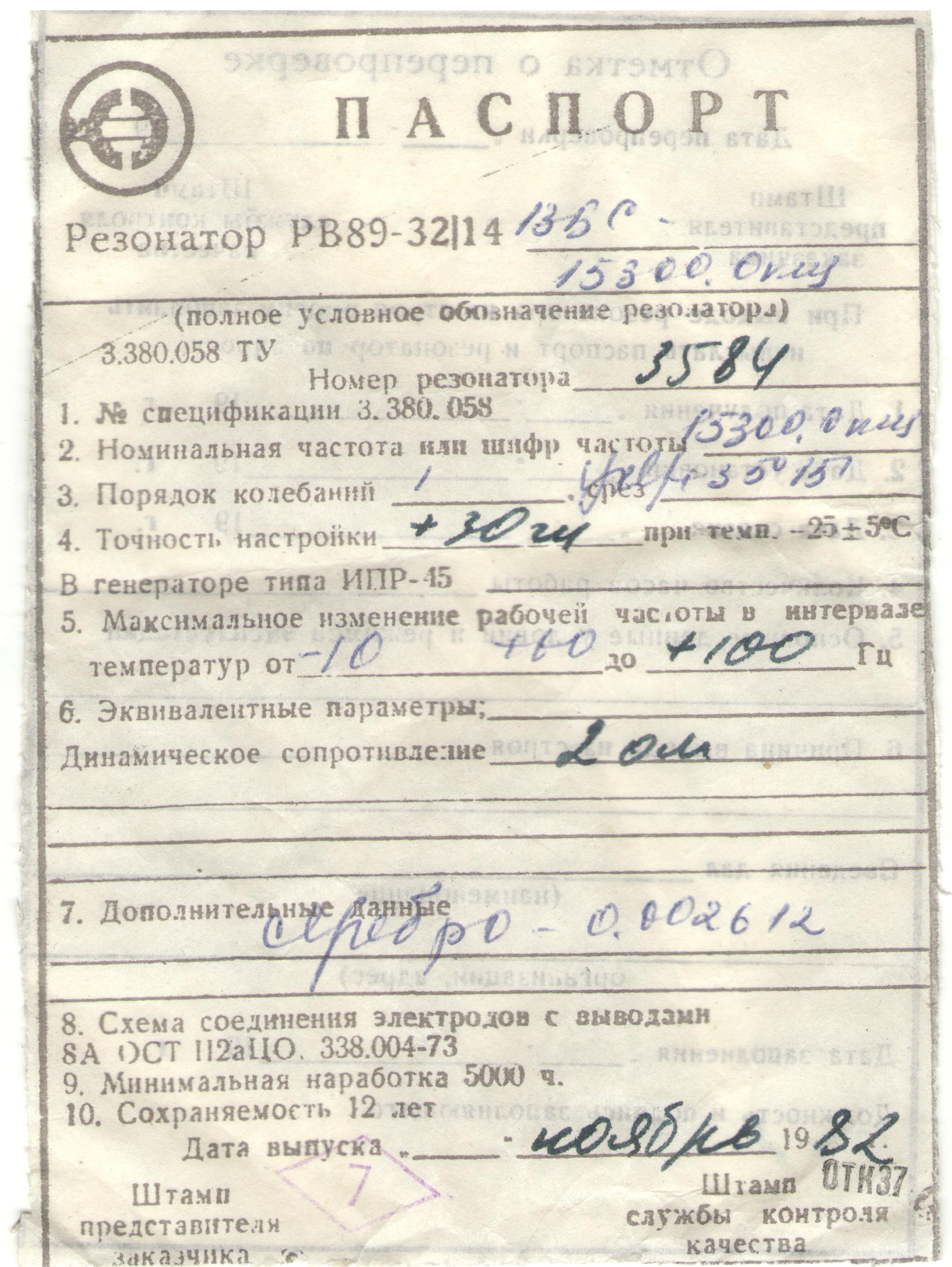

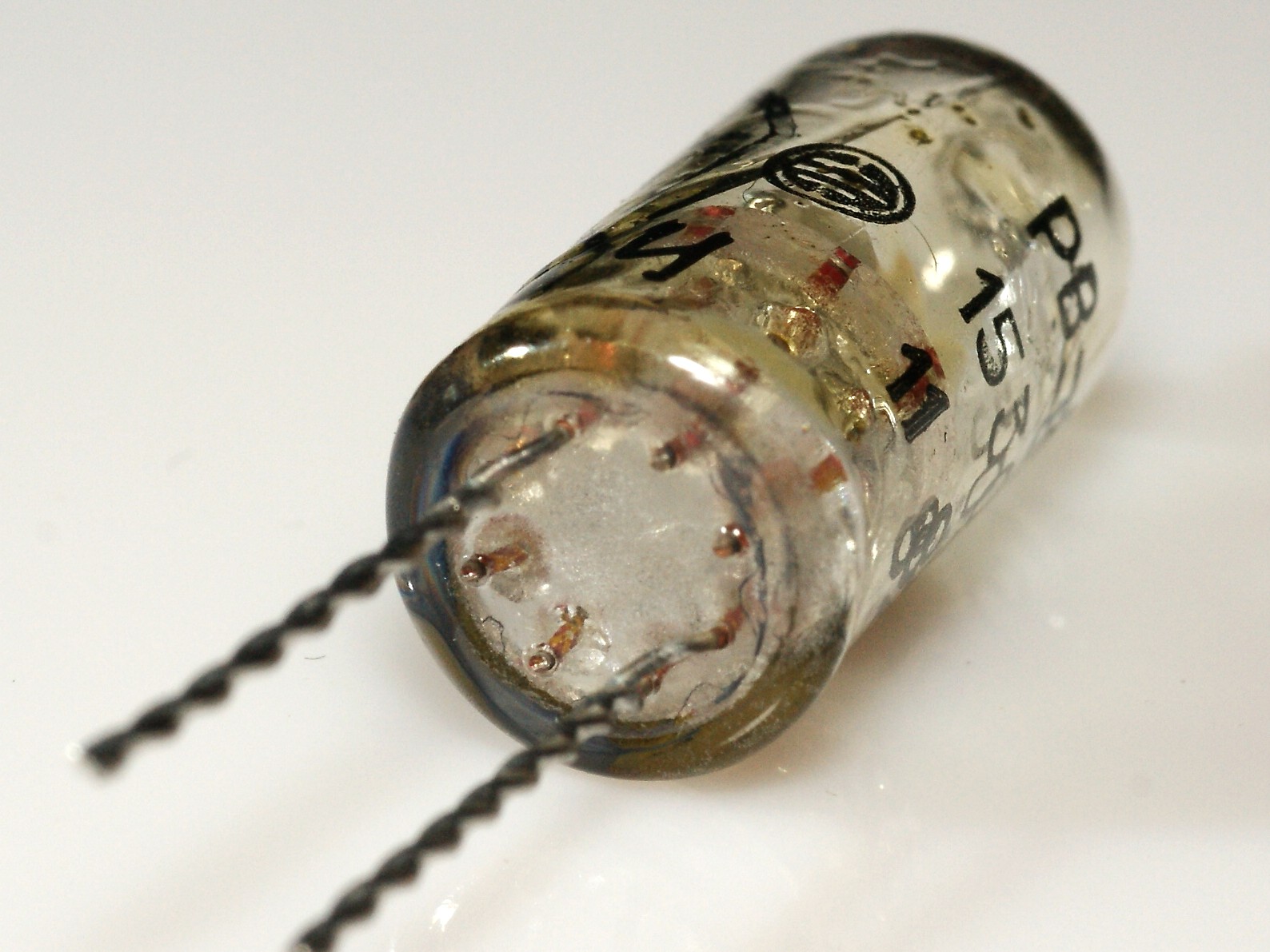

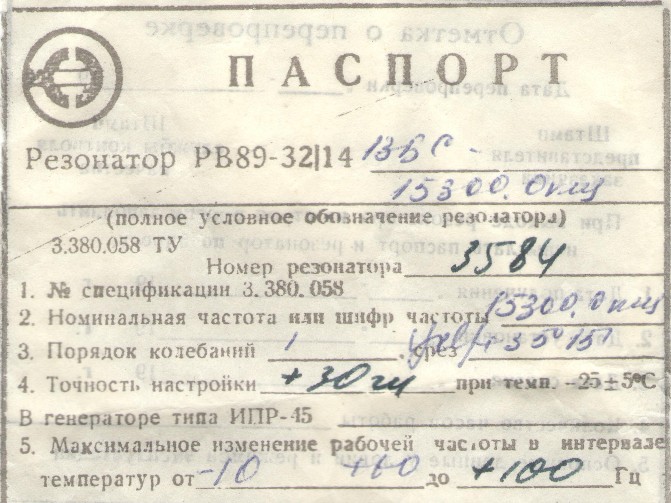

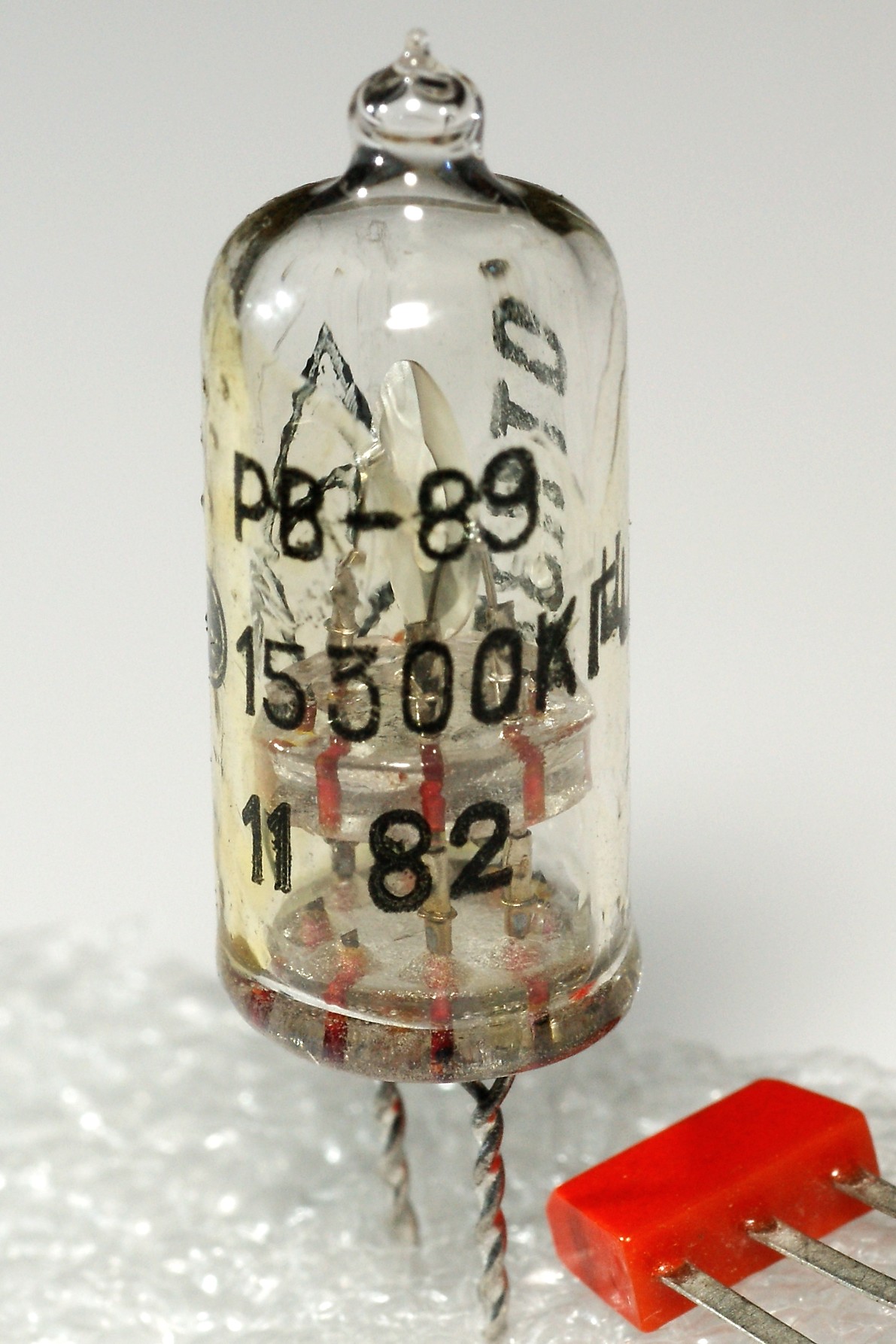

15300 кГц РВ-89-32/14

Интересный кварц. У меня в справочнике серия РВ заканчивается на 19-м номере. А тут аж восемьдесят девятый!

Резонаторы этого типа были разработаны для работы в диапазоне частот 10-35 МГц на колебаниях первого порядка, и в диапазоне 35-100 МГц на колебаниях третьего порядка, с точностью настройки не хуже +/-10х10-6 (13 класс). Справочные данные на них из отраслевого каталога.

Разработчиком его был НИИ Пьезотехники (г.Душанбе), а выпущен он там же, заводом при Душанбинском филиале НИИ Фонон.

Подробная расшифровка его длинного названия такова: "РК89" понятно, конструктивное исполнение "Э2" (хотя в этикетке явная опечатка, "32"), длина выводов "14" мм, класс точности настройки "13", класс по диапазону рабочих температур "Б" (т.е. -30...+60°С), класс по уходу частоты в диапазоне температур "С" (т.е. +/- 30ppm).

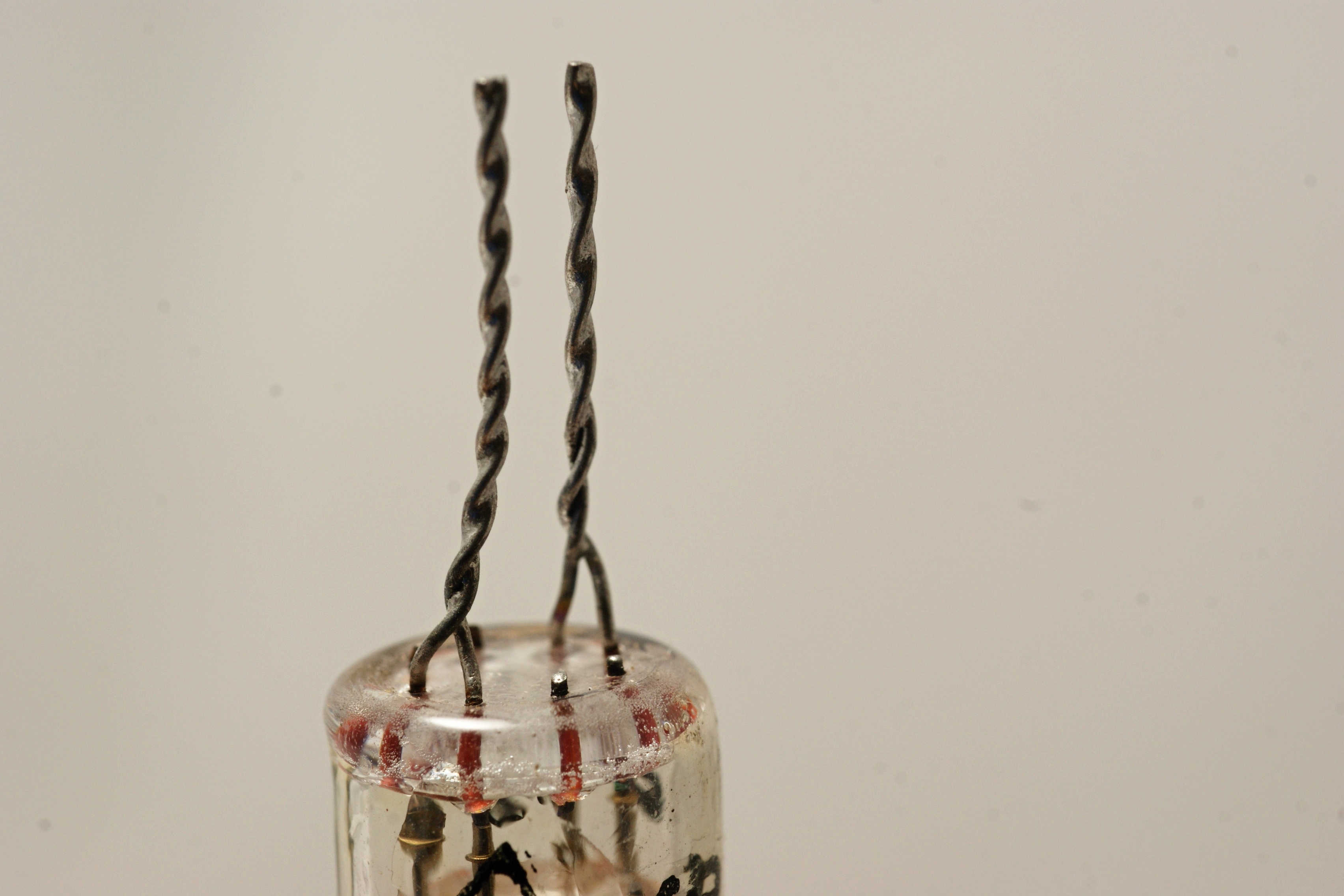

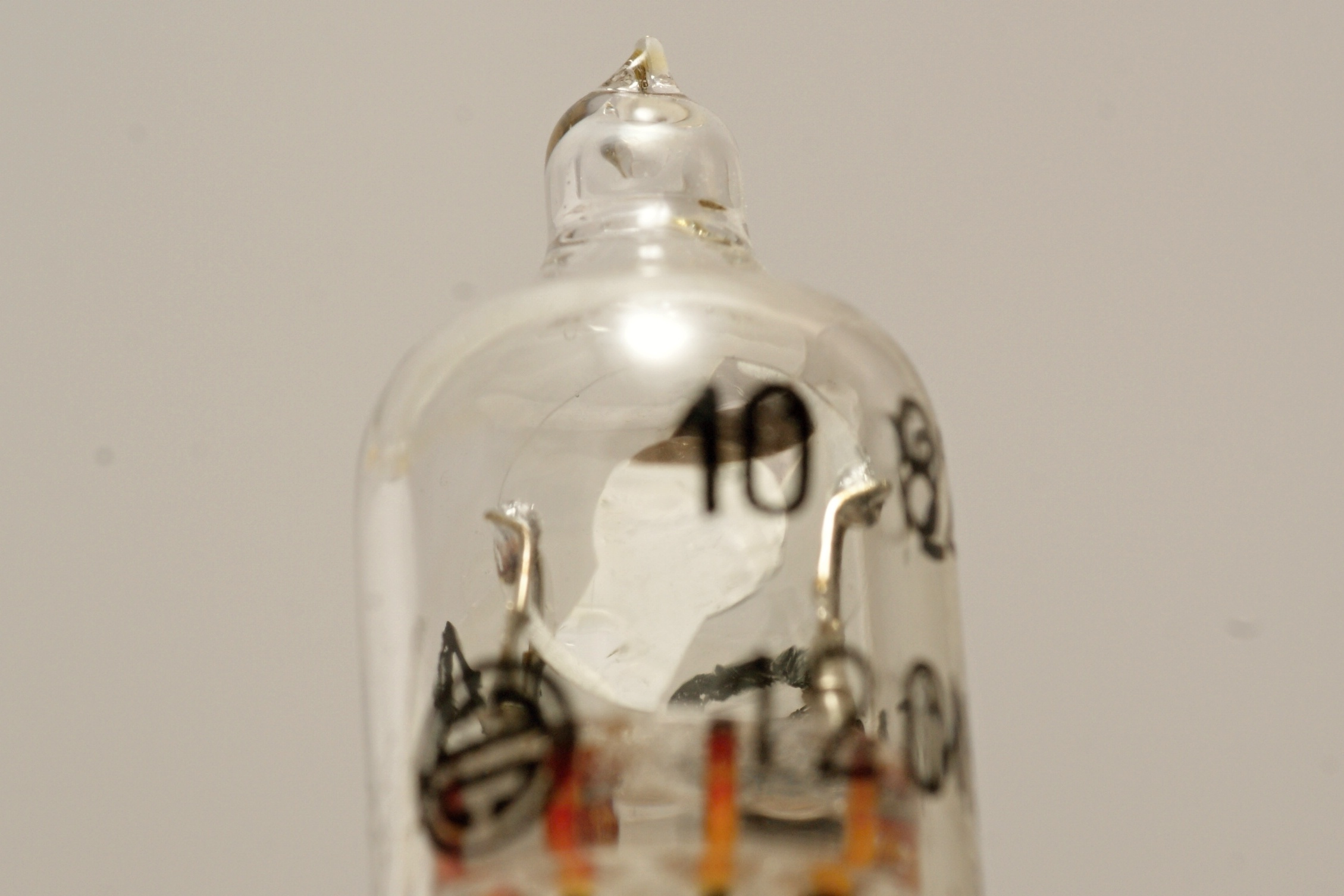

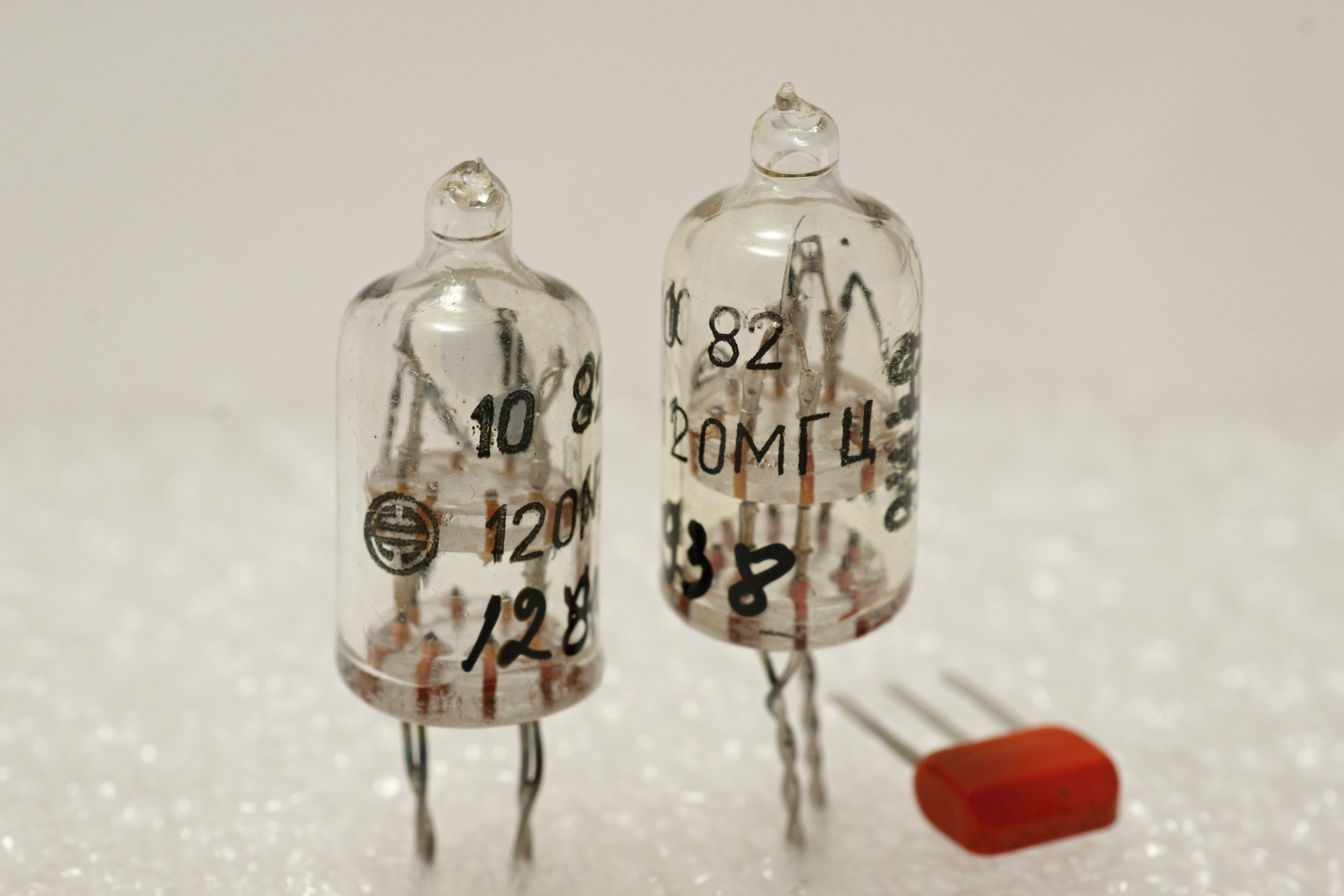

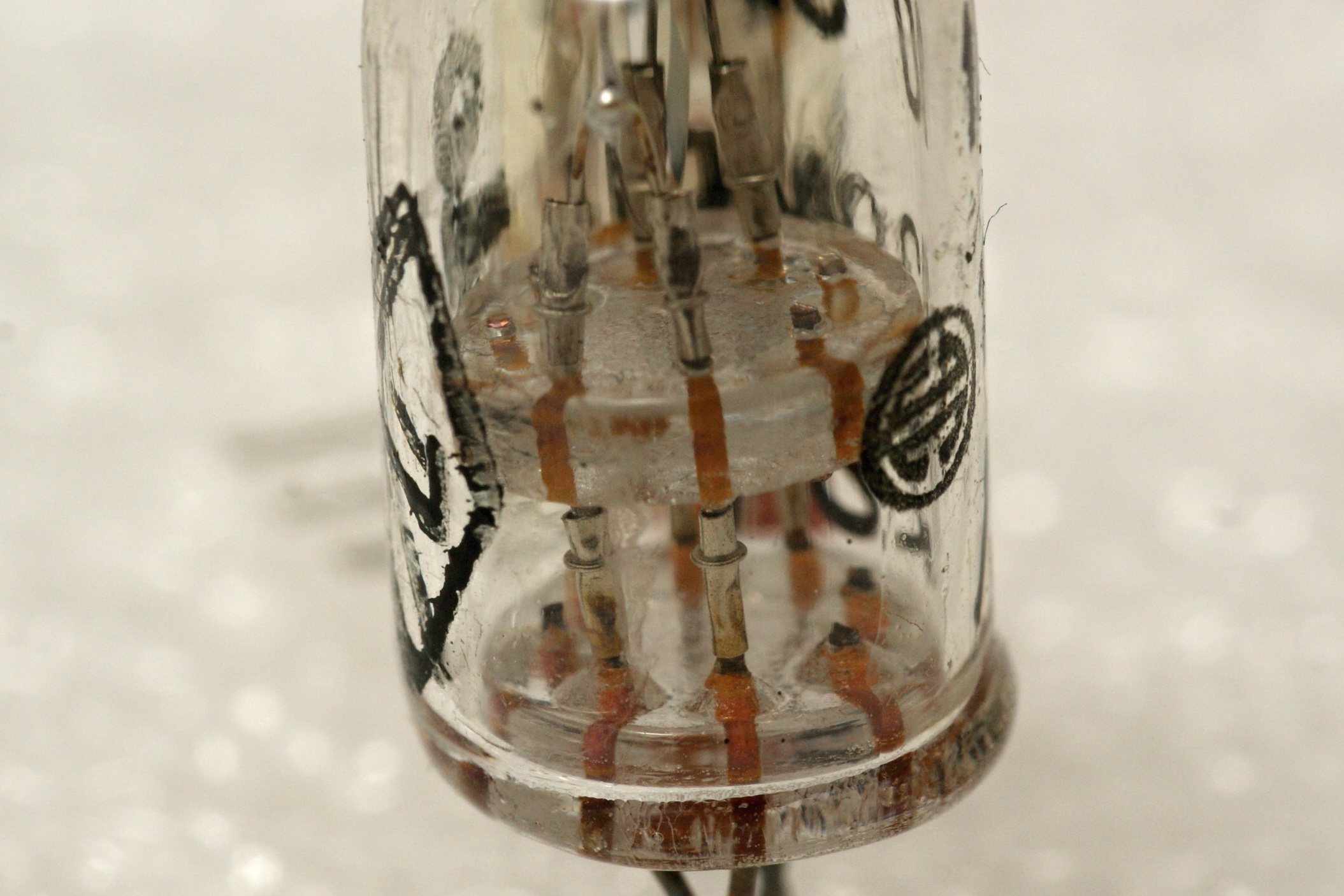

120 МГц РВ19-14ЕТ


Резонаторы этого типа были разработаны для работы в диапазоне частот 10-35 МГц на колебаниях первого порядка, и в диапазоне 35-100 МГц на колебаниях третьего порядка, с точностью настройки не хуже +/-10х10-6 (13 класс). Справочные данные на них из отраслевого каталога.

Разработчиком его был НИИ Пьезотехники (г.Душанбе), а выпущен он там же, заводом при Душанбинском филиале НИИ Фонон.

Подробная расшифровка его длинного названия такова: "РК89" понятно, конструктивное исполнение"Э2" (хотя в этикетке явная опечатка, "32"), длина выводов "14" мм, класс точности настройки "13", класс по диапазону рабочих температур "Б" (т.е. -30...+60°С), класс по уходу частоты в диапазоне температур "С" (т.е. +/- 30ppm).

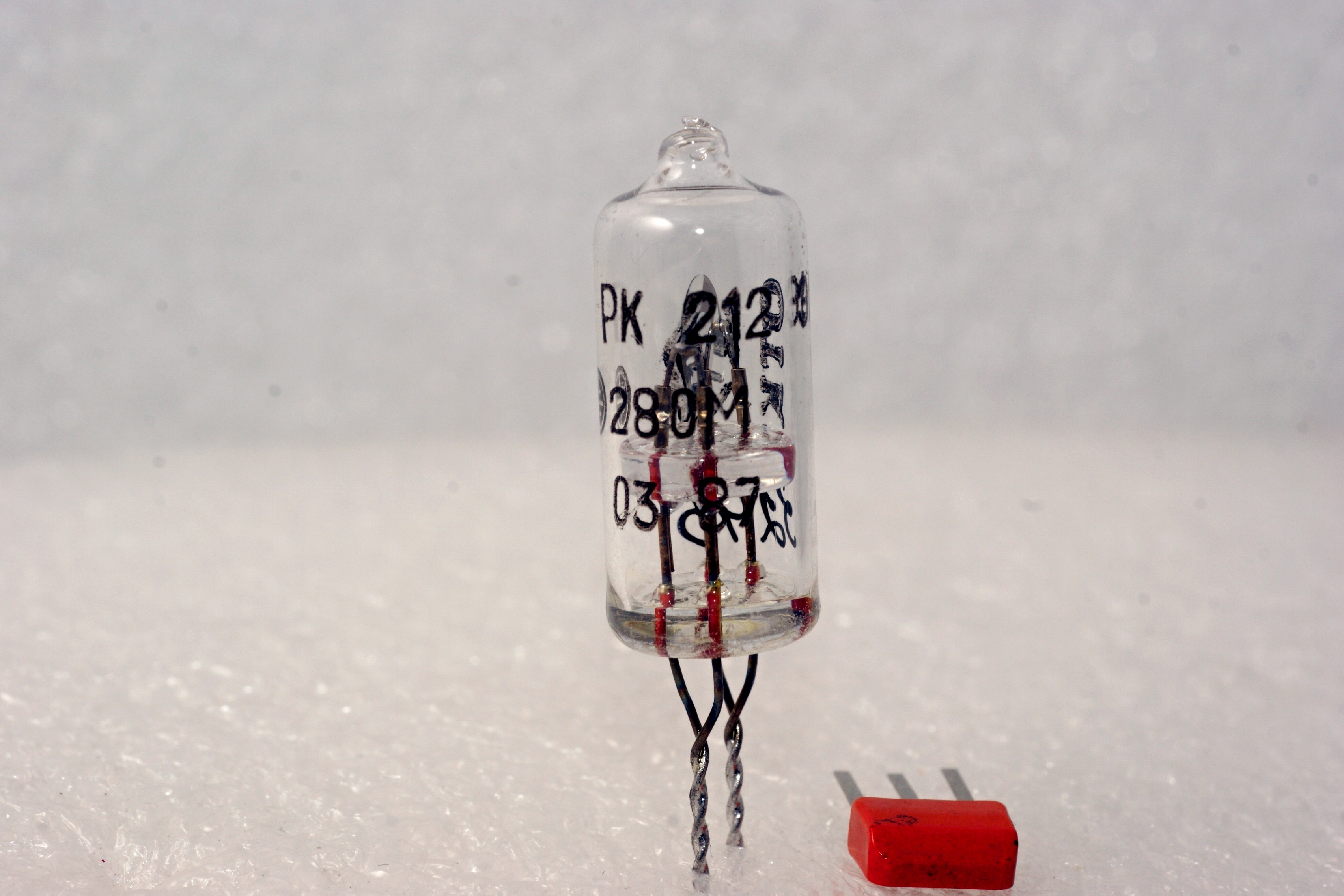

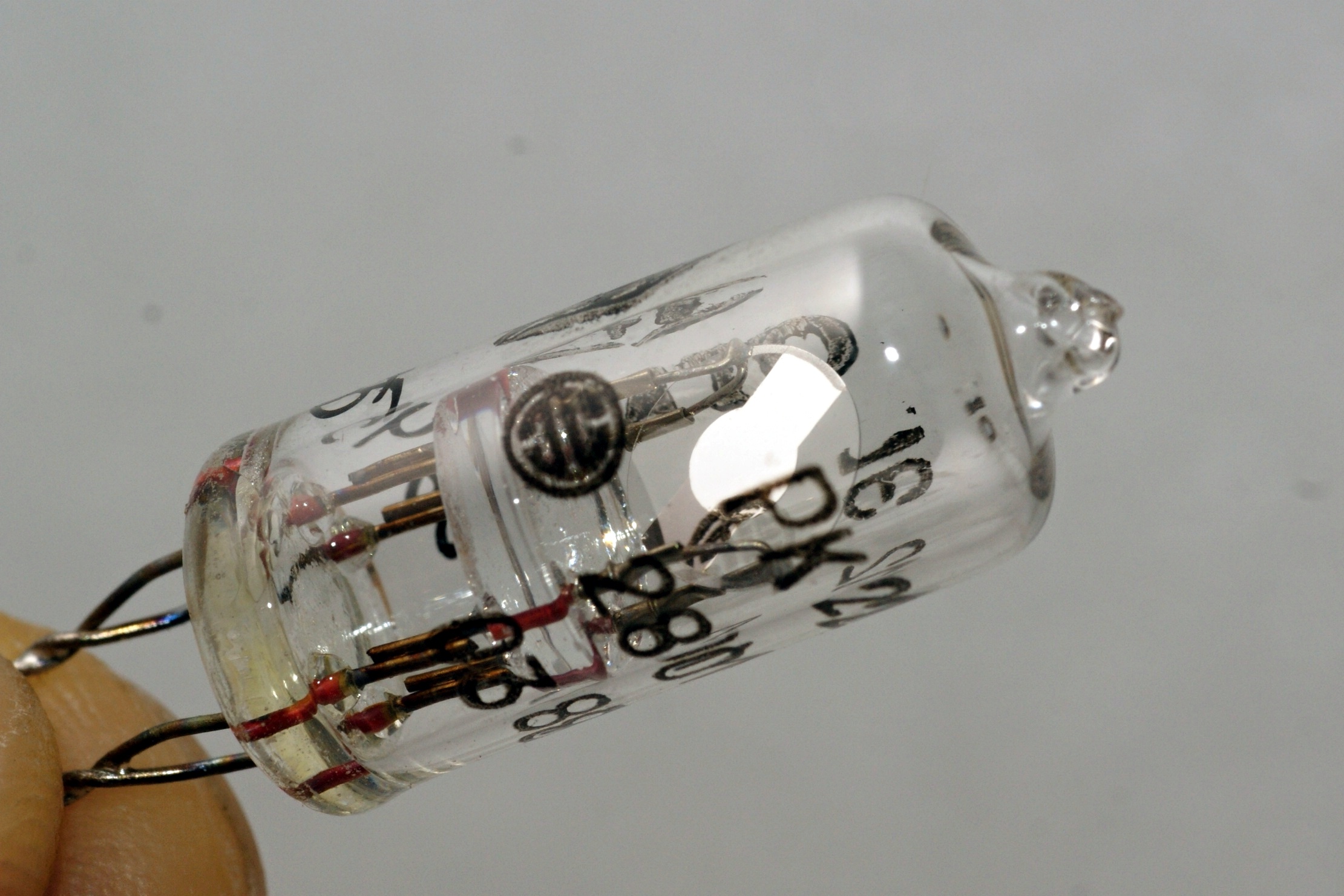

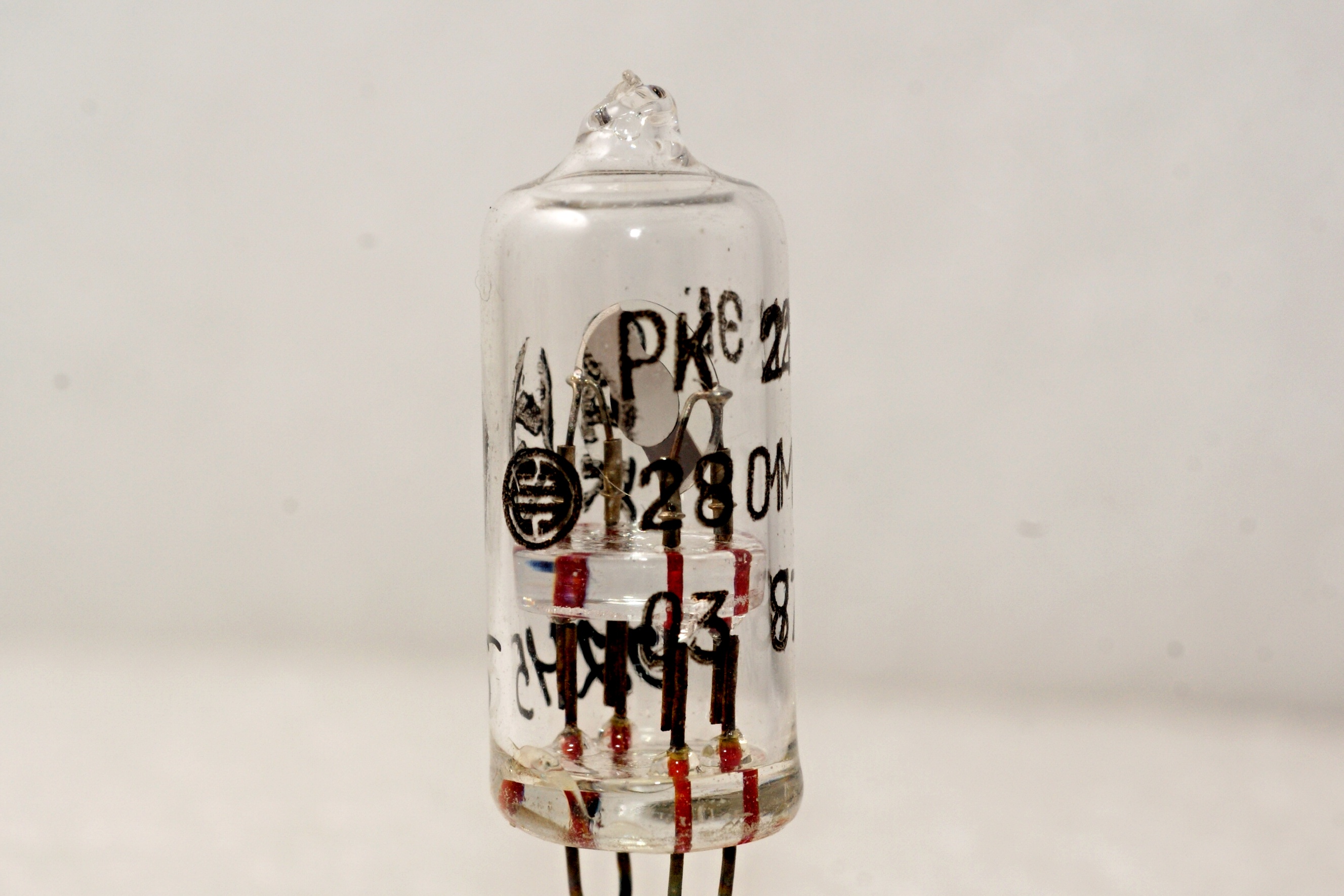

280 МГц РК212ЭБ

кварцевый резонатор РК212ЭБ

Этот резонатор сильно отличается от всех, ранее здесь представленных. Частотой, конечно - 280 МГц! А вообще этот тип разработан на диапазон частот 150-300 МГц. Работает он при этом на высших гармониках, пятой или седьмой.

Есть данные на него из отраслевого справочника, в версиях 1977 и 1982 года. За эти годы он немного увеличил стойкость к ударам.

Разработчиком его был НИИ Пьезотехники (г.Душанбе), а выпущен он там же, заводом при НИИ.

кварцевый резонатор РК212ЭБ

кварцевый резонатор РК212ЭБ

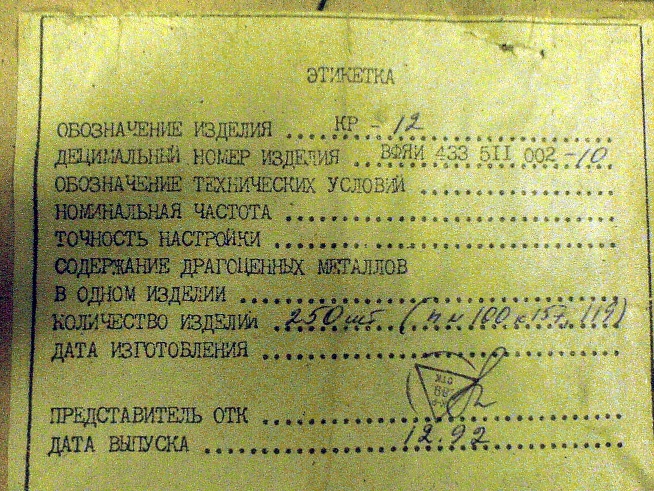

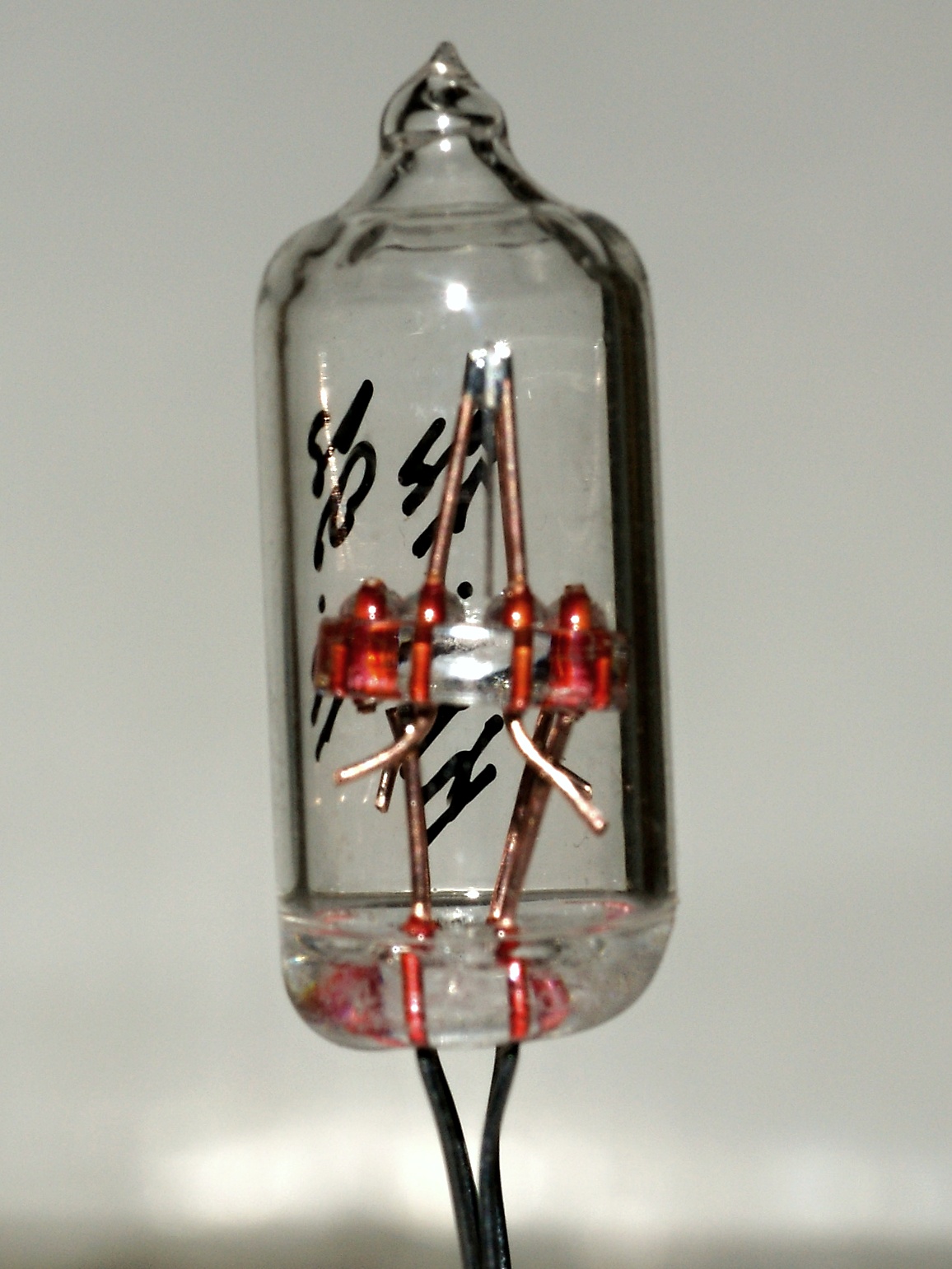

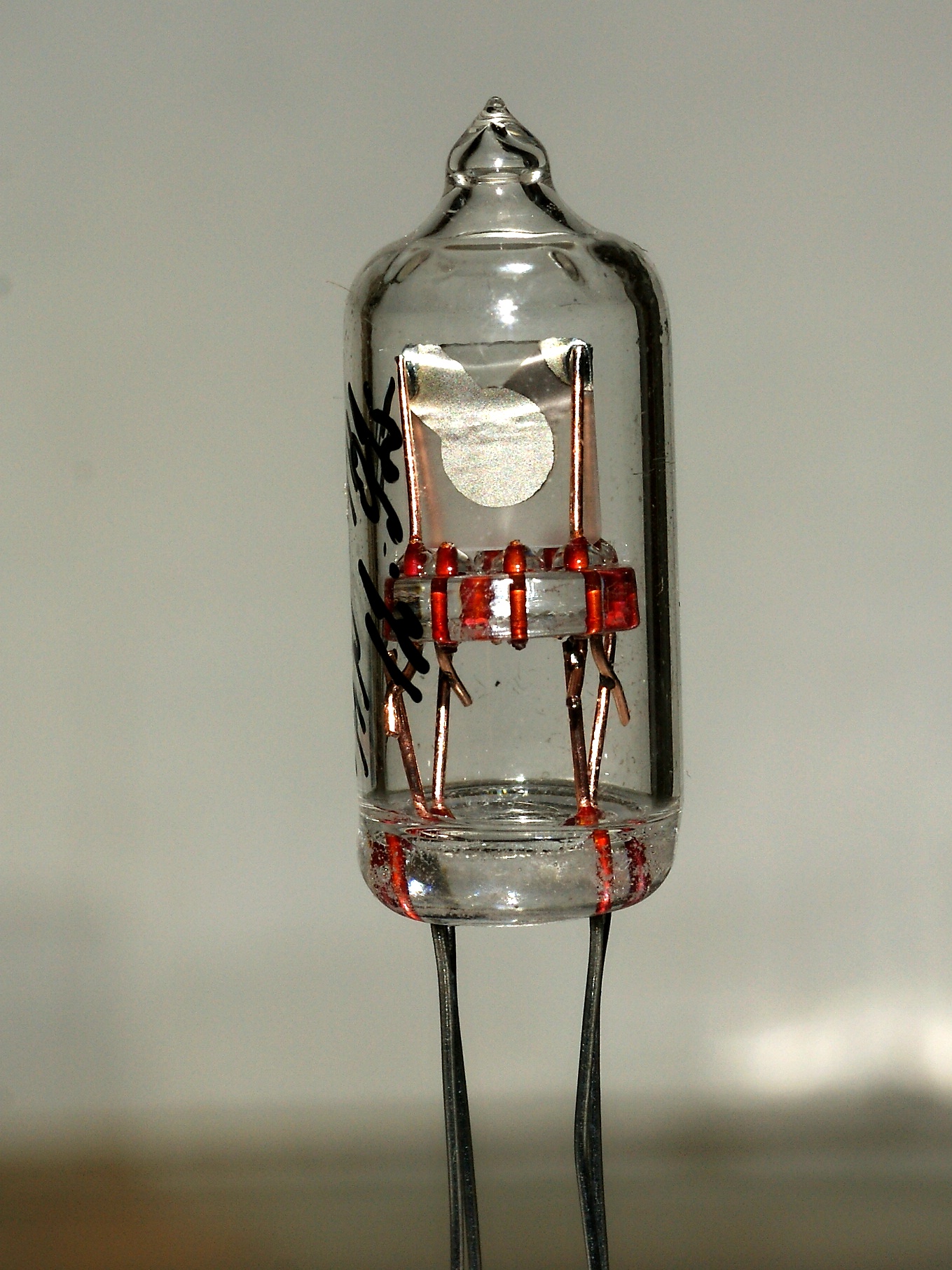

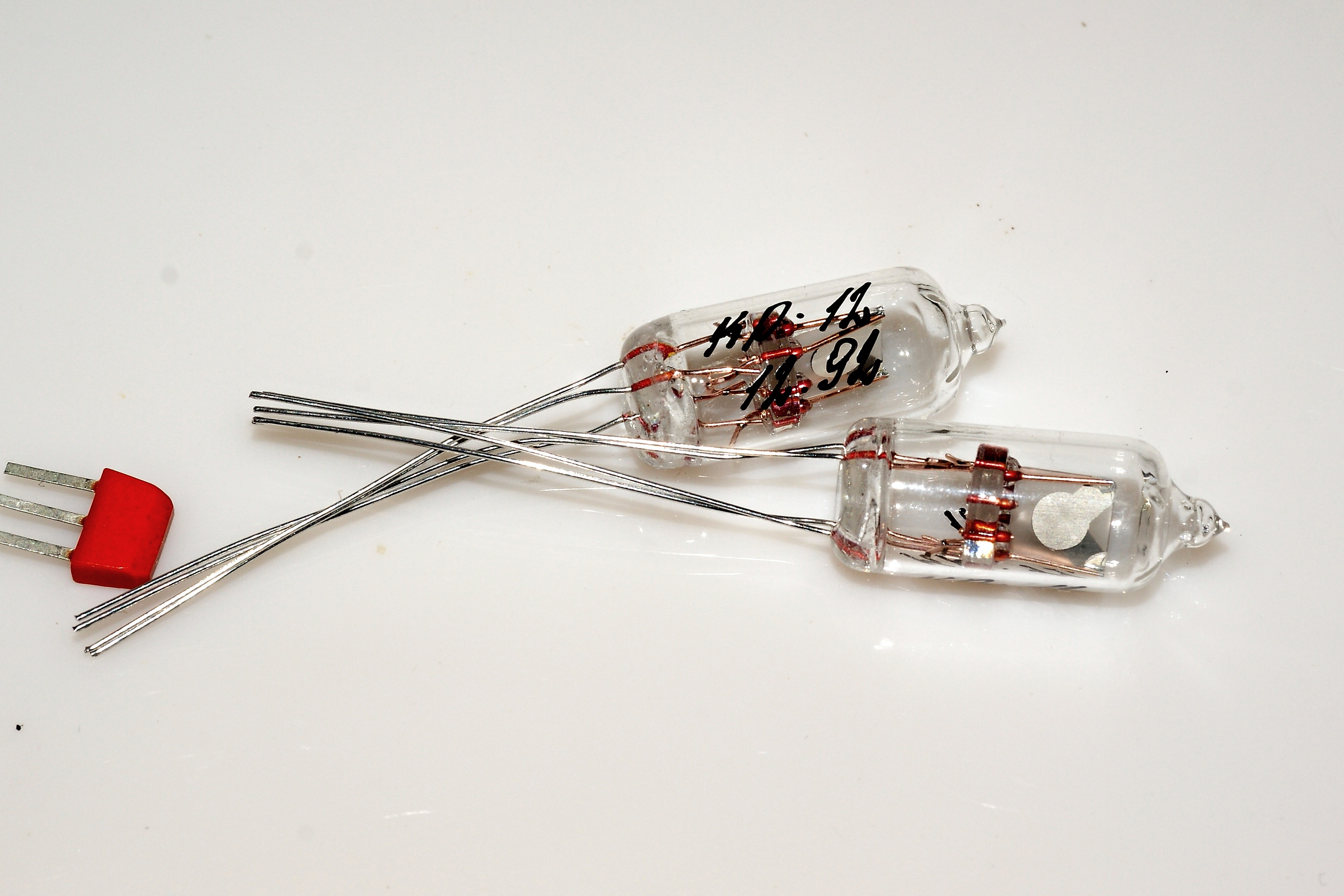

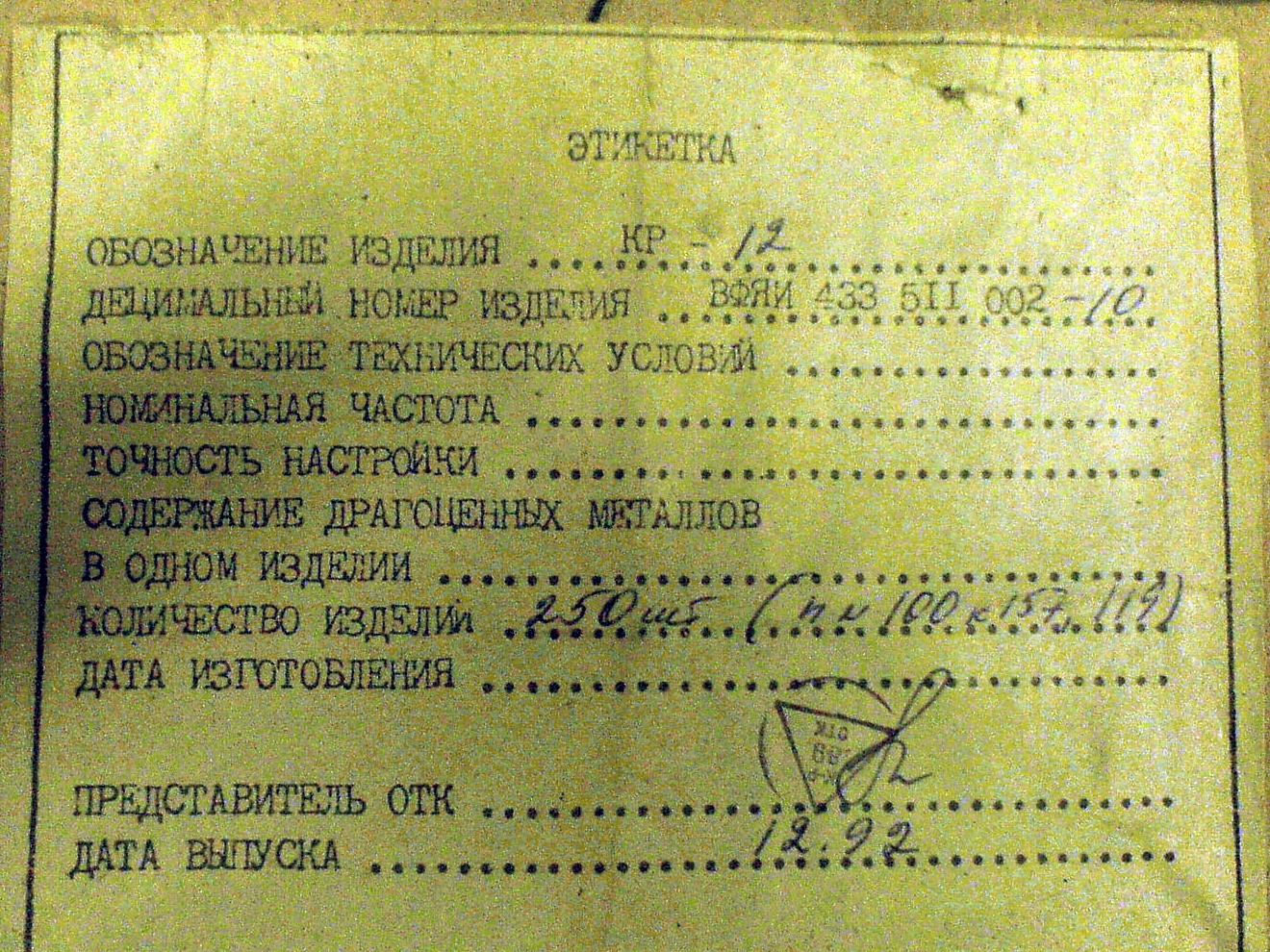

? кГц, КР-12

Малогабаритный кварц, здесь есть название. Однако опять же, никаких сведений ни о частоте, ни о производителе (а это Московский опытный завод "Радиоприбор") нет даже и в этикетке.

Источники:

1. Резонаторы и фильтры пьезоэлектрические. Справочник. ВНИИ "Электронстандарт". 1980.
2. НП0.005.040с. Перечень электровакуумных, полупроводниковых, пьезоэлектрических приборов и электромеханических фильтров, разрешенных для применения при разработке и модернизации военной аппаратуры. Редакция 13-81. ВНИИ "Электронстандарт", 1982.
3. Отраслевой руководящий стандарт. Приборы пьезоэлектрические и фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов РМ 11 073.072.1-82. - ВНИИ "Электронстандарт", 1983.
4. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические приборы: Справочник. - М.: Радио и связь, 1993.
