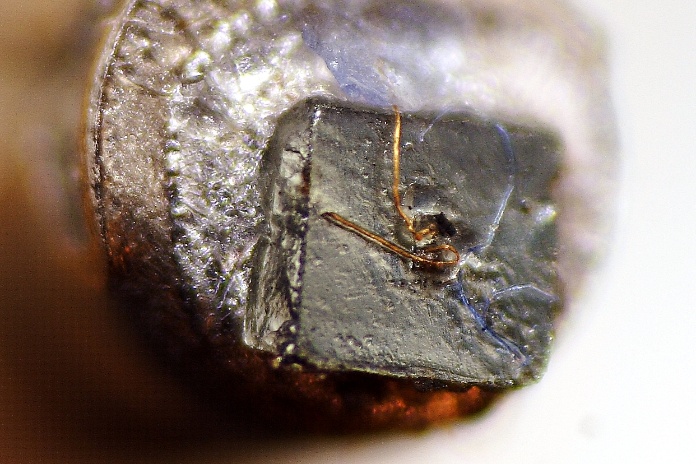

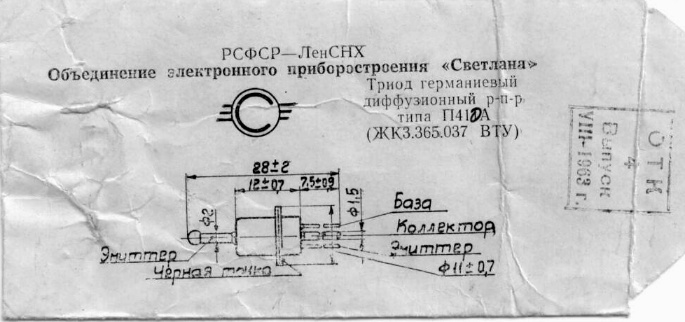

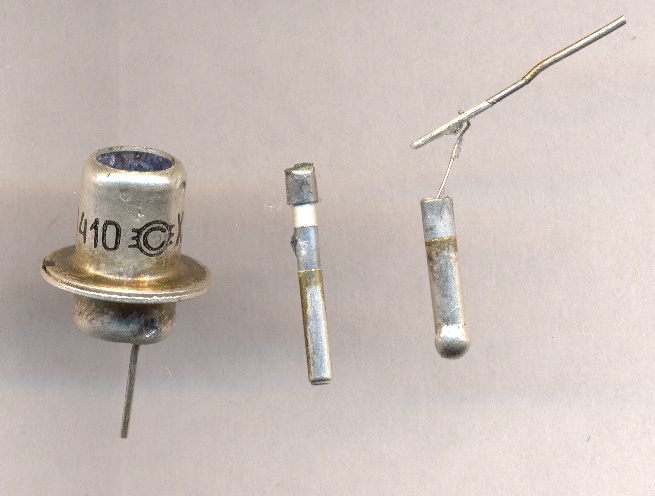

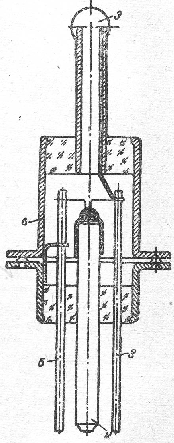

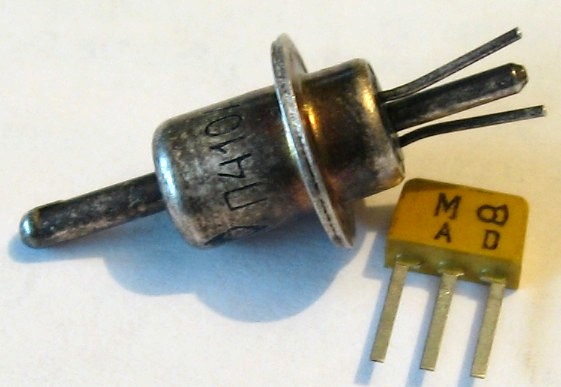

Разработаны в 1959 году московским НИИ-35 "Пульсар", по ОКР "Палас"; серийно выпускались там же, а затем были переданы на питерскую "Светлану". Судя по моим образцам, этих "дедушек" производили по крайней мере до 1990 года! Они представляют собой СВЧ-транзисторы коаксиального типа с диффузионной базой, 200-400 МГц. Полупроводниковая структура монтируется на коллектором выводе, проходящем через основание прибора. К корпусу прибора присоединена база, а вывод эмиттера осуществлён через верхний изолятор (дублирующие выводы эмиттера и базы осуществляются через нижнее основание). Справочный лист на них и заводские паспорта на них, общий 1969 года и более ранние раздельные, на П410, П410А и П411А. Примечательно, что в них ТУ на П410А и П411А еще принадлежат "Пульсару", а П410 - уже "Светлановские". Видимо, в Питере его успели каким-либо образом модернизировать до 1967 года, а остальные нет. При этом в 1969 году они все уже приписаны к "Светлане".
|
 |

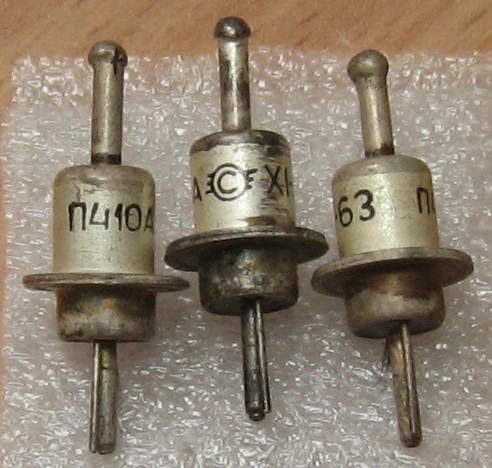

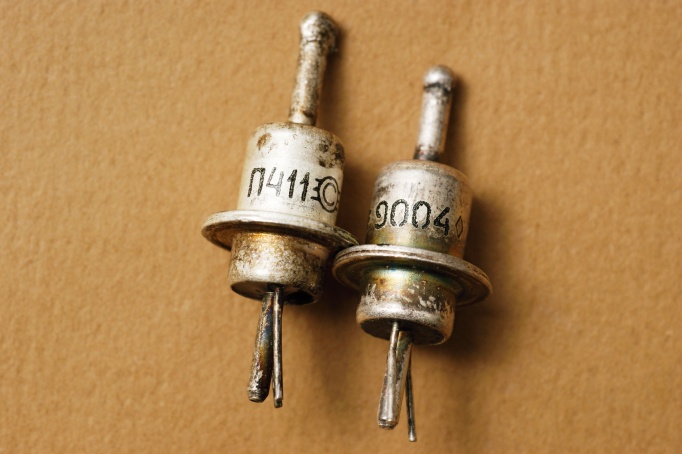

(фото с форума Радиокартинки)

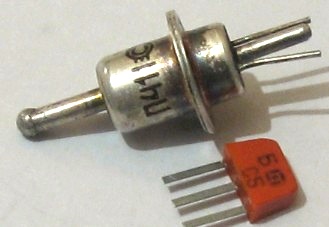

(фото с форума Радиокартинки)
 |

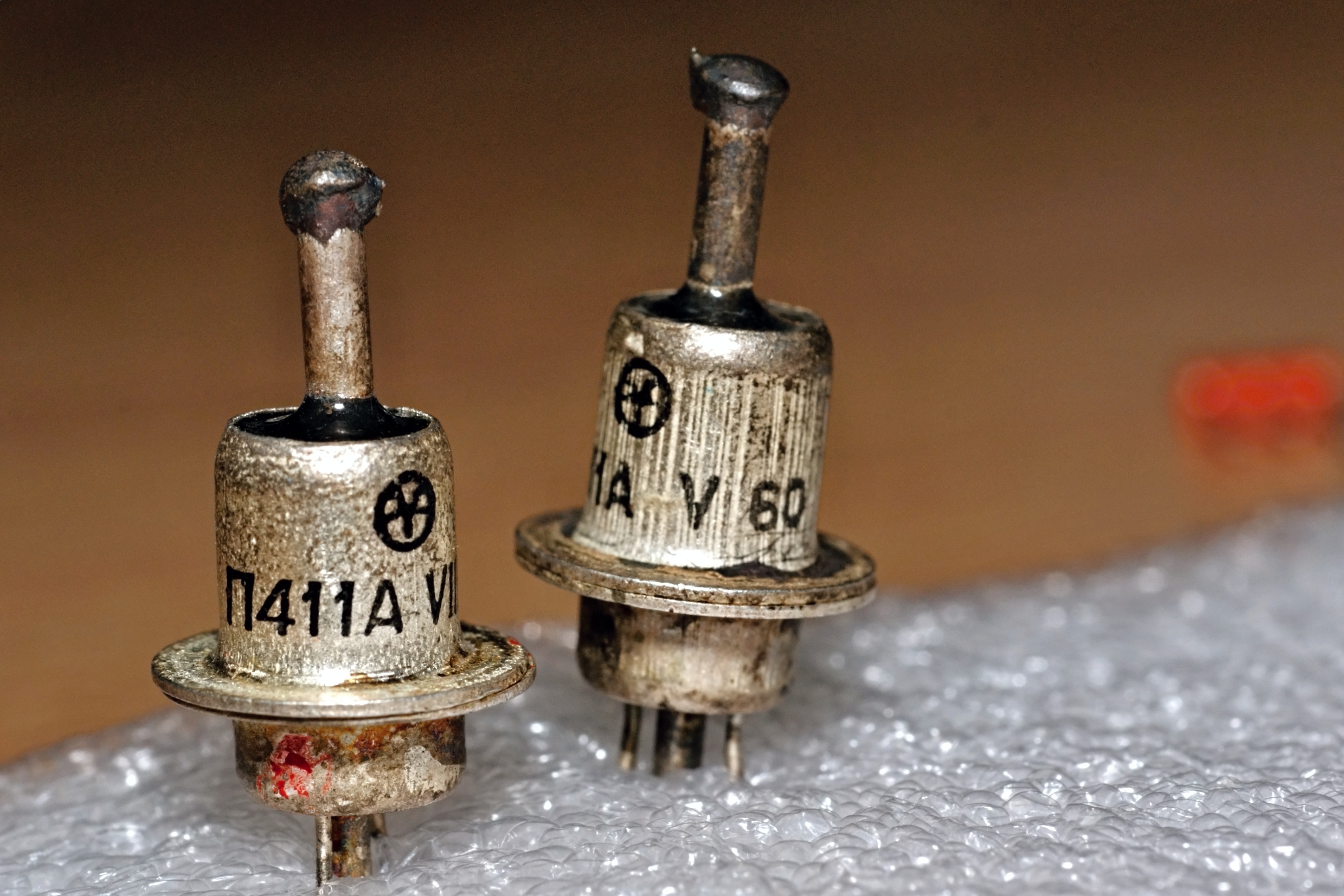

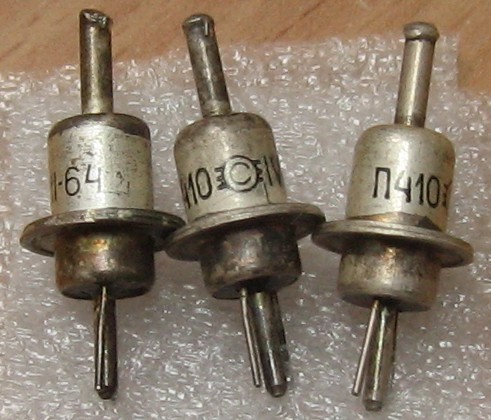

Интересные особенности -
маркировка не нанесена краской, а вырезана в корпусе транзистора.
И двойная маркировка военной приемки - ромб + "ВП". |

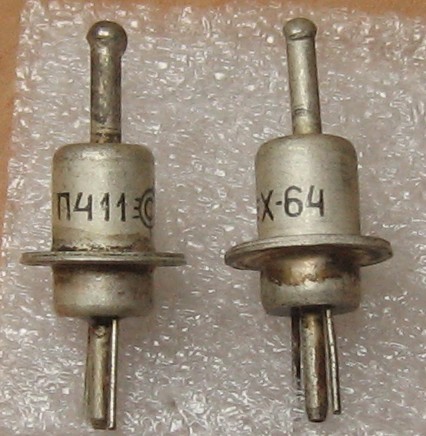

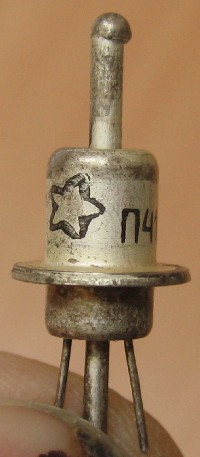

А вот тот же 1963 год, но - маркировка звездой:
 |
 |
Источники:
1. Л. С. Горн и Б. И. Хазанов. Транзисторы в радиометрической аппаратуре.
- Госатомиздат, Москва - 1961.
2. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
3. Транзисторы и полупроводниковые диоды.
Под общей редакцией И. Ф. Николаевского.-
Москва, Связьиздат, 1963.
4. Д. С. Гурлев. Справочник по электронным приборам. Издание третье,
дополненное. - Киев, издательство "Технiка", 1964.
5. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
6. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
7. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
8. Черкашина А.Г. Элементы автоматики на варикапах. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 297).
9. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
10. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
11. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
12. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
13. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
14. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства:
Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
15. Шокин А.А. Министр невероятной промышленности СССР. Страницы биографии. - Москва: Техносфера, 2007.
