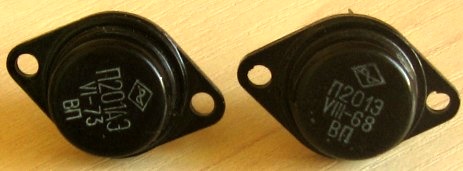

П201(Э) - П203(Э)

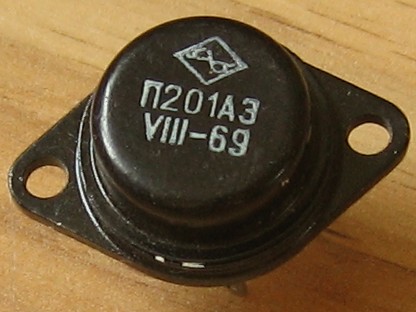

    Вот такие симпатичные старички. Параметры - 1,5-2 Ампера, 55 Вольт, 100-200 кГц - в наше время вызывают лишь усмешку...

   Разработаны они были ориентировочно в начале 1958 года, московским НИИ-35 (сейчас НПП "Пульсар"), первоначально выпускались московским же заводом "Измеритель" (ныне АО "Плутон"), а в дальнейшем производство и техническое сопровождение было передано на Воронежский завод полупроводниковых приборов. К началу 90-х они попали в разряд неперспективных с рекомендацией замены на КТ818 или КТ816.

    Справочный лист на них, и данные из отраслевого каталога.

   В качестве исходного материала при изготовлении этих транзисторов применялся монокристаллический германий сопротивлением 1,5...2 Ом*см, что являлось шагом вперёд по сравнению с первыми отечественными мощными транзисторами П3 и П4.

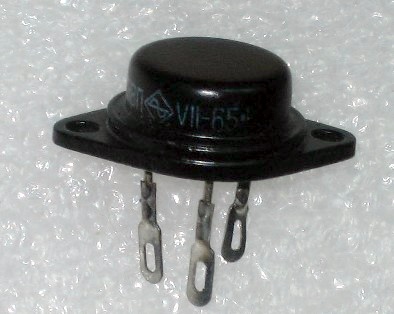

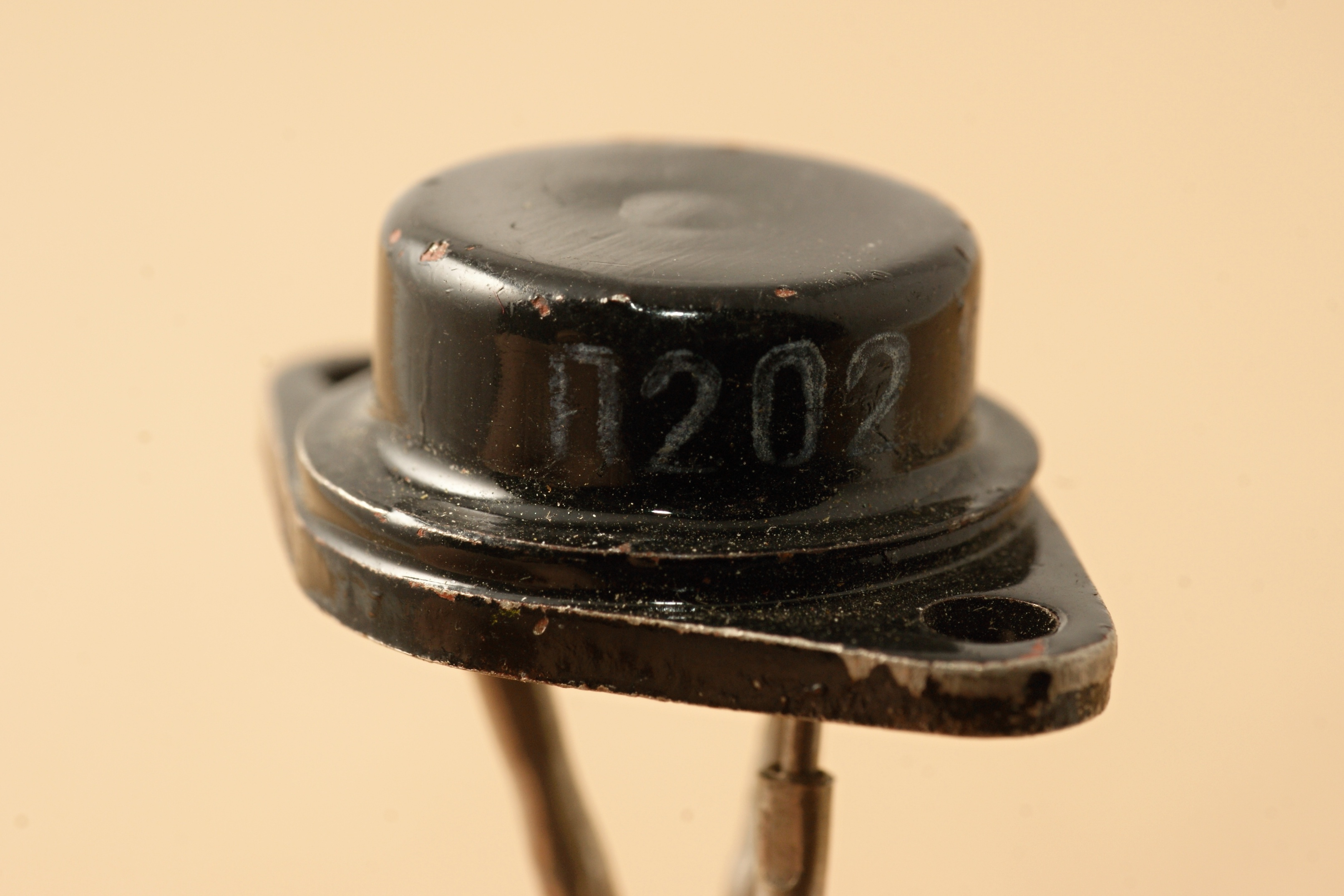

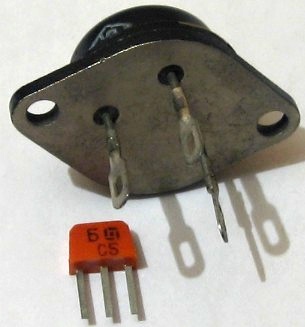

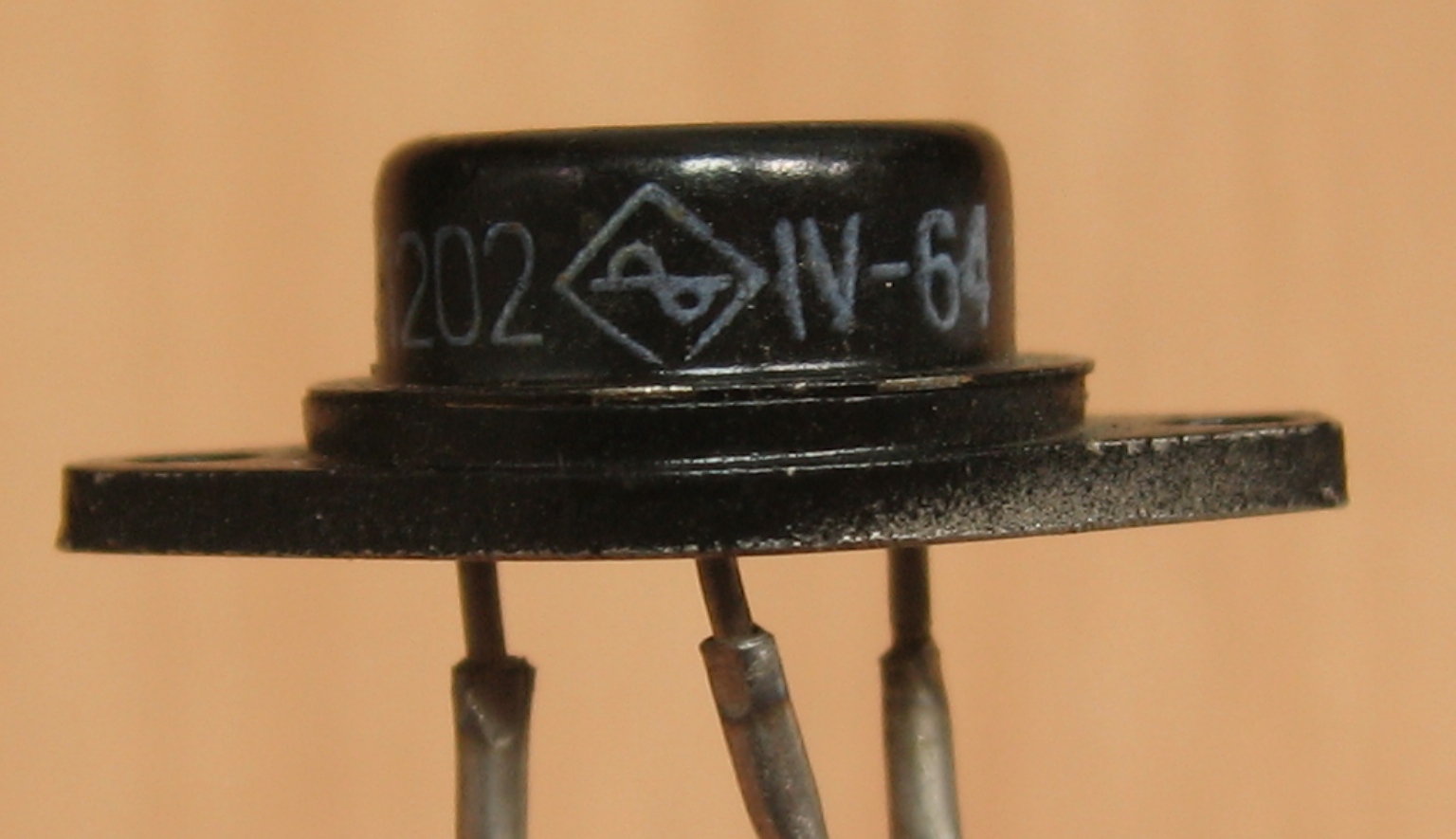

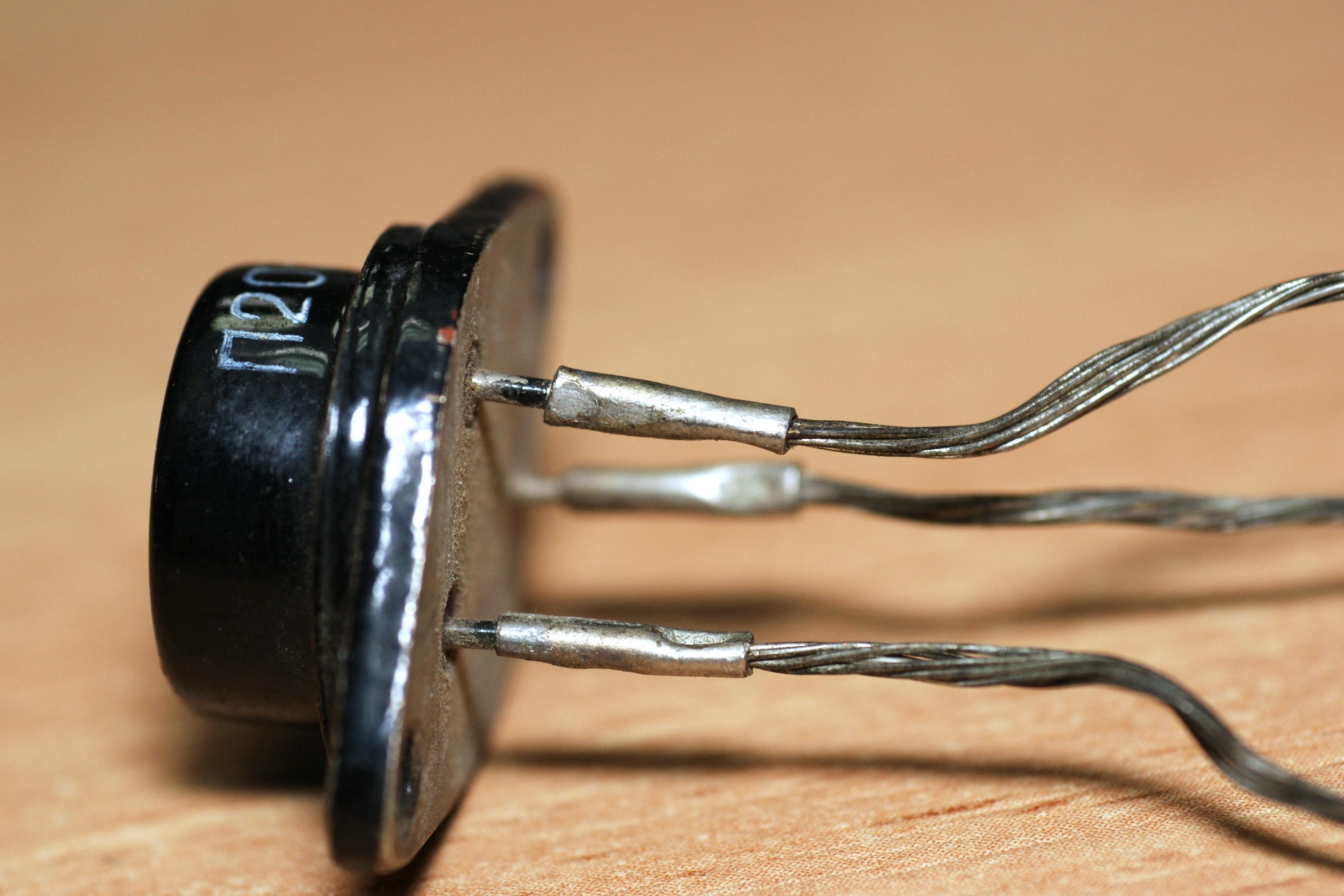

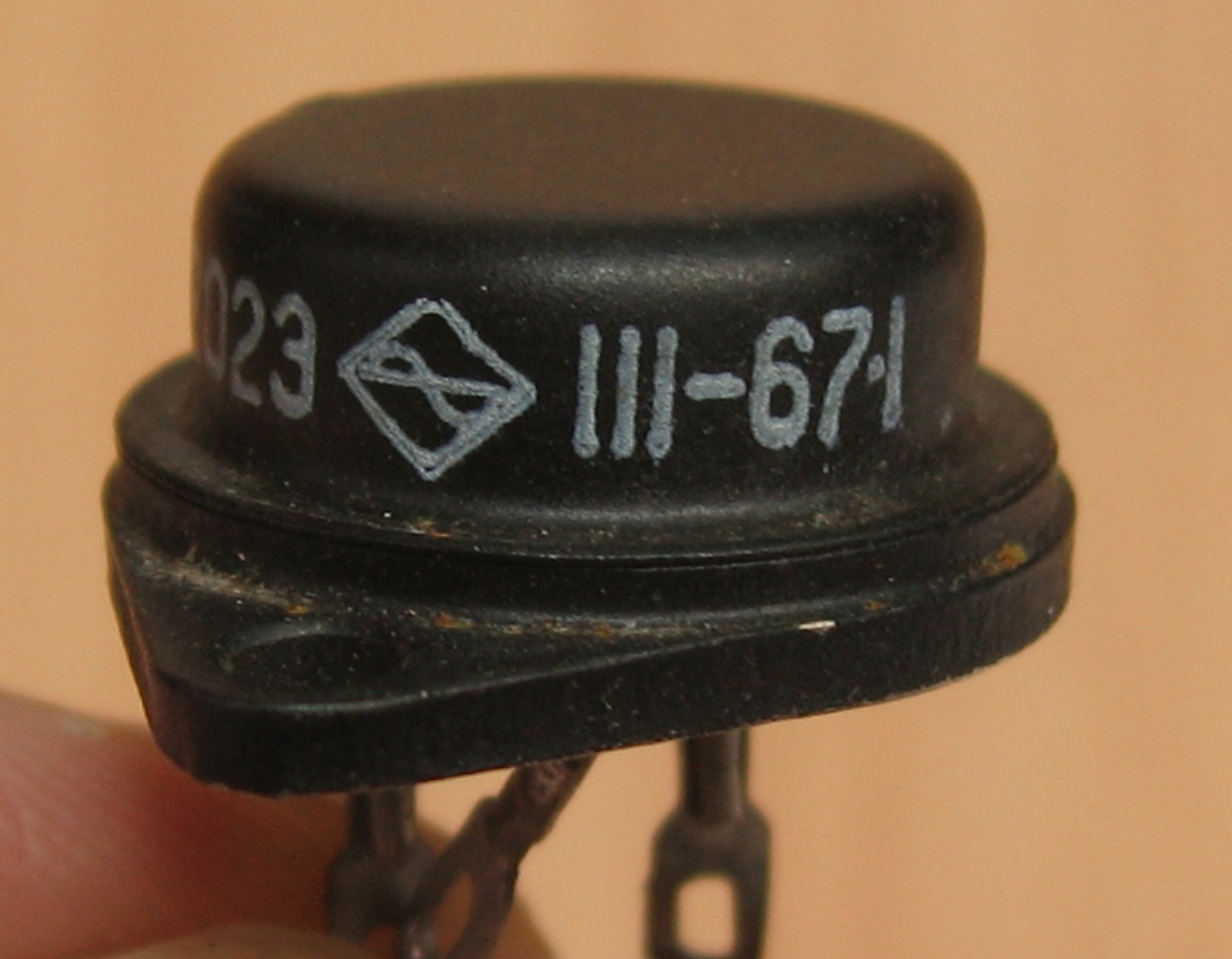

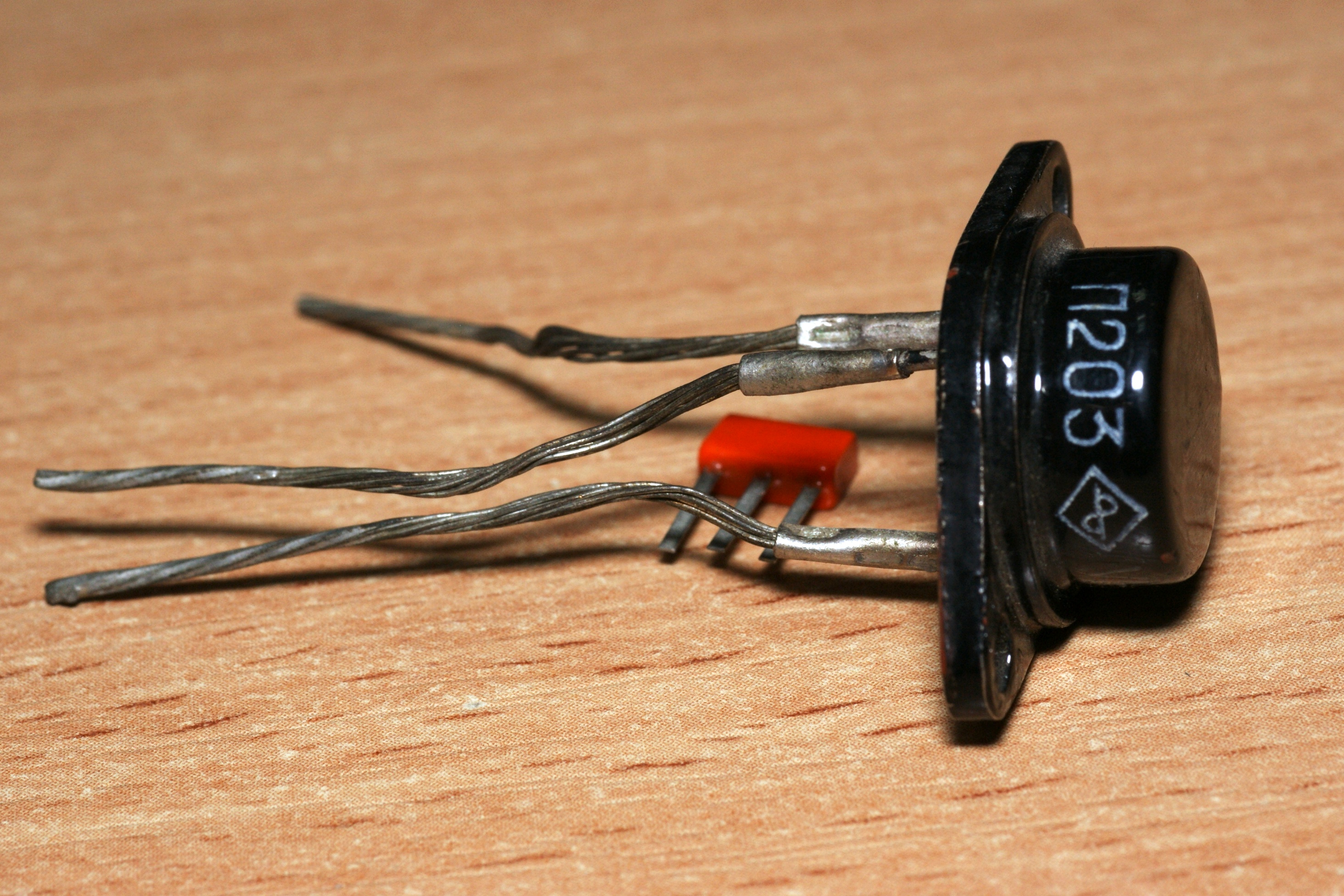

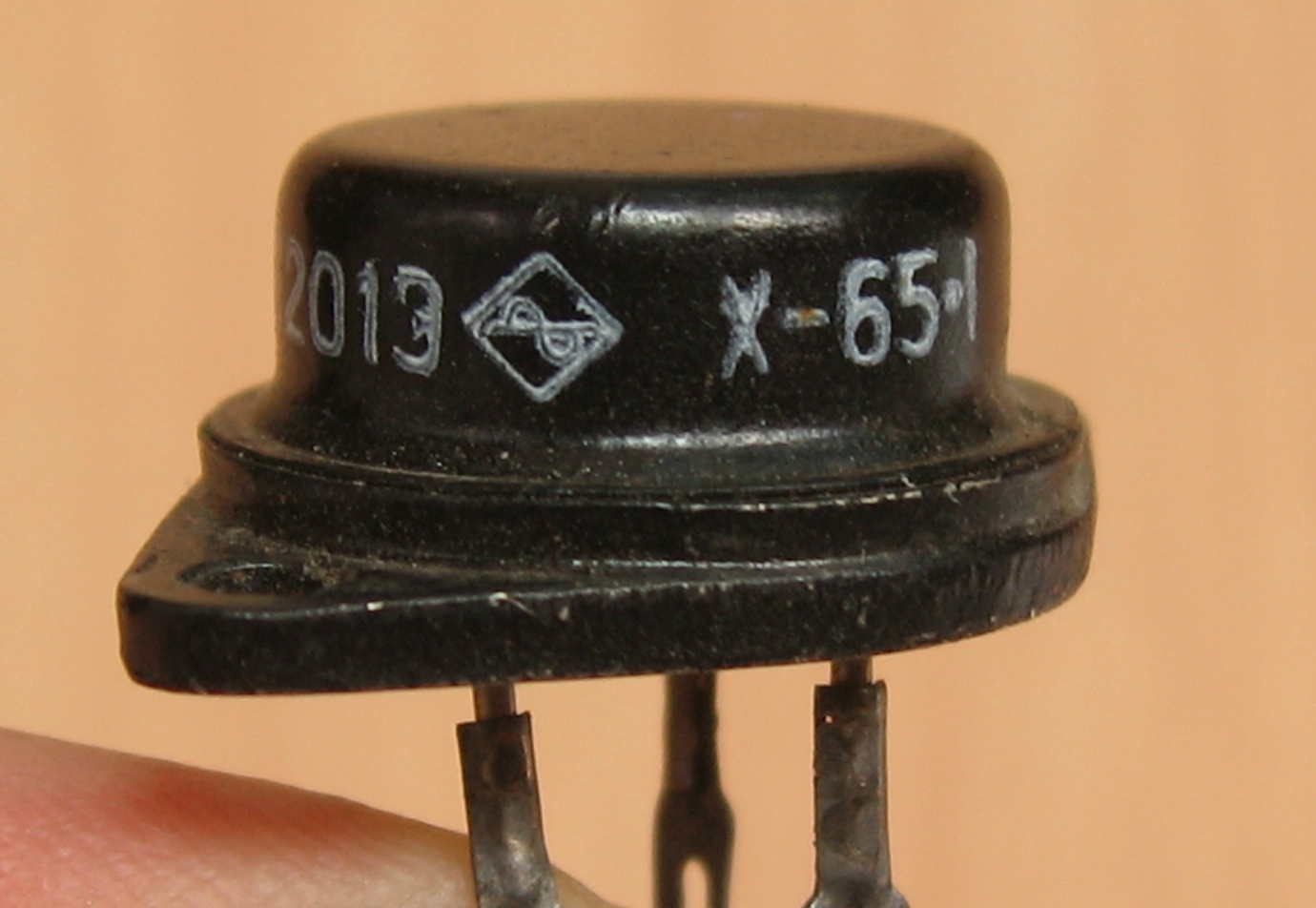

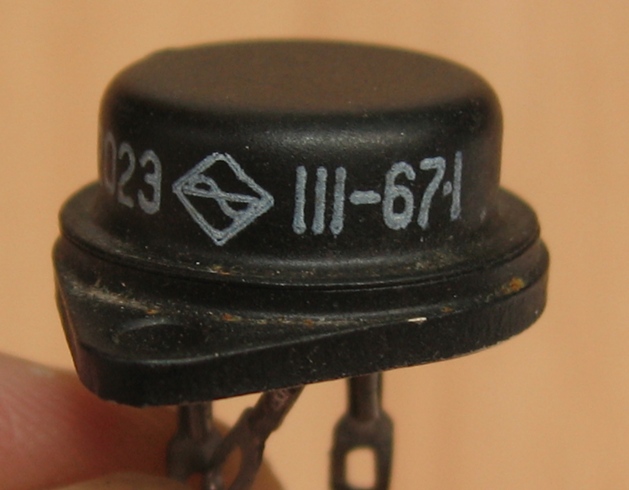

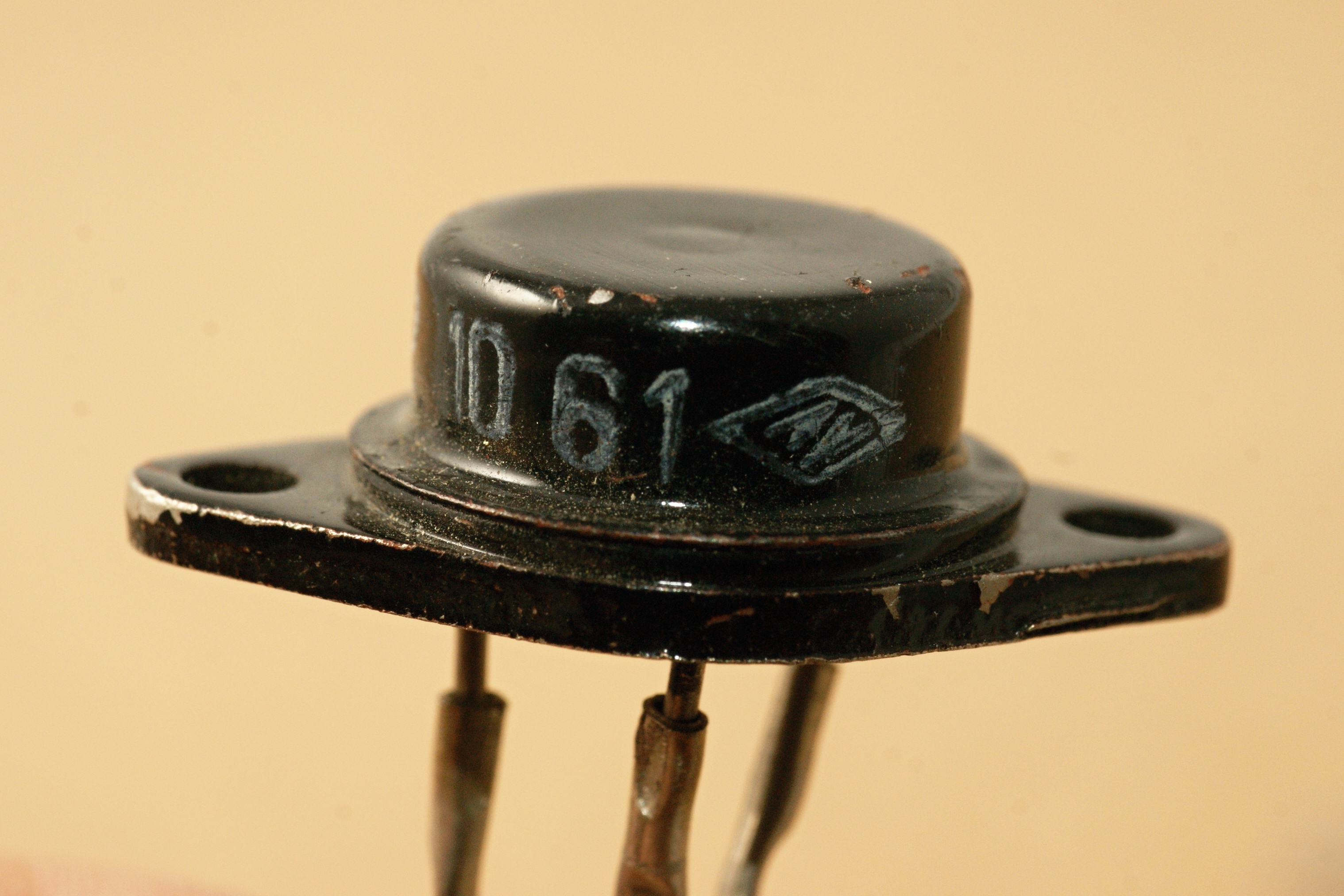

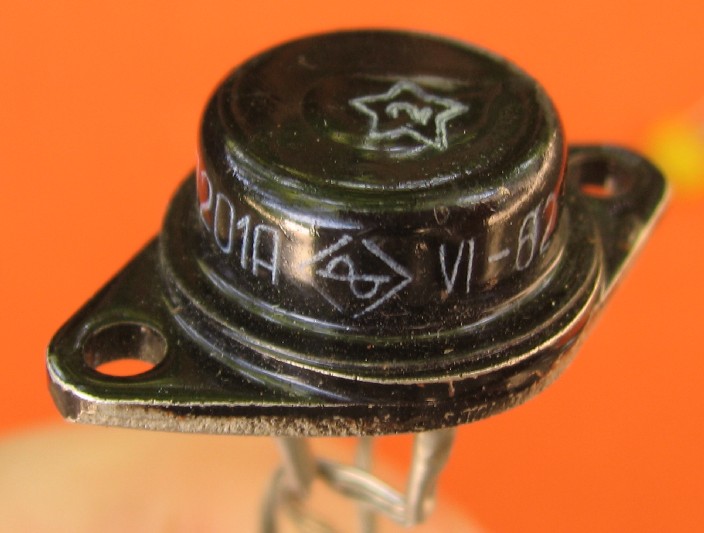

   Корпус ранних выпусков этих транзисторов имел гибкие выводы. К середине 60-х их заменили на более привычные нам "лопаточки", при этом продолжали выпускать и старый вариант, но, как указано в отраслевом каталоге, только "по согласованию с потребителем". Более того, в том же каталоге есть и третье исполнение выводов, крючками!

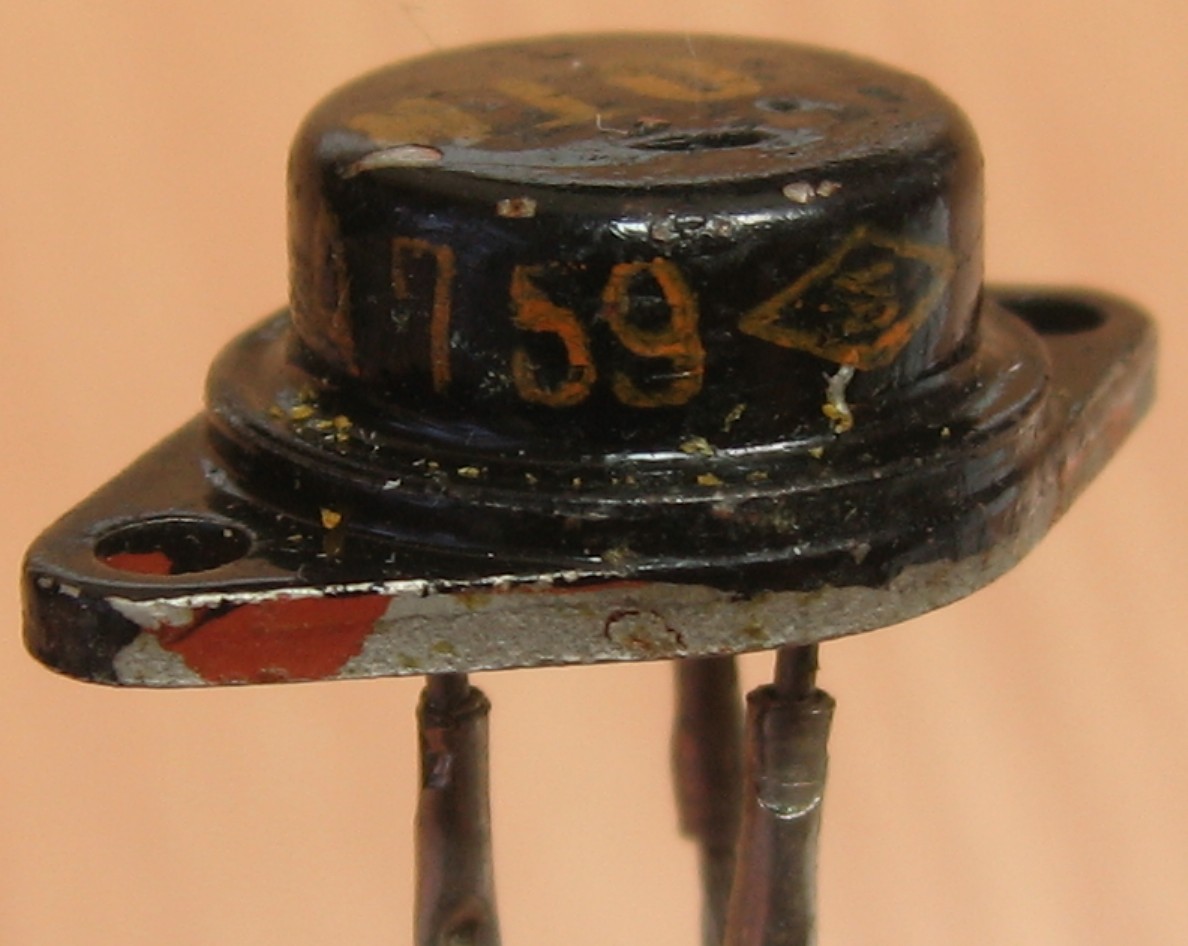

   Еще одна особенность ранних экземпляров - в верхней части крышки было отверстие (аналогично П4). Опасались, что после приварки колпачка под ним будет сильное разрежение и через поры в сварке насосёт всякой грязи в корпус, поэтому варили с дренажным отверстием, а потом его запаивали легкоплавким припоем.

Еще про ранние выпуски, информация от Погорилого: "...следует упомянуть, что транзисторы, известные как П201 (мощные PNP), первоначально очень недолго производились под названием П8. Потом название П8 относилось к маломощному NPN транзистору."

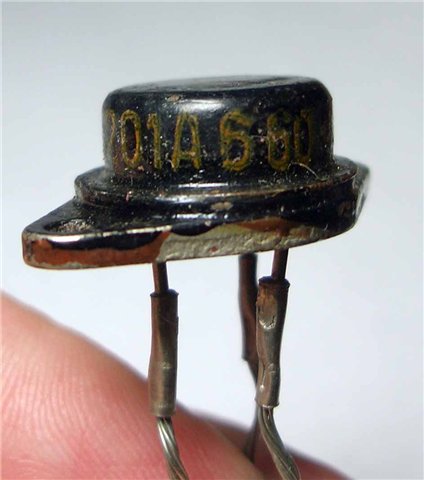

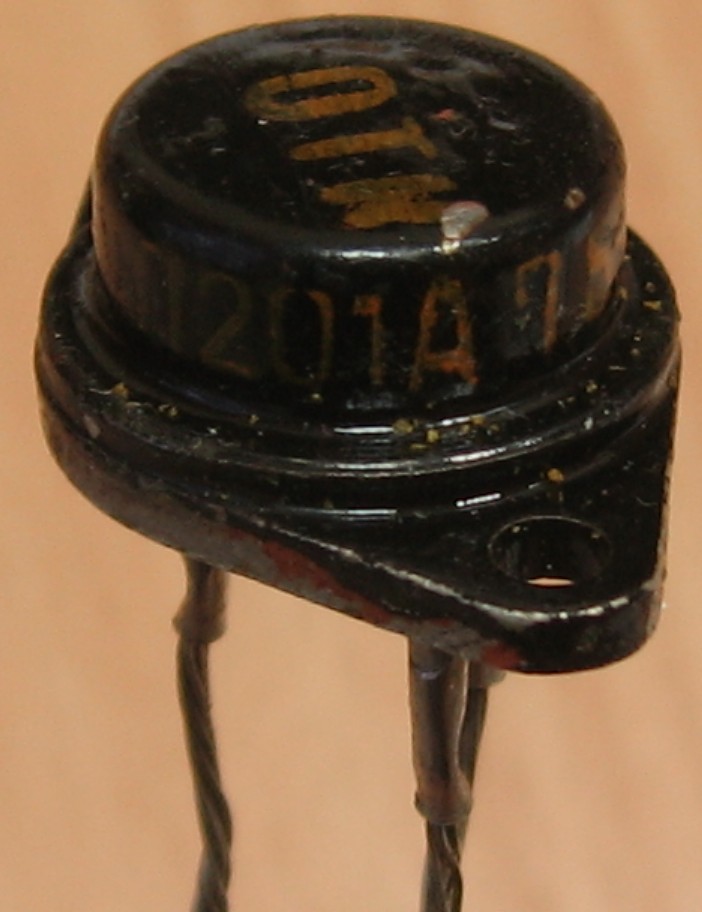

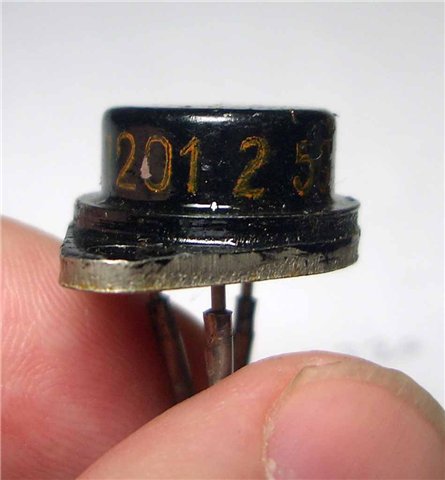

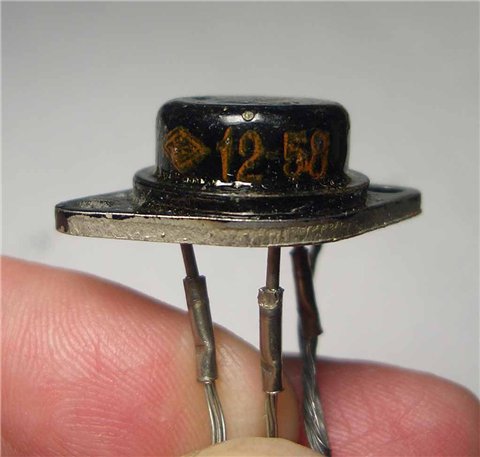

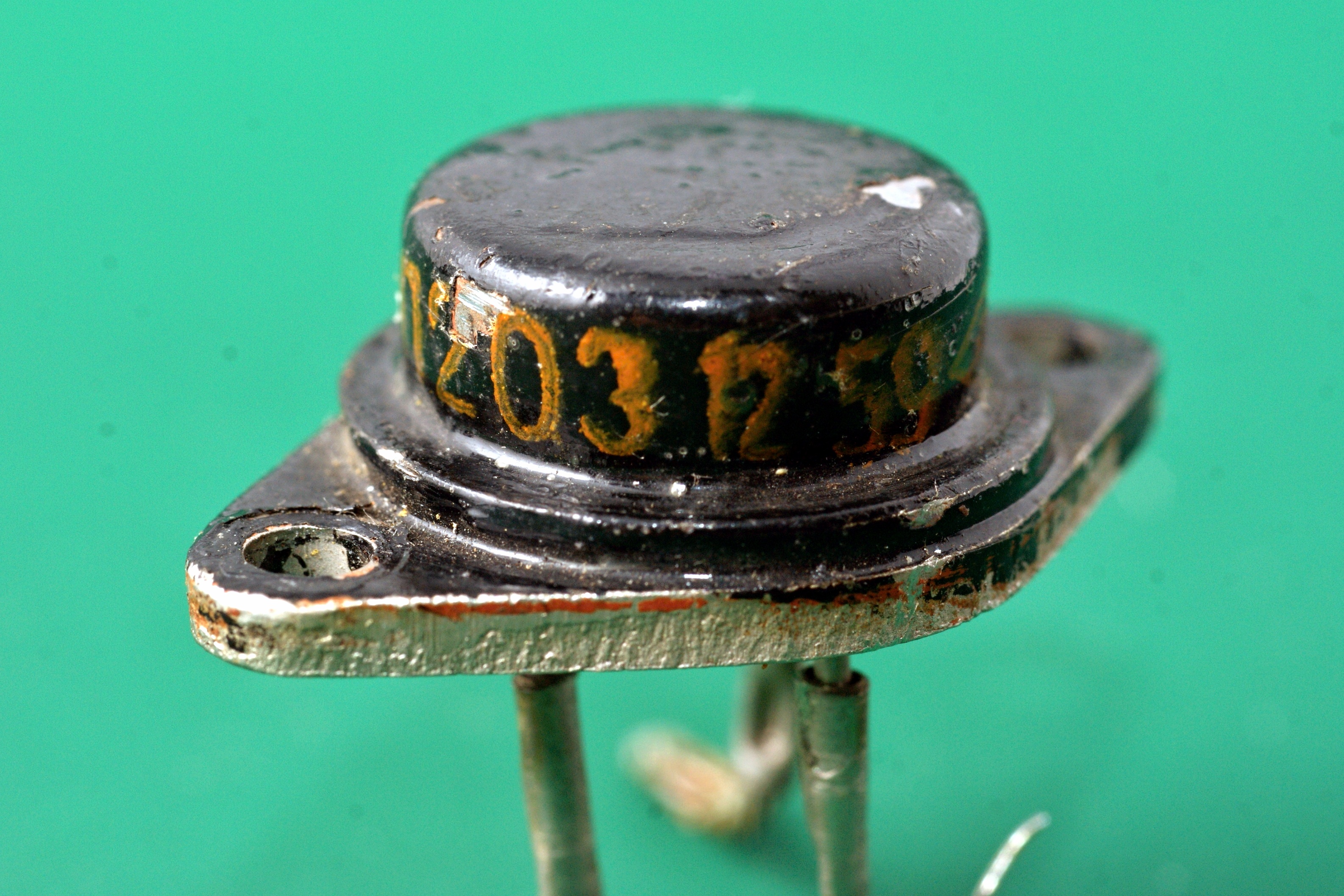

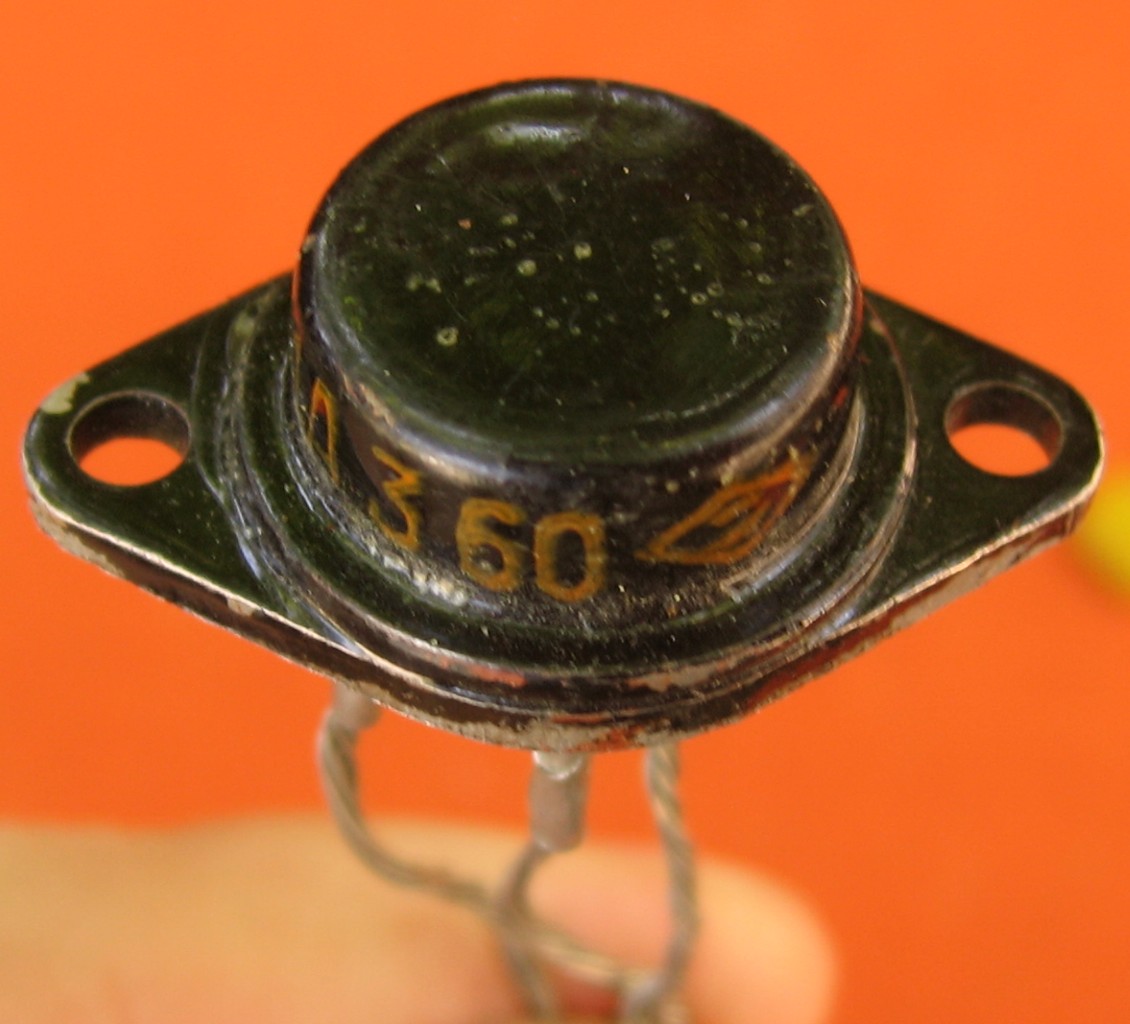

Вот один из ранних экземпляров, 1958 года (фото с с форума Портативное ретрорадио):

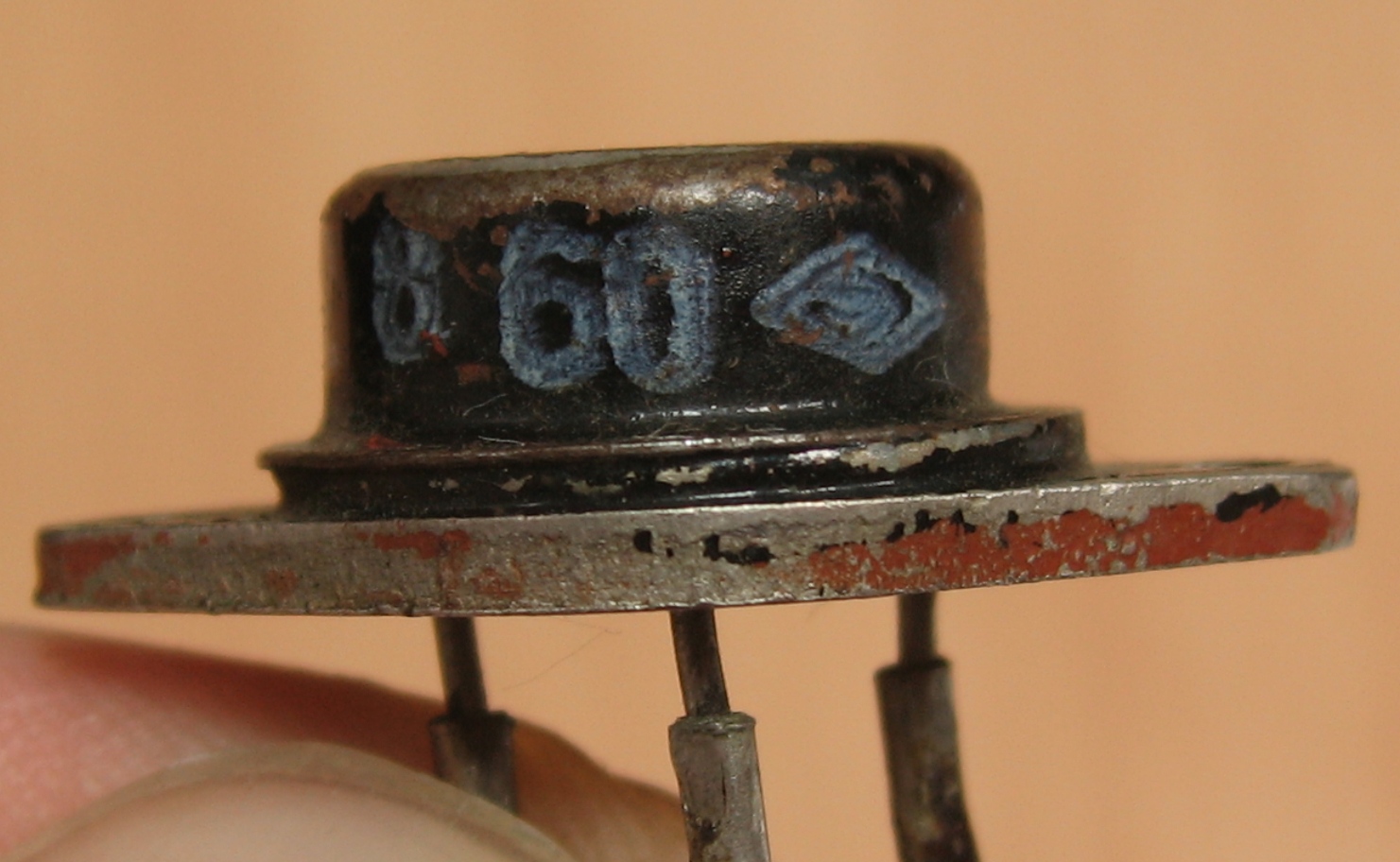

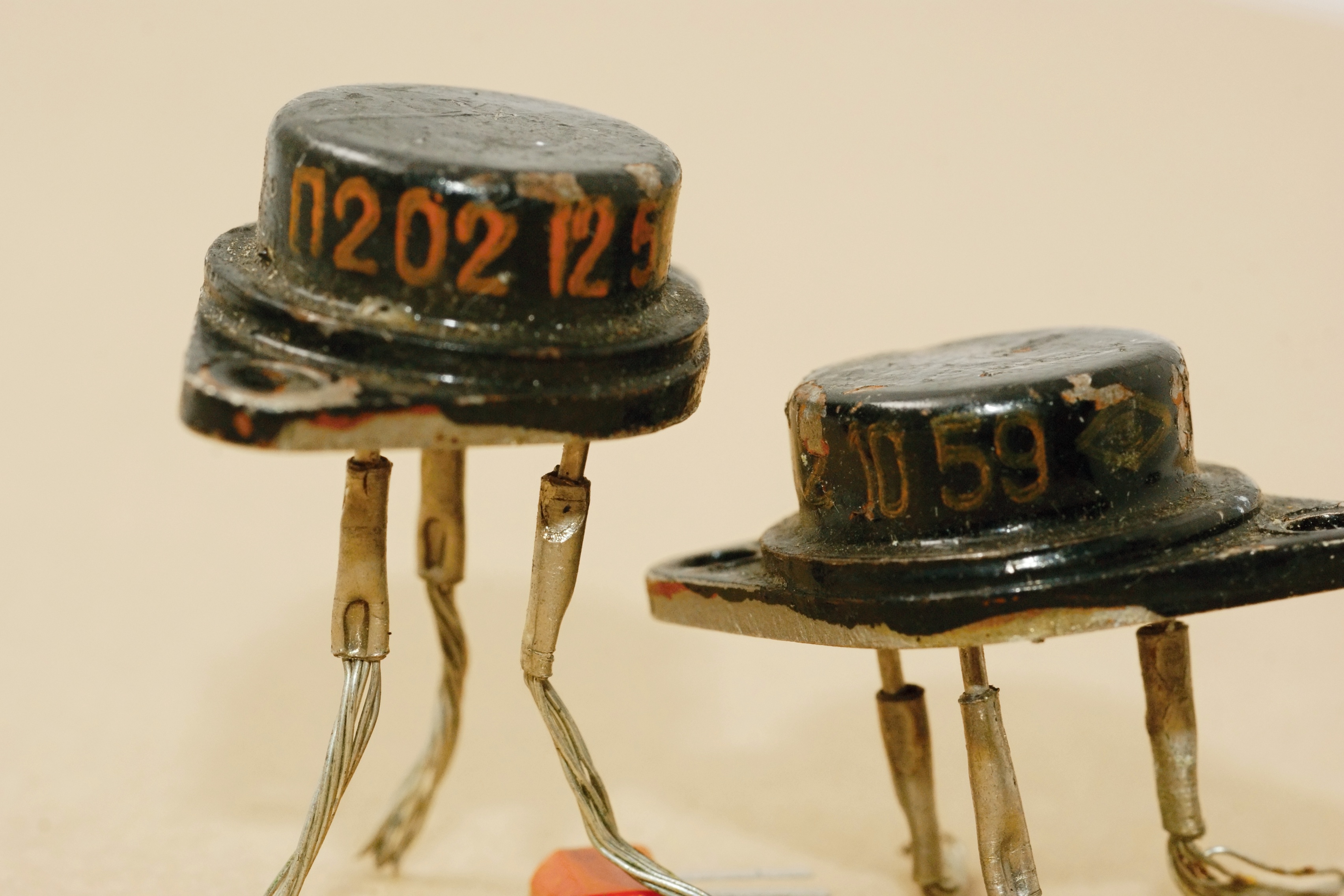

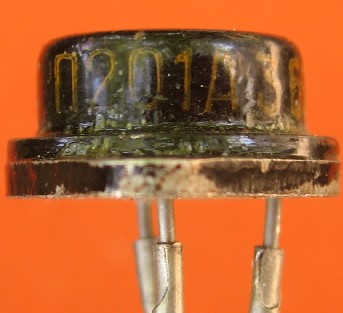

нешлифованный корпус, с непрокрашенными краями...

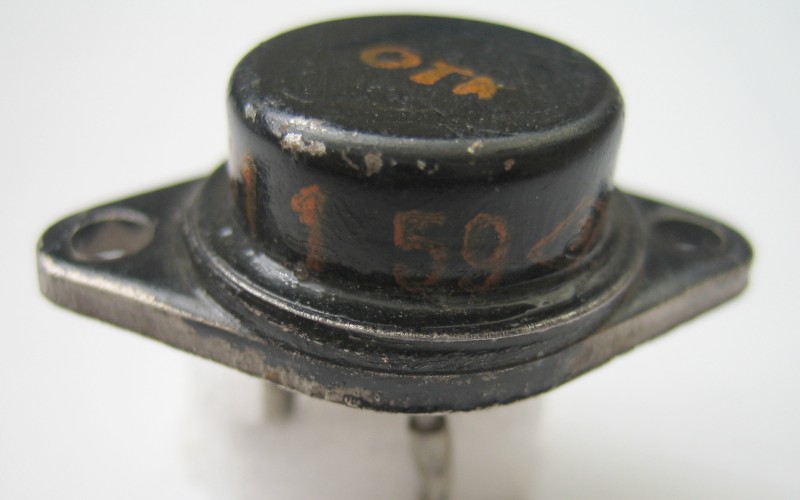

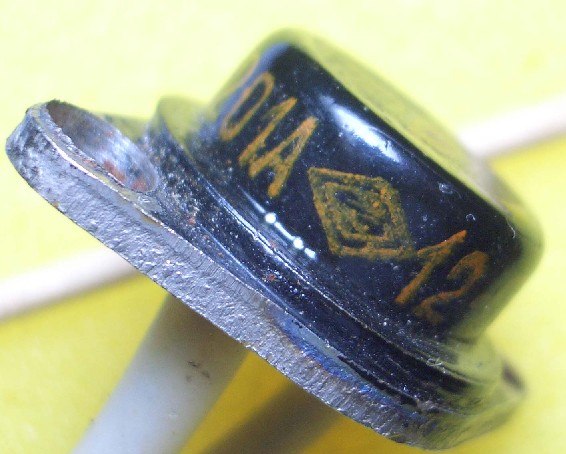

(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


Посмотреть на Яндекс.Фотках


(фото с форума "Портативного ретрорадио")

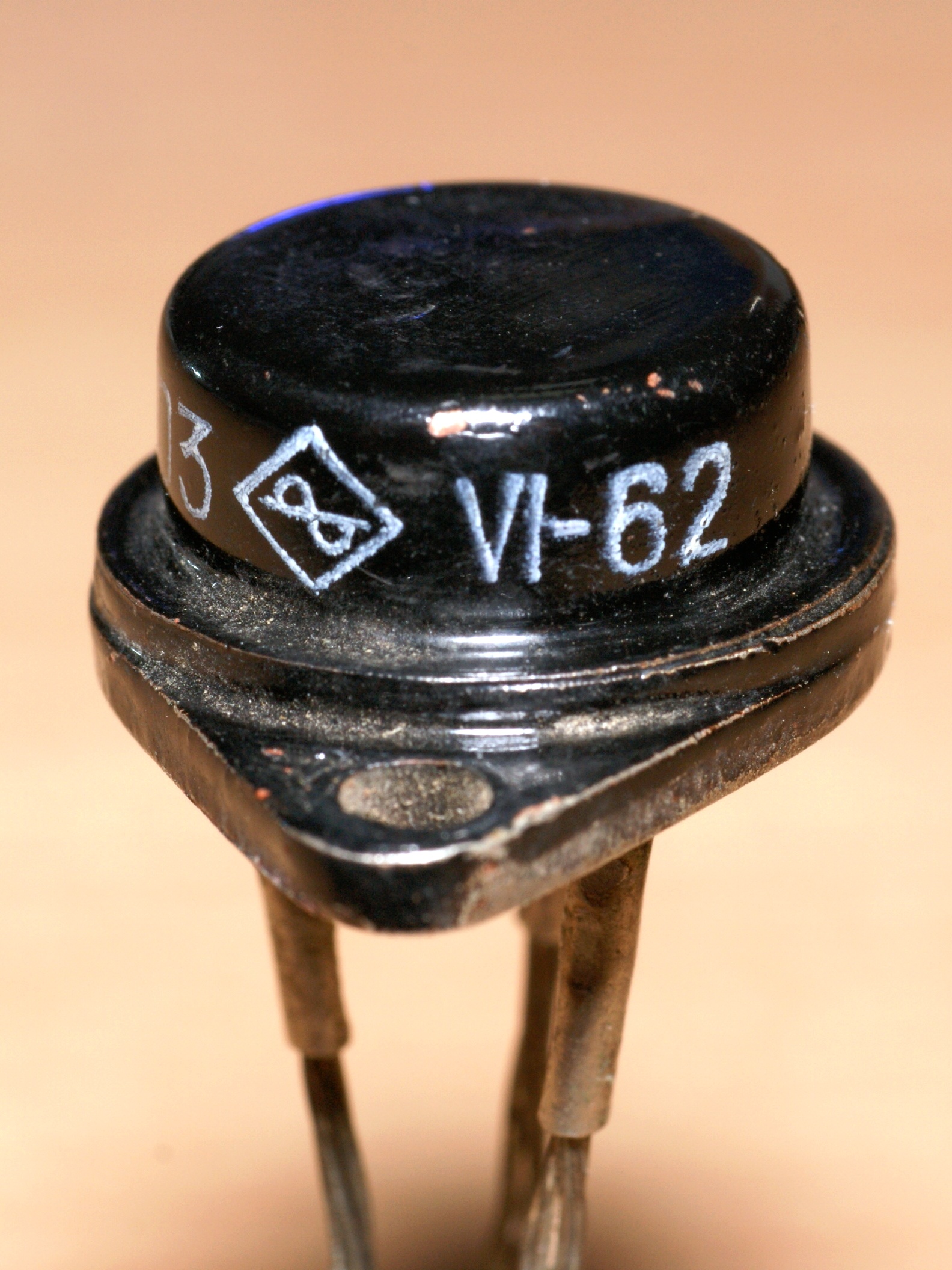

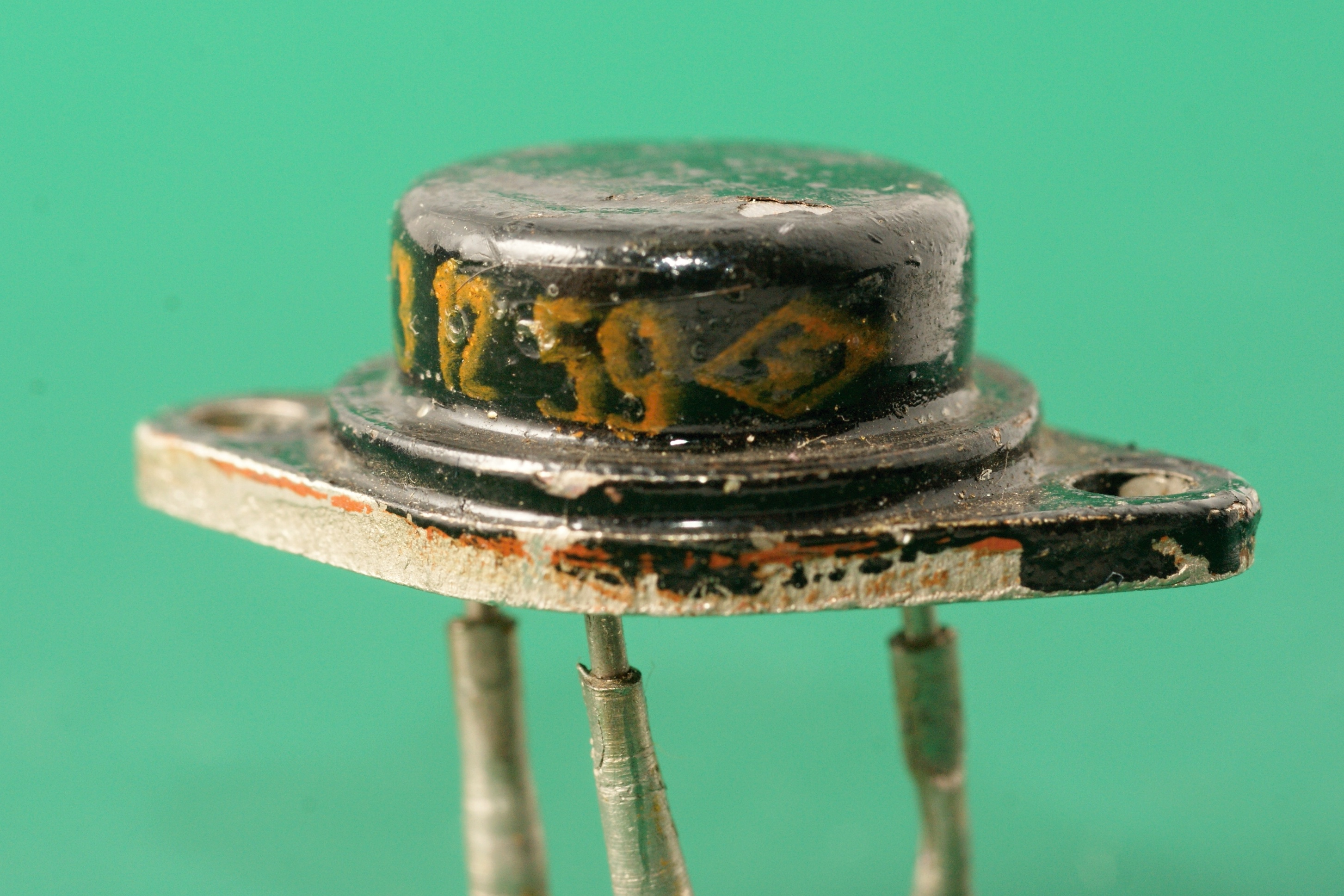

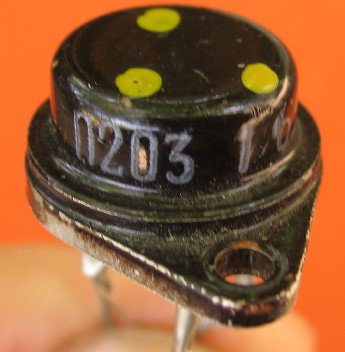

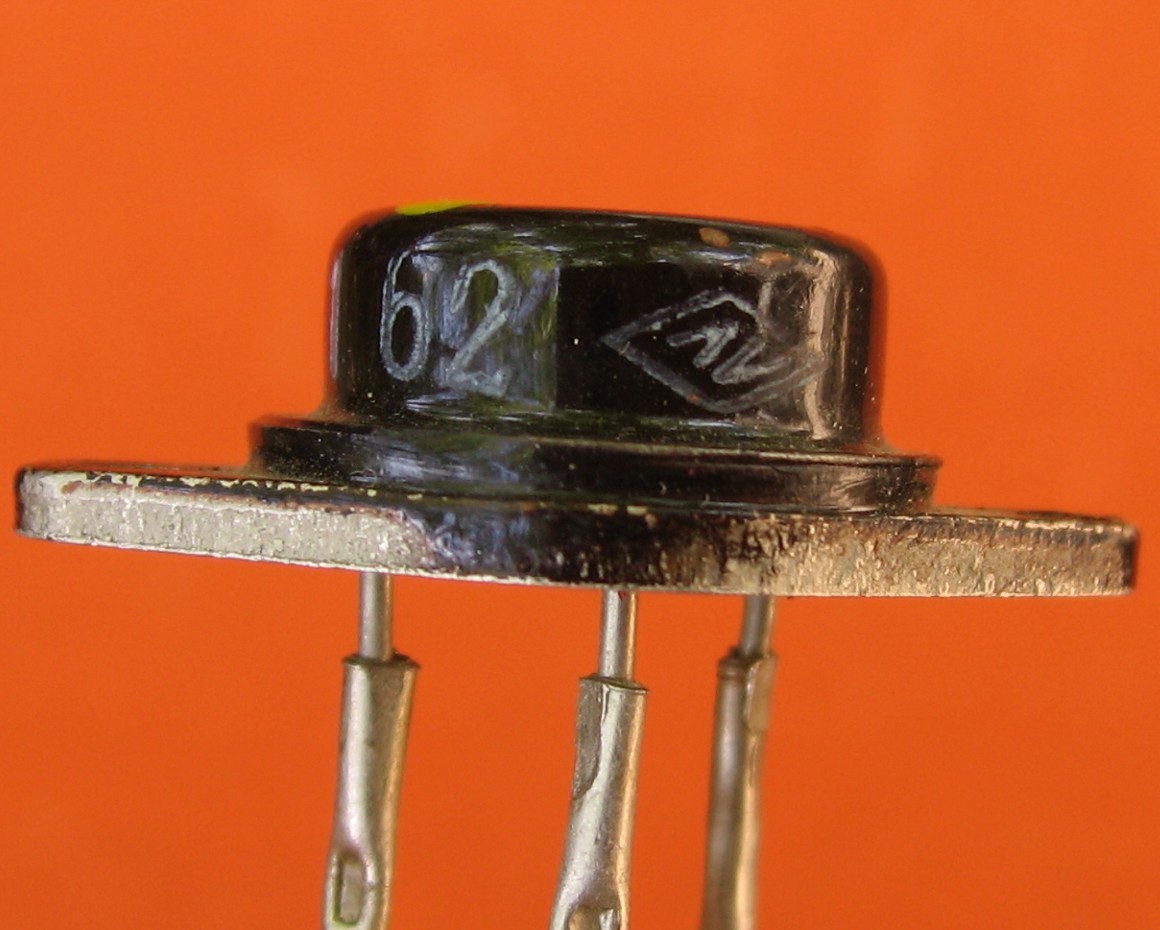

П203 и П203Э предназначены для применения в двухтактных УНЧ. 1,5 А, 55 В, 1 Вт.

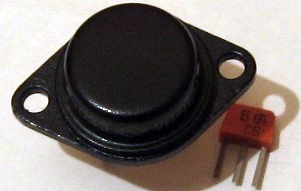

(фото с форума Радиокартинки)

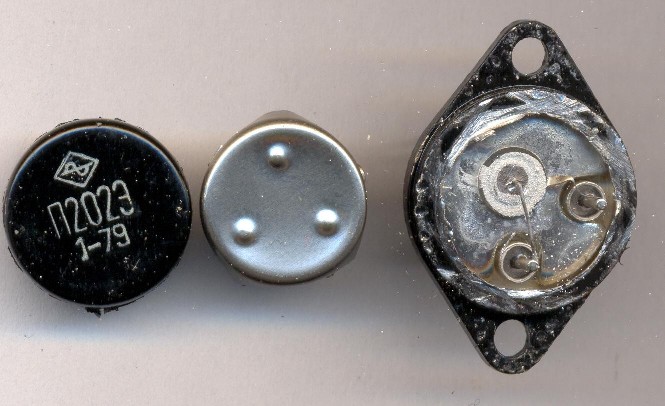

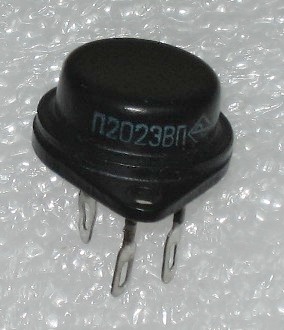

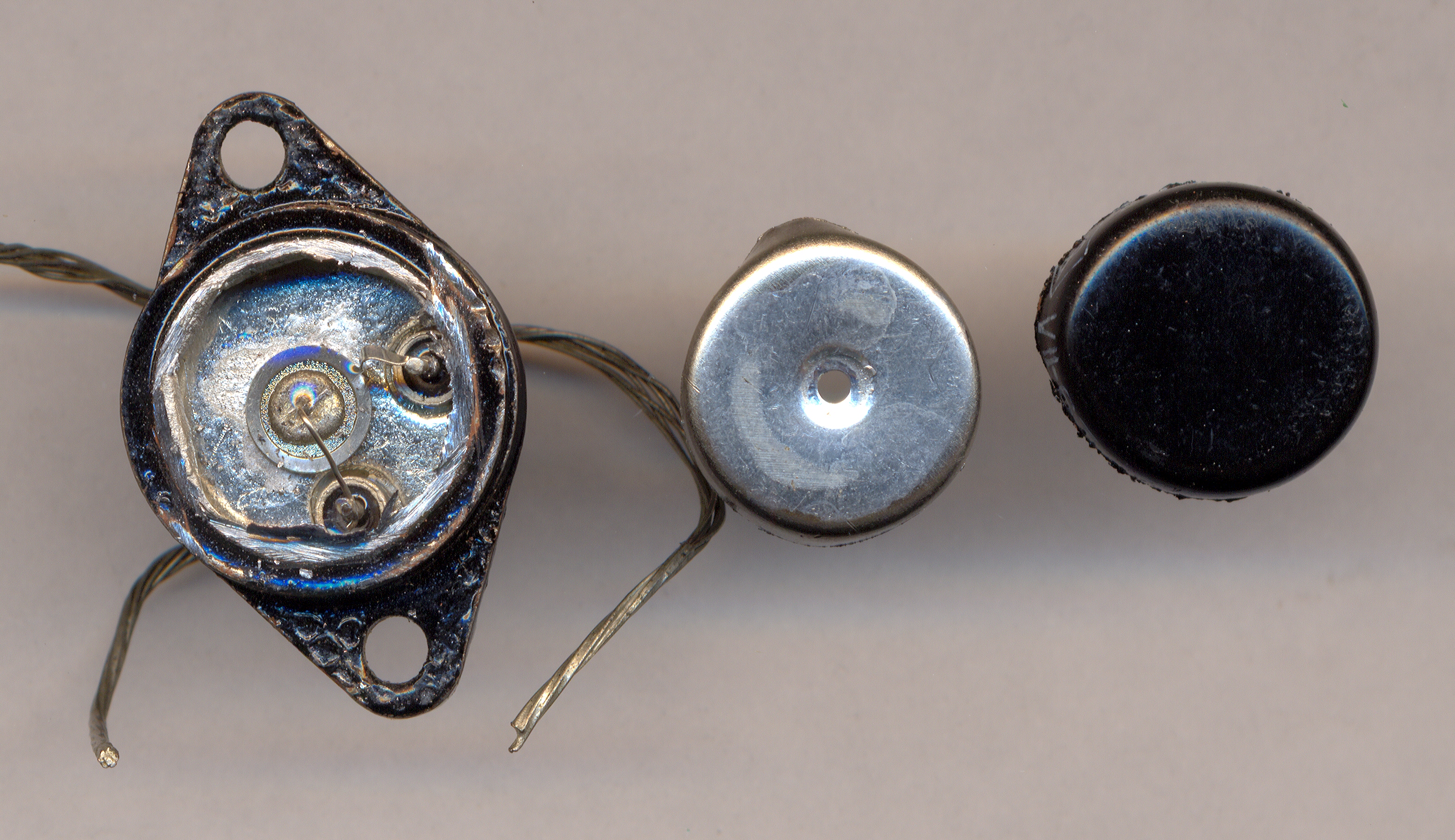

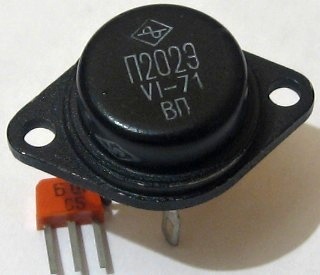

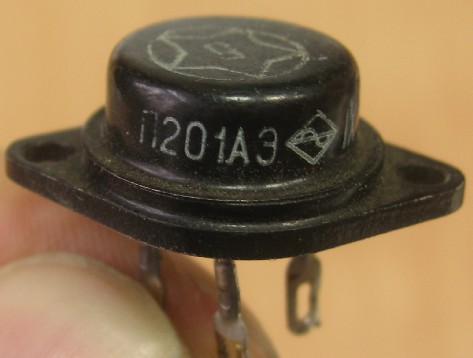

Интересный момент - буква "Э" в названии. На одном из форумов промелькнуло "...буква Э обозначала экранированный или имеющий экран внутри. Дело в том, что при напайке (или приварке) крышек на корпус брызгами металла иногда повреждался кристалл. Вот и ставили экран от брызг, просто бортик внутри, чисто технологическая фича...". Вот он:

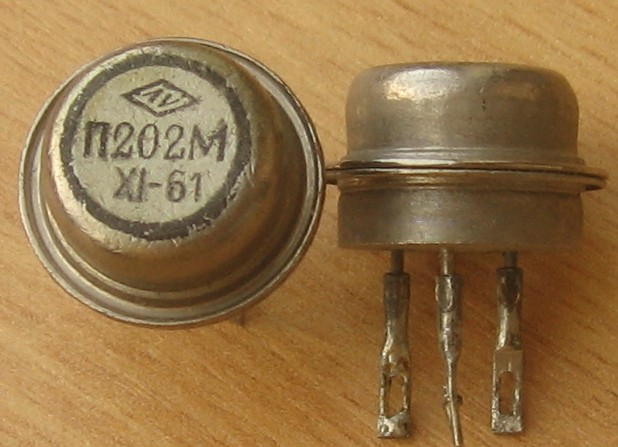

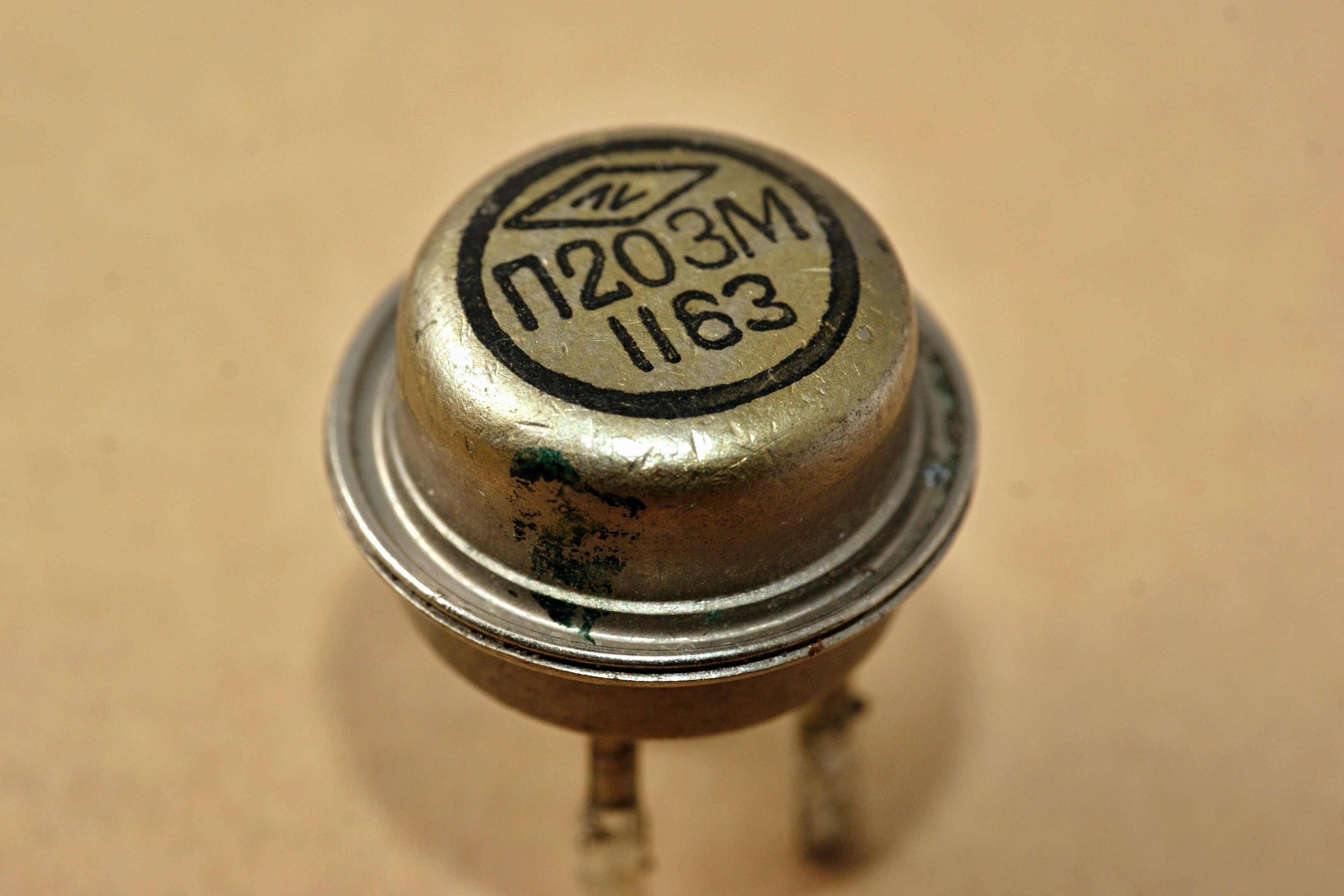

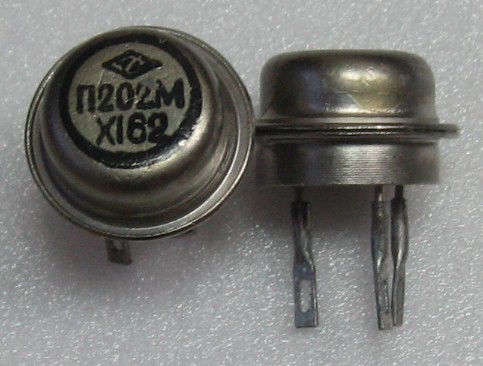

В первой половине 60-х выпускался и вариант с модернизированным корпусом (в обозначение добавлялась буква М):

Разработку этого варианта выполнил Плутон. В дальнейшем они были модернизированы в П214В (П202М) и П214Г (П203М).

Существовал и вариант МП203...
