П3А, П3Б, П3В

транзистор П3А

   "Триод германиевый плоскостной (усилитель) типа П3" :))) Низкочастотные p-n-p транзисторы, первые отечественные мощные (ну, относительно) полупроводниковые приборы.

   Появились не позднее 1955 года, а самый поздний известный мне экземпляр датирован маем 1960г.

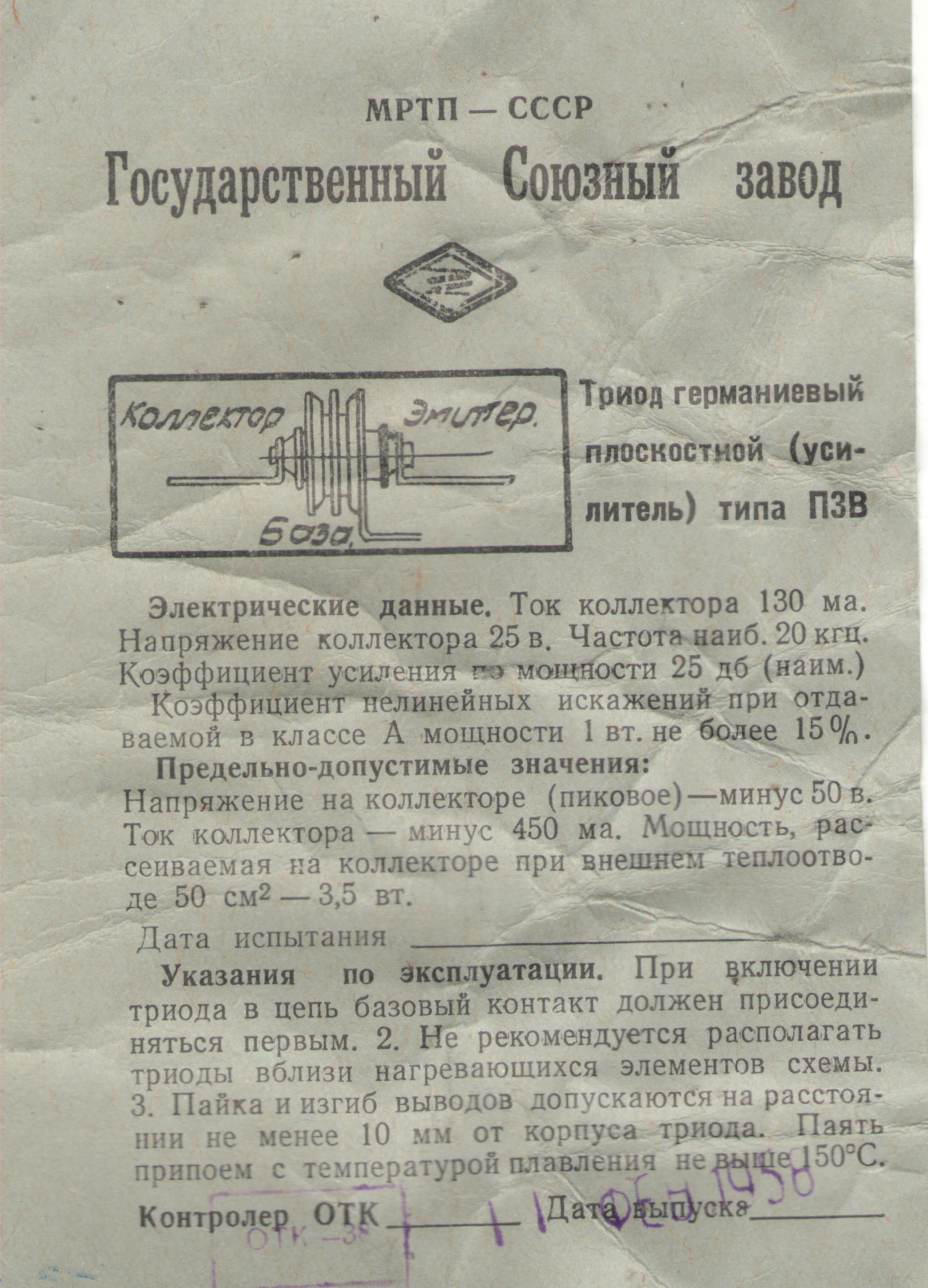

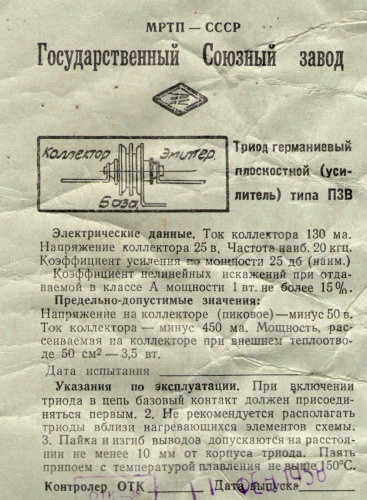

  Справочный лист, рекламный листок с Всесоюзной промышленной выставки 1956 года и паспорта на них, номер 1 (с сайта Музей старых радиодеталей) и номер 2 (с форума Портативное ретрорадио).

   Производитель - московский завод №382 МПСС (ныне ОАО "Плутон").

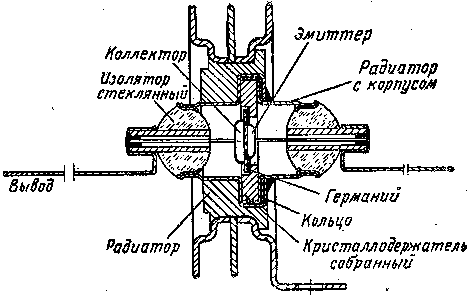

   Конструкция этих транзисторов практически ничем не отличается от конструкции транзисторов П1 и П2; они имеют несколько увеличенный по сравнению с П1 и П2 корпус и радиатор, укрепленный на корпусе.

   За счет этого рассеиваемая мощность увеличена до 1 Вт, а с дополнительным охладителем до 3,5 Вт.

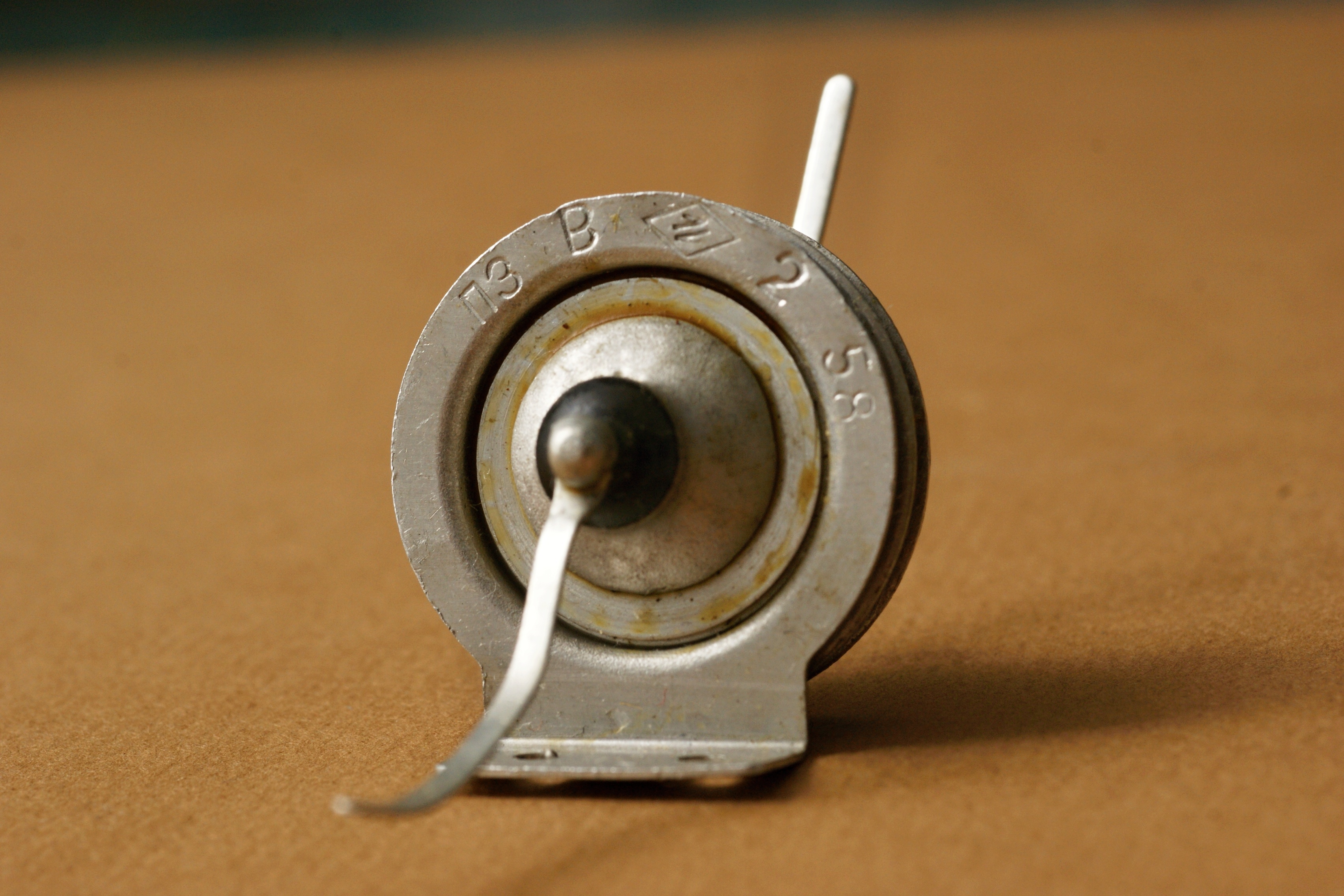

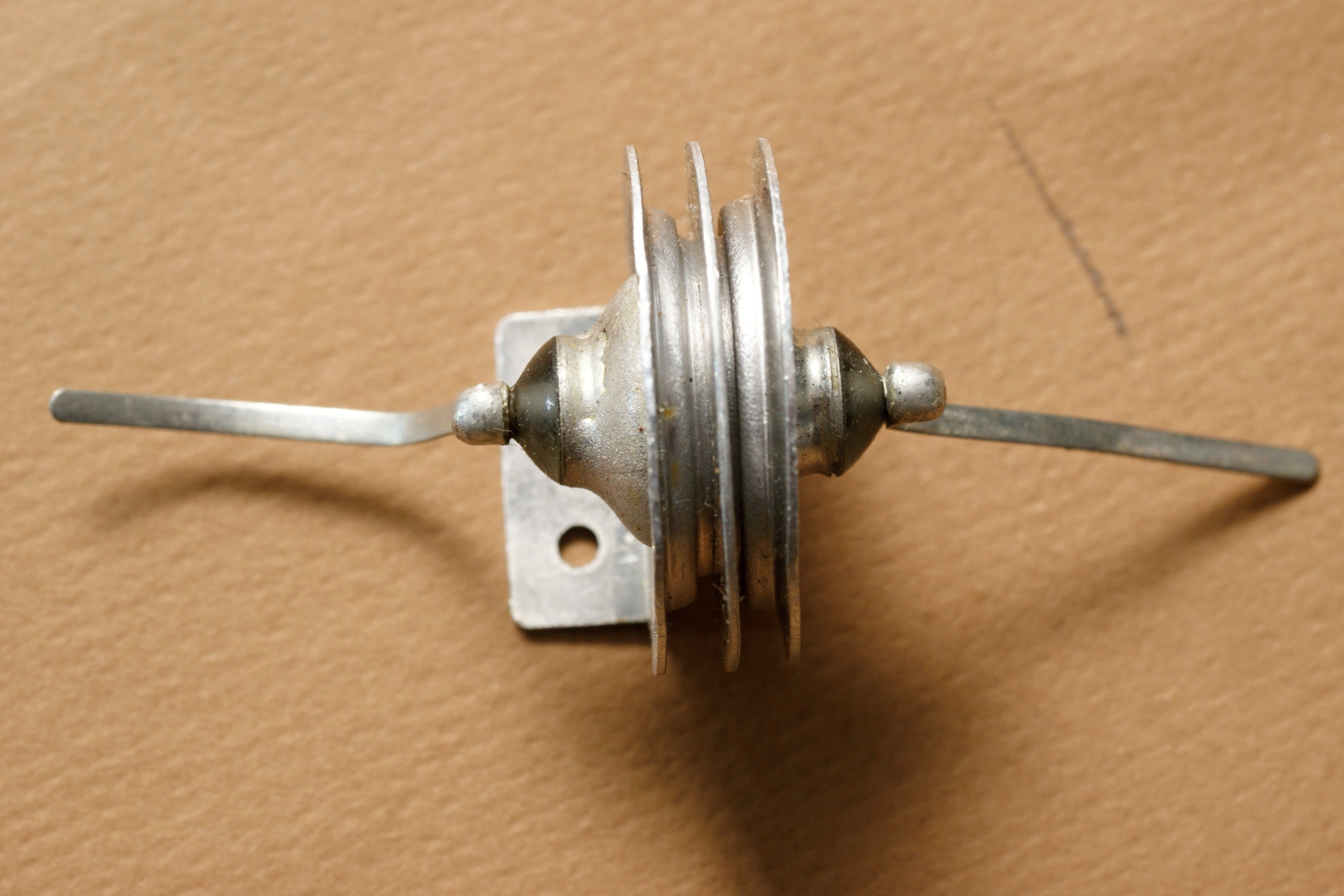

транзистор П3В

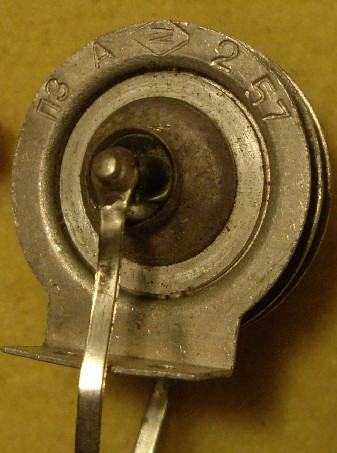

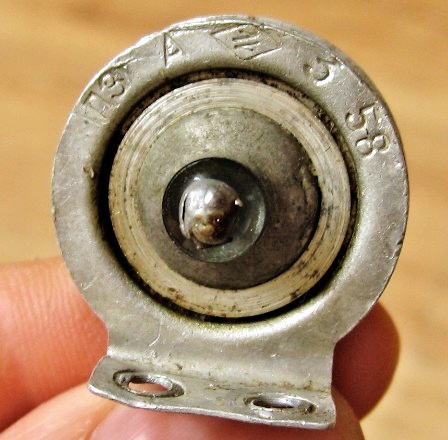

транзистор П3А
(фото Валерия Грищенко)

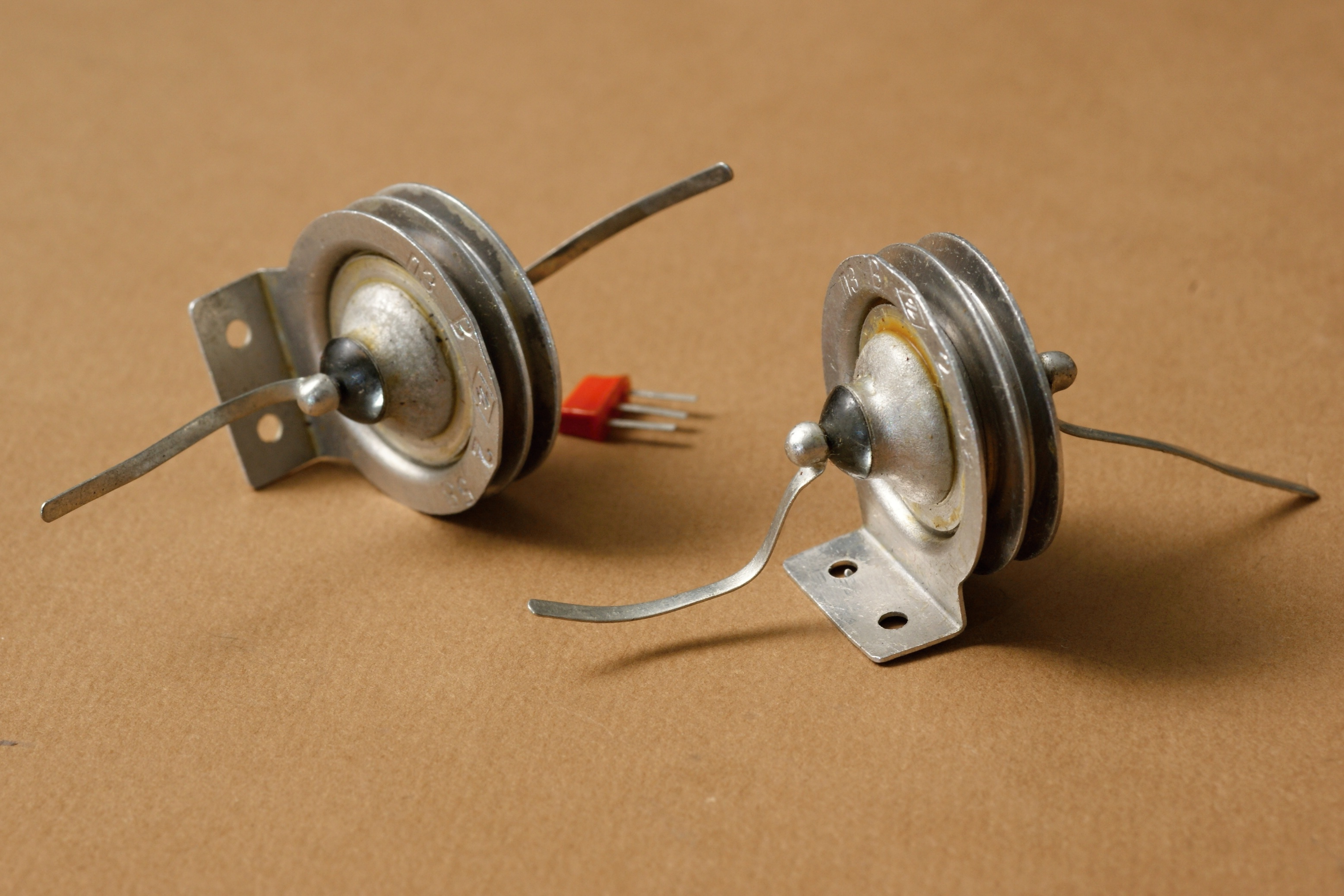

транзистор П3А

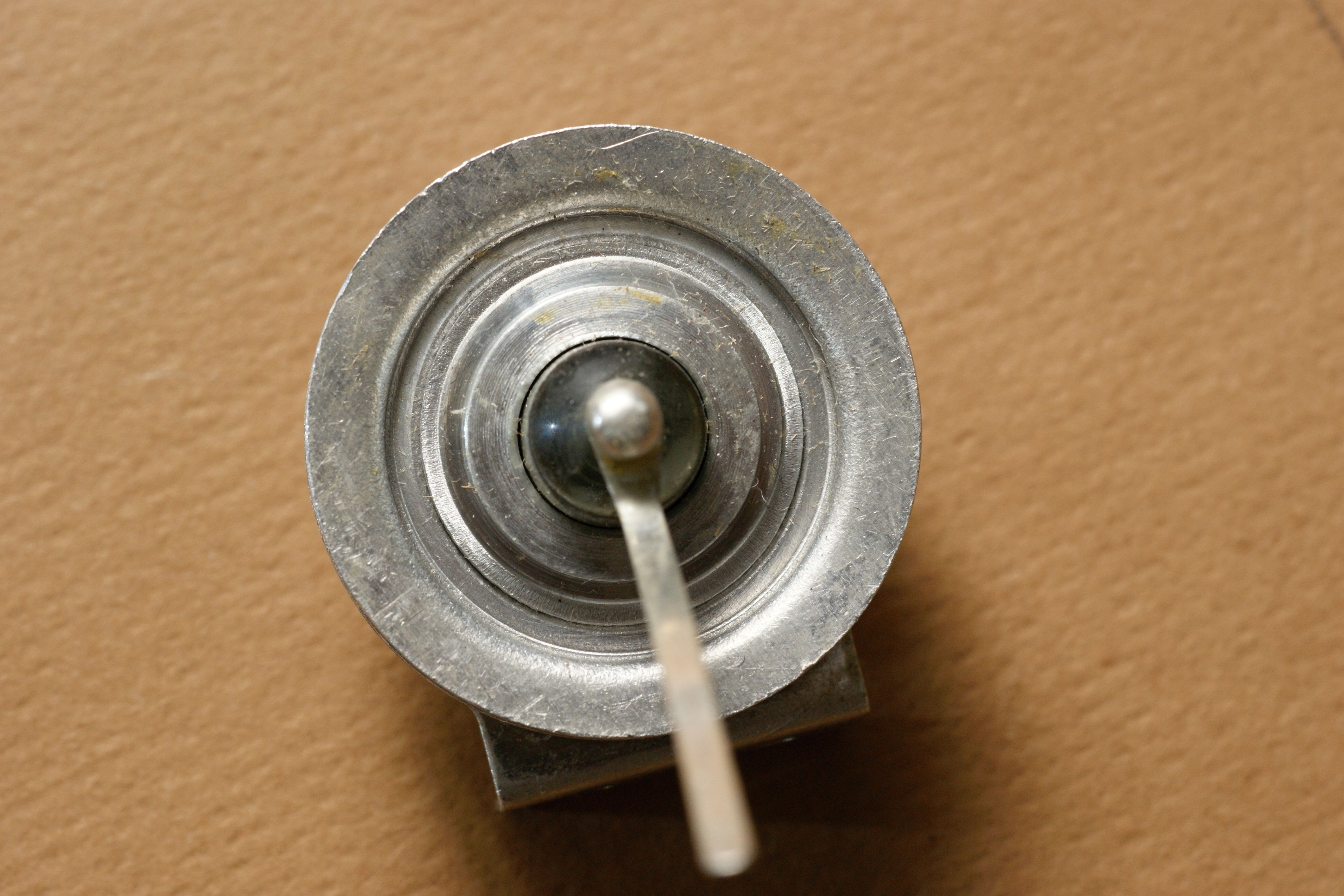

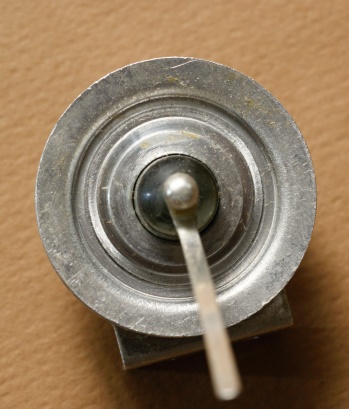

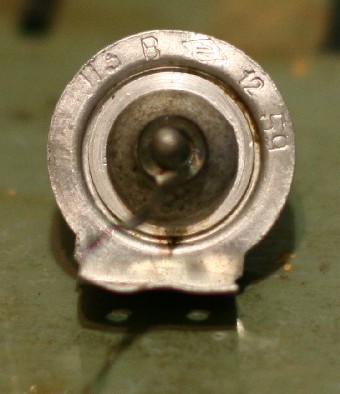

транзистор П3В транзистор П3В
(фото SLvik)

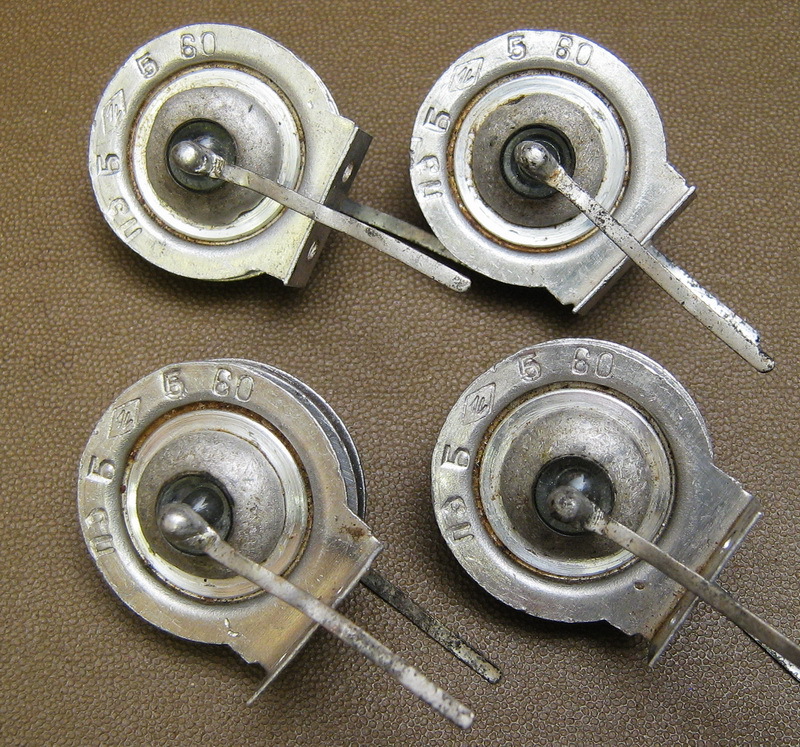

транзистор П3Б
(фото с форума "Портативное ретрорадио")

транзистор П3Б

транзистор П3Б

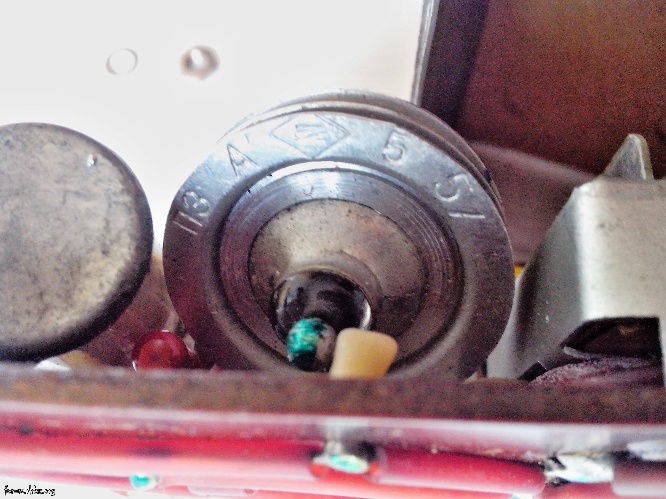

Пример использования в аппаратуре - Индикатор радиоактивности "Пионер":


(фото с форума rhbz.org)

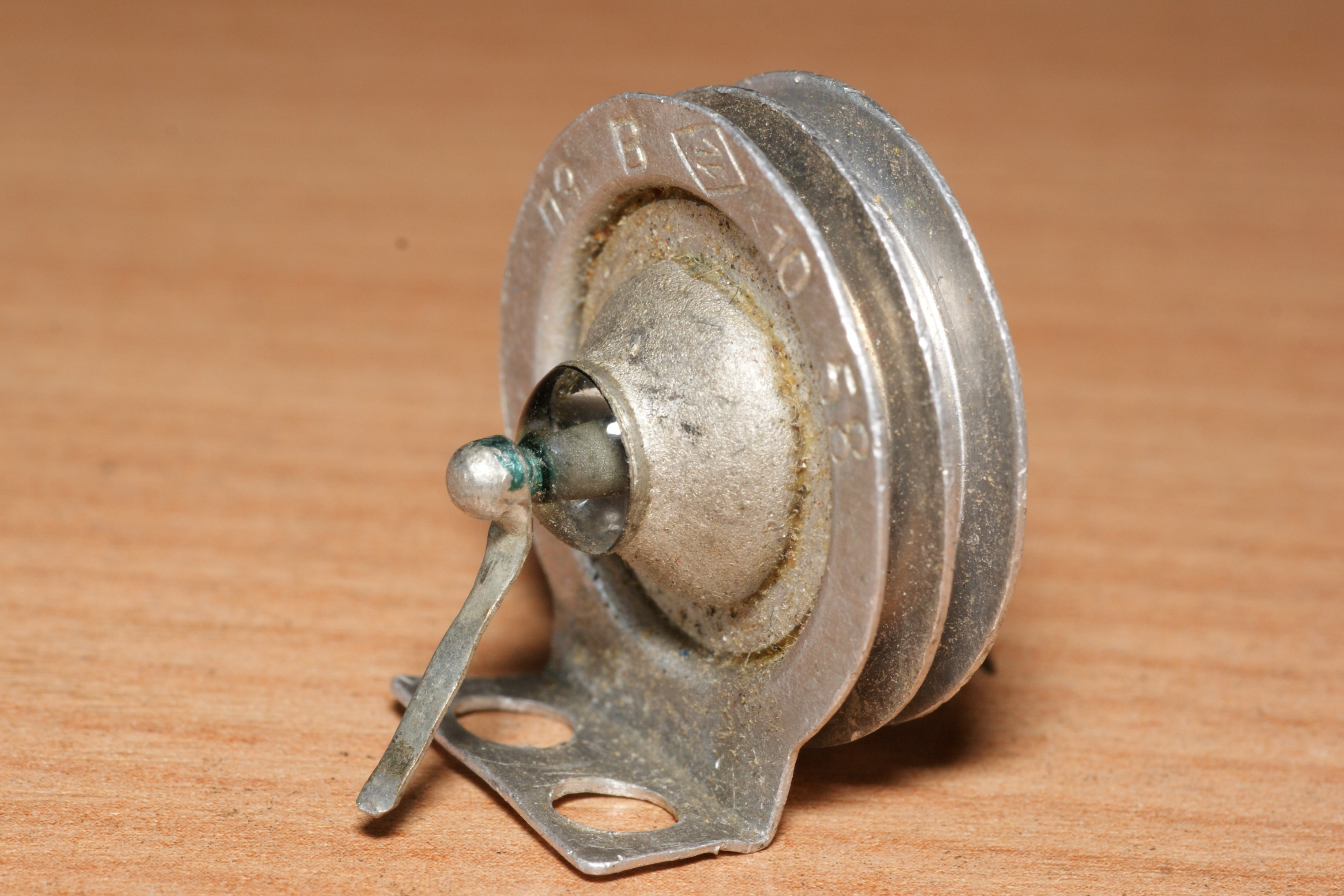

транзистор П3В

Источники:

1. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
4. Ричард Ф. Ши. Усилители звуковой частоты на полупроводниковых триода. - М. Издательство иностранной литературы, 1957.
5. Полупроводниковые приборы. - Всесоюзная промышленная выставка. 1957.
6. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
7. Полупроводниковые триоды в радиотехнических схемах (Сборник переводов с английского). Военное издательство Министерства Обороны Союза ССР. Москва - 1958.
8. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
9. Полупроводниковые приборы и их применение. Сборник статей. Под редакцией Я. А. Федотова (Выпуск 3). - Издательбство "Советское радио", Москва - 1958.
10. Я. А. Федотов, Ю. В. Шмарцев. "Транзисторы", Издательство "Советское Радио", Москва - 1960
11. Бройде А. М. и Тарасов Ф. И. Справочник по электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая радиобиблиотека. Вып. 383).
12. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
13. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
14. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
15. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
16. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников т. 4. М., "Советская энциклопедия", 1966 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
17. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. Ч.1.- Киев: "Технiка", 1970.
18. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
