П13-П15А

Маломощные германиевые плоскостные p-n-p транзисторы.

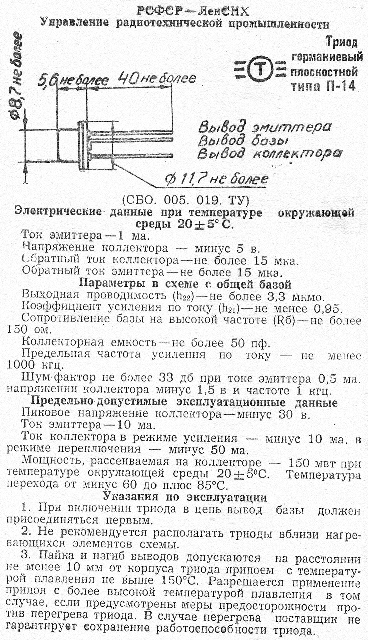

Технические данные
История разработки
Конструкция транзистора

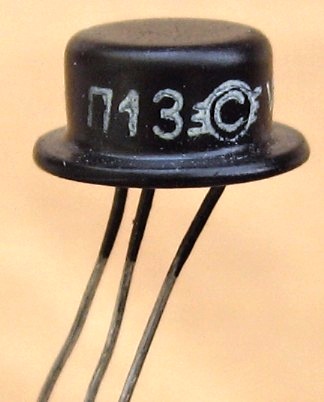

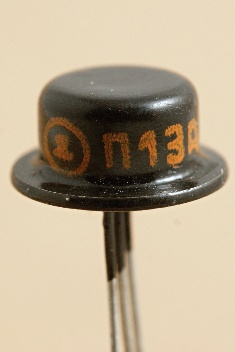

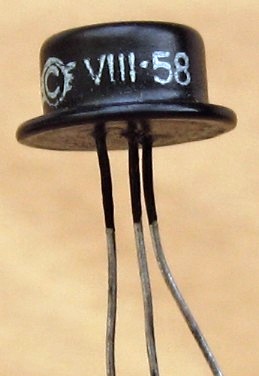

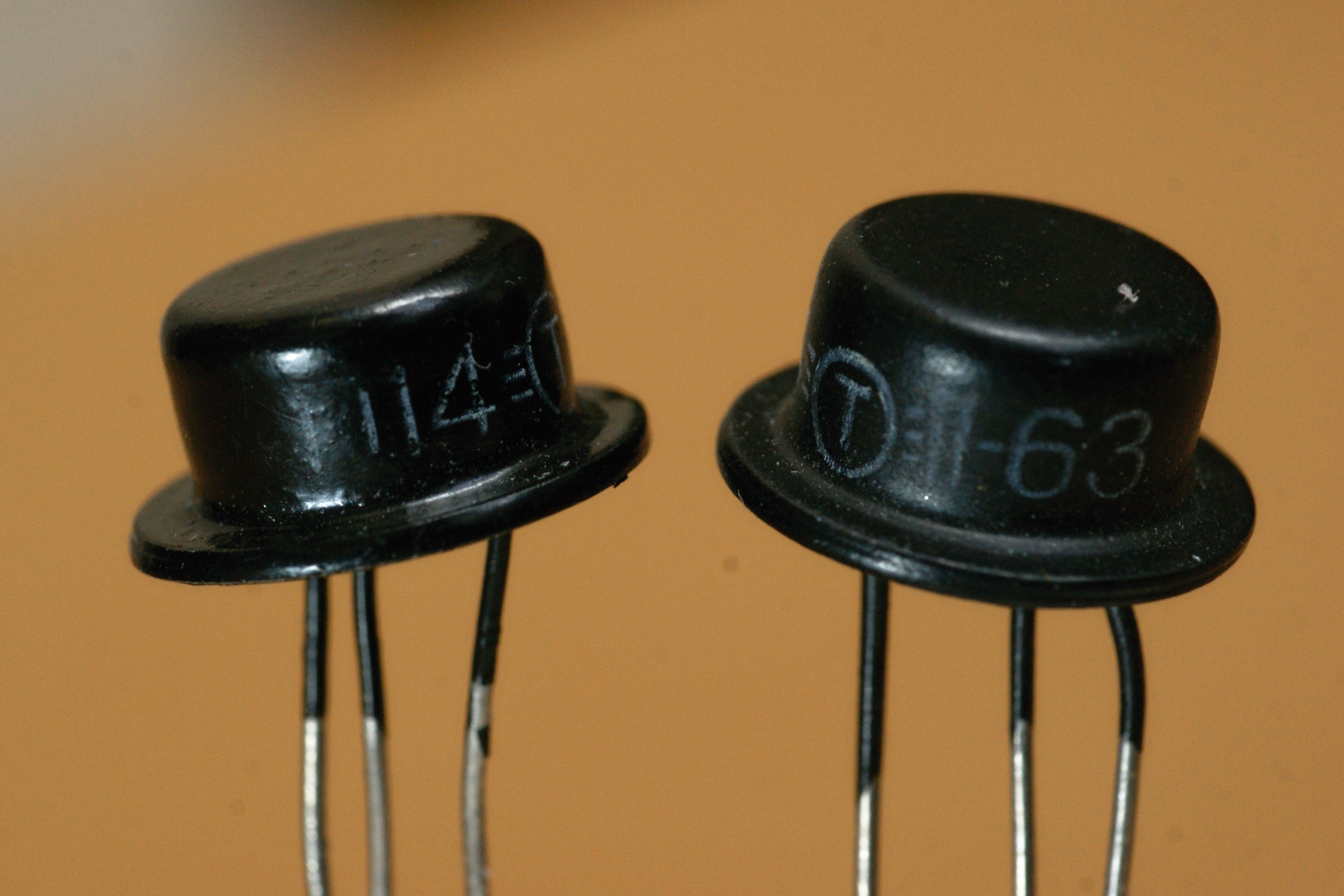

Фотогалерея

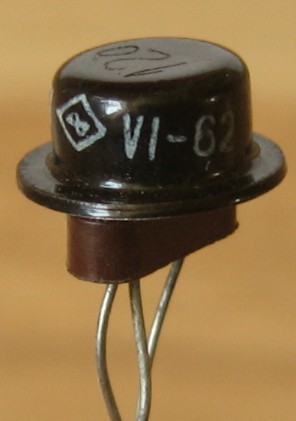

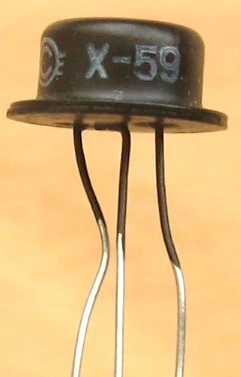

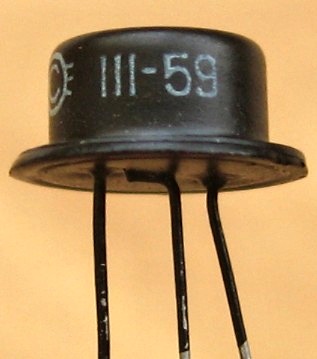

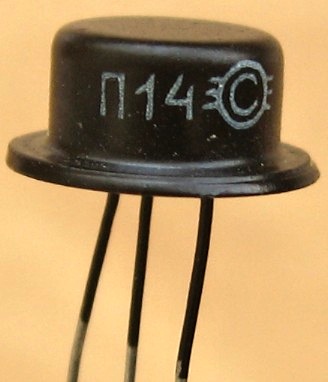

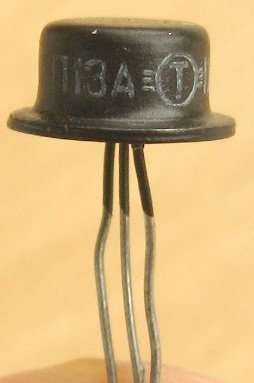

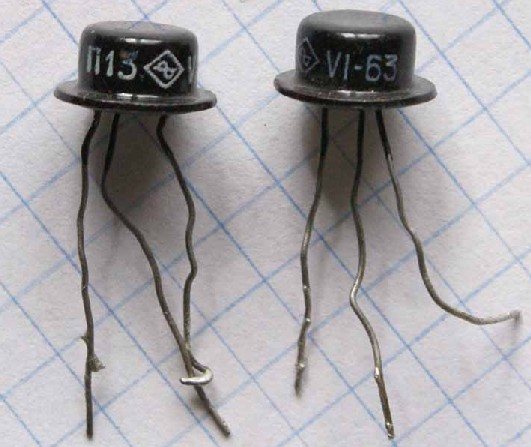

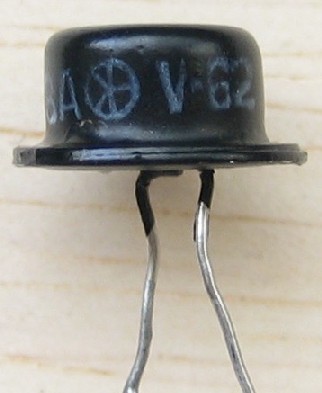

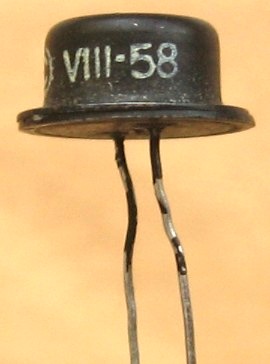

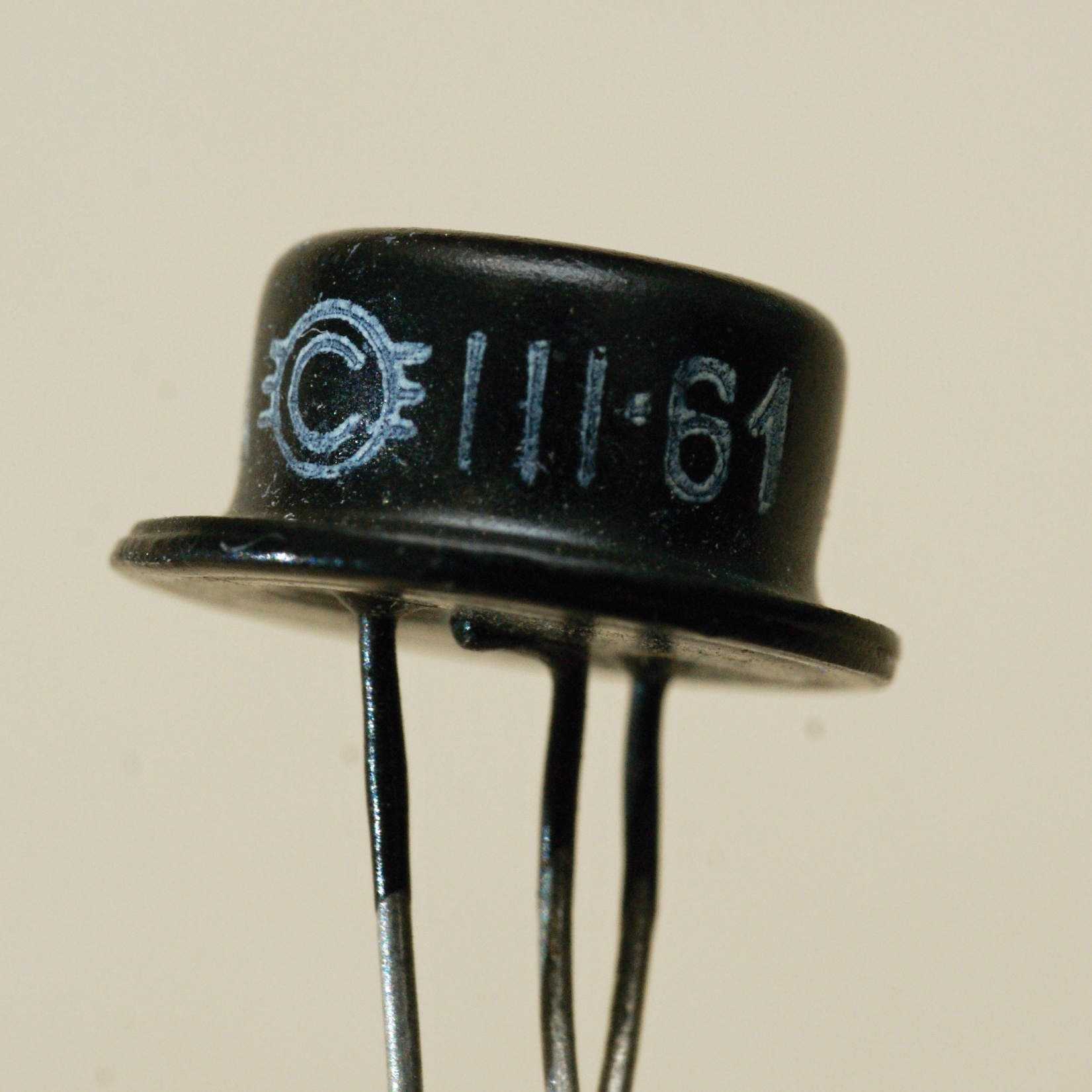

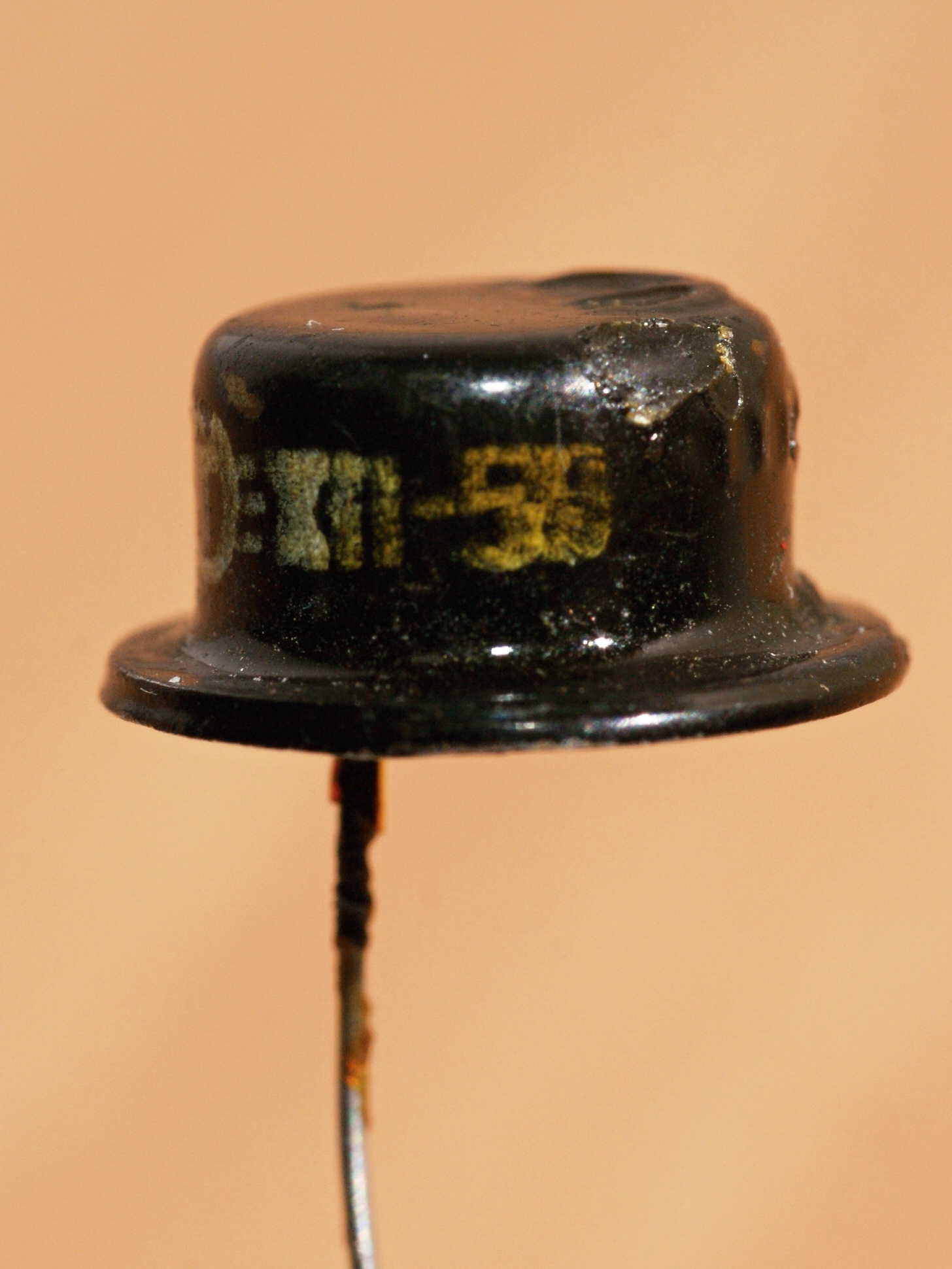

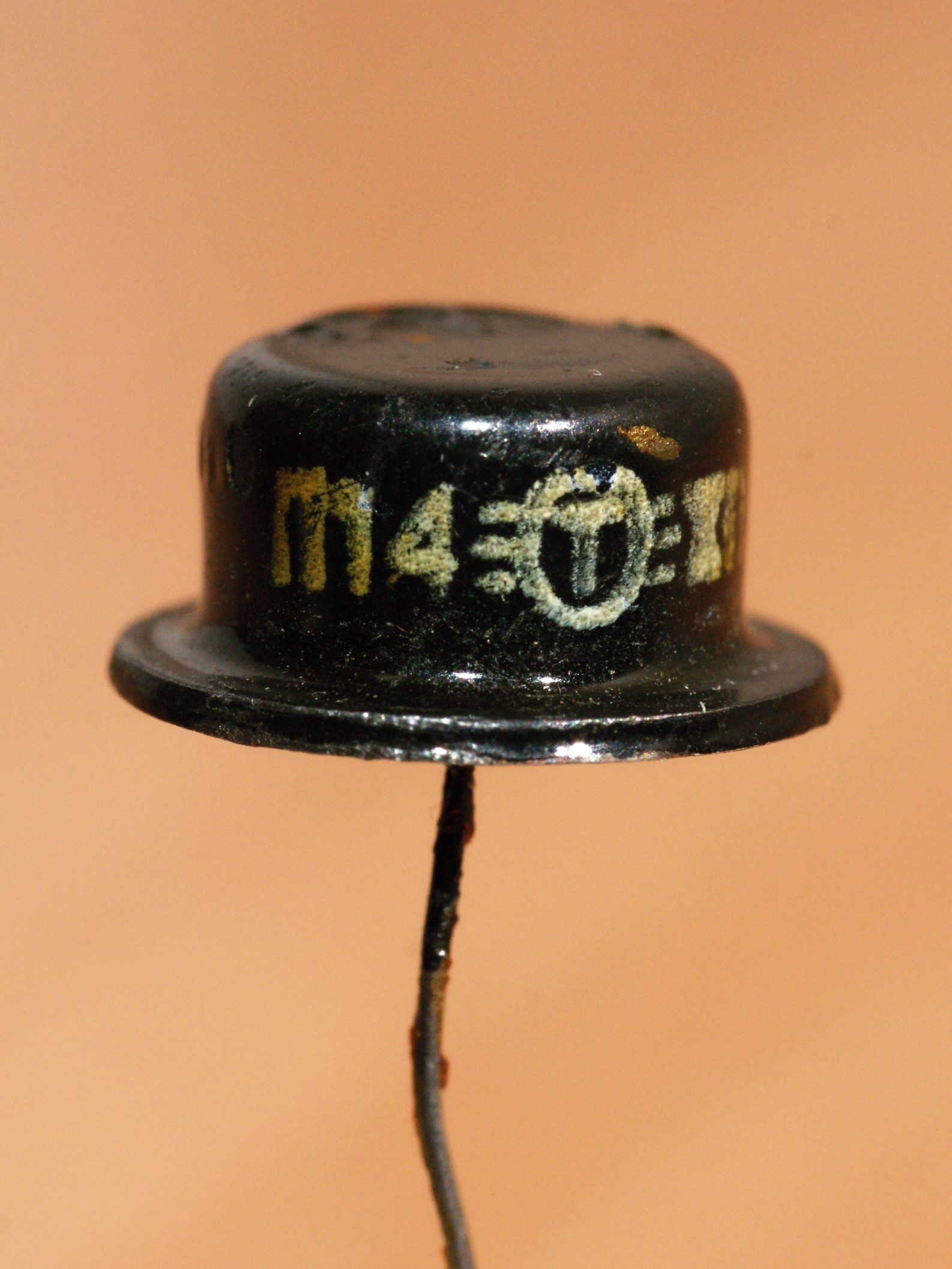

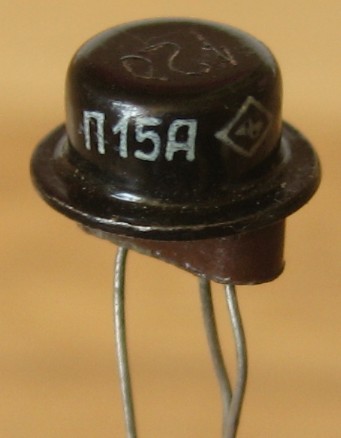

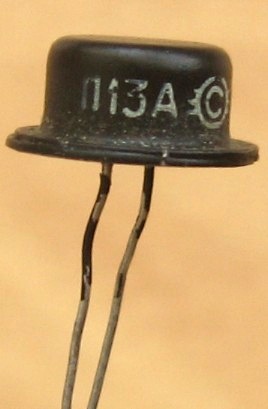

Производители - со "Светланой", Брянским ЗПП (ныне "Кремний"), Запорожским ЗПП (в дальнейшем известным как "Гамма") и Воронежским заводом полупроводниковых приборов понятно, а вот последний гораздо интереснее - это знак ОАО "Планета" (г.В.Новгород) того времени, когда оно называлось Новгородский завод полупроводниковых триодов (1960-1967гг.). Впрочем, есть и пятый, неизвестный!

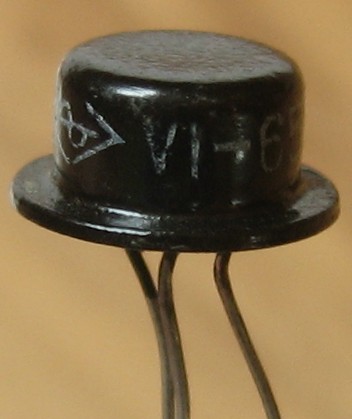

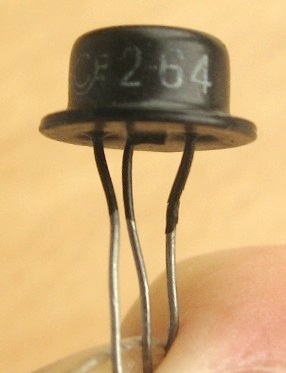

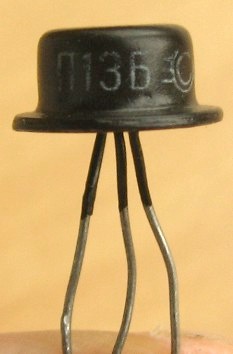

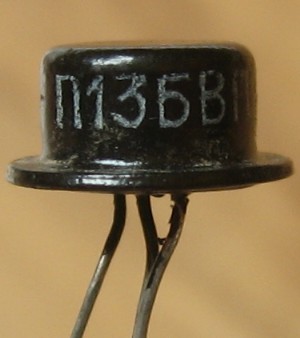

П13Б и П14Б - малошумящие варианты.

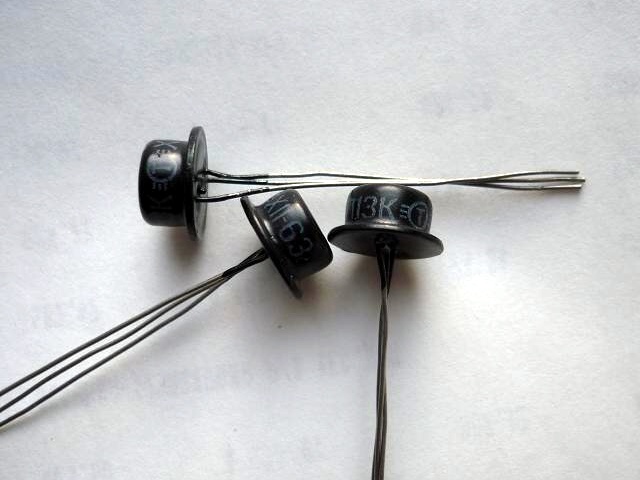

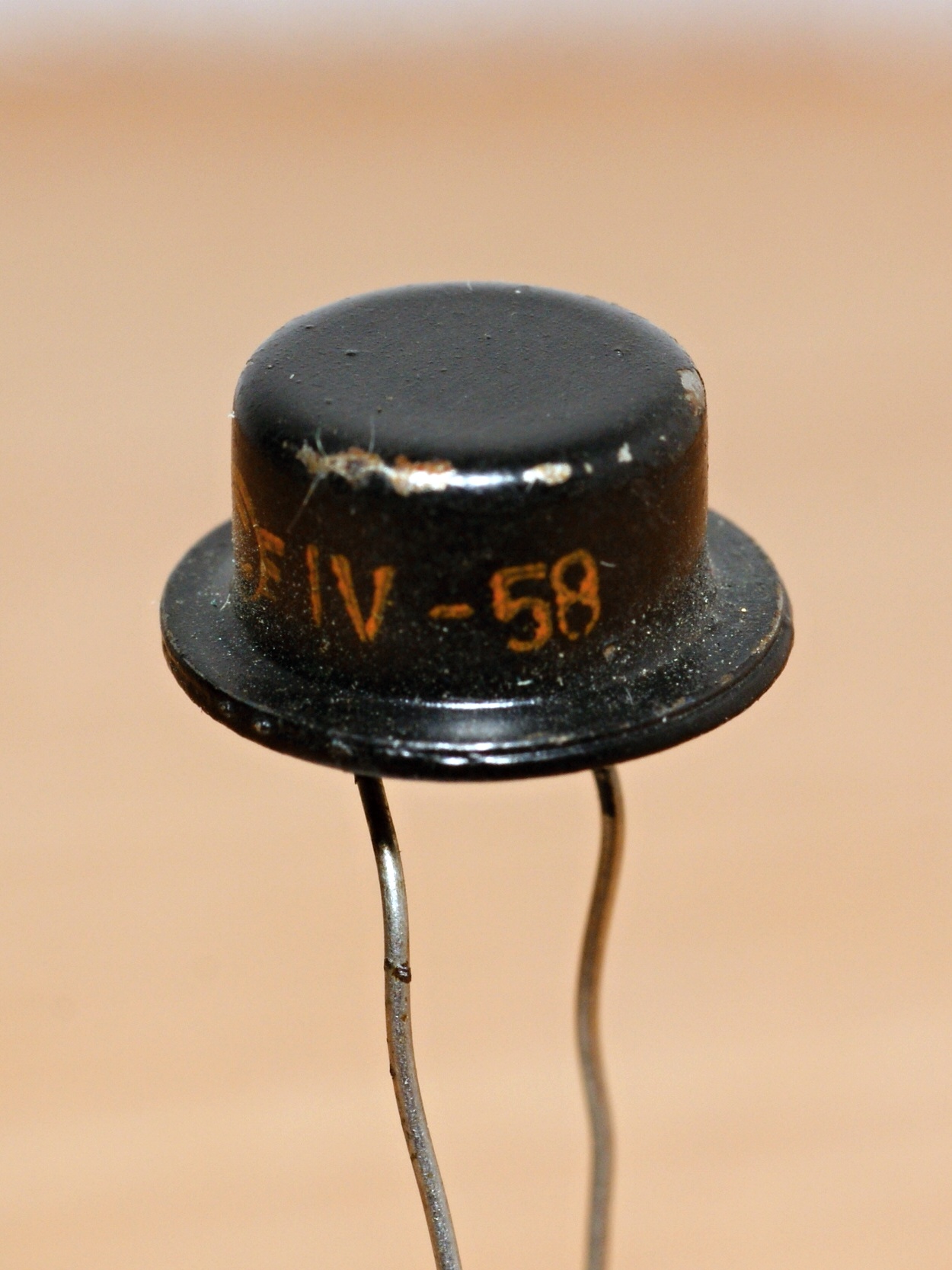

Из загадок можно отметить странный вариант с буквой К. Возможно, "ключевой"?

История разработки

 Из статьи в Виртуальном компьютерном музее (немного подкорректировано мной):
"...с 1956 года в части задания параметров, отработки методики и аппаратуры контроля транзисторов с НИИ-35 (ныне НПП "Пульсар" - К.) стало сотрудничать СКБ-245 (ныне НИЦЭВТ - К.), которому транзисторы были нужны для ЭВМ “Радон”, заказанной МО СССР.
   В результате сотрудничества появились плоскостные транзисторы П6, П13…П16, которые и были применены в “Радоне” (1957-1964 гг.). Более того, несмотря на относительно невысокие частотные свойства этих транзисторов в Ногинске, Ереване, Киеве и в других городах были предприняты многочисленные попытки построения на транзисторах П6, П13…П16 новых логических схем, процессоров и других устройств."

   "В процессе освоения триода П6 в серийном производстве в технологию его изготовления были внесены изменения.
   Внесены некоторые изменения также и в методику испытаний и разбраковки на группы.
   Эти изменения привели, естественно, к некоторым изменениям в классификации.
   Новая модификация триода П6 получила наименования П13, П13А, П13Б, П14 и П15." [1]

Кстати, в 1960ые годы процент выхода годных транзисторов для этого типа составлял 42,5%, что было довольно высоким показателем в то время.

Данные замены группы транзисторов П6 транзисторами П13 - П15А:

П13
П6А - по всем параметрам
П6Б - по всем параметрам, за исключением выходной проводимости

П13А
П6В - по всем параметрам
П6Г - по всем параметрам, за исключением предельной частоты усиления

П13Б
П6Д - по всем параметрам

П14
П6В - по всем параметрам, за исключением выходной проводимости
П6Г - по всем параметрам, за исключением коэффициента усиления по току на низкой частоте

П15
Группа с повышенным частотным пределом усиления по току

А вот что пишет про их историю Погорилый:

"Из соображений надежности предельное напряжение П13-П15 снизили до 15 вольт, хотя у П6 было 30 (с 1962 года стали отбирать 30-вольтовые П14А, П14Б).

П13 - это фактически брак по параметрам, в эту группу попадали те, что функционировали, но по параметрам не подходили ни подо что лучшее. В основном - со слишком толстой базой, из-за чего малые Fmax и В. Длительное время П13 или впоследствии МП39 был самым дешевым транзистором, в связи с чем был популярен у любителей, но почти не шел в промышленные схемы.

П13А был популярен, но выпускался недолго, с совершенствованием технологии практически у всех транзисторов с B>20 Fmax стала больше 1 МГц, и вместо П13А такие транзисторы стали маркировать П14.

П13-П15А выпускались очень долго. Переведены в холодносваpной корпус, добавлением в начале обозначения буквы М, МП13-МП15А - для спецприменений, а аналогичные МП39-МП41А - ширпотреб. Hо так разделили не сразу, первоначально и ширпотребовские, и спецприменений были П13-П15А."

Конструкция транзистора

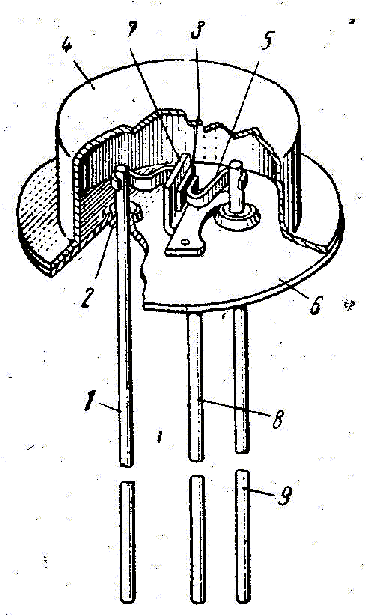

1 - вывод коллектора; 2 - изолирующая втулка; 3 - кристалл германия; 4 - корпус; 5 - эмиттерный электрод; 6 - нижний фланец; 7 - электрод базы; 8 - вывод базы; 9 - вывод эмиттера

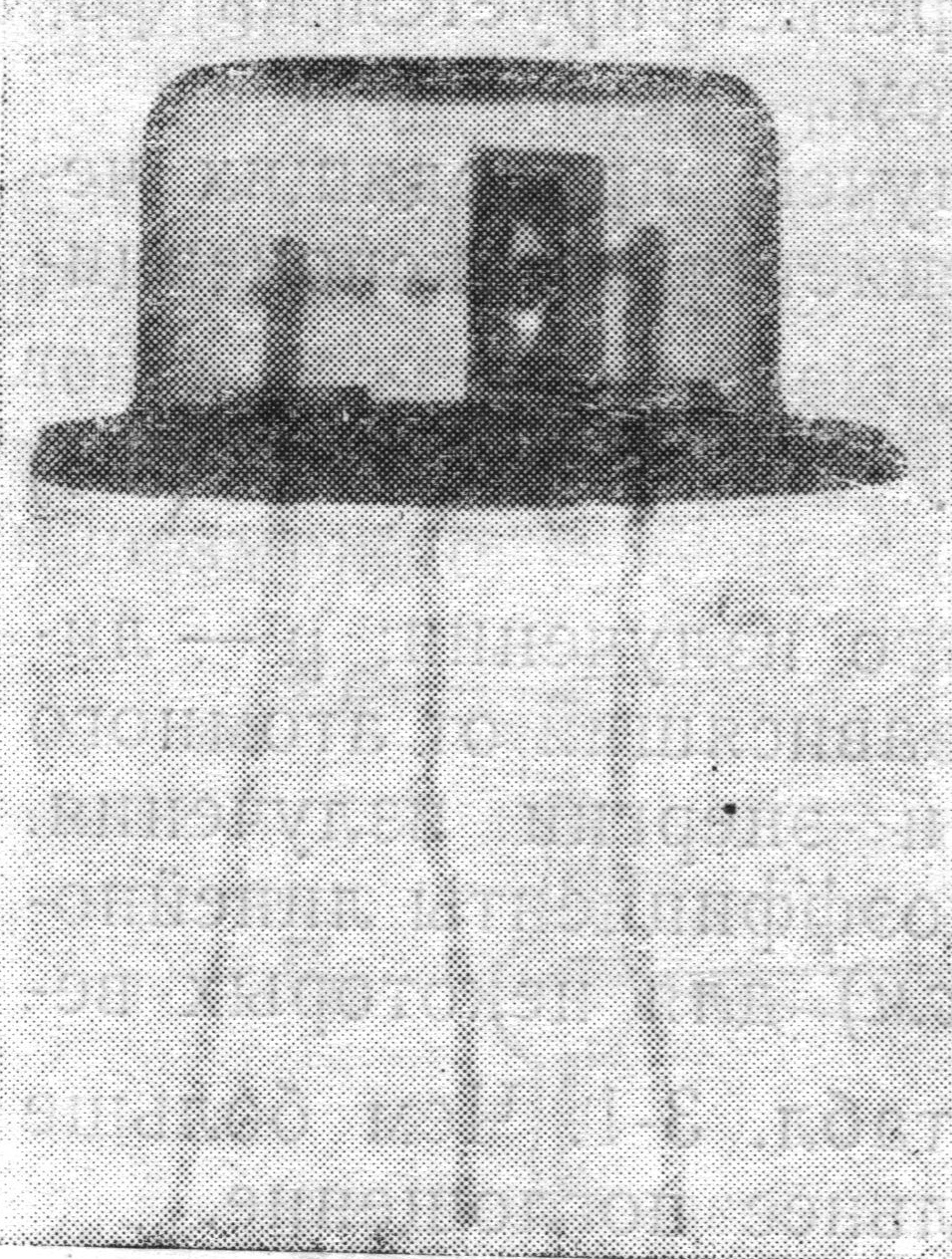

Рентгеновский снимок транзистора П15. Эмиттерный вывод сгорел в процессе испытаний под электрической нагрузкой:

Фотогалерея

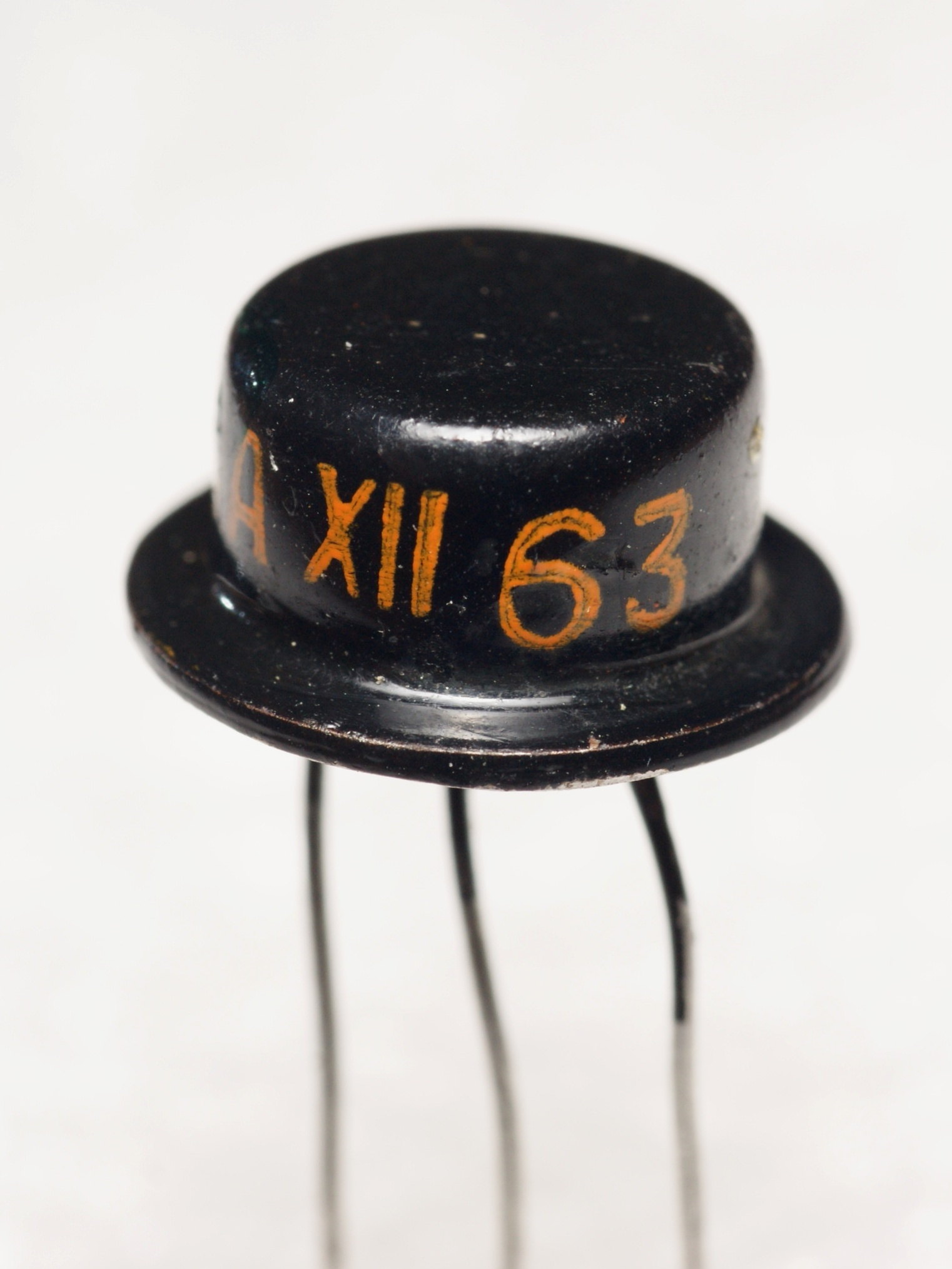

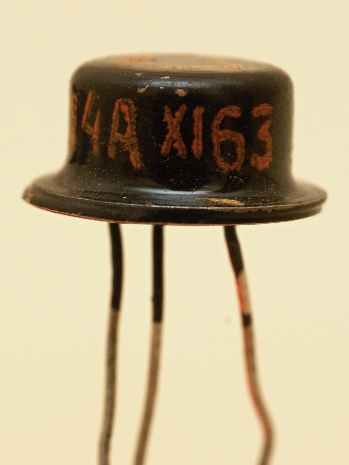

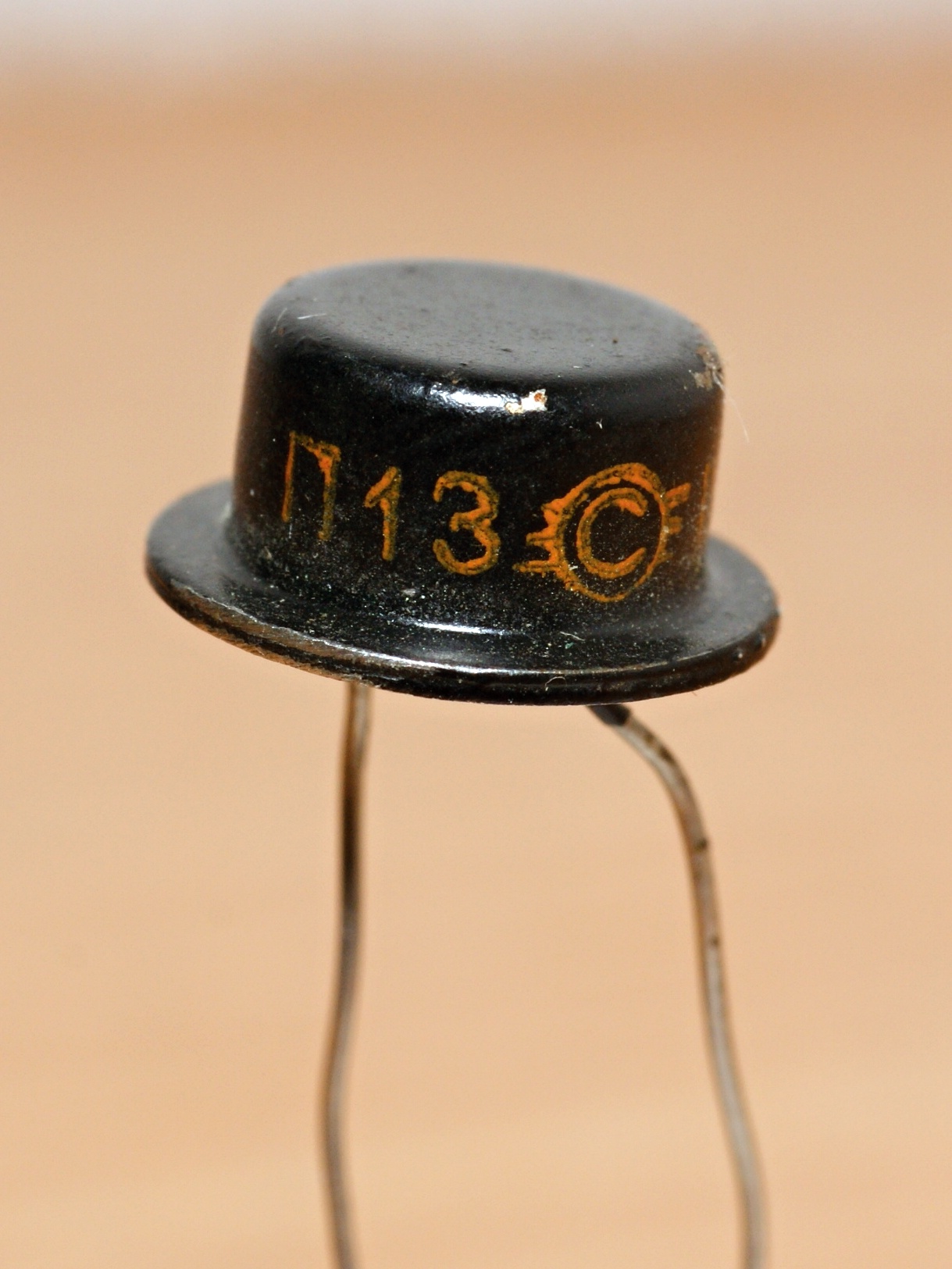

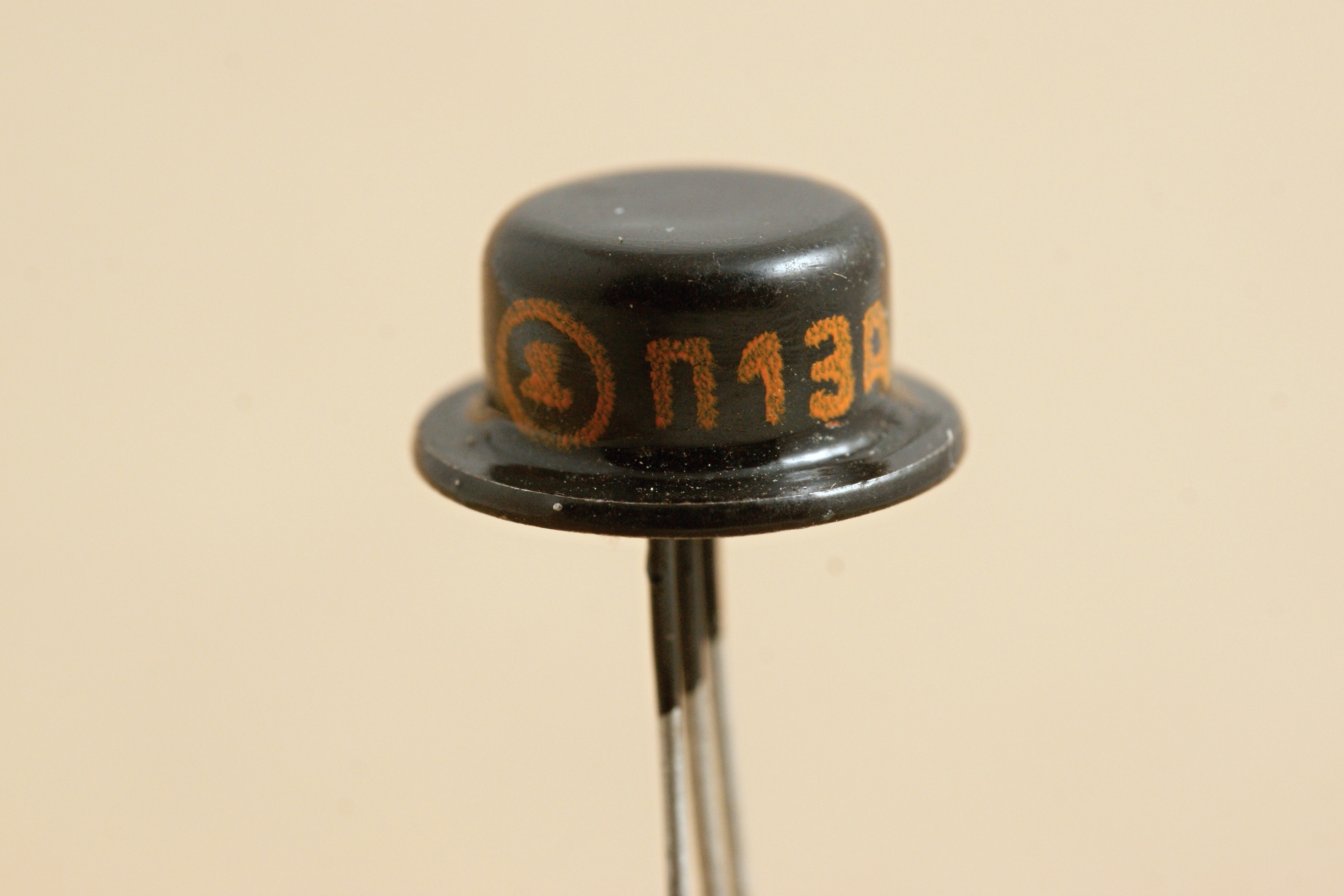

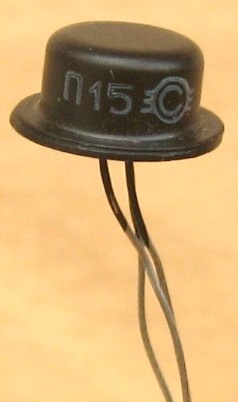

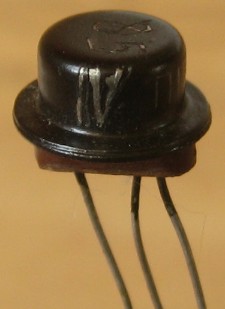

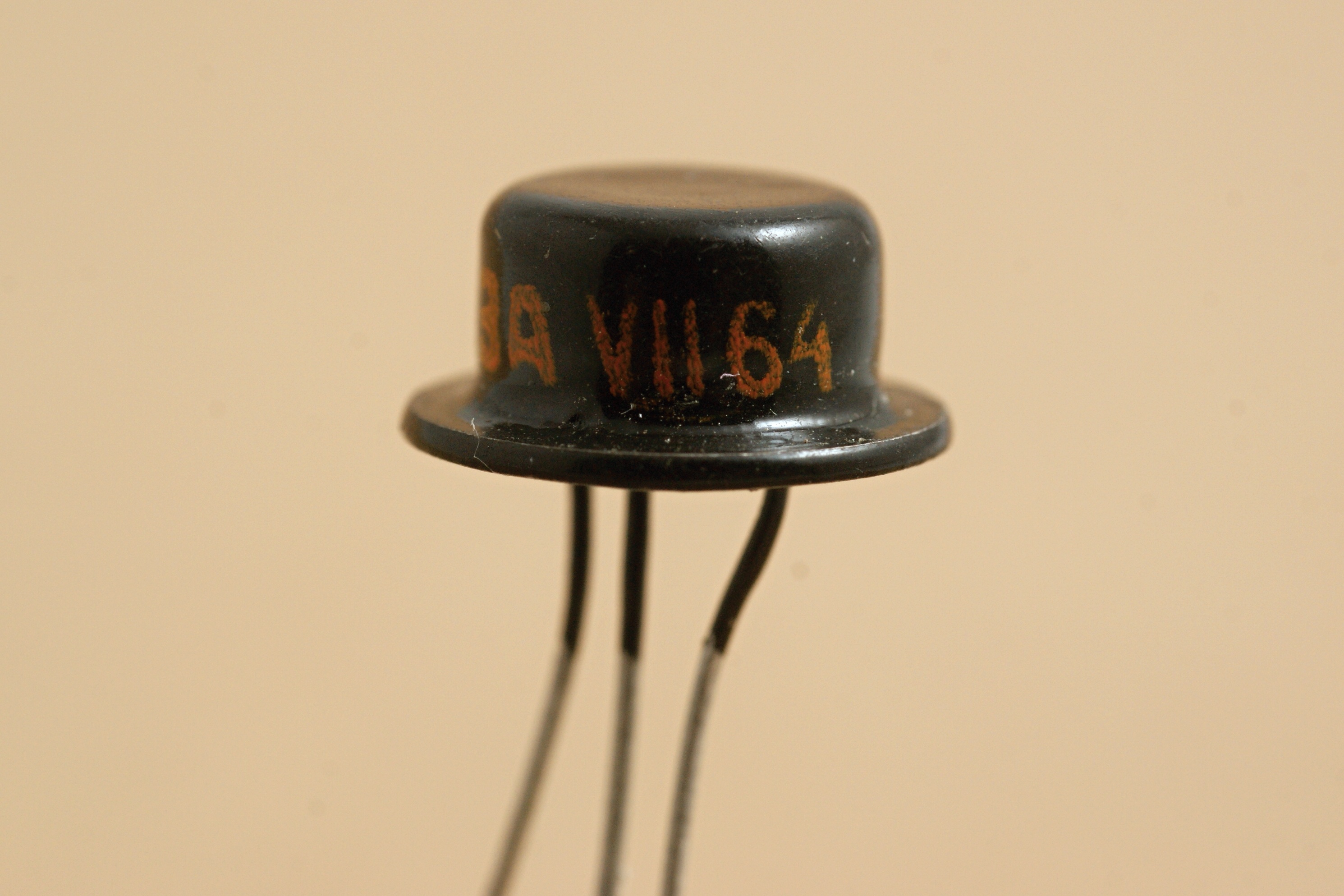

(фото Алексея Абызова)

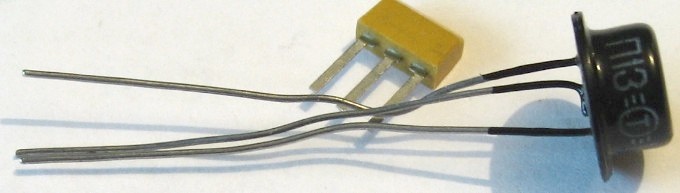

(один вывод, к сожалению, обломан)

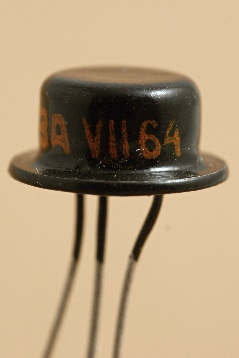

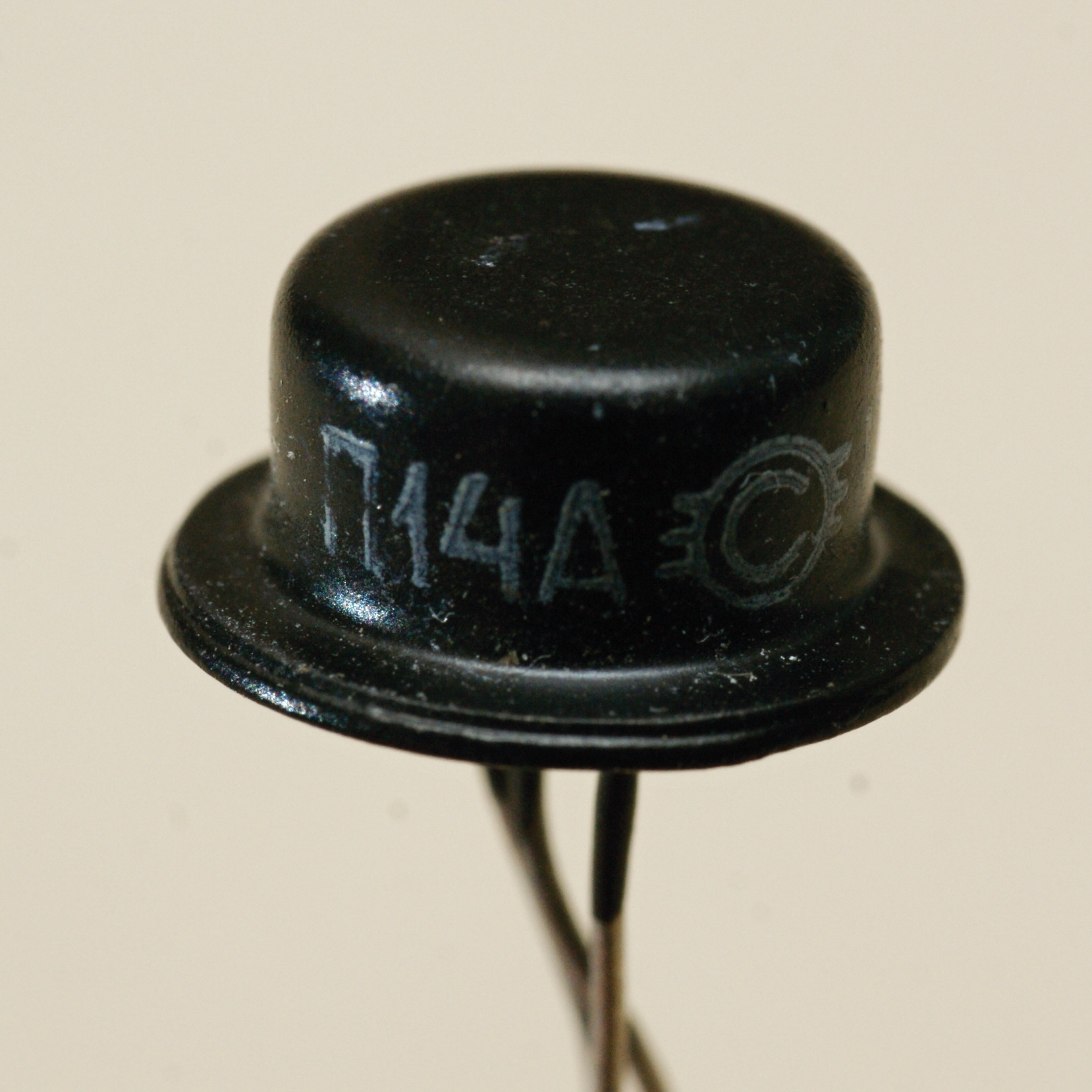

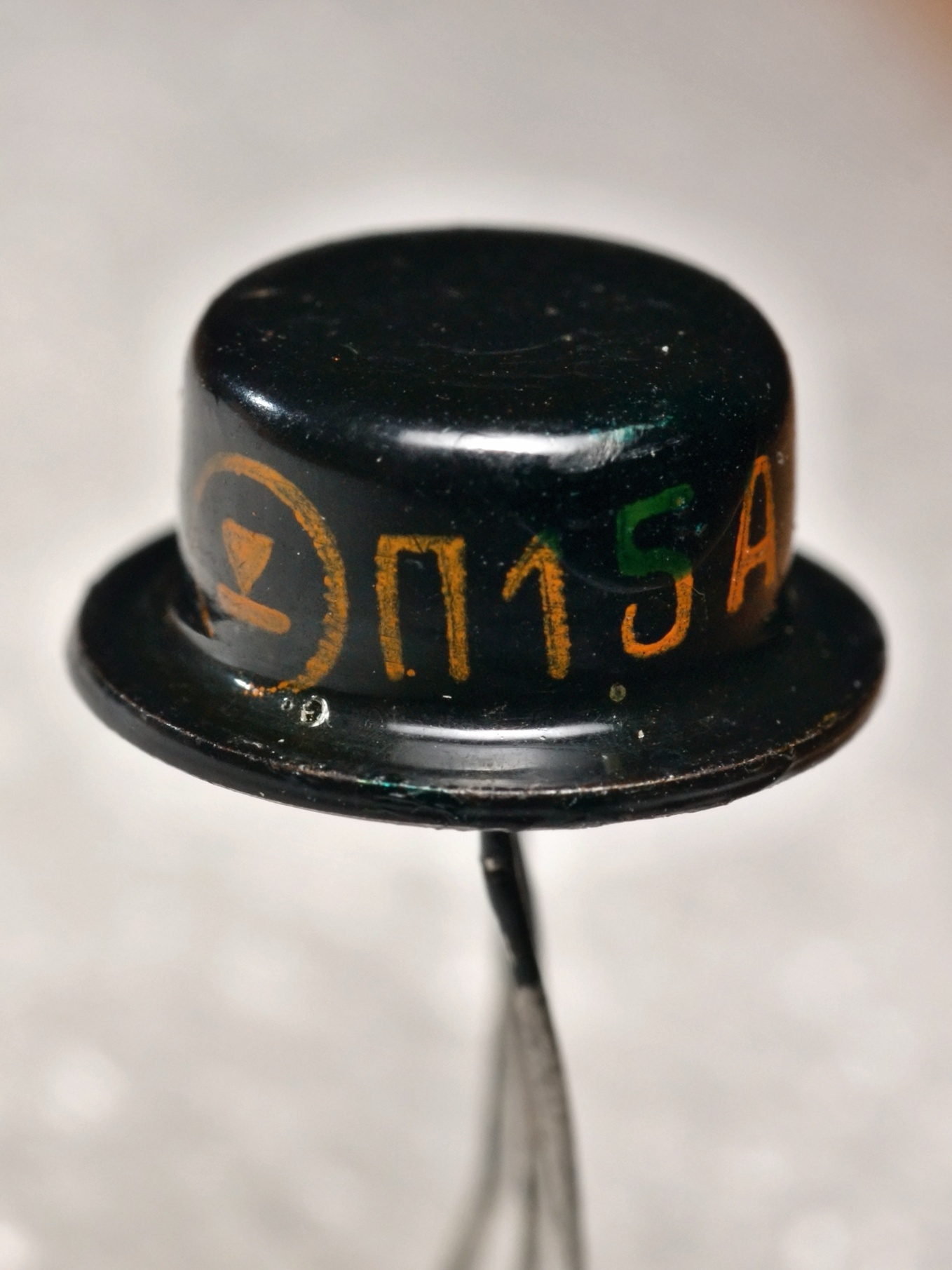

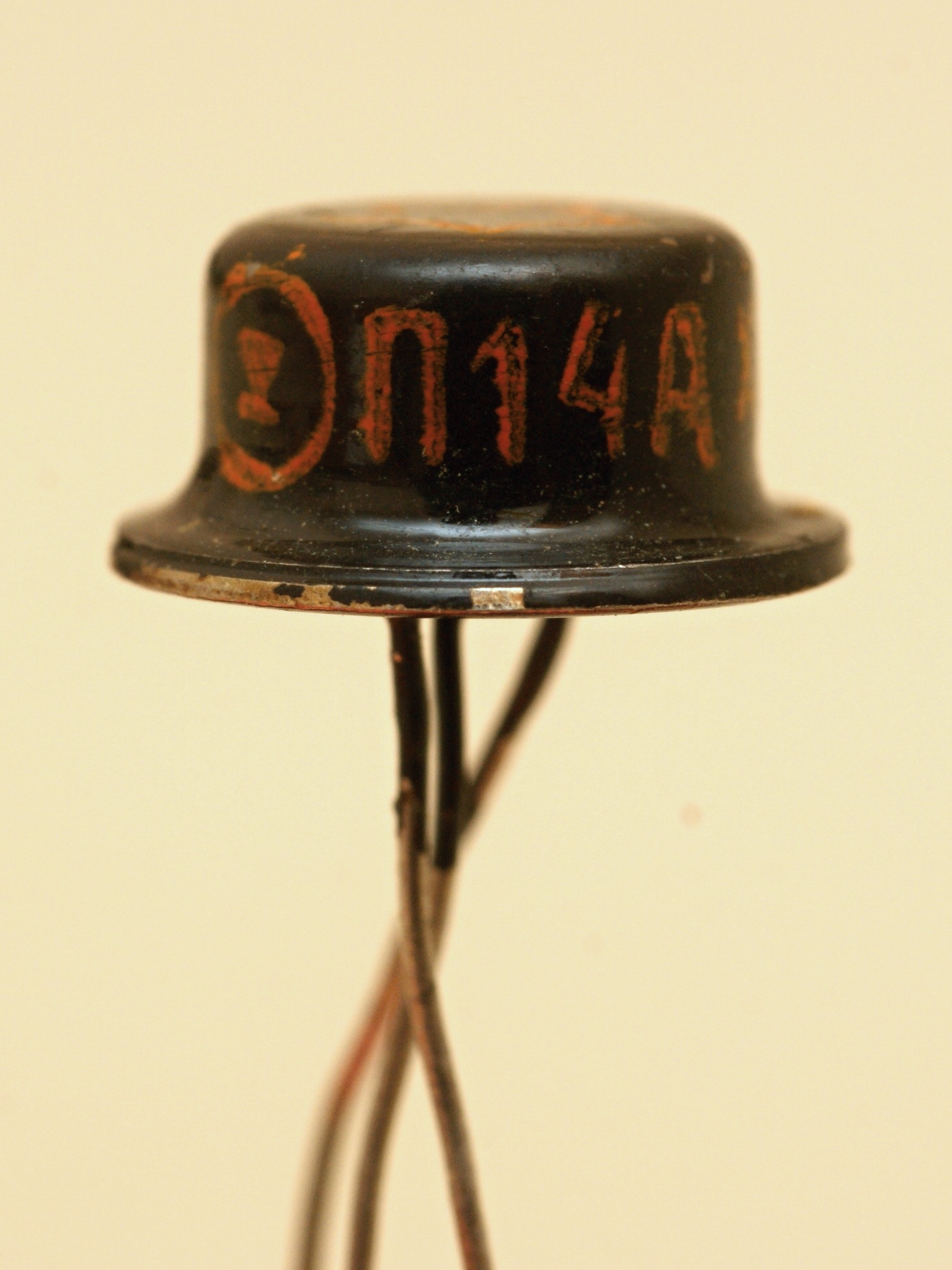

(фото Pedro Diaz'а)

(фото Pedro Diaz'а)

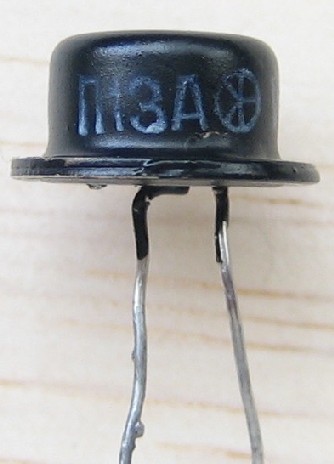

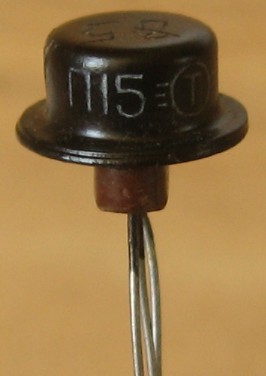

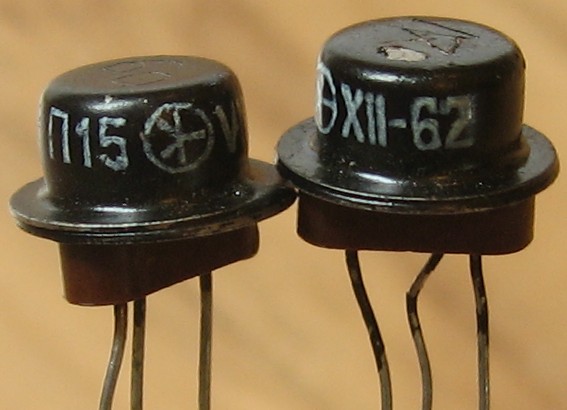

(фото Aleks)
