MC799P

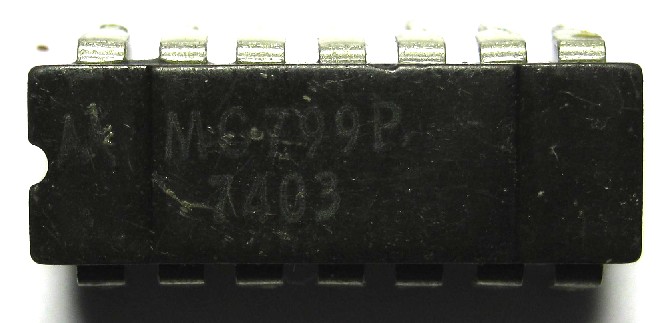

(фото Владимира, г.Пермь)

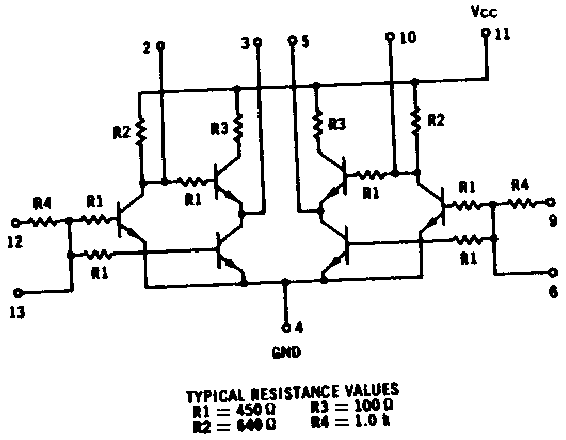

Сдвоенный буфер из Мотороловской серии MRTL-логики (Motorola Resistor-Transistor Logic) MC700P.

Довольно интересная в историческом плане серия. Появилась она в середине 60-х годов. Эта серия впервые ввела в обиход столь массовый в дальнейшем пластмассовый корпус DIP-14. Благодаря своей исключительно низкой для того времени цене (в 1968 году логические элементы из этой серии продавались по $1.08 - поштучно!) серия получила прозвище "экономическая" и стала чрезвычайно популярной среди разработчиков радиоаппаратуры и радиолюбителей.

Можно отметить, что экземпляр на фото вверху - в керамическом DIP-корпусе, хотя обозначение соответствует пластмассовому. Мне вообще пока не удалось найти такой вариант - CerDIP - в справочниках...

Источники:

1. The Microelectronics Data Book. Second edition. Motorola Semiconductors Products Inc. 1969.
