705ая серия

Весьма редкая серия ранней ТТЛ-логики. Микросхемы выпускались только в бескорпусном исполнении, для применения в гибридных микросборках (216ая серия и др.).

Заводская брошюра с подробным описанием элементов.

Схемотехника серии соответствует "стандартной" ТТЛ (западная 7400, отечественная 155). Однако ассортимент несколько отличается от первой очереди "Логики-2", а параметры совсем выпадают из привычного нам набора. Так, по мощности потребления (2-6 мВт/кристалл) она занимает промежуточное положение между стандартной и маломощной ТТЛ первых серий, но при этом значительно уступает им в быстродействии - время задержки у неё 60-90 нс на элемент, что в разы больше, чем даже у медленной 134 серии. Так что мне 705ая серия представляется оригинальной отечественной разработкой, разумеется сделанной с оглядкой на западные образцы.

Разработчиком её было Вильнюсское конструкторское бюро (позднее преобразованное в НПО «Вента»). Историческая справка:

"В феврале 1972 года были подписаны ТТ на ОКР "Виктория" - серию функциональных логических многокристальных БИС с задержкой на вентиль менее 35 нс и мощностью рассеивания 10-1,5 мВт. В рамках ОКР были разработаны 8 типов базовых кристаллов со специальными столбиковыми выводами и интеграцией от 5 до 8 вентилей в кристалле. Межсоединения на подложке корпуса предполагали до 3-х слоев металлизации. Логический проект 10-ти типов многокристальных БИС был выполнен разработчиками БЦВК (НИЦЭВТ - К.). Созданная в результате ОКР серия 705 базовых кристаллов и серия 216 МБИС, совместимая по входным и выходным уровням напряжения с ИС типа ТТЛ серий 106, 133, 134, 136 и 130, работающая в диапазоне температур -60...+85°C, стала основой разработки базового БЦВК А-30".

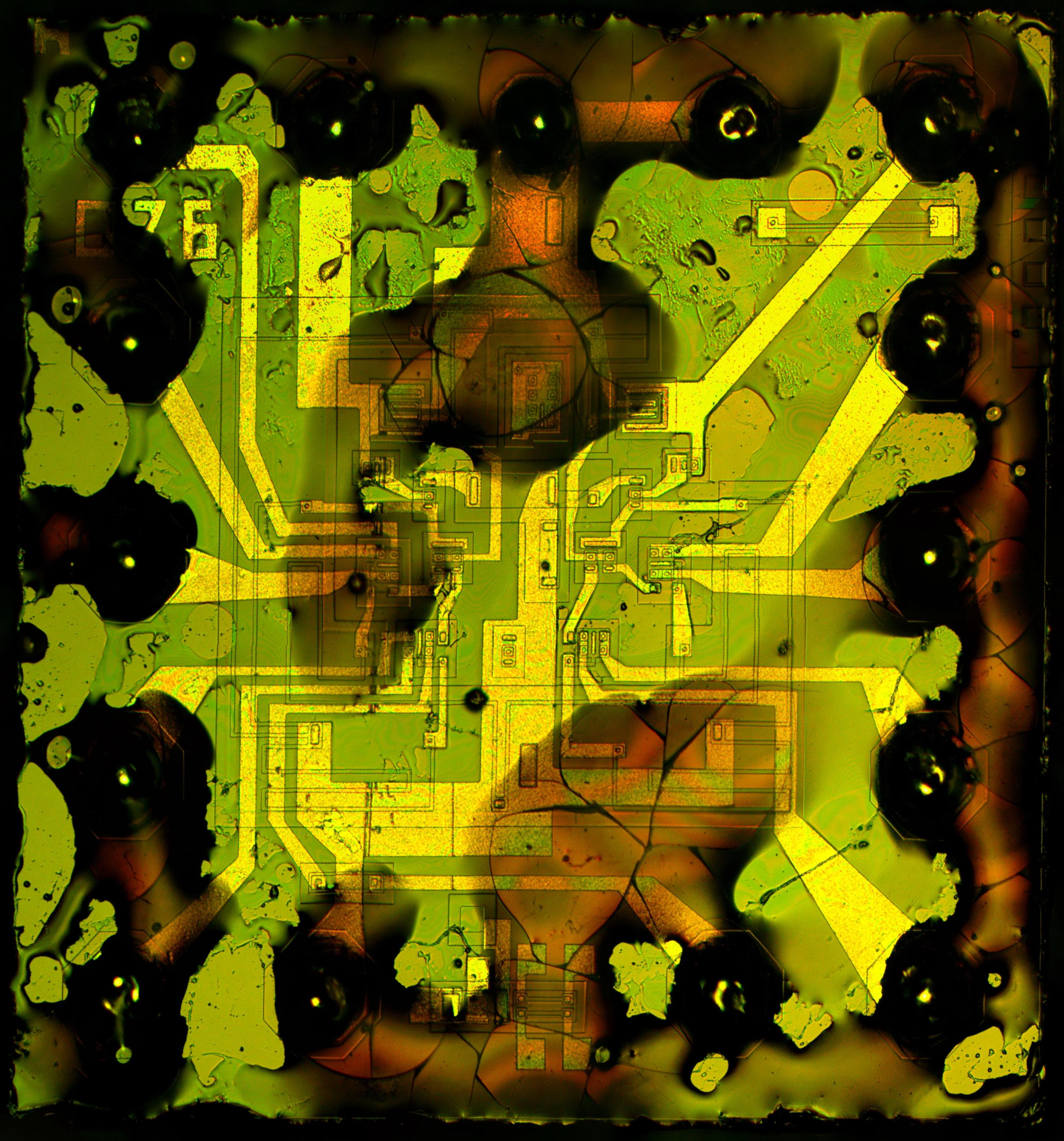

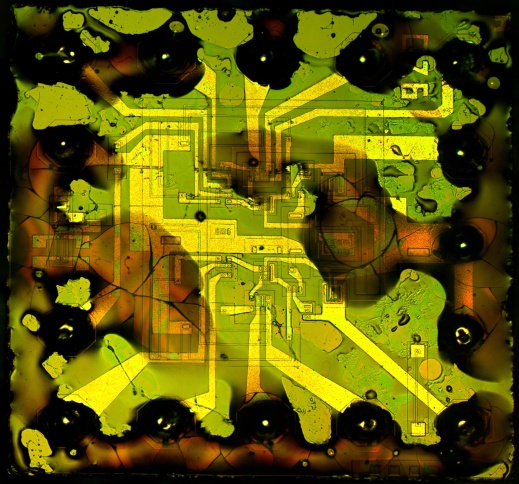

705ЛБ1


(фото с форума "Портативное ретрорадио")

Старый добрый комплект из четырех логических элементов 2И-НЕ.

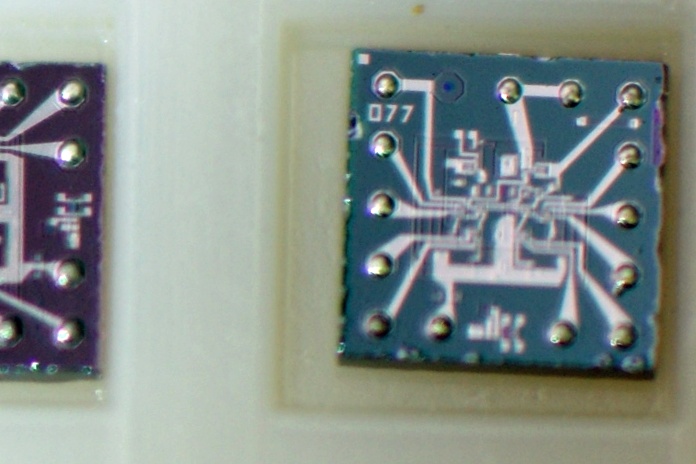

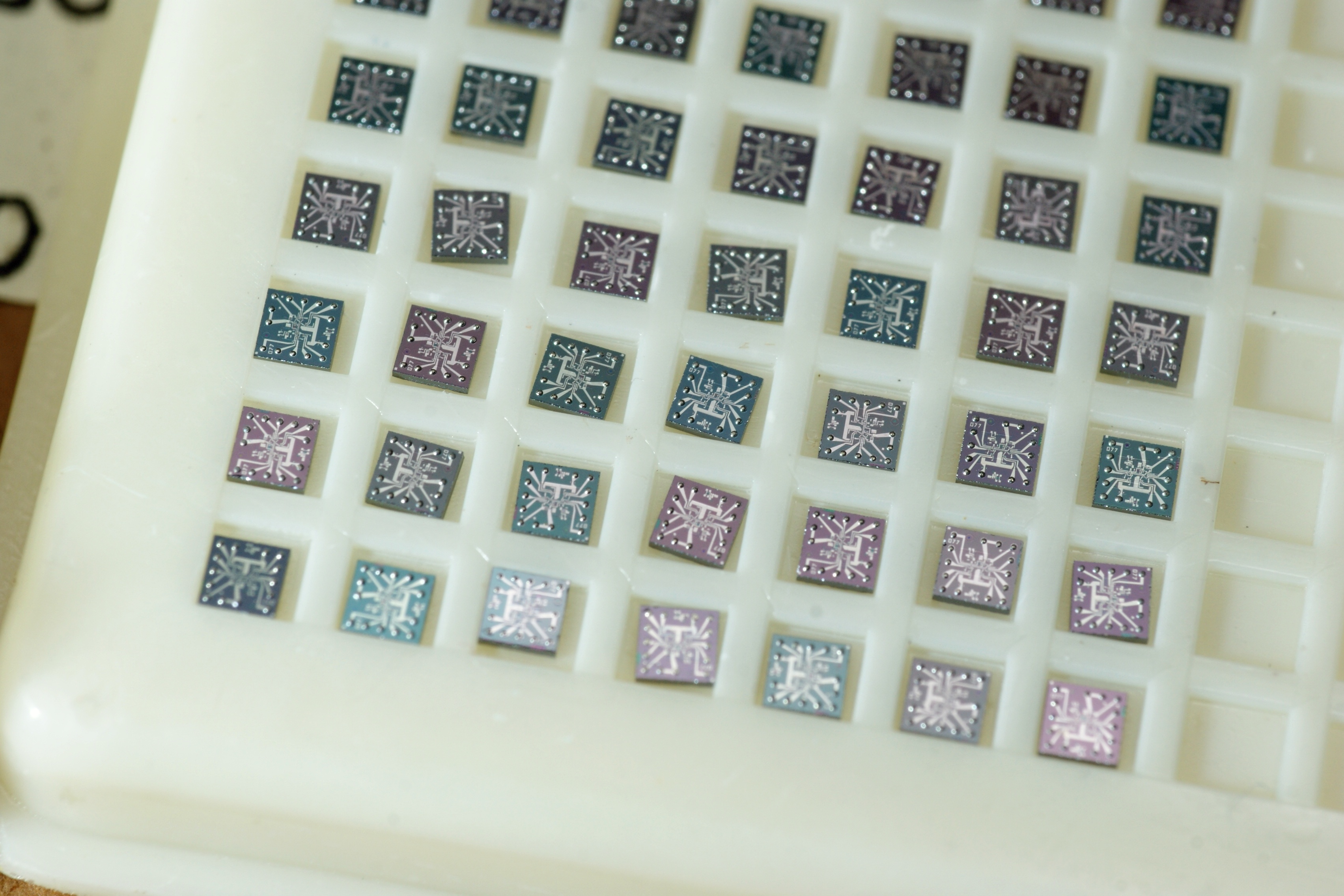

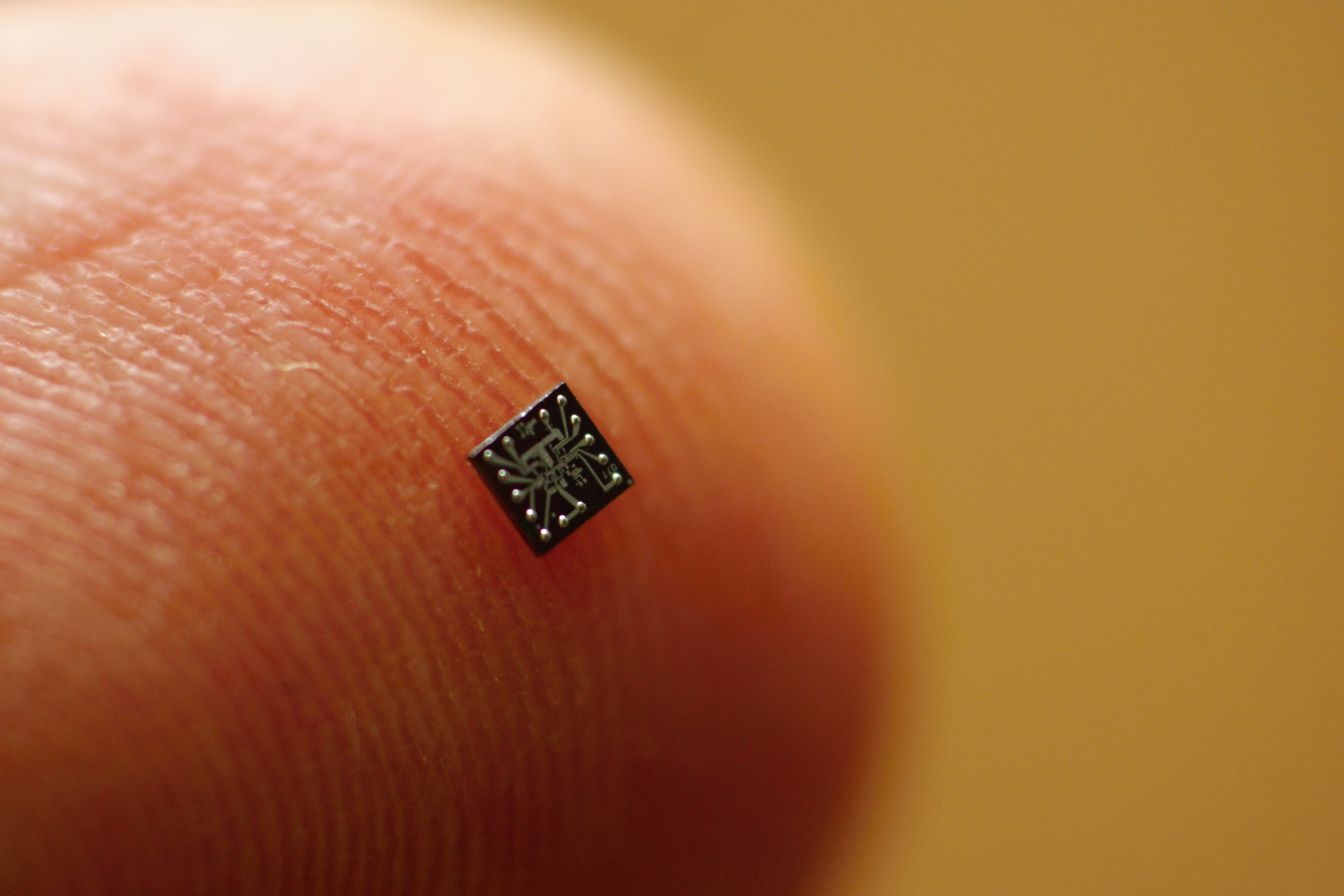

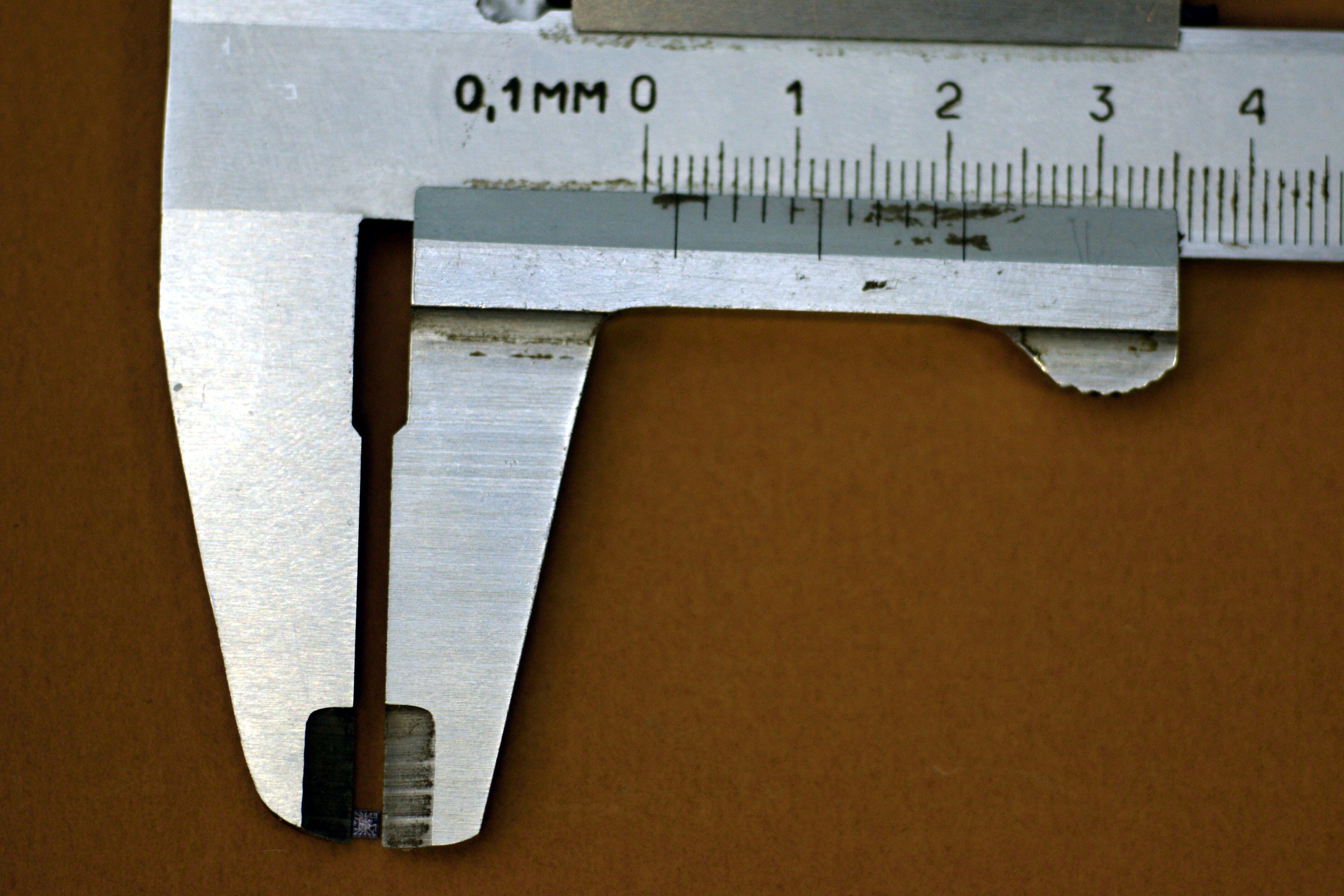

К705ЛР3

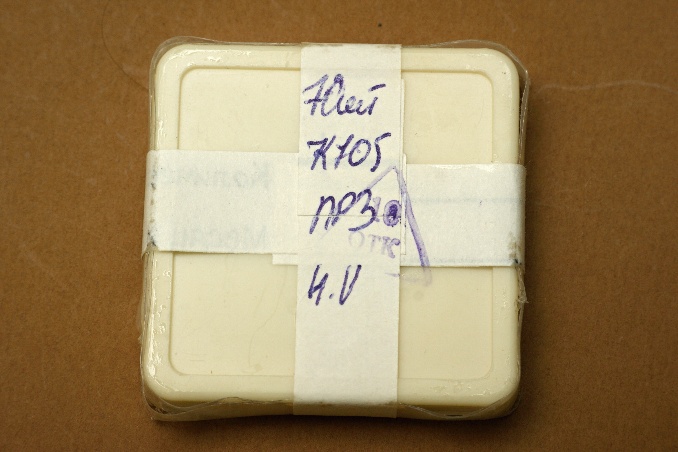

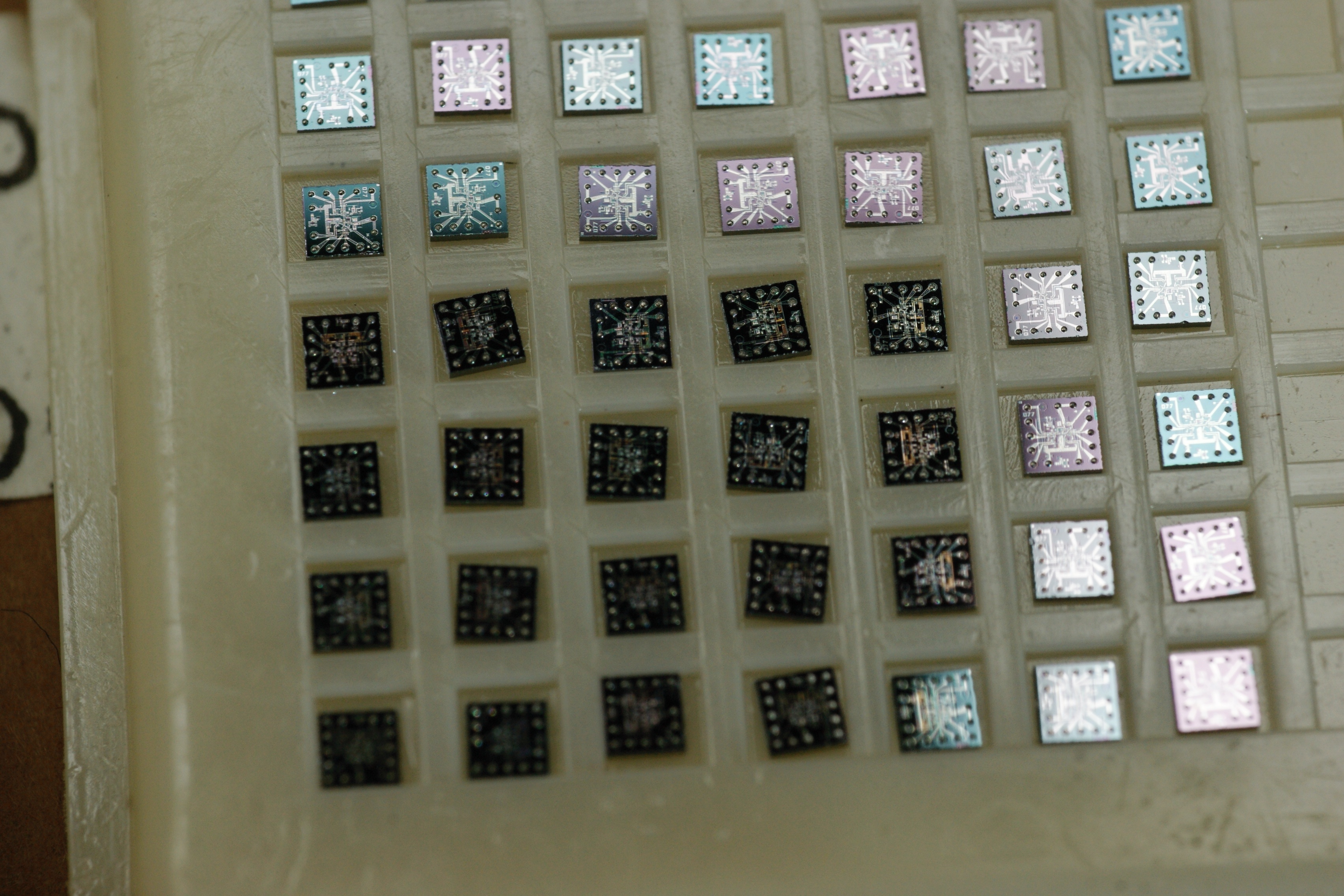

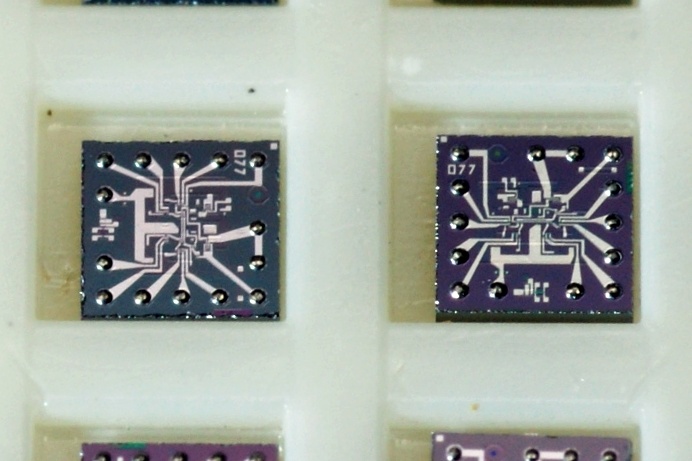

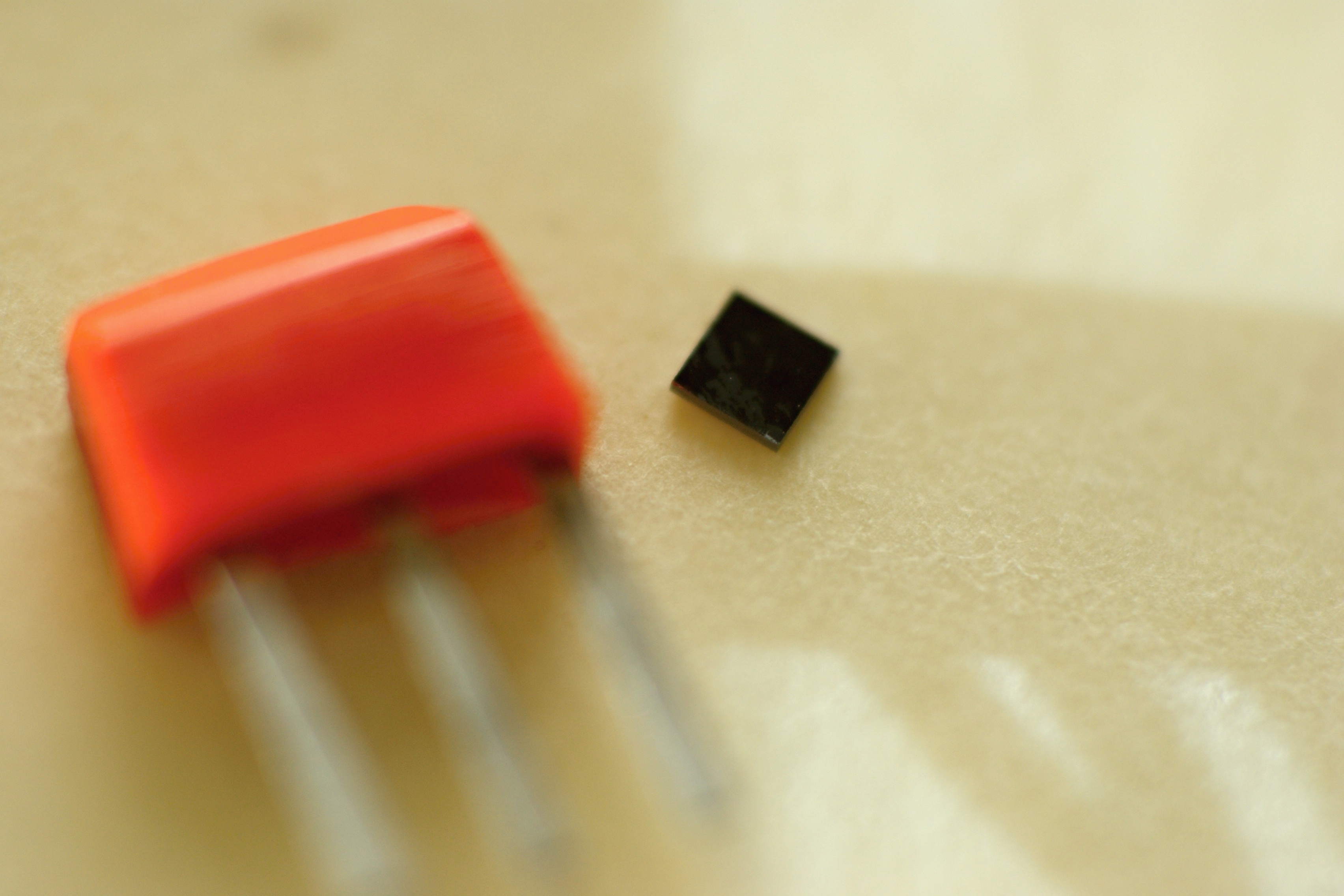

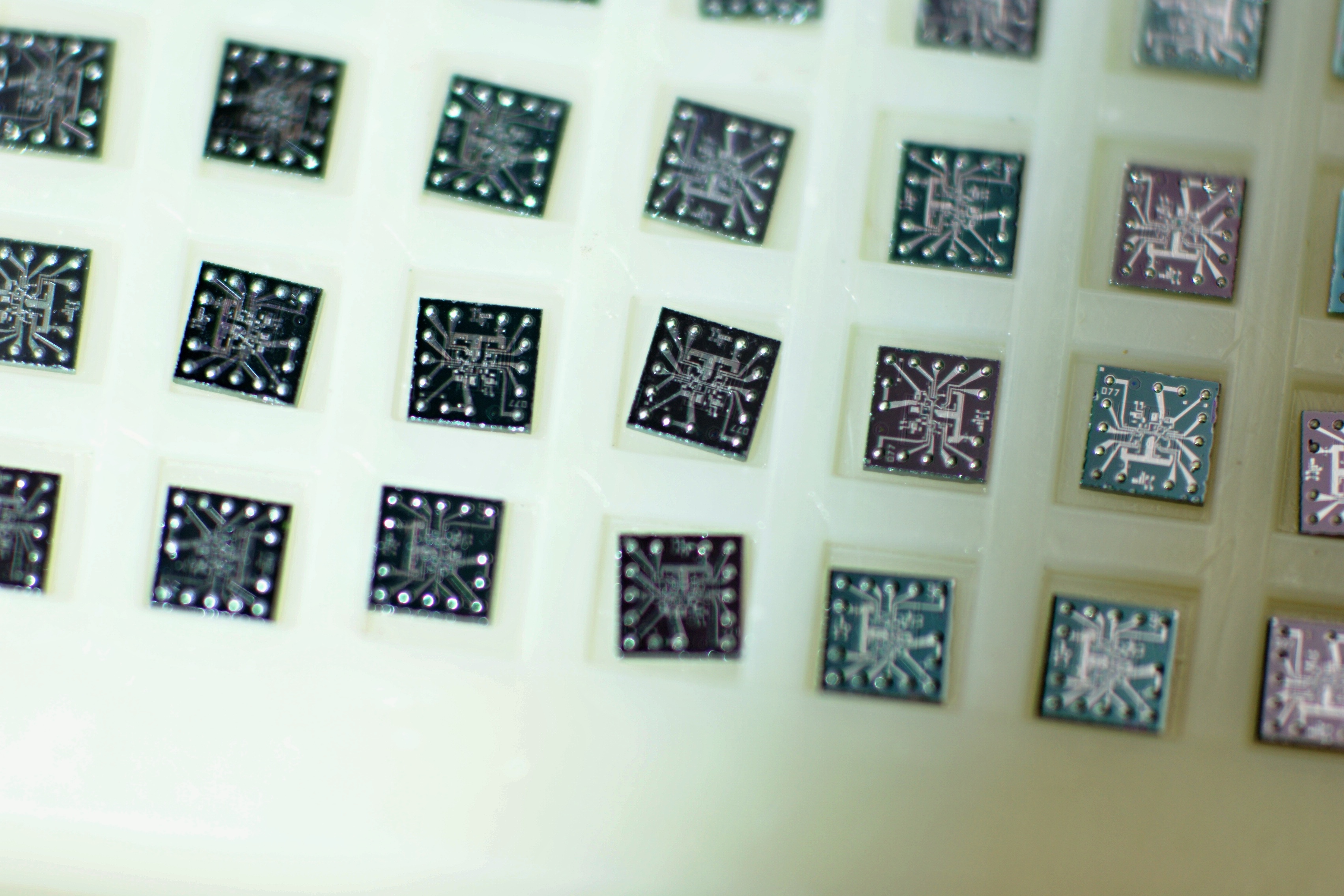

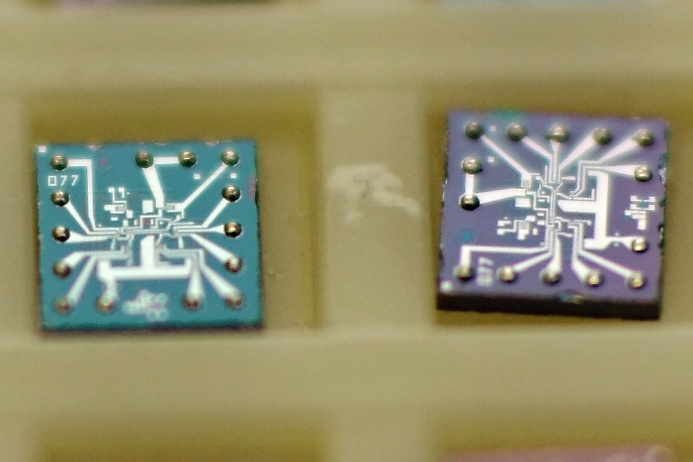

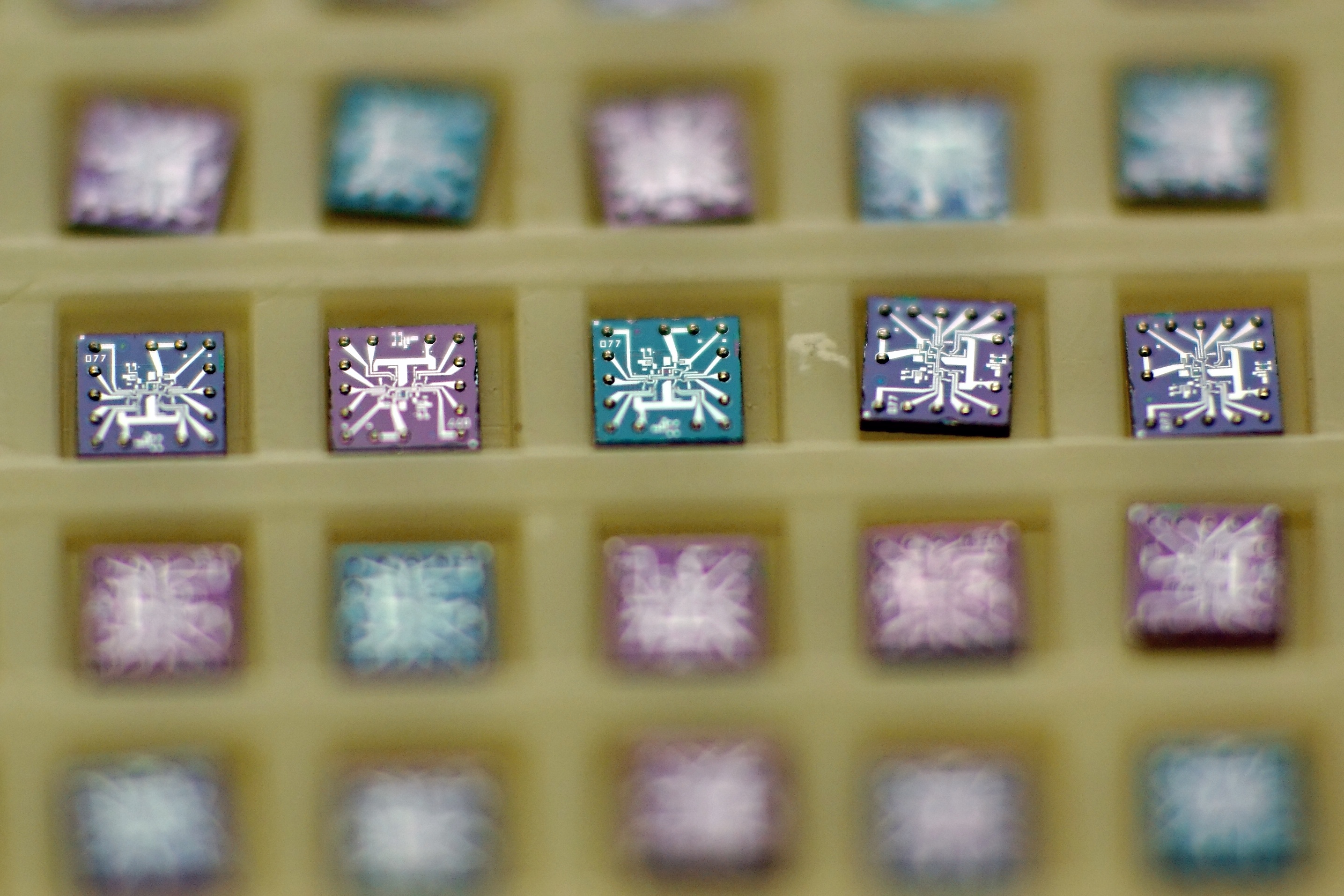

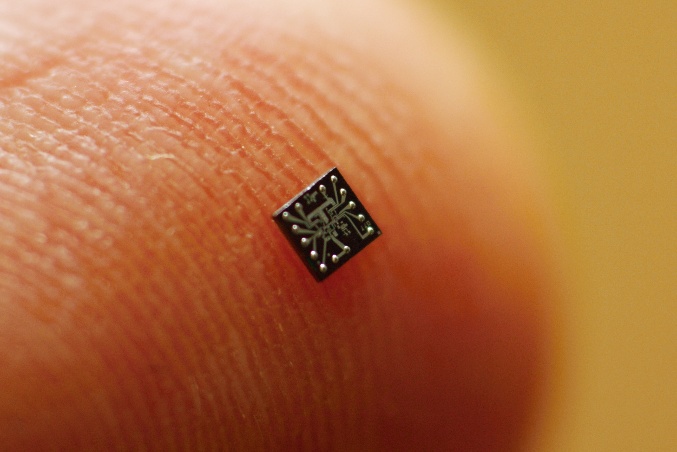

Логический элемент с довольно сложной структурой - четыре входных каскада 2И+2И+3И+3И, нагруженных на элемент 4ИЛИ-НЕ.

Примечательно, что микросхемы не-военные. Хотя у меня нет никаких упоминаний о мирном применении этой серии...

705ЛР4

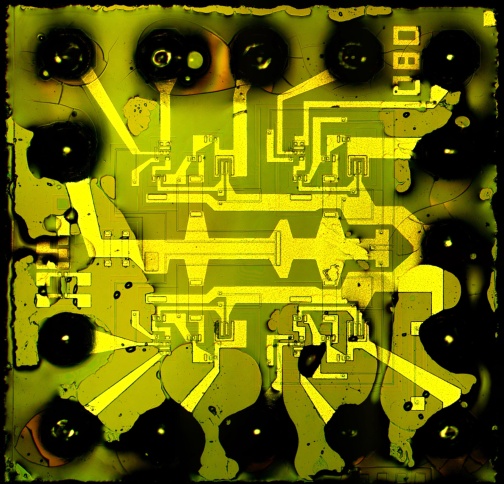

(фото с форума "Портативное ретрорадио")

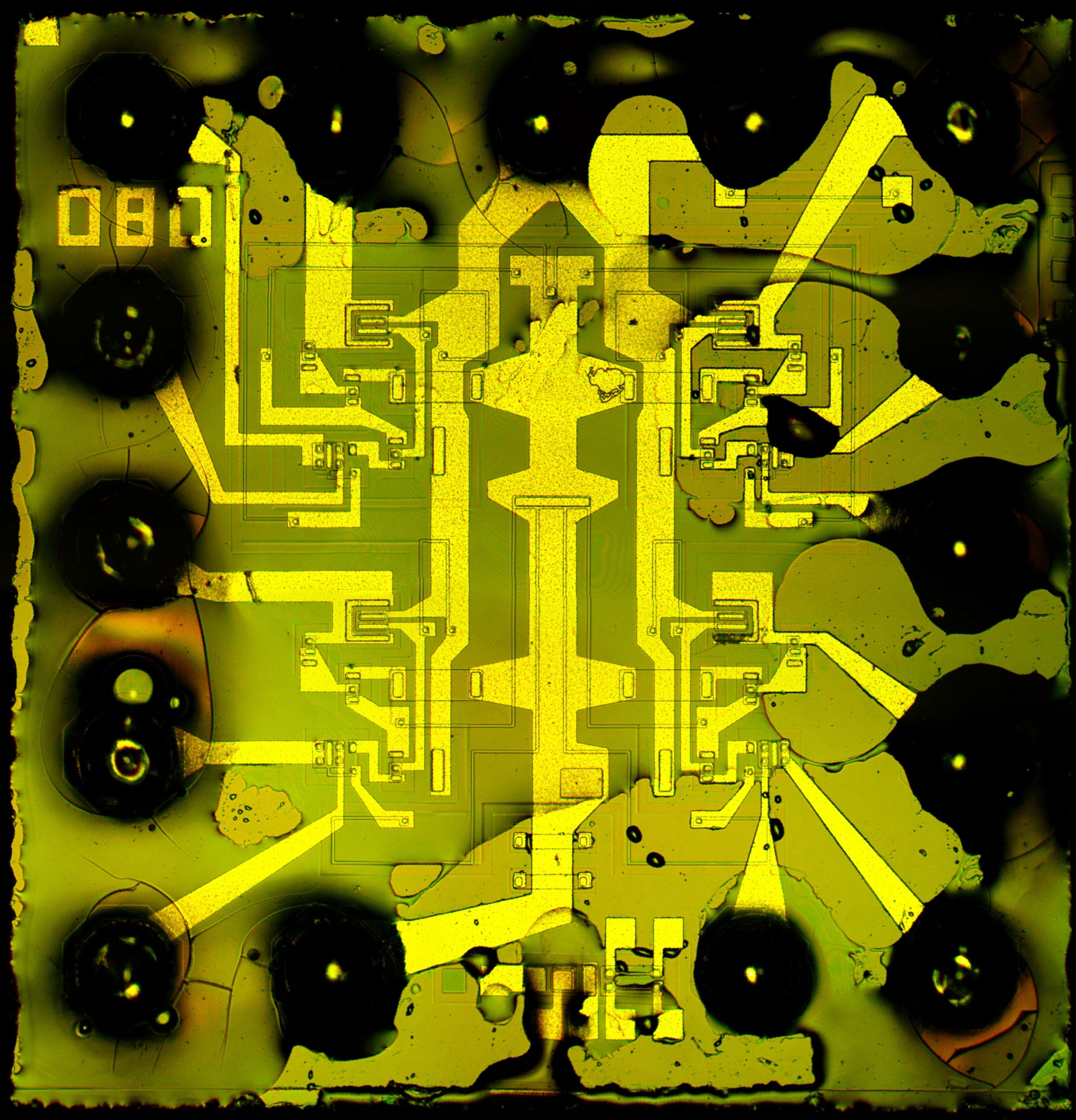

Логические элементы 3-3И-2ИЛИ-НЕ и 2-2И-2ИЛИ-НЕ.

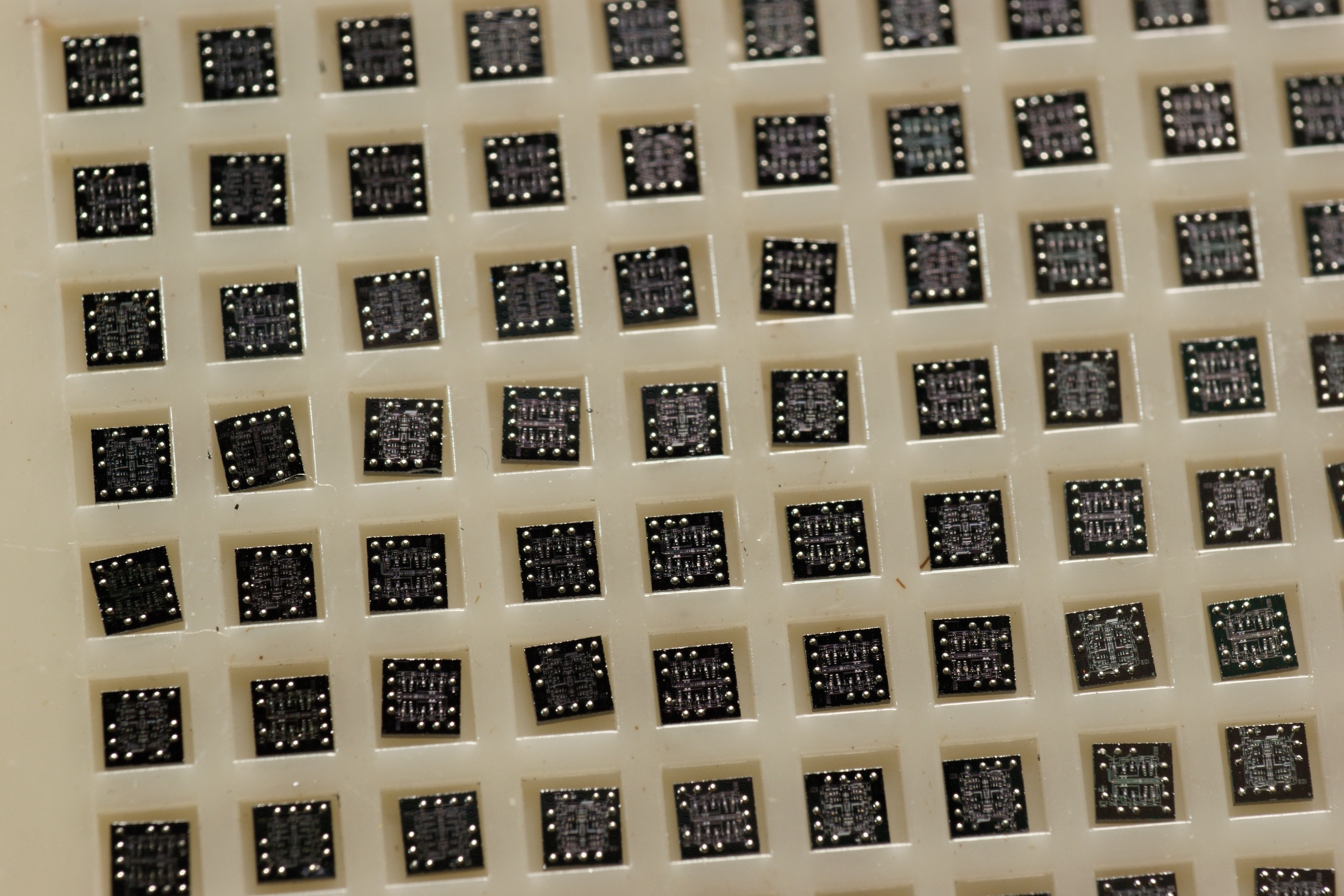

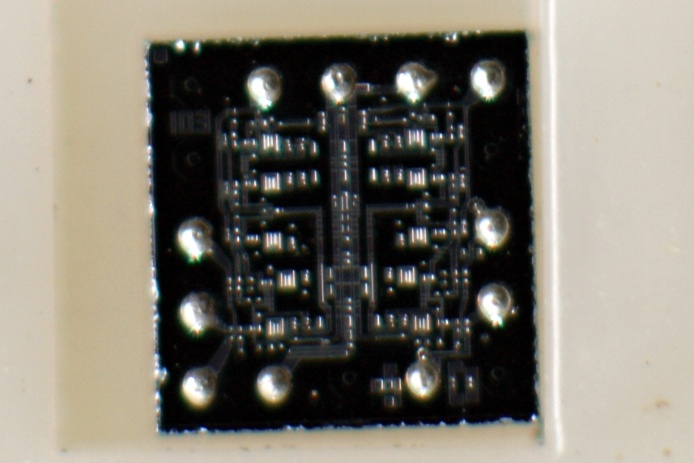

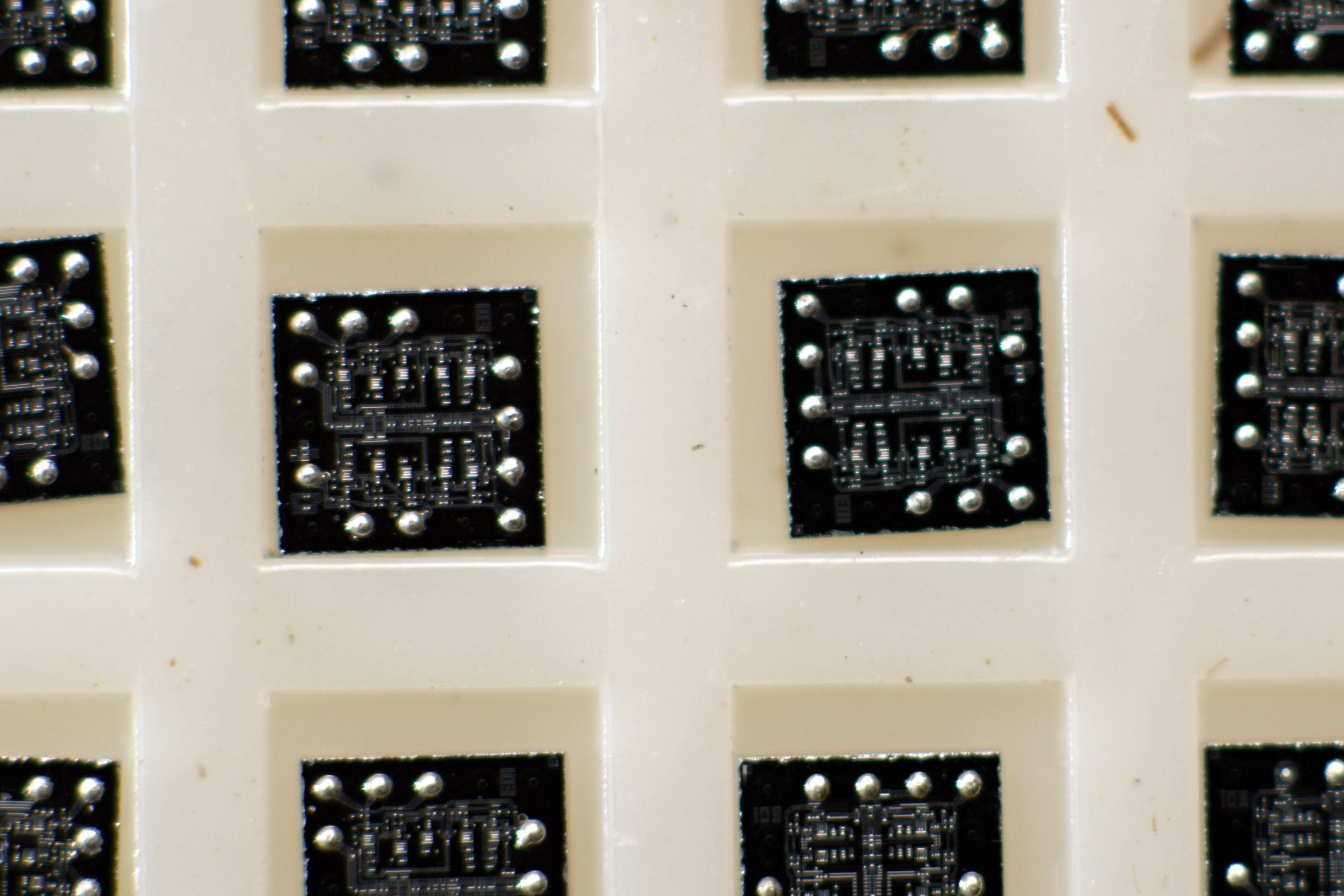

К705ТР2

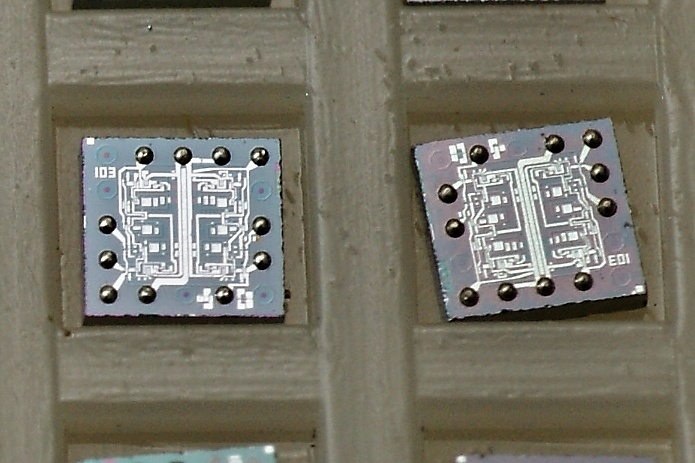

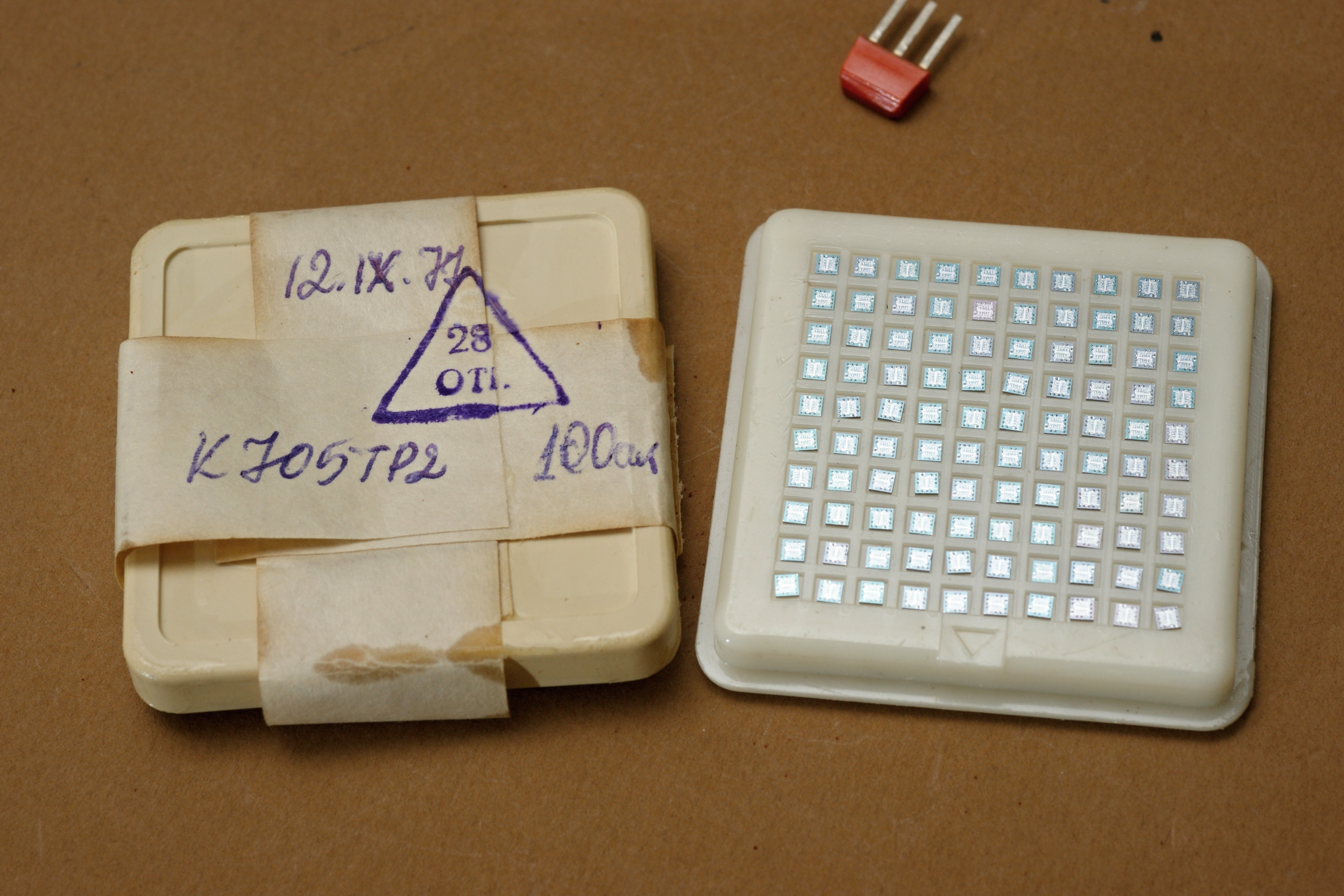

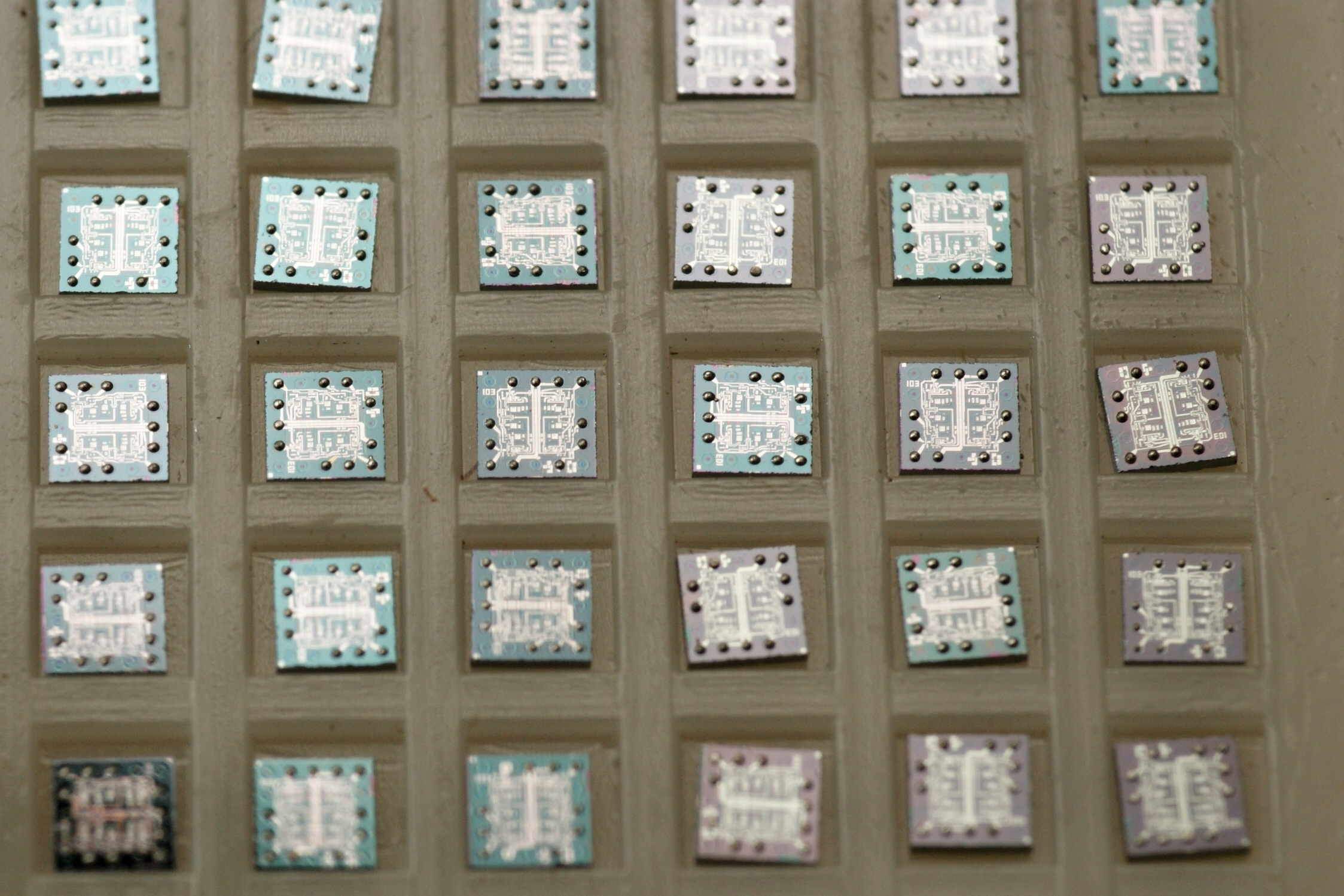

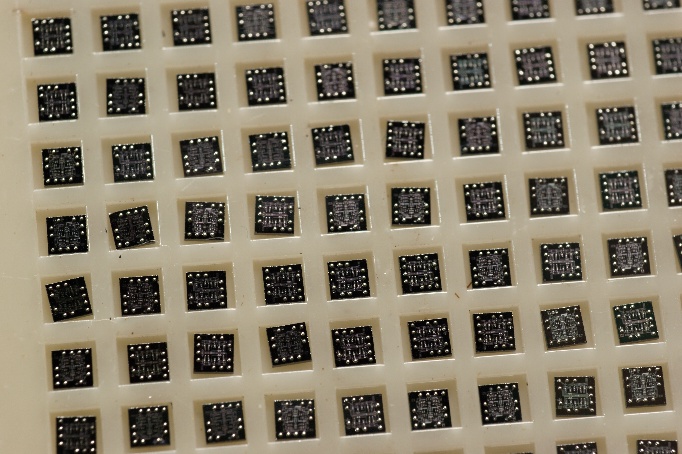

Интересно, что этого типа нет в заводском перечне! Так что каких-то данных, кроме того что это два RS-триггера, нет...

Источники:

1. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004.
2. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
