596ая серия

Микросхемы масочных ПЗУ на основе полупроводниковой технологии с изоляцией p-n переходом.

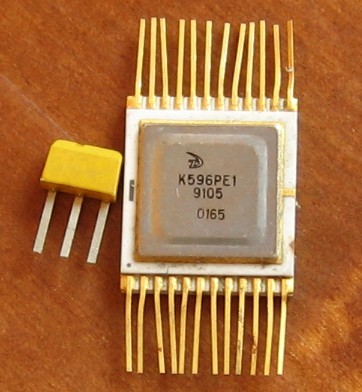

К596РЕ1

Масочное ПЗУ со схемами управления, 8к*8, 0,35мкс, ТТЛ технология.

   Довольно необычная микросхема. Питание +4 В, но совместимость с уровнями ТТЛ декларируется. Упоминается про возможность работы с импульсным режимом питания. "Применение новейшей биполярной технологии - коллекторно-изолирующей диффузии с самосовмещением - обеспечивает высокую надежность микросхемы и возможность размещения около 70 тыс. транзисторов на площади менее 30 мм²"

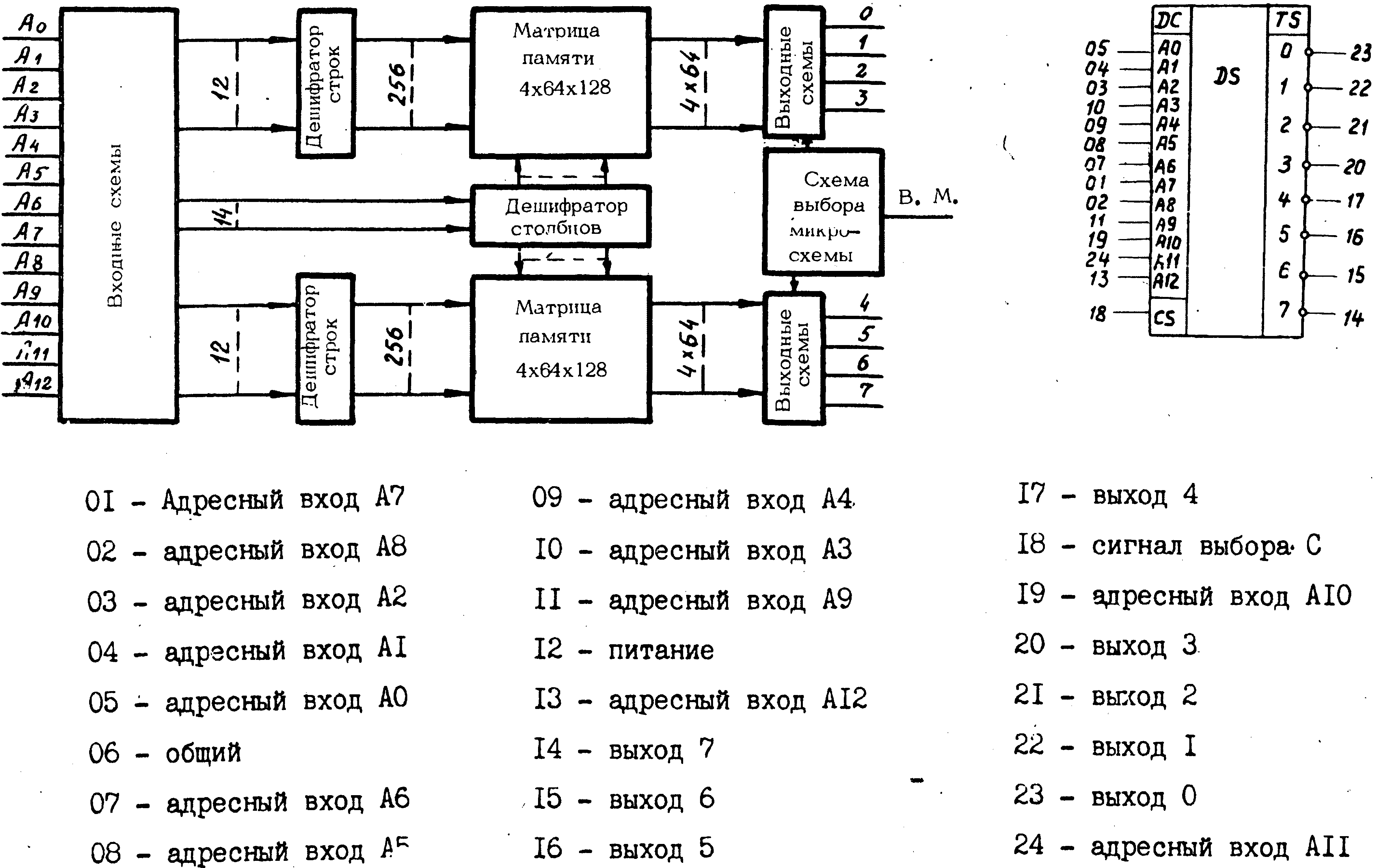

   Справочный лист на нее и данные из отраслевого справочника (на КР596РЕ1, К596РЕ1 и 596РЕ1).

   По некоторым источникам, это первое в мире ТТЛ ПЗУ емкостью 64 кбит, его схемотехника защищена рядом международных патентов. Шифр ОКР - "Трамплин-С".

   Производитель - зеленоградский "Ангстрем".

   "0165" - как я понимаю, версия прошивки.

   Интересно, что микросхема была очень дорогой. В "Дополнительном прейскуранте оптовых цен на микросхемы и микромодули" 1982 года цена К596РЕ1 установлена в 75 рублей, причём ещё с примечанием что это при заказе от 5000 штук одной топологии. Это пока вообще самая высокая из известных мне цен на микросхемы советского периода.

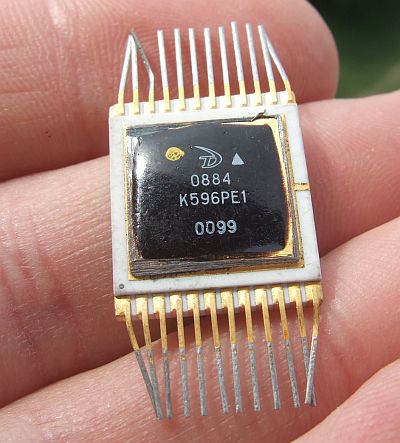

Микросхемы этой серии также встречаются в корпусе без верхней крышки, залитые черным компаундом, так же как, к примеру, К1801ВМ1:

(фото автора сайта CPU UKRAINE)
