В состав серии 572 входят микросхемы ЦАП и АЦП, выполненные по КМОП технологии.
Больше всего она известна по своим первым образцам, ещё советского времени, которые нашли очень широкое применение, вплоть до бытового и радиолюбительского. Однако развитие серии продолжалось и в послесоветской России, несмотря на всю сложность 90-х годов.

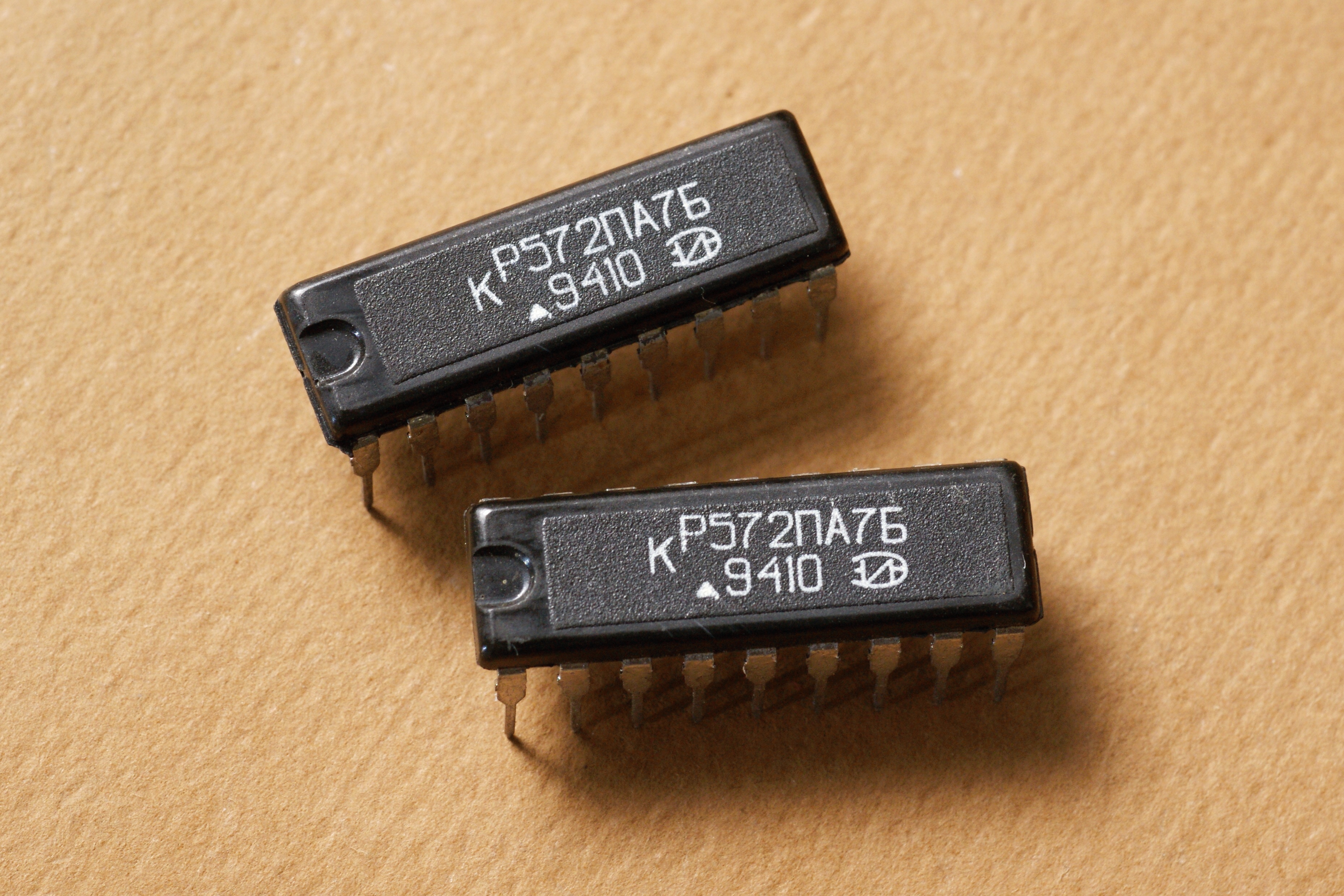

Прецизионный умножающий 12-разрядный ЦАП с токовым выходом. Как большинство микросхем 90-ых годов, ныне весьма редка.
Справочные данные на неё. Если сравнить с первой схемой 12-разрядного ЦАП из этой серии, то прогресс виден - значительно увеличилось быстродействие и точность.
Производитель (надо полагать, и разработчик) - НИИМЭ ("Микрон"), подхвативший эстафету по этой серии от Прибалтики.

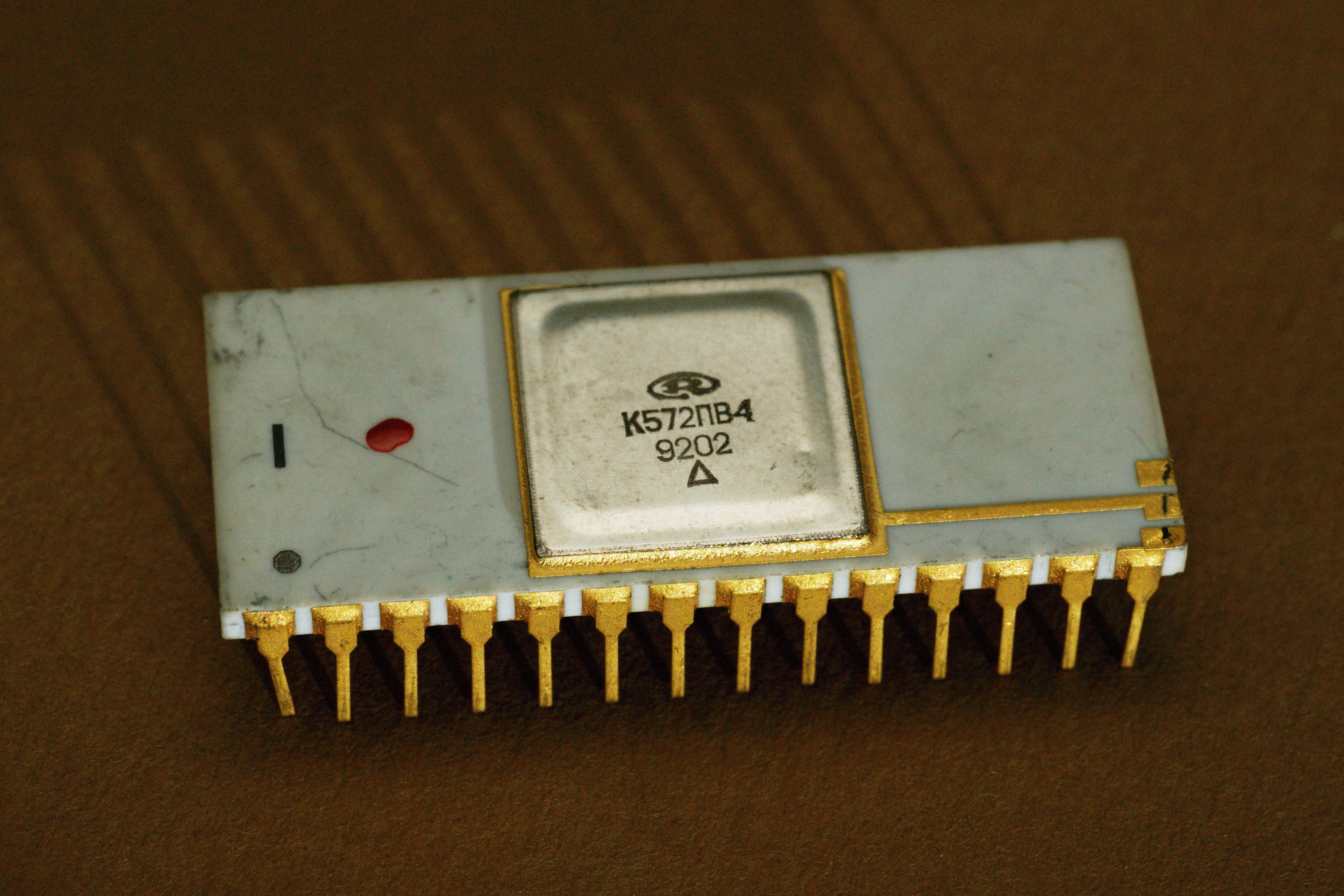

8-разрядная 8-канальная аналогово-цифровая схема сбора и преобразования данных, выполненная по КМОП технологии. Содержит 2348 интегральных элементов.

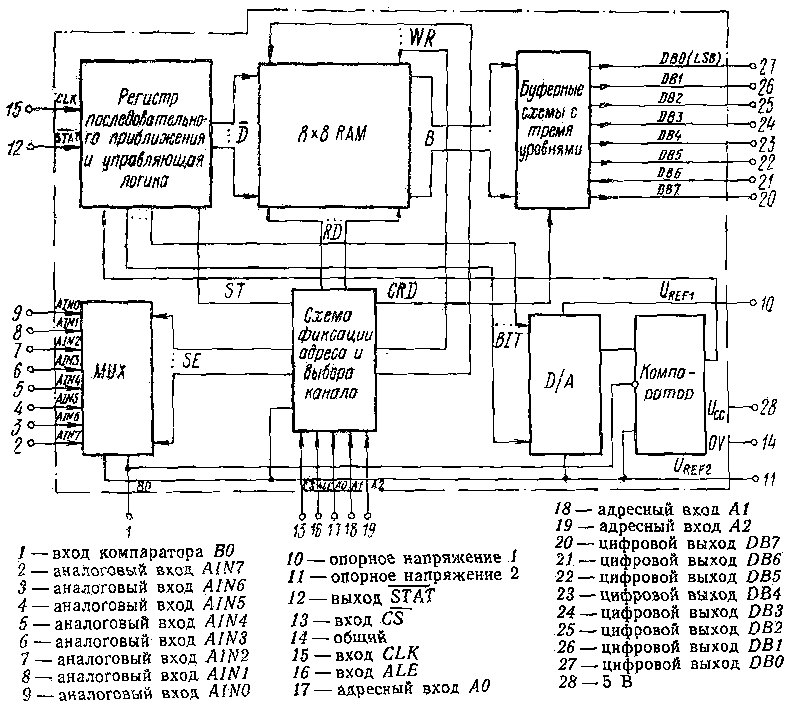

Если не ошибаюсь, это единственная отечественная микросхема подобного типа - не просто отдельный преобразователь, а функционально законченная система. Она сопрягается с микропроцессорами в режиме прямого доступа к памяти. К572ПВ4 включает следующие функциональные узлы: АЦП последовательного приближения на 8 двоичных разрядов; 8-канальный аналоговый мультиплексор; статическое ОЗУ емкостью 64 бит (8x8) для хранения результатов преобразования по каждому из каналов; схему фиксации адреса и выборка канала; буферные схемы с тремя логическими состояниями.
Время преобразования 10...25мкс на канал, нелинейность +/-0,5 МЗР, температурный коэффициент нелинейности 10-3 МЗР/°С, температурный коэффициент абсолютной погрешности преобразования 2х10-3 МЗР/°С. Данные из отраслевого каталога и общее описание на неё.
Это отечественный аналог AD7581 или MAX161, в справочниках встречаются оба варианта; пока не знаю насколько точный аналог. К572ПВ4 создана для многоканальных систем сбора данных на основе микропроцессоров; бортовых систем; автомобильной электроники; систем управления процессами на основе ЭВМ. Такая микросхема была бы чрезвычайно полезна для очень широкого круга задач. Но, насколько помню, была в советское время крайне дефицитной. Вероятно, с производством были сложности.
Разработана она по ОКР "Реликвия-1В";
серийный выпуск освоен ближе к 1990 году.

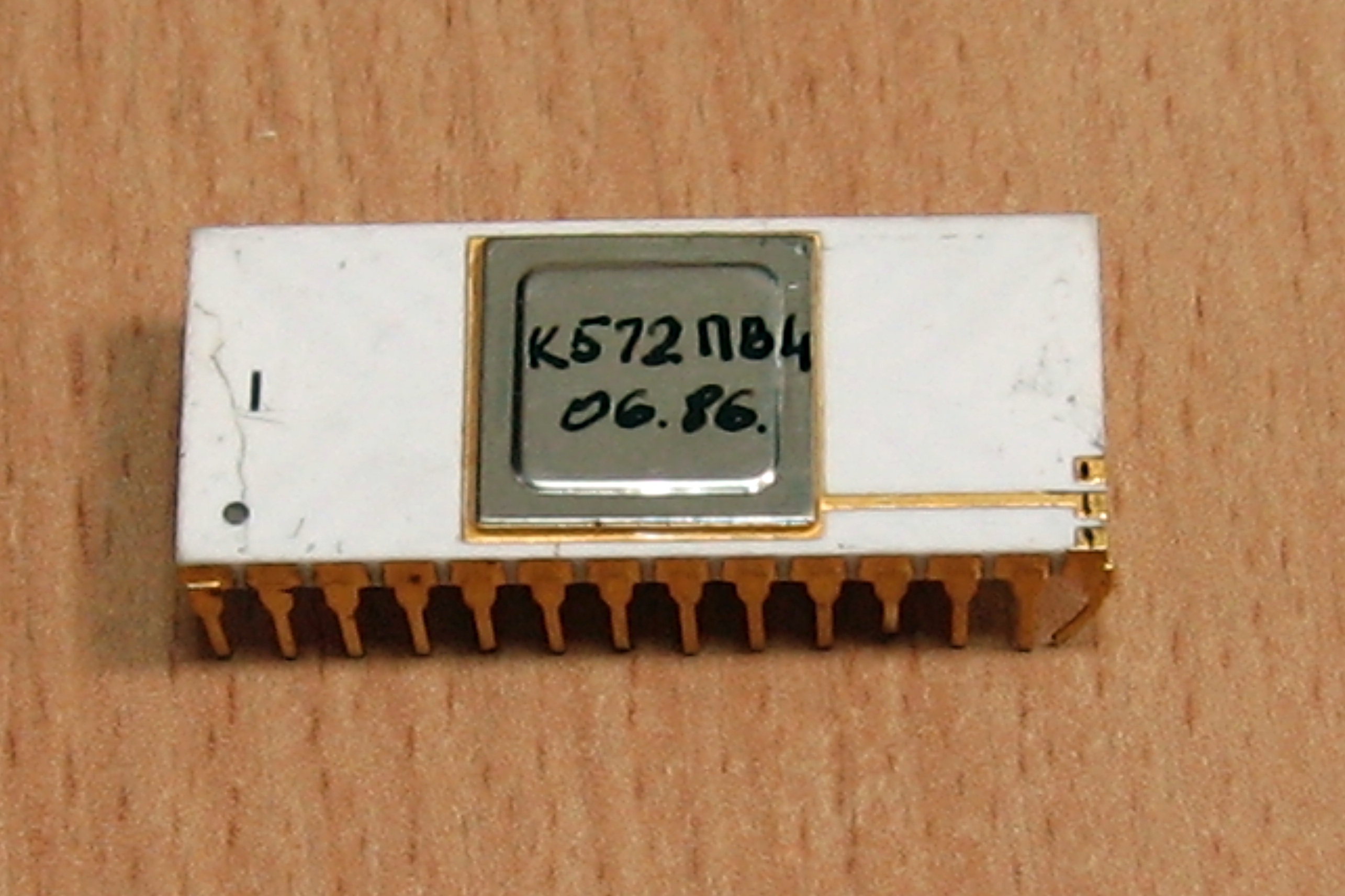

Образец 1986 года, подписанный от руки, ещё из
опытных.

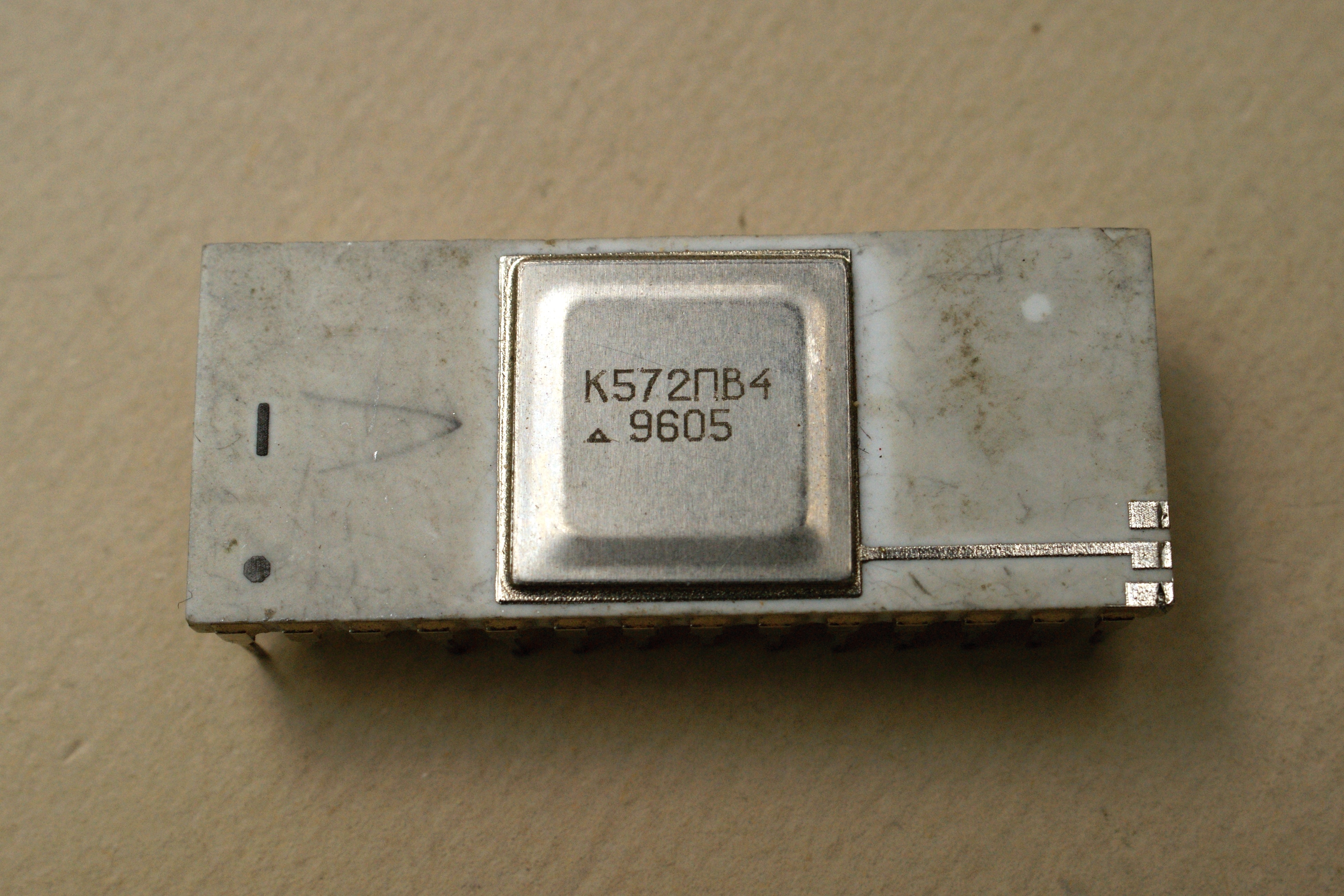

В советское время её выпускал Рижский ЗПП ("Альфа",
Латвия). А уже в середине 90-х эстафету
подхватил зеленоградский НИИМЭ ("Микрон").

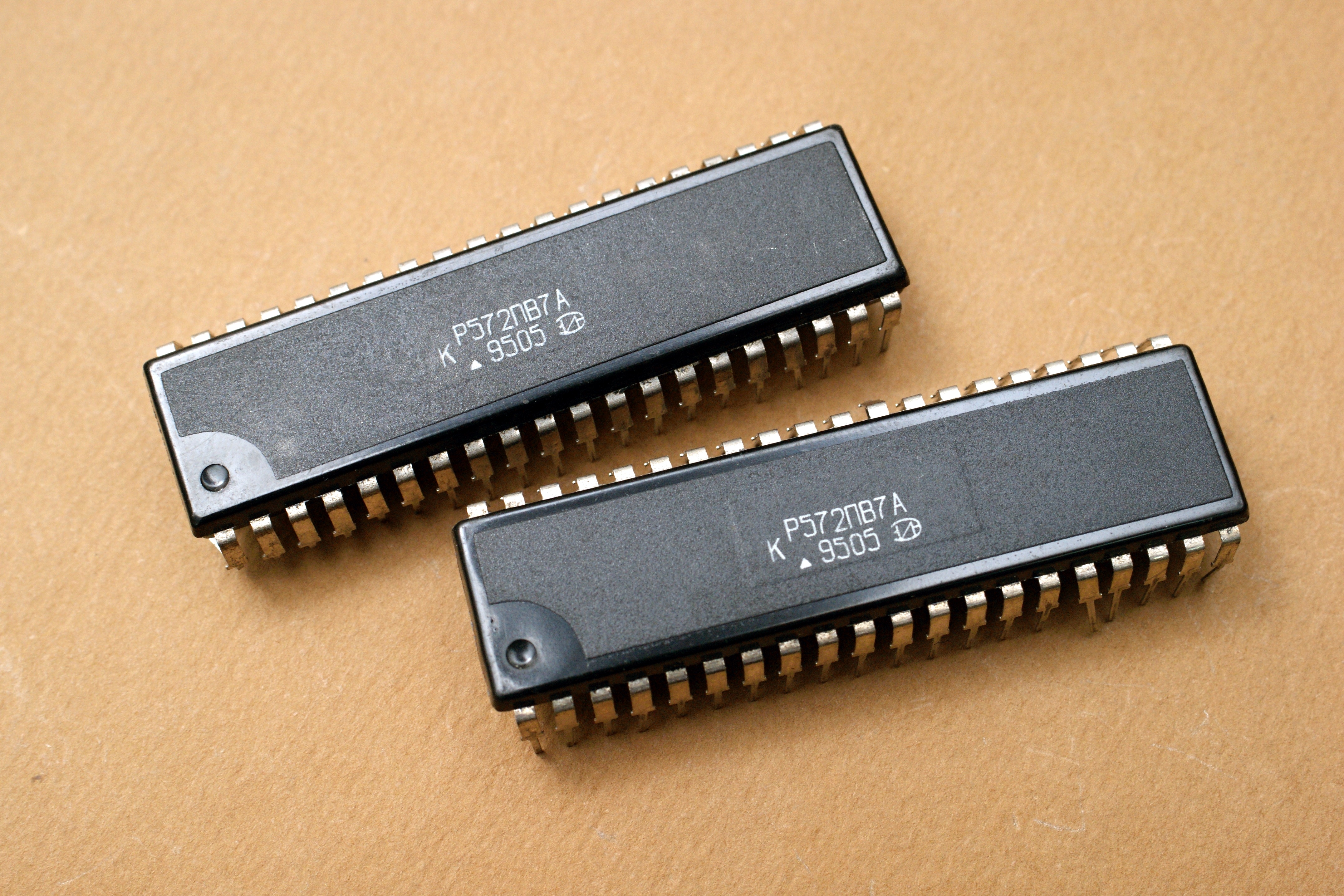

Интегрирующий АЦП на 3,5 десятичных разряда с выходом на семисегментный светодиодный индикатор. Как понимаю, представляет собой развитие известной советской КР572ПВ2, в которую добавлен режим хранения данных. Ещё одним отличие от ПВ2 является отсутствие дифференциального входа для ИОН. Справочные данные на неё.
Производитель - опять-таки немного неожиданный для АЦП НИИМЭ ("Микрон").
Как и многие разработки 90-х годов, эта микросхема промелькнула и быстро исчезла...
Источники:
1. Федорков Б.Г., Телец В.А. Микросхемы
ЦАП и АЦП: функционирование, параметры,
применение. - М.: Энергоатомиздат, 1990.
2. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов РД 11 0435.4-90. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1991.
3. Новаченко И.В., Телец В.А. Микросхемы для
бытовой радиоаппаратуры. Дополнение второе:
Справочник.- М.: Радио и связь, 1991.
4. Микросхемы интегральные серии КР556...КР573.
- Спб.: Издательство РНИИ "Электронстандарт".
1993.
5. Интегральные микросхемы: Микросхемы для
аналогово-цифрового преобразования и
средств мультимедиа. Выпуск 1
- М. ДОДЭКА, 1996.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
