558ая серия

Микросхемы серий К558, КР558 представляют собой ПЗУ с электрическим программированием информации и с полным обрамлением на одном кристалле. Нынешний Flash... Производитель - новосибирский "Восток".

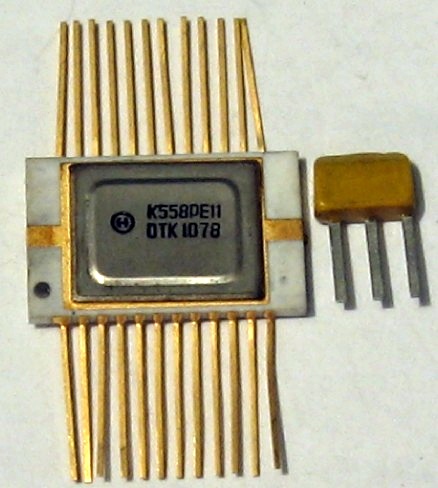

К558РЕ11

Данных про эту микросхему очень мало. Это ЭППЗУ емкостью 256 х 4 - половинка К558РЕ1; РЕ1 - старое название К558РР1, таким образом РЕ11 - это К558РР11.

Данные из каталога 1978 года на неё (материал от Александра Перебаскина).

К558РР2, КС558РР2

ПЗУ 2К х 8 с возможностью многократного электрического перепрограммирования, с сохранением информации при отключении питания, n-МНОП технология.

Время выборки 350нс (558РР2А) и 500нс (558РР2Б), время хранения информации 5000 часов, допускает до 10000 циклов перепрограммирования. Подробное описание её.

История её начинается в 1983 году, когда она появляется в Каталоге перспективных микросхем, причем почему-то как p-МНОП. Первое упоминание её как серийной микросхемы - в 1987 году. Разработка же военного варианта по ОКР "Ритм-П" несколько затянулась и о её перспективах писали с пометкой "поставка с 1989 года".

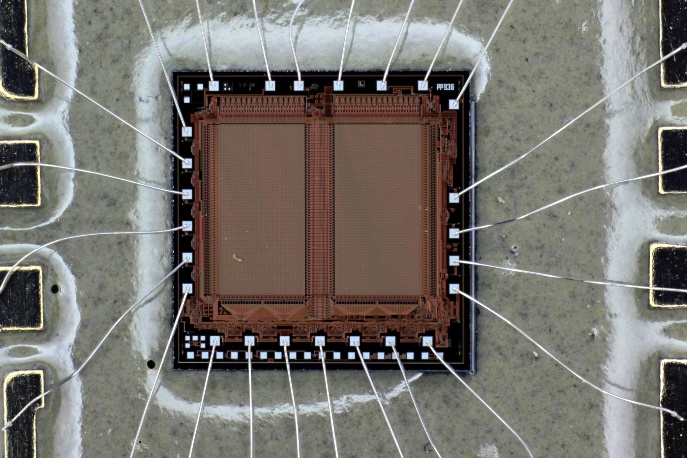

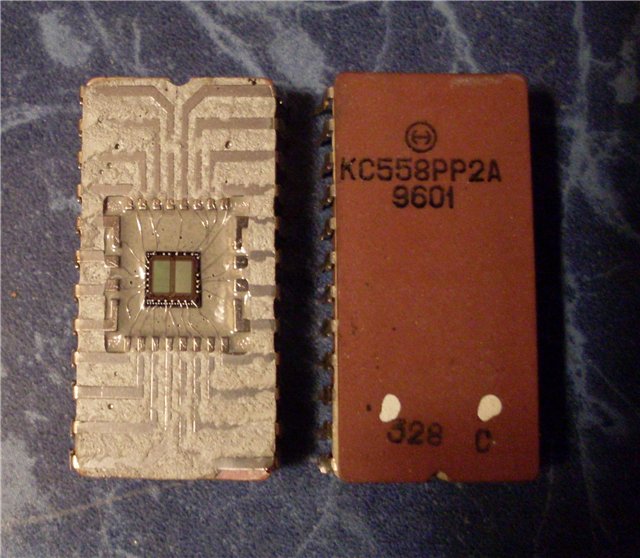

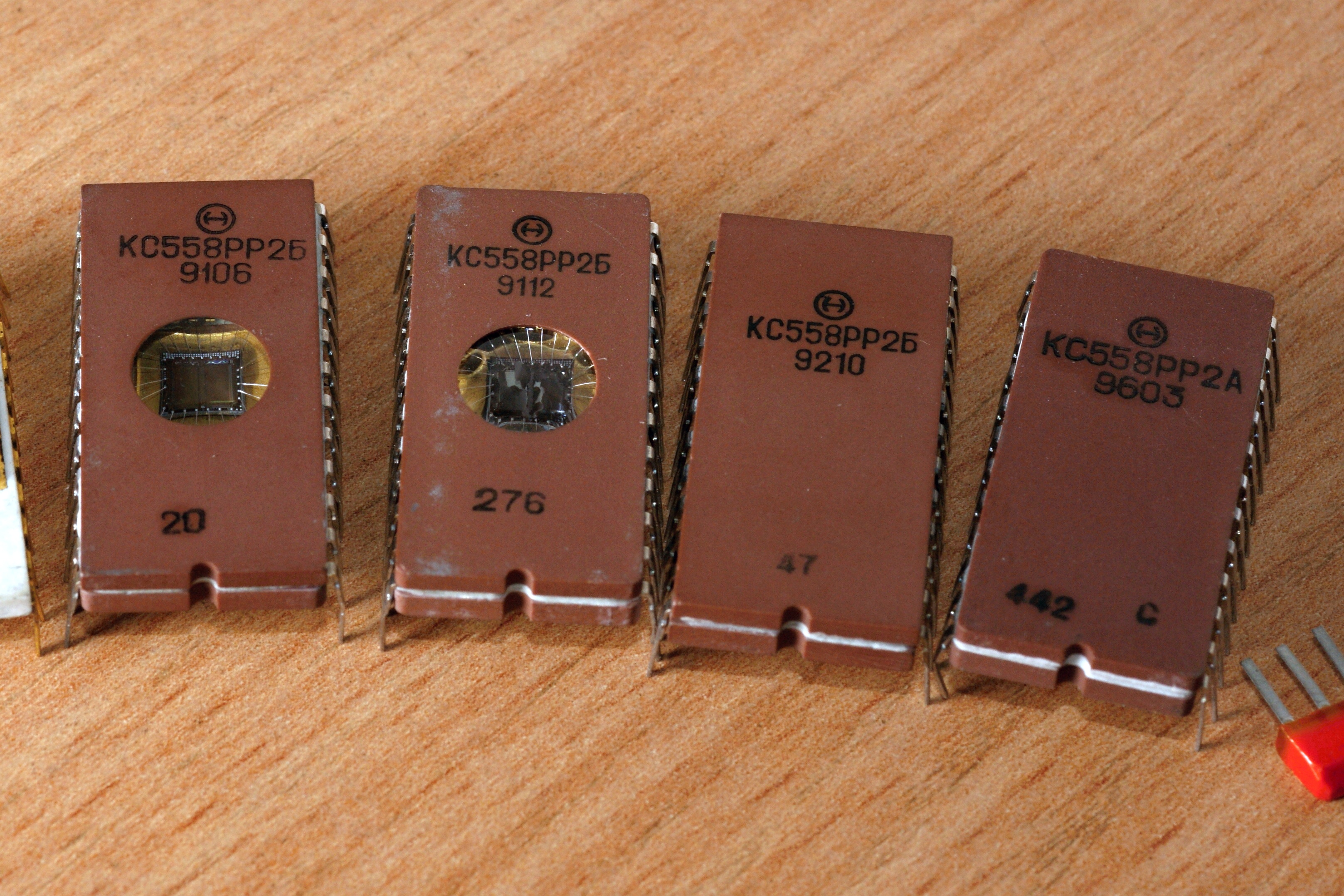

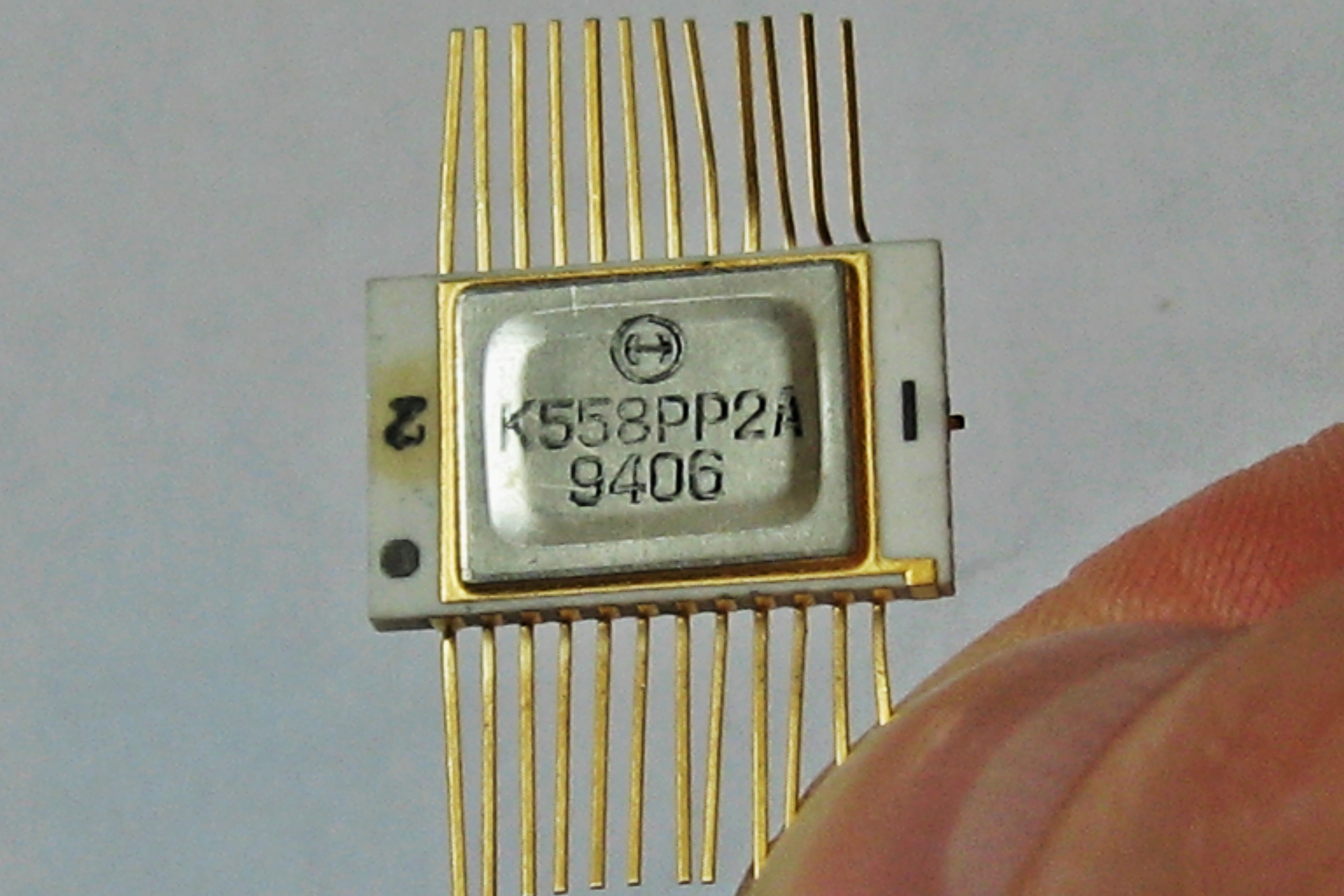

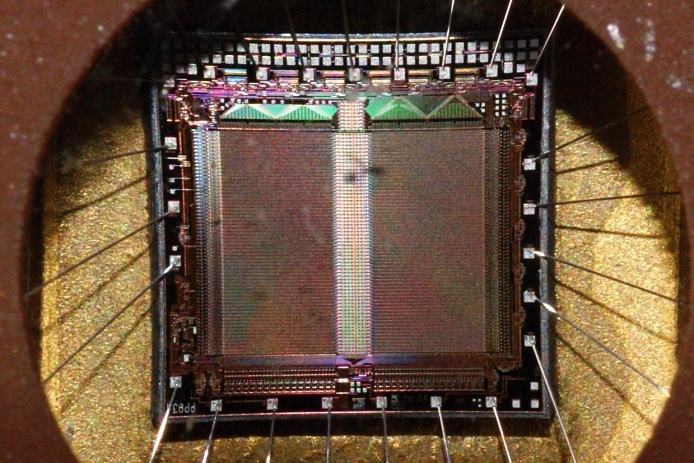

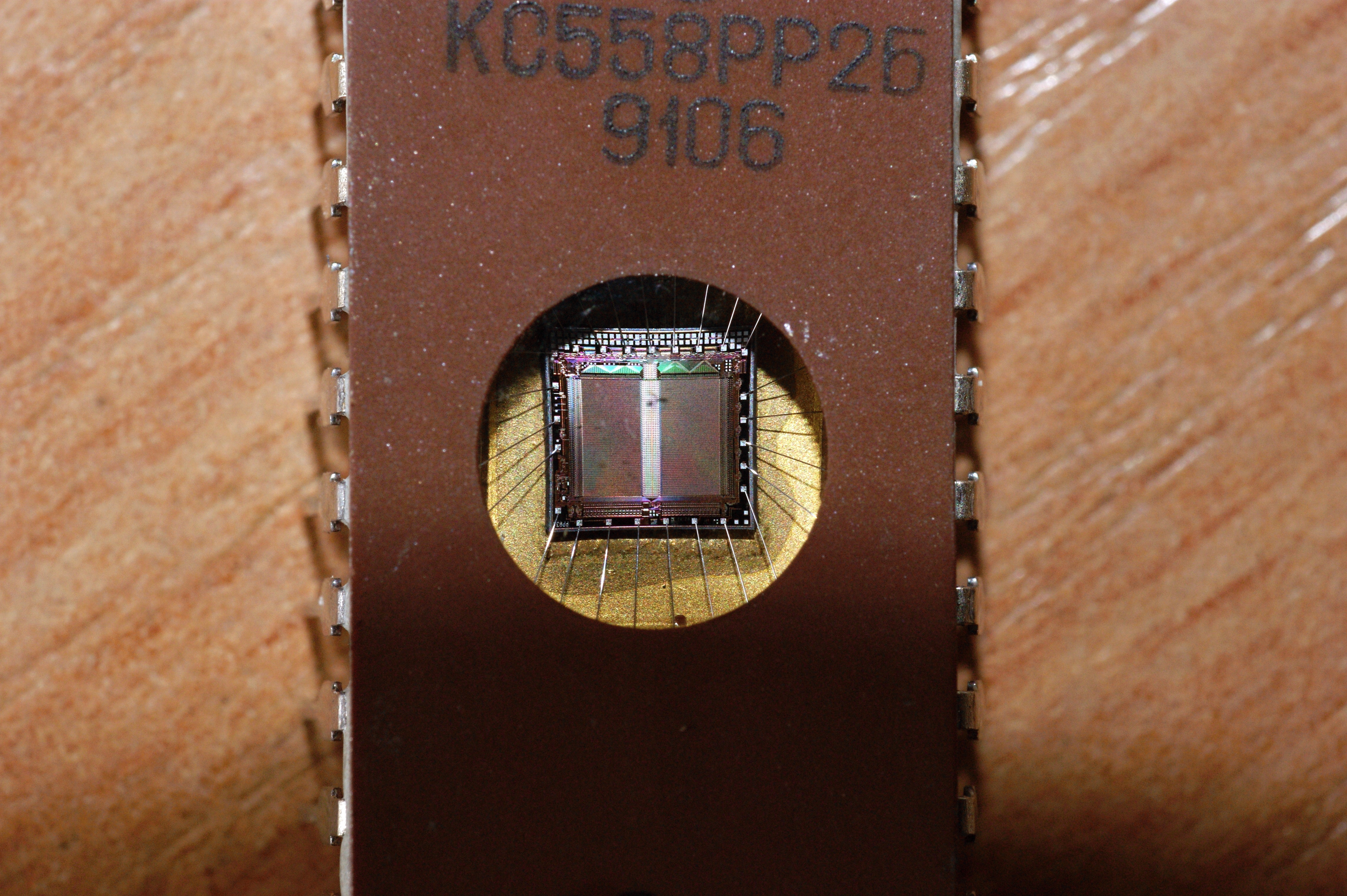

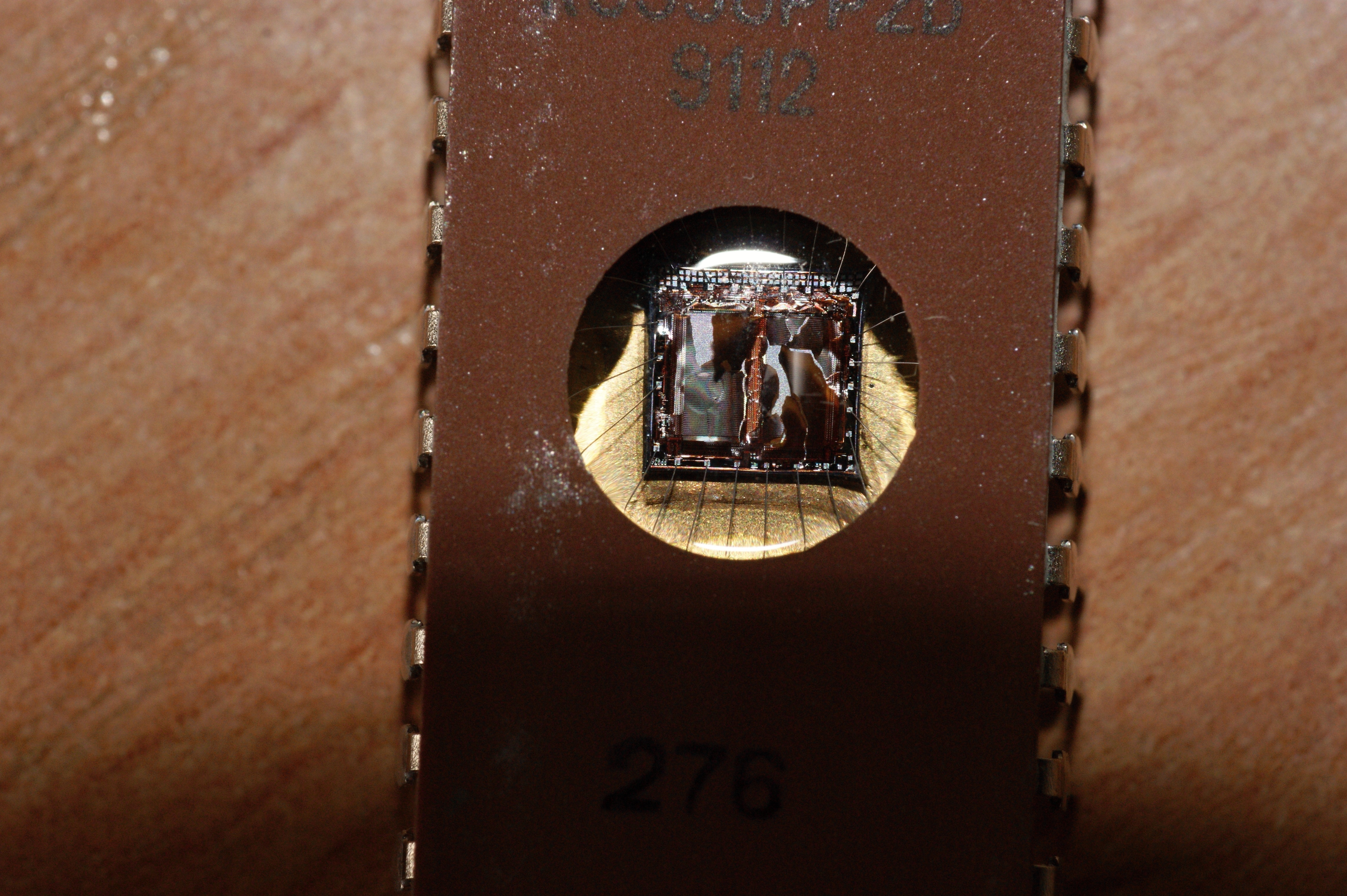

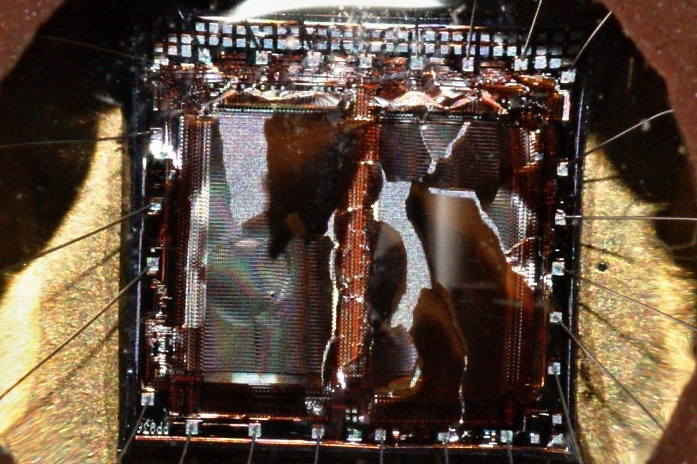

Что любопытно, керамическое исполнение упоминается вообще очень редко, и только в более поздних справочниках. Как видно, микросхема могла паковаться как в "глухой" корпус, так и в корпус с окном, обычно использовавшийся для УФ-стираемых ППЗУ. Кристалл при этом покрывался какой-то коричневой плёнкой (лаком ?), которая со временем зачастую превращалась в лохмотья.


(фото с форума "Портативного ретрорадио")

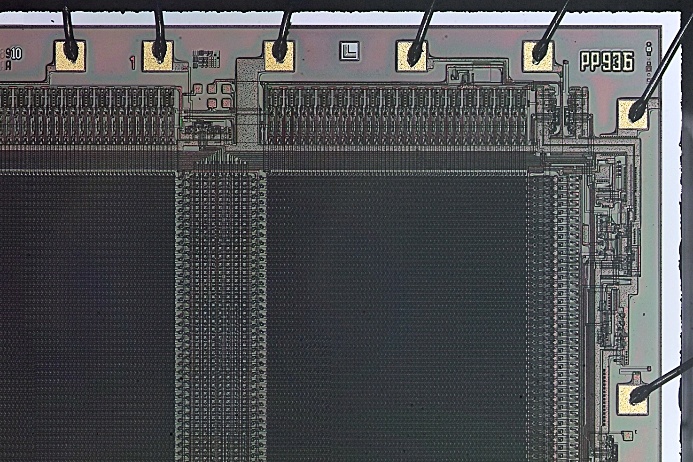

(фото с форума Радиокартинки)

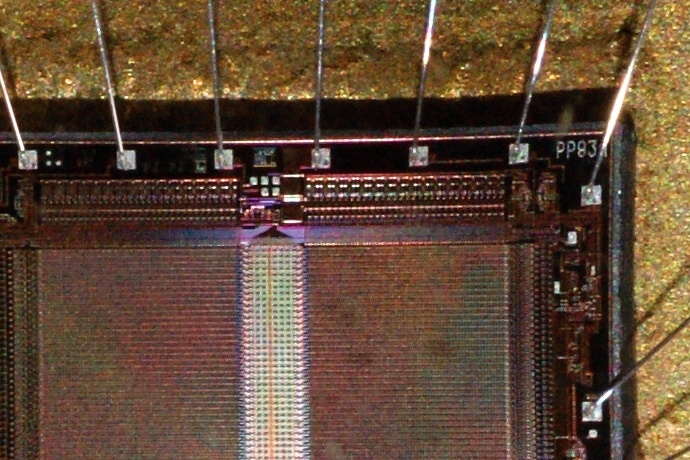

(фото с форума Радиокартинки)

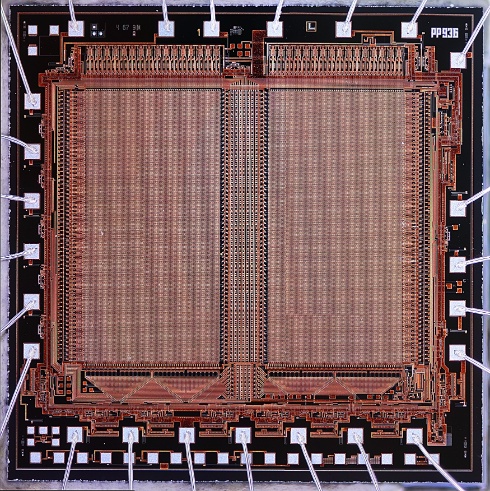

(фото с форума Радиокартинки)

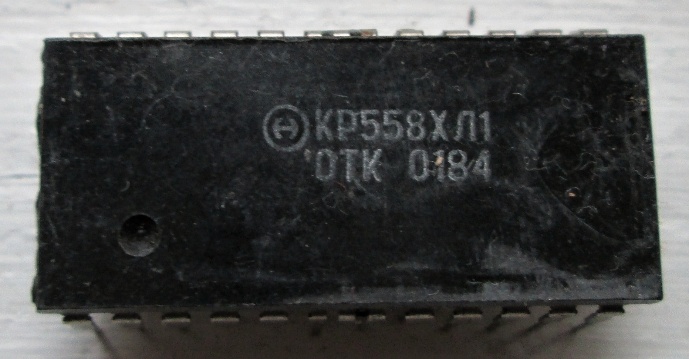

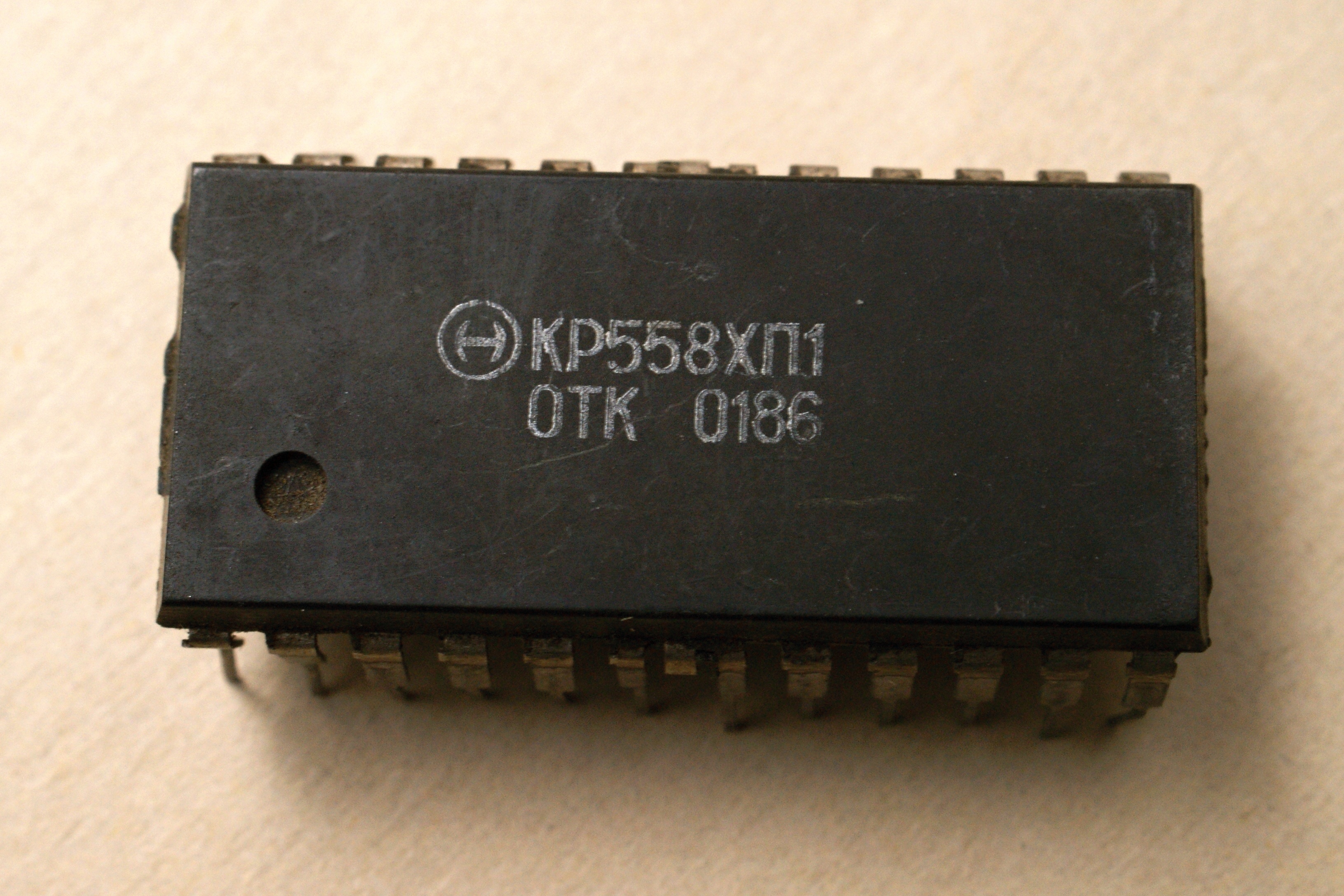

КР558ХЛ1


(фото с форума "Портативного ретрорадио")

Упоминания об этой микросхеме отсутствуют где-либо. Что это - загадка...

Источники:

1. Интегральные микросхемы. Integral microcircuits. ELORG. USSR. Moscow.
2. Перечень развиваемых серий ИС. Редакция 1978 г.
3. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
4. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
5. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
6. Полупроводниковые БИС запоминающих устройств: Справочник / В. В. Баранов, Н. В. Бекин, А. Ю. Гордонов и др.; Под ред. А. Ю. Гордонова и Ю. Н. Дьякова. - М.: Радио и связь, 1987
7. Каталог перспективных интегральных микросхем. - Москва, 1988.
8. Вениаминов В.Н., Лебедев О.Н., Мирошниченко А.И.. Микросхемы и их применение: Справ. пособие. - 3-е изд., перераб. и доп. - М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1143)
9. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. - М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199)
10. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 5 - М.: КУбК-а, 1997.
11. Сектор электронных компонентов. Россия-2000:- М.:ДОДЭКА, 2000.
12. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
