272ая серия

Микросхемы серии выполнены по гибридно-пленочной технологии и представляют собой узкополосные усилители мощности нижней части СВЧ диапазона. Напряжение питания микросхем серии +27 В, выходная мощность усилителей, в зависимости от типа, от 1 до 25 Вт.

Разработана серия была в ЦКБ при Воронежском заводе полупроводниковых приборов (ныне НИИ Электронной техники), а серийный выпуск был организован на том же ВЗПП. Интересно, что серия получилась обособленной точкой на эволюционном древе отечественной электроники - нет ни явных технологических предшественников, ни последователей. Этакая "вещь в себе".

2УС721 2УС722 2УС723 272УВ1 272УВ2

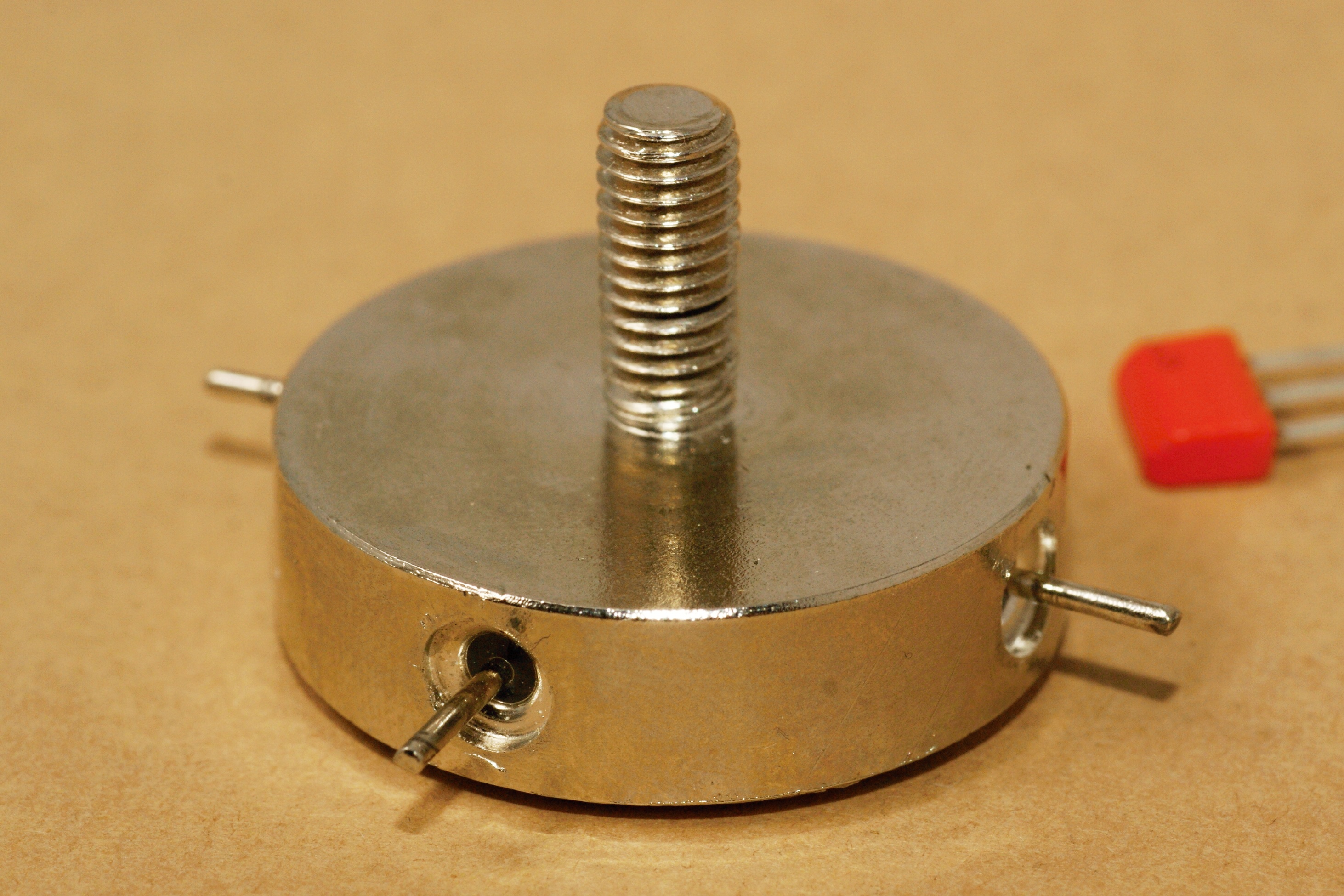

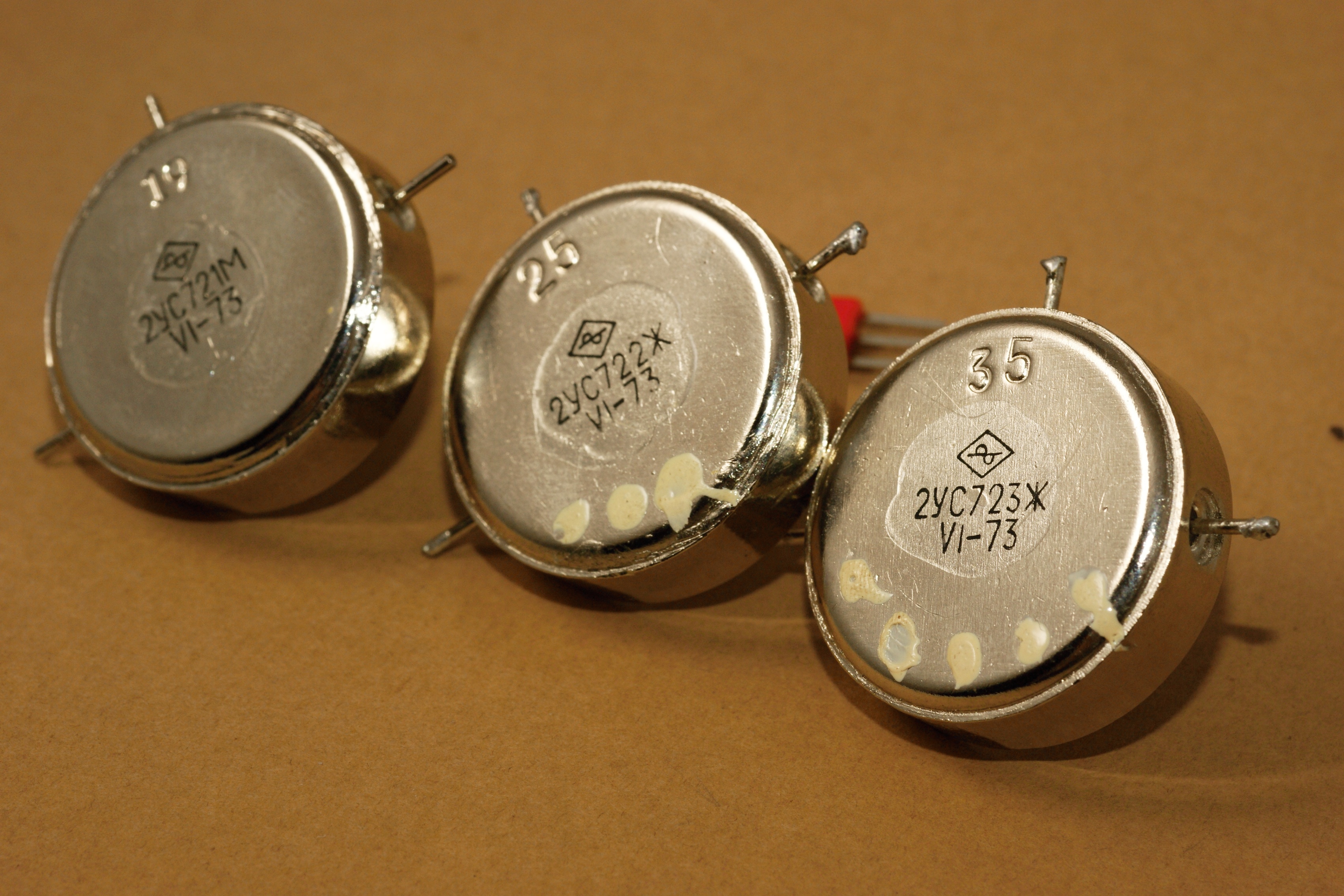

Для этих микросхем разработан, пожалуй, один из самых необычных корпусов, который я видел у отечественных микросхем. Он называется "Гриф" (он же "тип I"). Увесистая металлическая блямба...

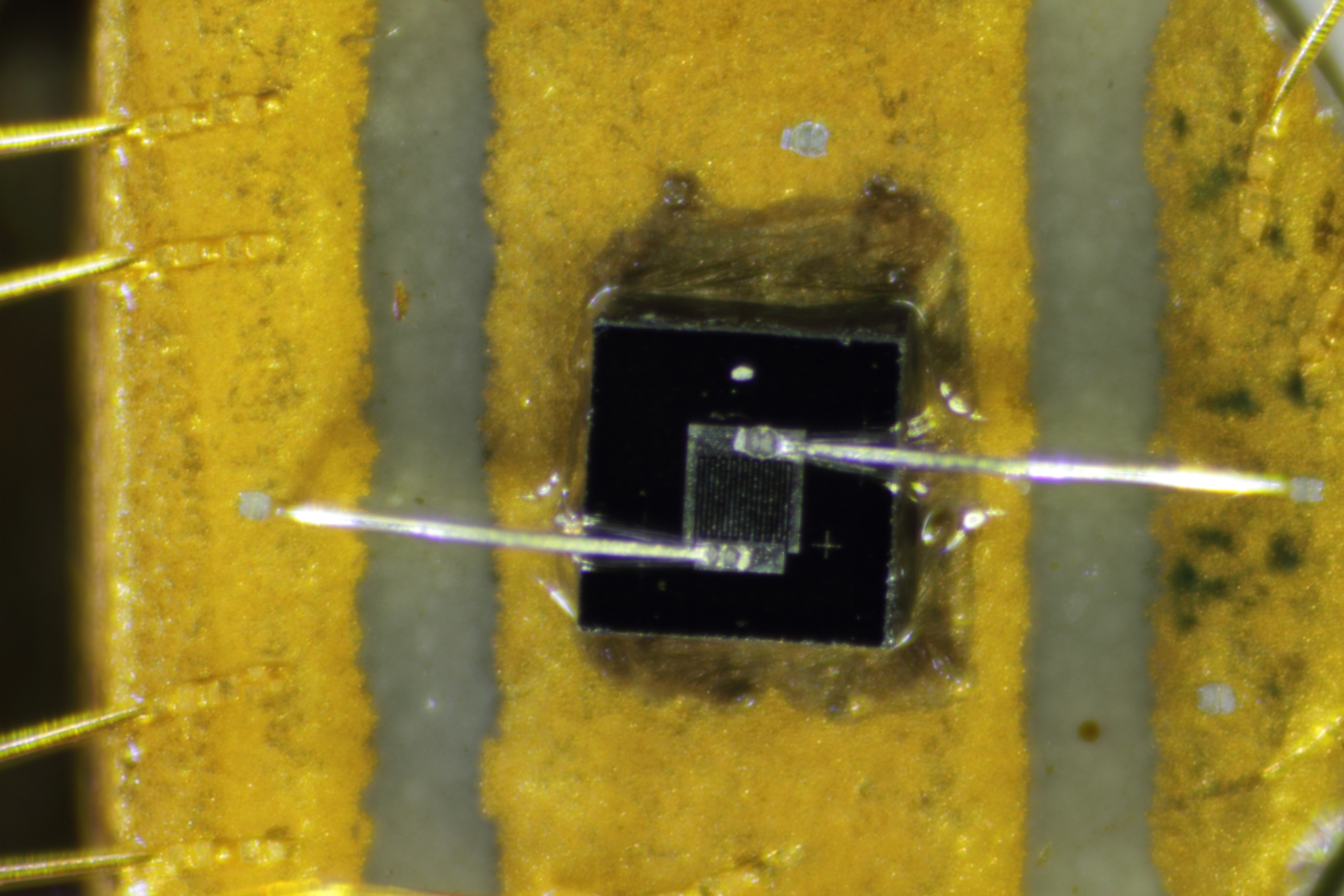

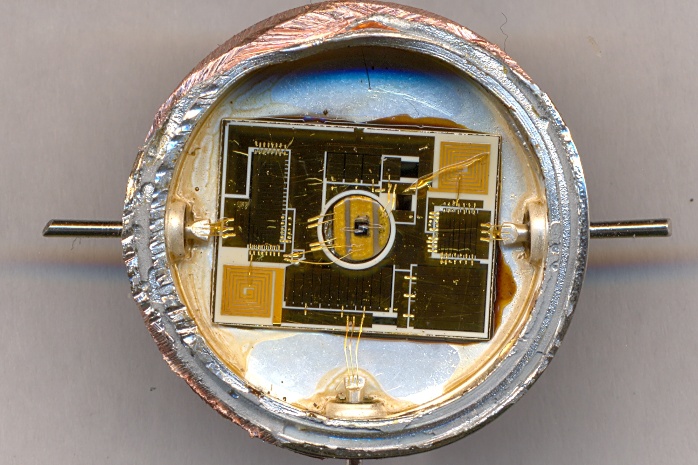

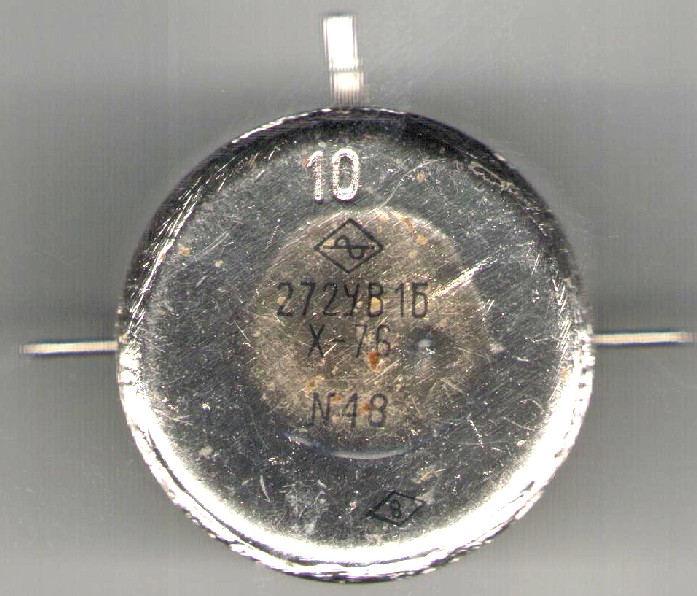

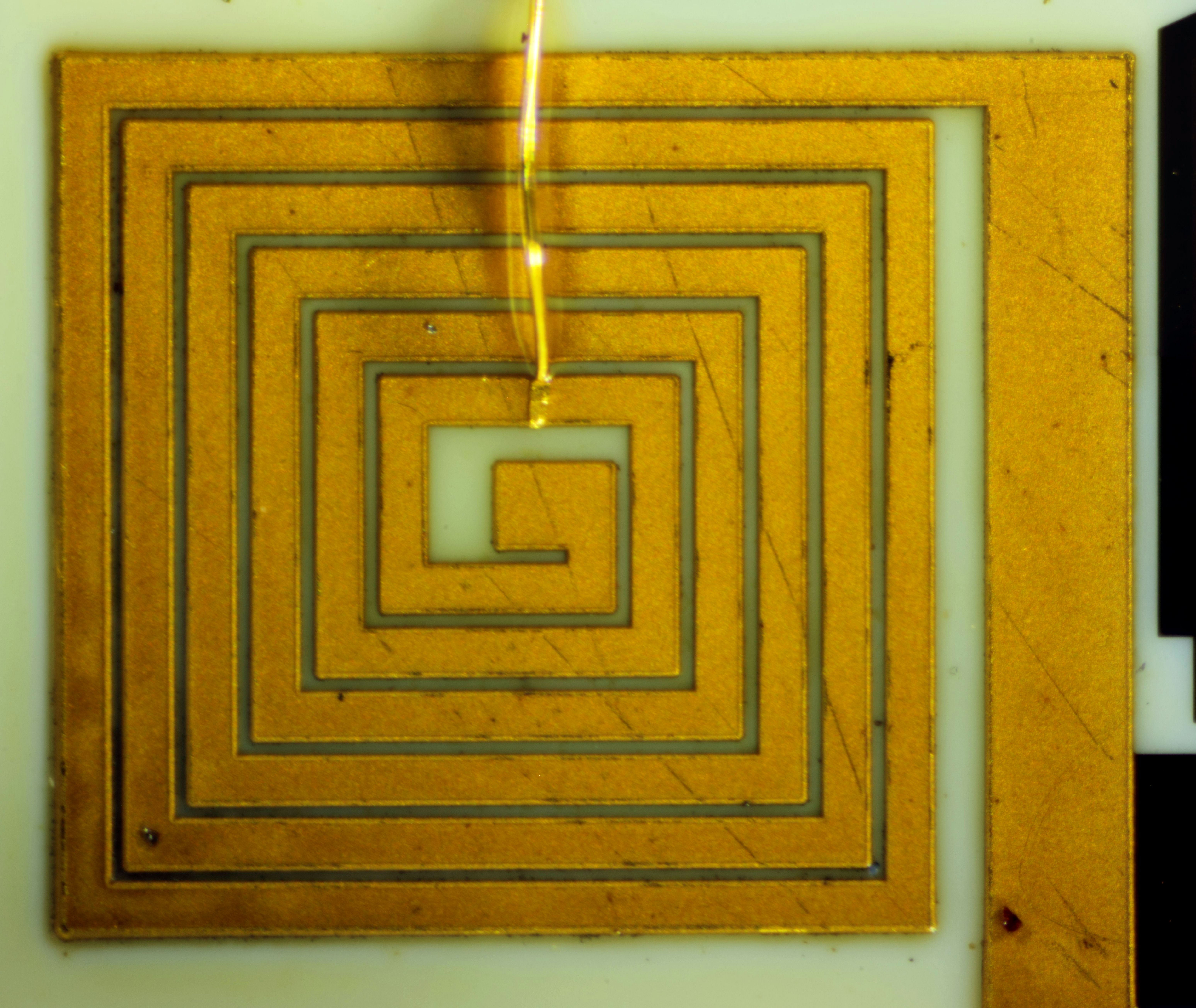

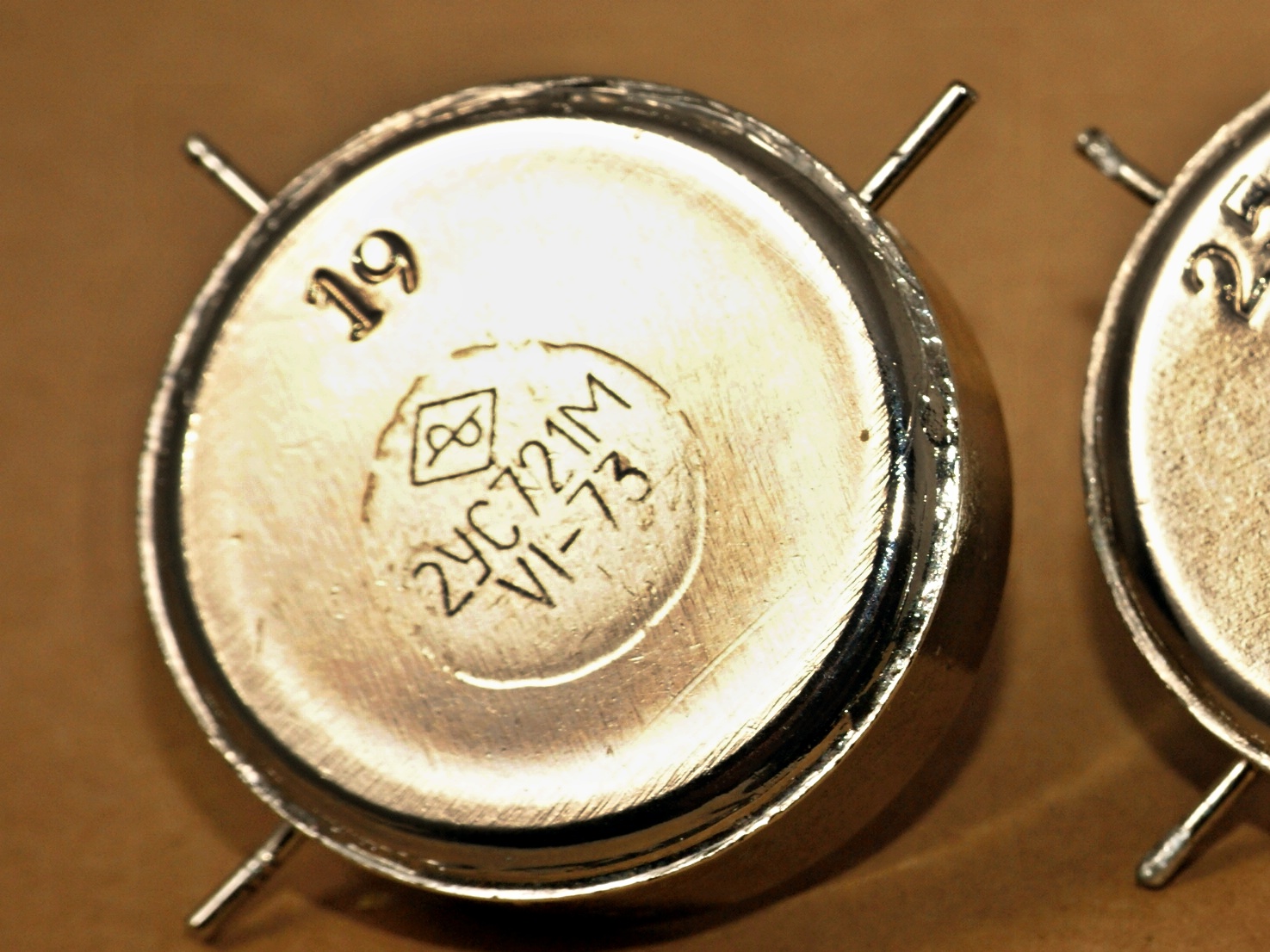

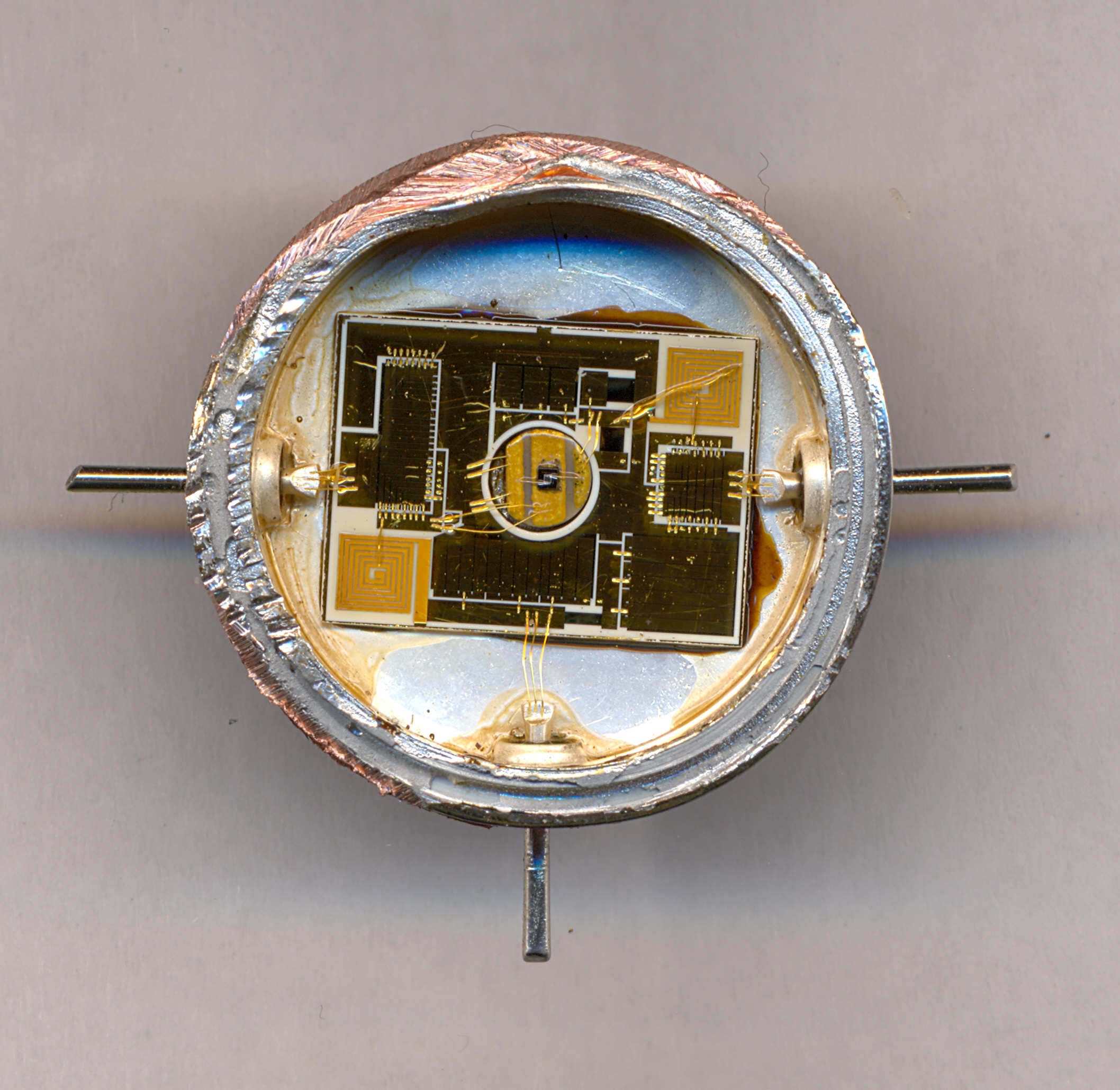

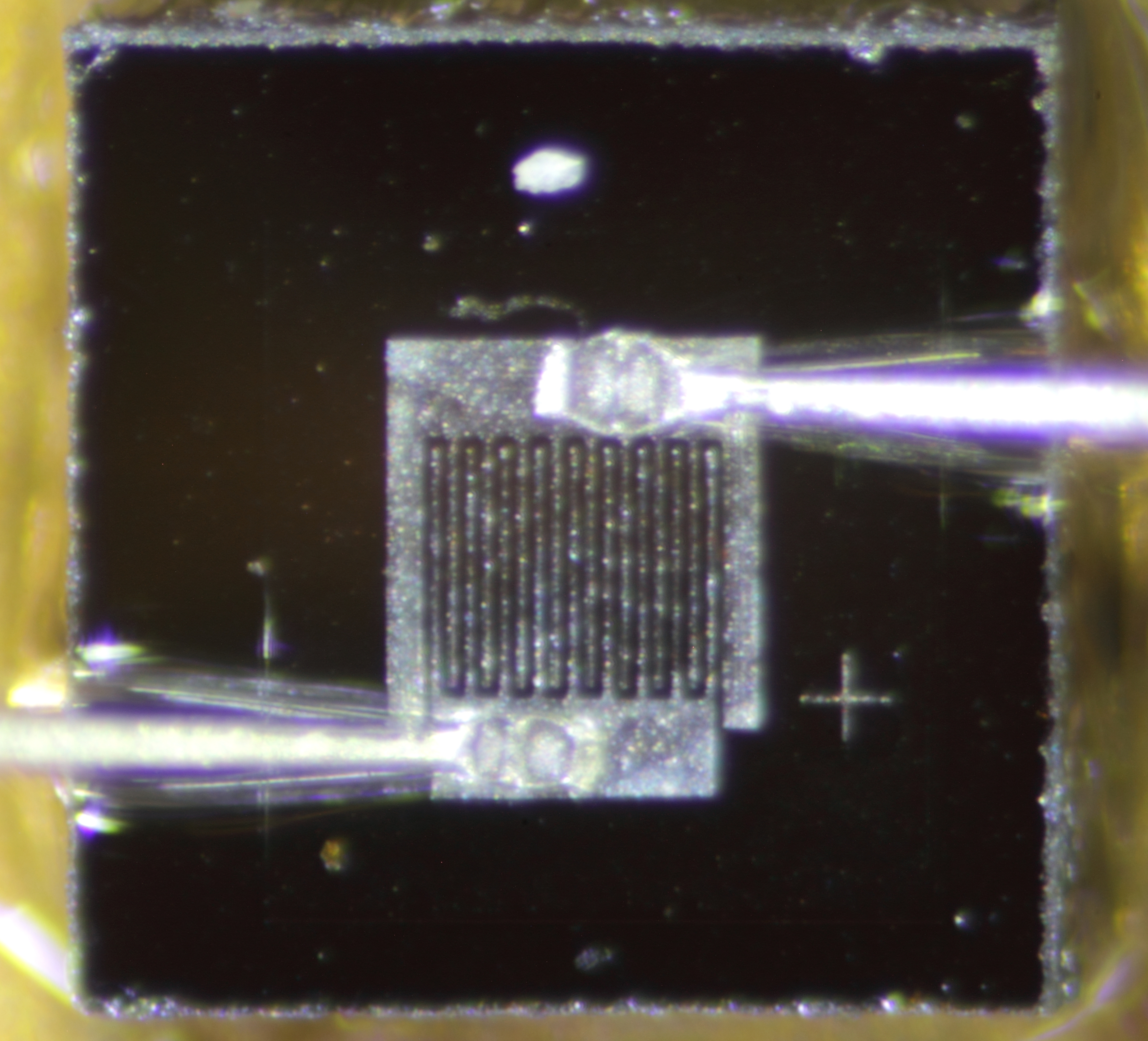

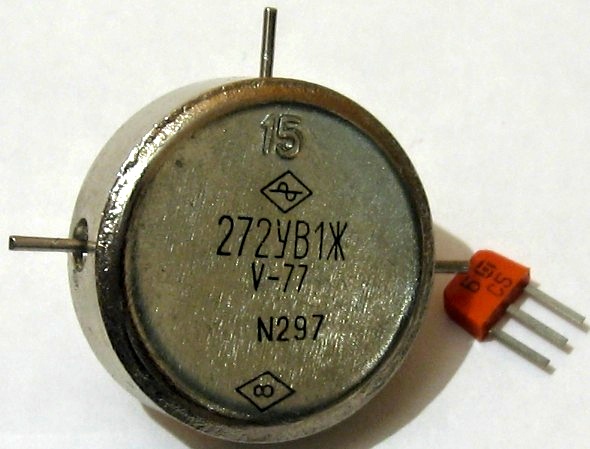

2УС721М, 272УВ1Б, 272УВ1Ж

Электрические параметры

Полоса пропускания
    272УВ1Б 155-165 МГц
    272УВ1Ж 205-215 МГц
    272УВ1М (2УС721М) 245-255 МГц
Потребляемая мощность - не более 4 Вт
Выходная мощность - 0,7-1,0 Вт
Коэффициент усиления мощности - не менее 7,0
КСВн по входу - не более 1,5 (на центральной частоте полосы пропускания)
КПД - не менее 35%


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

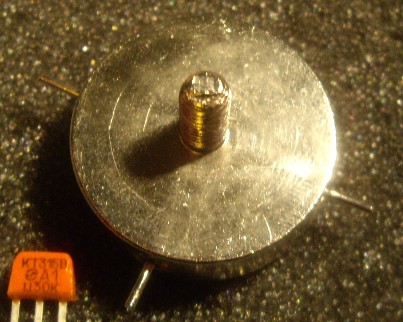

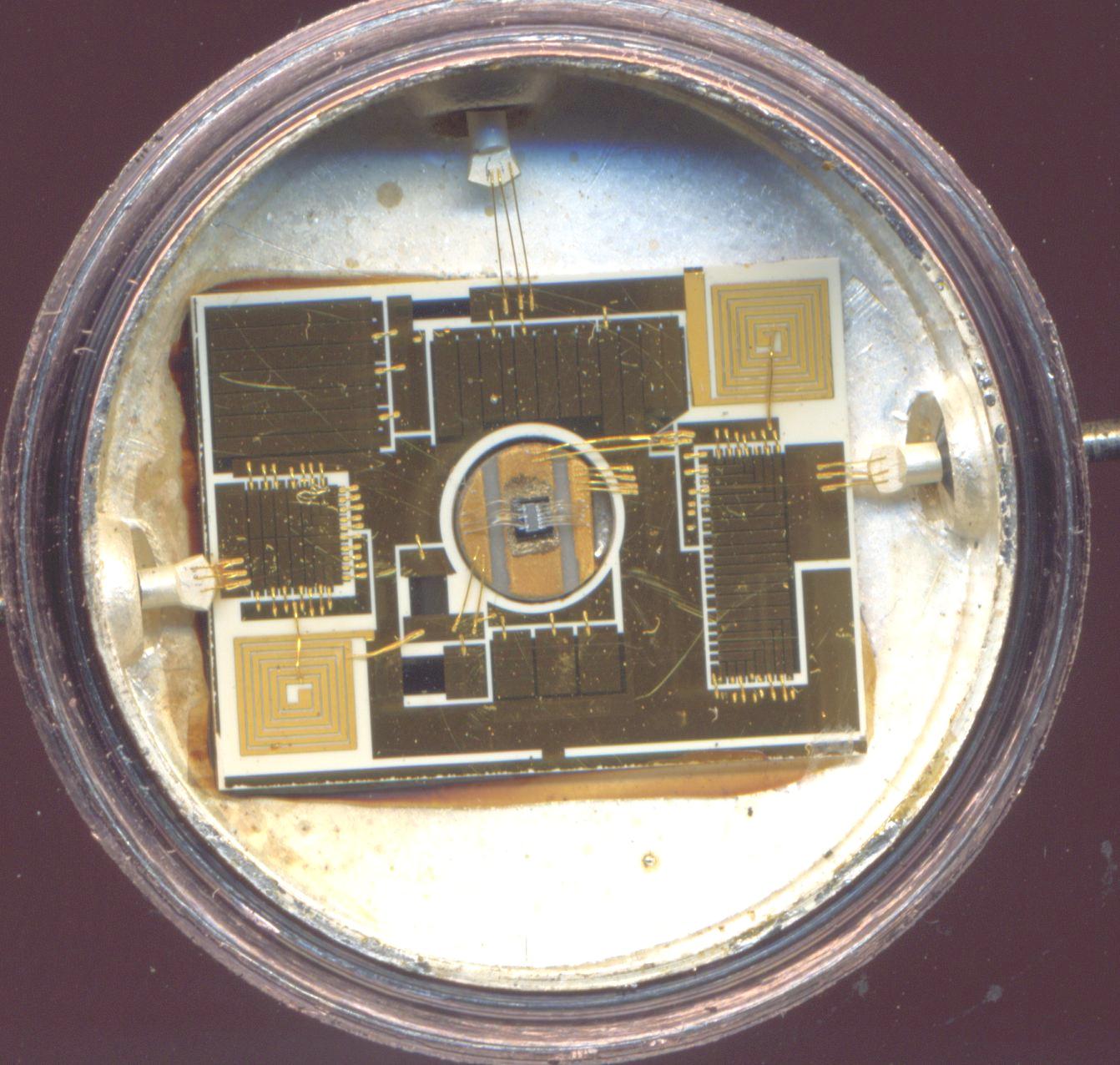

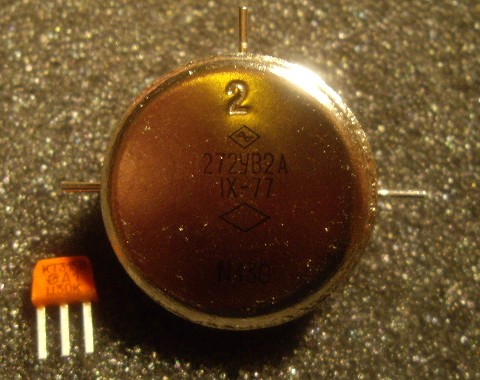

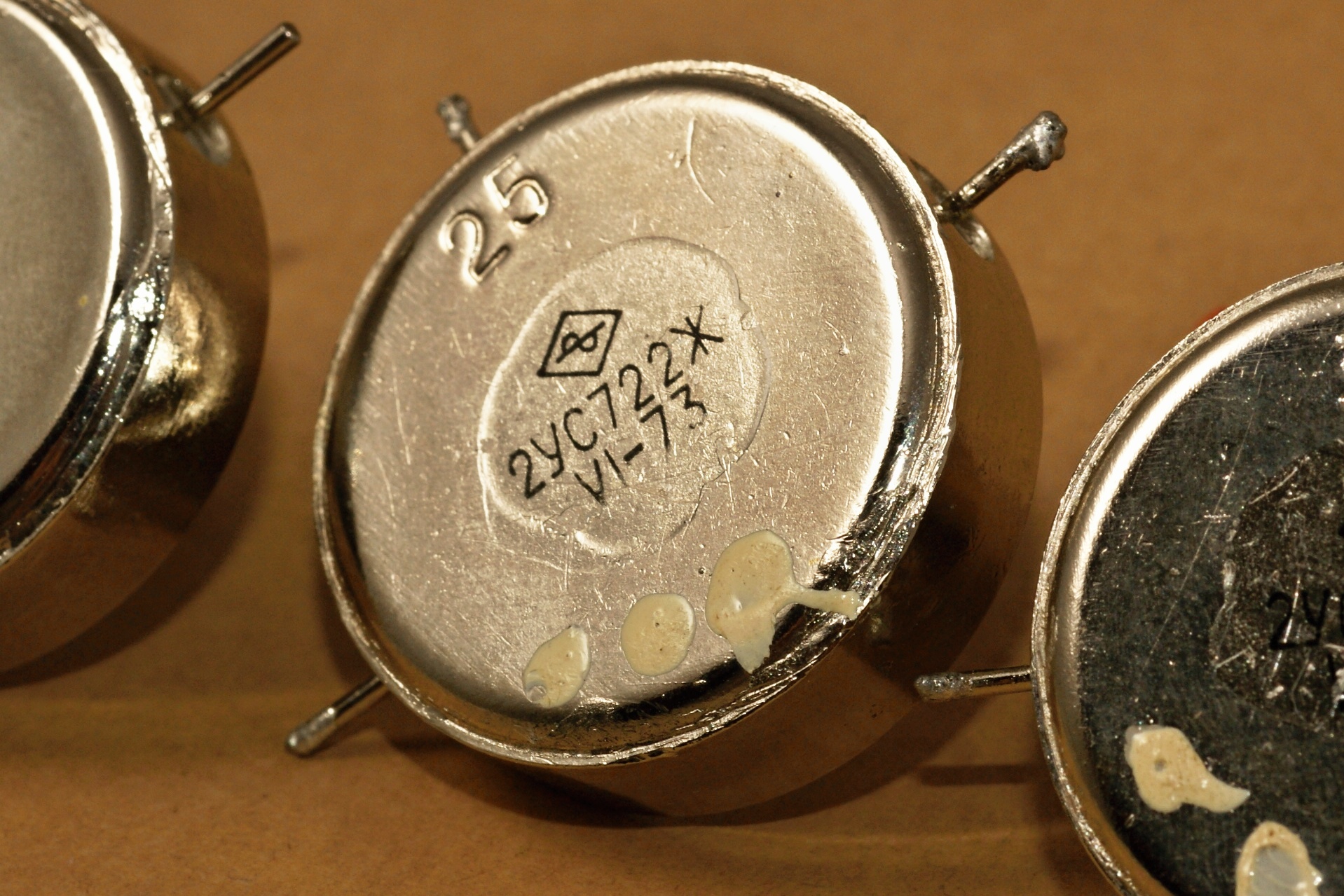

2УС722Ж, 272УВ2А

Электрические параметры

Полоса пропускания
    272УВ2А 145-155 МГц
    272УВ2Ж (2УС722Ж) 205-215 МГц
Потребляемая мощность - не более 9 Вт
Выходная мощность - 2,4-3 Вт
Коэффициент усиления мощности - не менее 7,0 (4,0)
КСВн по входу - не более 1,5 (на центральной частоте полосы пропускания)
КПД - не менее 33%


(фото Валерия Грищенко)


(фото Валерия Грищенко)

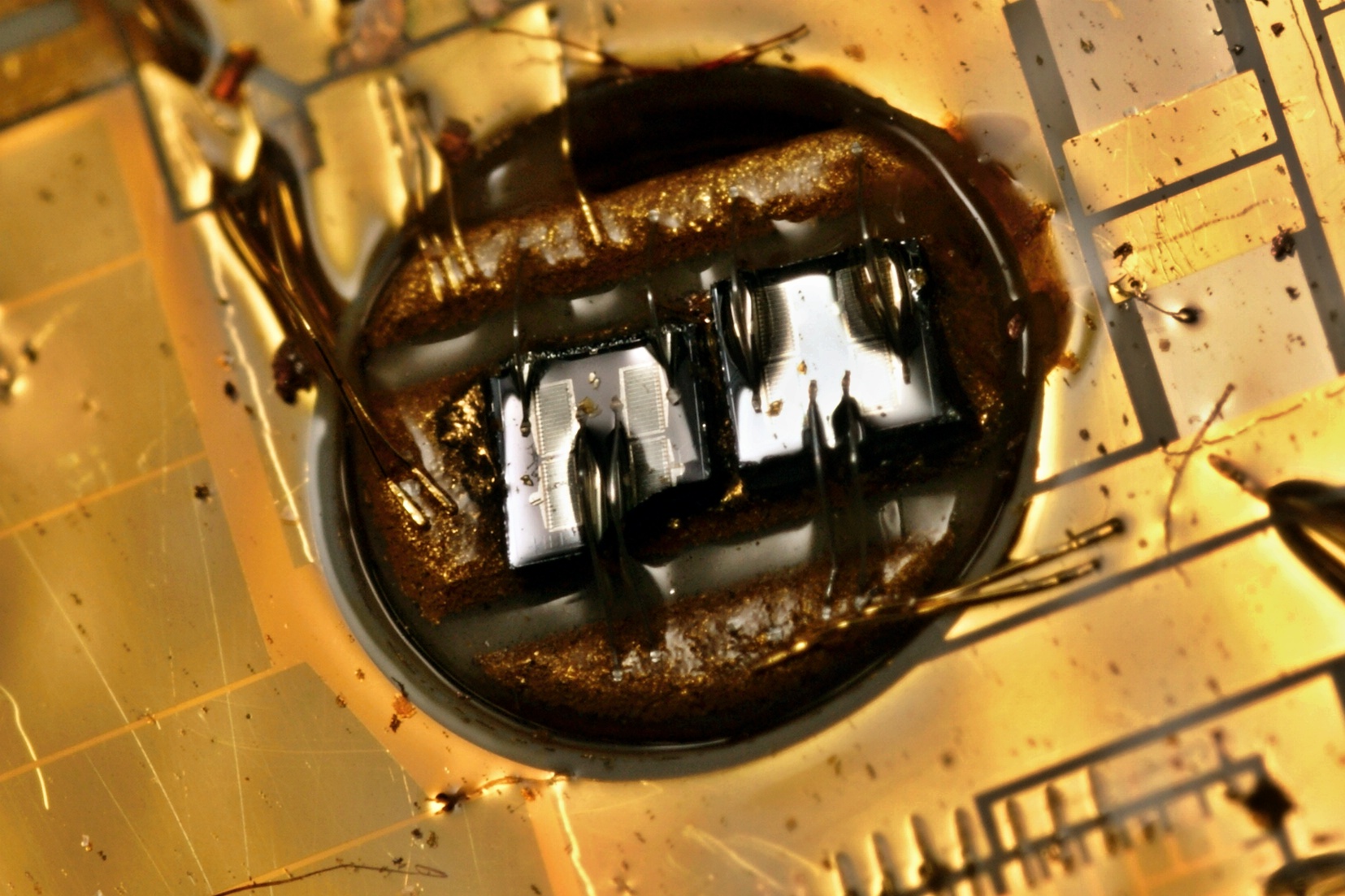

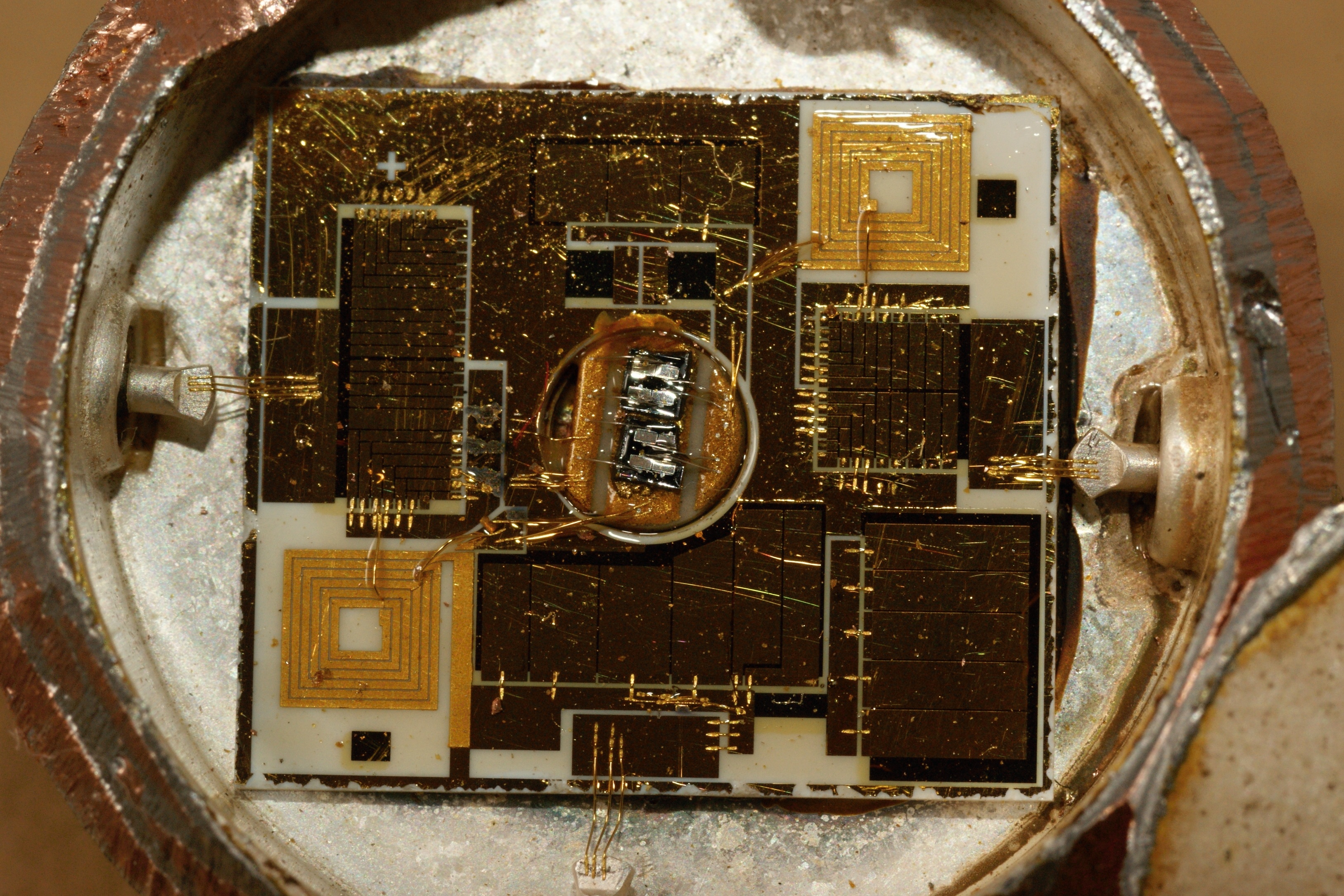

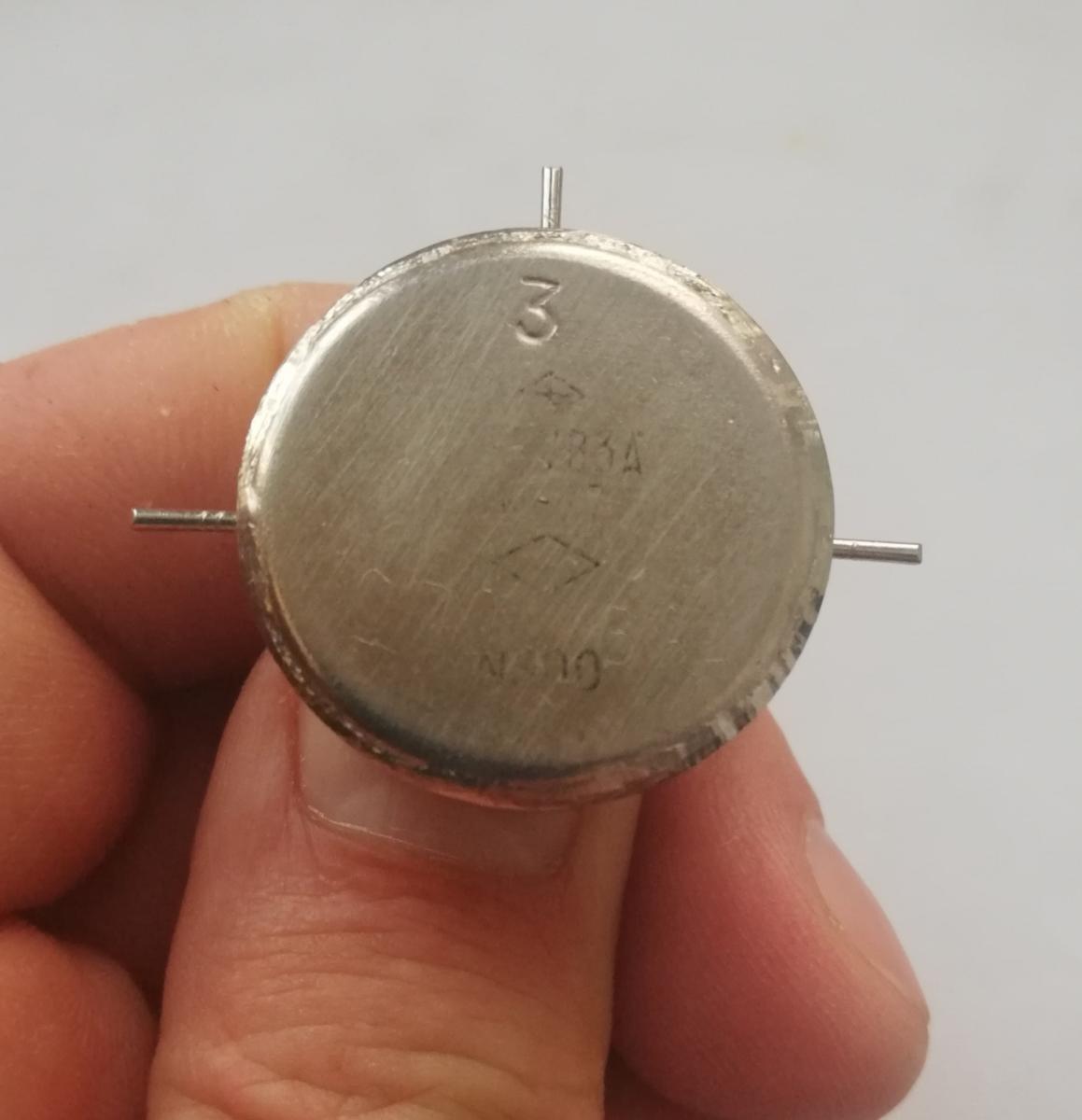

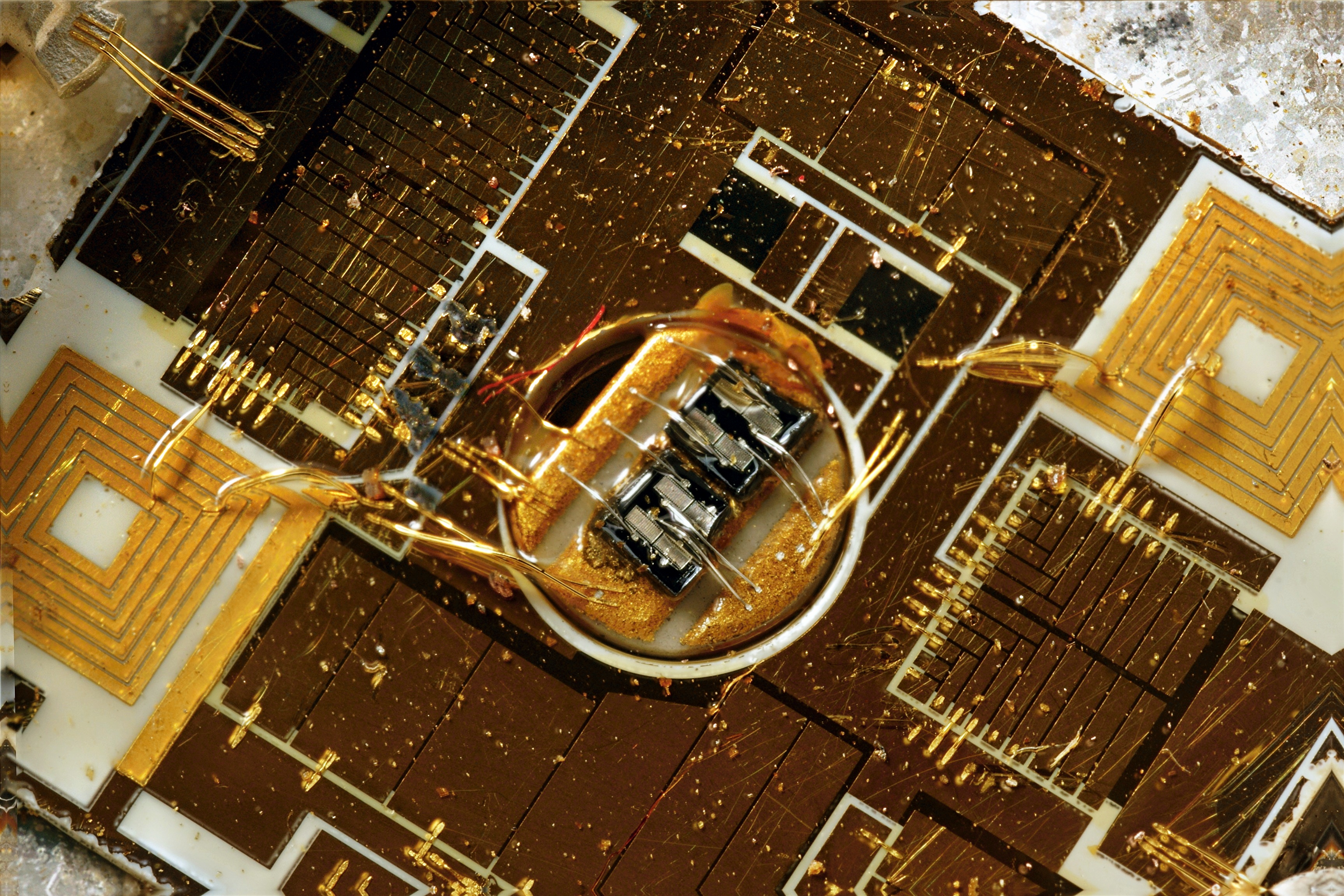

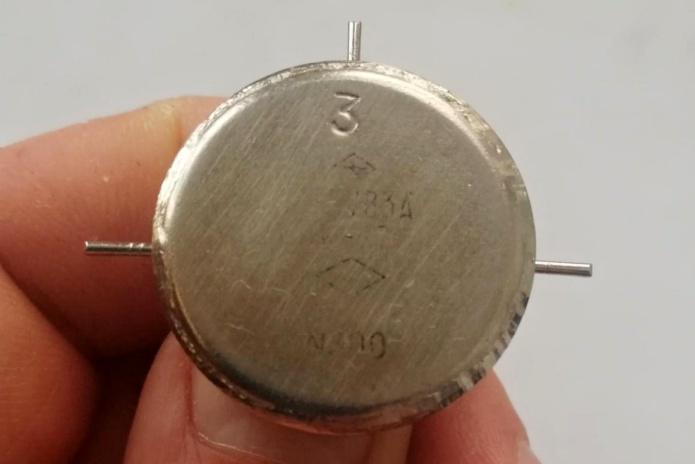

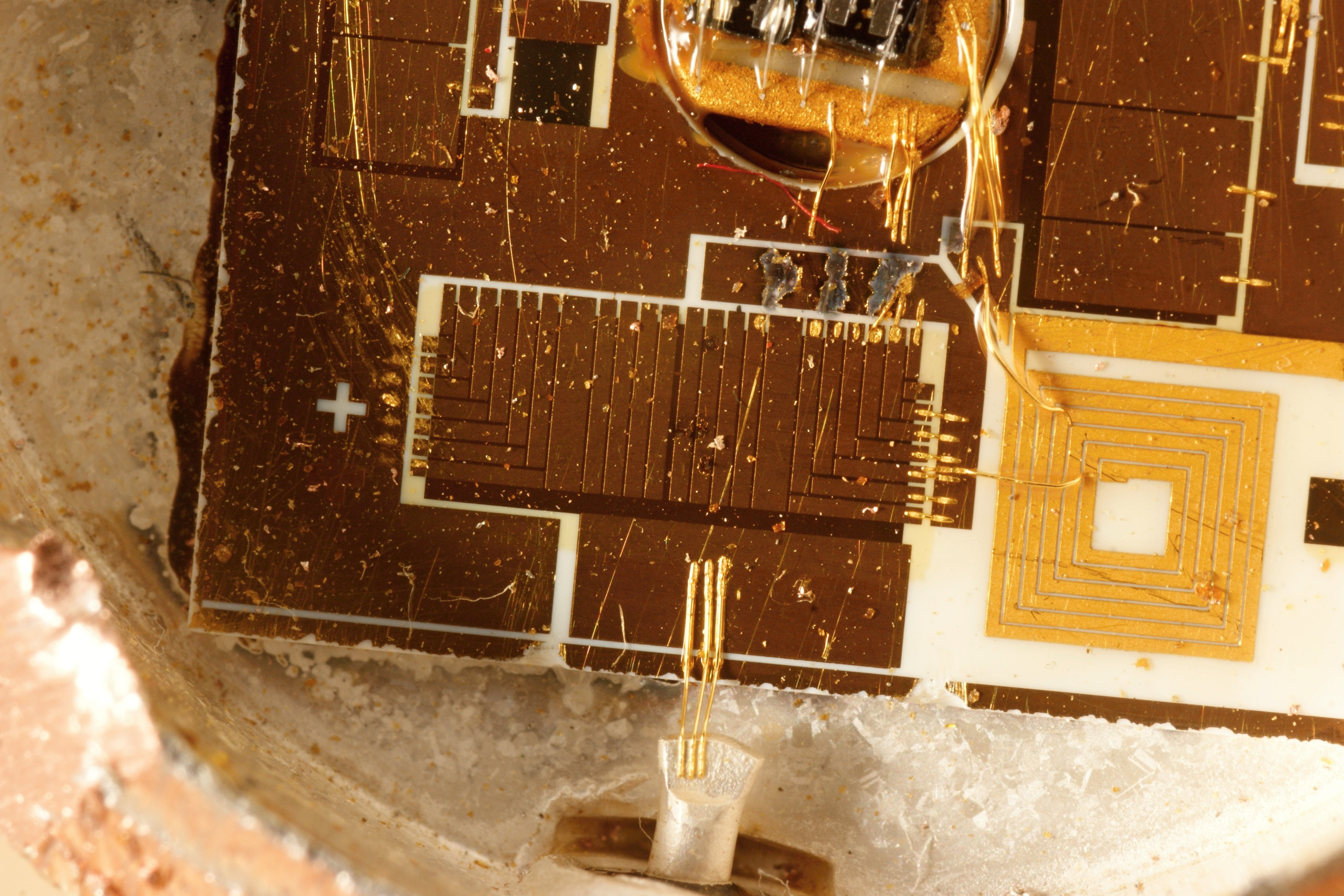

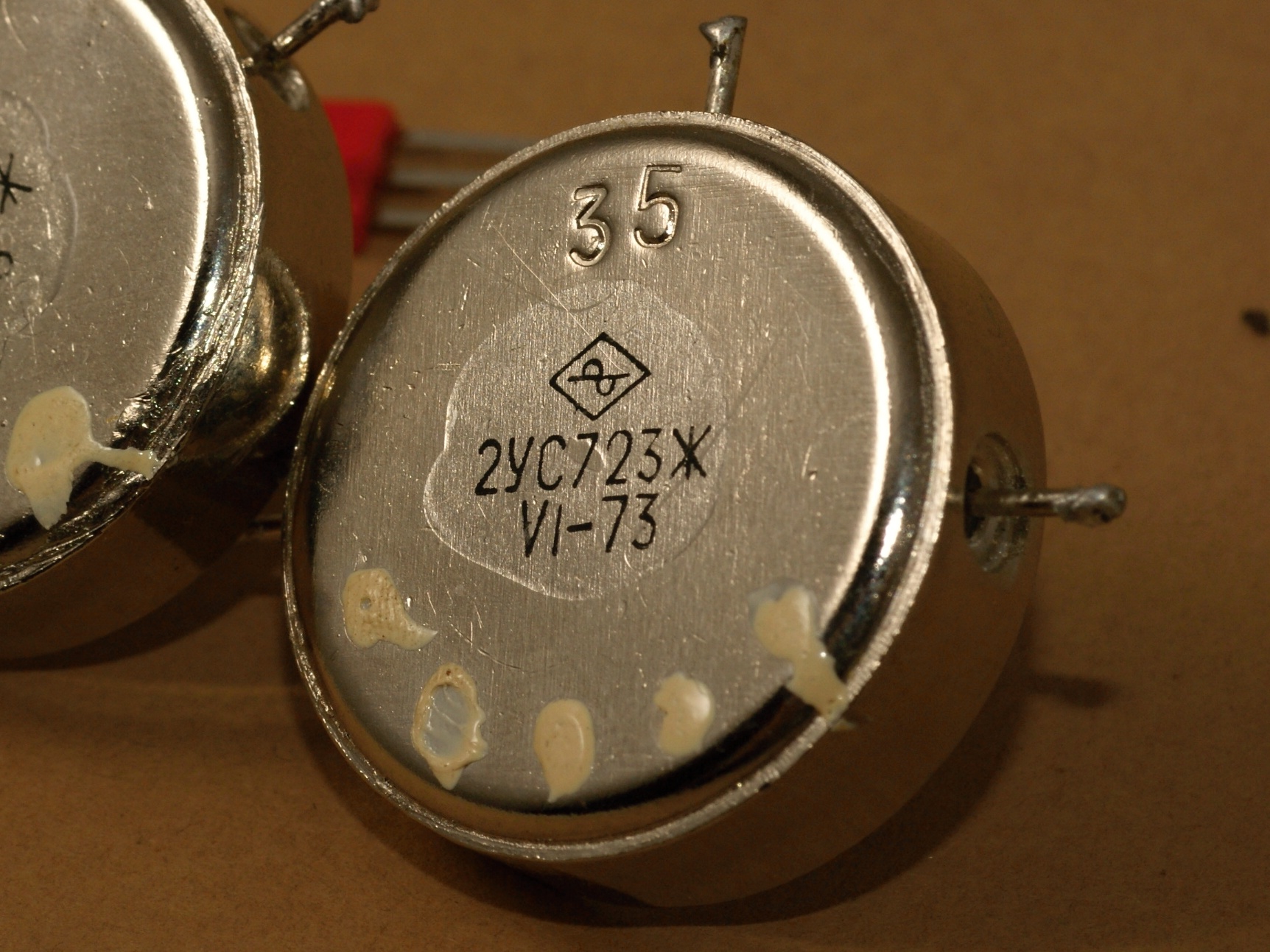

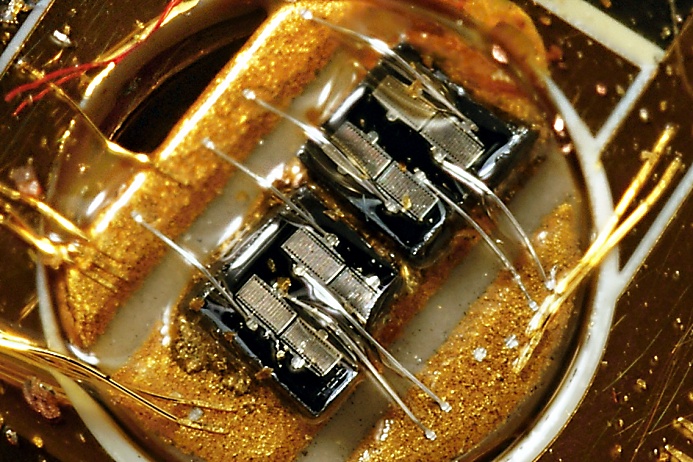

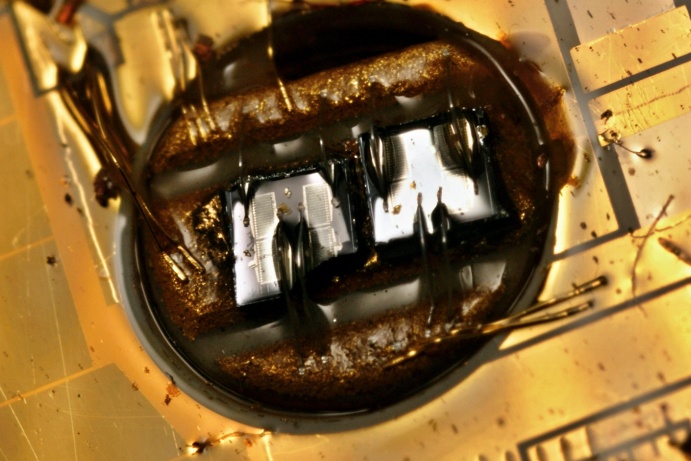

2УС723Ж, 272УВ3А

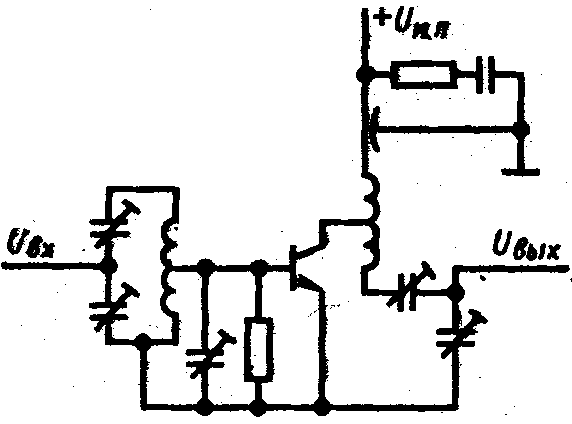

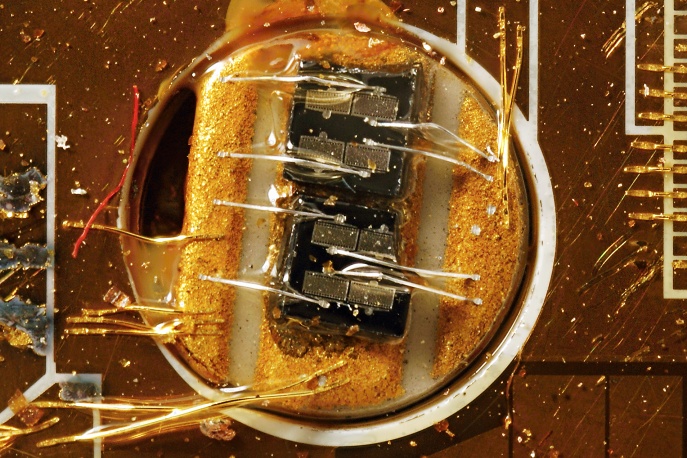

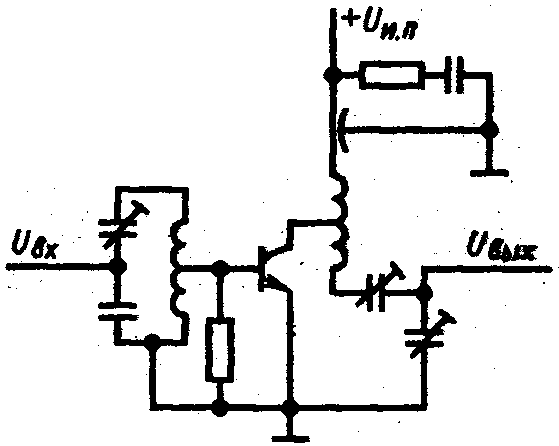

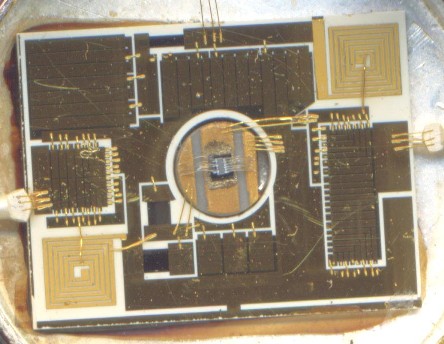

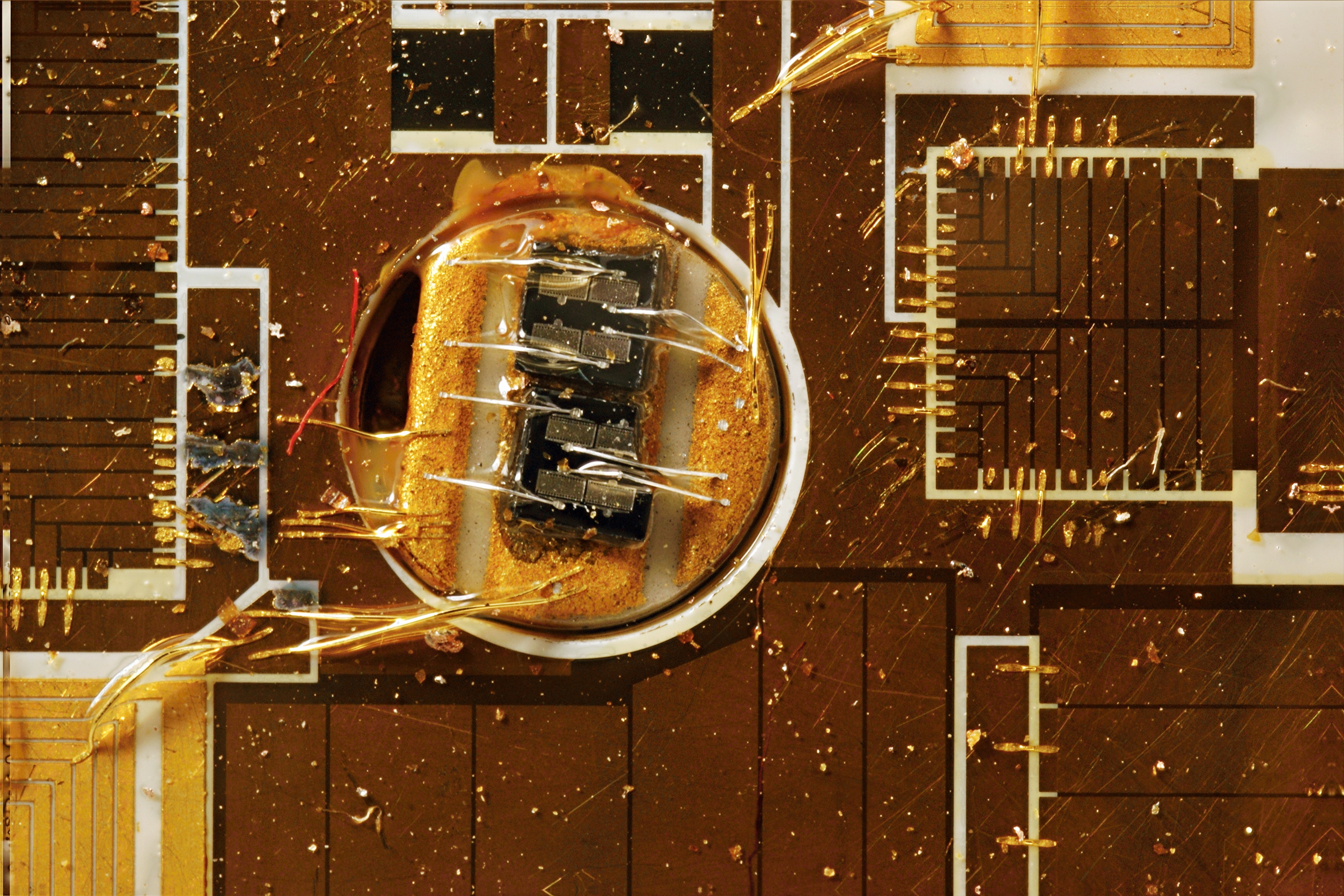

272УВ3 представляют собой "разогнанные" по мощности версии УВ2, принципиальная схема у них одна и та же. При этом, хотя на схеме указан одиночный транзистор, но на самом деле микросхемы имеют многокристальную конструкцию, с параллельным включением. Заводской паспорт от них.

Электрические параметры

Полоса пропускания 2УС723Ж 205-215 МГц, 272УВ3А  145-155 МГц
Потребляемая мощность - не более 25 Вт
Входная мощность - не более 3 Вт
Выходная мощность - не менее 8 Вт
Коэффициент усиления мощности - не менее 3,2
КСВн по входу - не более 1,5 (на центральной частоте полосы пропускания)
КПД - не менее 42%


(фото с Форума радиодеталей)
