"новая" 248ая серия

248ая серия применяется в авиационной технике. Подробностей по ней нет. Производитель у большинства схем - питерское "НИТИ-Авангард".

Под тем же номером (248) в первой половине 70-х годов выпускалась 448ая серия. Вообще, с нумерацией этой серии есть загадки. Так, к примеру, известно, что 248УР1 и 848УР1 - одна и та же микросборка. Возможно, и вся остальная 848ая серия совпадает с этой?

248АА1 248АП1 248КП3 248УВ1 248УИ4 248УП1 248УР1
248АГ1 248АП2 248УП2

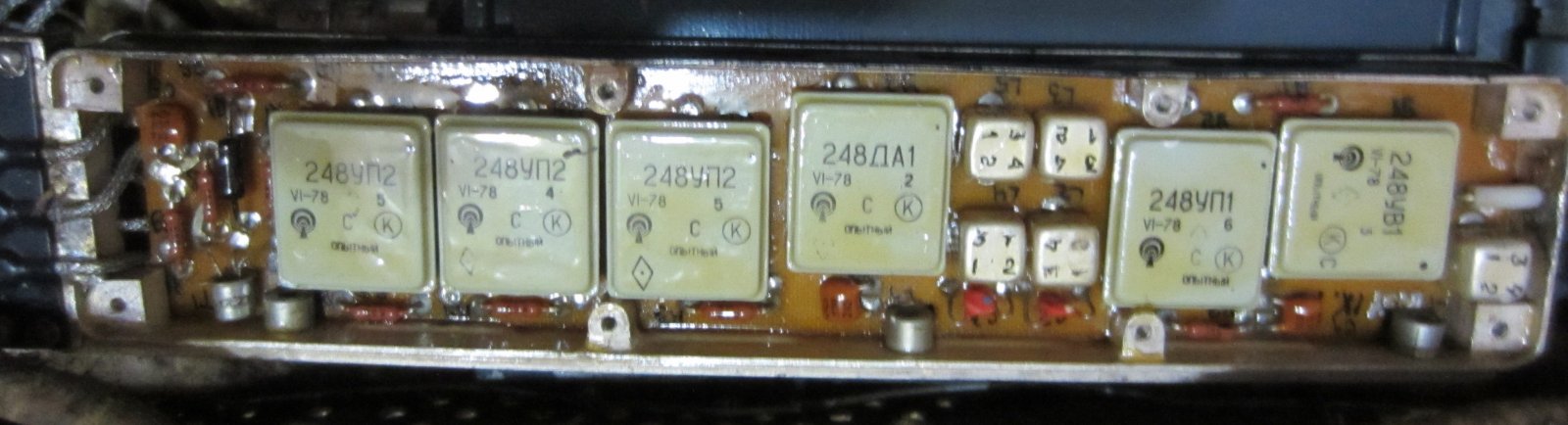

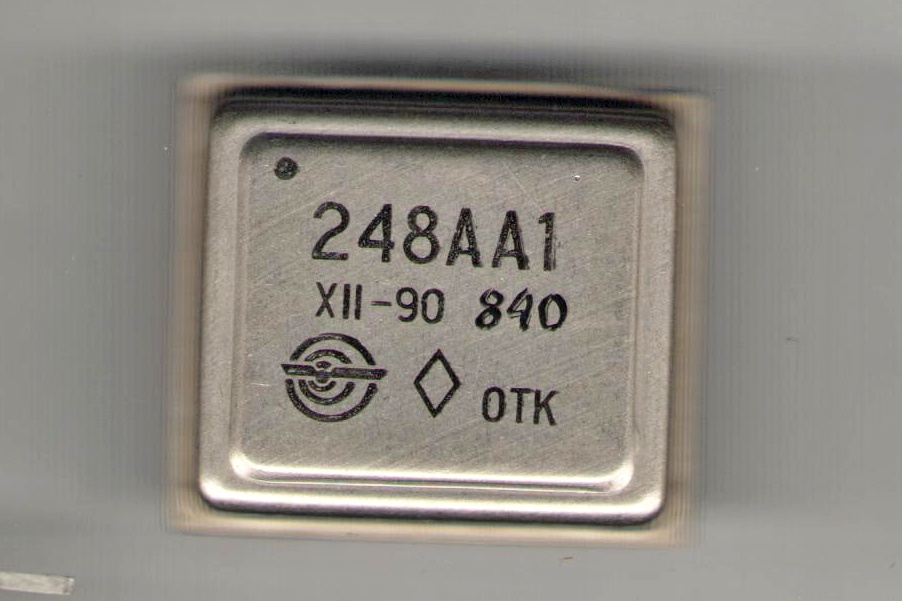

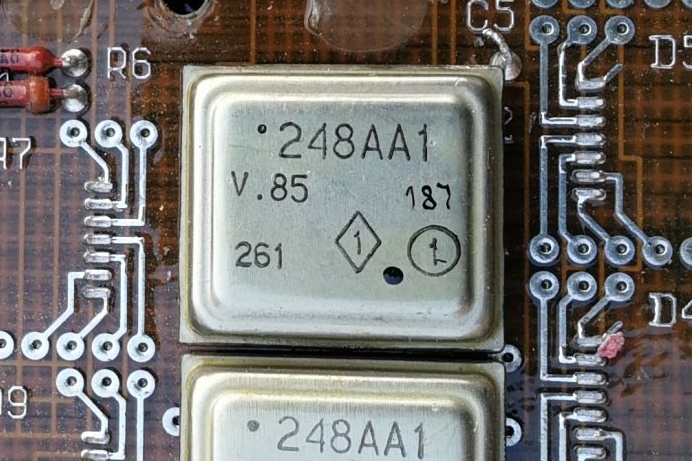

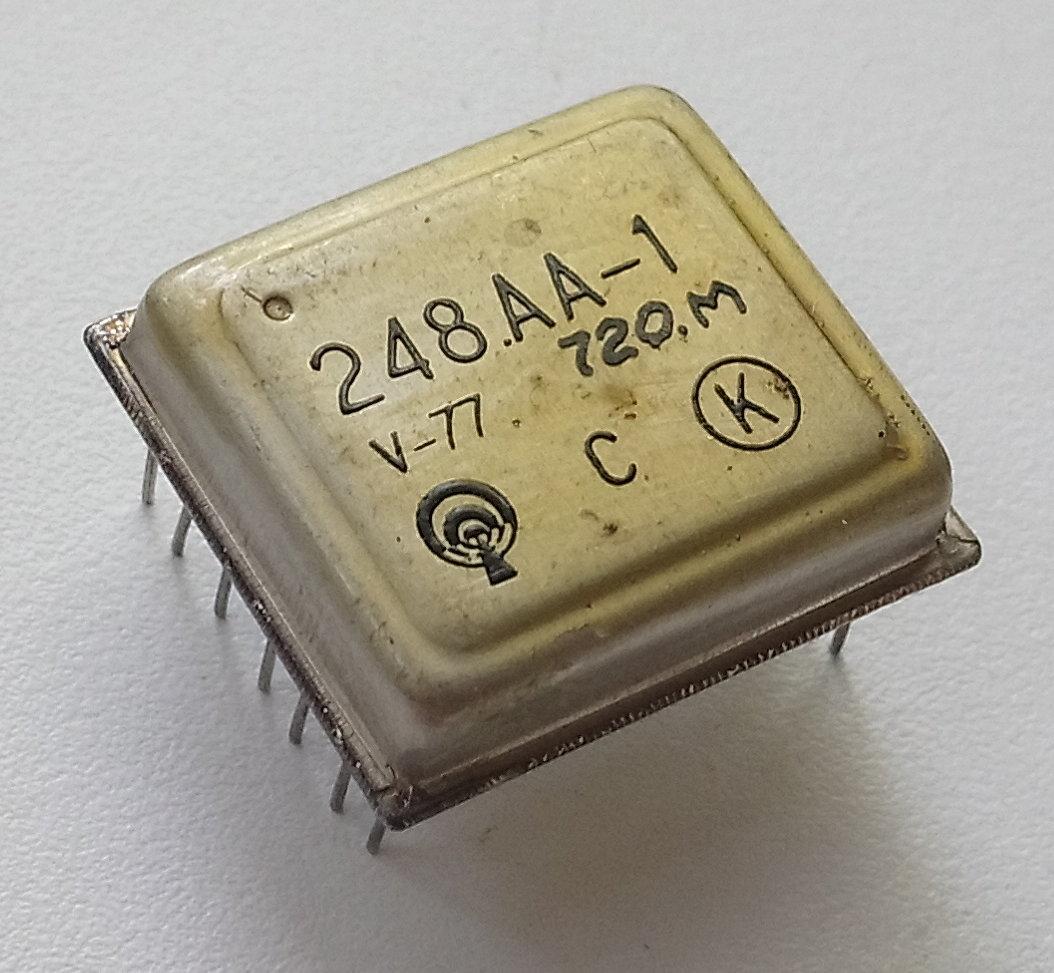

248АА1

Ситуация с этой микросхемой довольно любопытна. Разработана она была ленинградским ВНИИ Радиоаппаратуры и это пока единственная известная мне микросхема серии, выпущенная не только в Питере, но и киевским заводом "Радиоизмеритель", и московским НИИ Радиоприборостроения.

И еще. В известном справочнике "Все отечественные микросхемы" её назначение описано как "формирователь сигналов".

С другой стороны, вот цитата из книги «Ферритовая память ЭВМ “Урал”» (Пенза, 2006 г.) :

"Схемы на транзисторных ключах тока с трансформаторной входной связью в течение многих лет были доминирующими в цепях возбуждения шин ферритового куба.
...
В «Авангарде» (Ленинград) при использовании гибридной технологии сумели радикально минимизировать размеры такого ключа. В одном 29-контактном корпусе микросхемы 248АА1 поместили четыре ключа. ... В модифицированном варианте микросхемы 248АА1 использован 15-контактный корпус 153-15-1 с допустимой мощностью рассеяния 1 Вт. По нашим сведениям, в 1976 году уже велось изготовление 10000 микросхем 248АА1, и наши потребности можно было бы удовлетворить."

Гм. И где правда?...

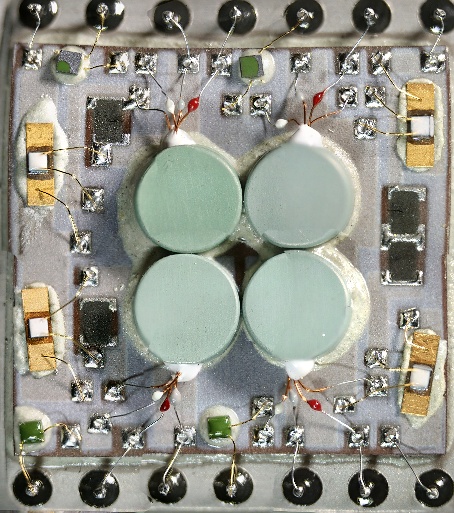

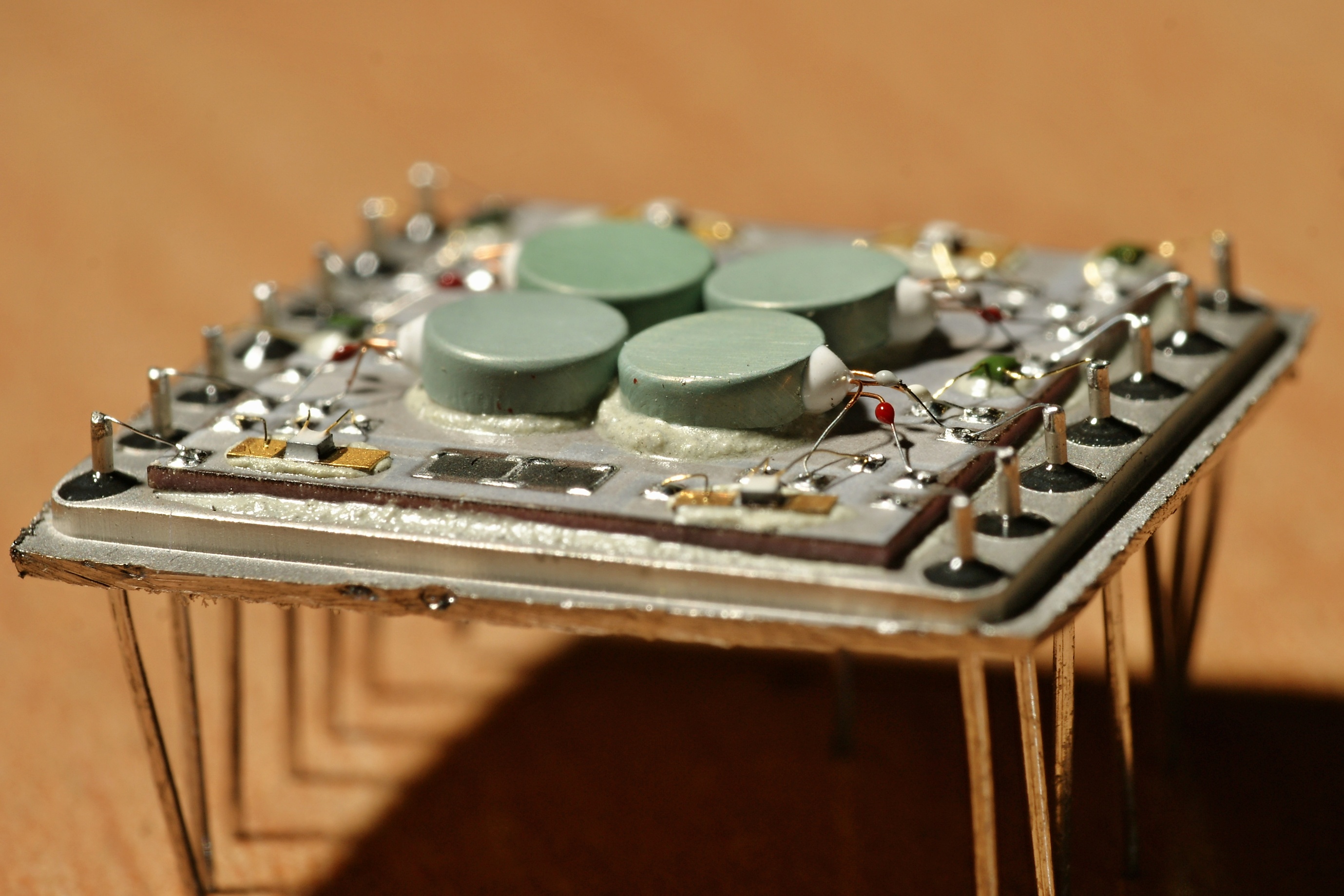

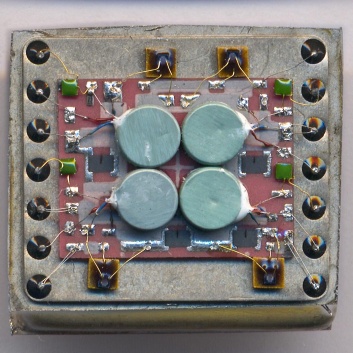

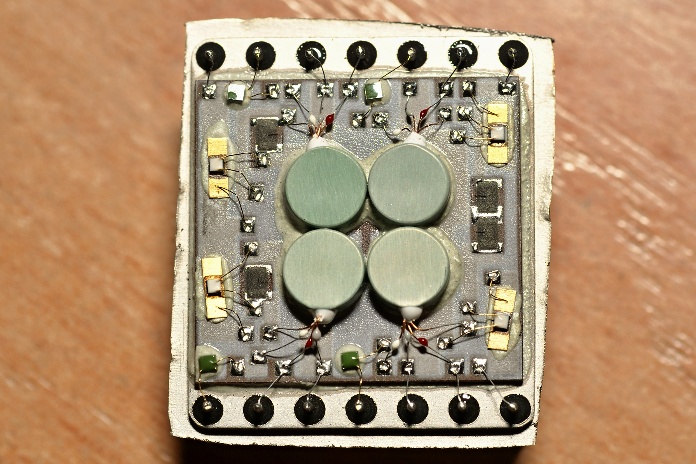

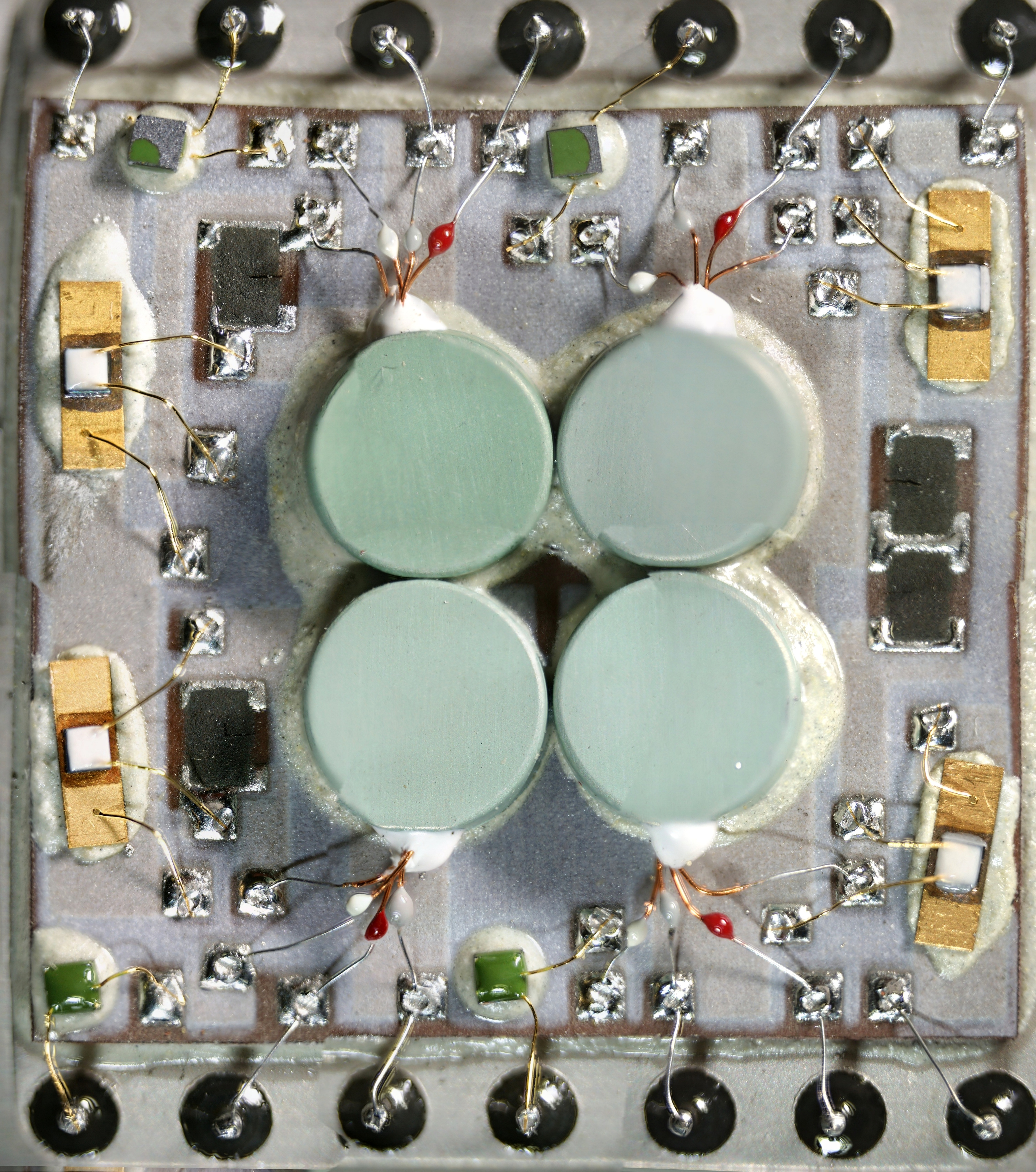

Судя по результатам вскрытия, я за второй вариант:

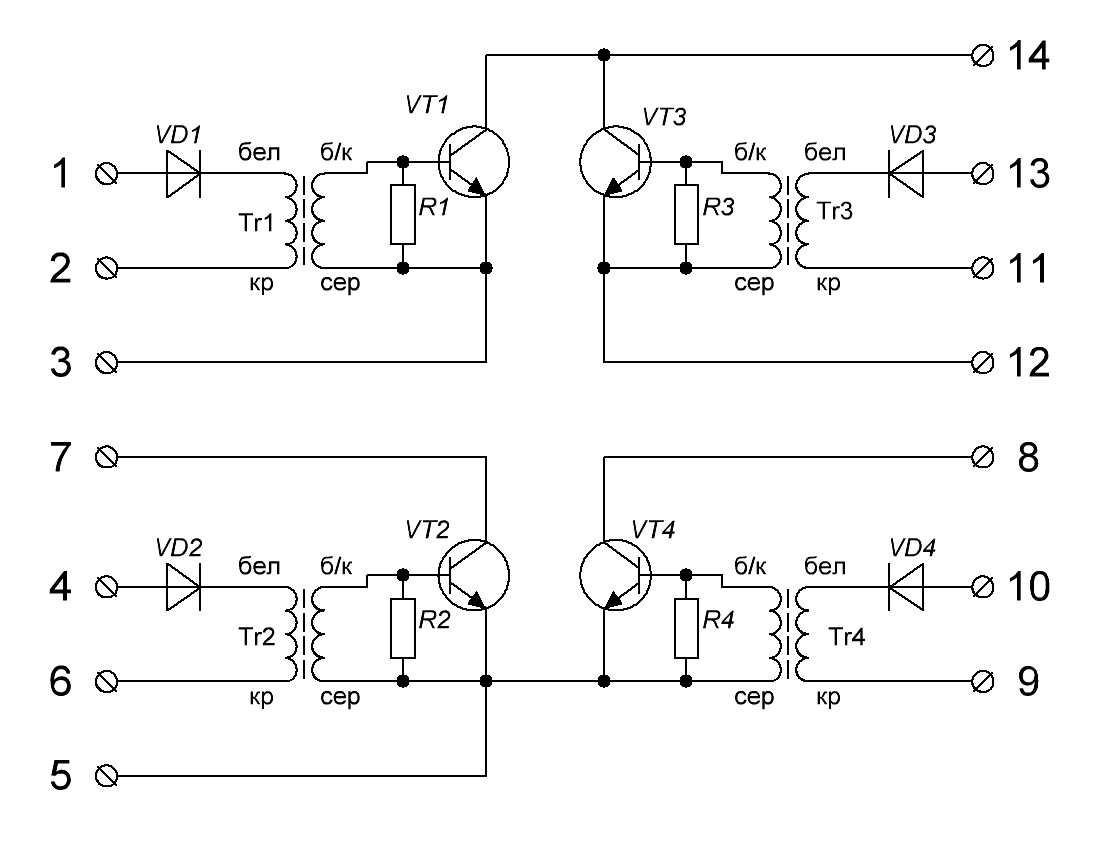

Принципиальная схема, восстановленная по этим фото, выглядит так:

Миниатюрные трансформаторы - скорее всего, какие-то из серии ТИИ3. Транзисторы - 2Т625АМ-2.

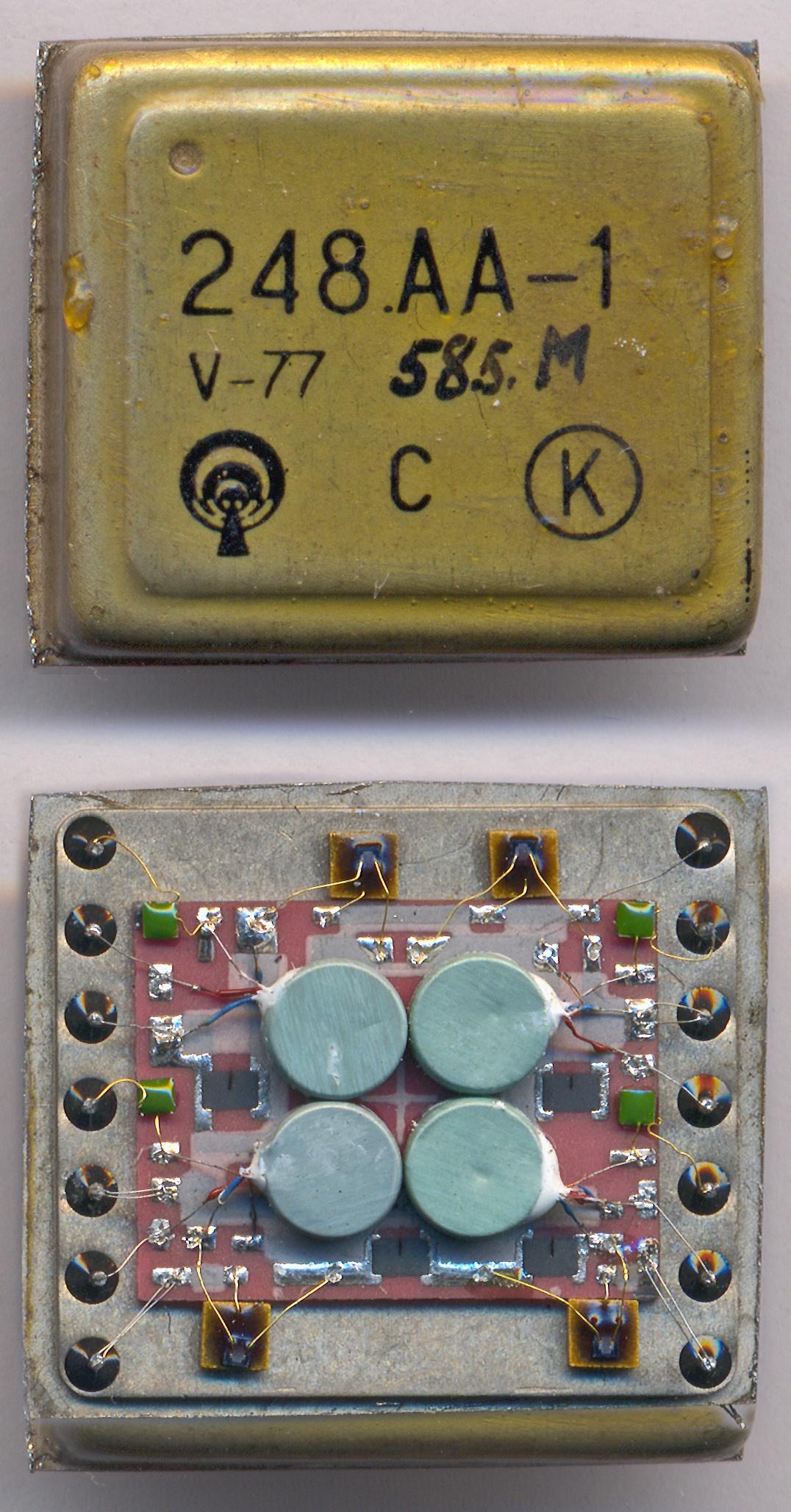

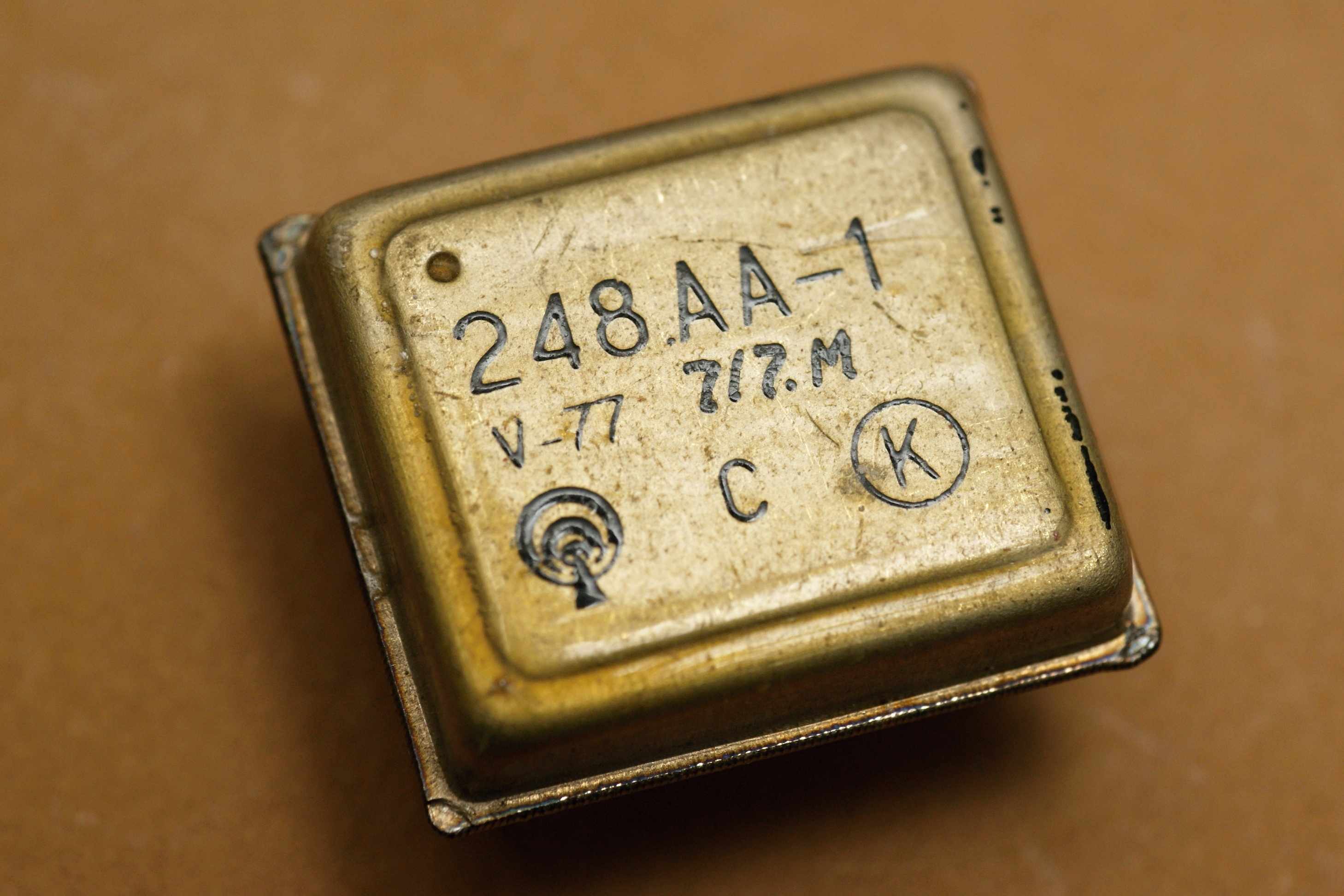

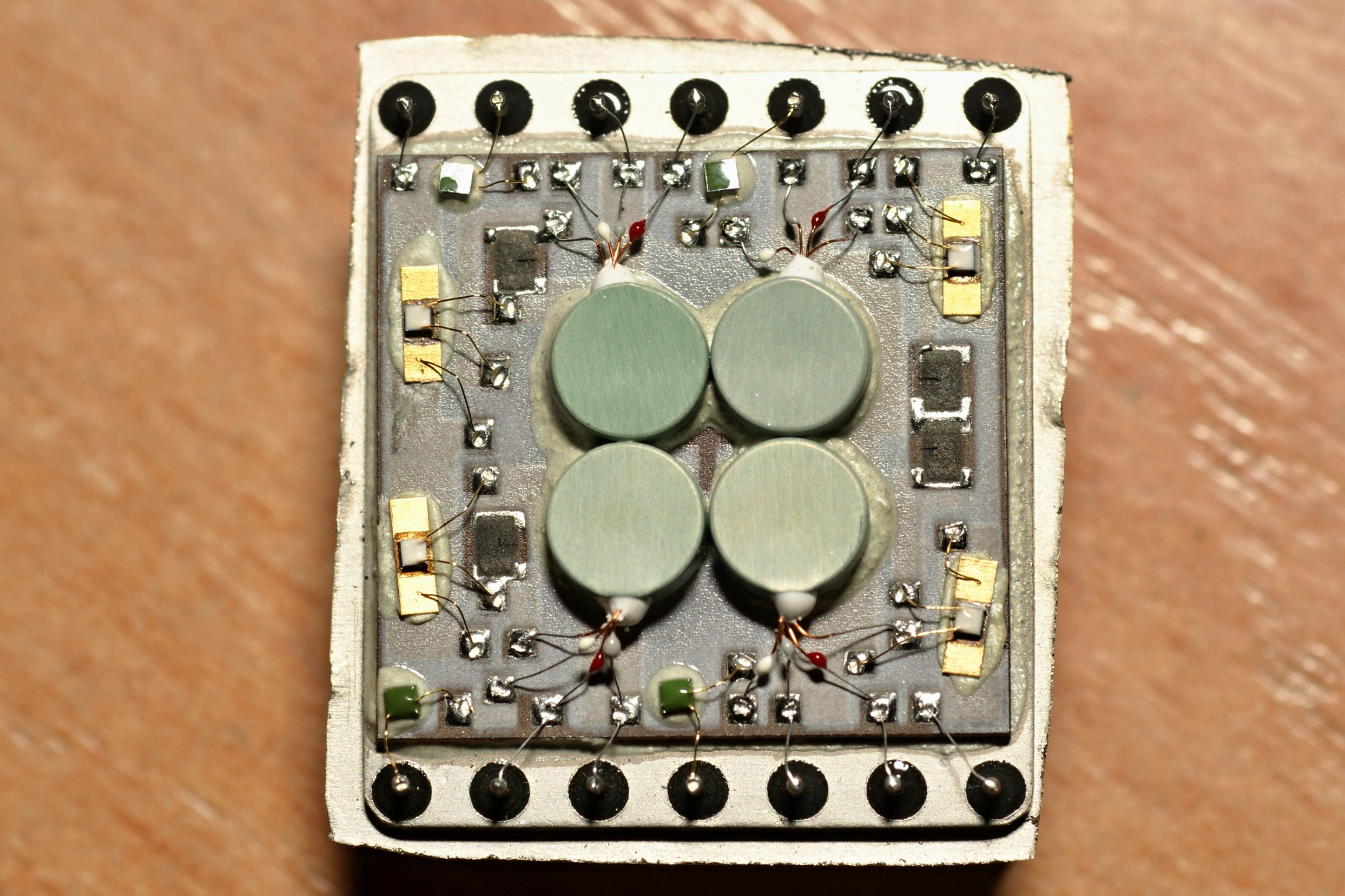

В микросборках ранних выпусков транзисторы были иные:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

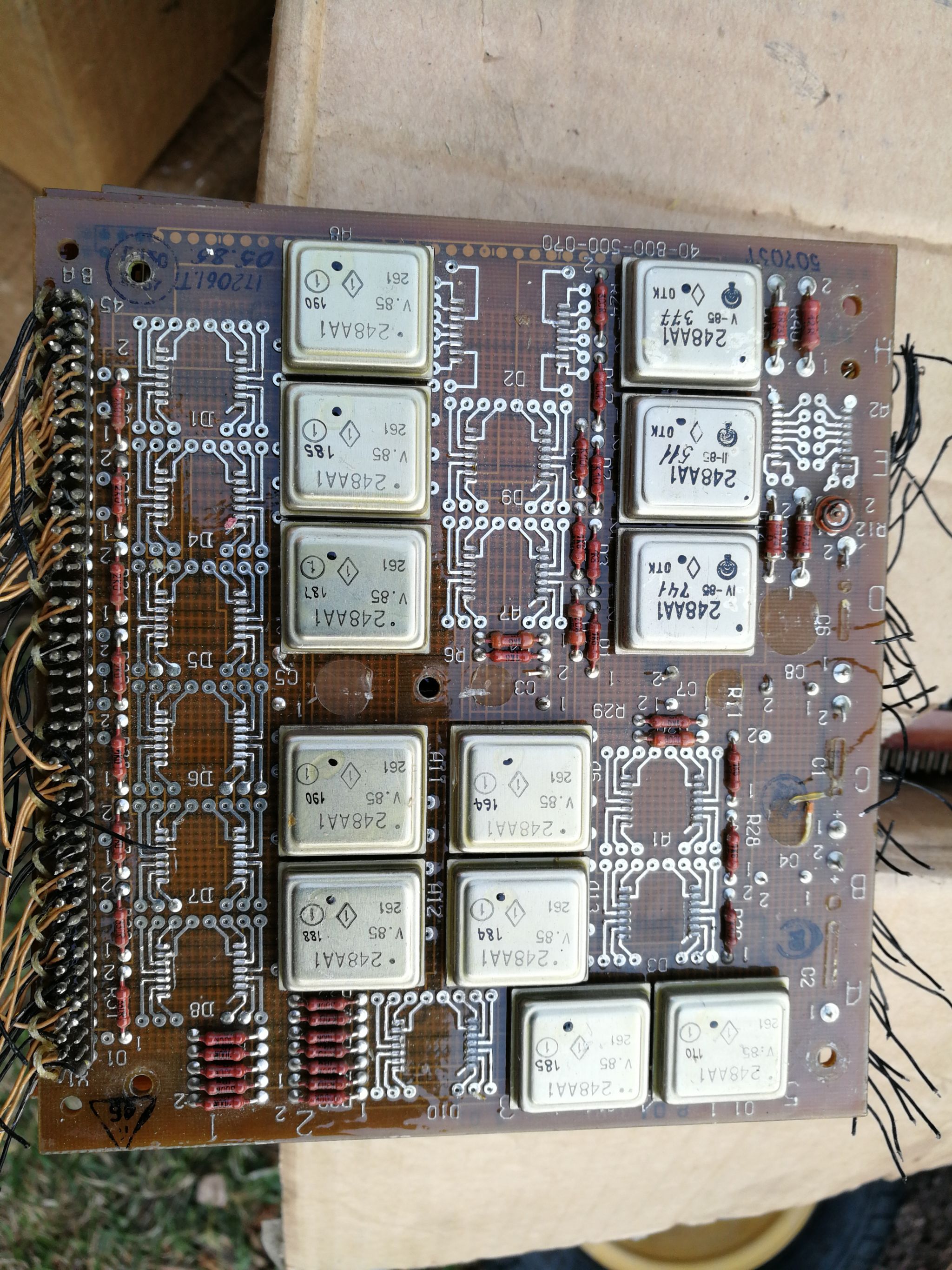

(фото с аукциона Мешок)

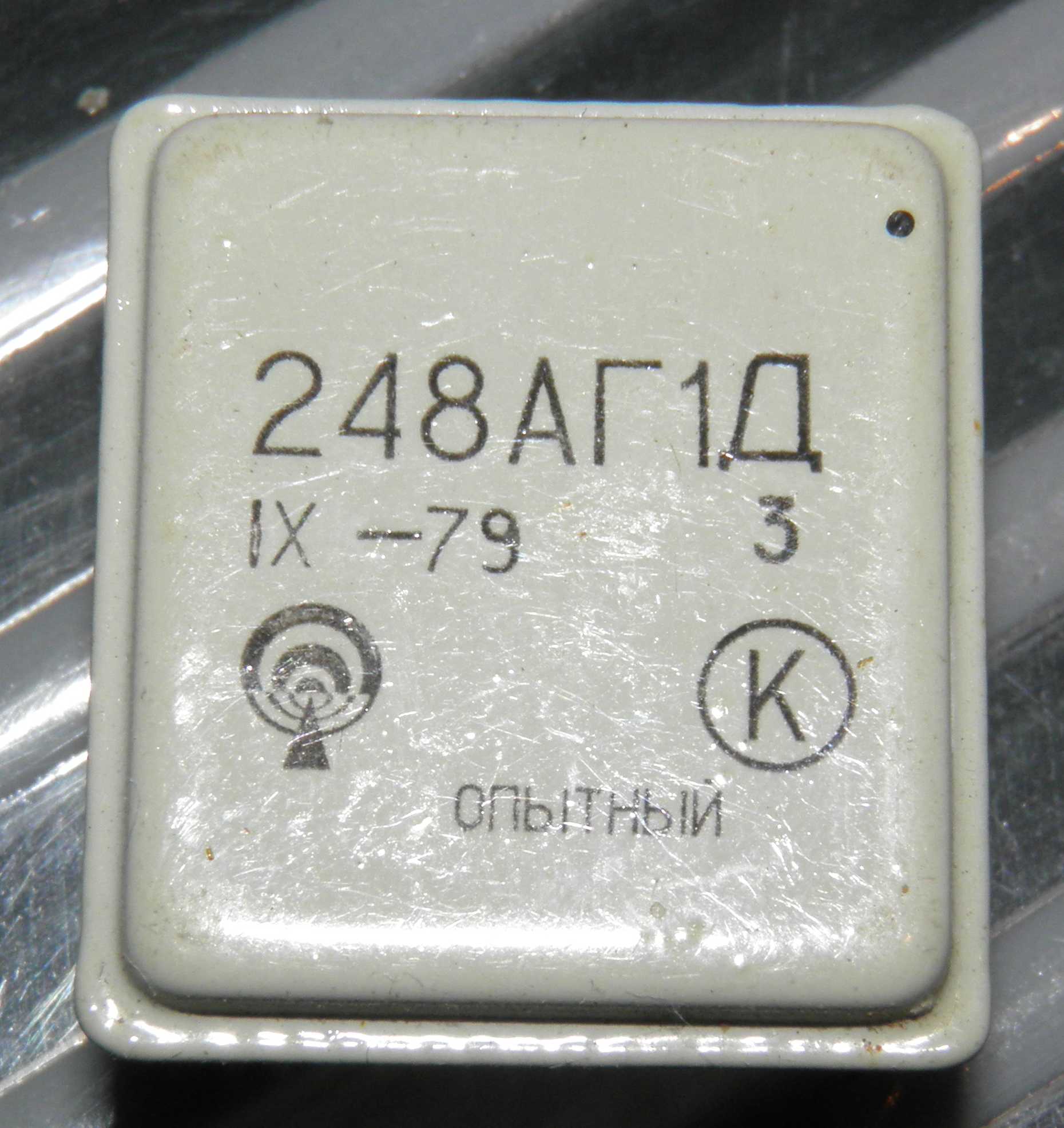

248АГ1Д

Назначение - формирователь импульсов прямоугольной формы.
(фото от Alex_lv)

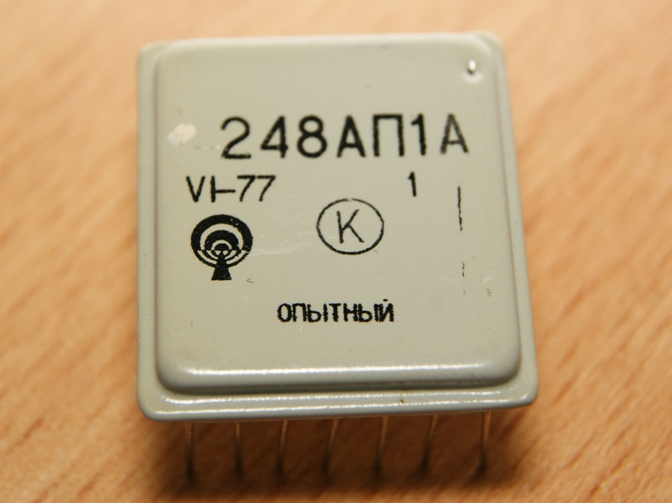

248АП1А

Назначение - формирователь импульсов пилообразного напряжения.

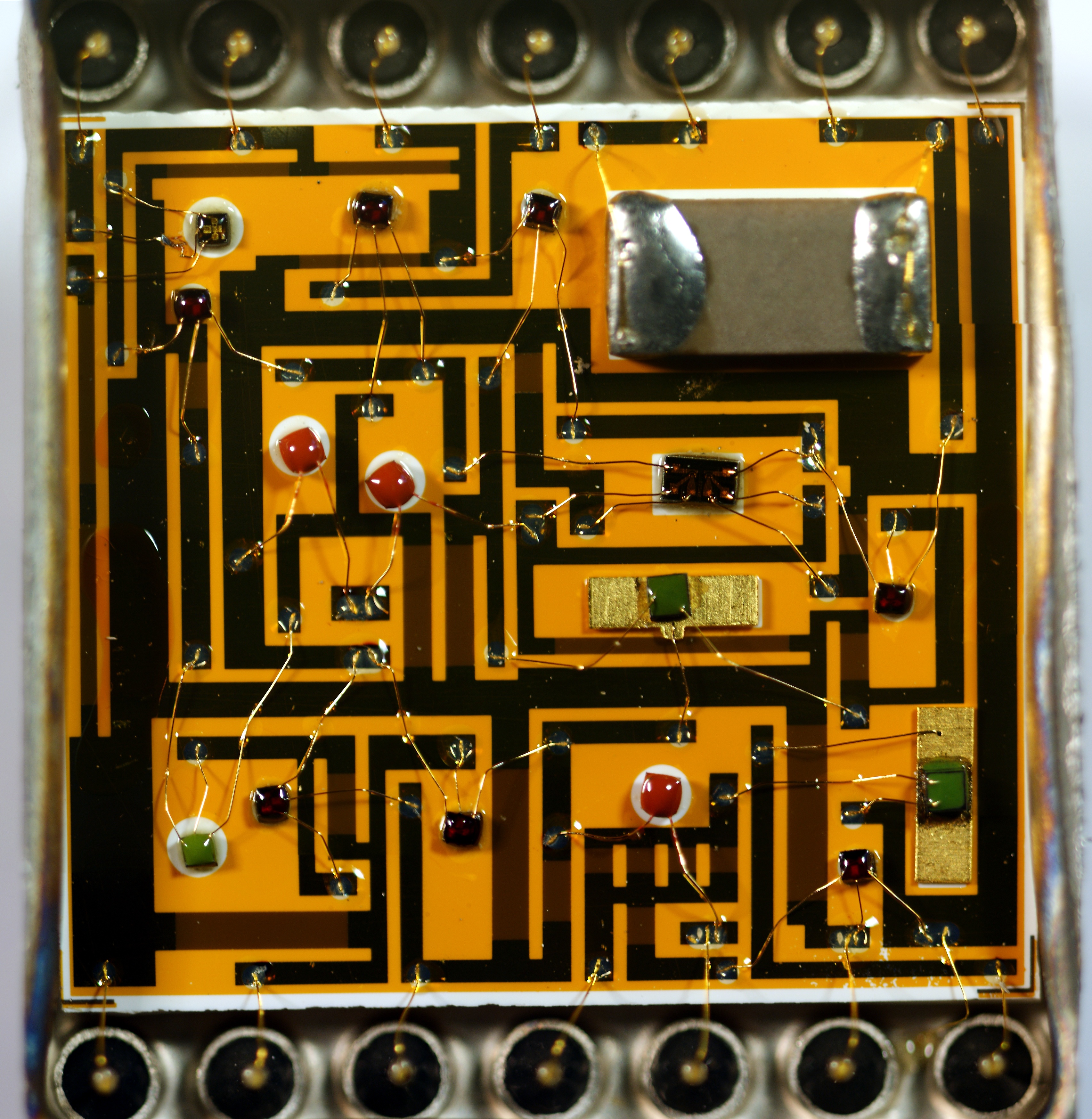

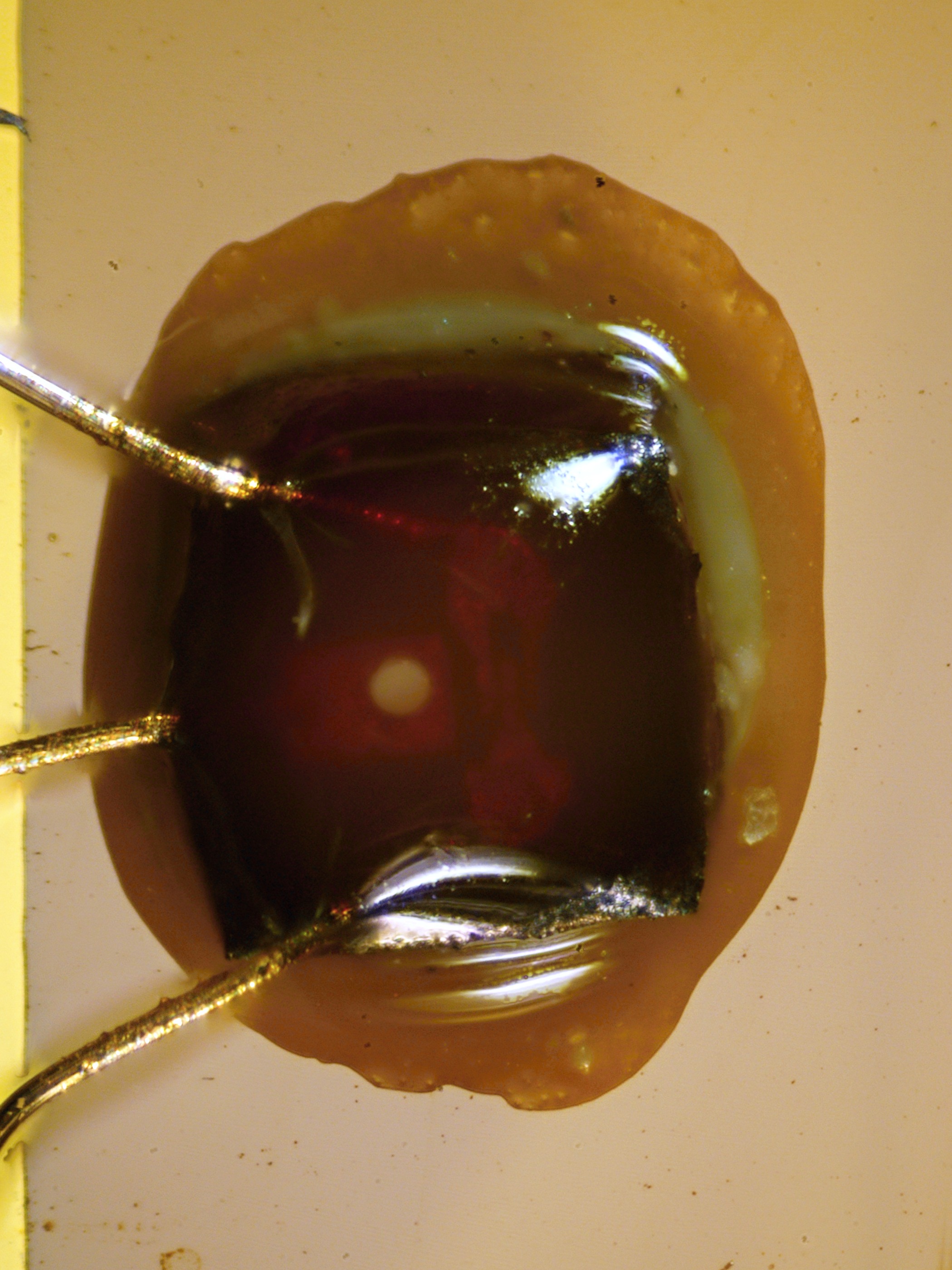

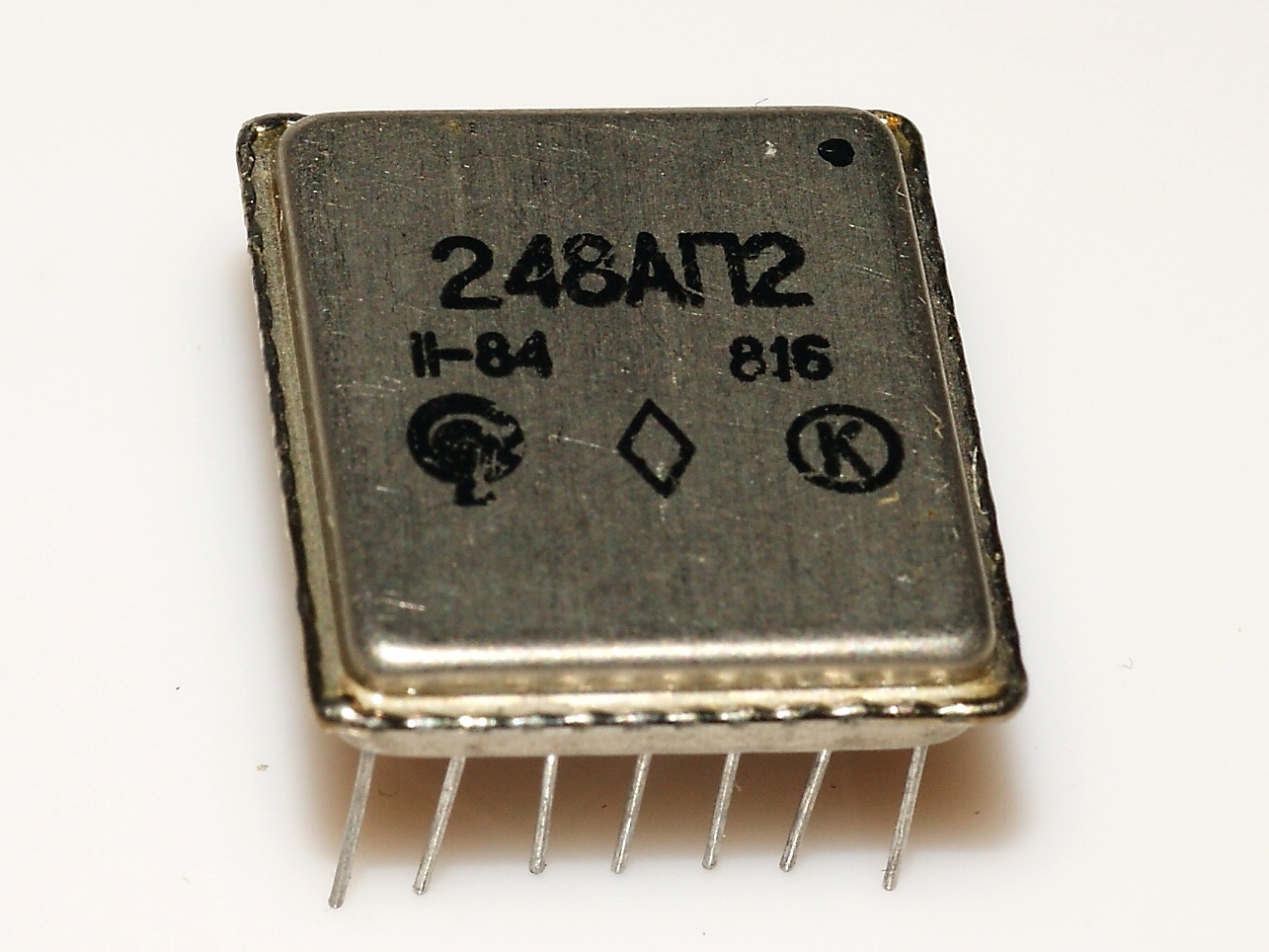

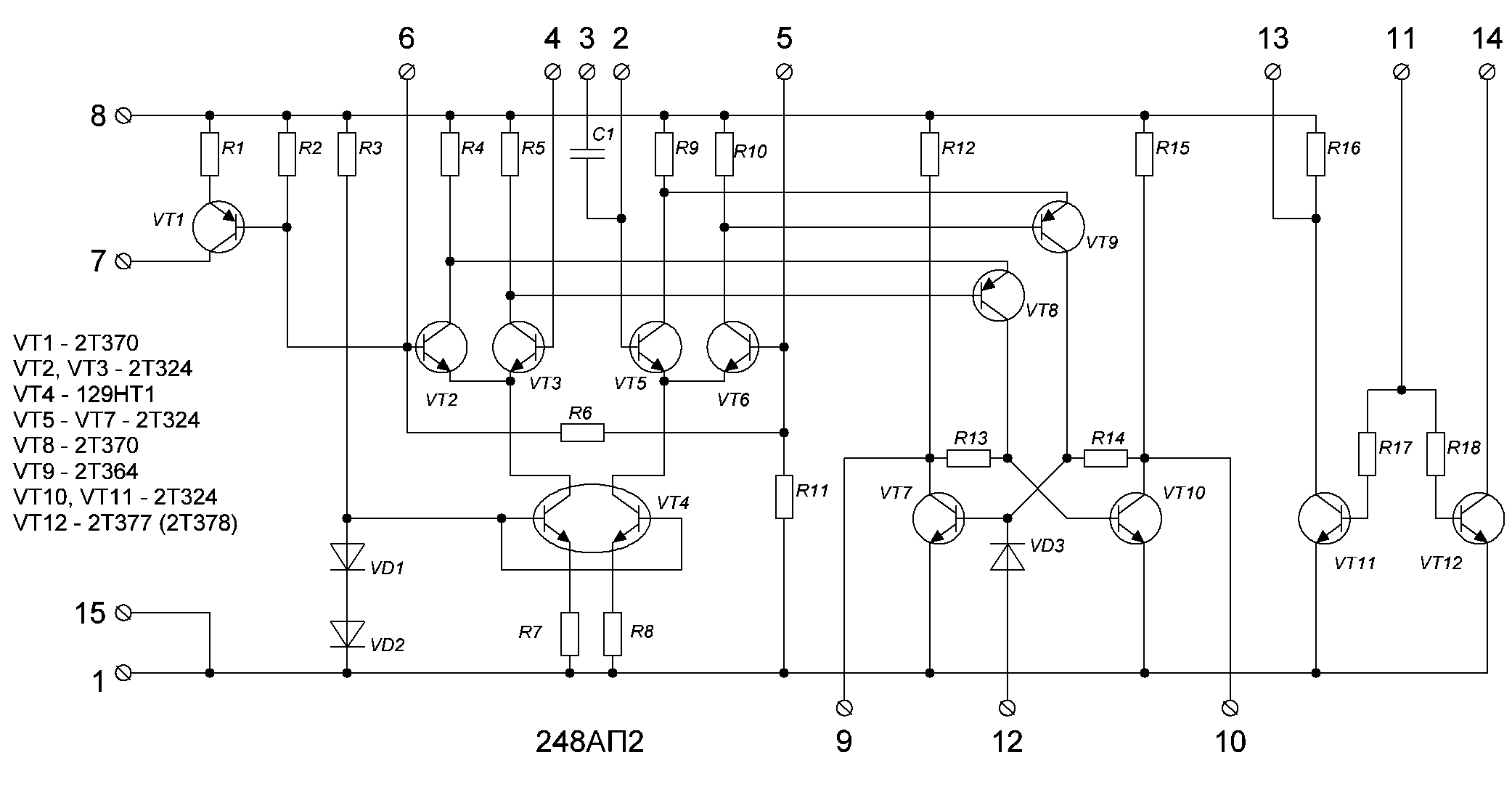

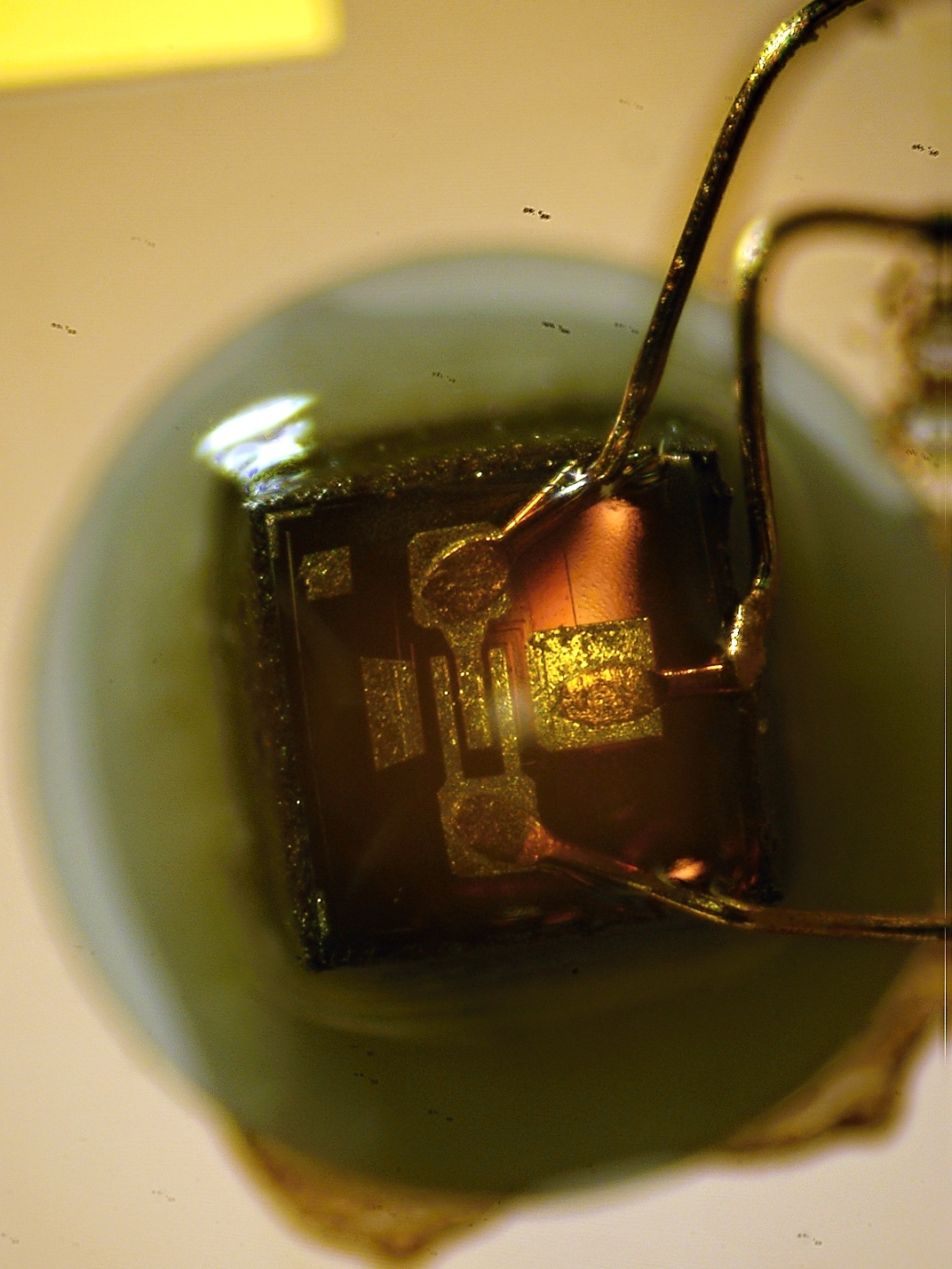

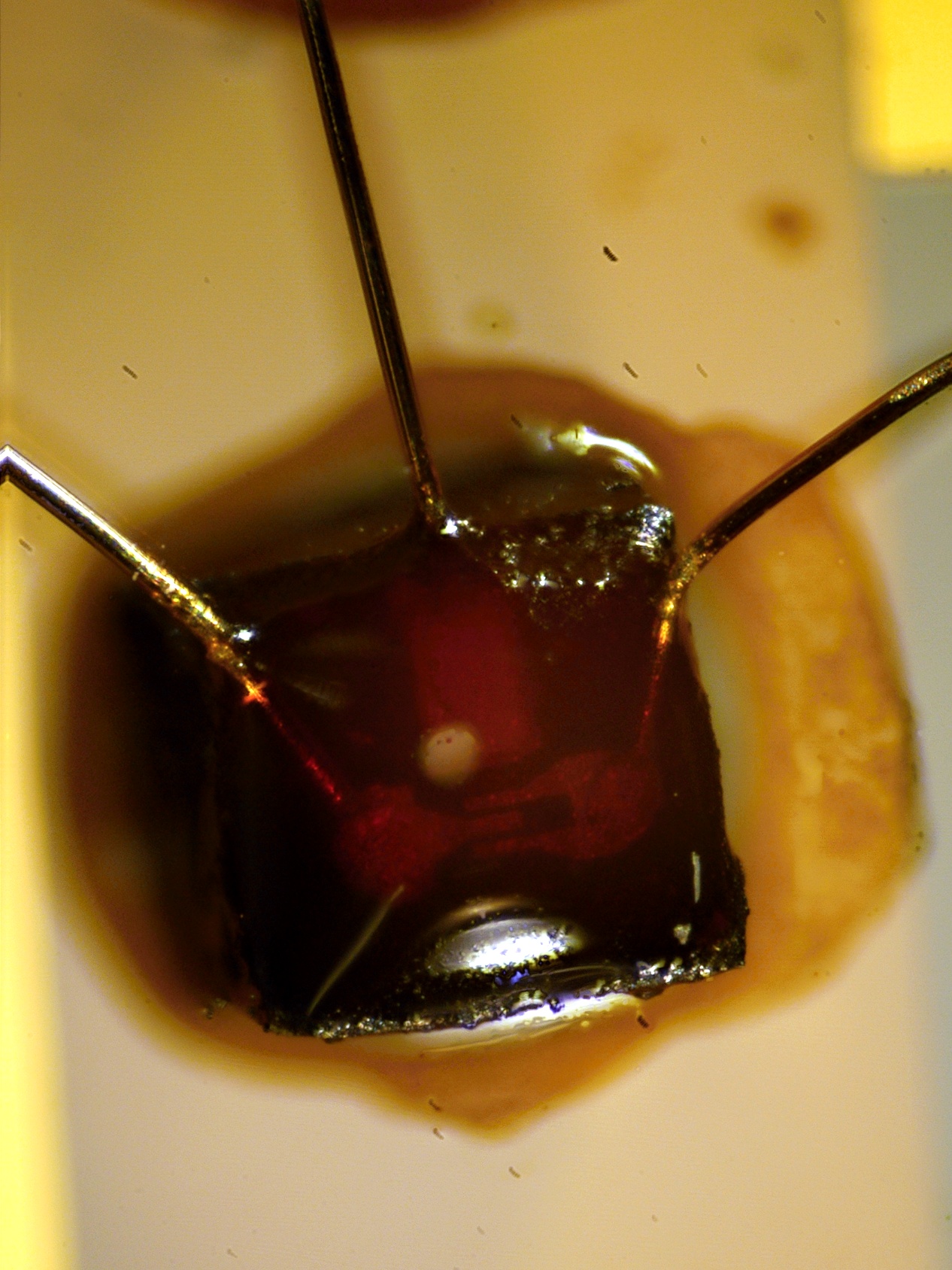

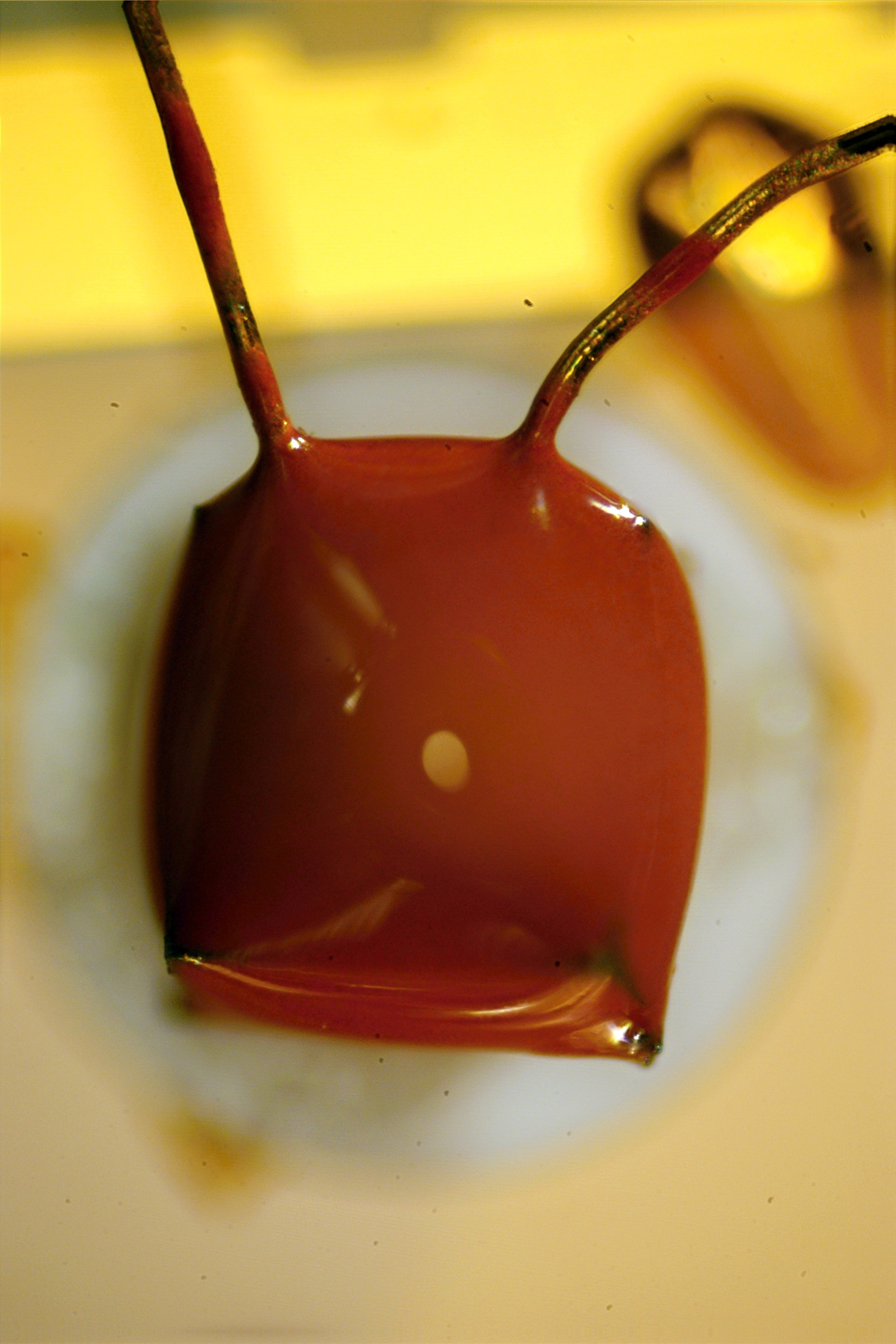

248АП2

Назначение - формирователь импульсов прямоугольной формы.

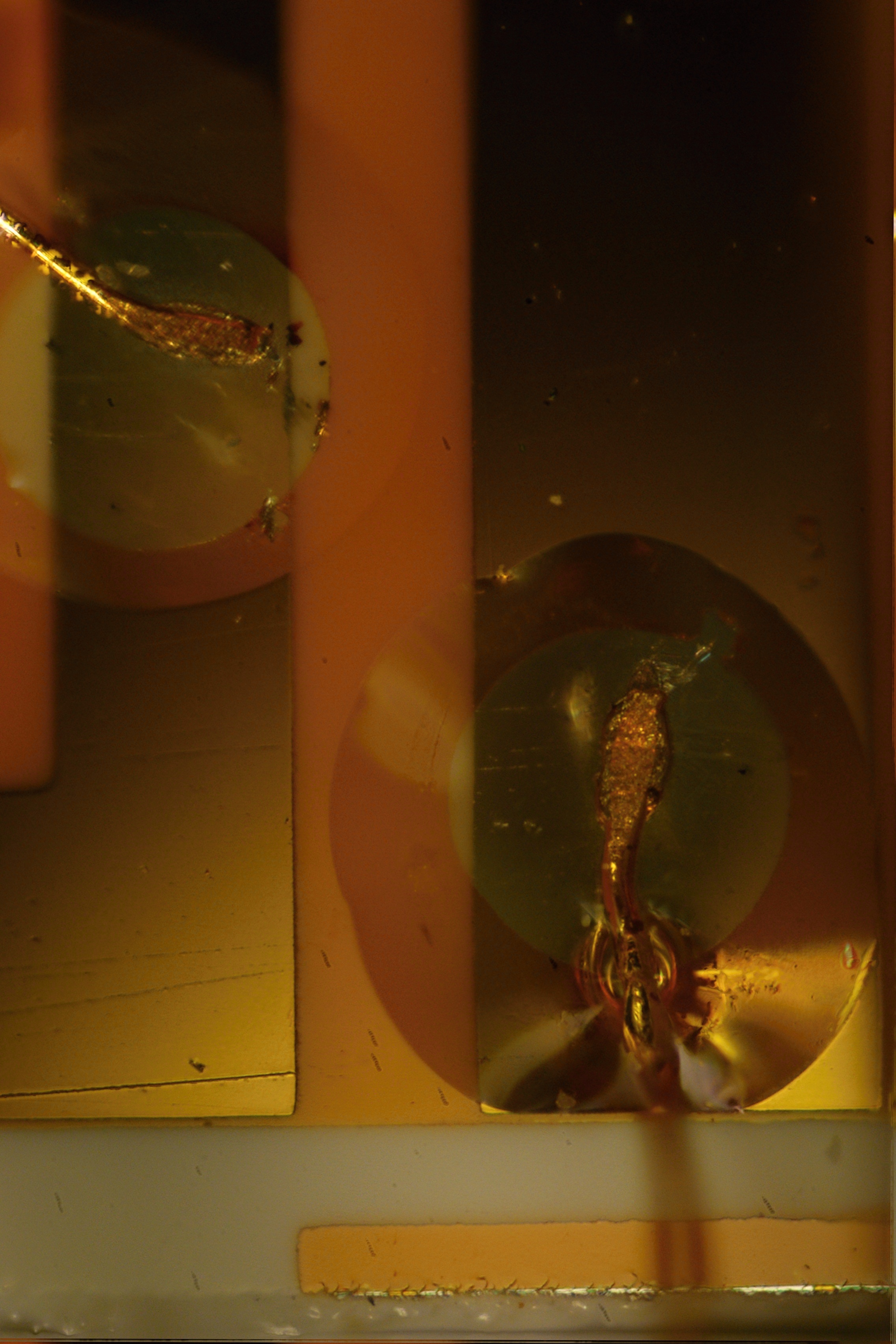

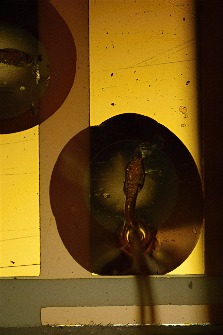

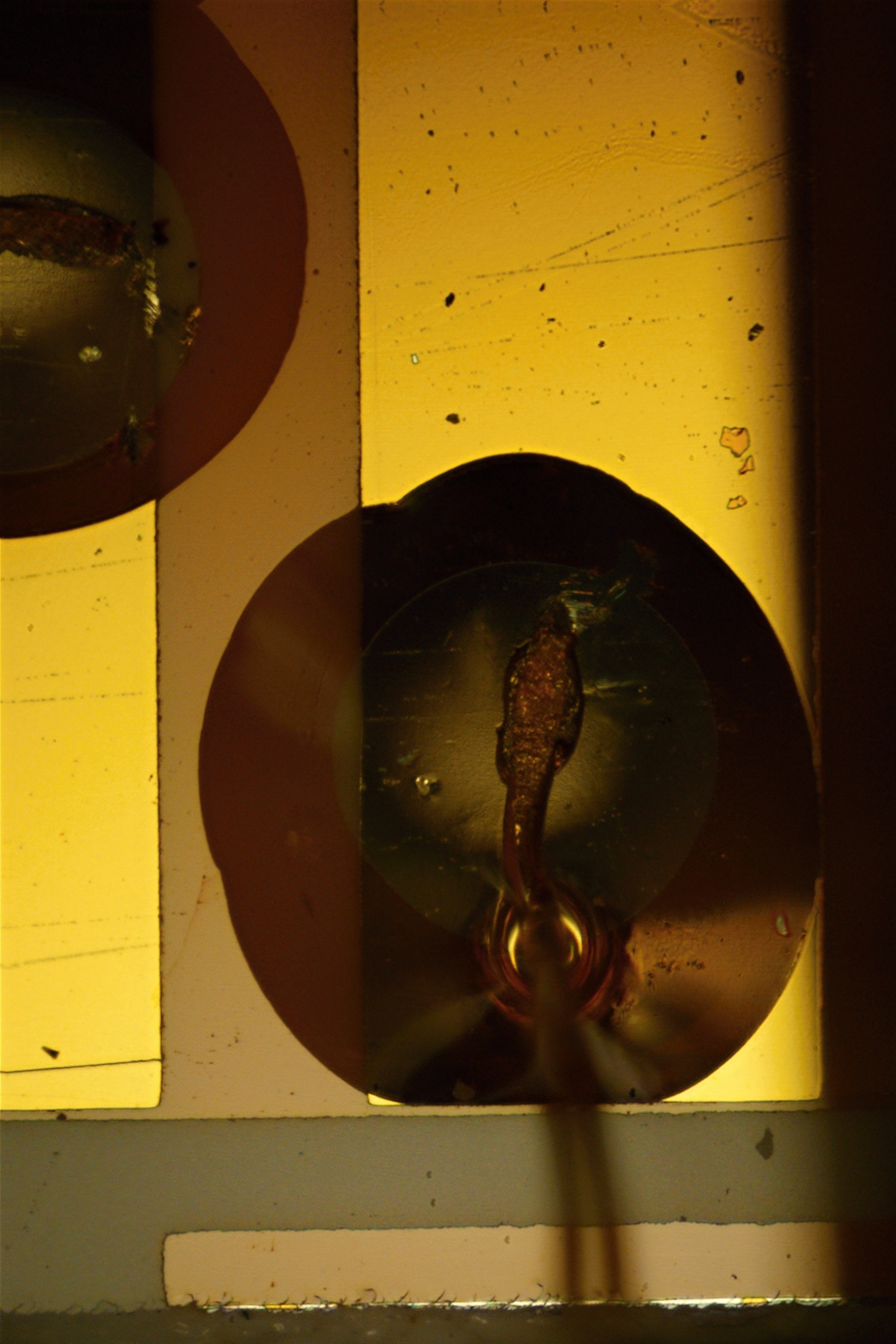

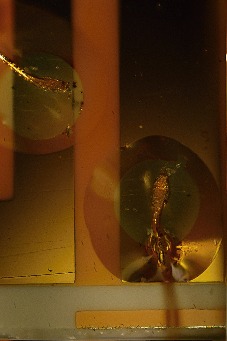

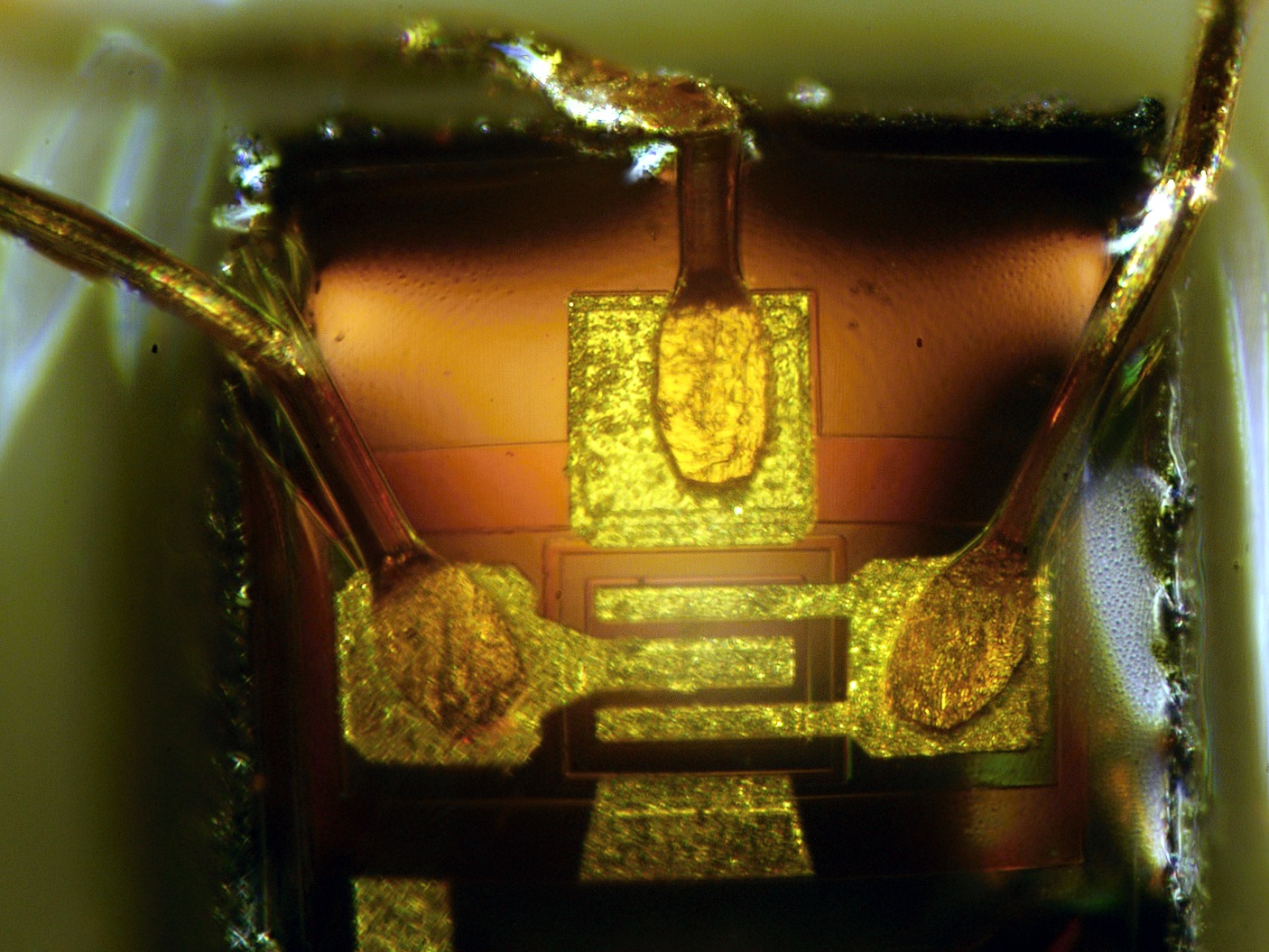

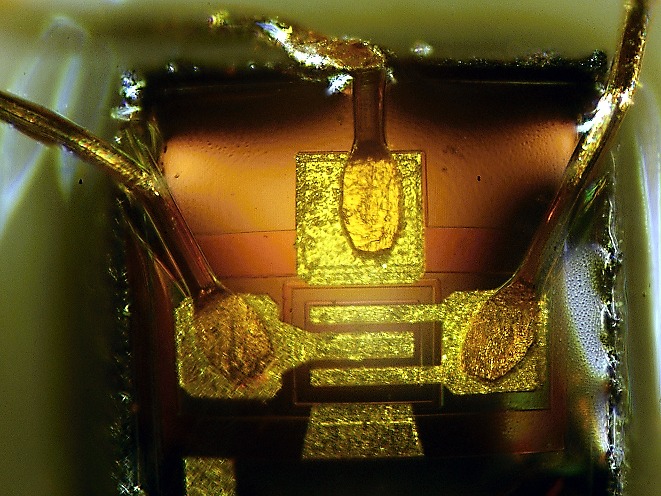

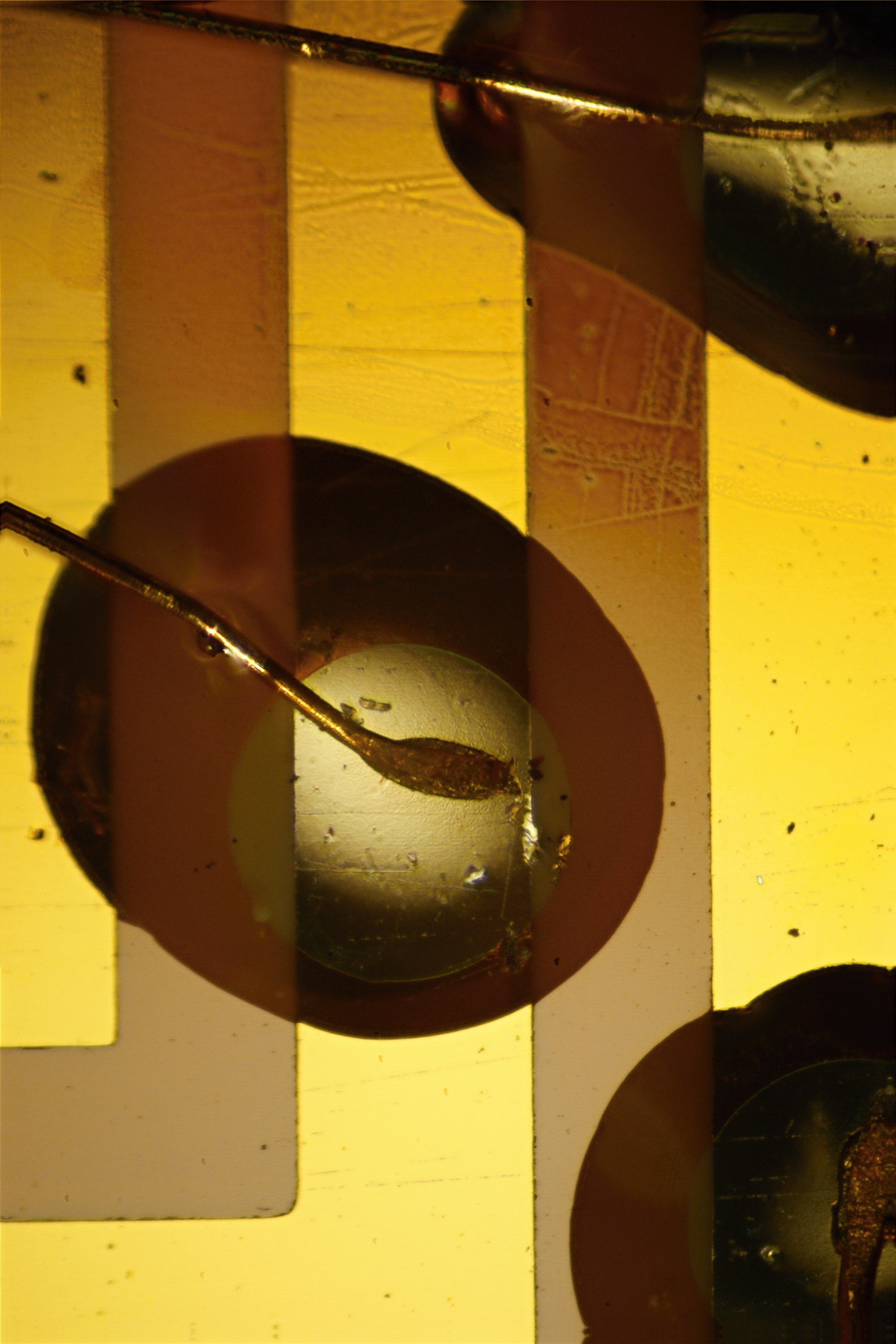

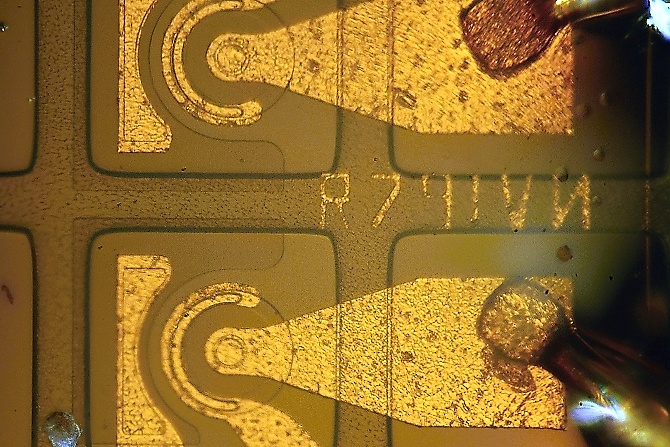

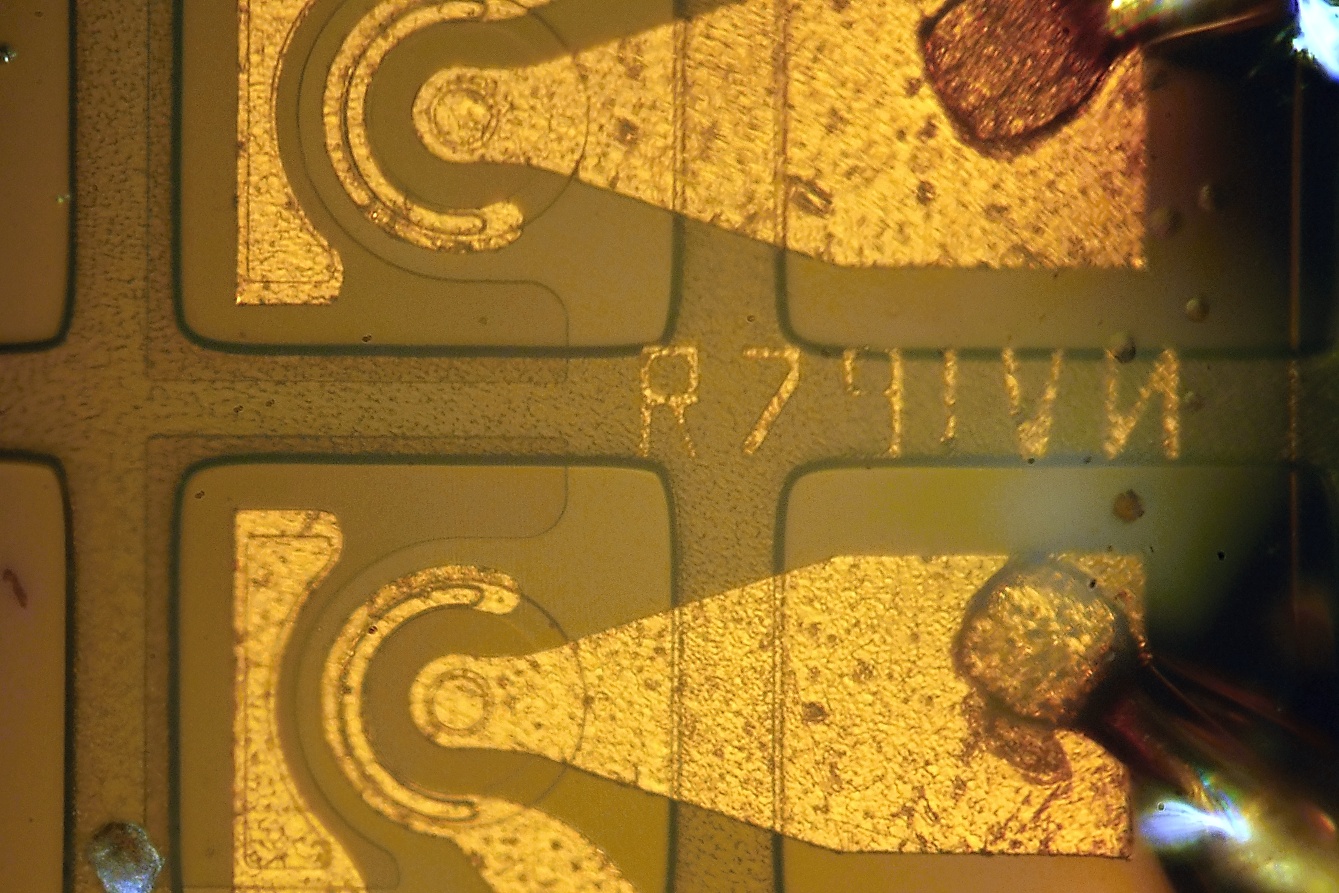

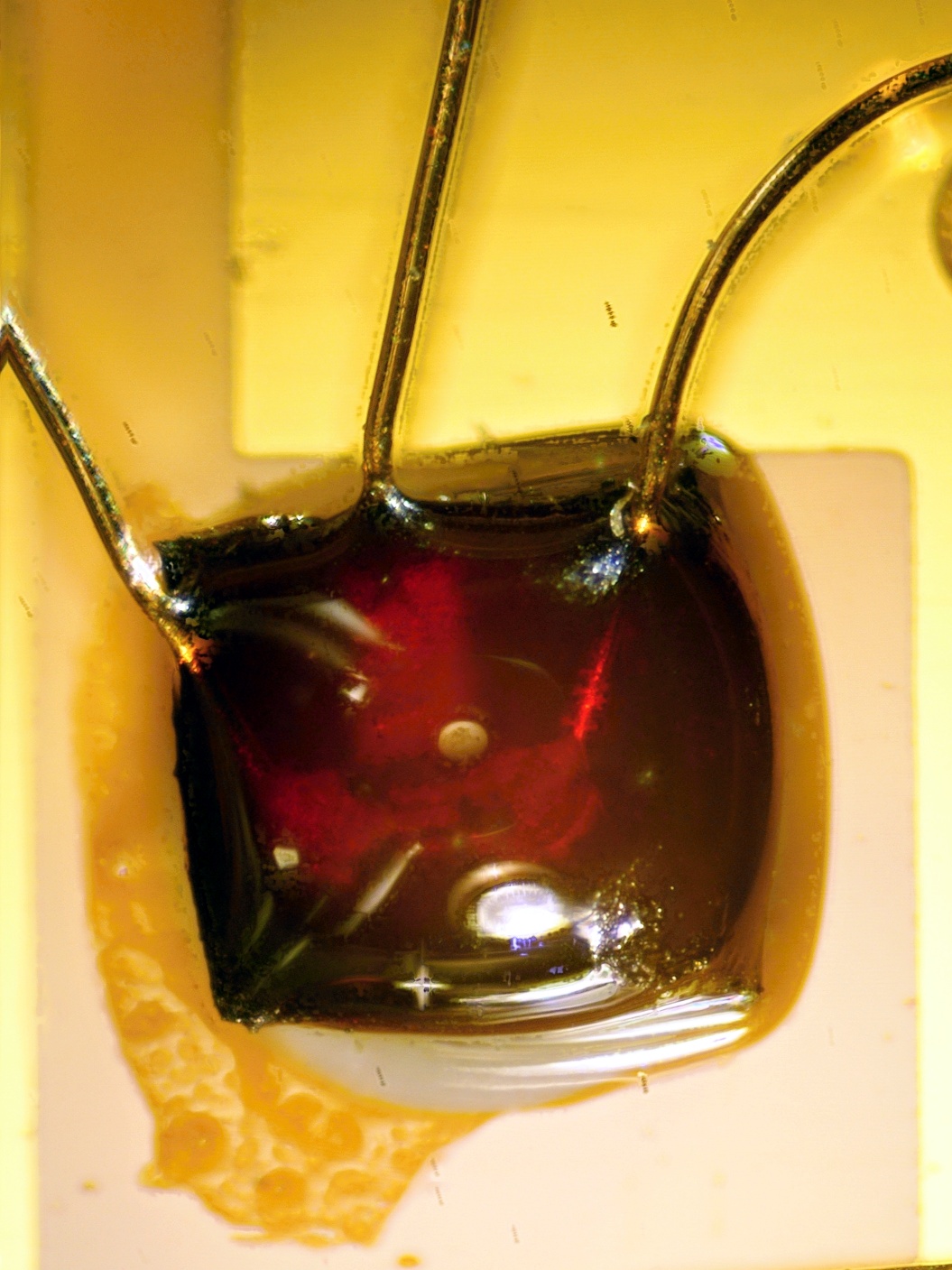

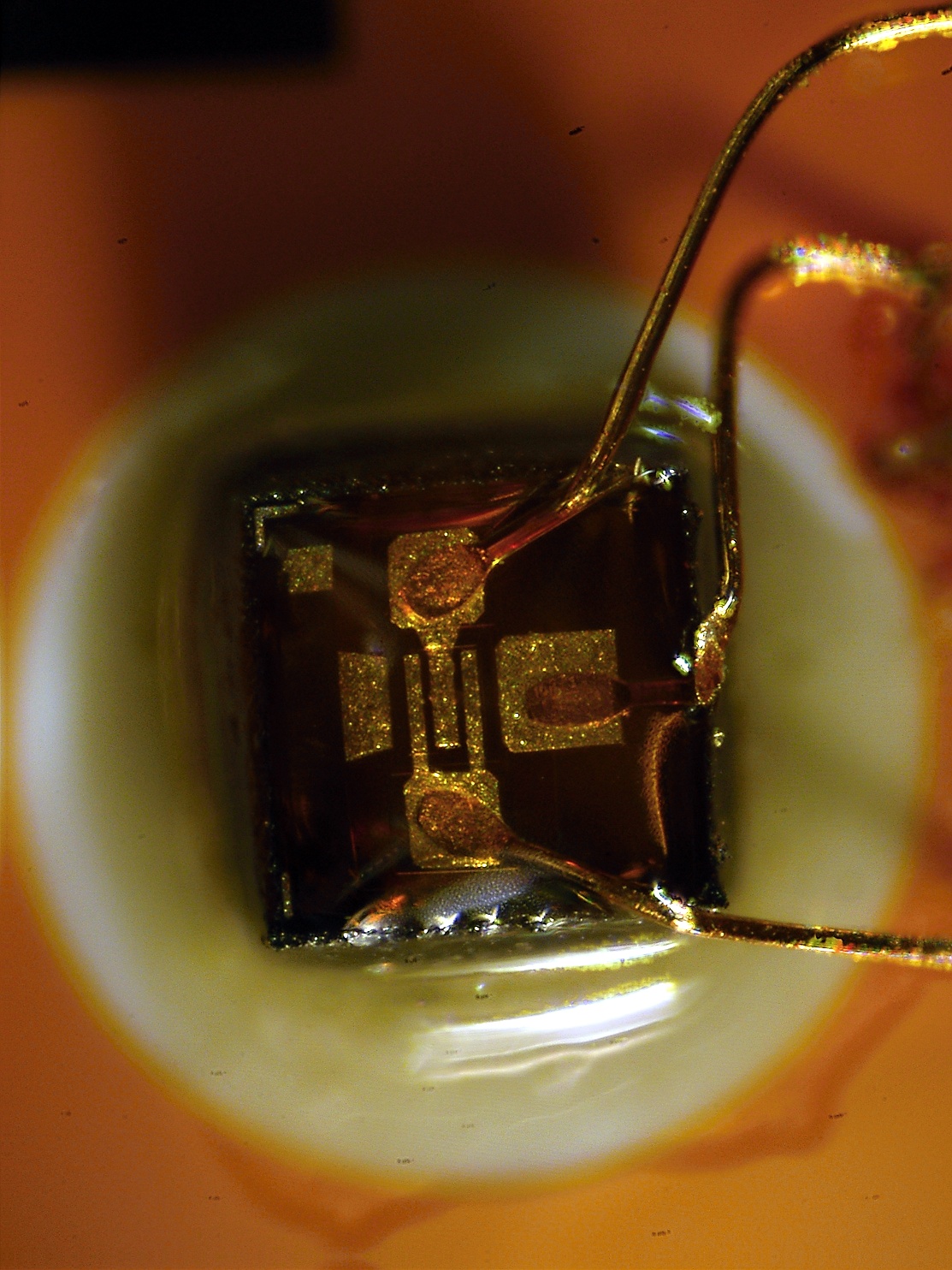

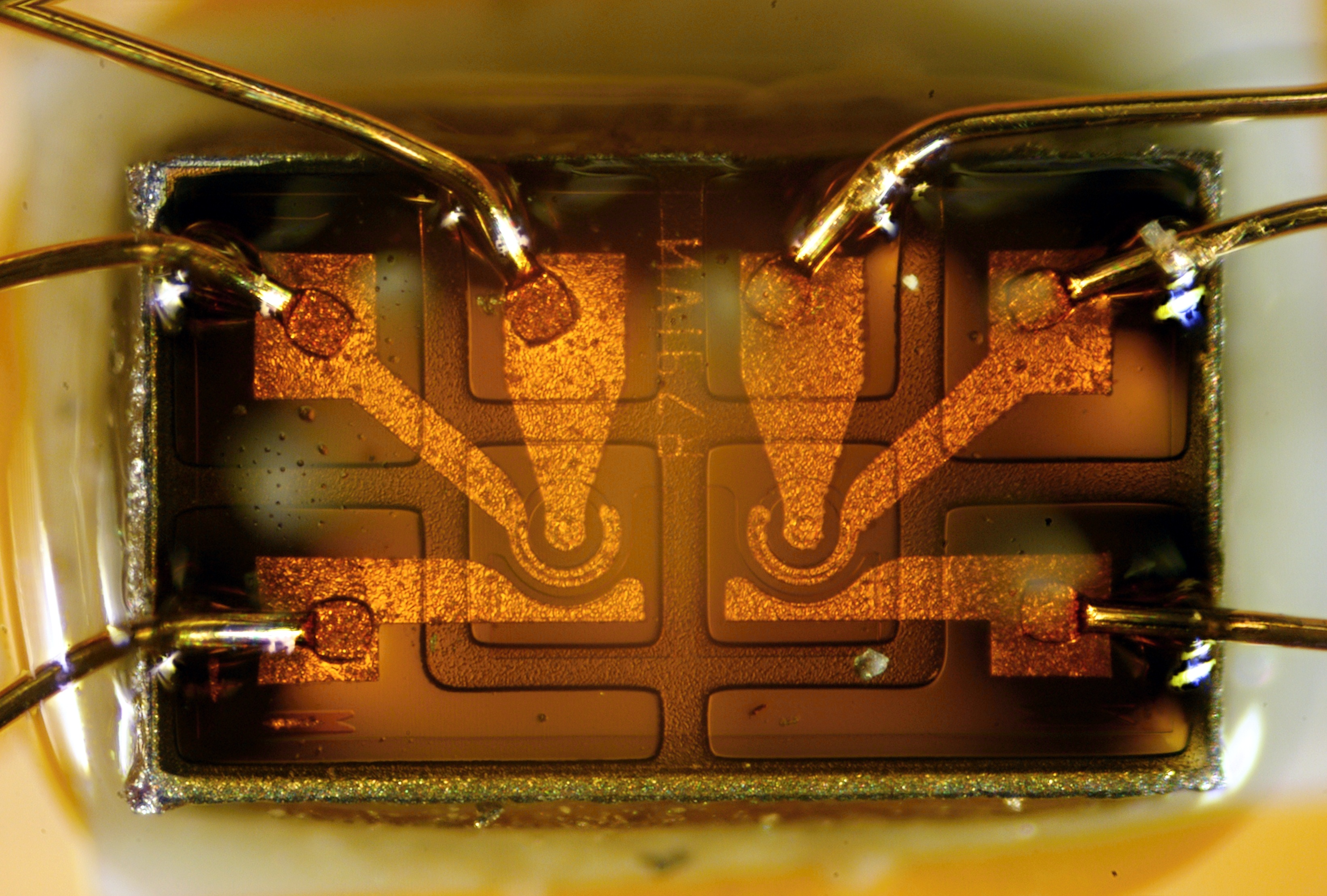

Транзисторная сборка, весьма похожая на аналогичную из 111-К11ГИ04-3,1В (и на 129НТ1), но с какой-то надписью на кристалле:

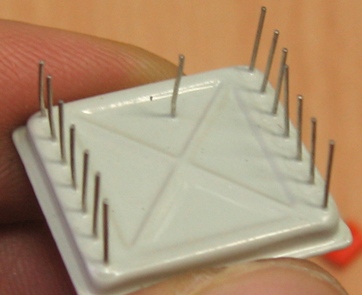

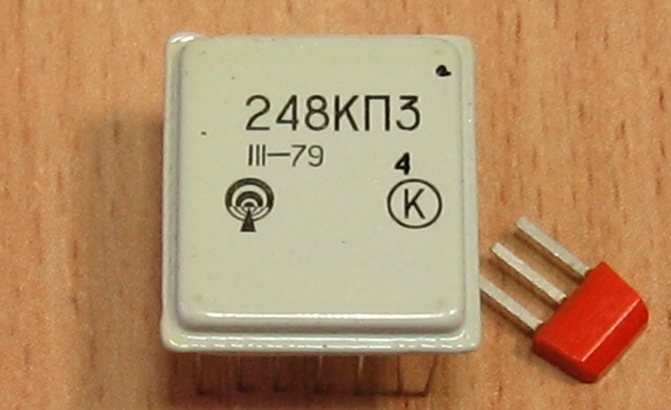

248КП3

Назначение - некий коммутатор видеосигналов.

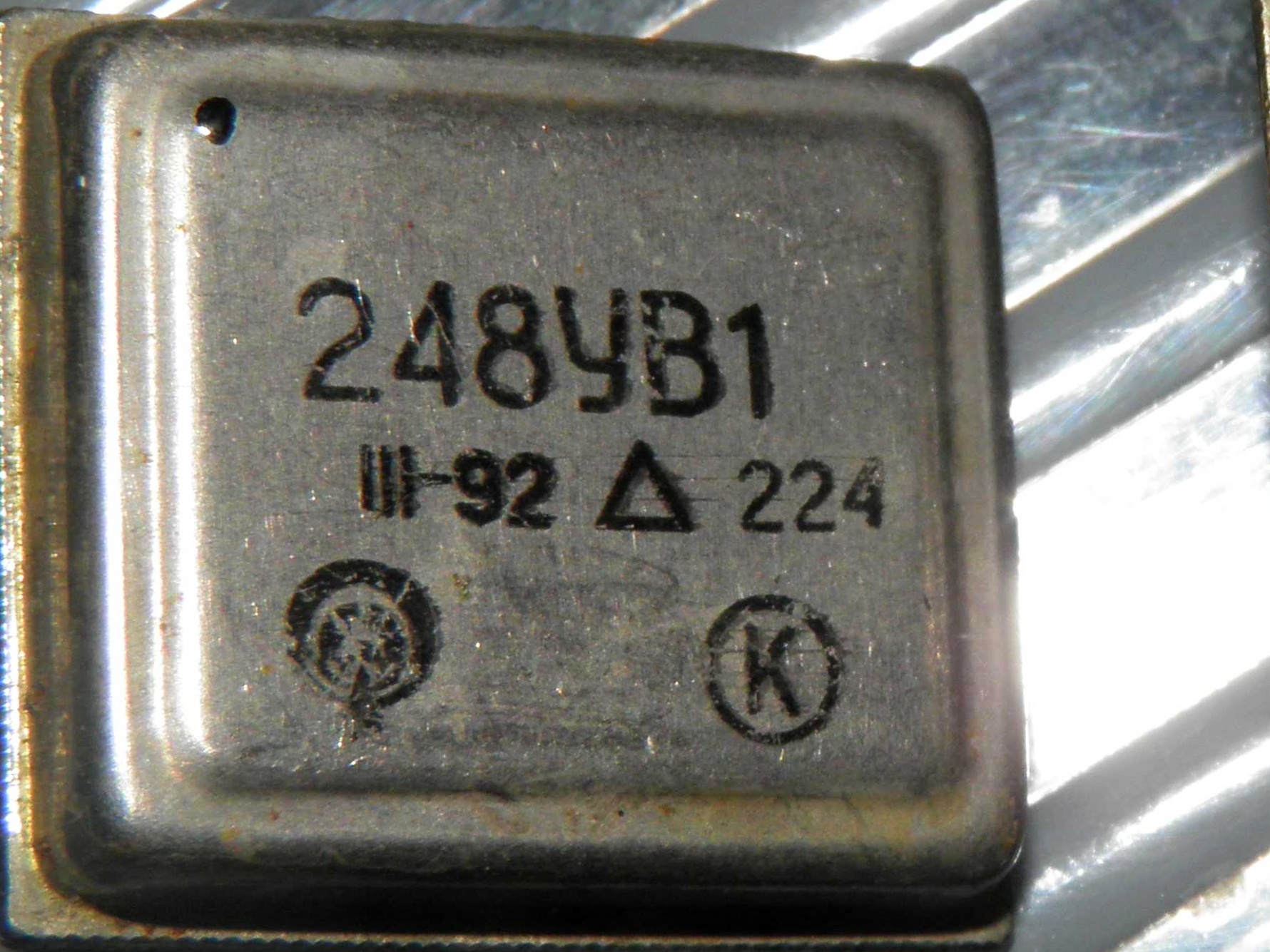

248УВ1


(фото от Alex_lv)

Назначение неизвестно, этой микросхемы нет в справочниках. Ясно только, что это некий усилитель высокой частоты.

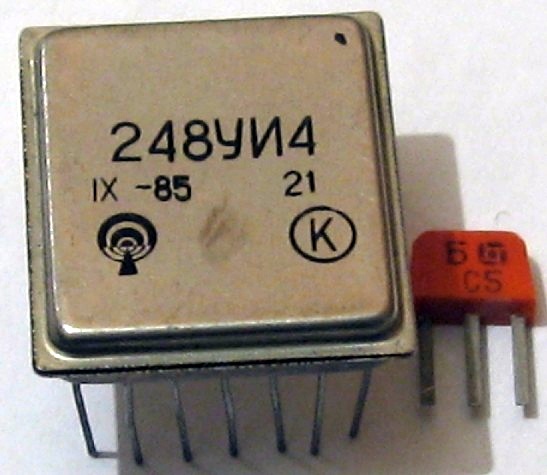

248УИ4

Назначение - согласующий усилитель. И этой микросхемы нет ни в одном справочнике.

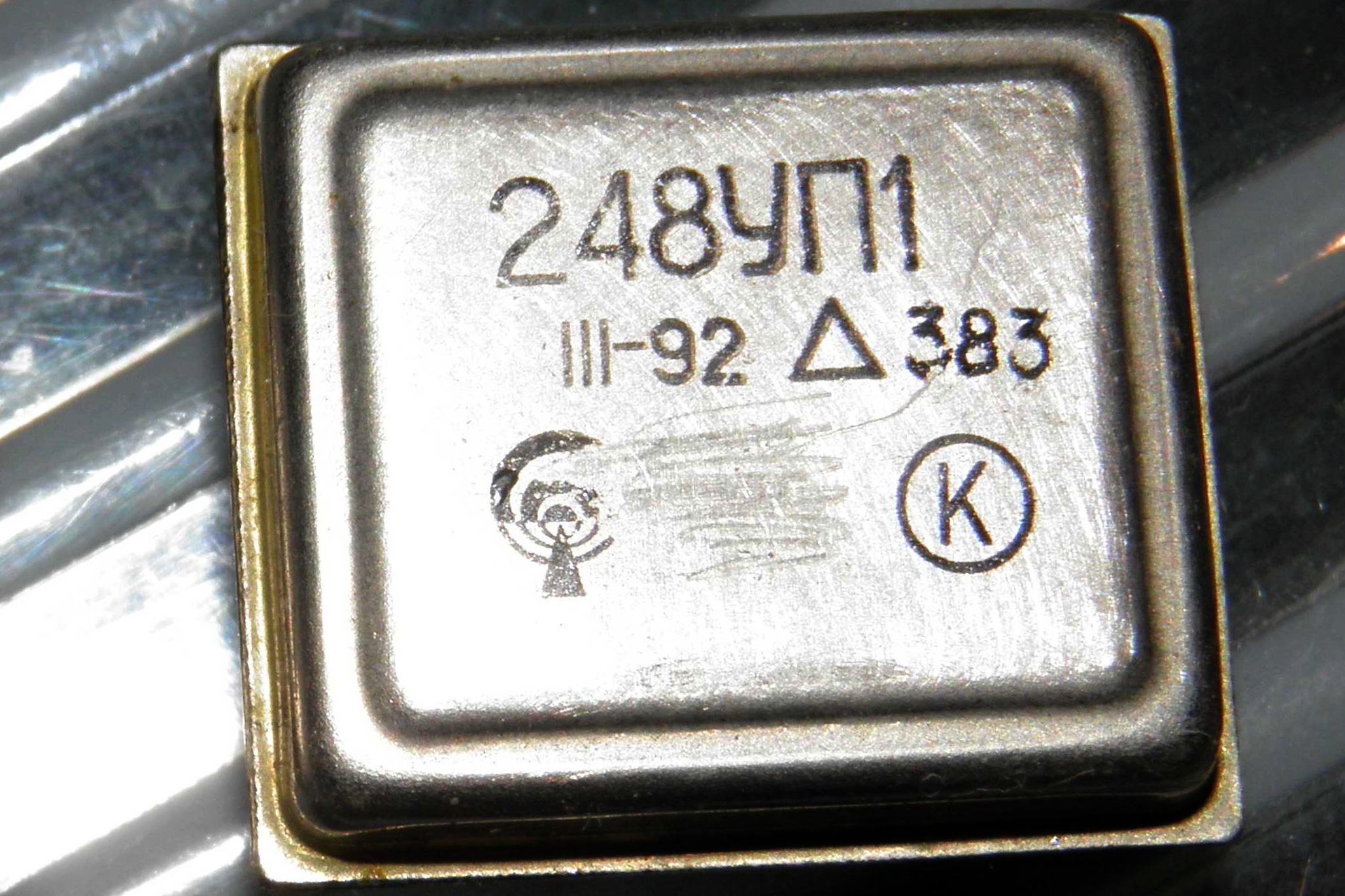

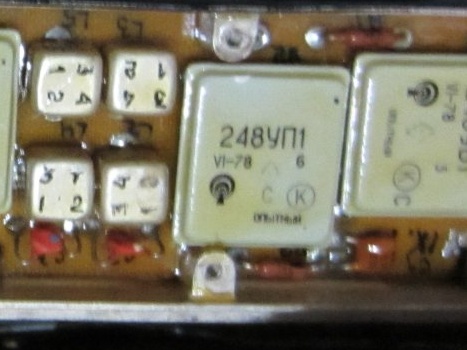

248УП1


(фото от Alex_lv)

Некий усилитель-ограничитель, в литературе отсутствует.


(фото с Форума радиодеталей)

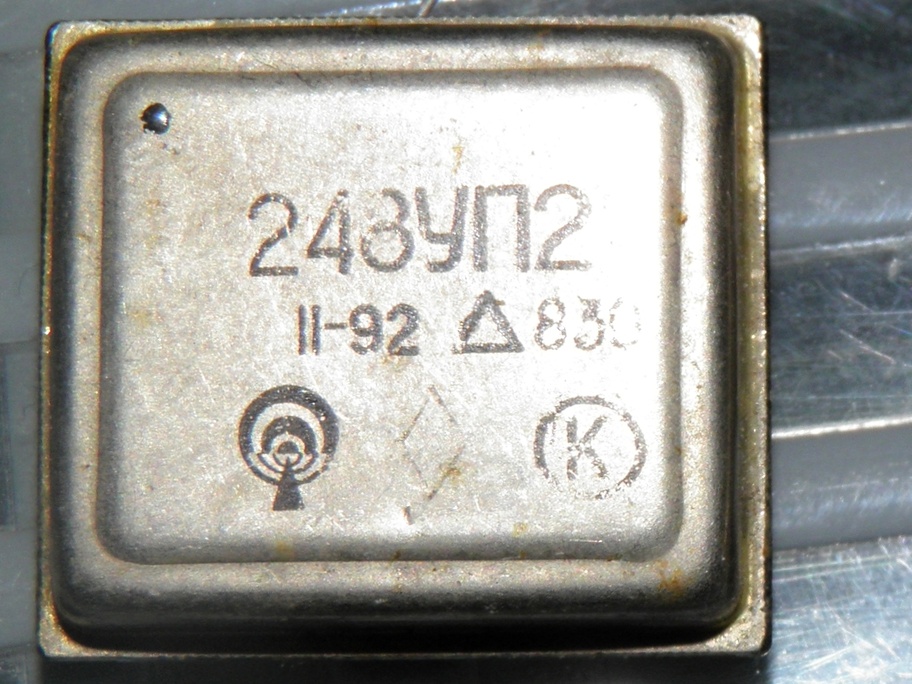

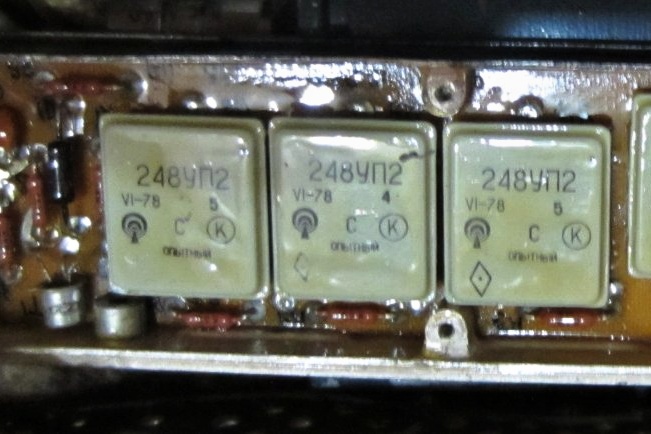

248УП2


(фото от Alex_lv)

Назначение неизвестно (какой-то усилитель), в литературе отсутствует.


(фото с Форума радиодеталей)

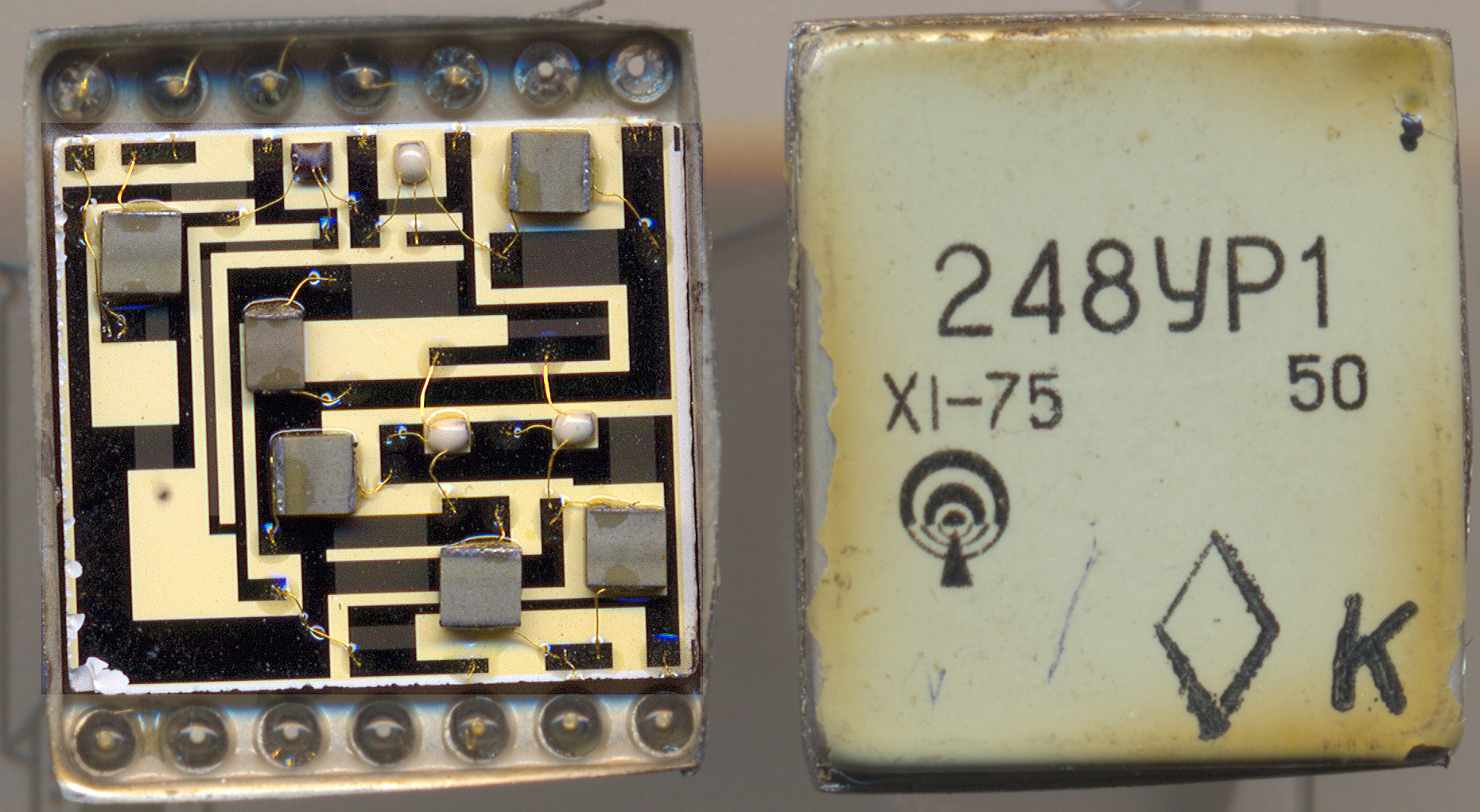

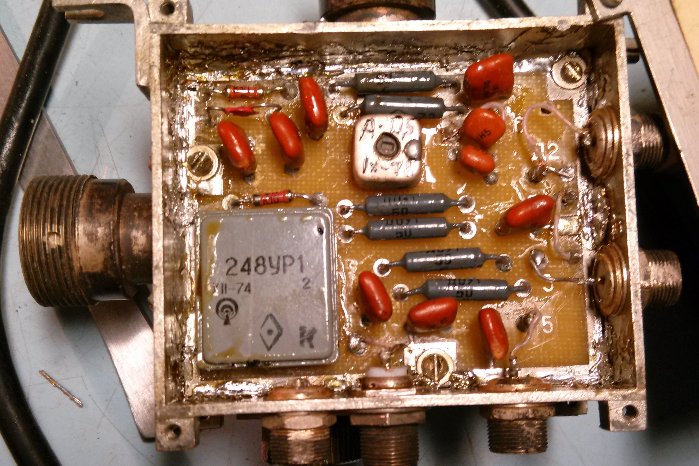

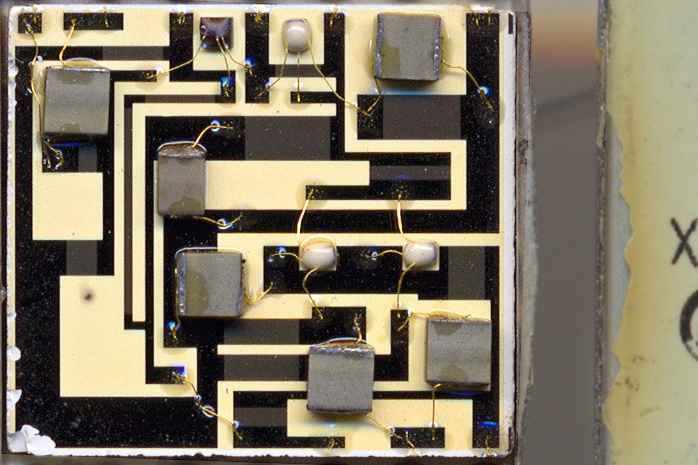

248УР1


(фото с форума "Портативного ретрорадио")

Разработчик этой микросборки - кафедра радиофизики Санкт-Петербургского политеха.

Назначение - линейный широкополосный усилитель с ограниченным уровнем шума и большим динамическим диапазоном. Тоже в книгах нет...

Любопытно, что за странный 2Т311 нарисован на схеме... 1Т311 может имеется в виду?


(фото Александра Назаренко)


(фото Александра Назаренко)
