448ая серия

Серия аналоговых микросборок небольшой степени интеграции для связной аппаратуру.

В первой половине 70-х годов выпускалась под номером 248. Также, аналогично 447ой серии, имела и названия 04ХХ00х, причем одновременно со стандартным.

448АГ1 448ГГ2 448КП1 448СА1 448УП1
448АГ2

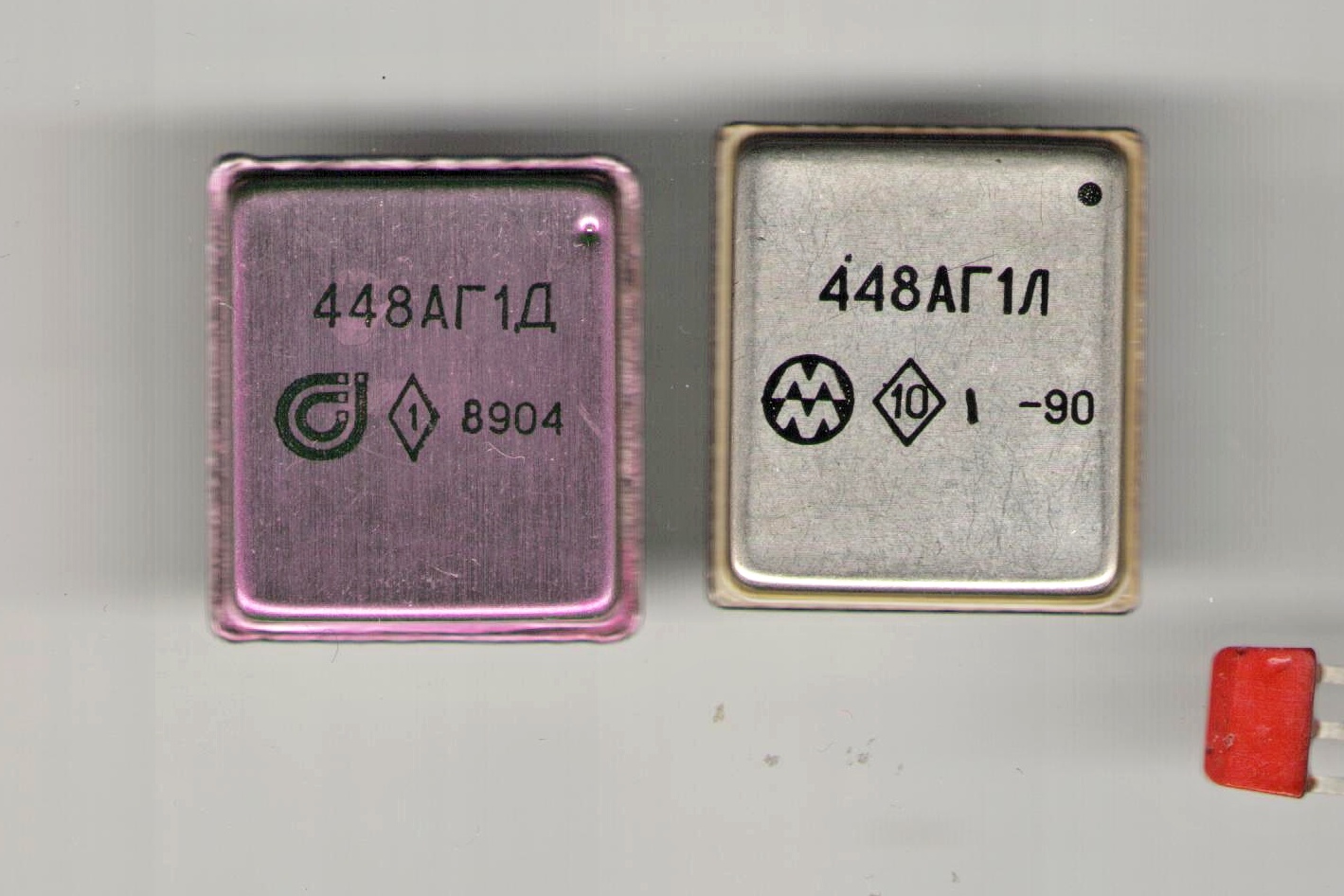

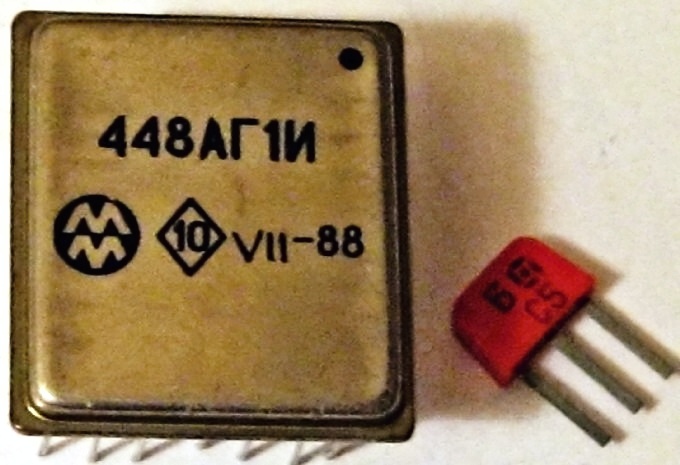

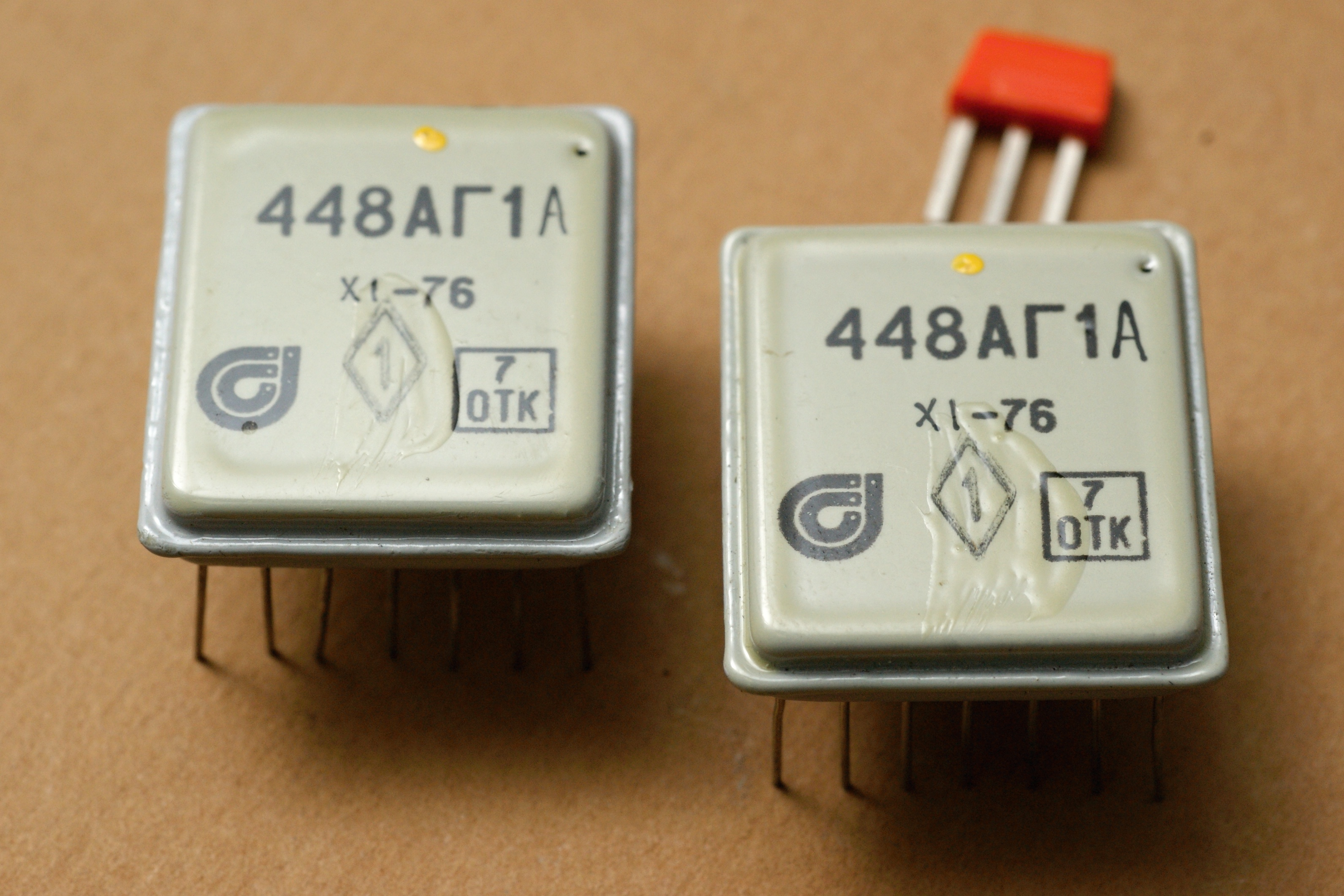

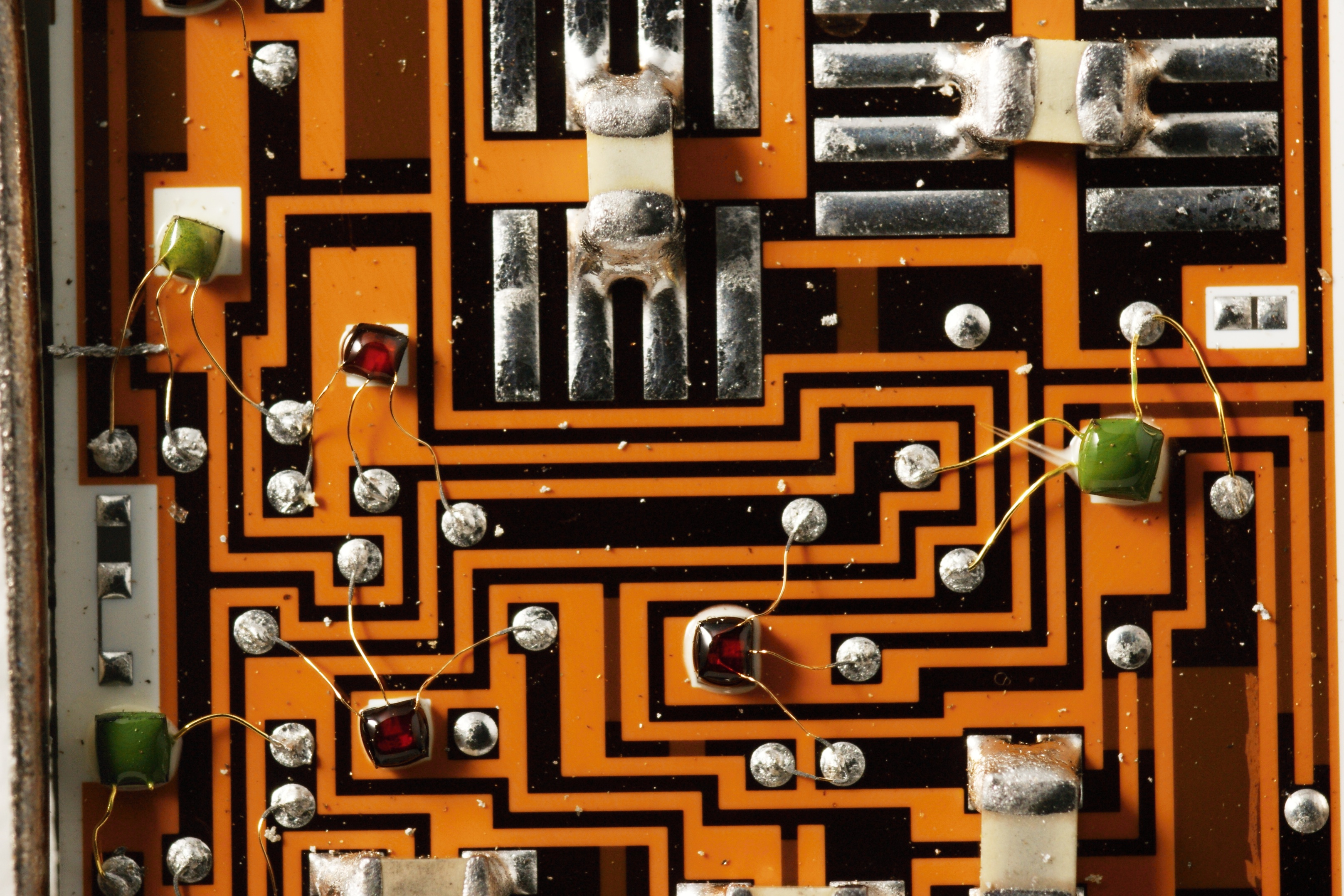

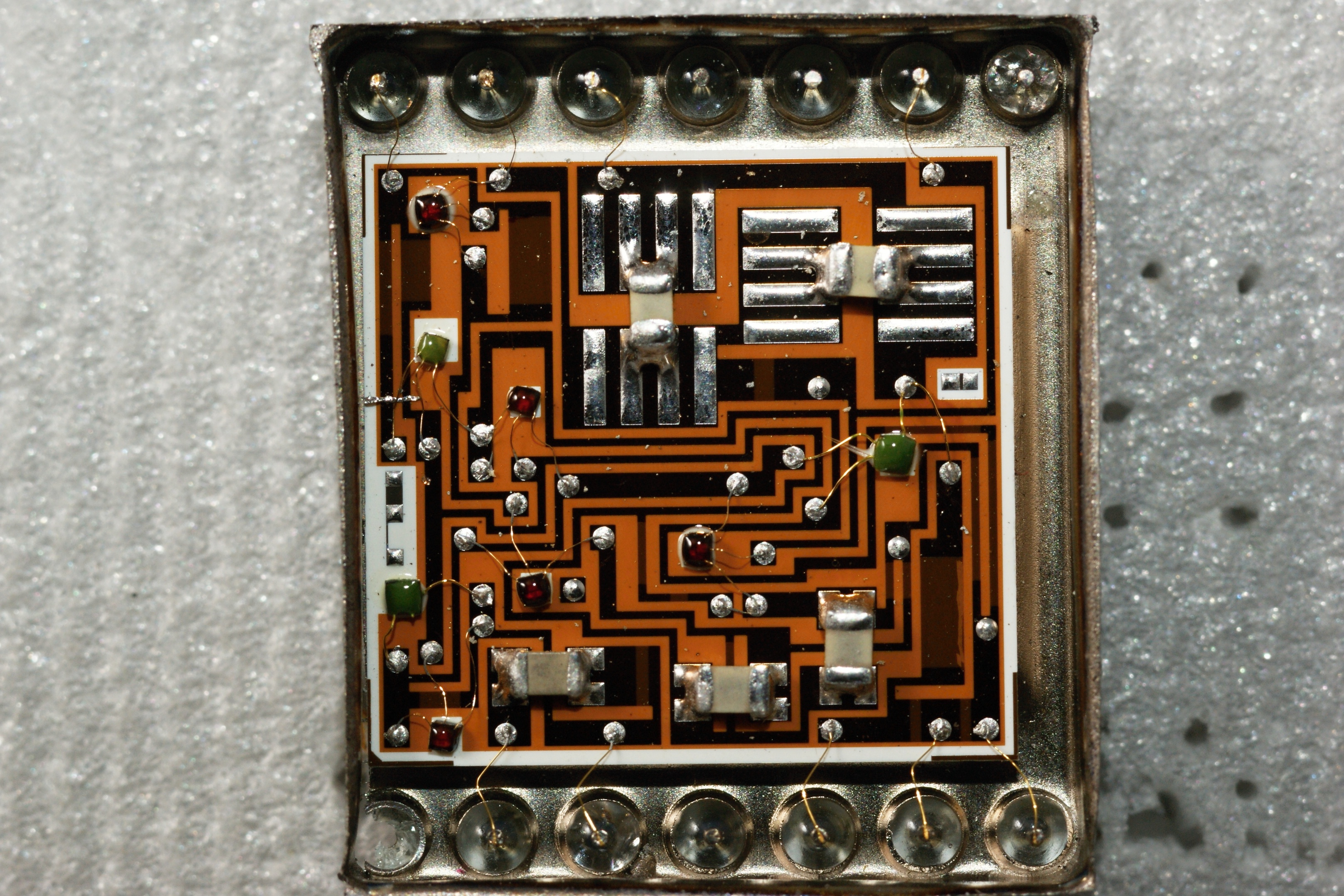

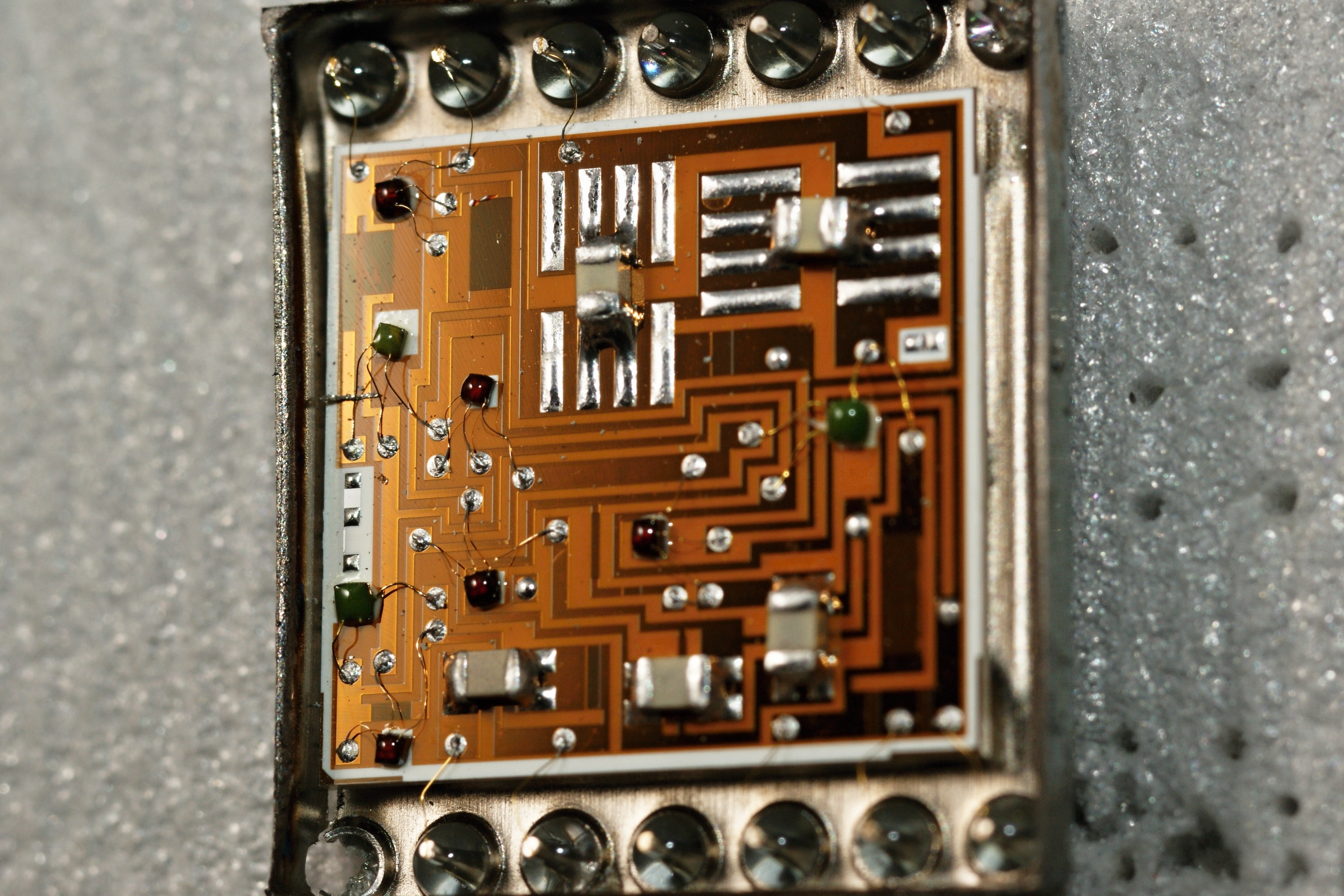

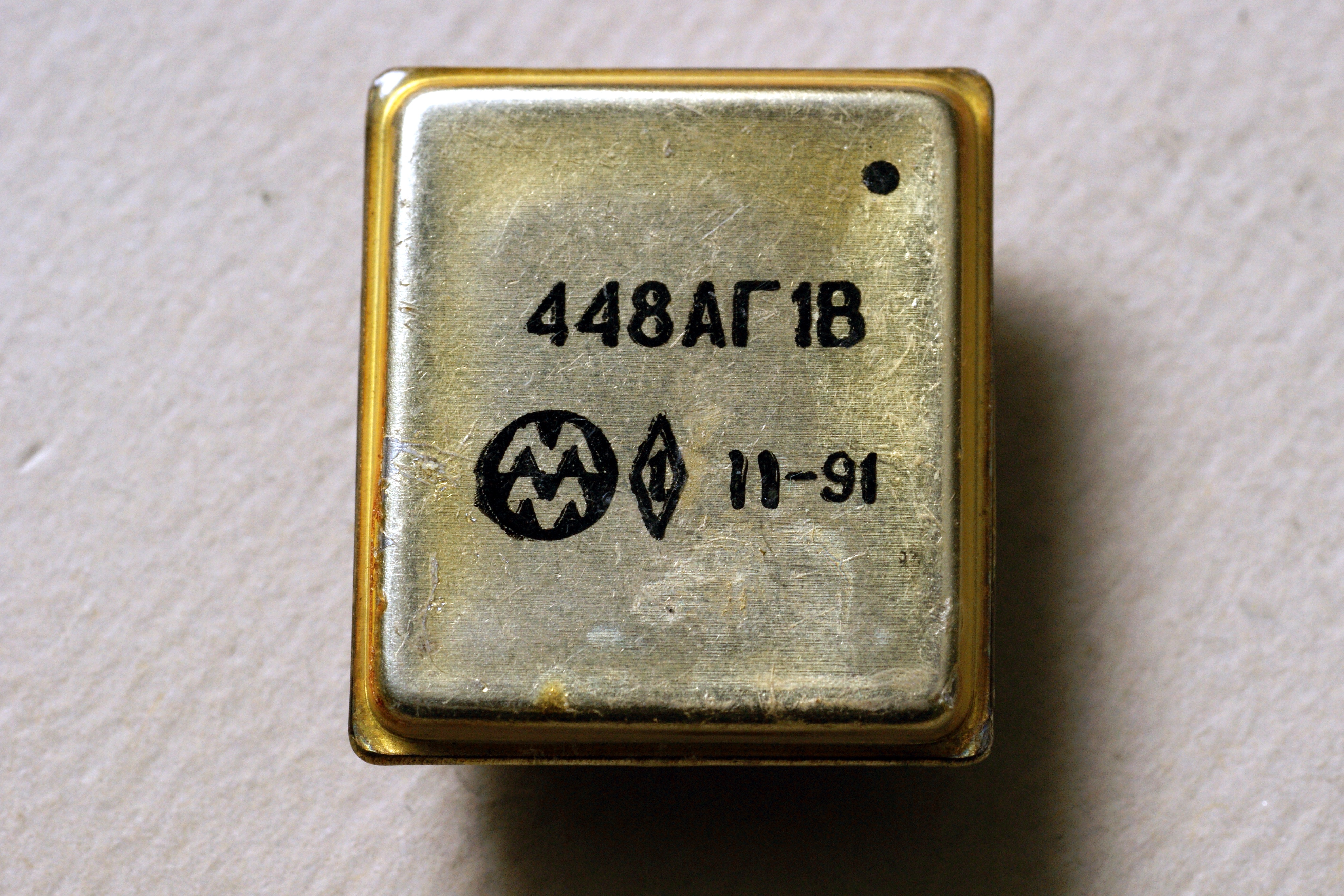

448АГ1А - 448АГ1Л

Назначение - ждущий мультивибратор. Также выпускалась под маркой 04АГ003.

У этих микросхем много вариантов по длительности выходного импульса, от 0,17...0,23 до 1,36...1,84 мкс (обозначаются буквами в конце).

Амплитуда выходного импульса 0,4...4,5 В, помехоустойчивость 1,1 В, напряжение питания +5 В.

Производители - минское ПО "Горизонт" и Омский завод "Автоматика" (ныне не существует, будучи поглощенным ЦКБА).

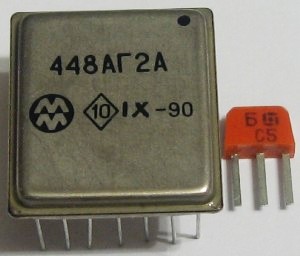

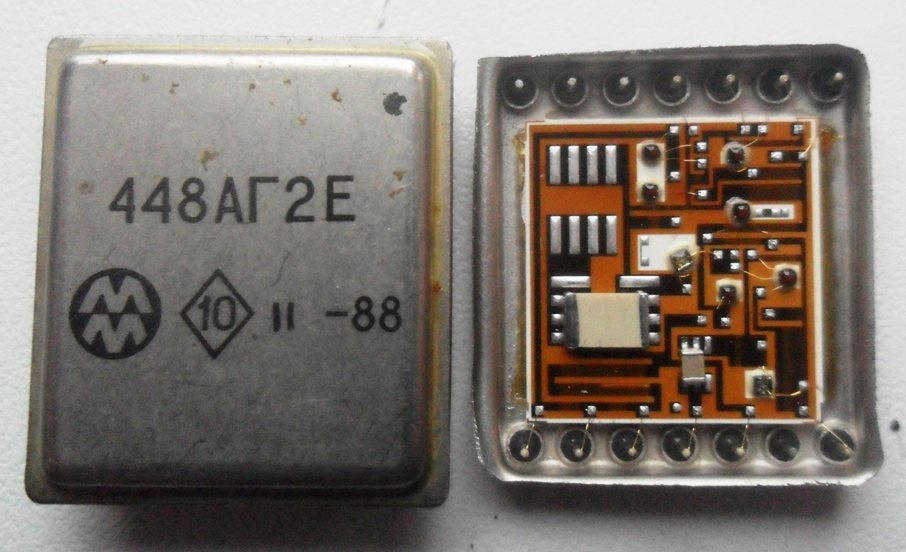

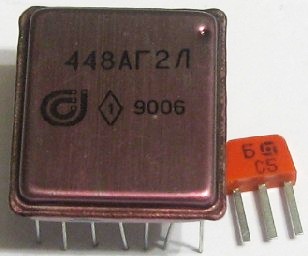

448АГ2

Ждущий мультивибратор; она же - 04АГ002. От 448АГ1 микросхема отличается на порядок бОльшим временем импульса; к примеру, если у 448АГ1А оно равно 0,17...0,23 мкс, то у 448АГ2А - 1,7...2,3 мкс, ну и далее соответственно. Остальные параметры совпадают.

Производители - минское ПО "Горизонт" и Омский завод "Автоматика".


(фото с Форума радиодеталей)

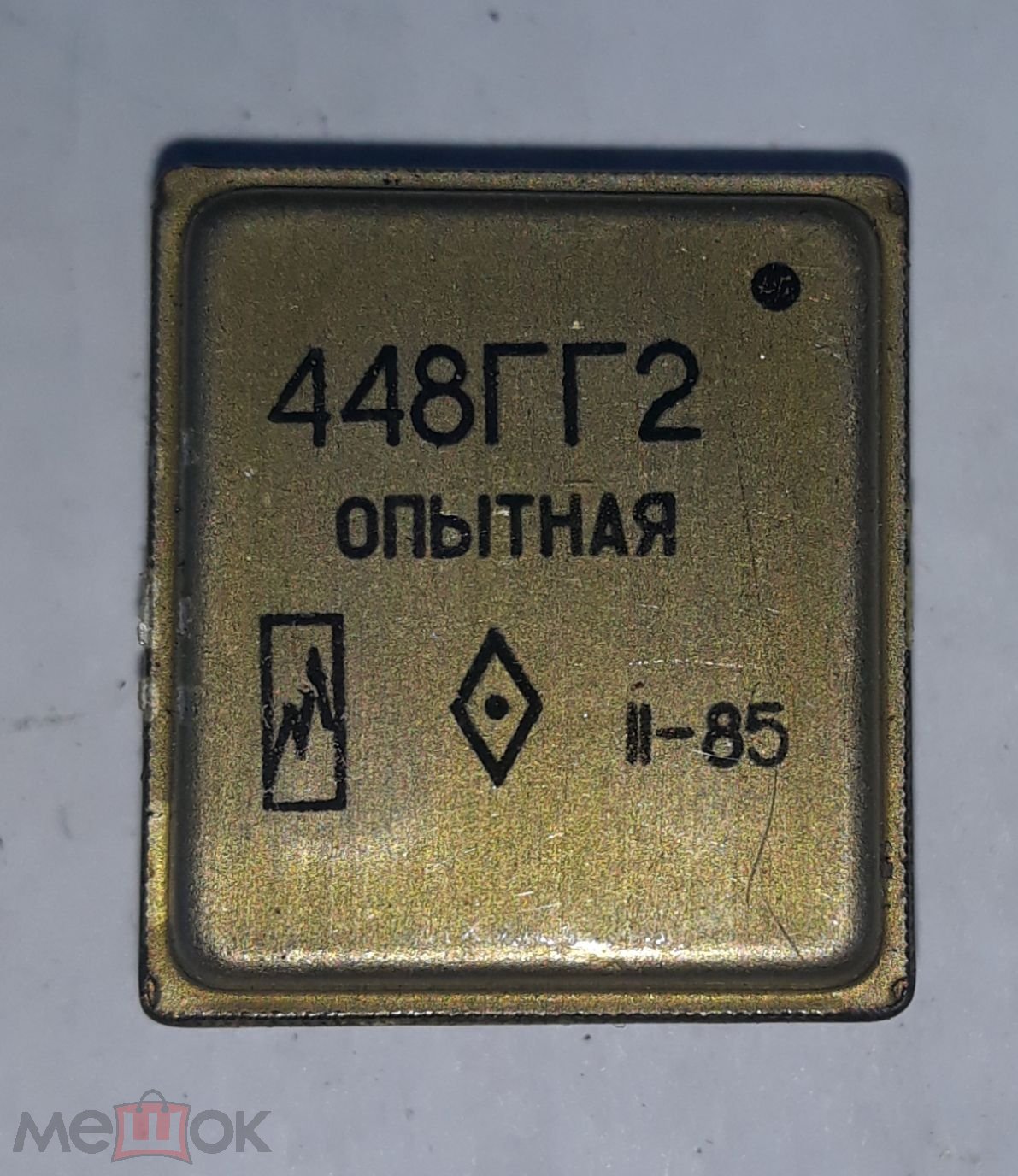

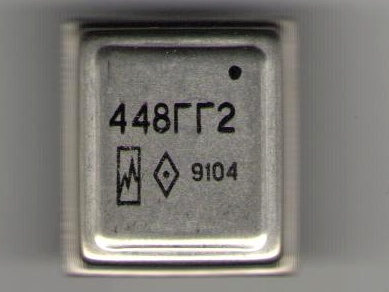

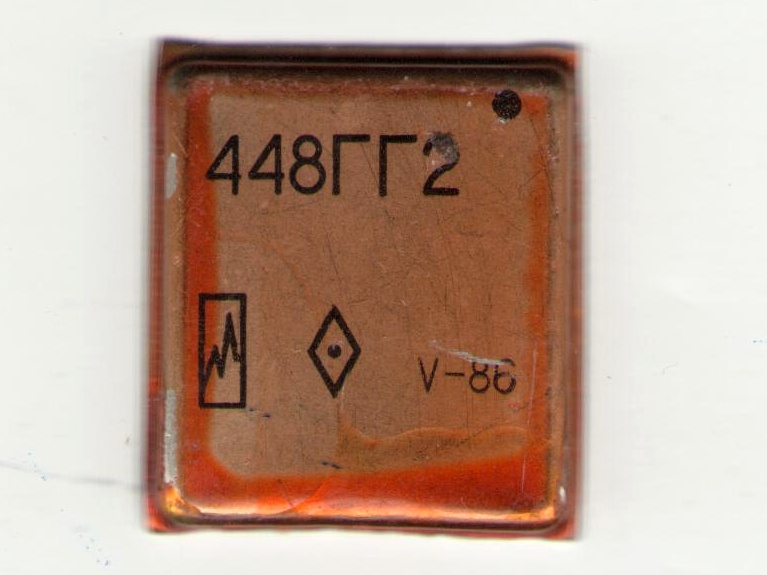

448ГГ2

Тактовый генератор с кварцевой стабилизацией частоты и парафазными выходами, для связной аппаратуры спецназначения. Также выпускалась под названием 04ГГ004.

Производители - минское ПО "Горизонт" и опытный завод Ереванского НИИ математических машин (ПО "Севан", Армения).

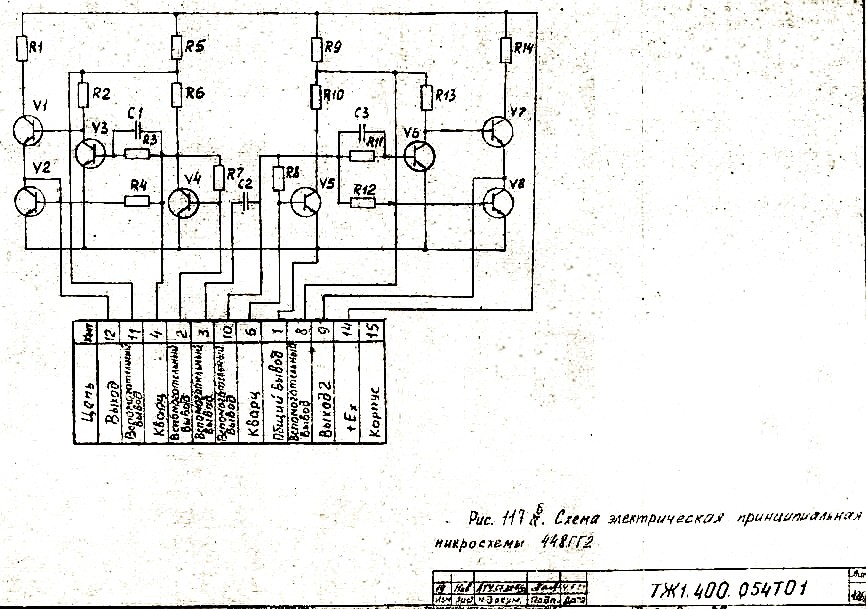

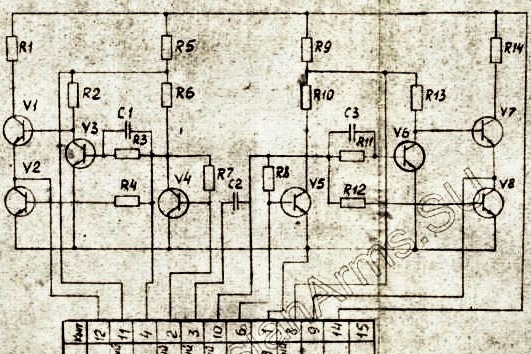

Справочные данные на неё и заводские паспорта, версия 1 и версия 2.

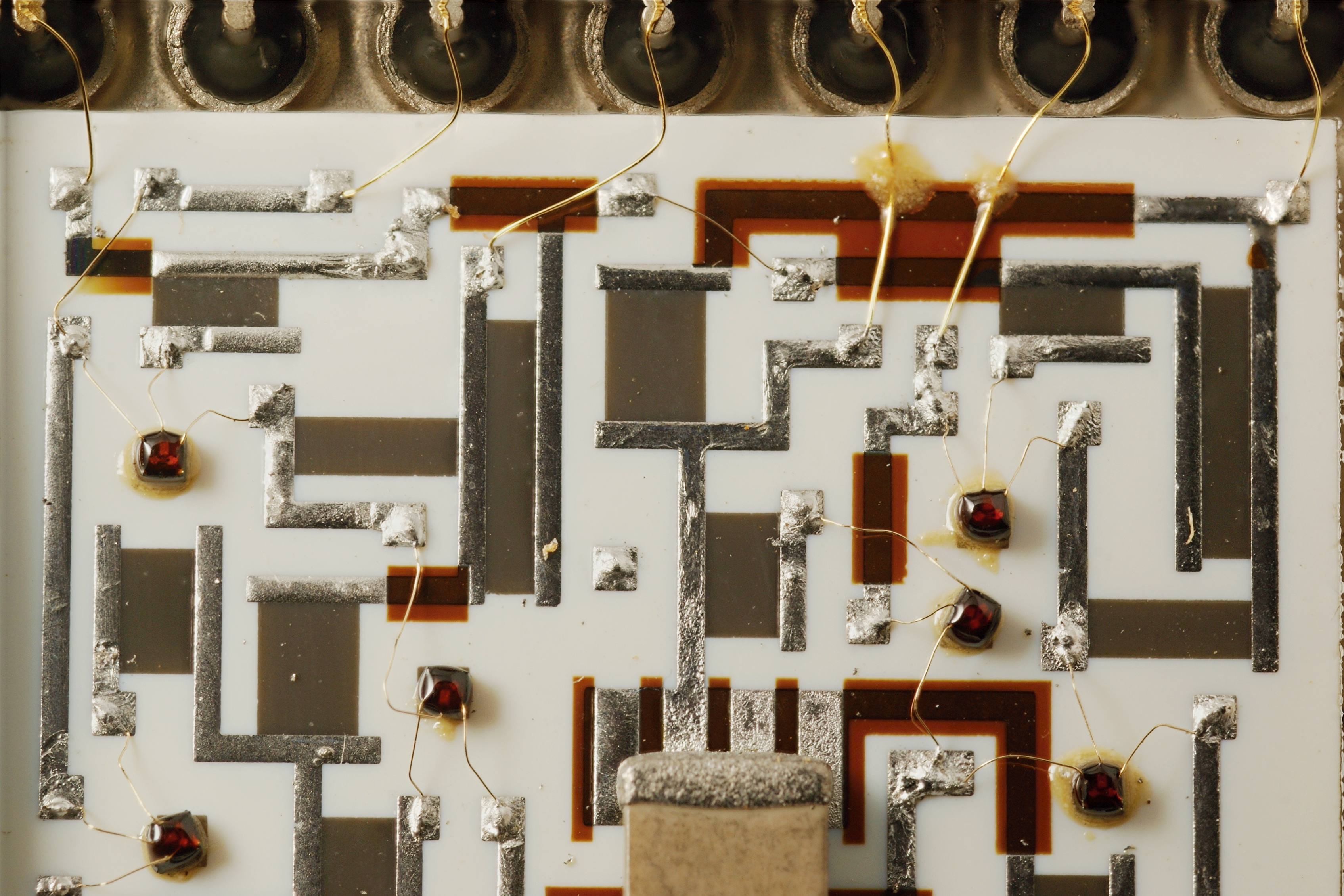

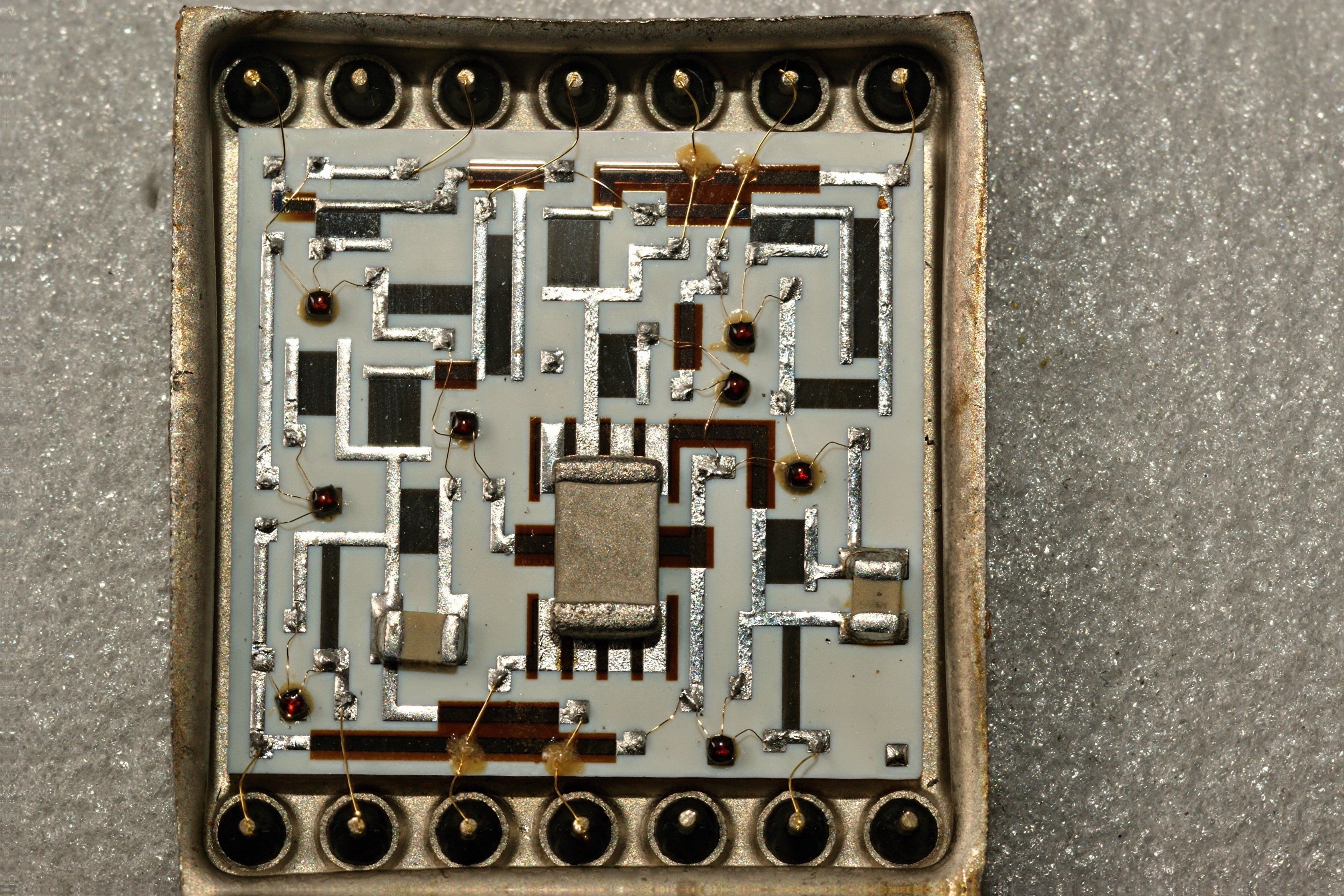

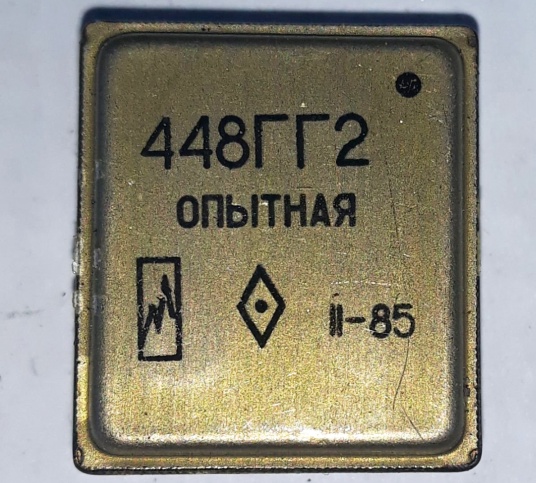

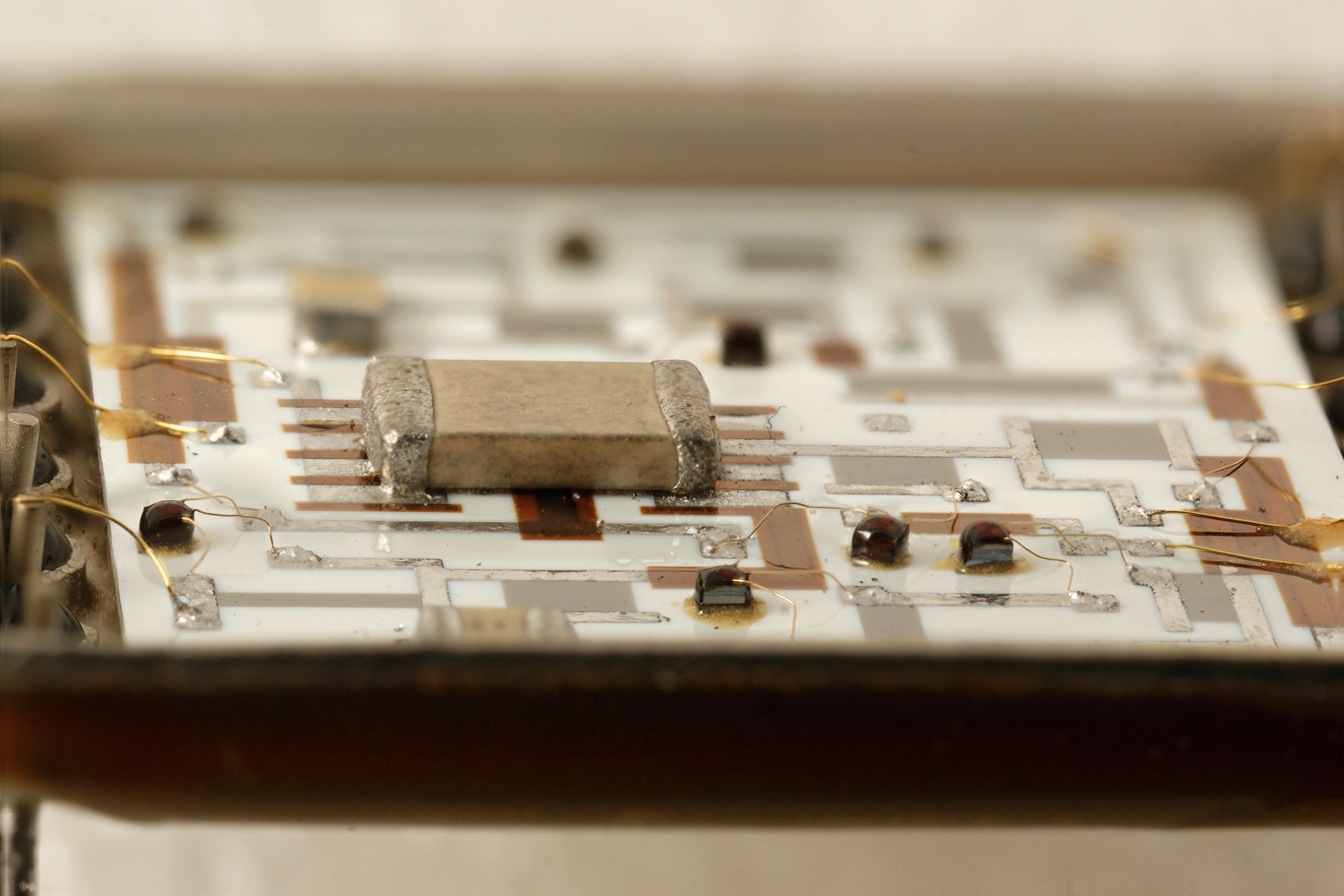

Любопытно, что микросборки выпускались по разным технологиям, даже в пределах одного предприятия.

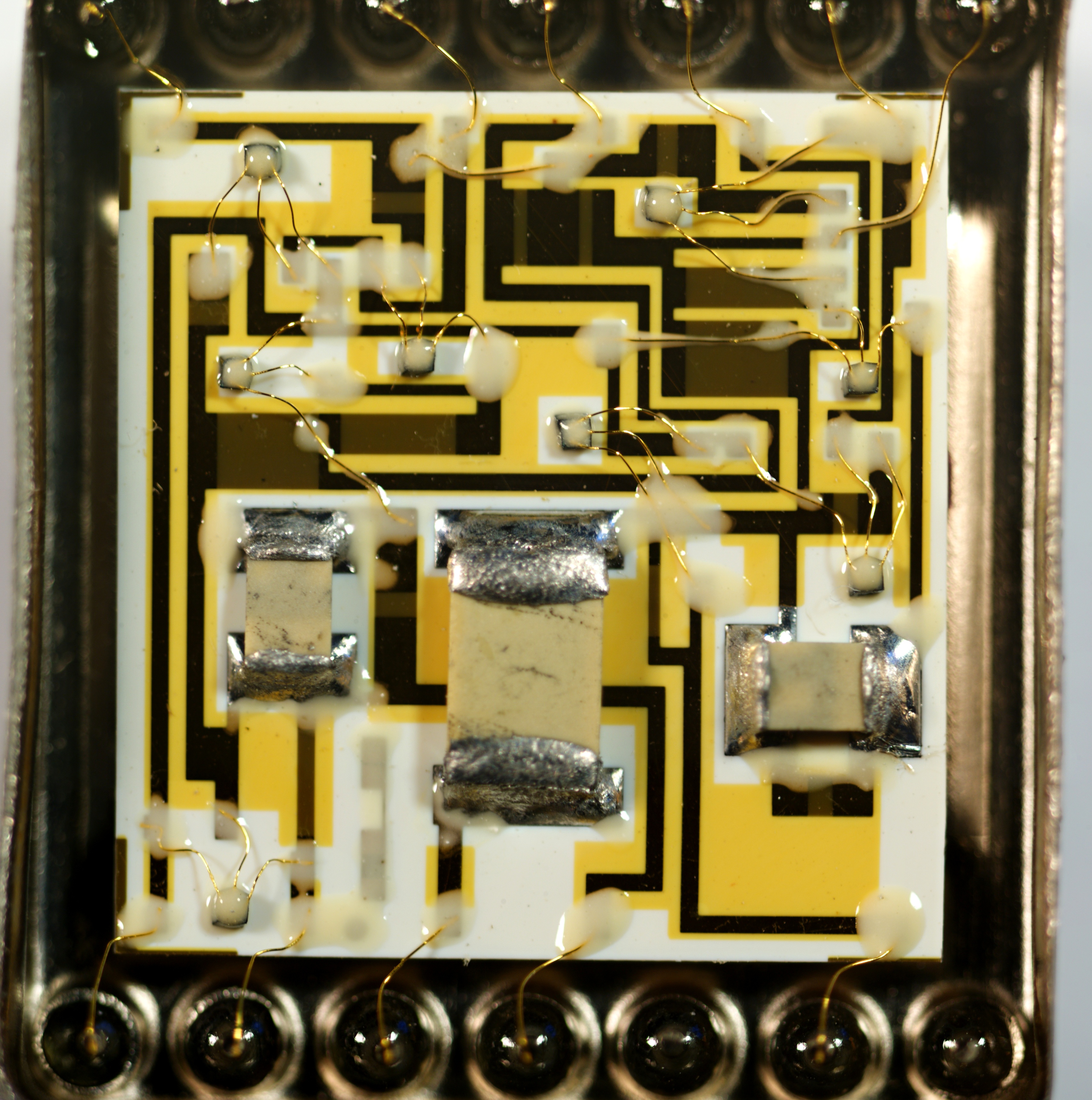

На данный момент мне известно о трёх вариациях:


(фото с форума Отечественная радиотехника XX века)


(фото с форума Отечественная радиотехника XX века)

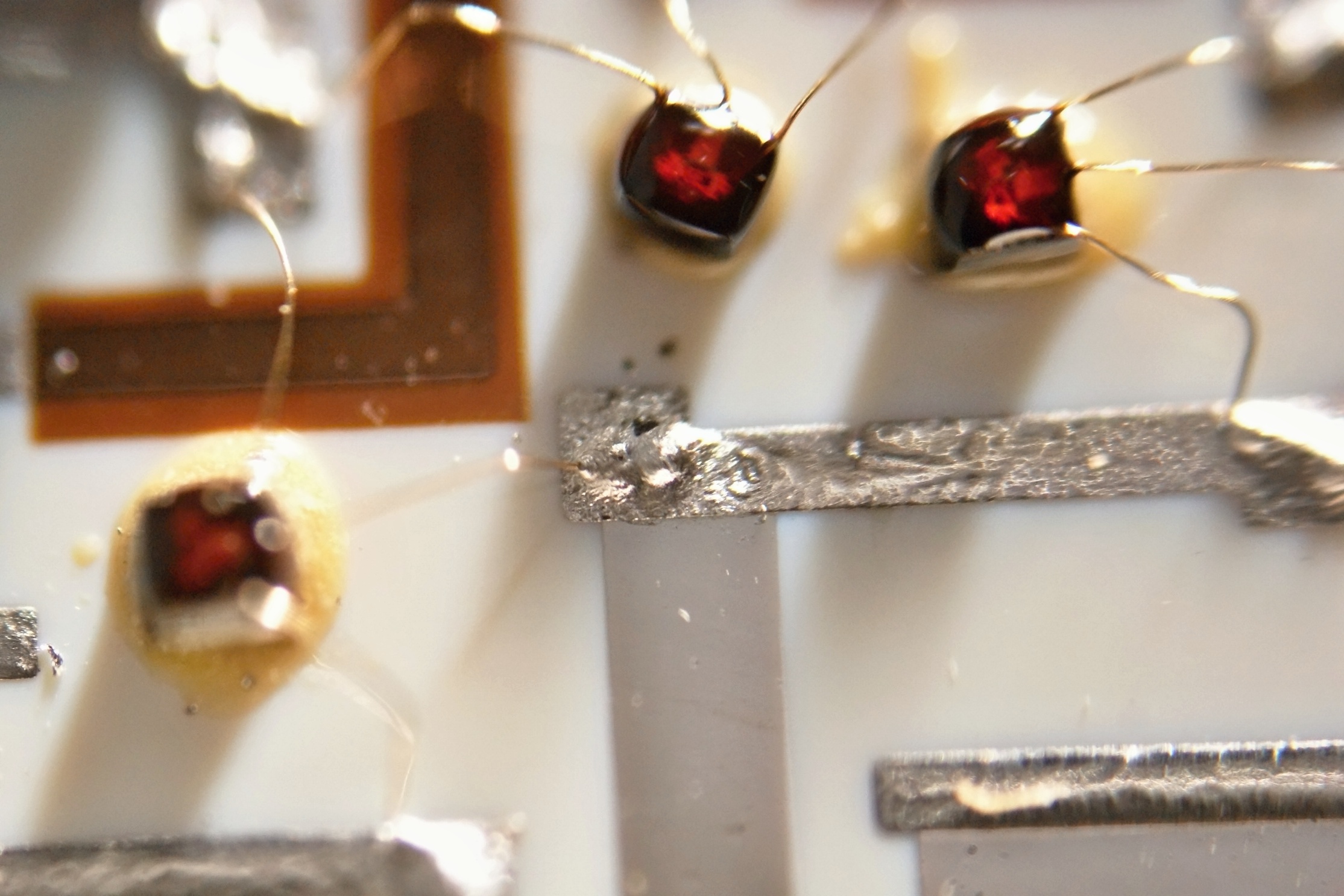

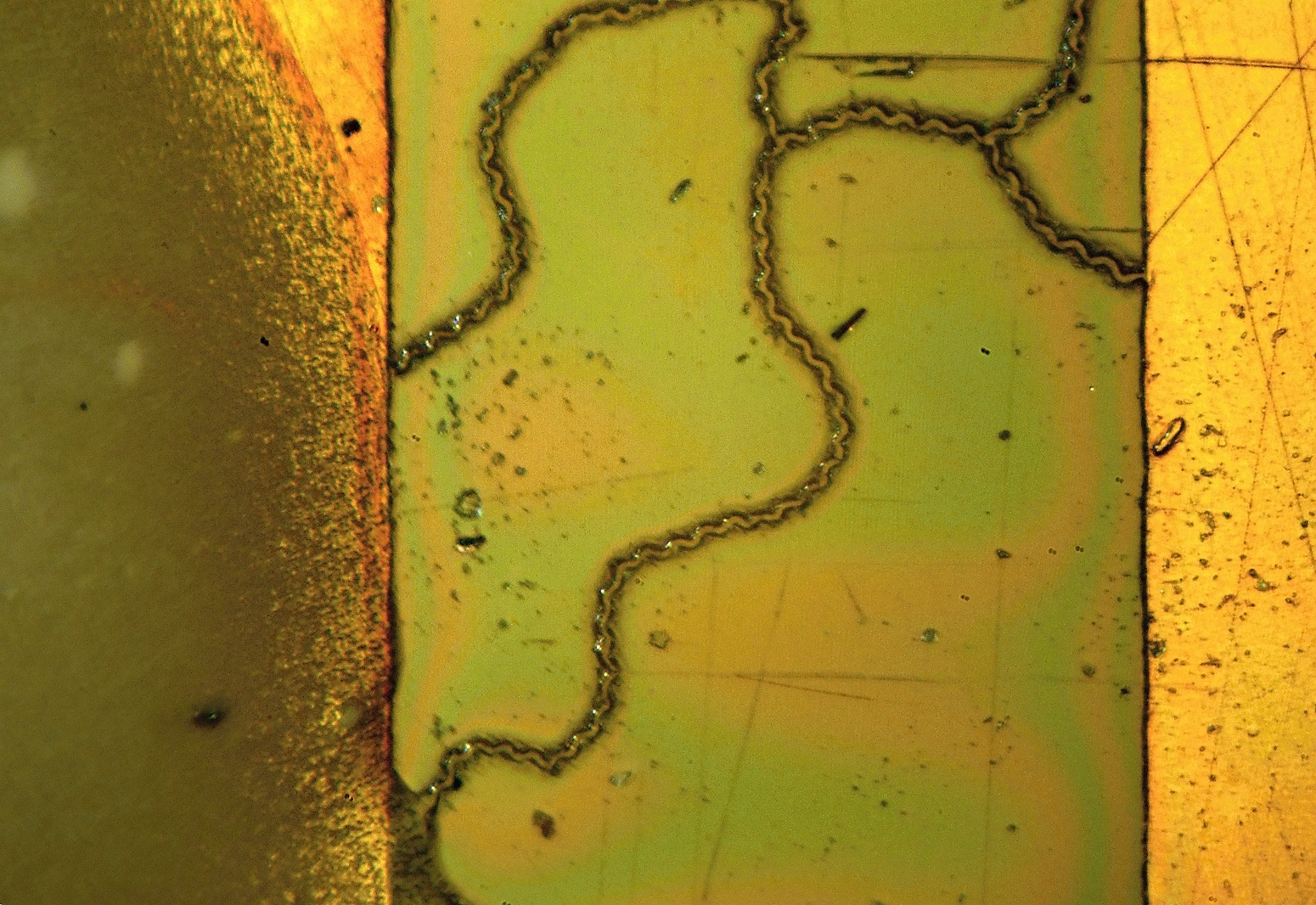

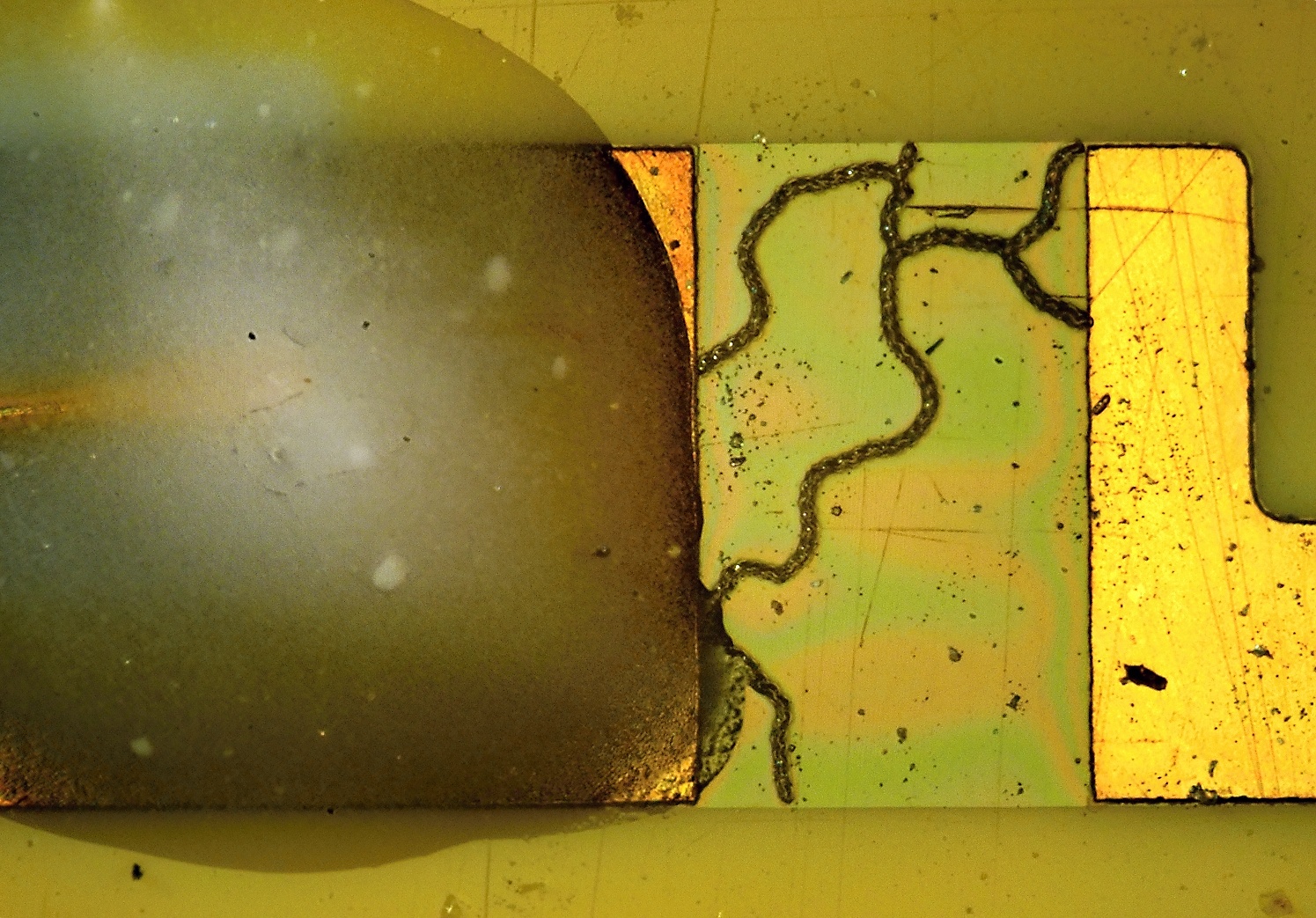

Потеки лака на контактных площадках (под микроскопом) :


(фото с аукциона Мешок)

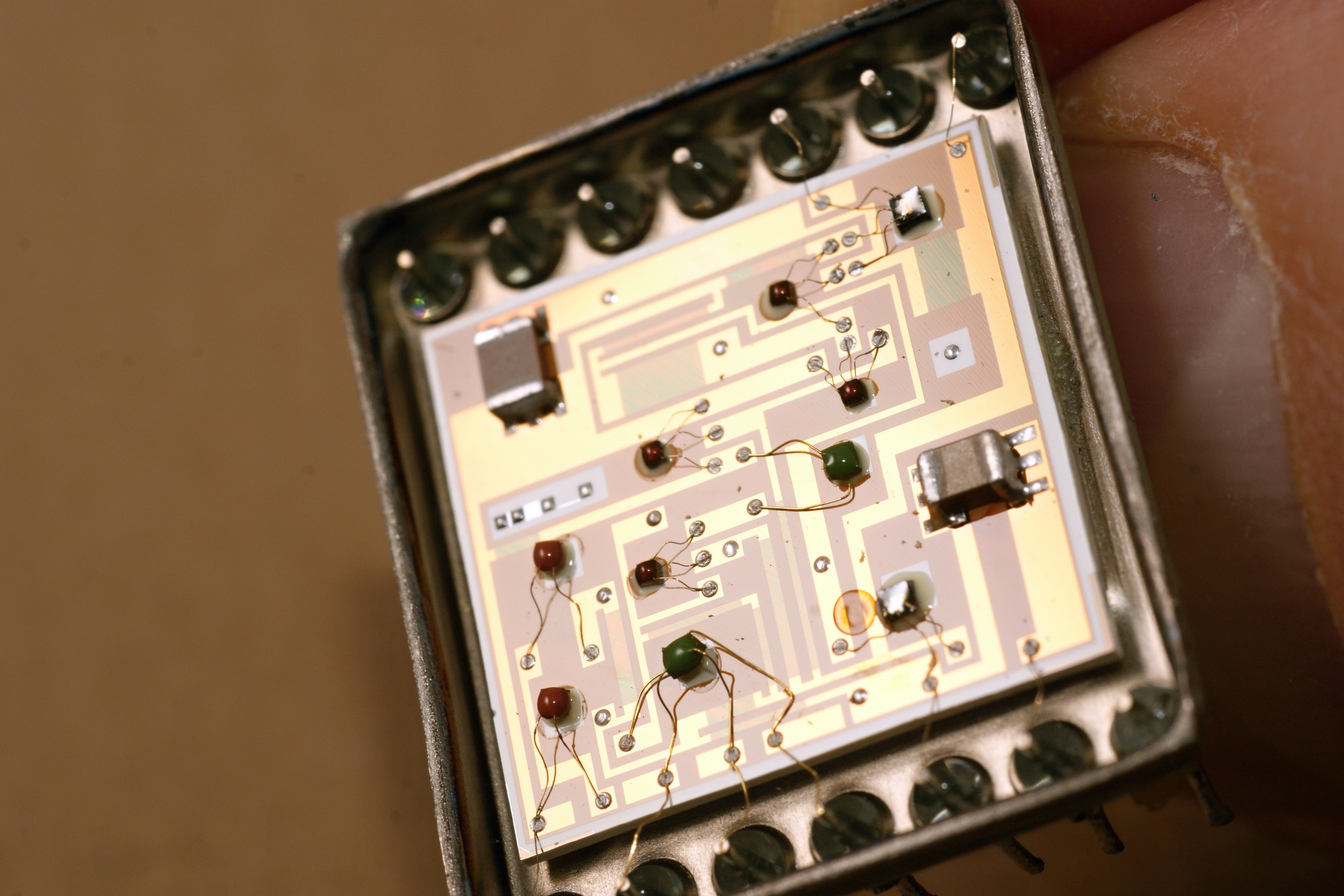

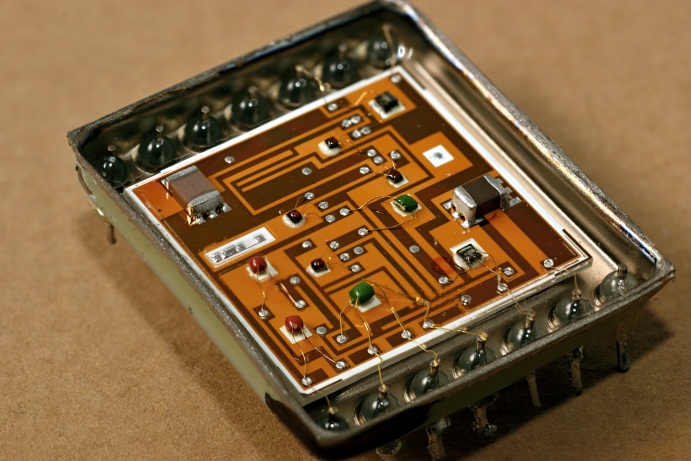

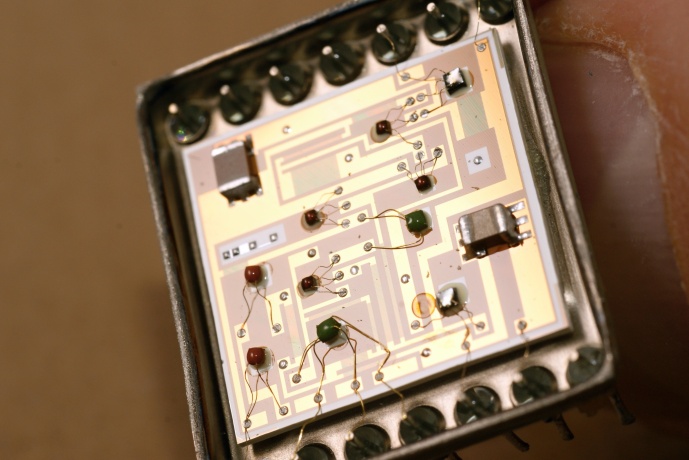

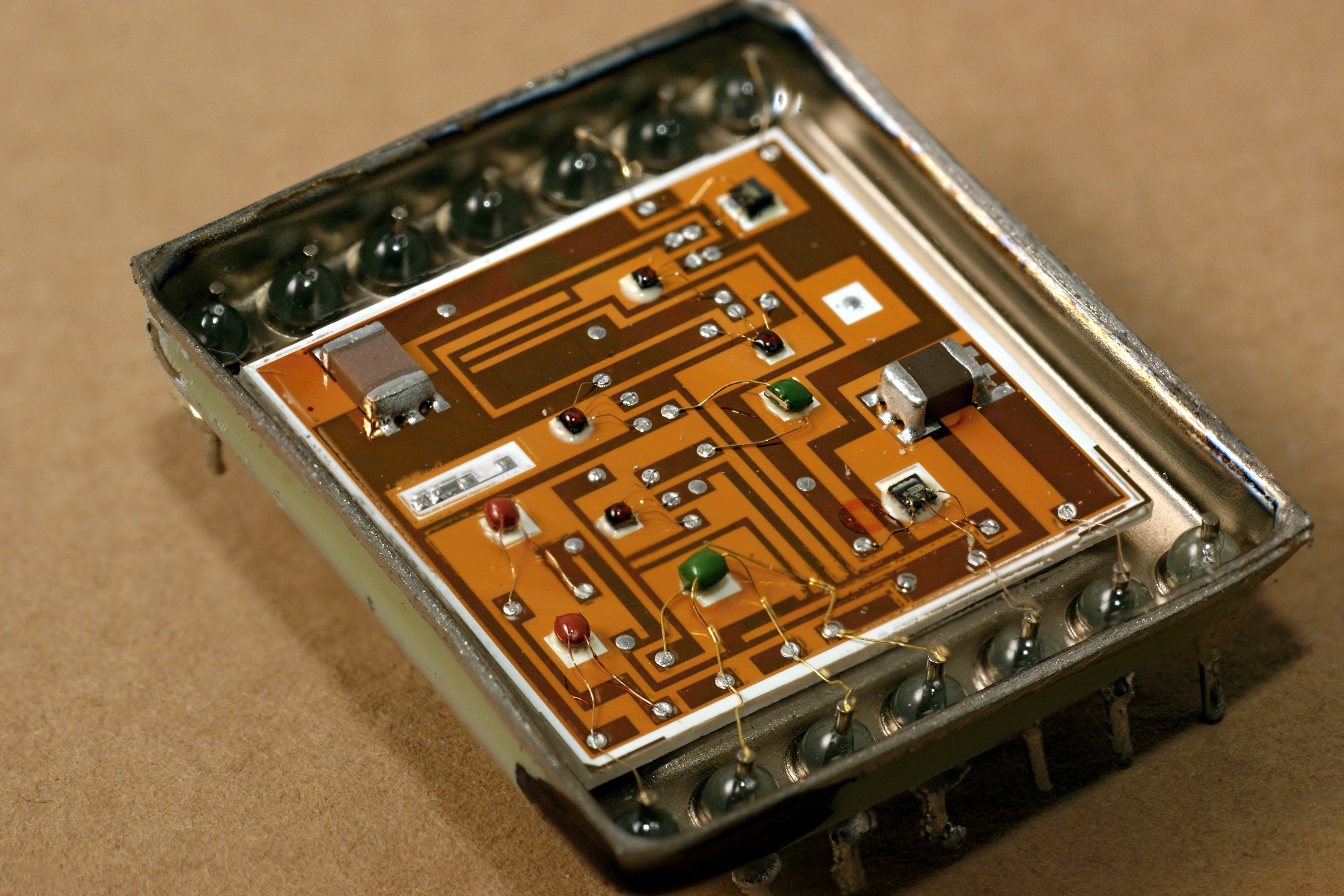

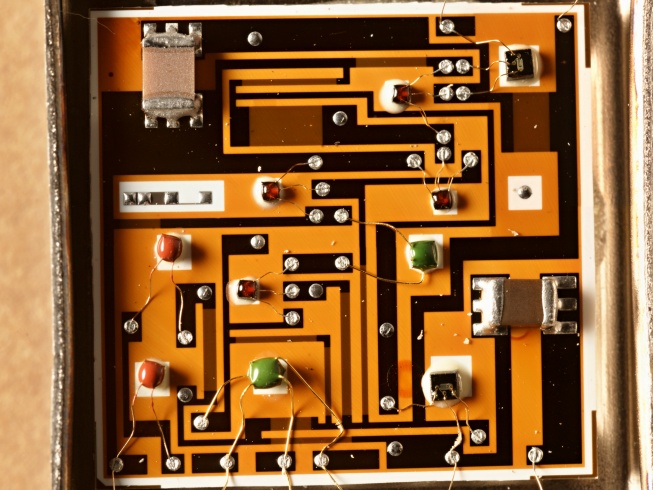

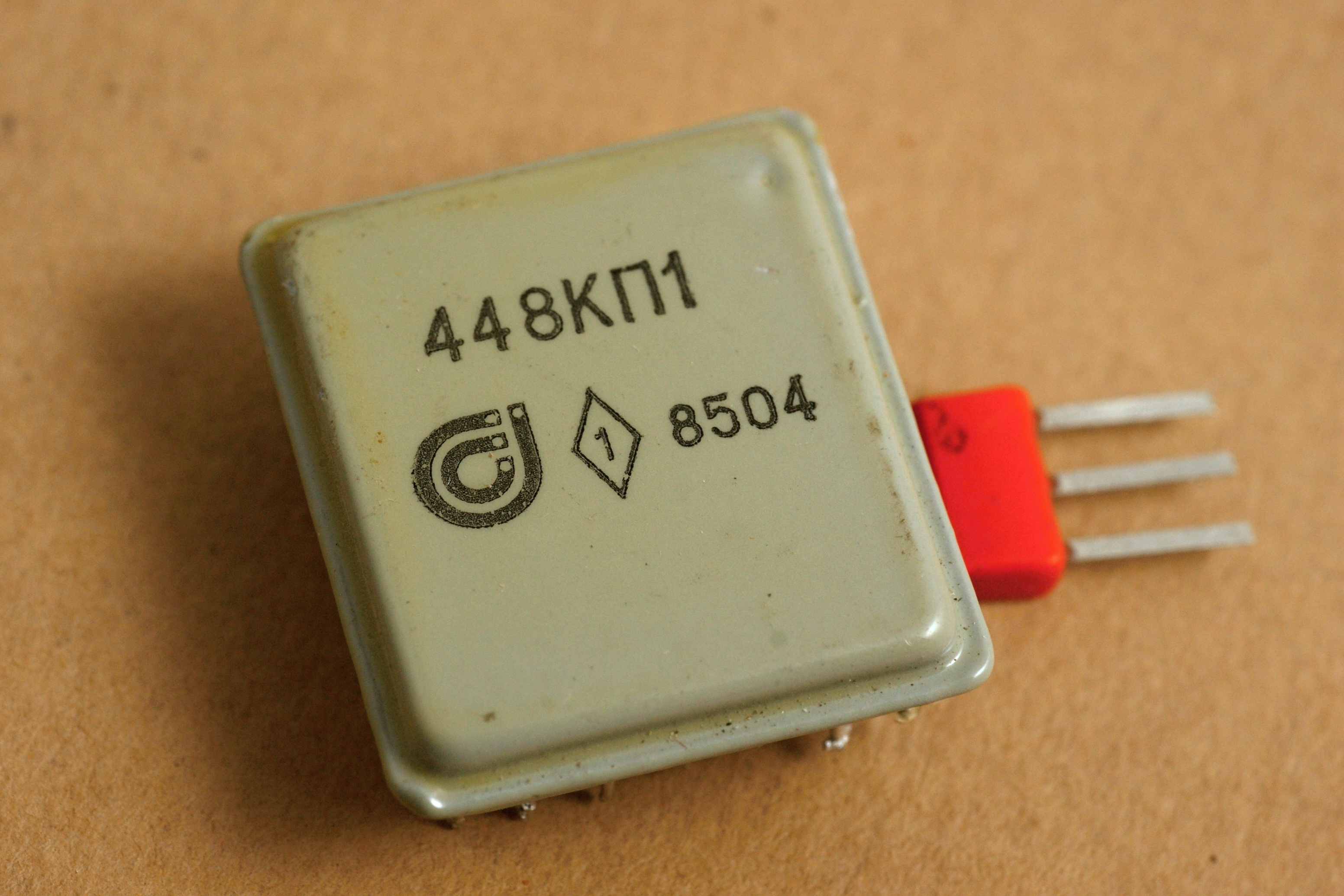

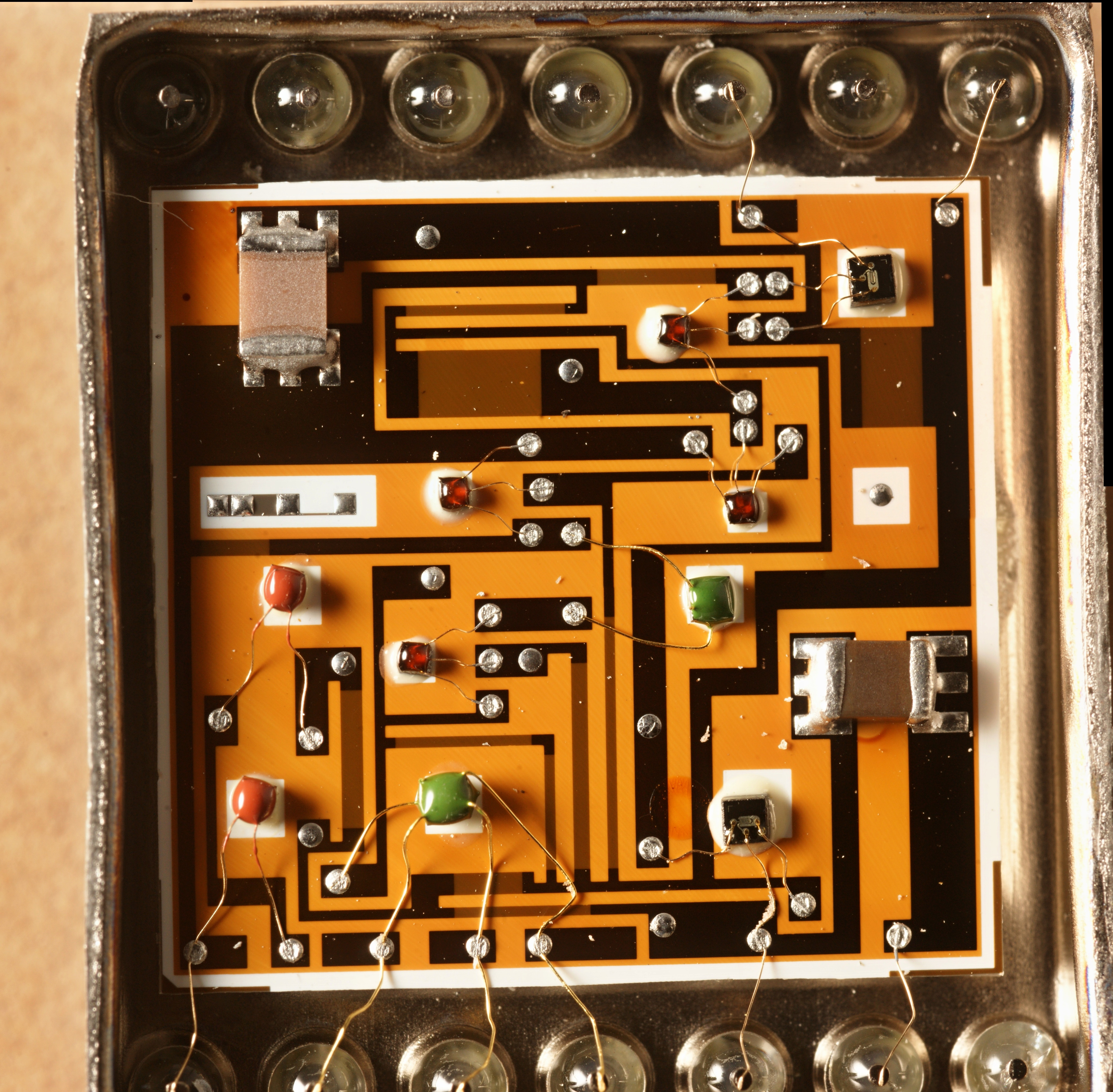

448КП1

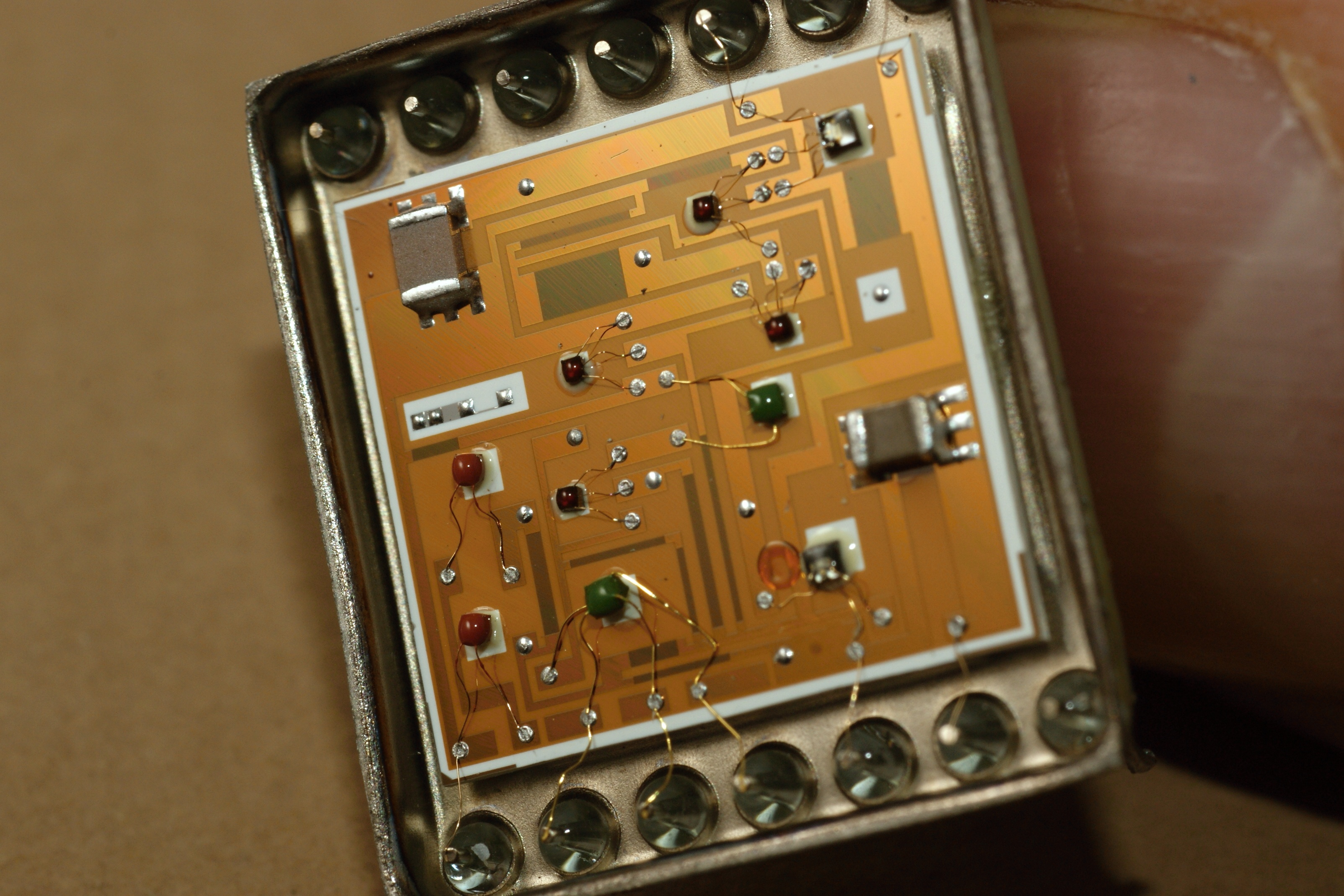

Назначение - электронный ключ для ВЧ-тракта. Коэффициент передачи в диапазоне частот 25...6000 кГц – 0,85; коэффициент ослабления на частоте 2 МГц - 1000.

Выпускалась также под названием 04КП002. Производитель - минское ПО "Горизонт".

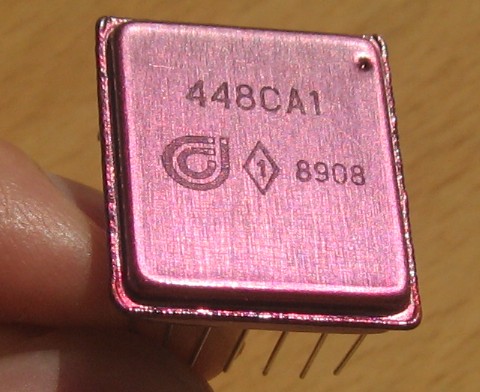

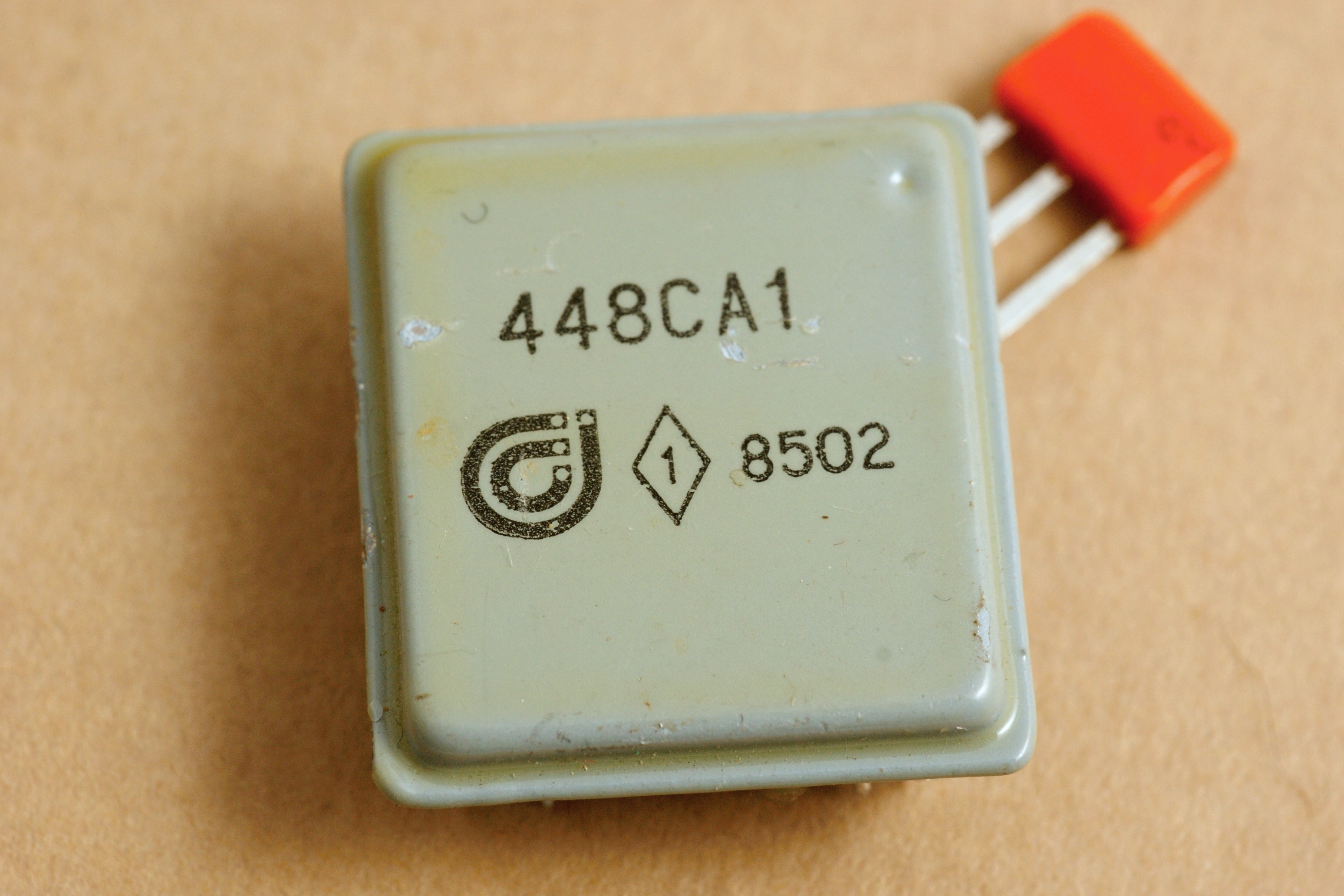

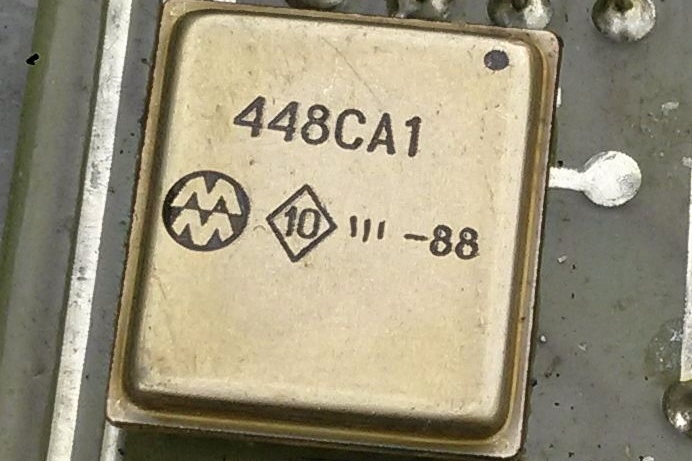

448СА1

Назначение - амплитудный дискриминатор; чувствительность 15 мВ, амплитуда импульсов выходного сигнала 4,5 В.

Первоначально выпускалась под названием 2СА481, а также 04СА001.

Производители - минское ПО "Горизонт" и Омский завод "Автоматика".

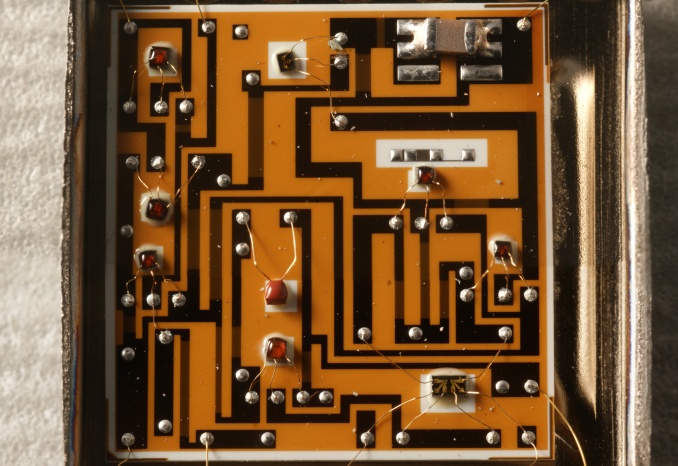

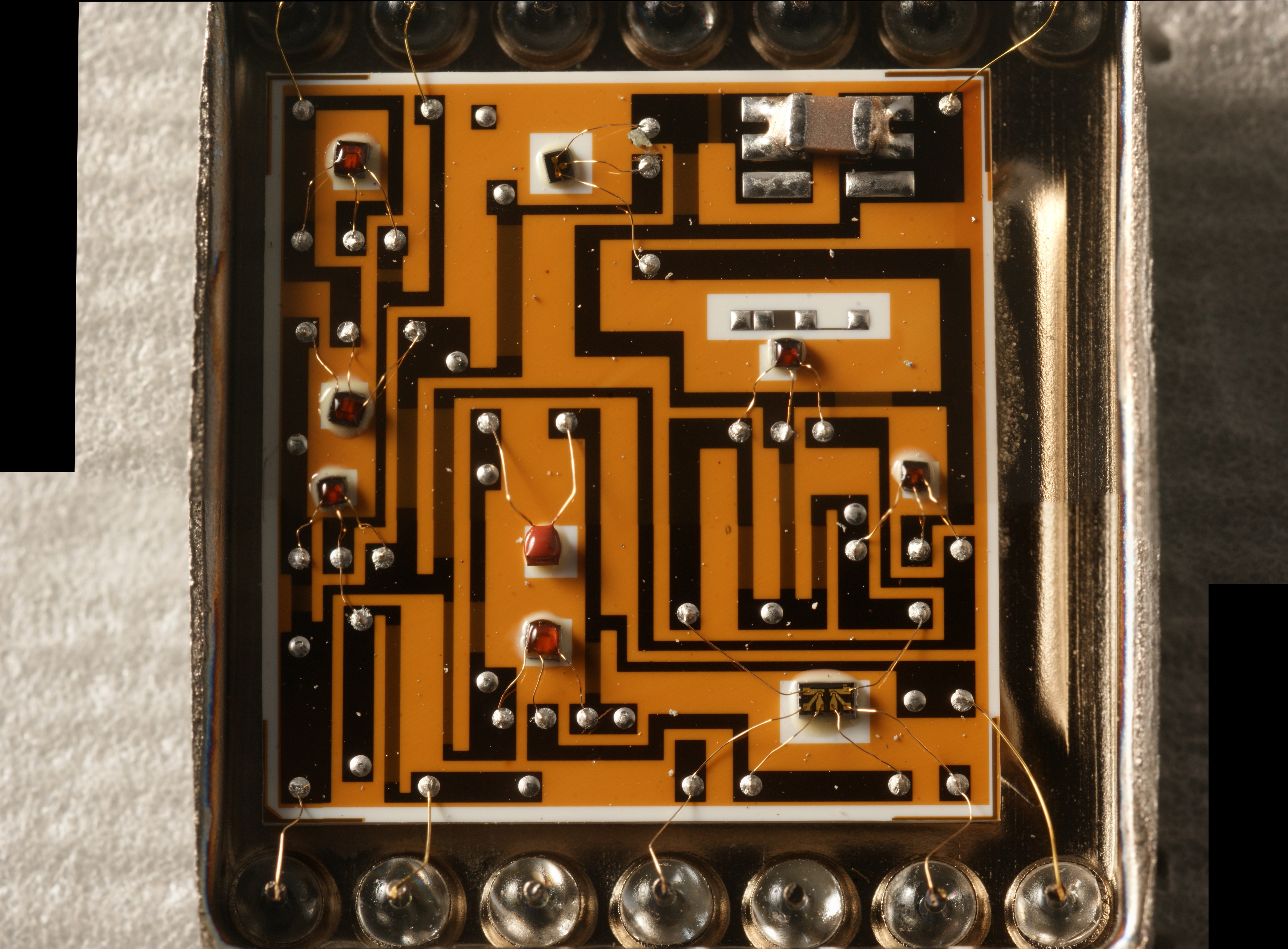

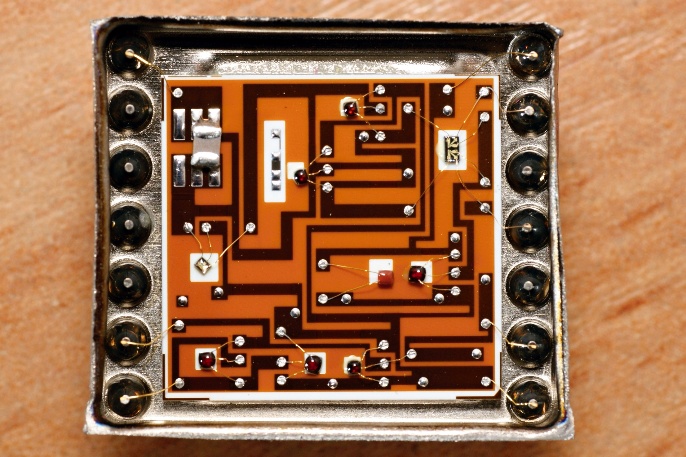

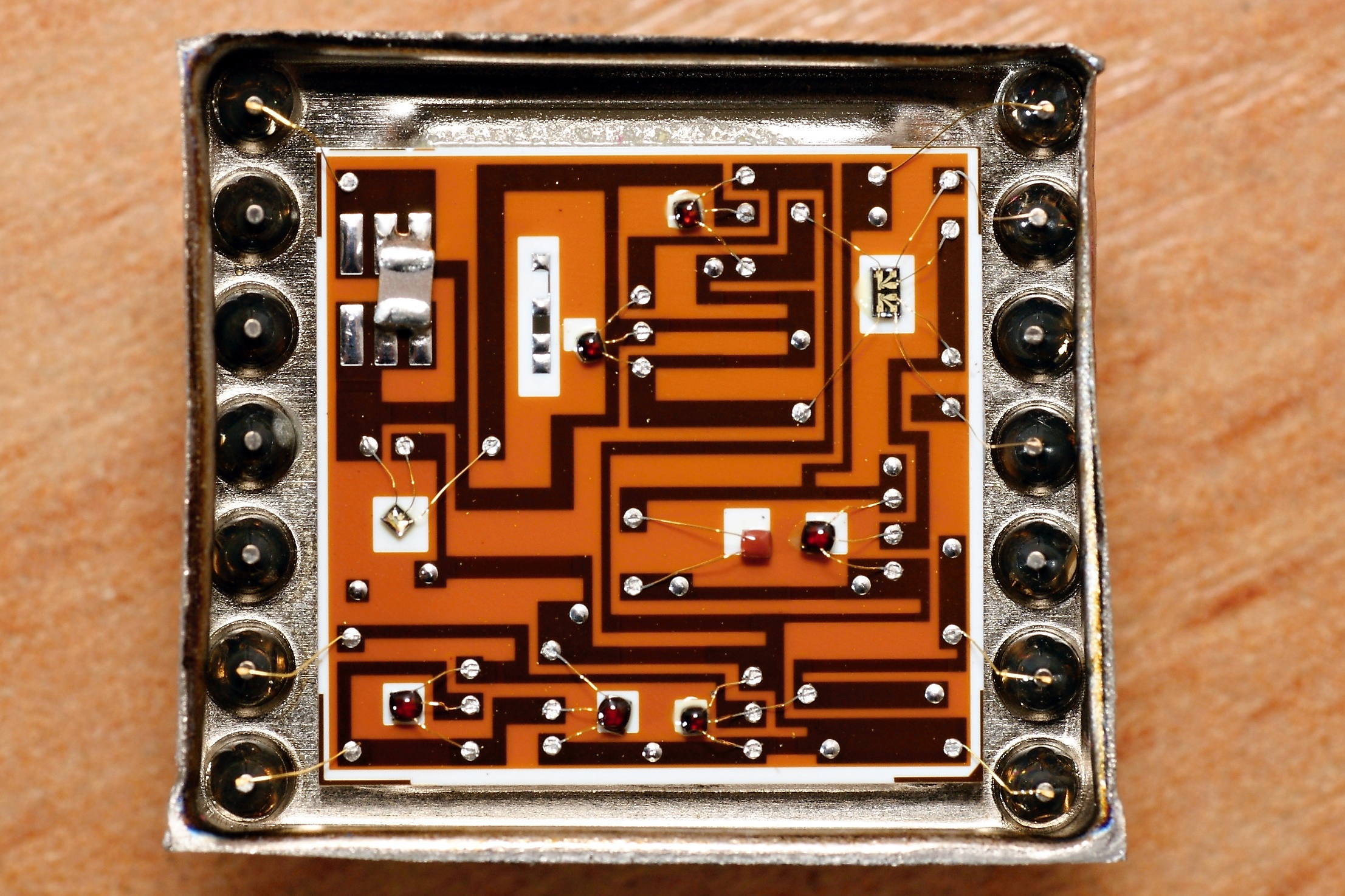

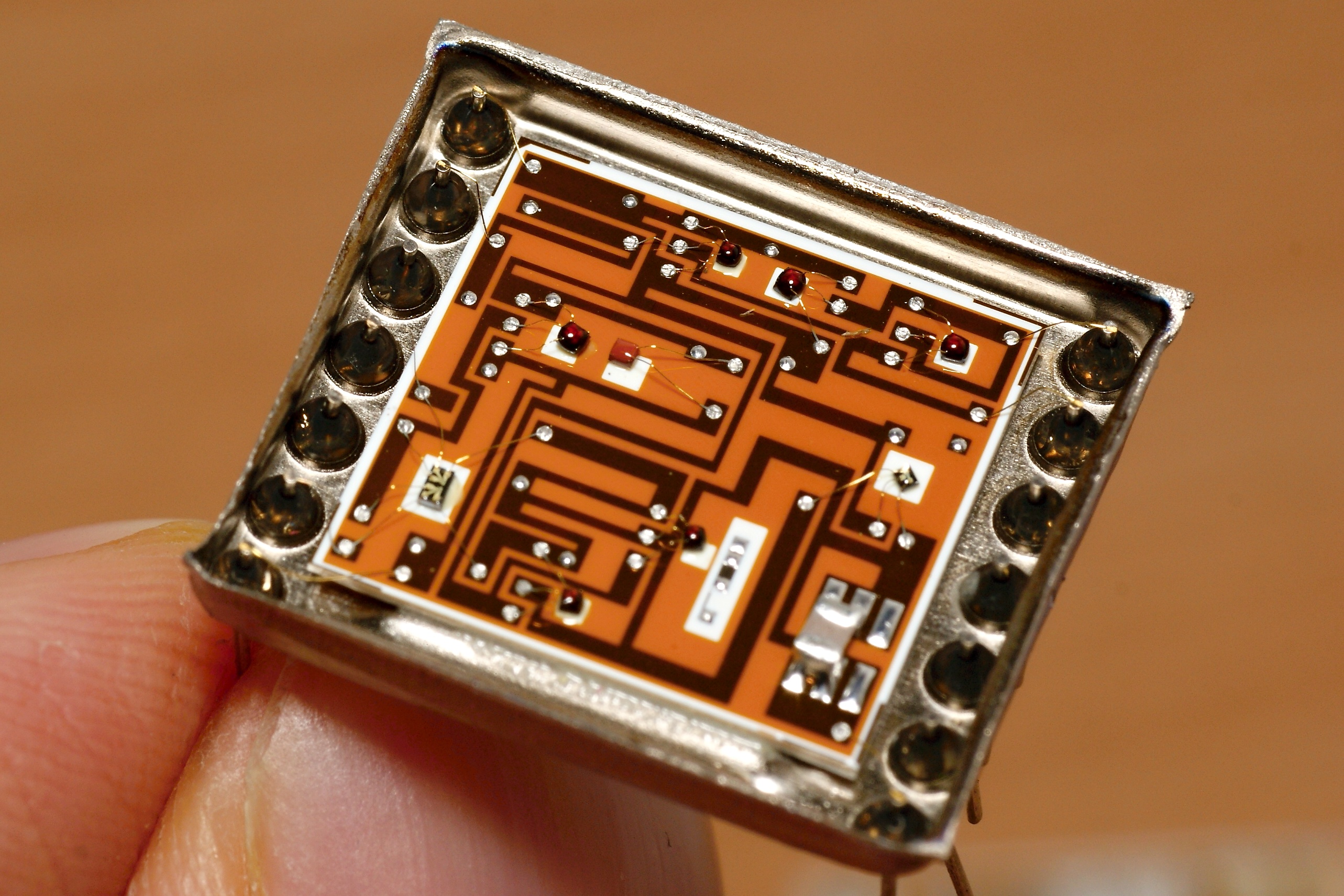

Посмотрим на неё внутри, это тем более интересно, что 448СА1 - одна из немногих микросборок, для которых у меня есть полная схема, с обозначением элементов, что даёт возможность их опознать:

Первый вывод по схеме - справа внизу.

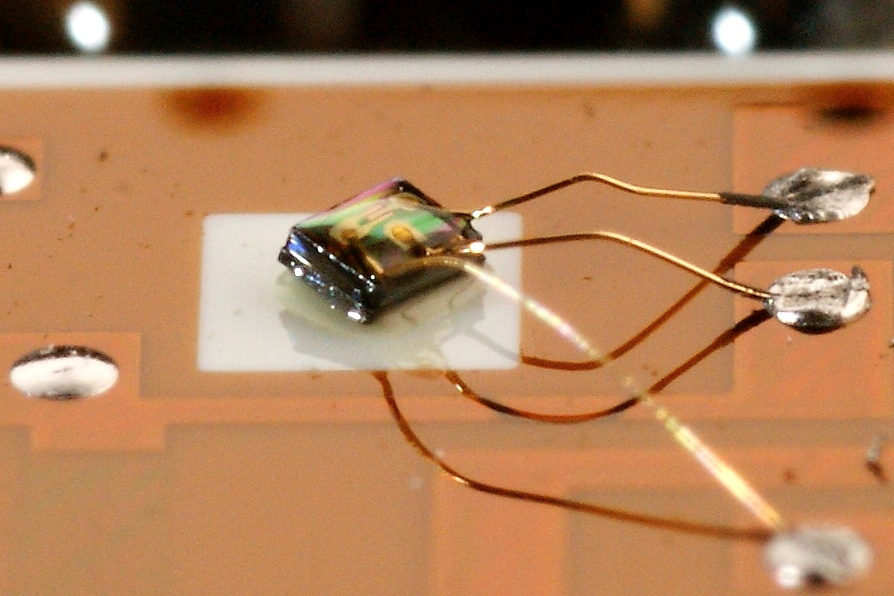

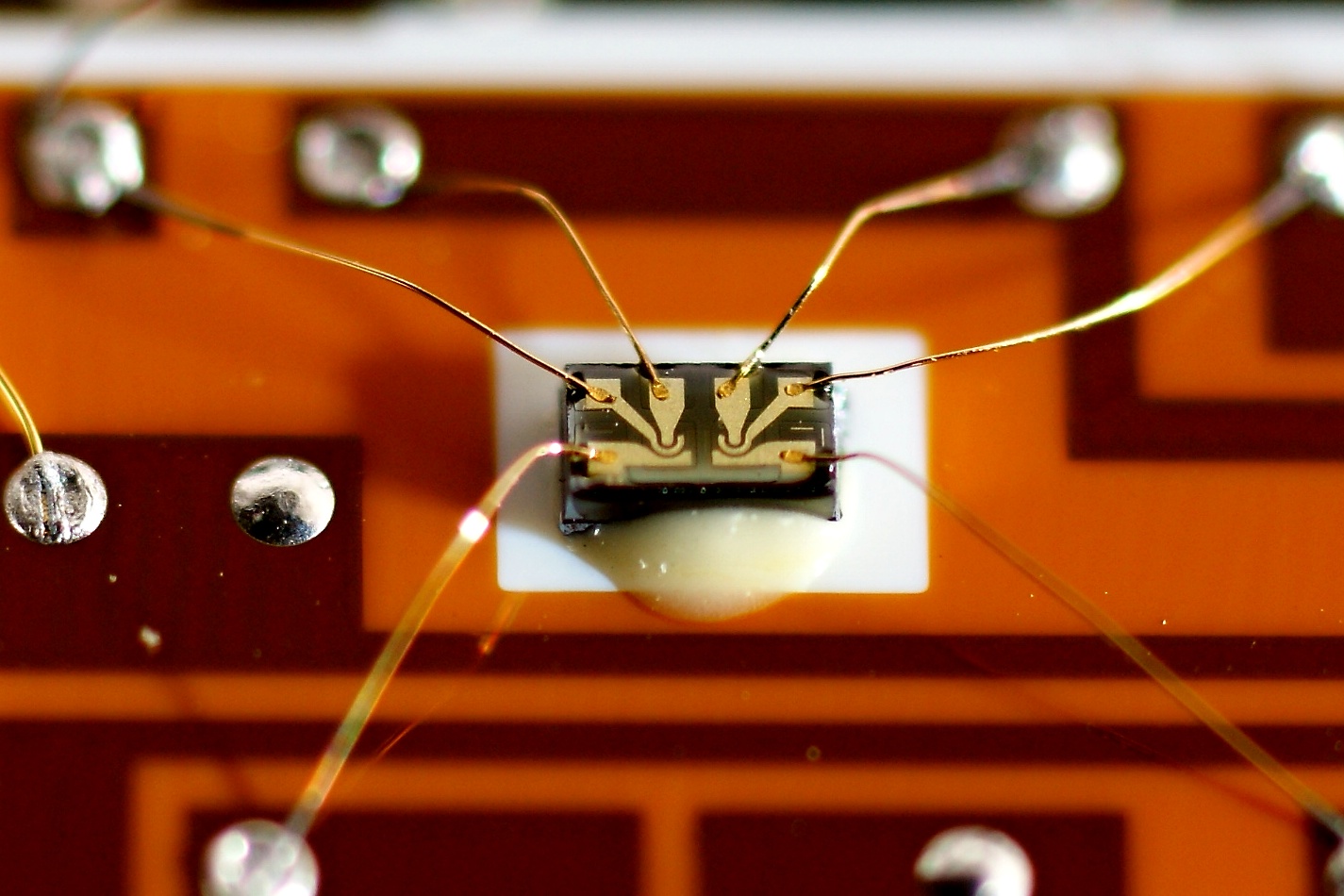

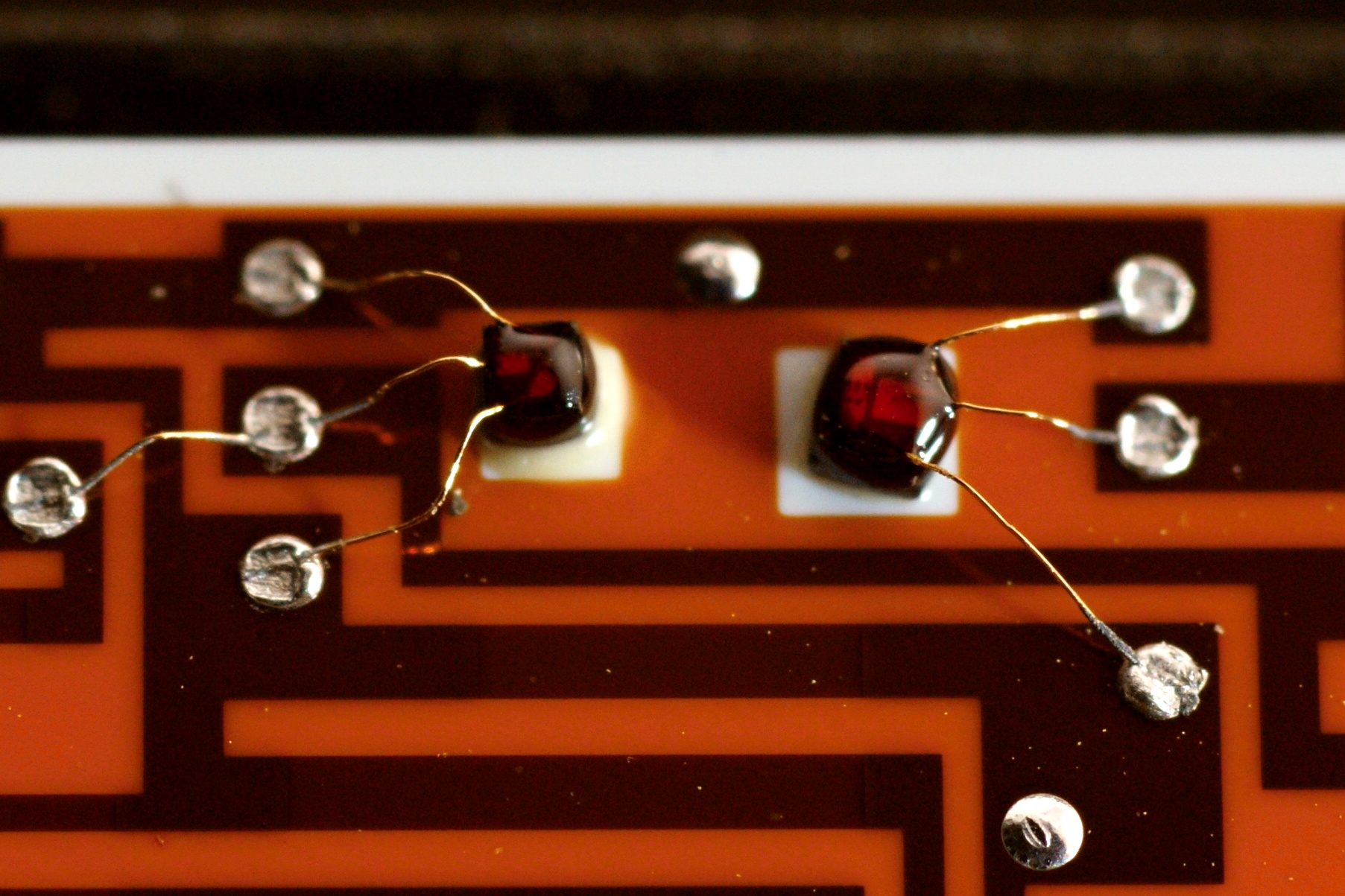

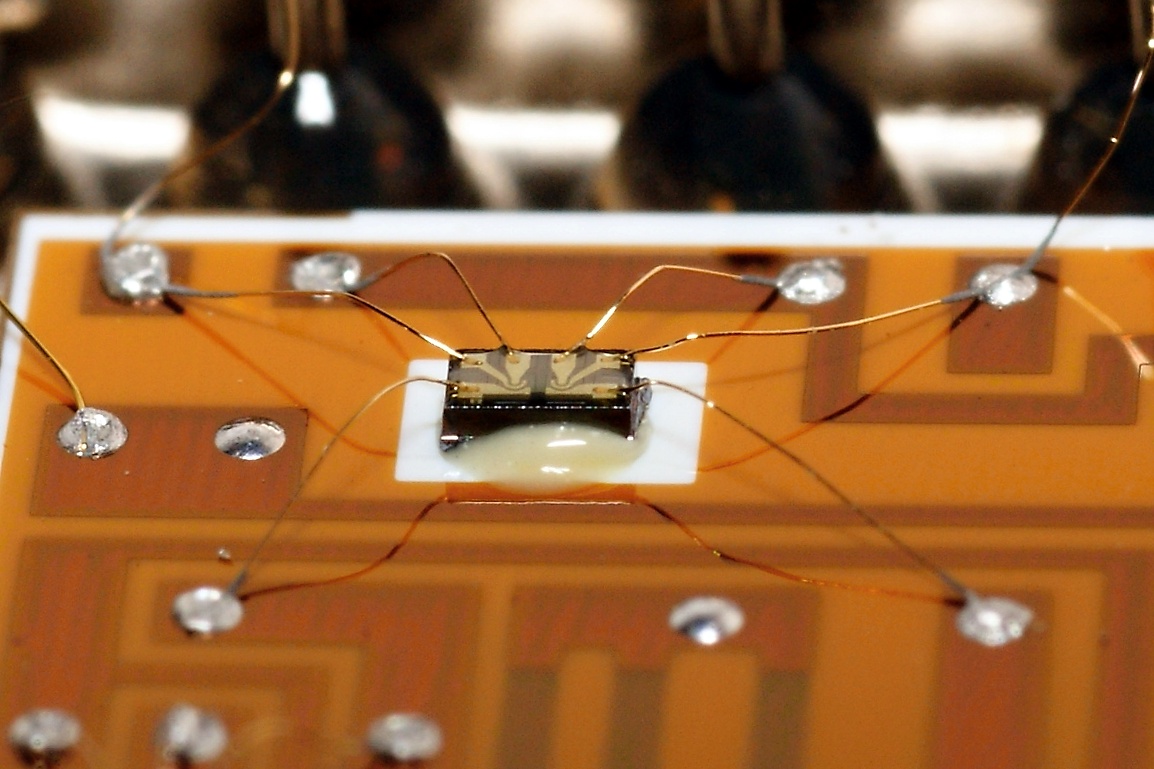

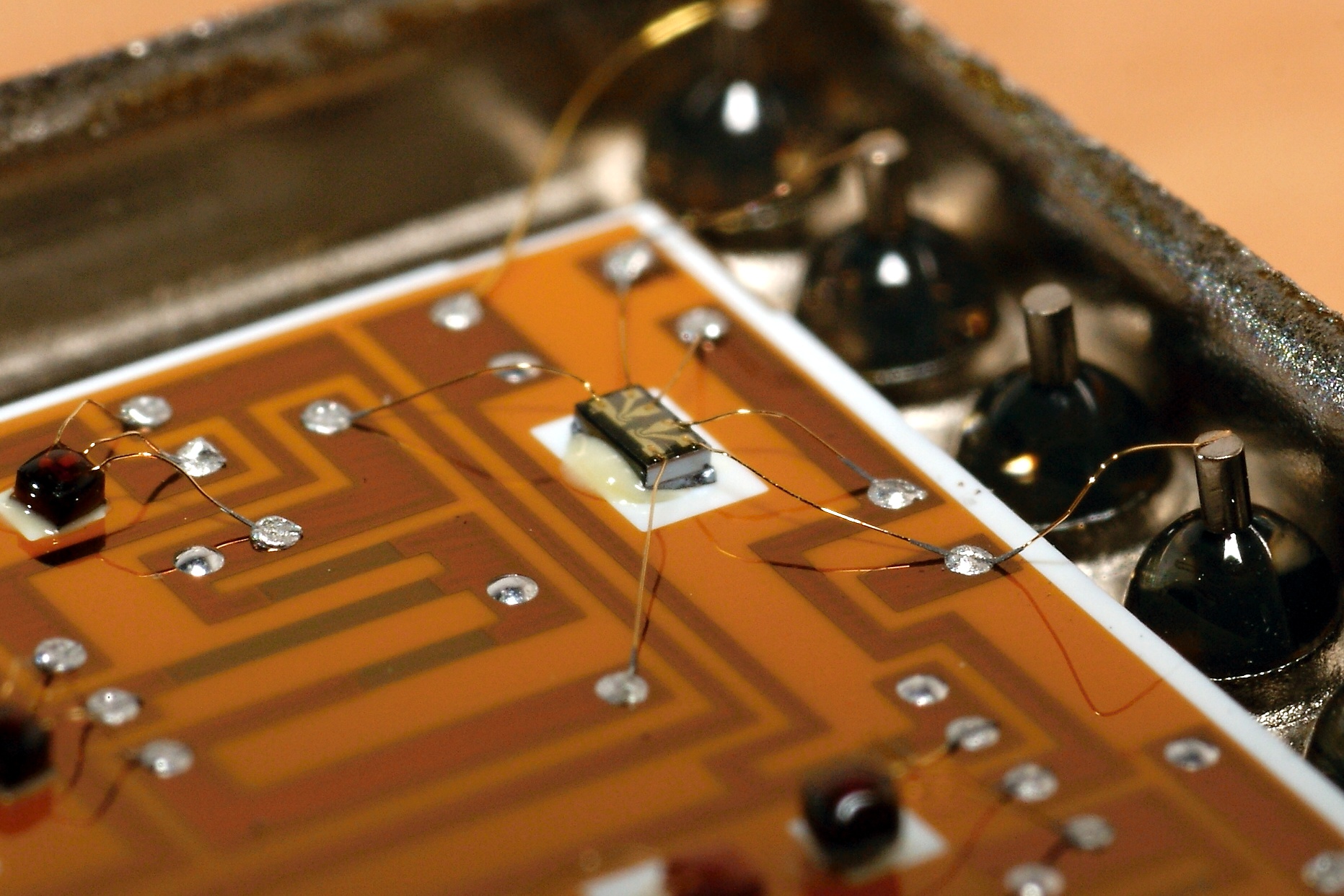

Транзисторная пара 129НТ1 :

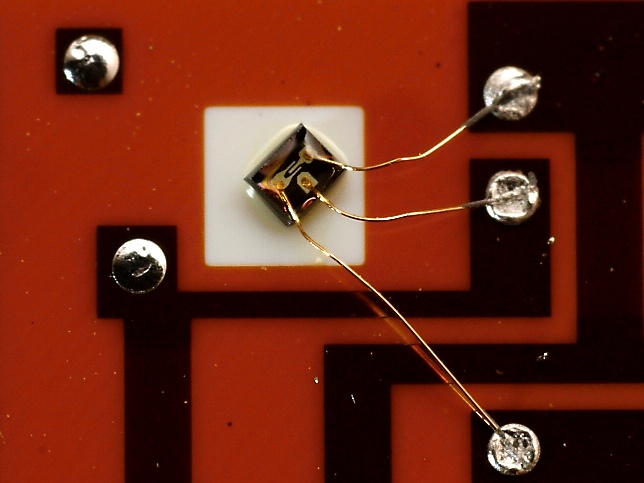

Транзистор 2Т360В :

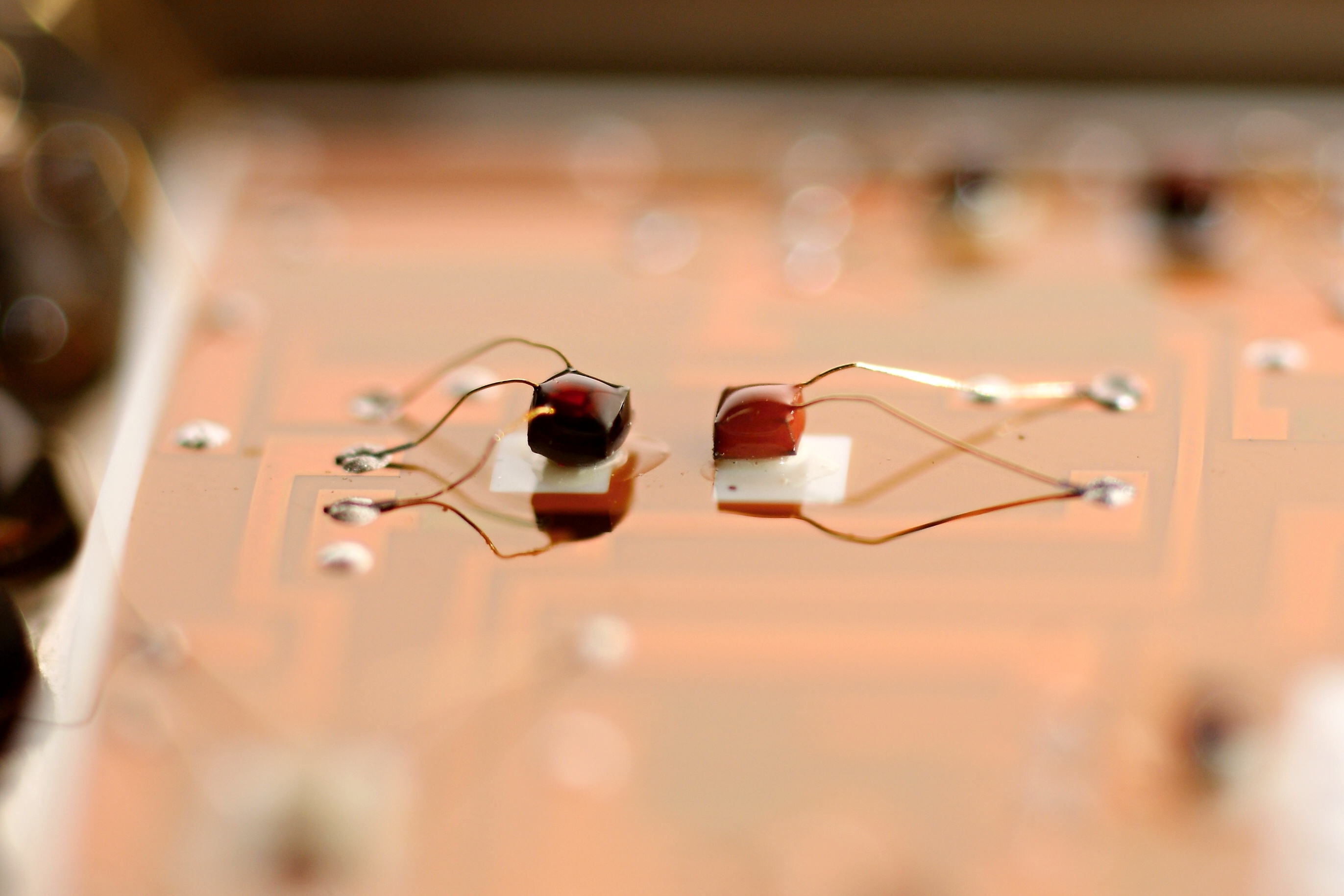

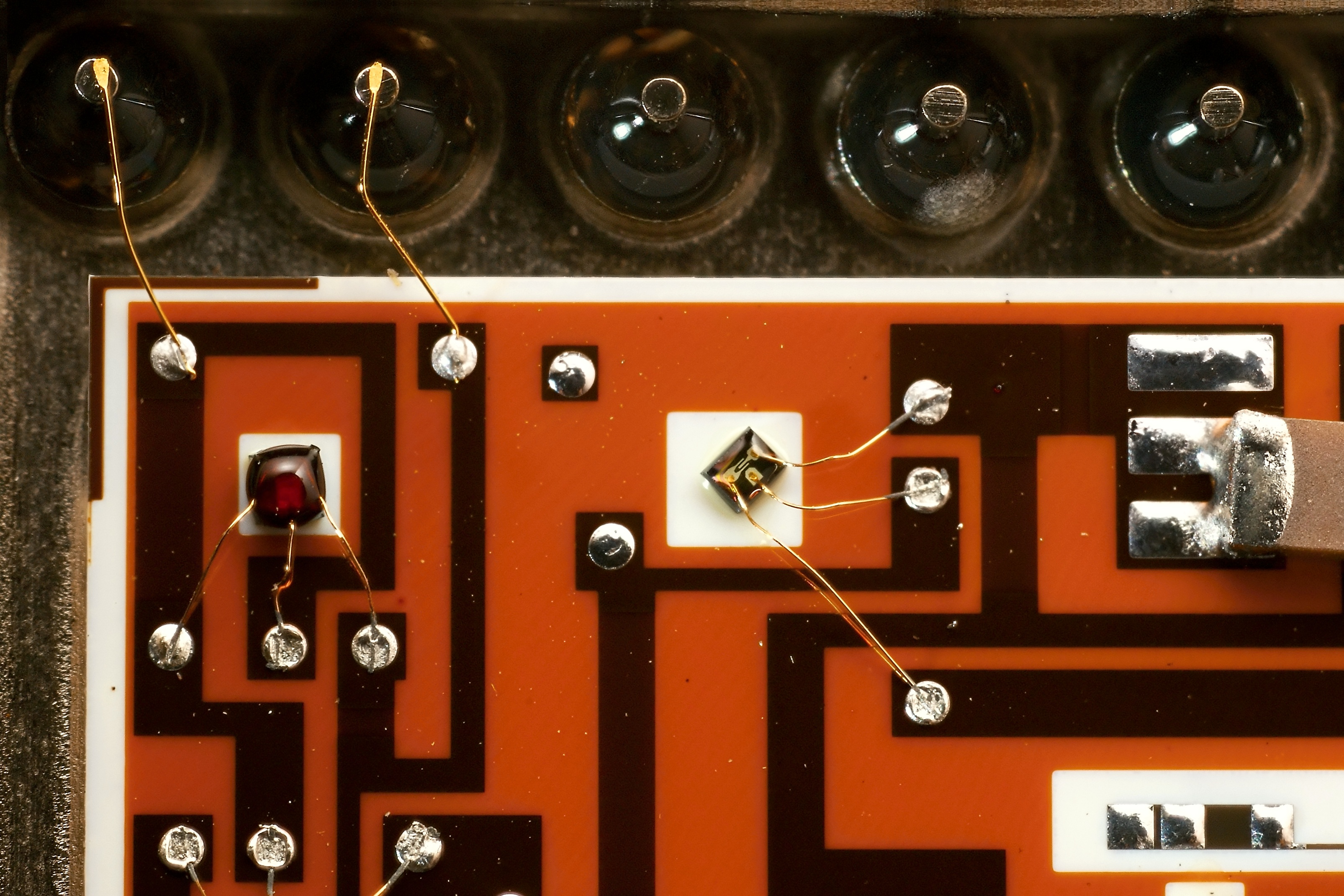

Слева - единственный неподписанный на схеме транзистор ("подпирающий" собой входной диф. каскад на 129НТ1); справа - диод 2Д901А-1:

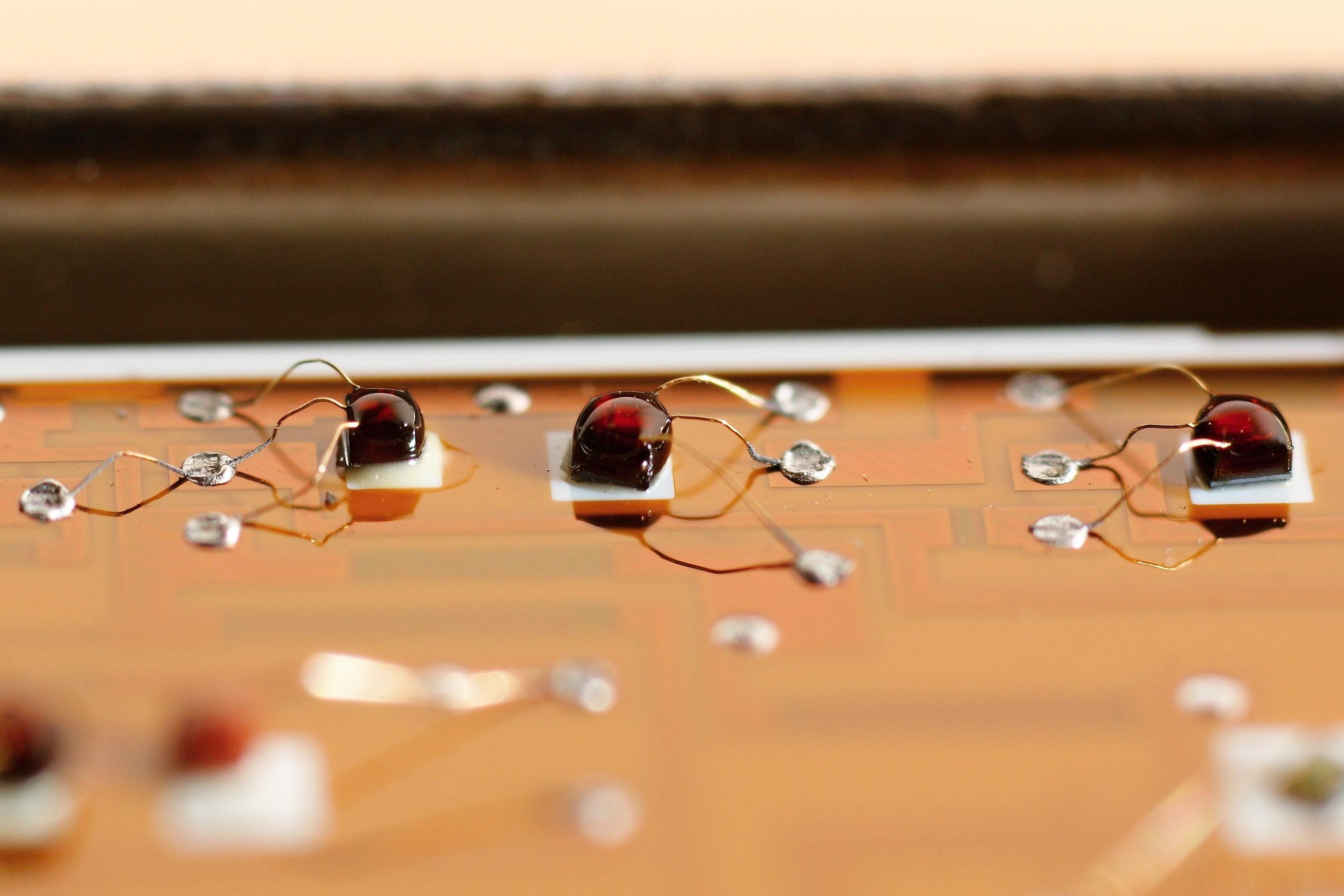

2Т324В (слева) и 2Т307В (справа) ...

... и, ещё правее, 2Т307Б-1; вся эта троица образует выходной каскад:

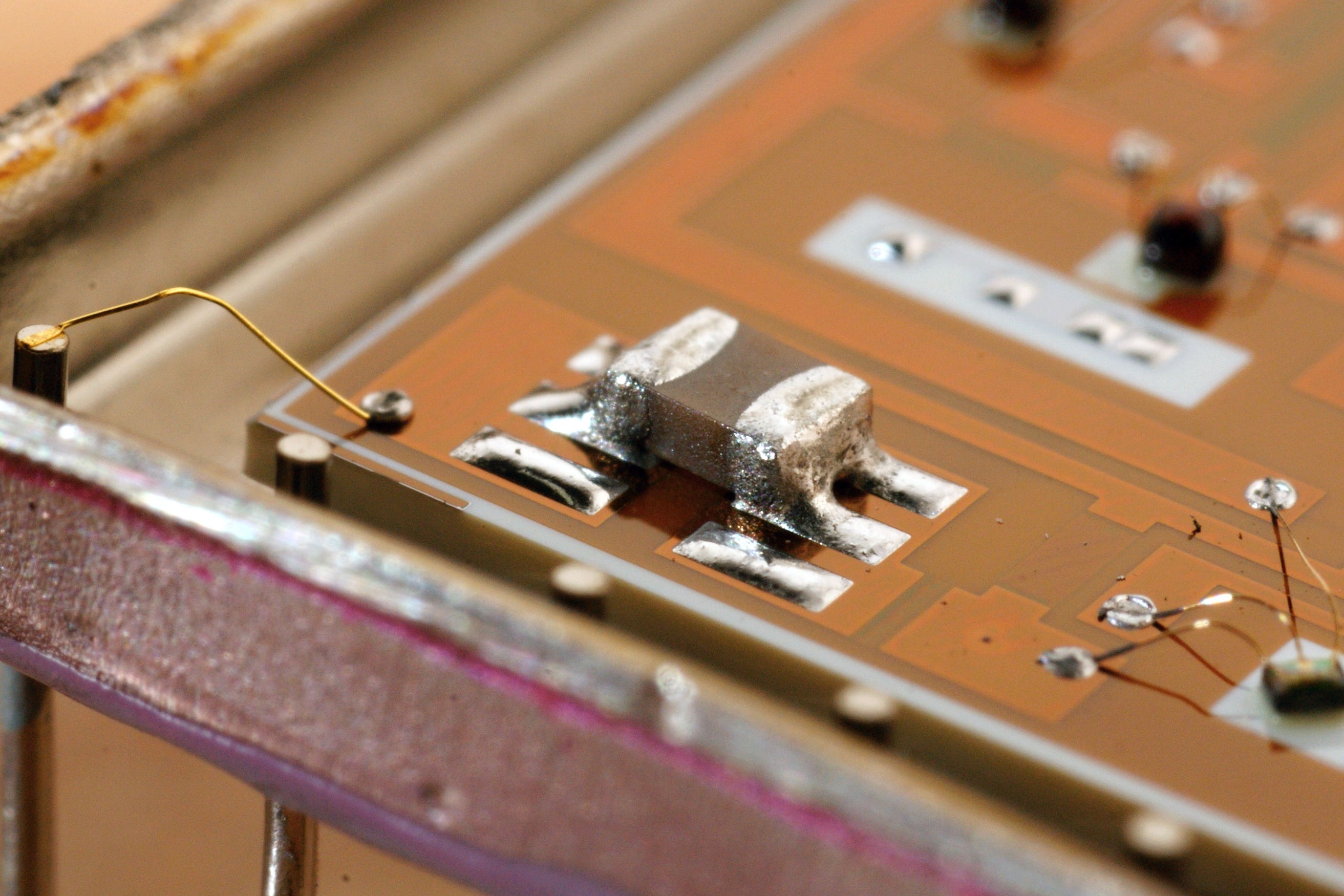

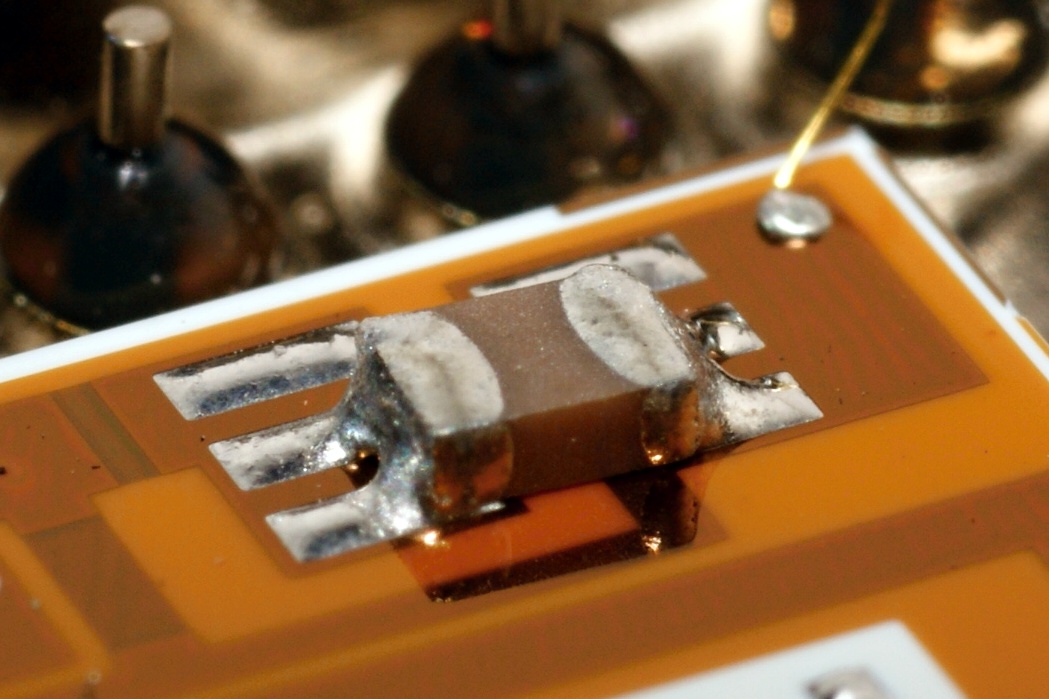

Резисторы в этой микросборке - только тонкоплёночные, в виде напылённых дорожек. А вот единственный конденсатор в схеме - безвыводной керамический, на 100 чего?... пикофарад, надо полагать :

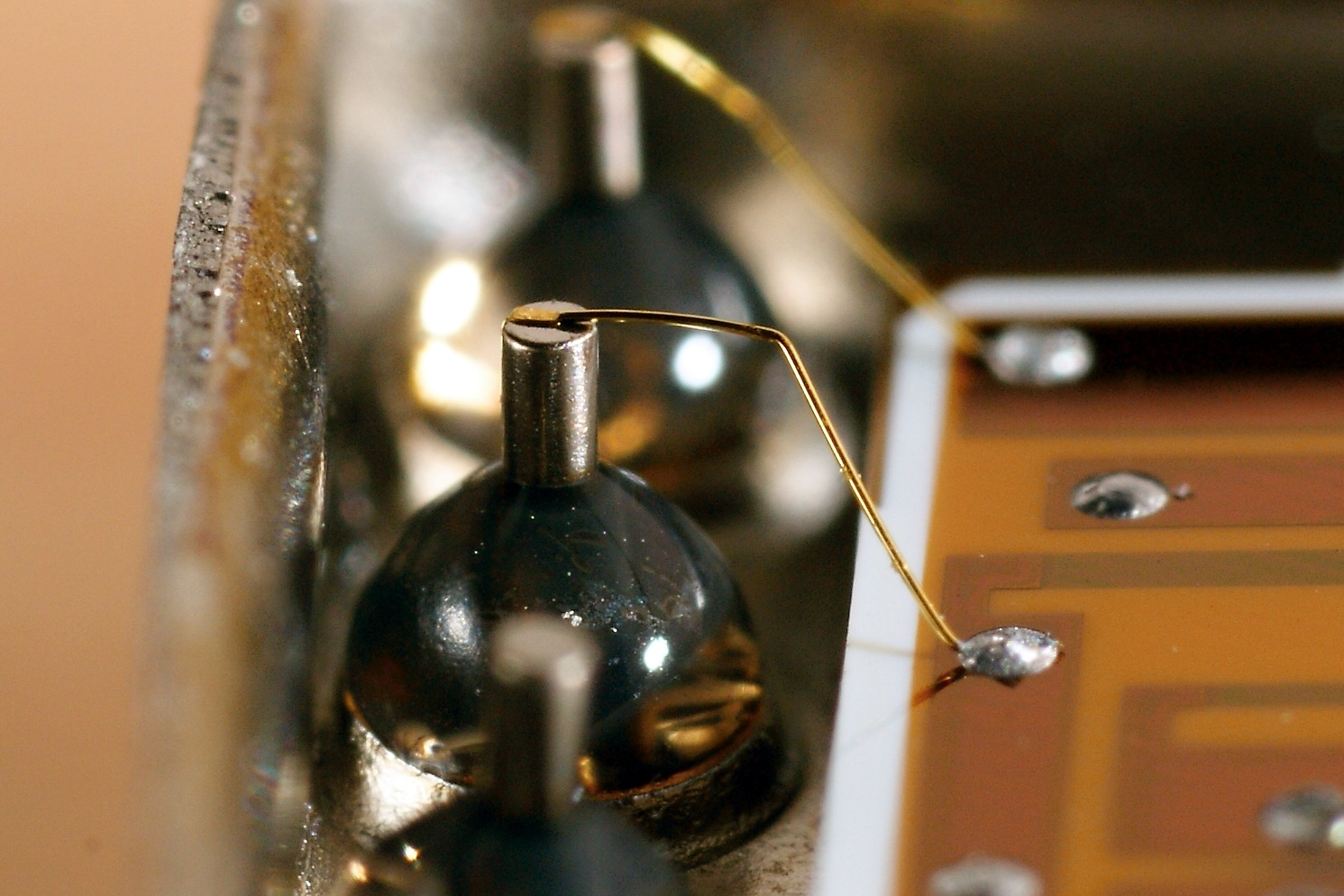

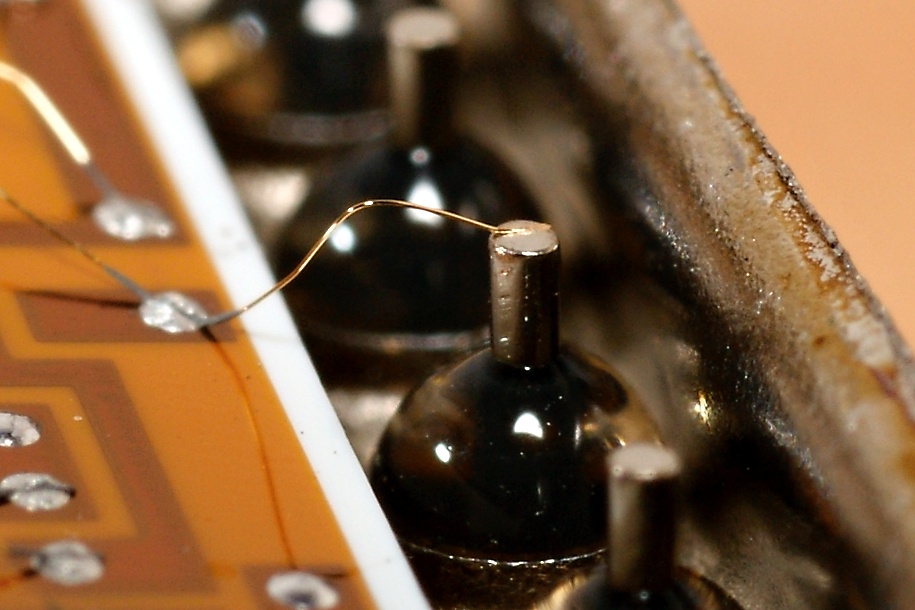

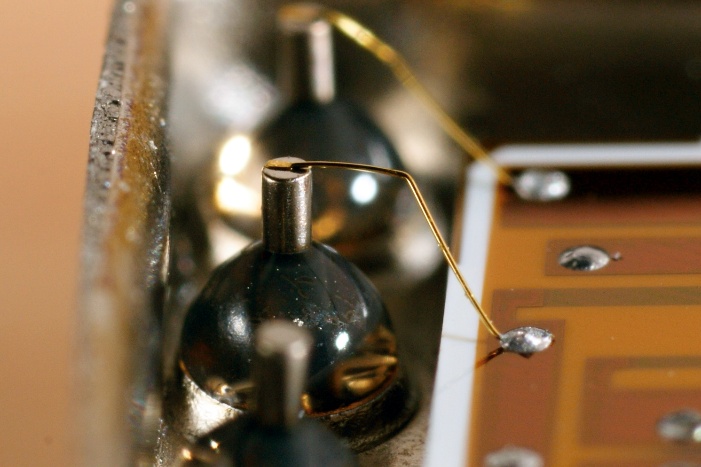

Ну и парочка фото, демонстрирующих конструкцию стеклянных изоляторов:

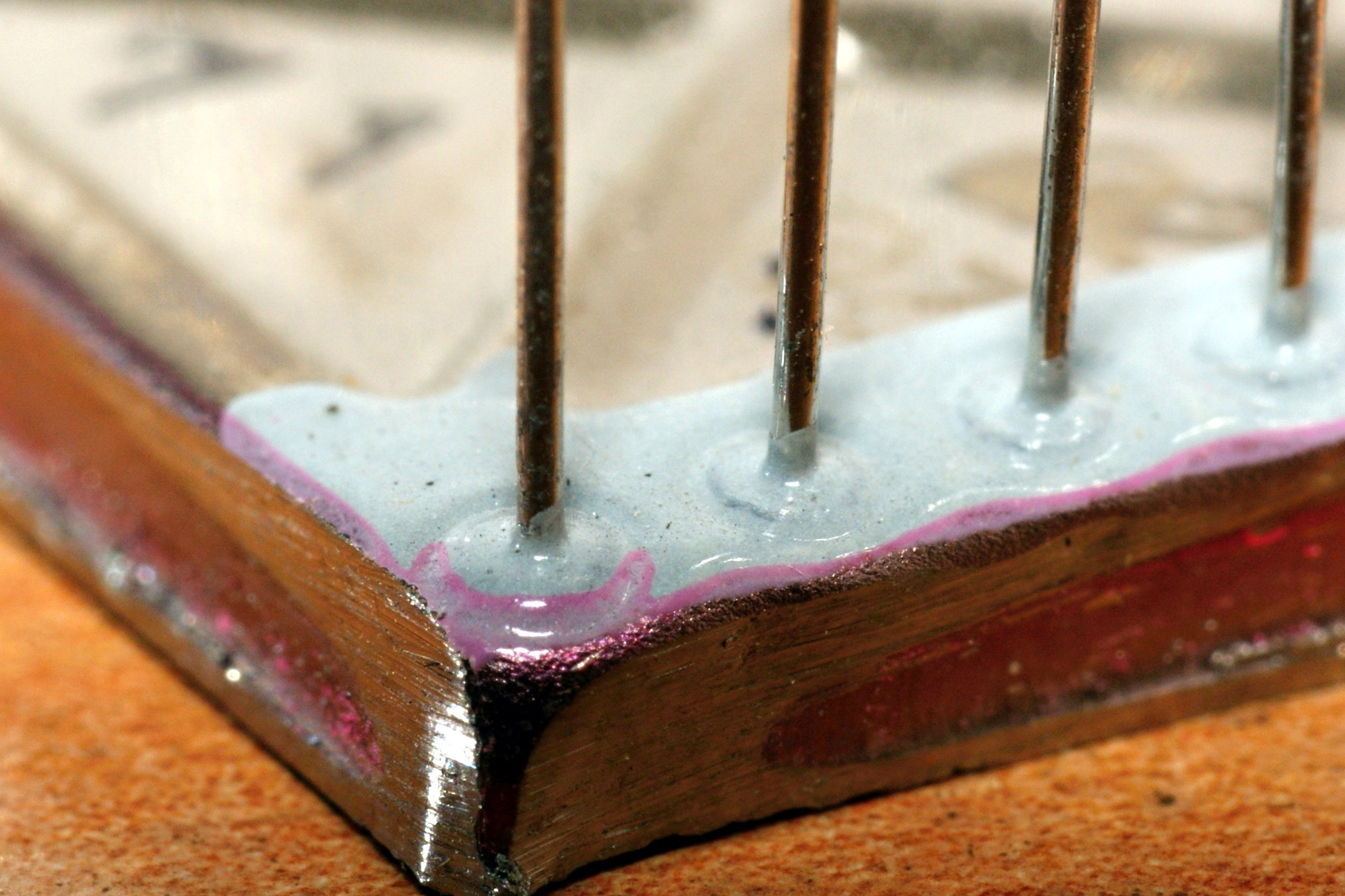

Они же, снаружи корпуса:


(фото Александра Назаренко)

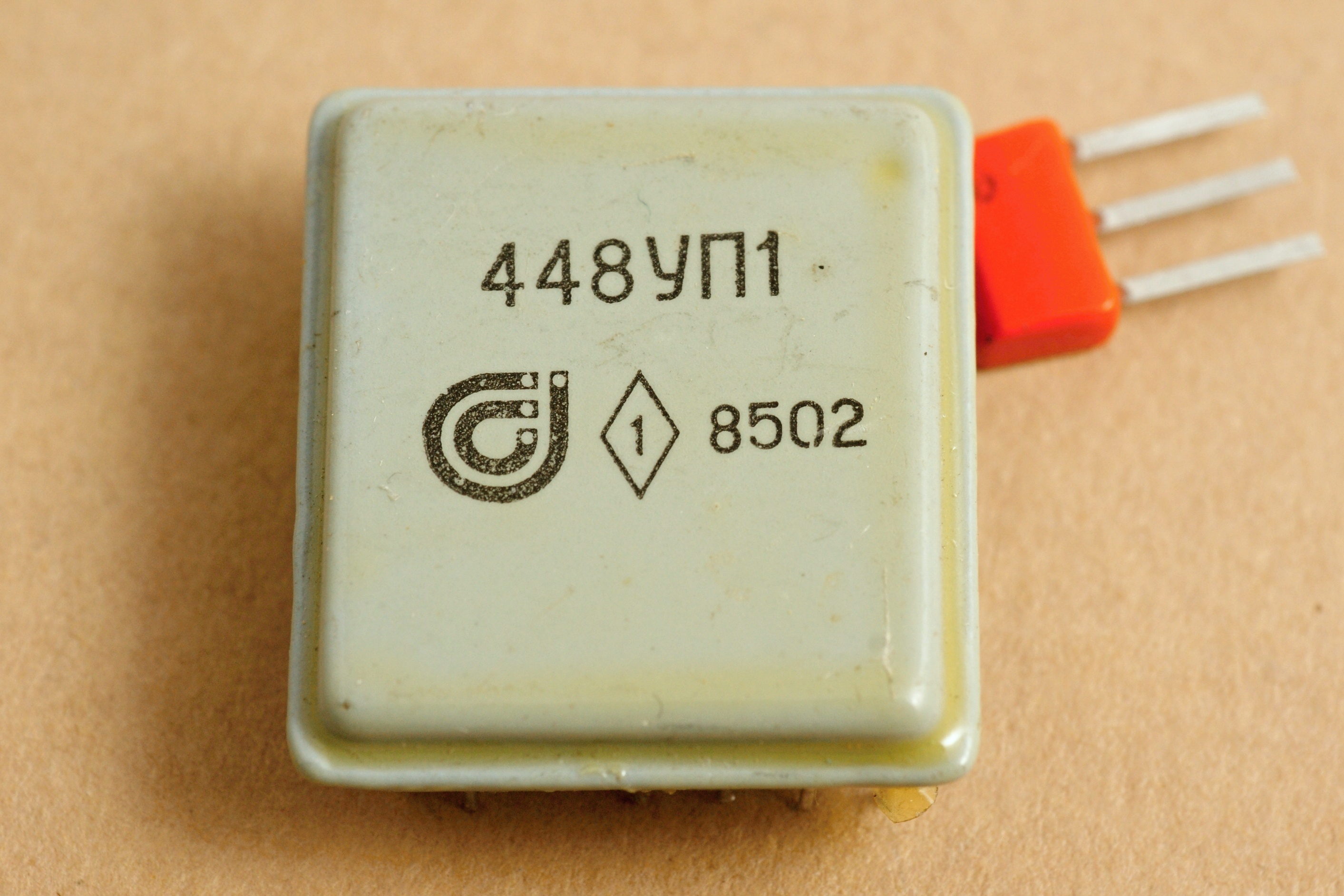

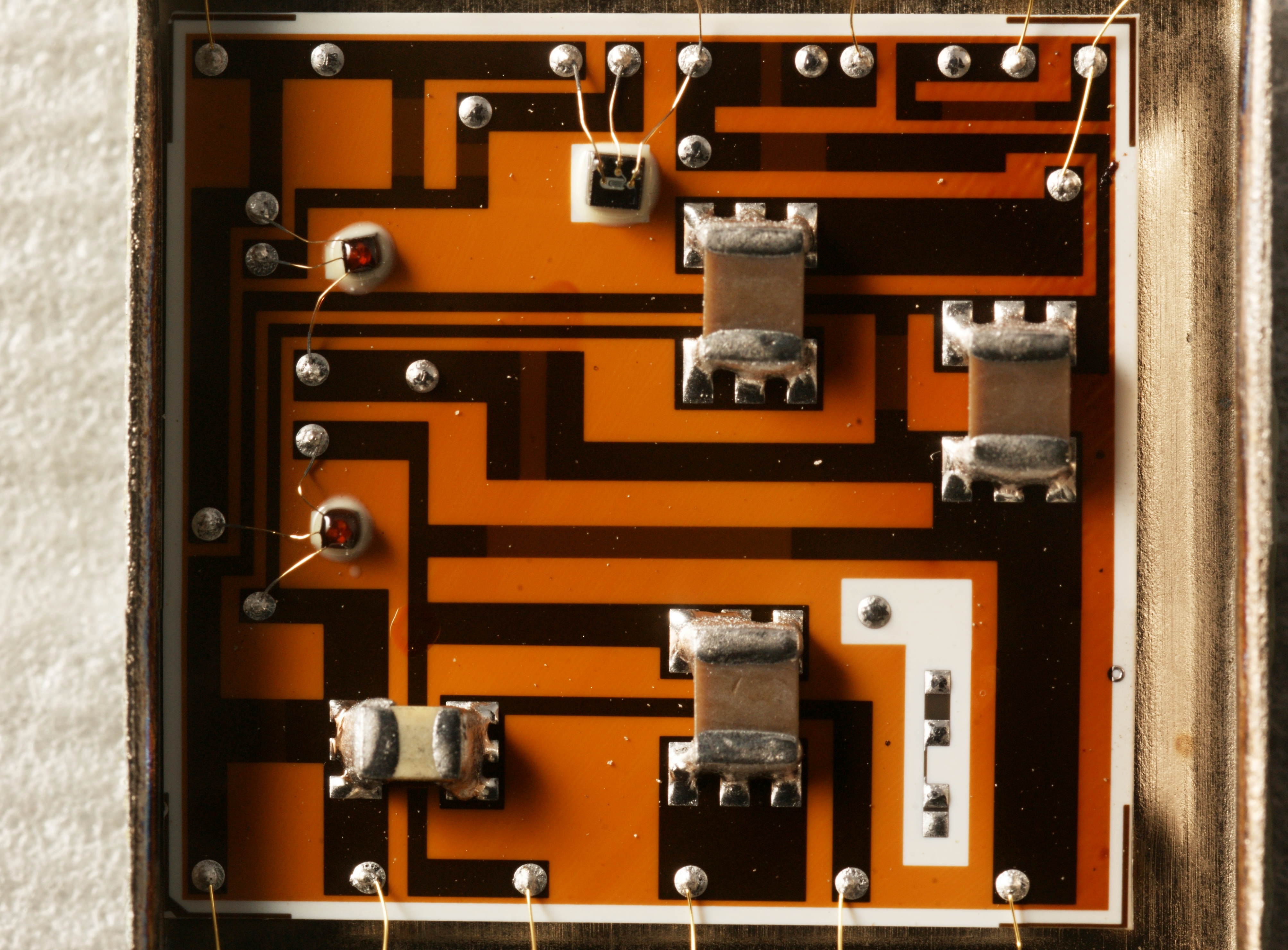

448УП1

Назначение - некий усилитель синусоидального напряжения, известен только коэффициент усиления - 8...12 (при Rн 2 кОм и Cн 30 пФ). Также она выпускалась под названием 04УП006.

Производитель - минское ПО "Горизонт".

Источники:

1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1981.
