221ая серия

ДТЛ-логика, дальнейшее развитие 204ой серии; тема ОКР "Трапеция-3". Справочные данные на эту серию из отраслевых справочников 1975 и 1977 года.

Серия прожила долгую и насыщенную жизнь, полную модернизаций. Так, первоначально она была тонкопленочной в корпусе "Терек", но в процессе развития она превратилась в толстопленочную, в металлополимерном "Трапециевидном" корпусе!

2ЛН211 221ЛА1 221-Л, 221-Н, 221-О, 221-У
2ЛП211 221ЛП1
2ЛР211 221ЛР1

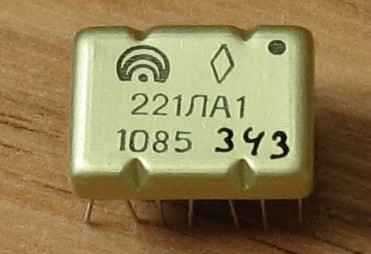

221ЛА1

Назначение - элемент И-НЕ.

Справочный лист на нее.

Производитель - "Экситон", г.Павловский Посад

Особенность этой микросхемы, которая мне показалась необычной - в ней помимо логического элемента есть четыре отдельных диода, которые выполнены не из собственно диодов (которые там тоже есть), а почему-то из транзисторов.

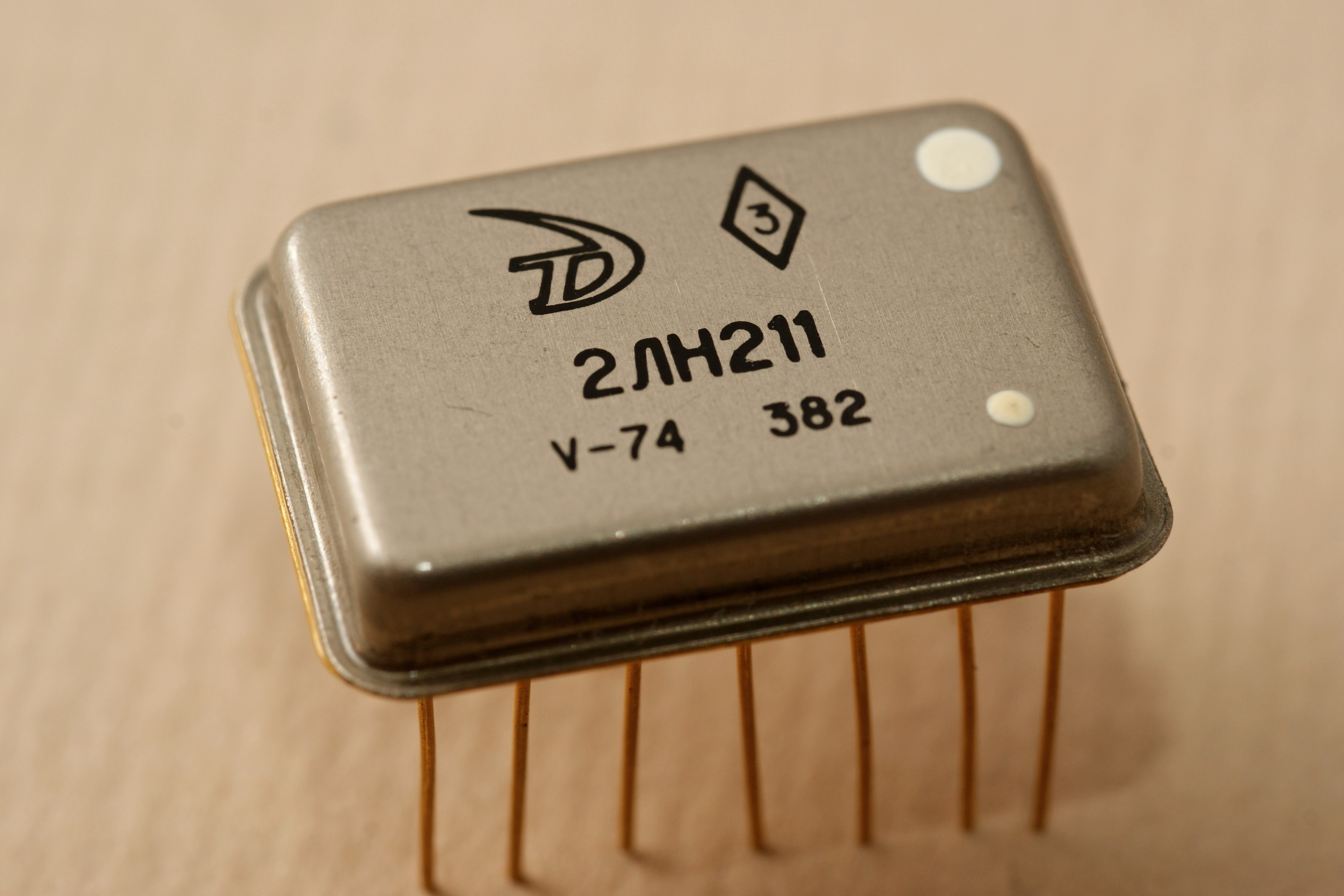

2ЛН211

Здесь всё довольно просто, это логический элемент 2НЕ. Производитель - "Ангстрем" (г.Зеленоград).

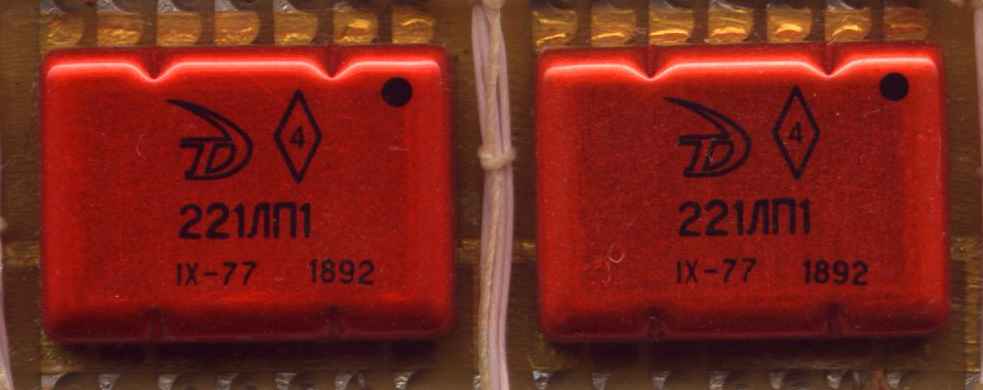

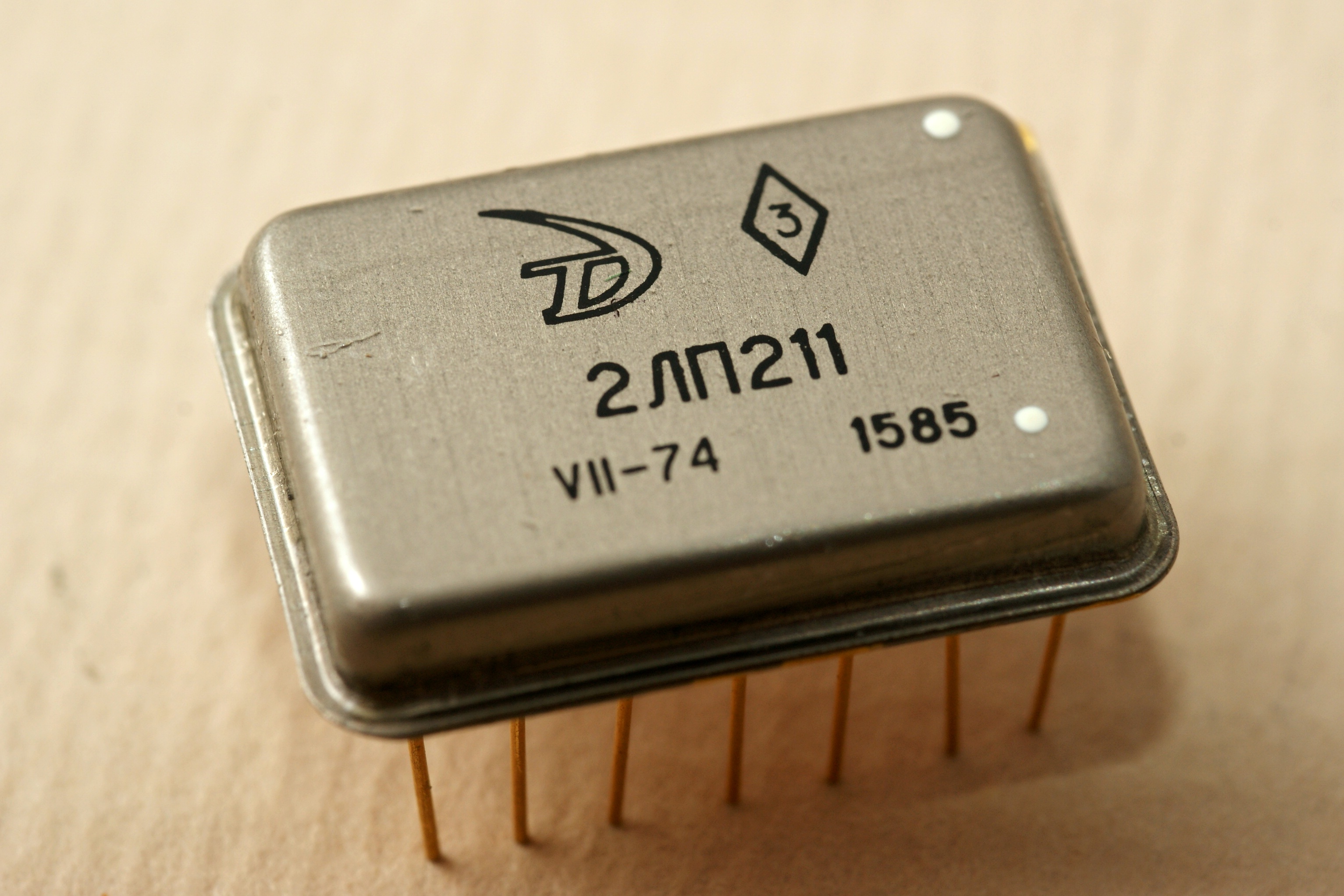

2ЛП211, 221ЛП1


(фото с форума Портативное ретрорадио)

Назначение - набор диодов. Справочный лист на нее. Производитель - "Ангстрем" (г.Зеленоград).

Старый вариант, в изначальном корпусе:

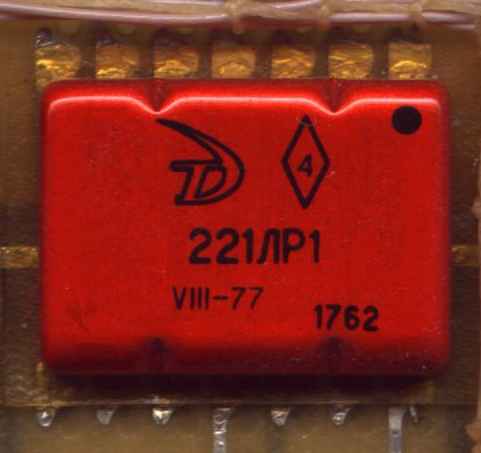

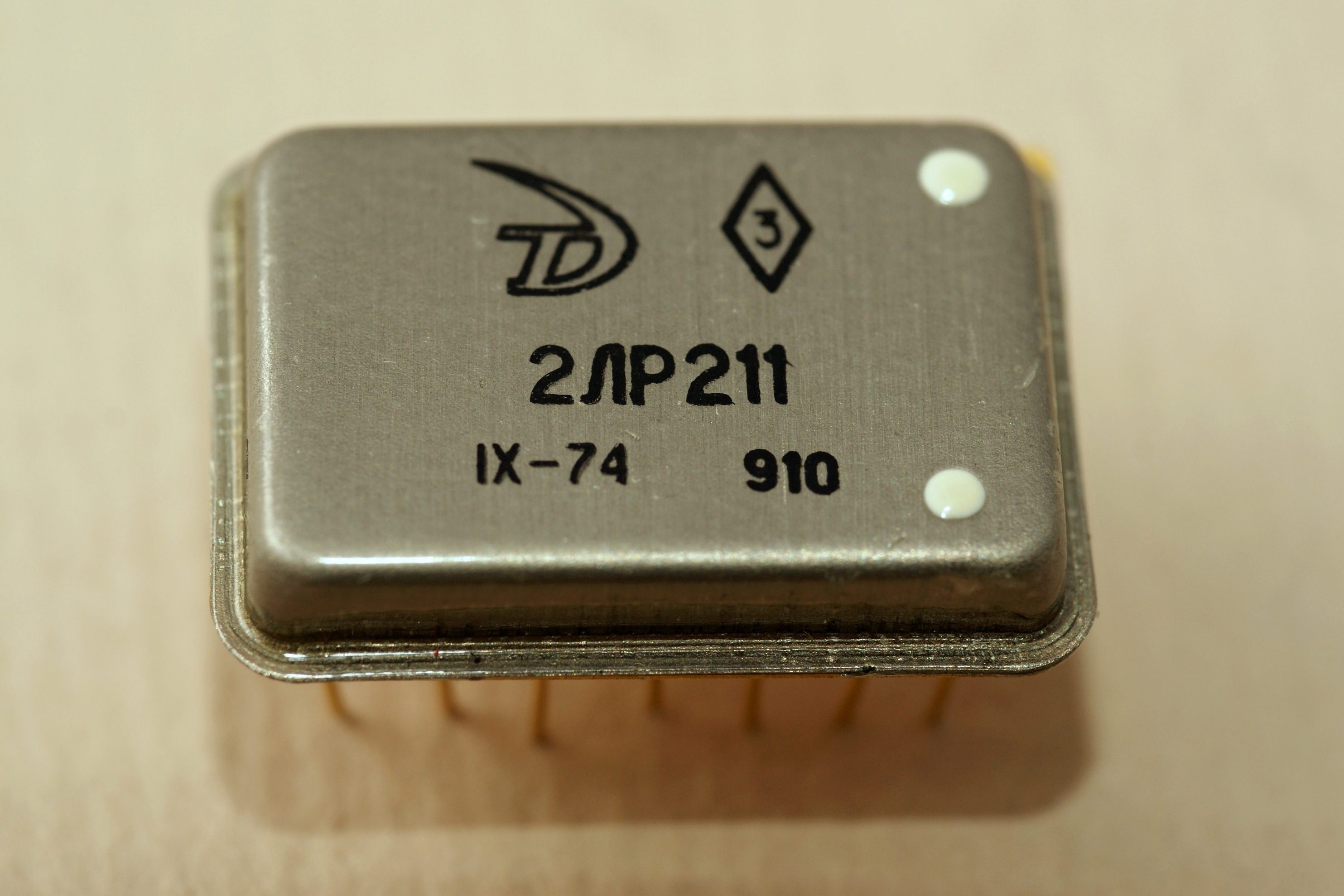

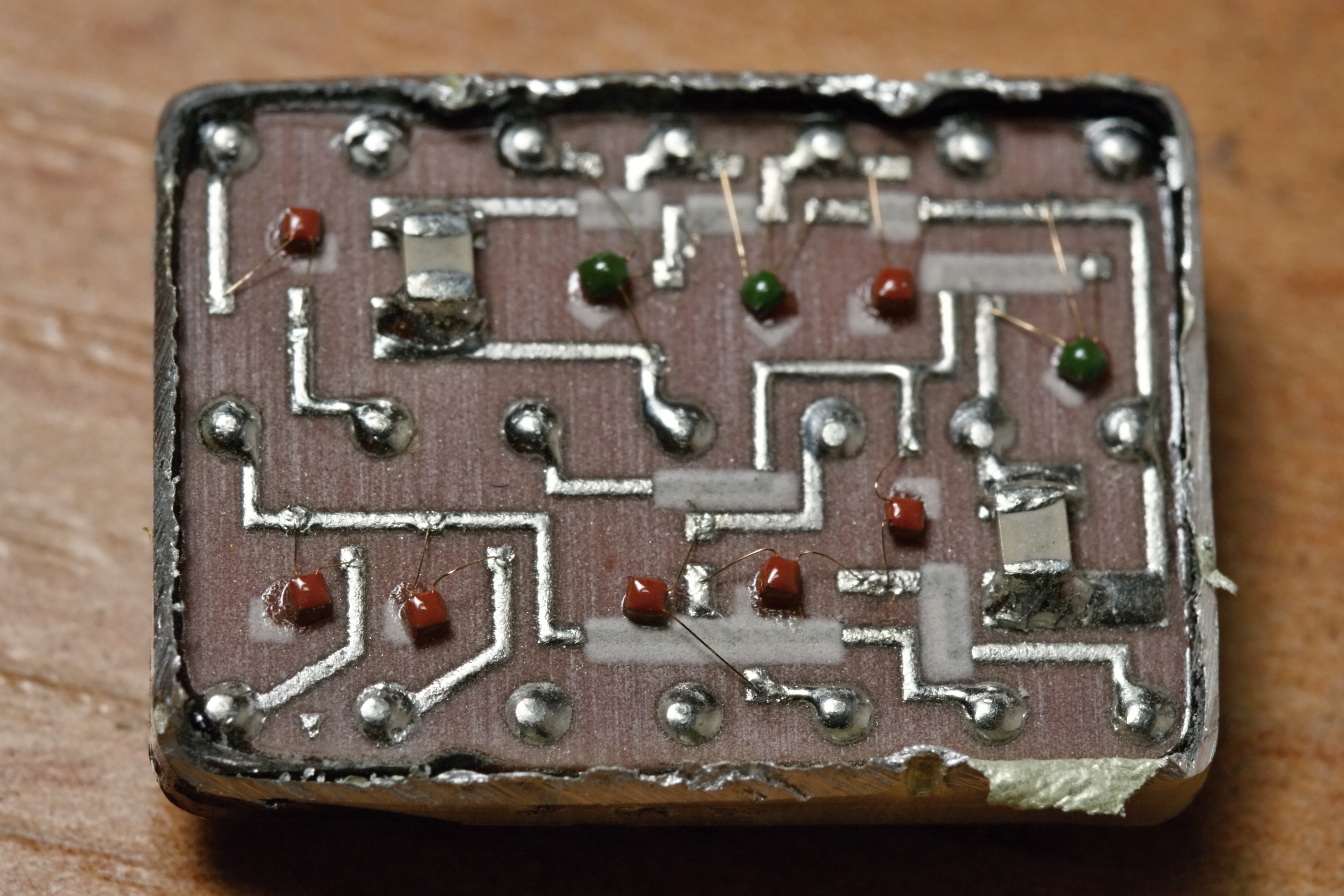

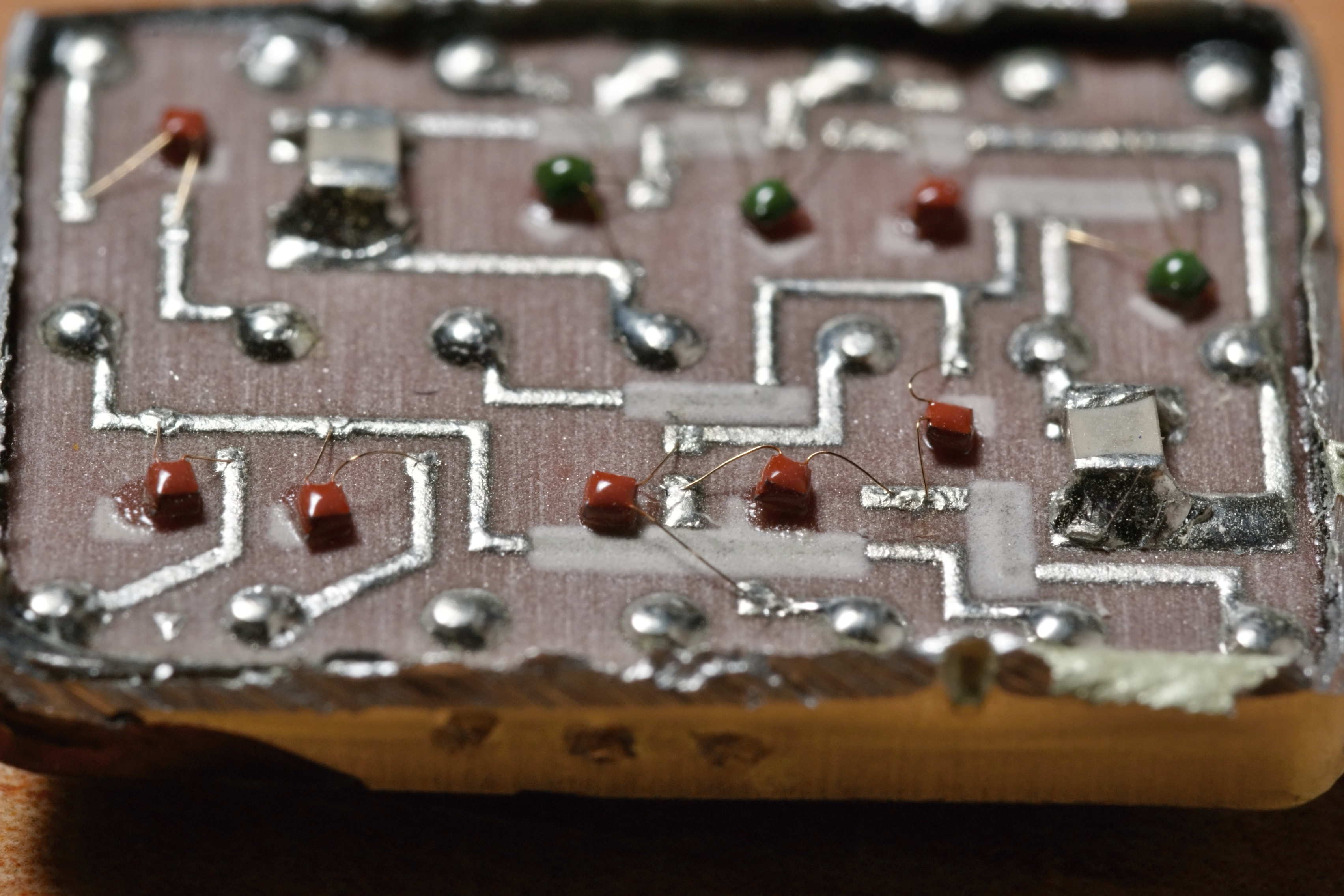

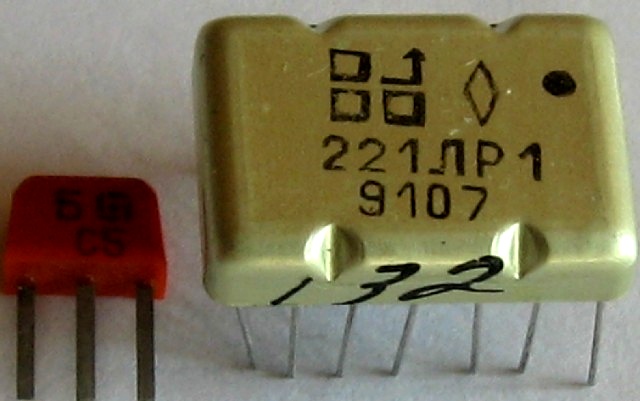

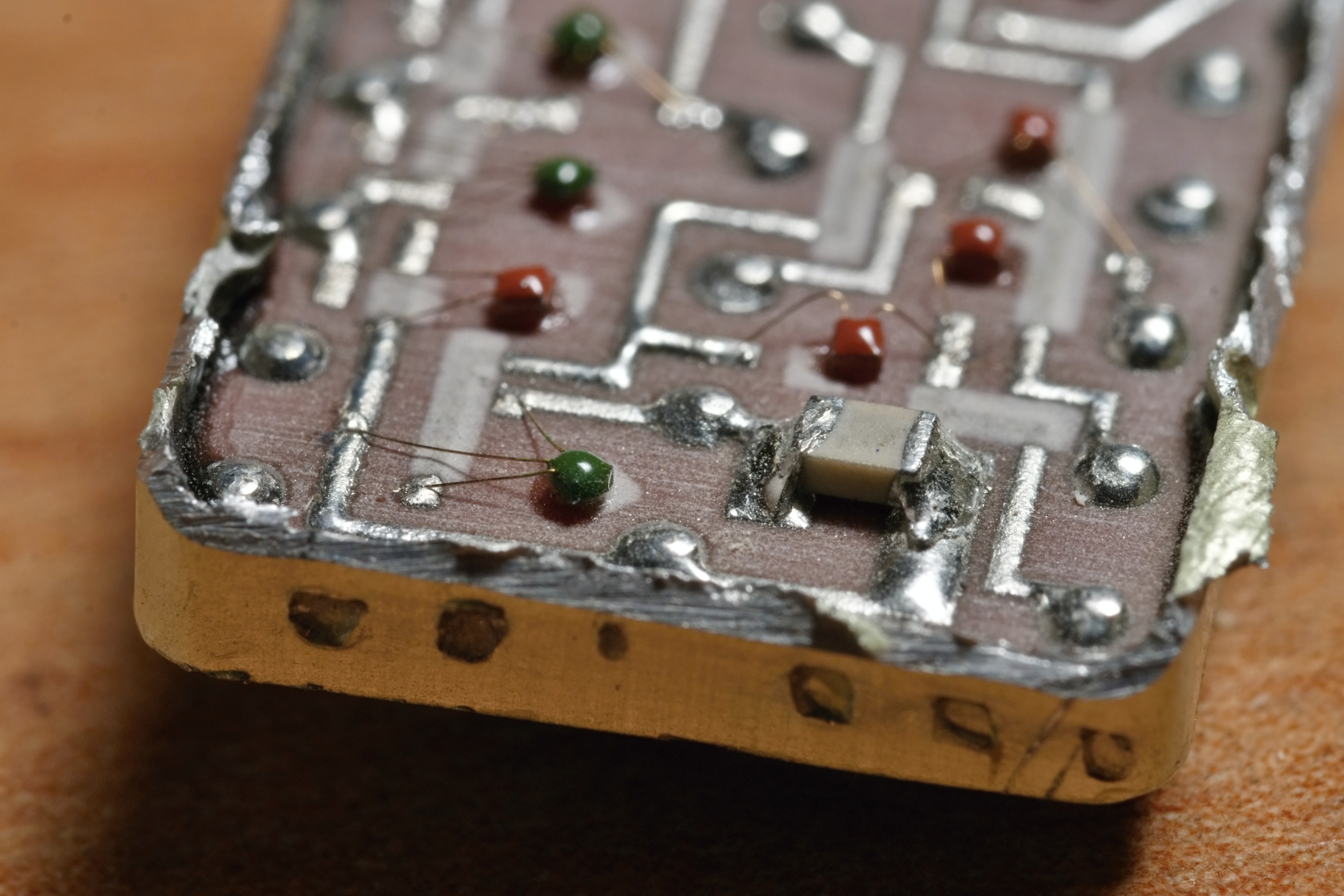

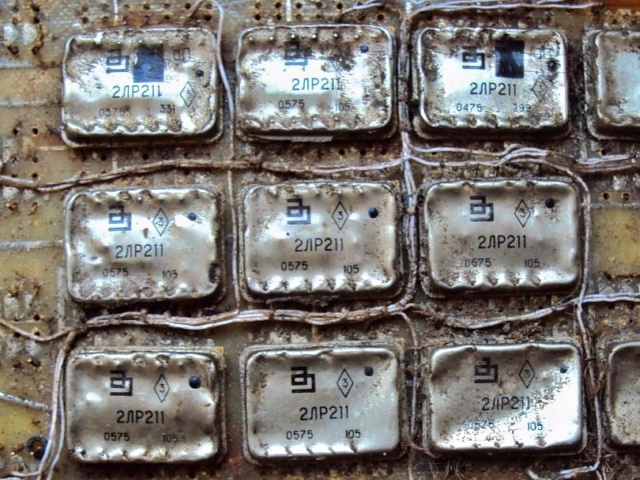

2ЛР211, 221ЛР1

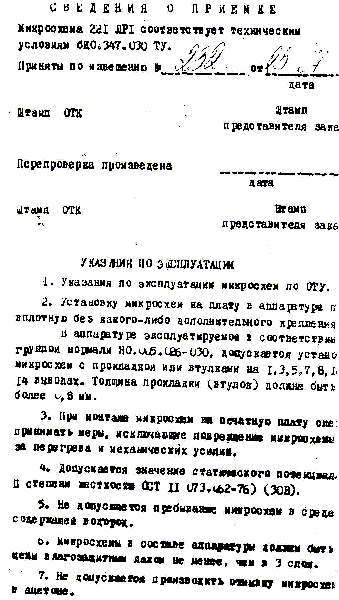

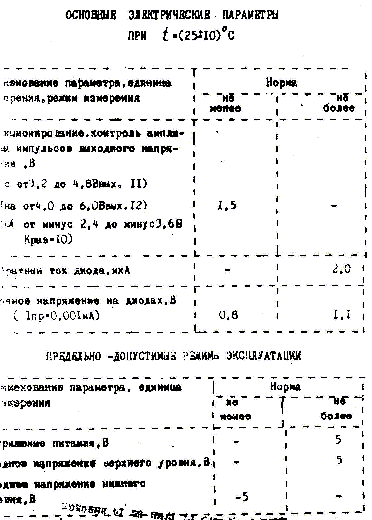

Назначение - элемент И-ИЛИ-НЕ. Справочный лист на нее.

Производители - "Ангстрем" (г.Зеленоград), НИИ "Мион" (г.Тбилиси, Грузия) и "Биллур" (г.Гянджа, Азербайджан).


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

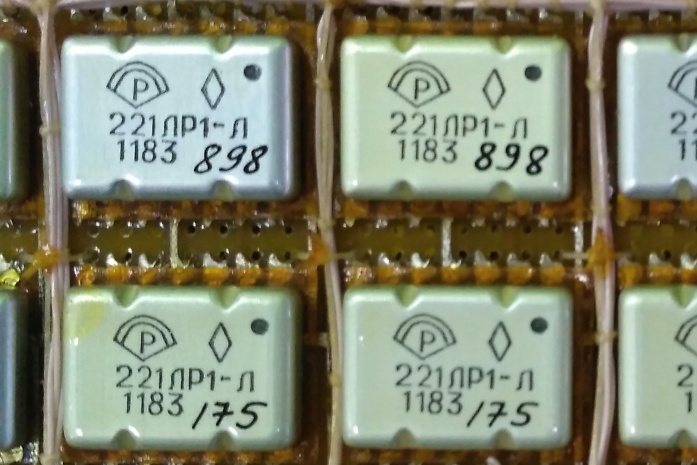

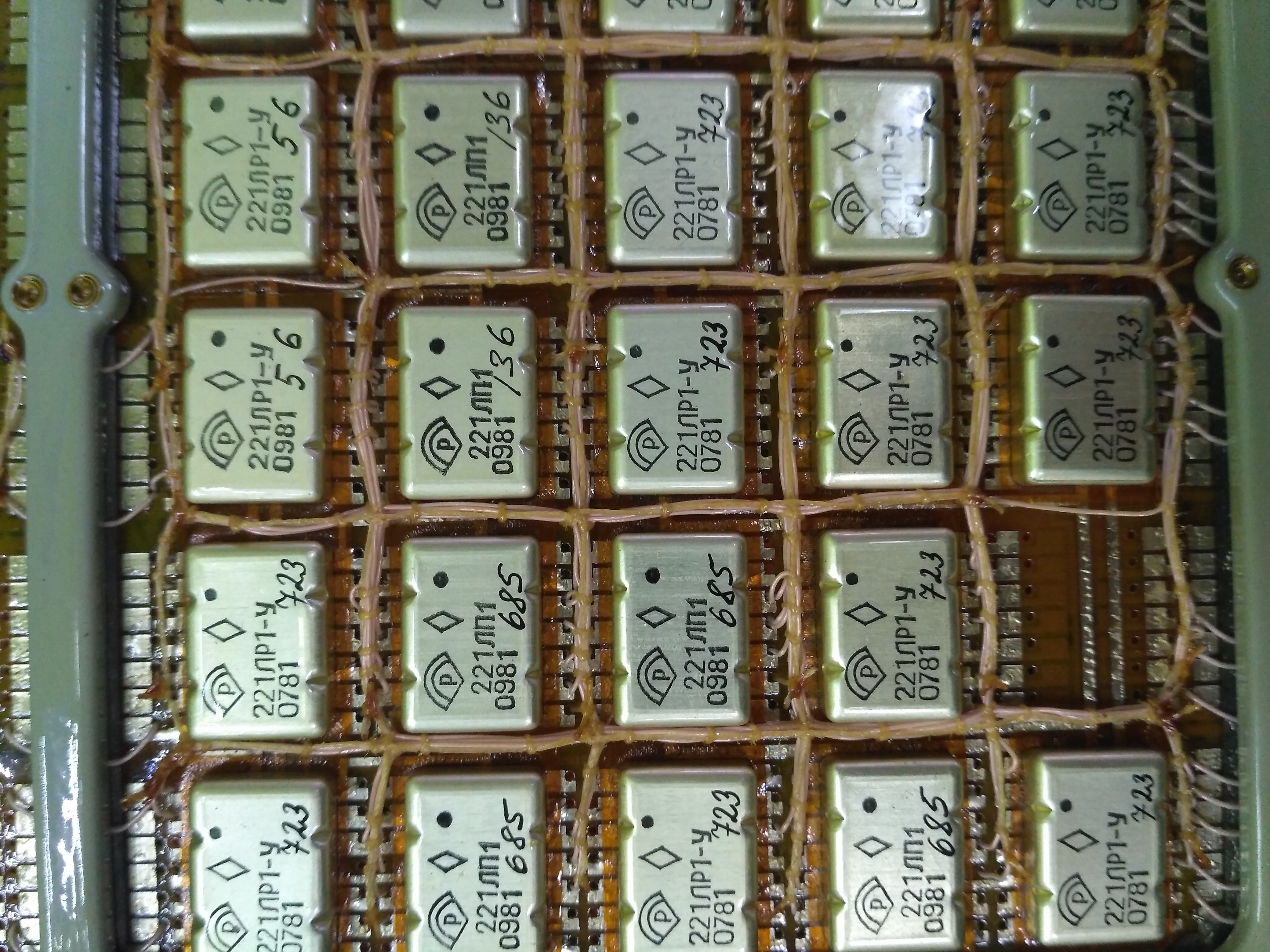

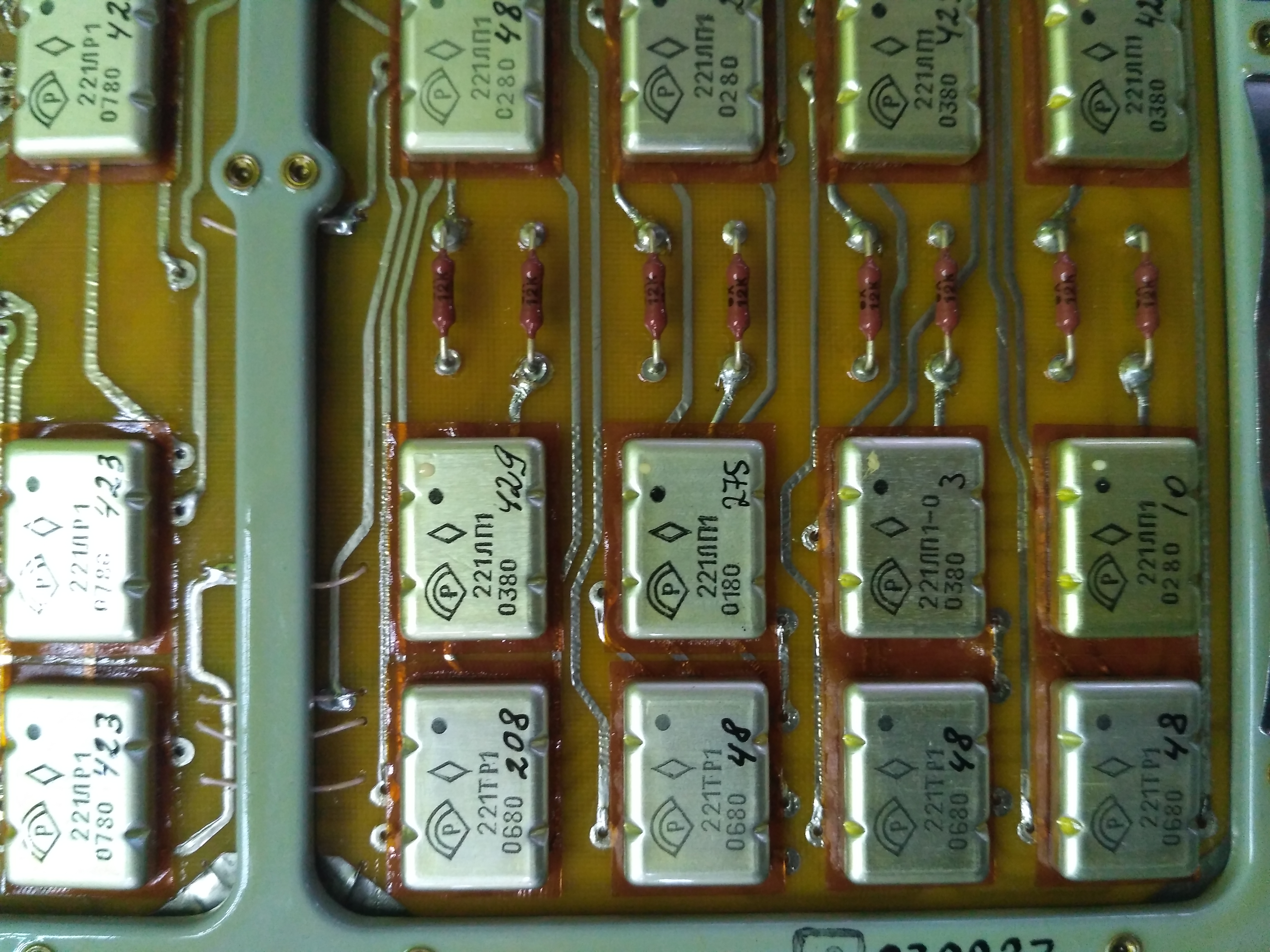

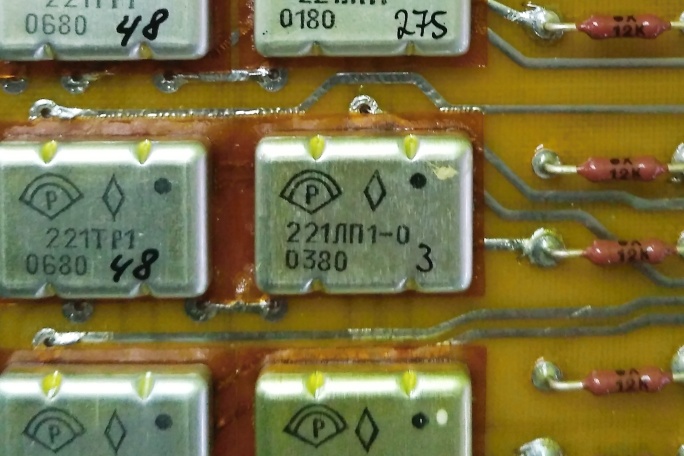

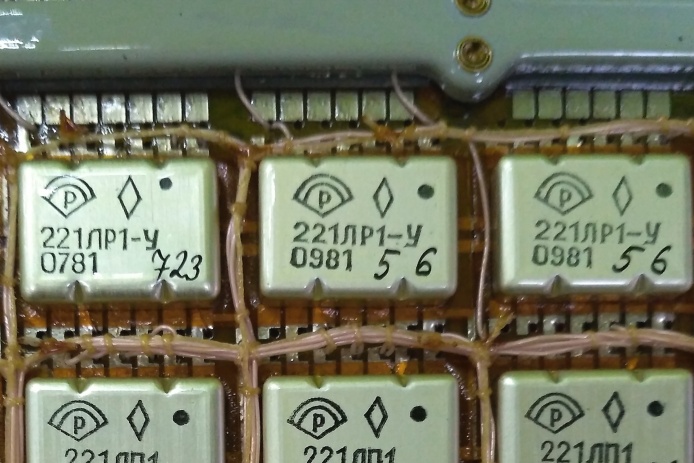

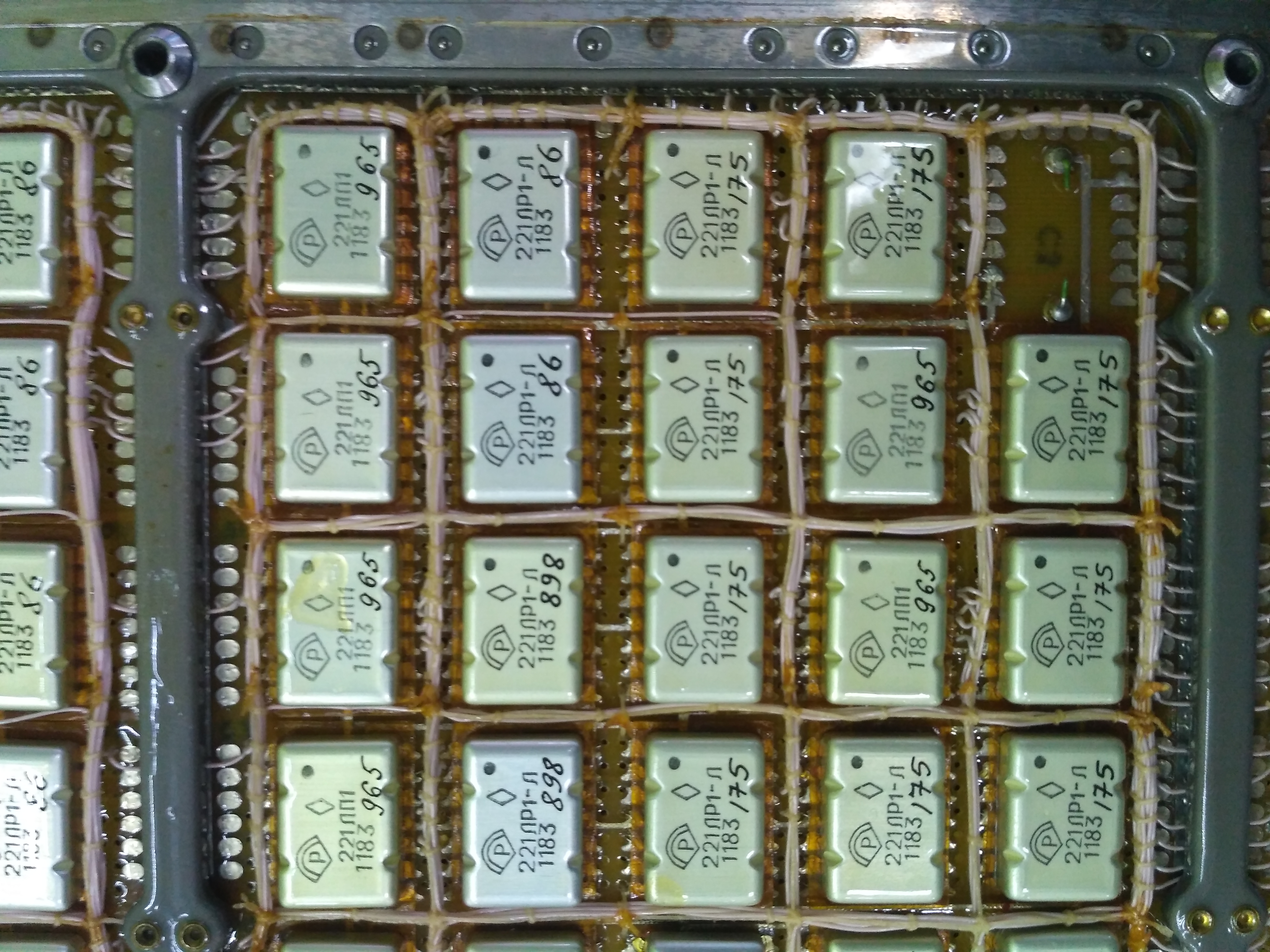

221ЛП1-О, 221ЛР1-Л, 221ЛР1-Н, 221ЛР1-У


(фото Сергея Брылёва)

Какие-то подверсии этих микросхем, пока совершенно загадочные...


(фото Сергея Брылёва)

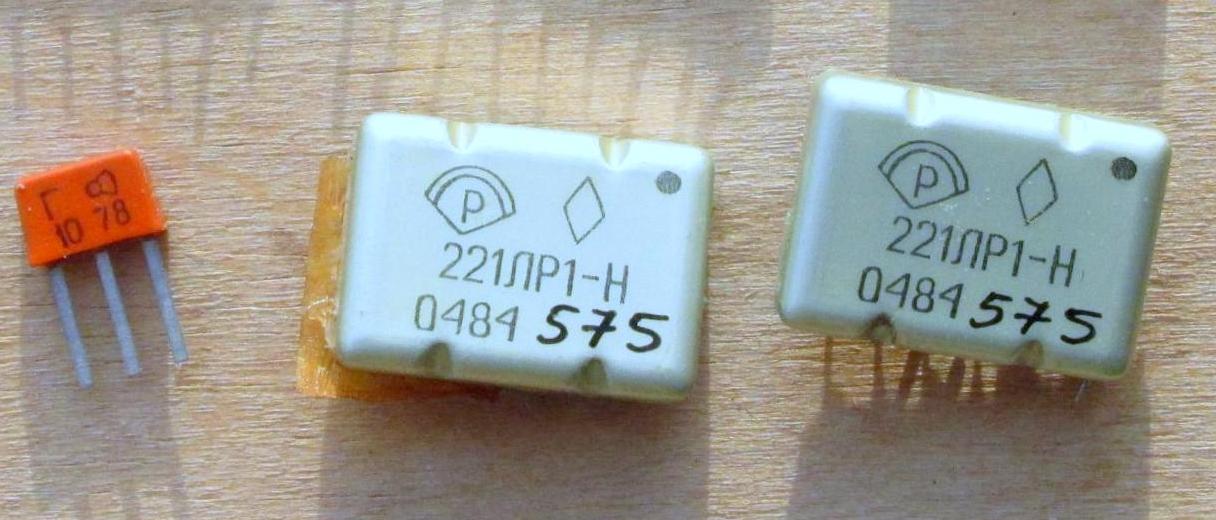

микросхема 221ЛР1-Н
(фото с форума Портативное ретрорадио)


(фото Сергея Брылёва)

Источники:

1. Серия гибридных интегральных микросхем 221 /Трапеция-3/.- Москва, 1970.
2. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
4. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
