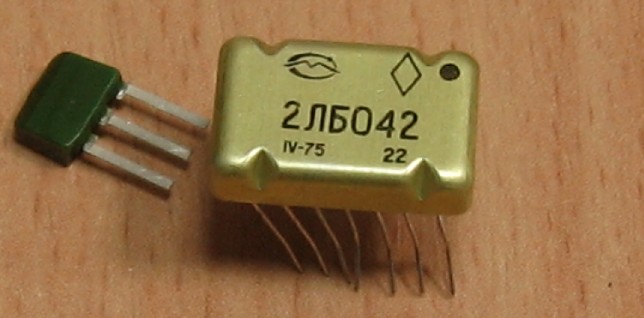

(фото с форума Радиокартинки)
Импульсно-потенциальные логические гибридные толстопленочные схемы (РЕТЛ-логика). Предназначены для логических и арифметических узлов цифровых вычислительных машин, устройств цифровой автоматики (счетчиков, сдвиговых регистров и других узлов, содержащих большое количество триггеров).
Напряжения питания +4 В и -4 В. Корпус металлополимерный "Трапеция". Плотность упаковки - около 40 эл/см3. Справочные данные 1975го и 1978го годов на эту серию из отраслевого справочника. Изменились, пожалуй, только минимальная наработка и срок хранения - в бОльшую сторону, естественно.

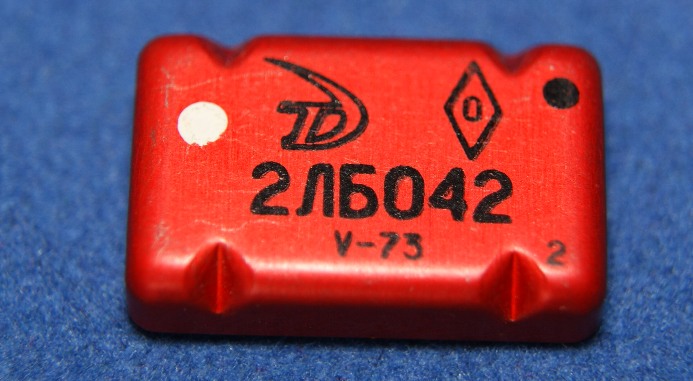

(фото с форума Радиокартинки)

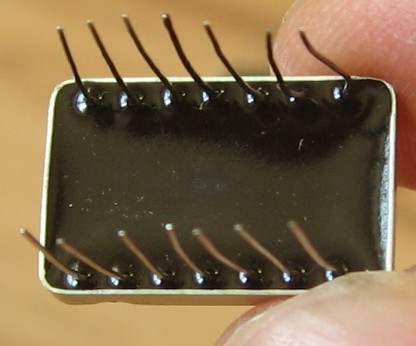

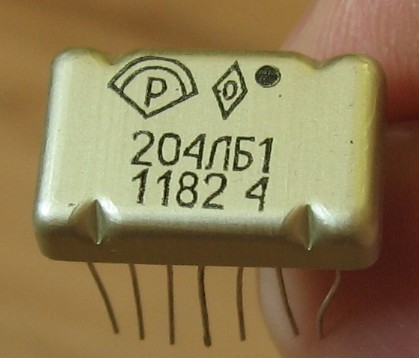

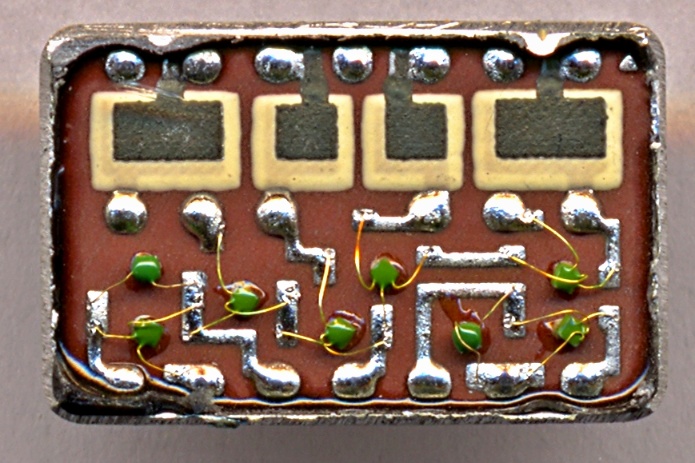

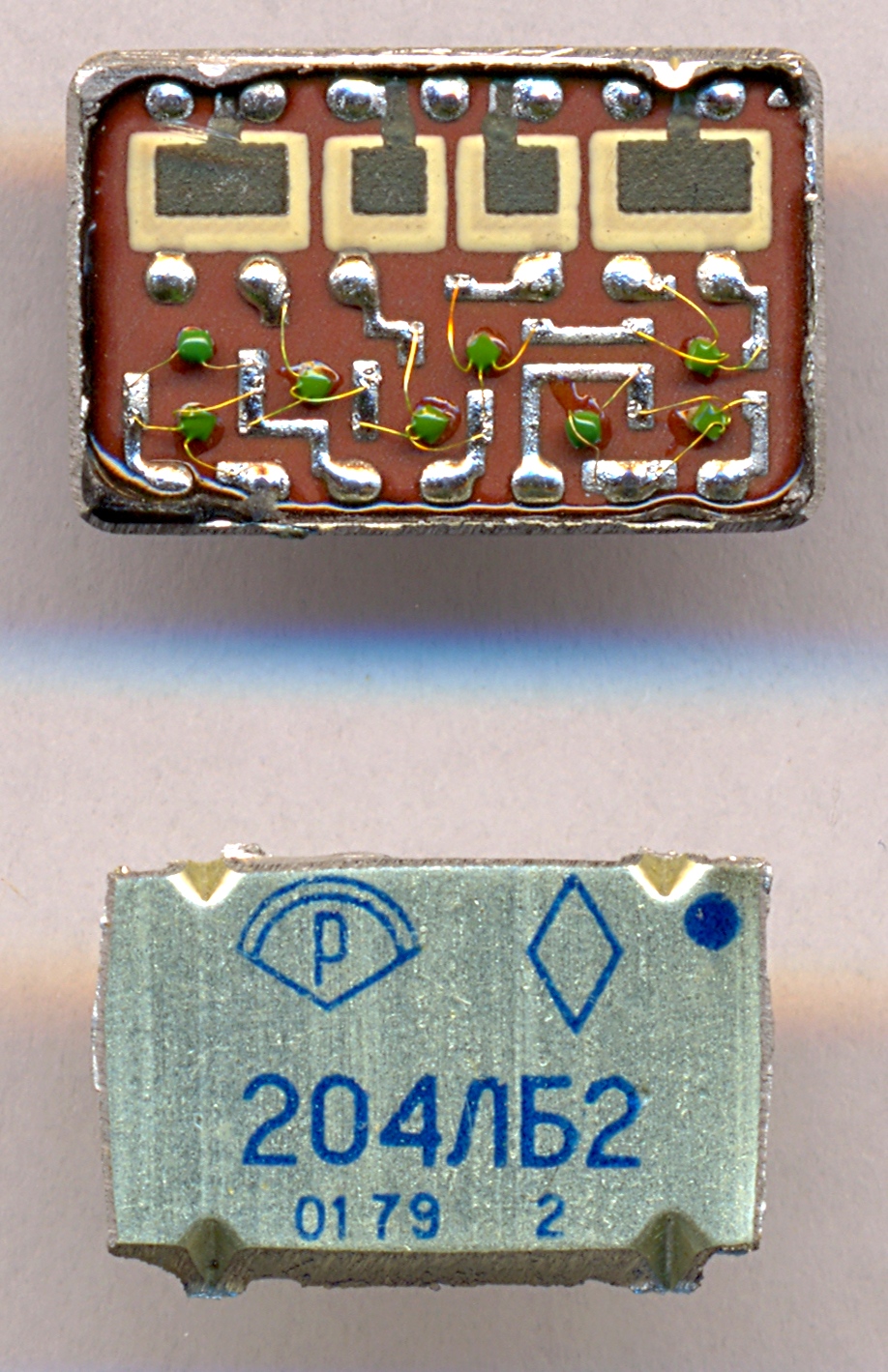

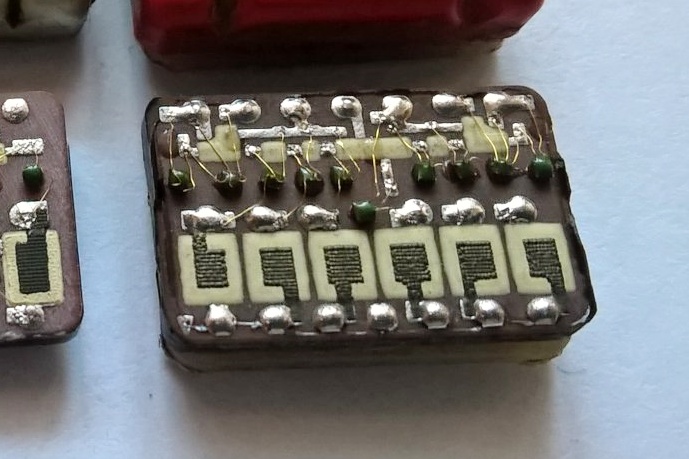

| Назначение - два логических элемента ИЛИ-НЕ/И-НЕ.
Справочный лист на нее. Производители - Биллур (г.Гянджа, Азербайджан) и "Экситон", г.Павловский Посад.Первые выпуски назывались 4МД2. |
 |

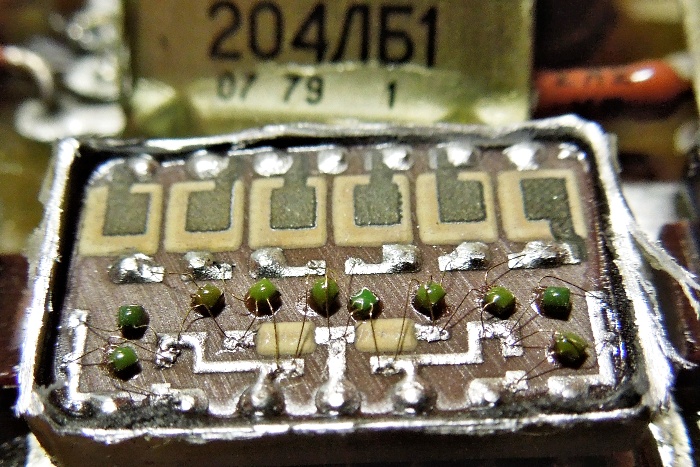

(фото с Форума радиодеталей)
(фото с форума Портативное
ретрорадио)

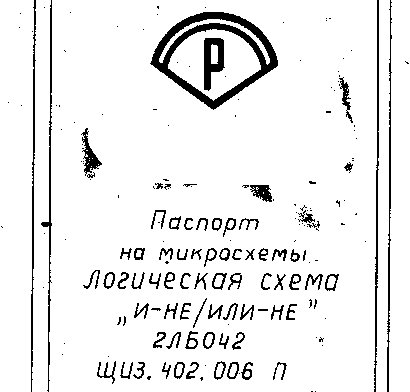

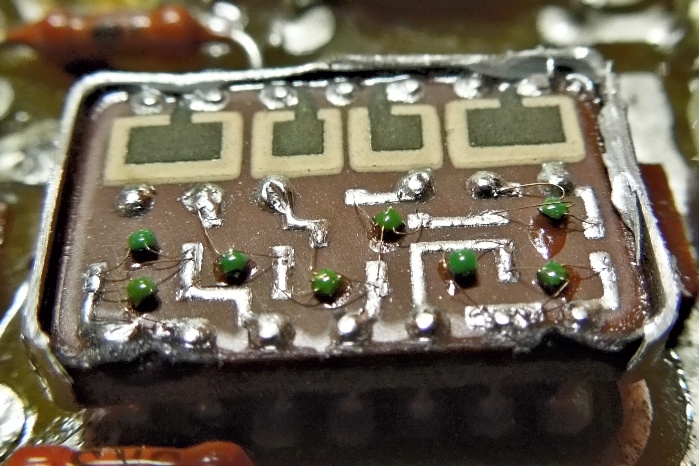

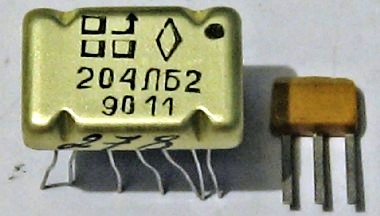

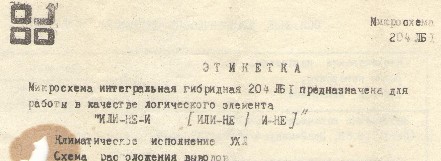

Назначение - два логических элемента ИЛИ-НЕ/И-НЕ. Справочный лист на нее и заводской паспорт на нее.
Первые выпуски назывались 4МД3.
| Производители - "Ангстрем"
(г.Зеленоград), Биллур (г.Гянджа, Азербайджан),
Мезон (г.Кишинев) и "Экситон",
г.Павловский Посад.
|
 |

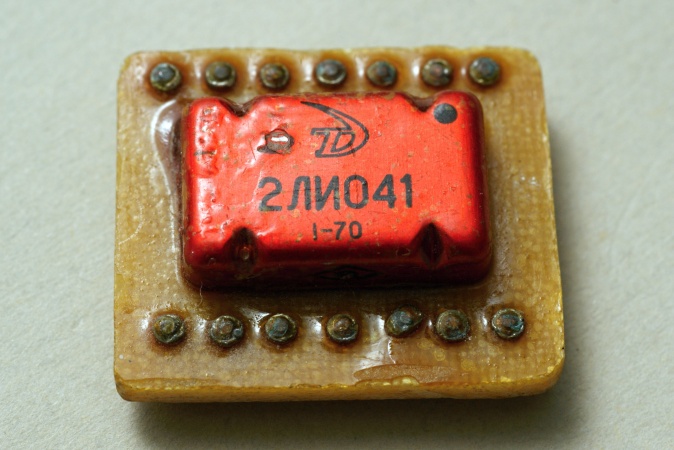

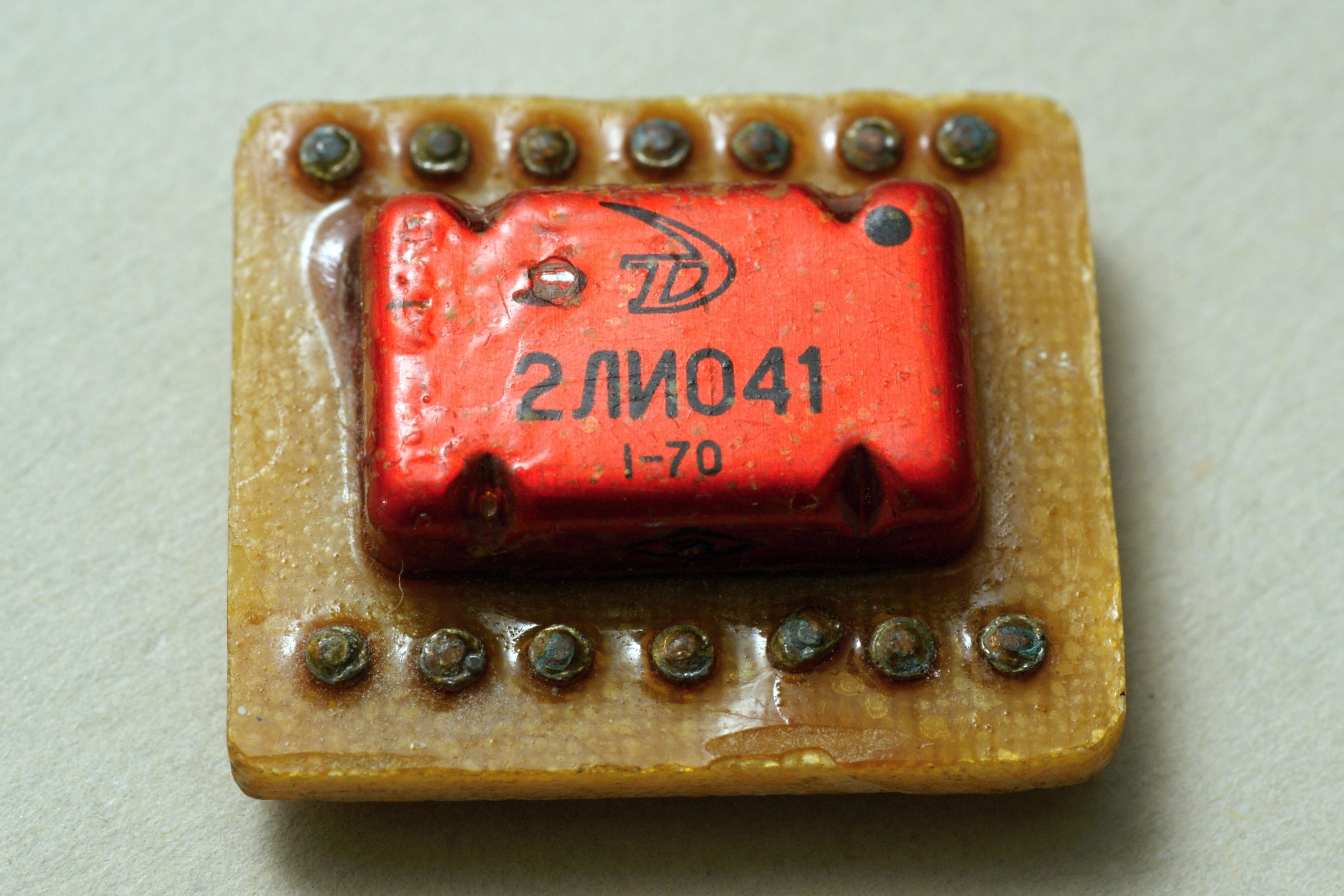

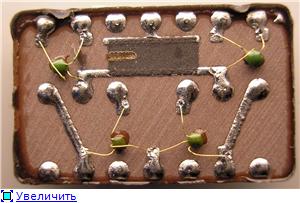

(фото с форума Портативное
ретрорадио)
|

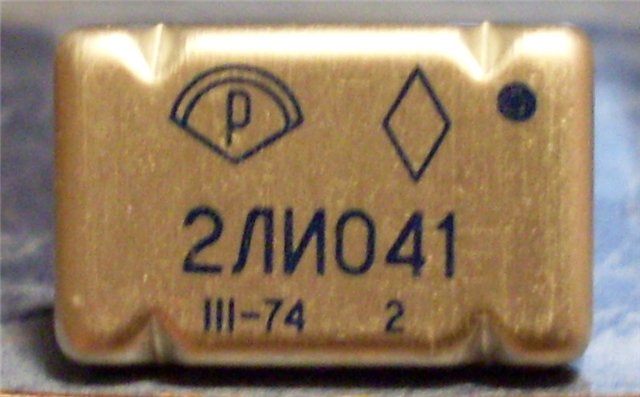

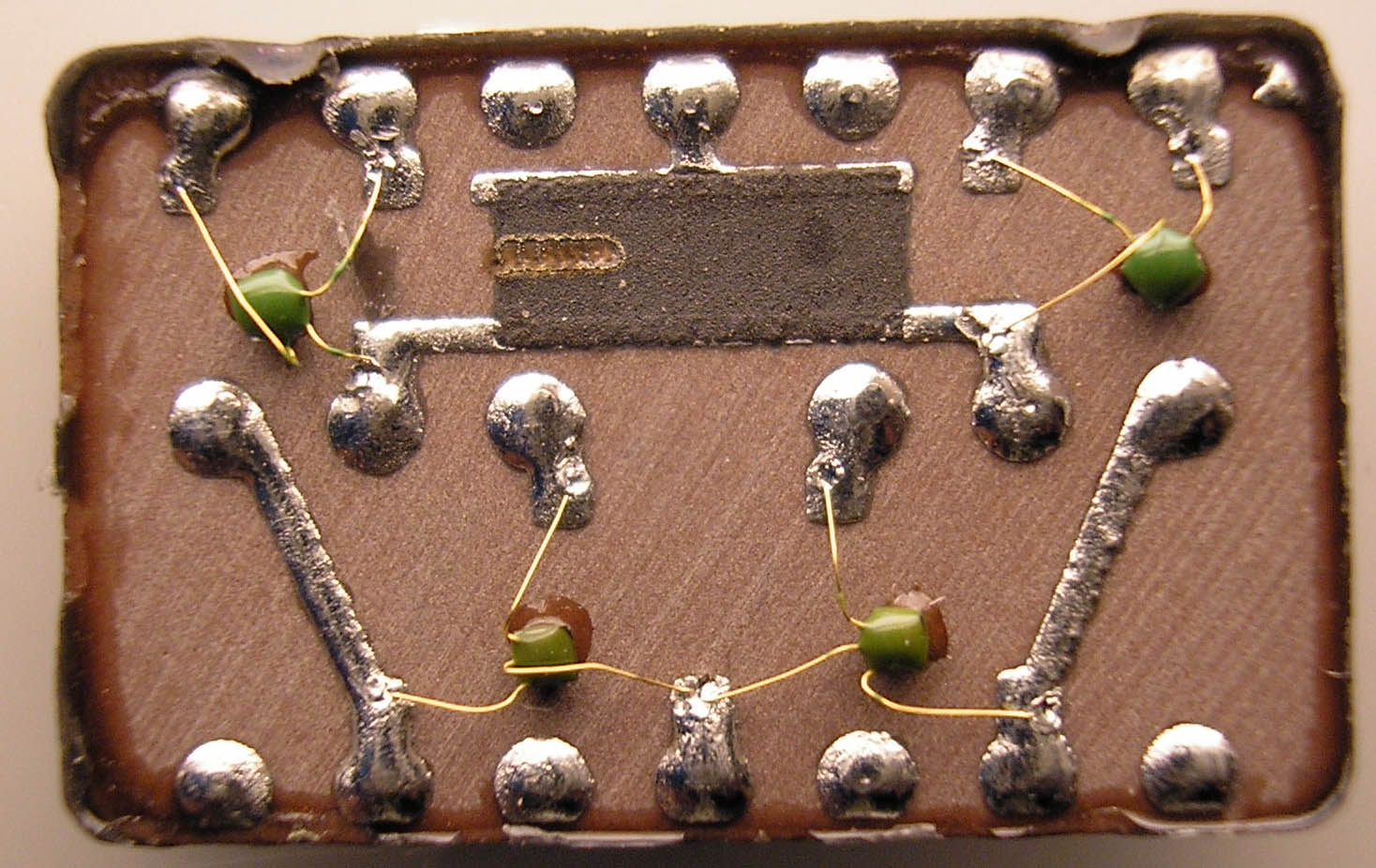

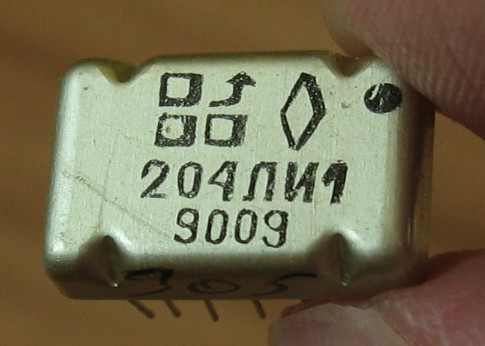

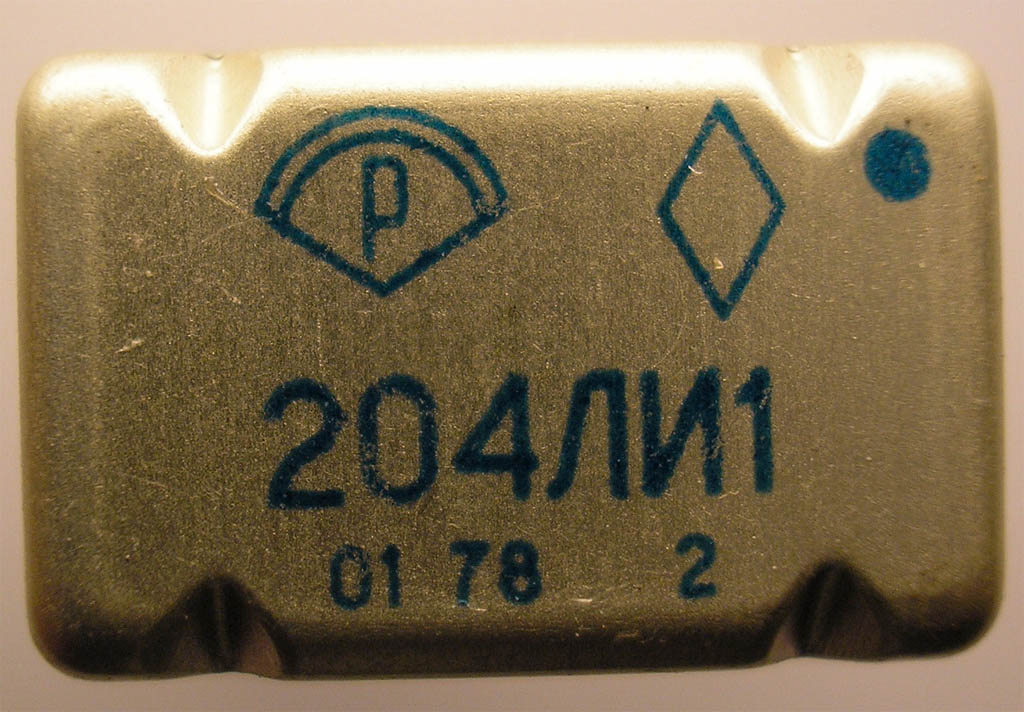

Назначение - логический элемент И. Предназначена для совместного использования с 204ТК1. Справочный лист на нее. Ранние выпуски назывались 2ЛИ041, а еще более ранние - 4МД5. Производители - изначально зеленоградский "Ангстрем", затем "Экситон" (г.Павловский Посад), а позднее и Биллур (г.Гянджа, Азербайджан). |

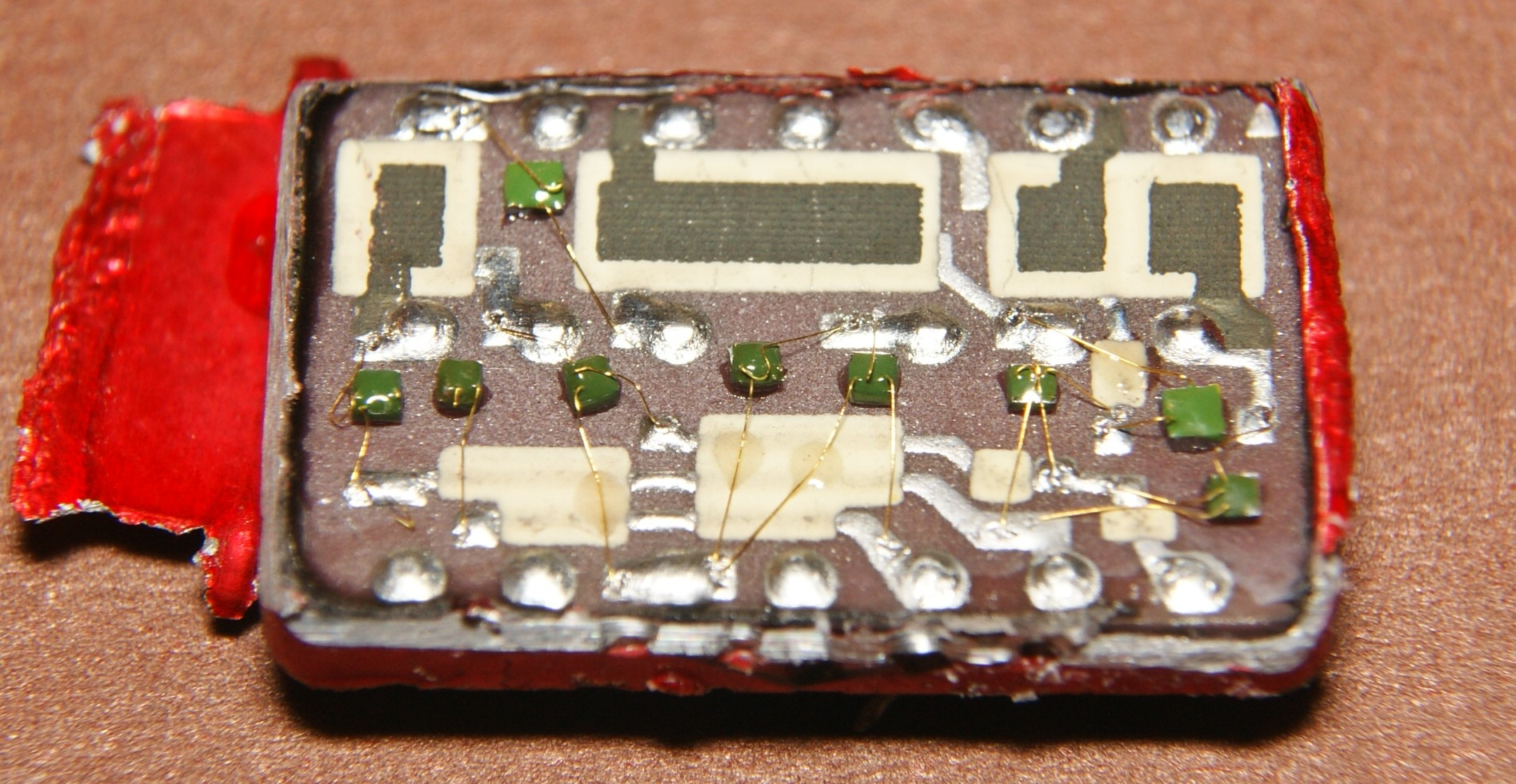

 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |

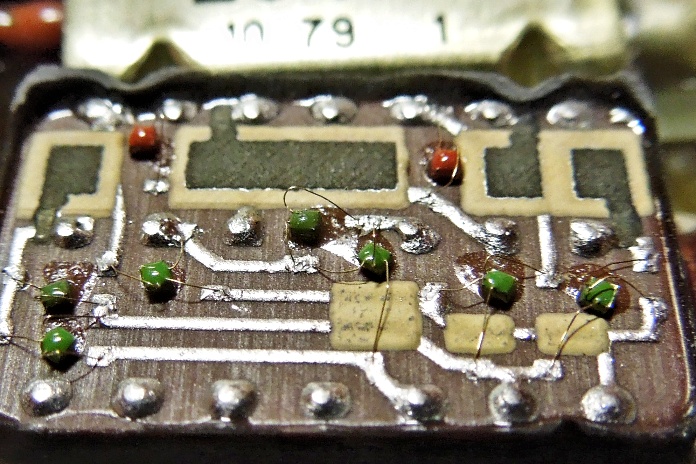

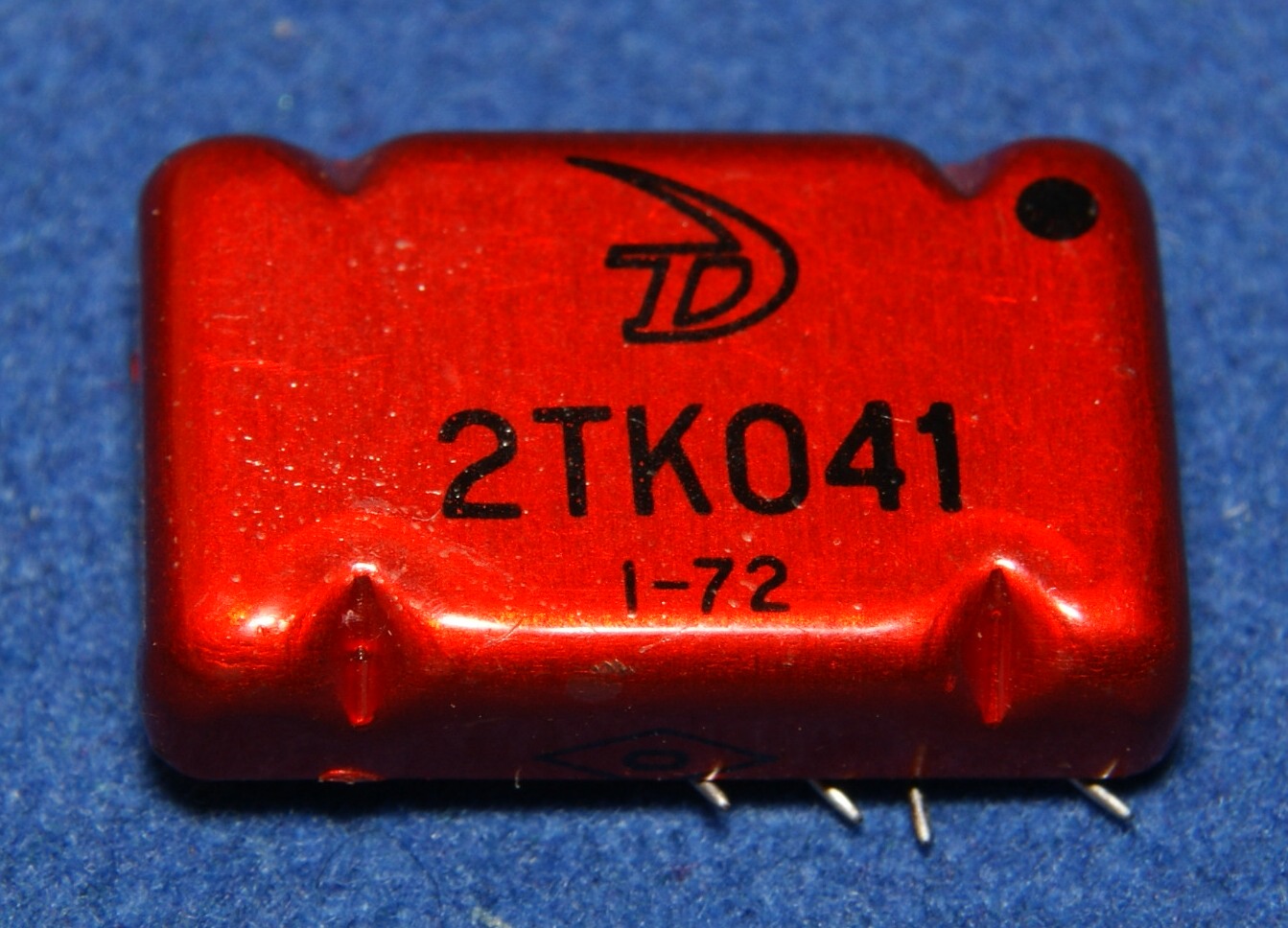

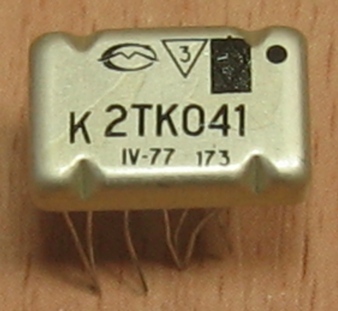

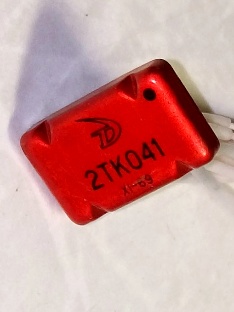

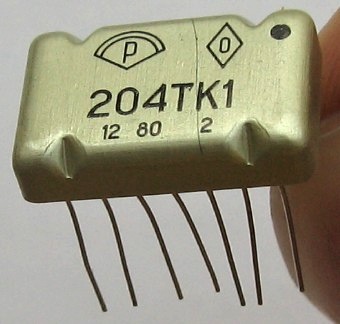

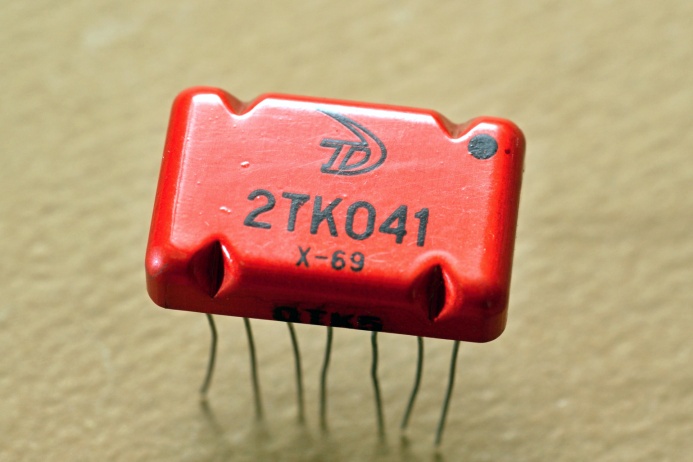

RST-триггер. В дальнейшем стала называться 204ТК1. Производители - зеленоградский "Ангстрем", "Мезон", г.Кишинев (Молдавия) и "Экситон", г.Павловский Посад. |
 |
 (экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.) |
 |
Справочный лист и заводской паспорт на нее. Первые выпуски назывались 4МД1.
 (фото Александра Назаренко) |
 |
(фото с форума Портативное
ретрорадио)

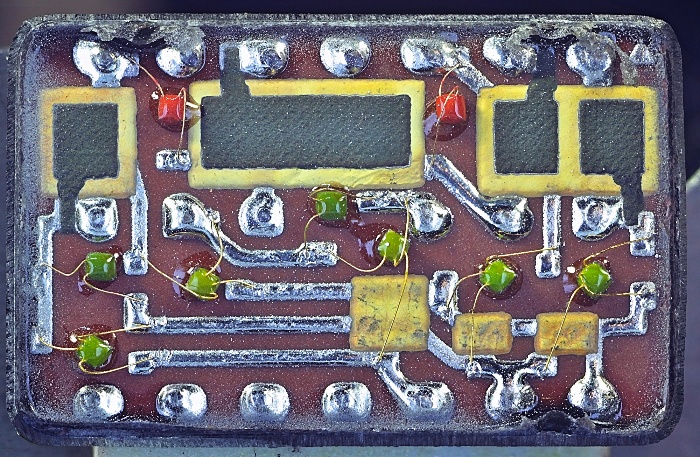

(фото с форума Радиокартинки)
Источники:
1. Краткий справочник конструктора РЭА. Под ред. Р. Г. Варламова. - М., "Советское радио", 1972.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
3. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976.
4. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11
070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
5. Справочник по полупроводниковым диодам, транзисторам и
интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
6. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
8. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
