После проведения в 1977-1979 годах научно-исследовательских работ в НИИМЭ началась разработка 8-разрядного микропроцессорного комплекса на базе ТТЛШ технологии, "в расширение семейства 585". Первый, схемотехнический этап разработки, был выполнен в зеленоградском НИИТТ, а второй (разработка топологии, конструкции и внедрение в производство) - в НИИМЭ, Березиным, Корягиным, Суворовым и др. В 1981 году эта работа была окончена.
Микропроцессорный комплект серии 1802 представляет собой 8/16-разрядные секционные
микросхемы для построения высокопроизводительных ЭВМ и устройств радиоэлектронной аппаратуры, включая
РЭА цифровой обработки сигналов. При его проектировании закладывалась
возможность реализации на нём процессоров с архитектурой ЭВМ ряда НЦ.
Но он архитектурно существенно отличался от "асинхронных" МПК серий
587 и 588.
Микросхемы комплекта, требующие максимального быстродействия, выполнены
по ЭСЛ-схемотехнике с обрамлением ТТЛШ. Остальные микросхемы выполнены по ТТЛШ-схемотехнике.
Отличительной особенностью комплекта является широкий набор функциональных расширителей (умножителей, делителей, сдвигателей), многоадресных регистров общего и специального назначения и коммутационных устройств. При разработке комплекта была использована "нарезка" по функциональному признаку. Гипотетический вычислительный модуль, содержащий основные узлы процессора, расчленялся на секции возможно большей разрядности с разнесением функциональных возможностей по БИС комплекта.
Основные свойства комплекта:
неограниченное наращивание разрядности;
микропрограммируемость;
возможность эмуляции произвольной системы команд;
гибкая архитектура и большой выбор микросхем;
высокое быстродействие.
Серия 1802 может быть дополнена микросхемами серий 589 и 1804. Обеспечивается полная совместимость с микросхемами других серий, имеющих ТТЛ- и ТТЛШ-уровни логических сигналов.
Серия нашла применение, в частности, в зенитно-ракетных системах С-300 и "Триумфатор".

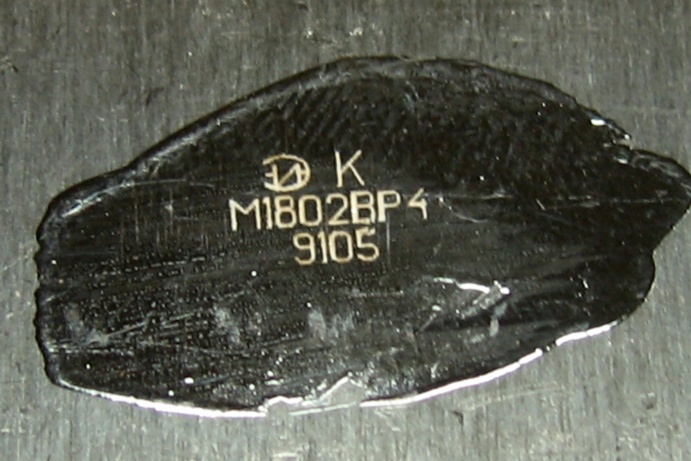

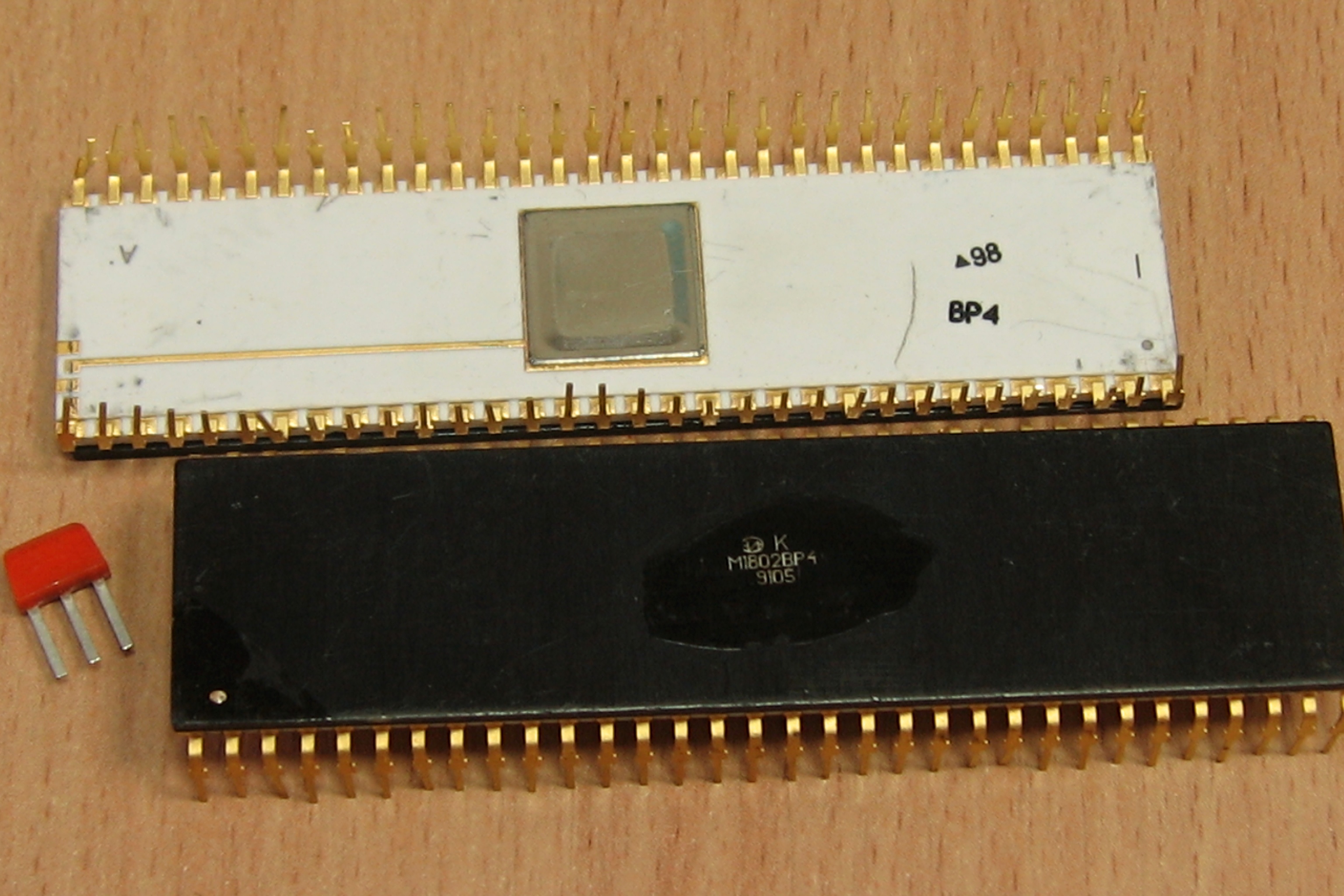

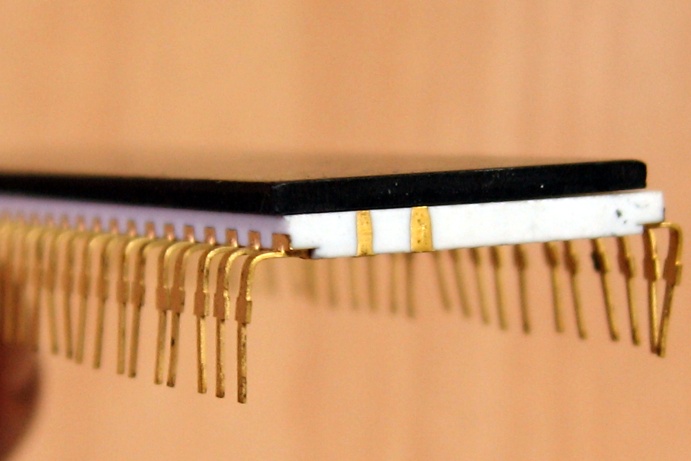

Умножитель 12х12, копия MPY12HJ фирмы TRW. КМ1802ВР4 разработана к 1986 году в ходе ОКР "Исполин УМ-12С".
Микросхема предназначена для умножения за один такт 12-разрядных двоичных модулей или чисел в дополнительном коде. Разрядность может быть увеличена за счёт объединения нескольких БИС при использовании дополнительных сумматоров. Подробные данные на неё.
Производитель - "Микрон", Зеленоград.

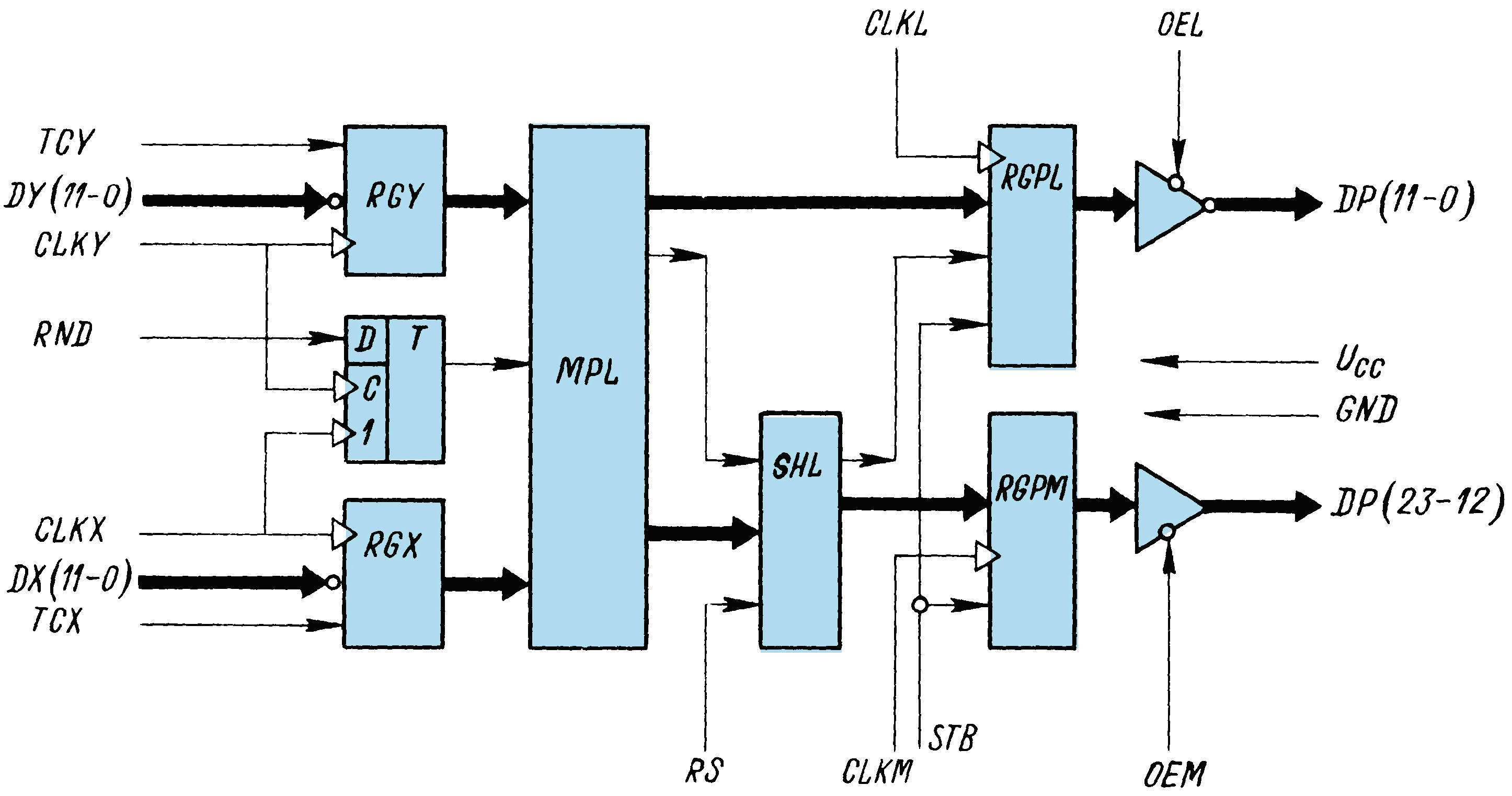

В состав входят: 12-разрядные регистры множителя (RGY) и множимого
(RGY); триггер округления (Т); 12-разрядный блок умножения (MPL); 12-разрядные
регистры старшей и младшей части произведения (RGPM и RGPL); 12-разрядный
параллельный сдвигатель (SHL); два 12-разрядных буфера выдачи произведения.
КМ1802ВР4 позволяет читать раздельно старшую и младшую части произведения и раздельно управлять записью данных в регистры RGPM и RGPL. Микросхема не имеет встроенного регистра микрокоманд.

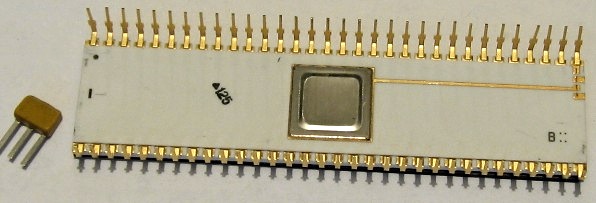

Одна из самых крупных отечественных интегральных микросхем. Параллельный умножитель модулей и чисел 16х16 разрядов (тема "Исполин УМ-16С").
На выходе вырабатывается произведение двойной точности (32 разряда), которое может быть округлено до 16 разрядов. При умножении чисел в дополнительном коде предусмотрена возможность присвоения знака произведения младшей части произведения.
Применение на выходе буферных схем с тремя состояниями позволяет объединить выходы нескольких умножителей в одну магистраль произведения. Для уменьшения числа используемых выводов разряды младшей части .произведения заведены на двунаправленную шину множителя.
Время выполнения операции умножения одной БИС 165 нс (по некоторым источникам - 225 нс). Потребляемая мощность 4 Вт. Подробные данные на неё.
Производитель - "Микрон", Зеленоград.

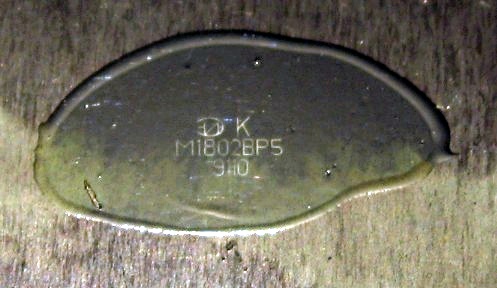

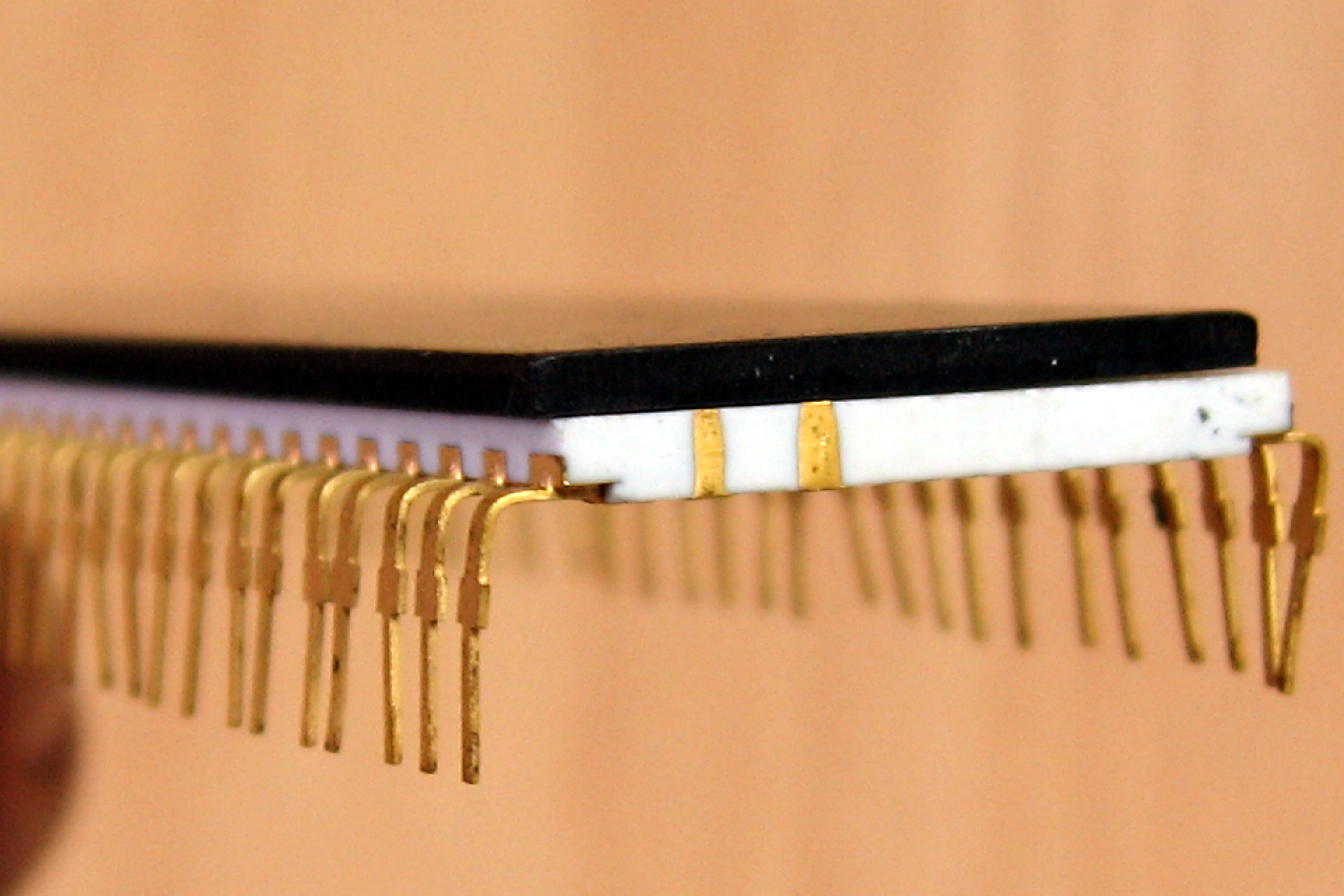

маркировка на микросхемы нанесена необычным способом:

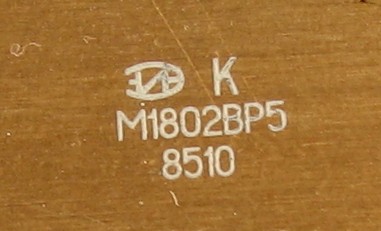

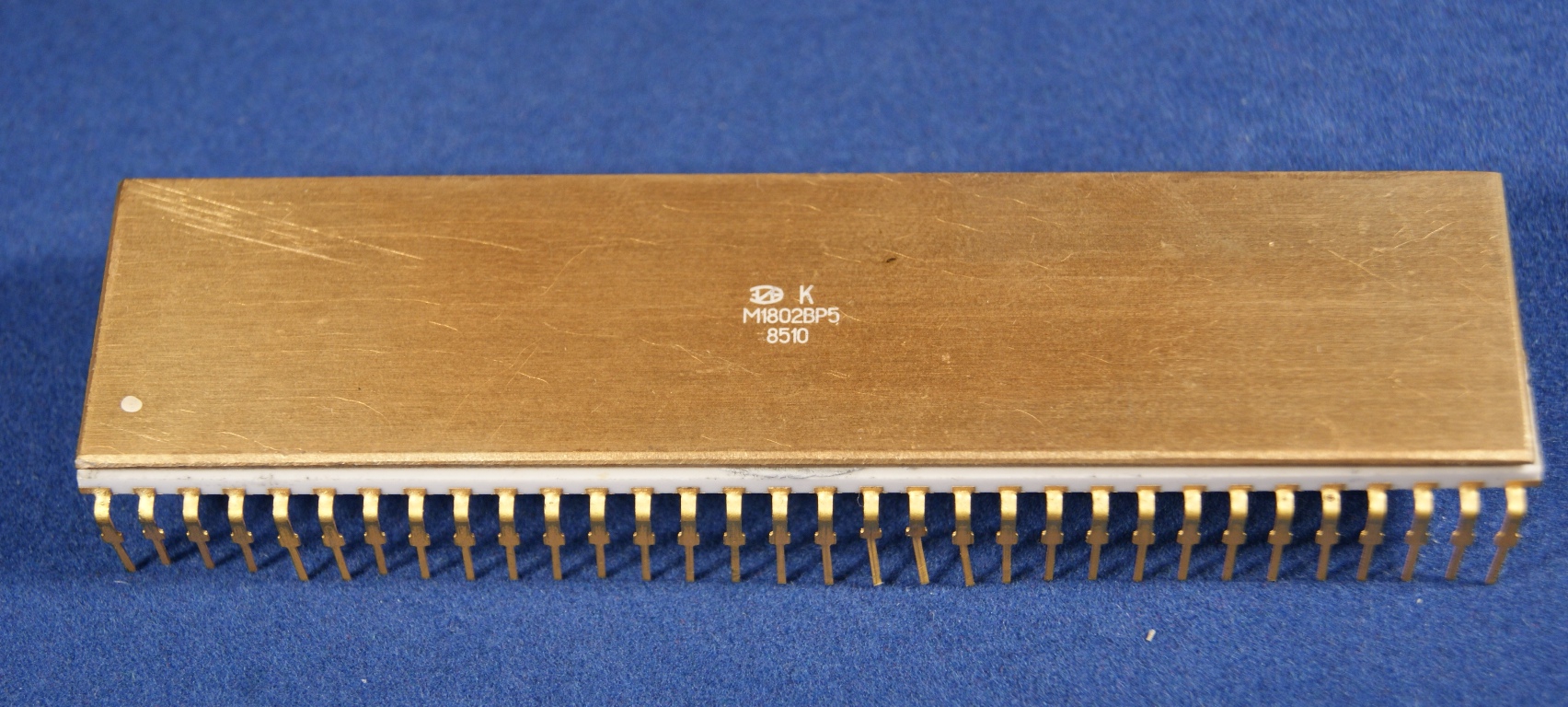

А недавно я наткнулся на экземпляр, алюминиевая пластина-радиатор
на котором не чернена, а имеет золотистый цвет. Микросхема красоты небывалой:

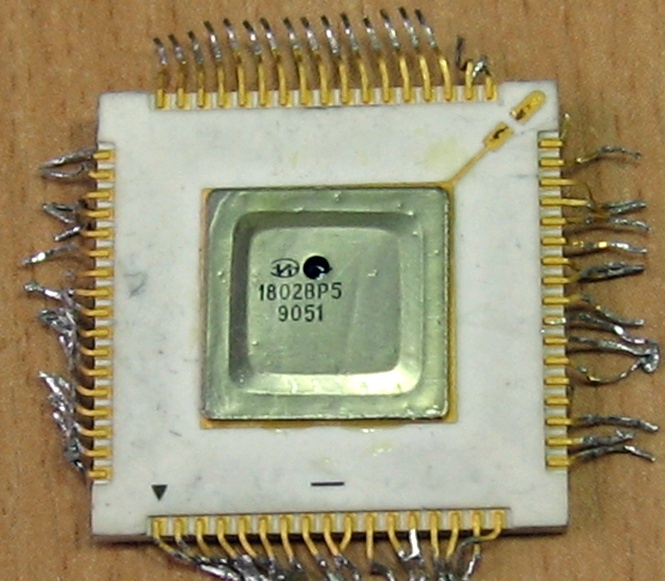

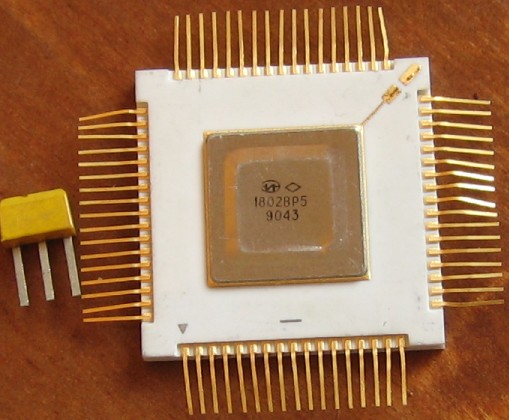

А вот вариант микросхемы с военной приемкой - в другом корпусе
("Макет 4-68"):
Источники:
1. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов: Учеб. для втузов/П. В. Нестеров, В. Ф. Шаньгин, В. Л. Горбунов и др.; Под редакцией Л. Н. Преснухина. М.: Высш. шк., 1986.
2. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
3. Хвощ С.Т. и др. Микропроцессоры и микроЭВМ в системах автоматического управления: Справочник / С.Т. Хвощ, Н.Н. Варлинский, Е.А. Попов; Под общ. ред. С.Т. Хвоща. - Л.: Машиностроение. Ленингр. отделение, 1987.
4. Микропроцессоры и микропроцессорные комплекты интегральных микросхем:
Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А.
Шахнова. - М.: Радио и связь, 1988.
5. Цифровые и аналоговые интегральные микросхемы: Справочник / С. В. Якубовский, Л. И.
Ниссельсон, В. И. Кулешова и др.; Под ред. С. В. Якубовского. - М.: Радио и связь, 1990.
6. Микропроцессорные автоматические системы регулирования. Основы теории и элементы: Учеб. пособие / В. В. Солодовников, В. Г. Коньков, В. А. Суханов, О. В. Шевяков; Под ред. В. В. Солодовникова. - М.: Высш. шк., 1991.
7. Малашевич Б.М. Об организации разработок изделий микроэлектроники в Минэлектронпроме СССР -
Труды SORUCOMM-2011. Вторая Международная конференция Развитие вычислительной техники
и ее программного обеспечения в России и странах бывшего СССР, Великий Новгород, 2011.
