1607ая серия

Серия микросхем энергонезависимой памяти. Про неё известно очень мало, практически только номенклатура.

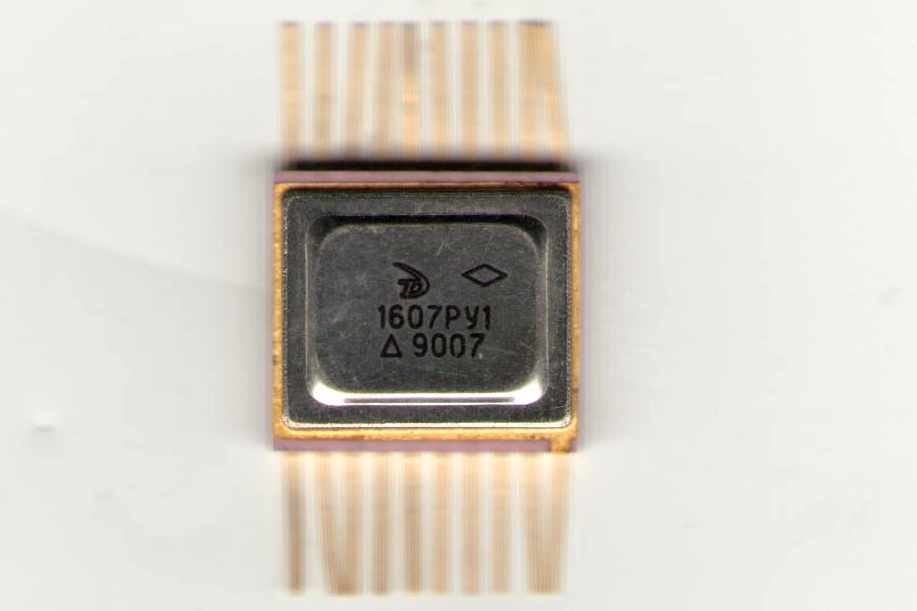

1607РУ1

Несколько необычная микросхема. Если я правильно понял - она представляет собой гибрид, состоящий из статического N-МОП (в некоторых источниках - КМОП) ОЗУ и N-МОП электрически перезаписываемого ПЗУ (EEPROM), каждая часть объемом 4Кх1. В обычном режиме она используется как ОЗУ, а перед выключением питания данные могут быть перенесены в энергонезависимую часть и храниться там до 5000 часов. В дальнейшем, при подаче питания они автоматически переписываются обратно в ОЗУ.
Судя по каталогу, при разработке этой микросхемы наши проектировщики вдохновлялись NCR52004 (но у неё другая организация, 512х8 бит).

Технические параметры - напряжение питания +5 В (по уровням совместима с ТТЛ), рабочий диапазон температур -60 до +85 °С, ток потребления в режиме хранения - 30 мА, выборки - 180мА, время выборки - 220 нс (по другим данным 100 нс), допустимое количество циклов записи в ПЗУ - 10000.

Производитель - "Ангстрем", г.Зеленоград. Шифр ОКР на эту микросхему носил название "Тоннель-ЭНОЗУ4К"...

Источники:

1. Каталог перспективных интегральных микросхем. - Москва, 1988.
2. Приложение к перечню электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве и эксплуатации аппаратуры, приборов, устройств и оборудования военного назначения. Часть 2. Микросхемы интегральные. Книга 2. МОП 44 001.02-2003. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России". г.Мытищи, 2003.
