Серия выполнена по биполярной технологии. Предназначена для
построения аппаратуры магнитной видеозаписи формата VHS, а, если быть точным,
для бытового видеомагнитофона
"Электроника ВМ-12".
Как писали в рекламном листке для выставки "Связь-86",
"При разработке БИС КР1005 были использованы оригинальные схемотехнические решения,
позволяющие обеспечить высококачественную запись и воспроизведение цветного
изображения при существующей скорости движения ленты и видеоголовок. Применение
комплекта КР1005 для преобразования и обработки цветного телевизионного сигнала
позволило создать высококачественный, надежный и компактный блок воспроизведения
и записи звука и видео изображения."
Пассаж об оригинальности, конечно, спорен, особенно если помнить что сам ВМ-12 был
сделан на базе японского «Panasonic NV-2000», с копированием
конструктивных и схемотехнических решений...
| Назначение

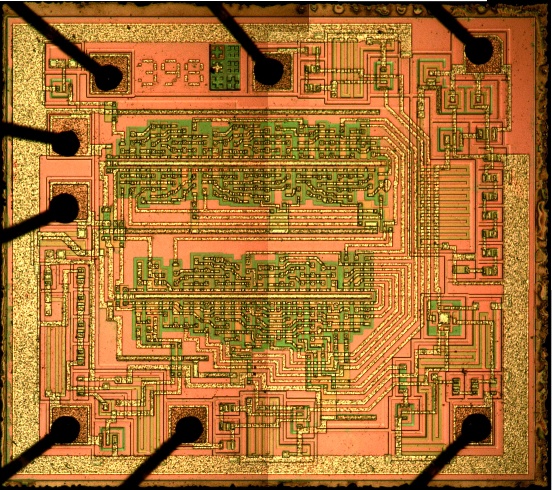

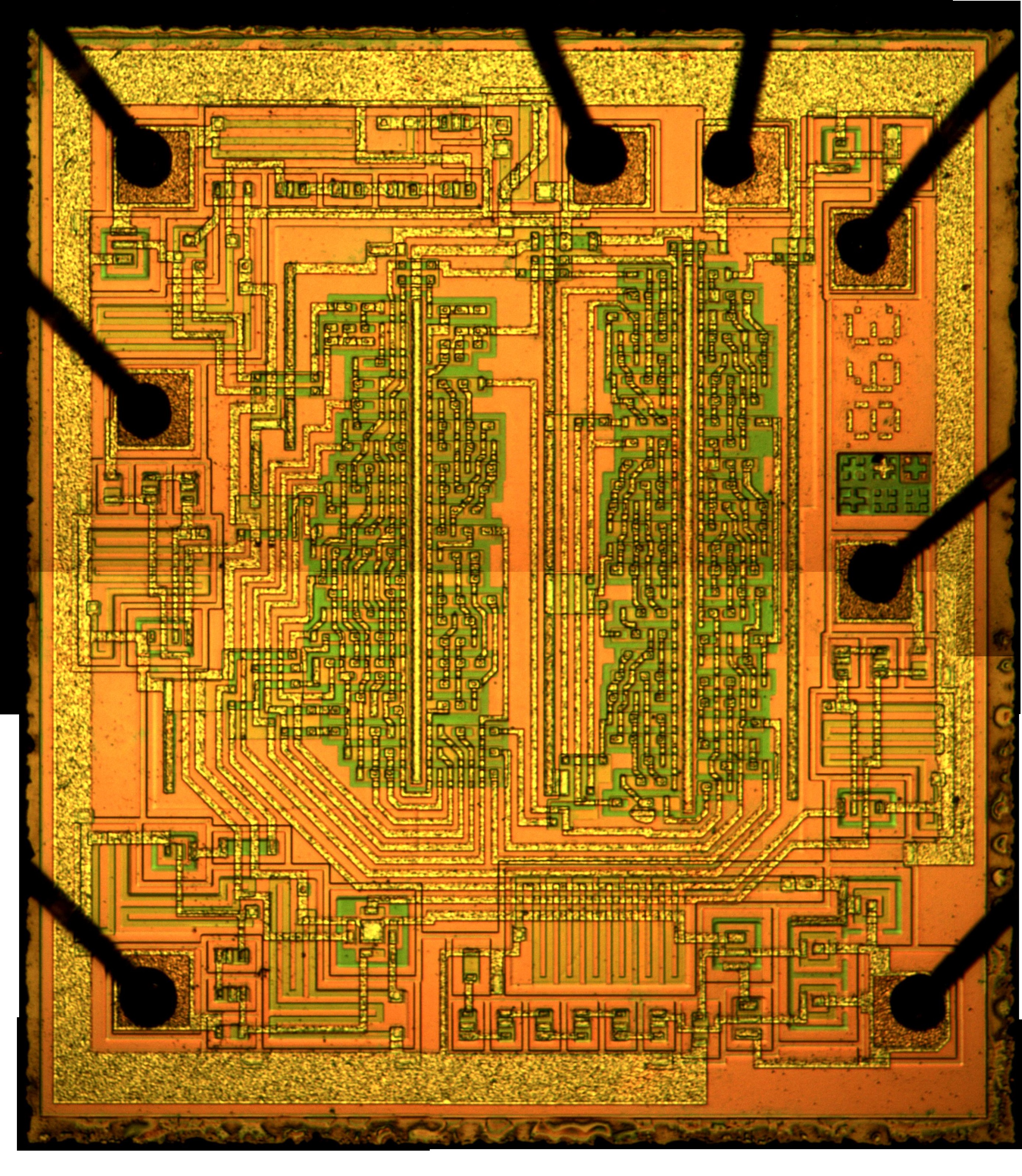

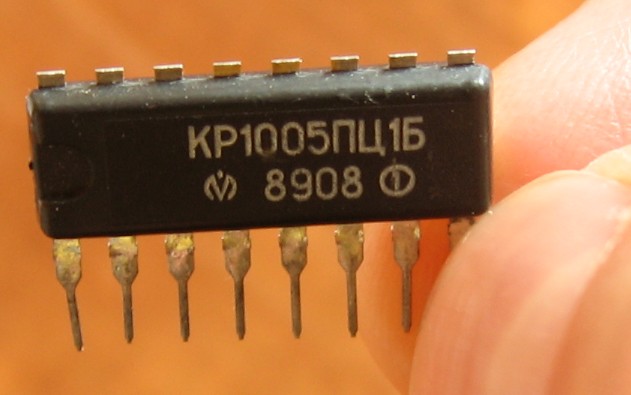

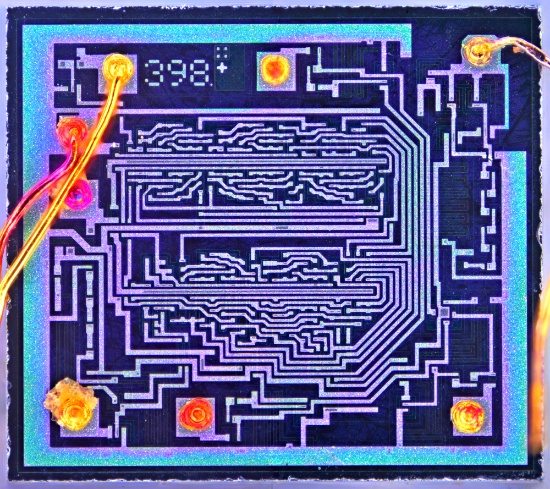

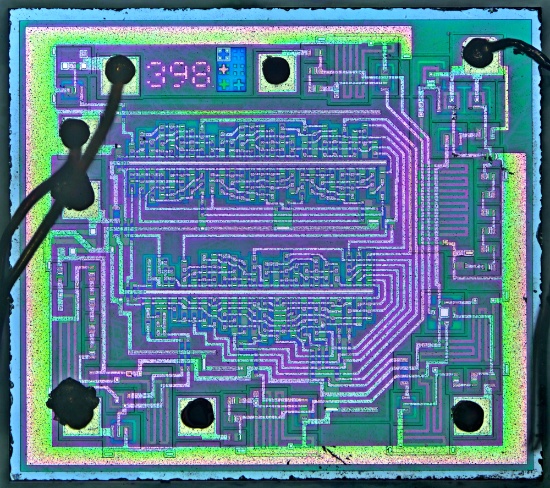

- программируемый делитель
частоты с коэффициентом деления от 2 до 16, диапазон частот входного
сигнала 1 Гц...100 кГц. Справочный
лист на неё.

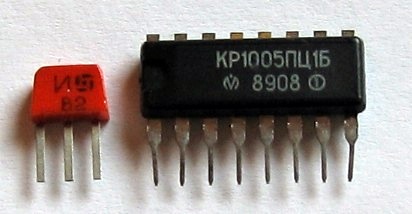

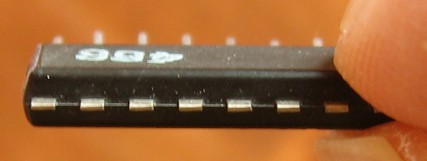

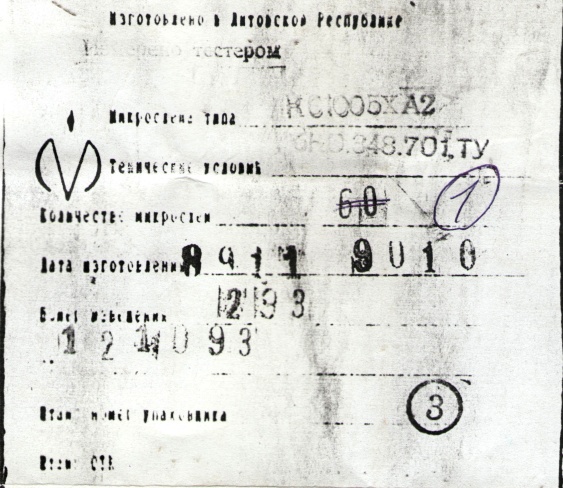

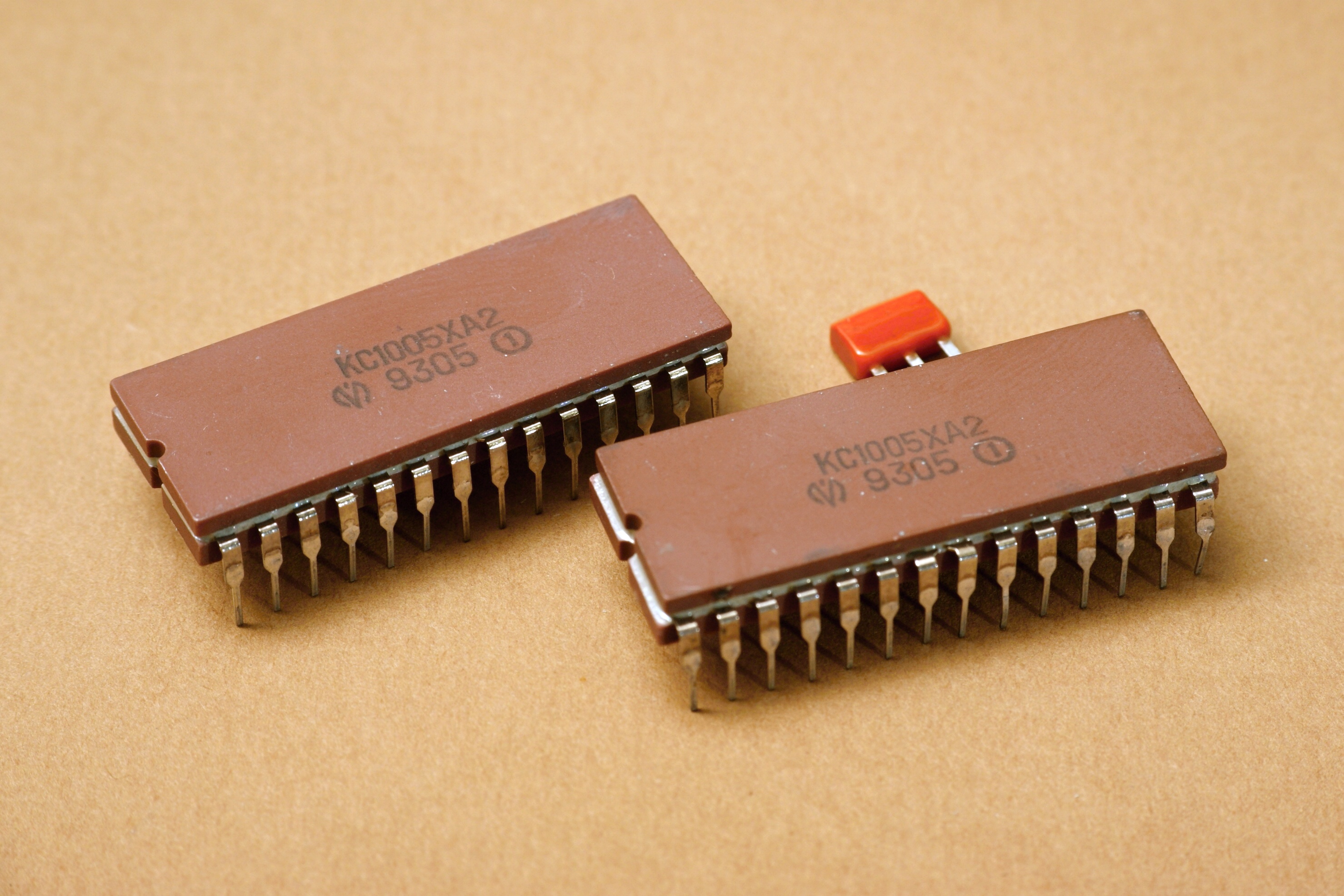

Производитель - вильнюсское НПО "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва). Я занёс эту микросхему также и в "Корпуса", она явно этого заслуживает... |
 |

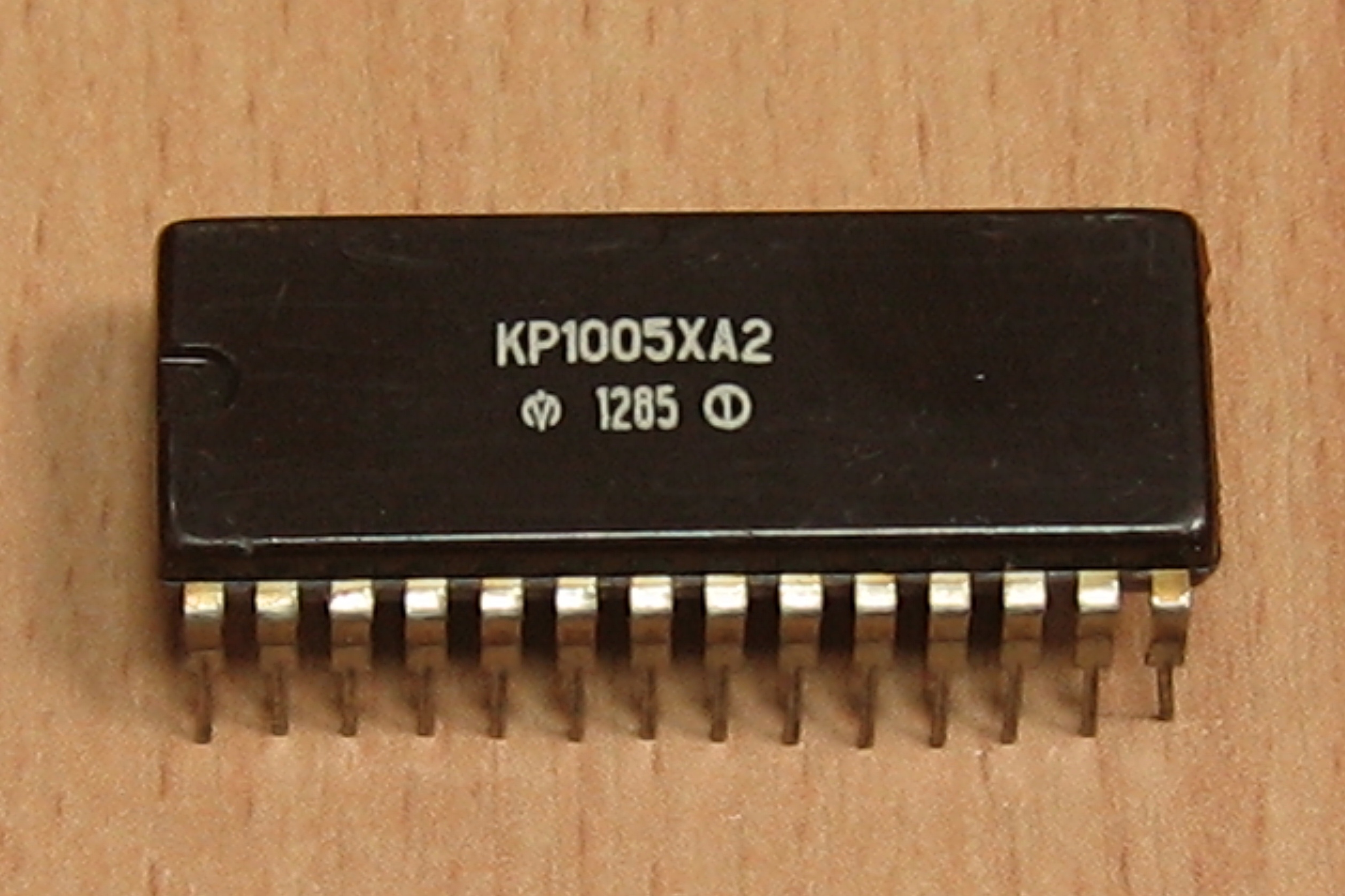

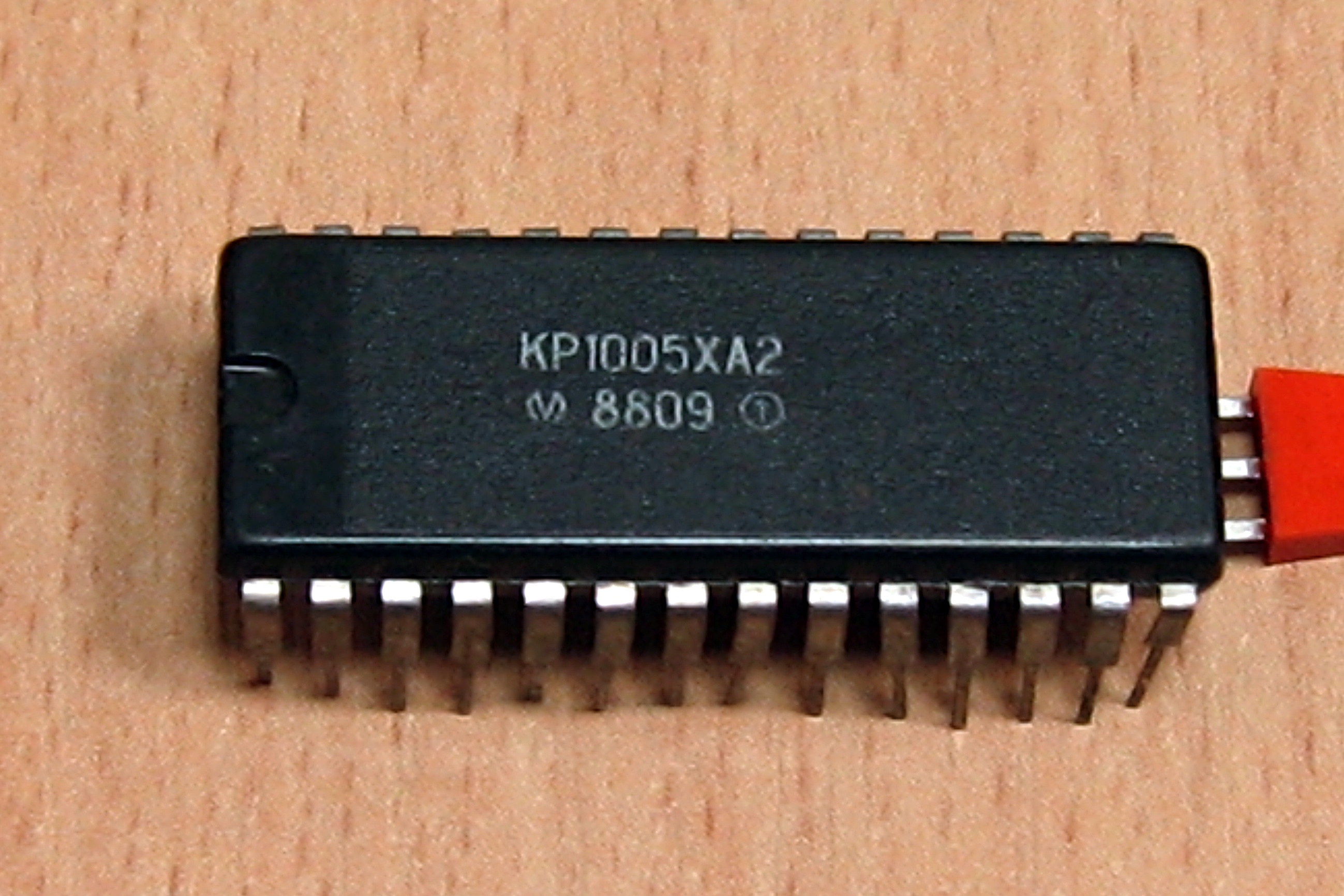

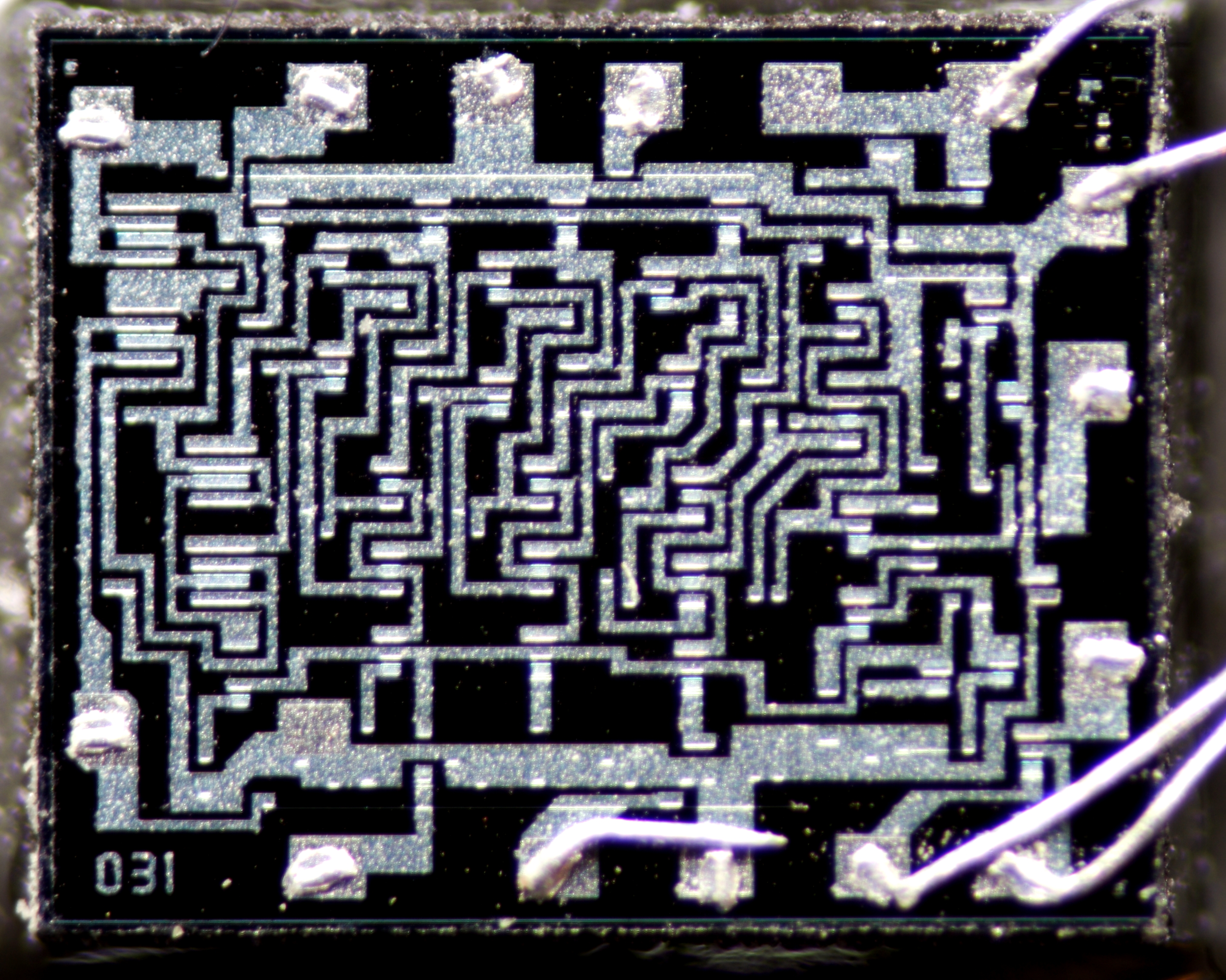

(фото Александра А.)

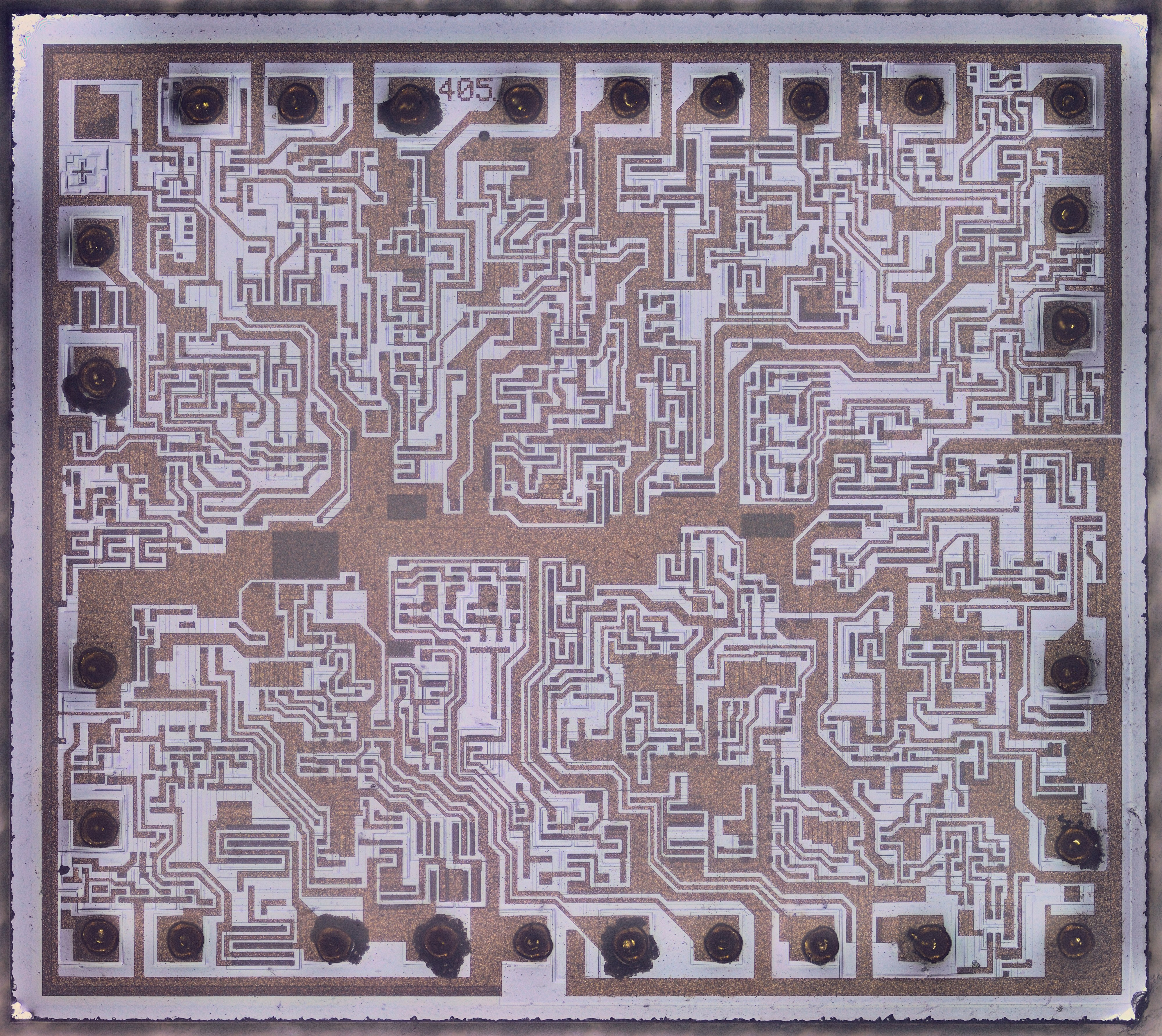

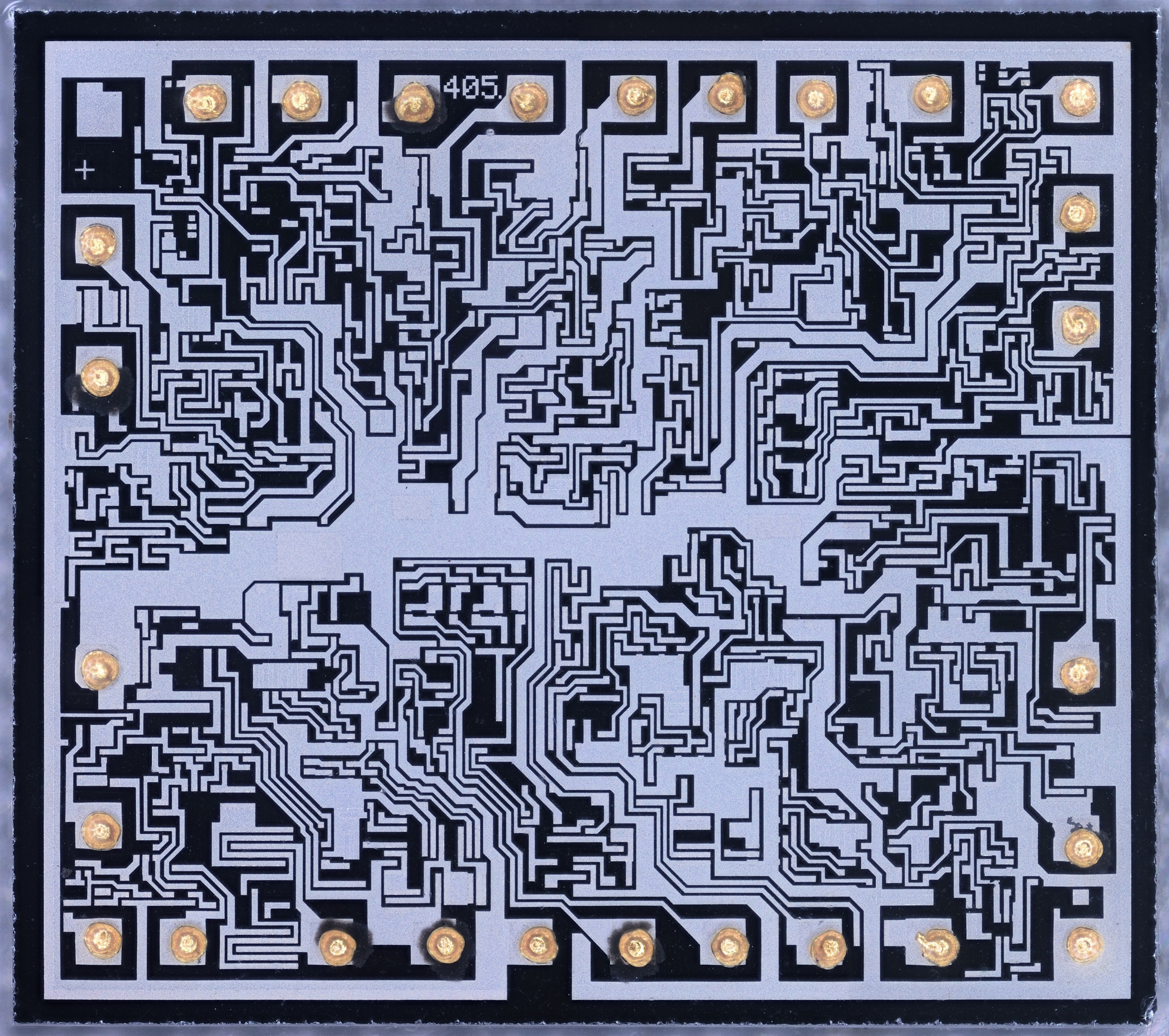

(фото с форума Радиокартинки)

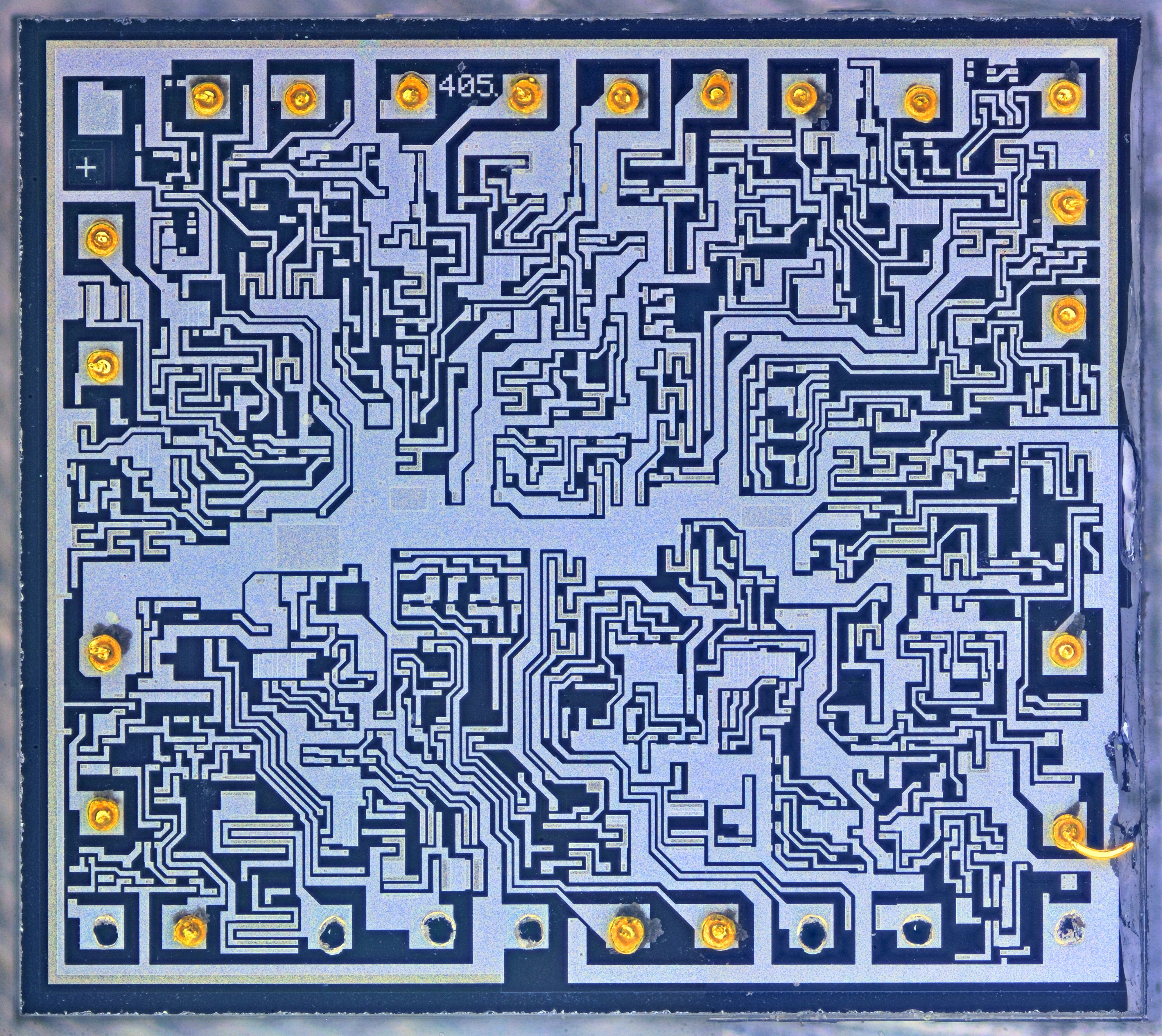

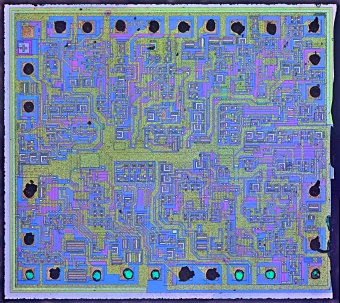

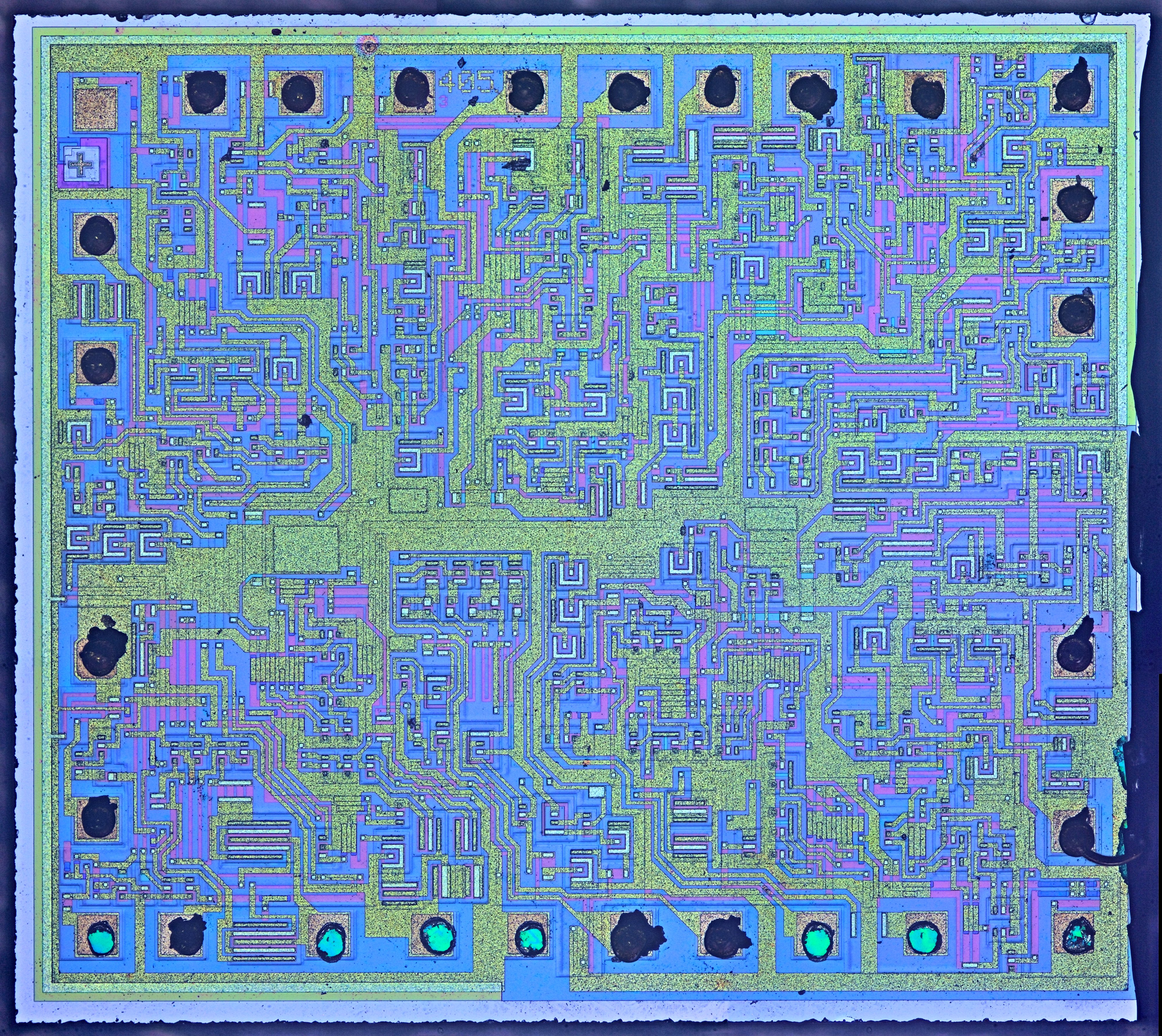

(фото с форума Радиокартинки)
Сдвоенный операционный усилитель
среднего класса точности. Как сказано в
описании, микросхема “предназначена для применения в аппаратуре звуко- и видеозаписи”.
Но фактически, насколько я знаю, только в ВМ-12
она и применялась.
По электрическим параметрам это
действительно "усилитель среднего
класса", примечательного в ней только

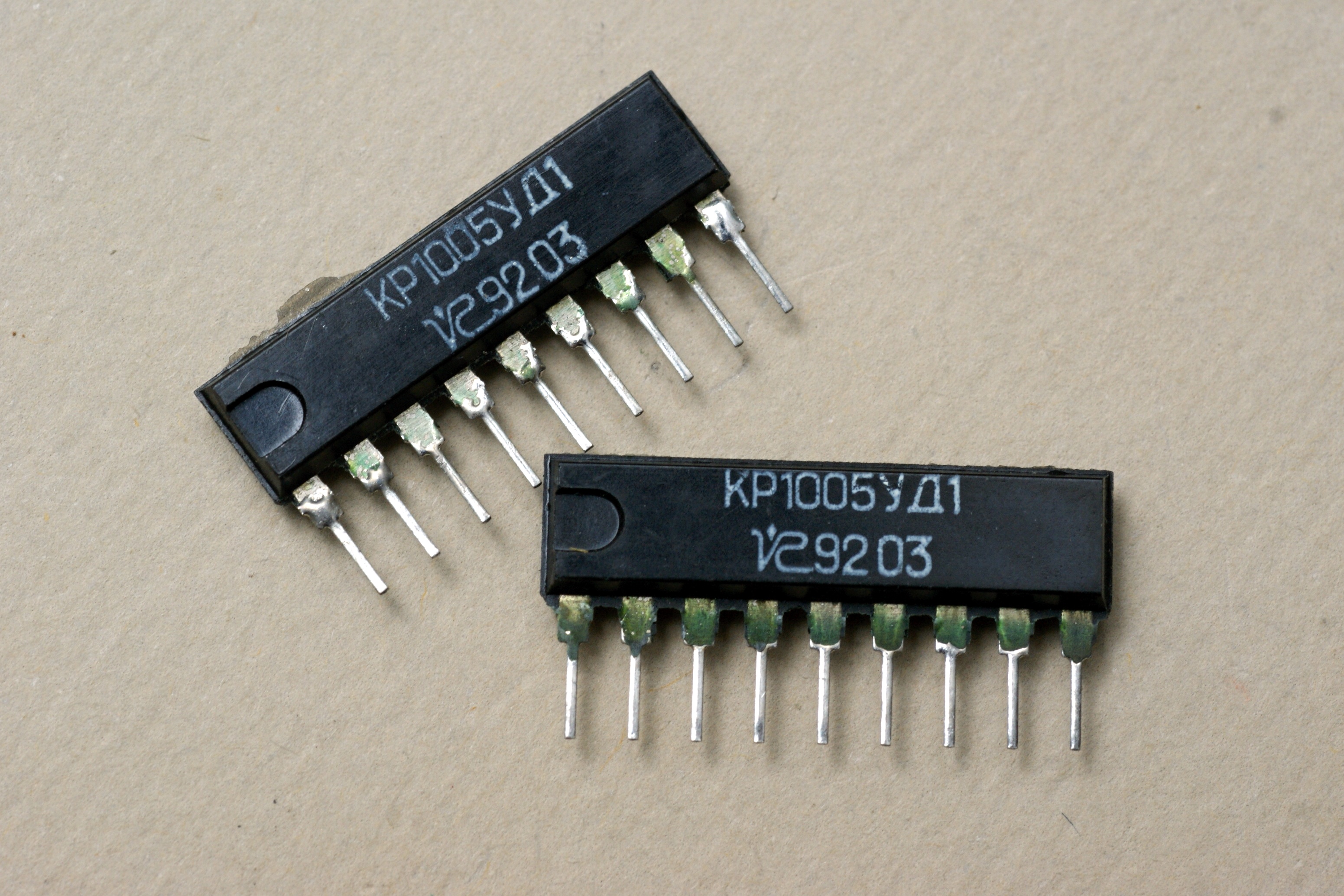

редкий для нашей техники корпус-гребёнка
1102.9-4 (SIP-9). Справочный лист
и заводской
паспорт на неё.
Номинальное напряжение питания +15 В. При
номинальном питании и температуре +25°С
предельные параметры: напряжение смещения 5
мВ; входной ток 300 нА; коэффициент усиления 30 000;
частота среза 0,5 МГц; скорость нарастания выходного напряжения 0,3 В/мкс.
Производитель - завод "Квадр", г.Борзна, Черниговская обл.(Украина).

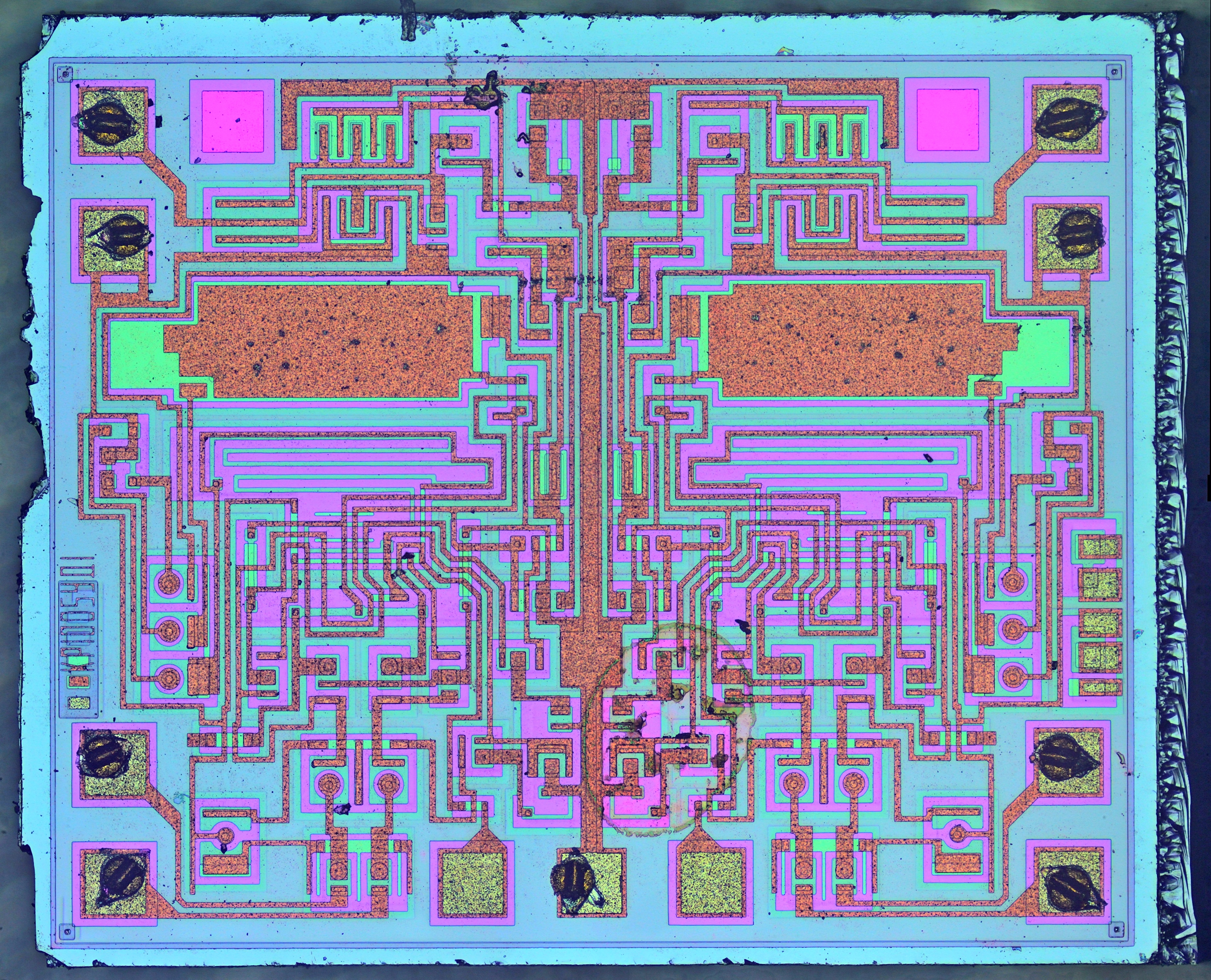

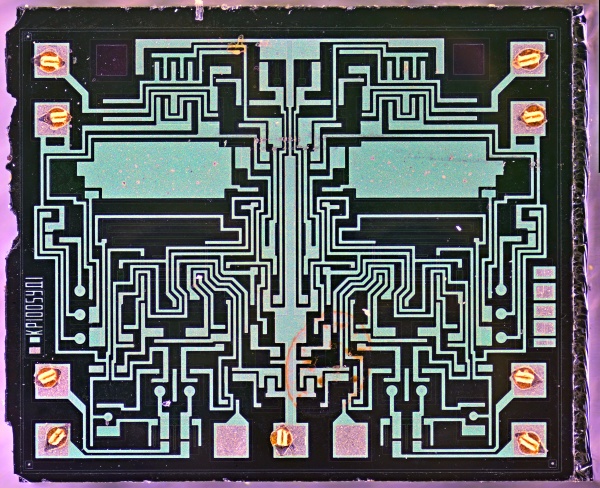

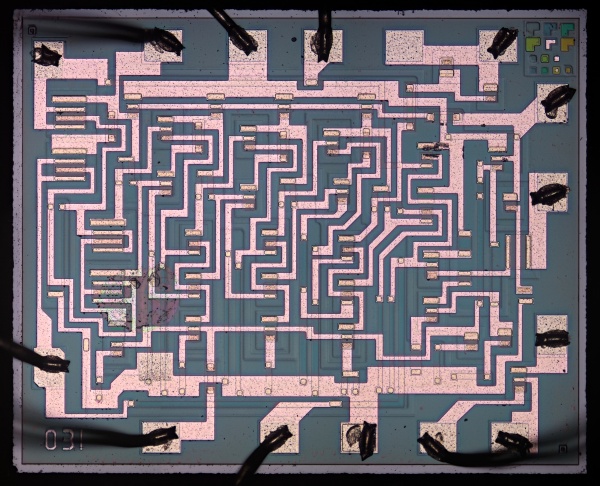

И уже казалось, что микросхема совсем неинтересна, но вскрытие добавило изюминку. Внезапно для меня, кристалл совпадает с одним из вариантов 140УД20! При этом зарубежные прототипы у них разные, AN6651 и uA747...
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

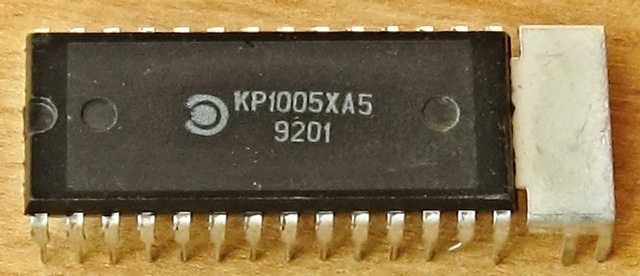

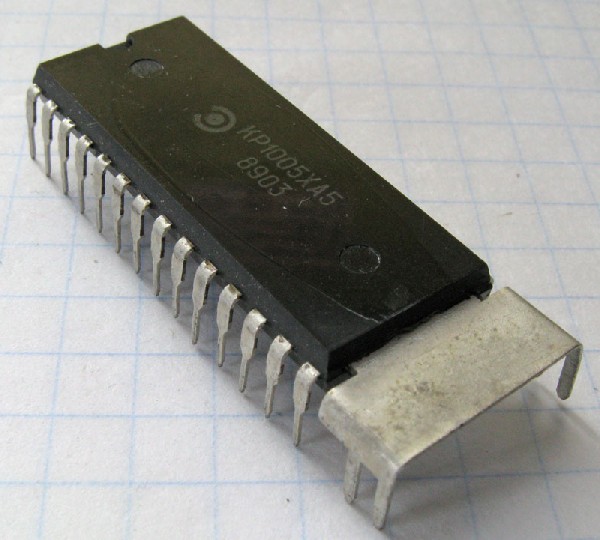

Схема для тракта обработки сигнала яркости - усилитель воспроизведения, демодулятор, смеситель и формирователь полного телевизионного сигнала. Справочный лист на неё. Производитель - завод "Планета" (г.В.Новгород).

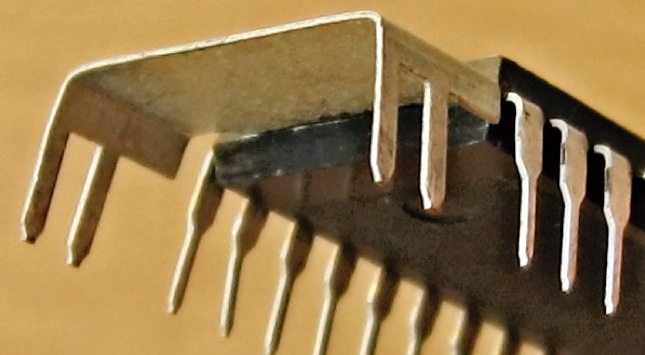

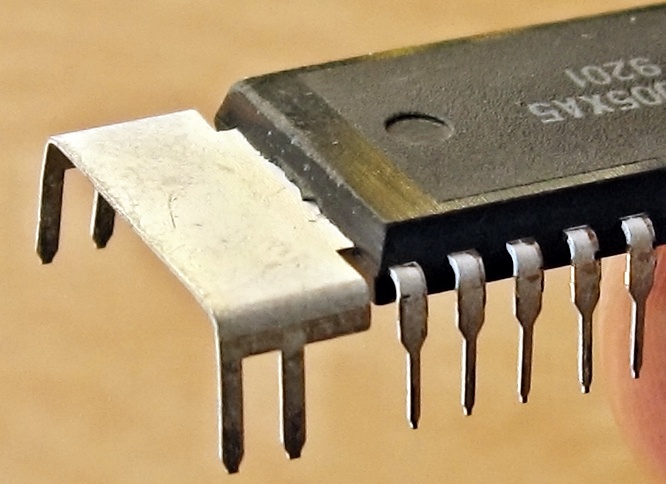

Микросхема примечательна своим корпусом (2121.29-1) со встроенным маленьким радиатором.

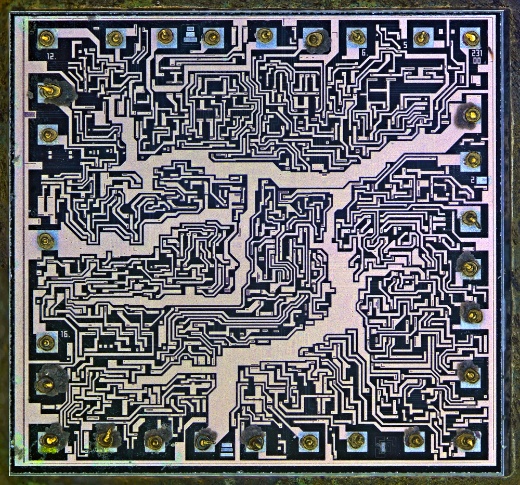

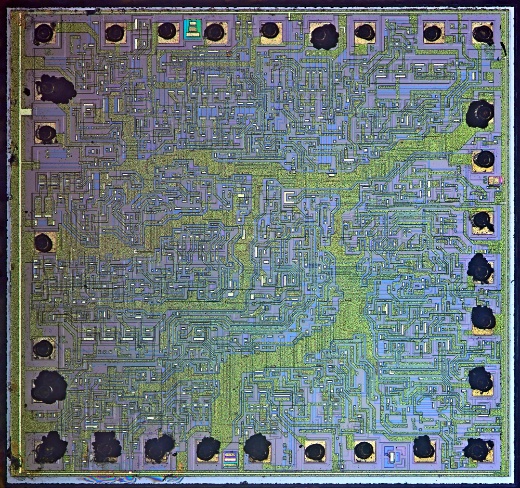

КР1005ХА5 выполнена с использованием двух скрытых слоев p- и n-типов и встречной разделительной диффузии p+-типа, что позволяет формировать вертикальные pnp-транзисторы с большим коэффициентом усиления и хорошими частотными свойствами.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото Андрея Синегрибова)
