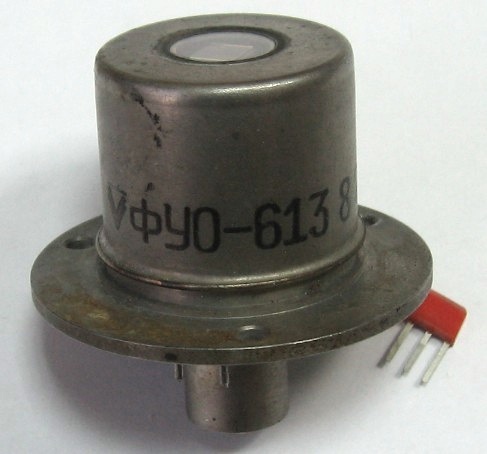

ФУО-613-8

Охлаждаемое фотоприемное устройство, предназначенное для приема и регистрации инфракрасного излучения в диапазоне длин воли от 1 до 5,2 мкм. Применяется в радиометрах и системах фотоэлектрической автоматики.

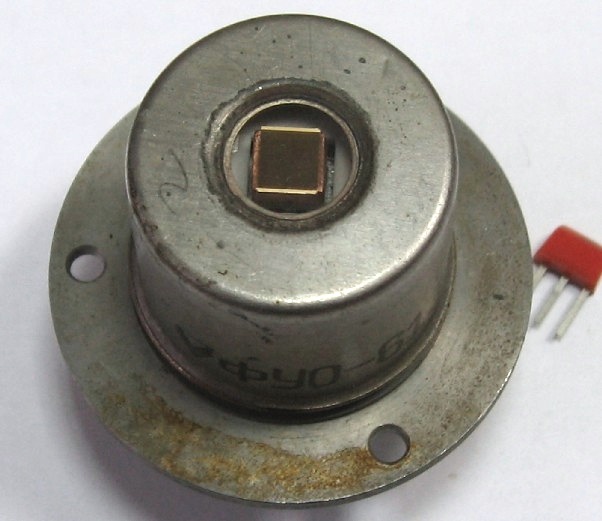

Прибор представляет собой изделие, содержащее фоторезистор на основе халькогенидов свинца (судя по названию - на основе сульфида цинка) с термоэлектрическим охладителем (до 220 К) и усилитель фотосигнала, размещенные в едином герметичном металлостеклянном корпусе. Устройство имеет девять модификаций, отличающихся друг от друга размерами фоточувствительной площадки.

Производитель - "Гириконд" (Санкт-Петербург). Справочный лист от них.

Электрические параметры

Напряжение питания усилителя фотосигнала - 18+3 В
Ток, потребляемый усилителем фотосигнала - не более 30 мА
Напряжение питания термоэлектрического охладителя - 2 В
Ток, потребляемый термоэлектрическим охладителем - не более 3 А
Выходное сопротивление усилителя фотосигнала - не более 1000 Ом

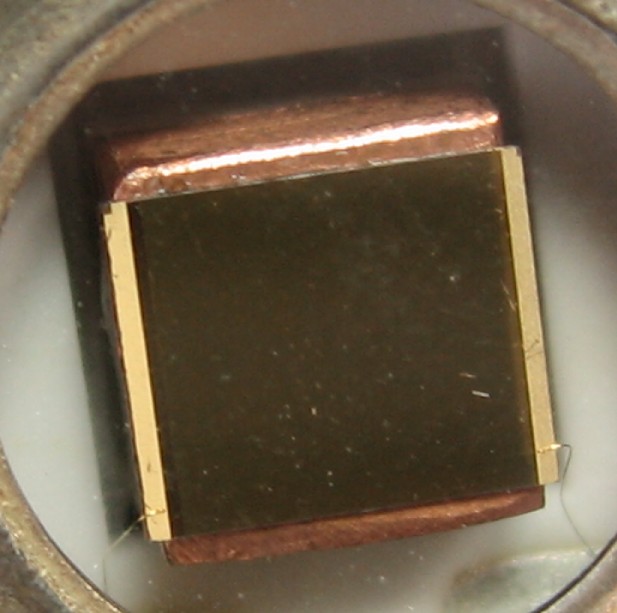

Версия номер 8 - с самой крупной фоточувствительной площадкой, 5х5 мм:

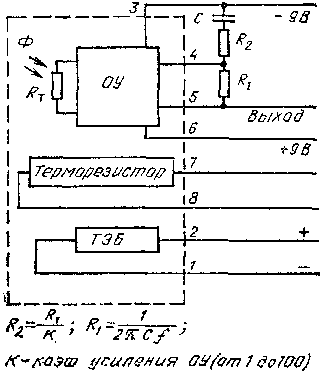

схема включения

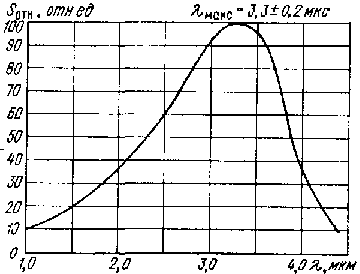

 относительная спектральная характеристика чувствительности

Источники:

1. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
