ФСВ-16АН

фоторезистор ФСВ-16АН

Фотосопротивление из сернистого свинца для работы с излучением средневолнового ИК-диапазона (1...3,2 мкм). Интересно, что хотя оно выполнено в виде сосуда Дьюара, но является неохлаждаемым.

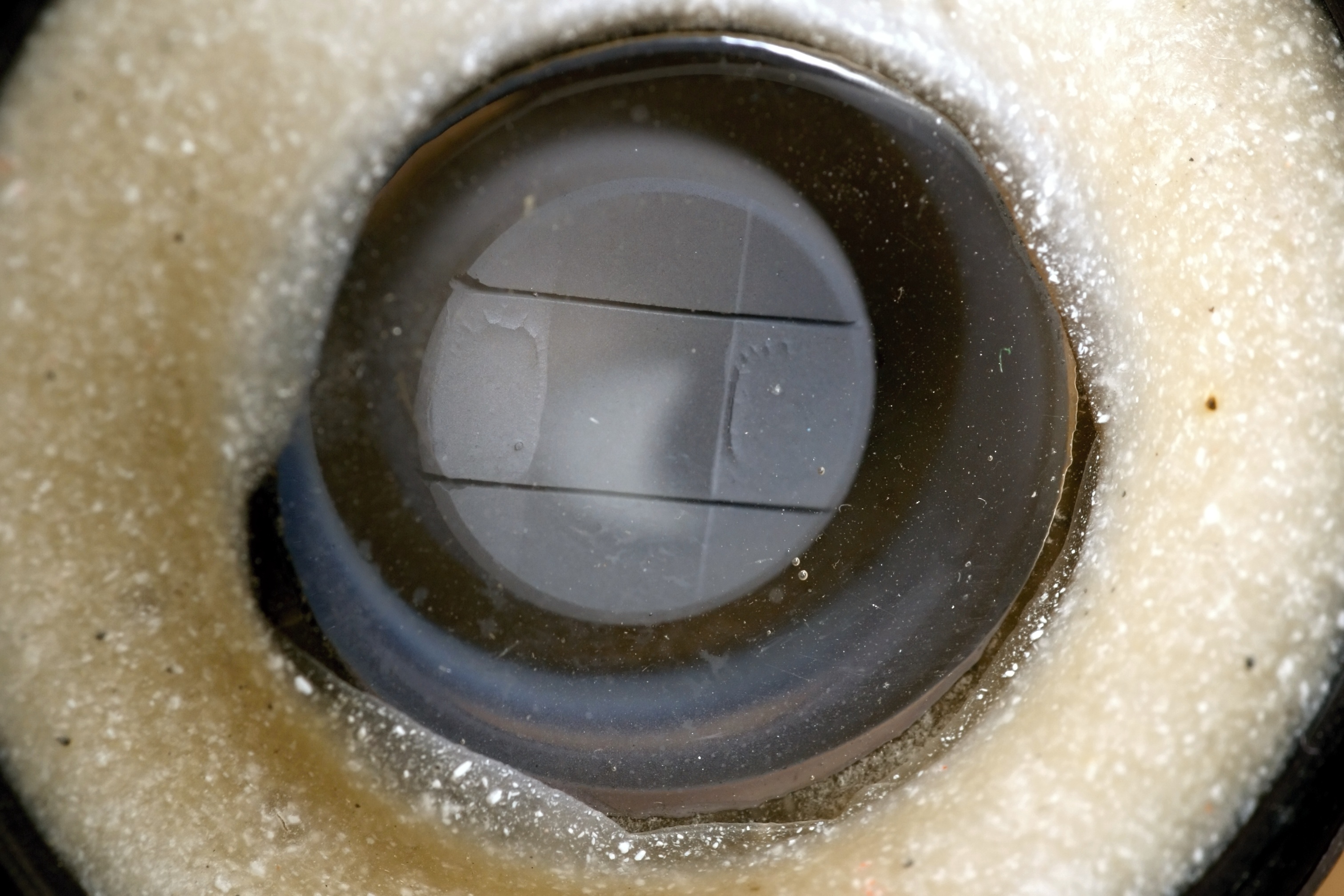

Чувствительным элементом служит поликристаллическая сернистосвинцовая плёнка, нанесённая в вакууме на стеклянную подложку. Входное окно прибора выполнено из стекла типа "Пирекс". Справочный лист на него.

Разработано оно и выпускалось Московским заводом "Мосдеталь" (ныне Завод "Сапфир").

Электрические параметры

Максимум спектральной характеристики 2...2,5 мкм
Угол зрения - не менее 70°
Рабочее напряжение - 20 В
Темновое сопротивление - 5 МОм
Постоянная времени - не более 0,5 мс
Интегральная вольтовая чувствительность - не менее 1000 В/Вт (не менее 500 В/Вт)*
Диапазон рабочих температур -50...+50°С

* по некоторым источникам

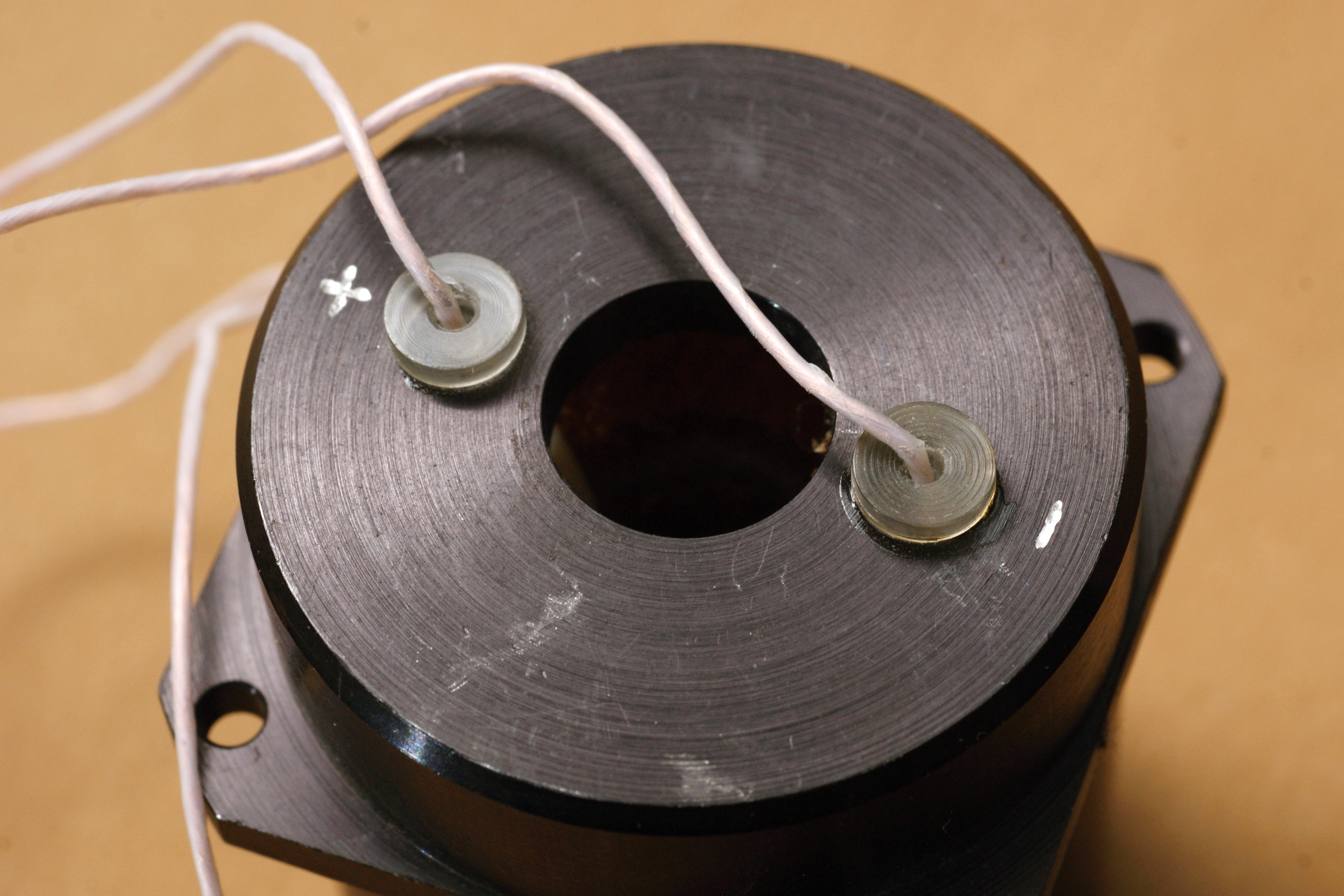

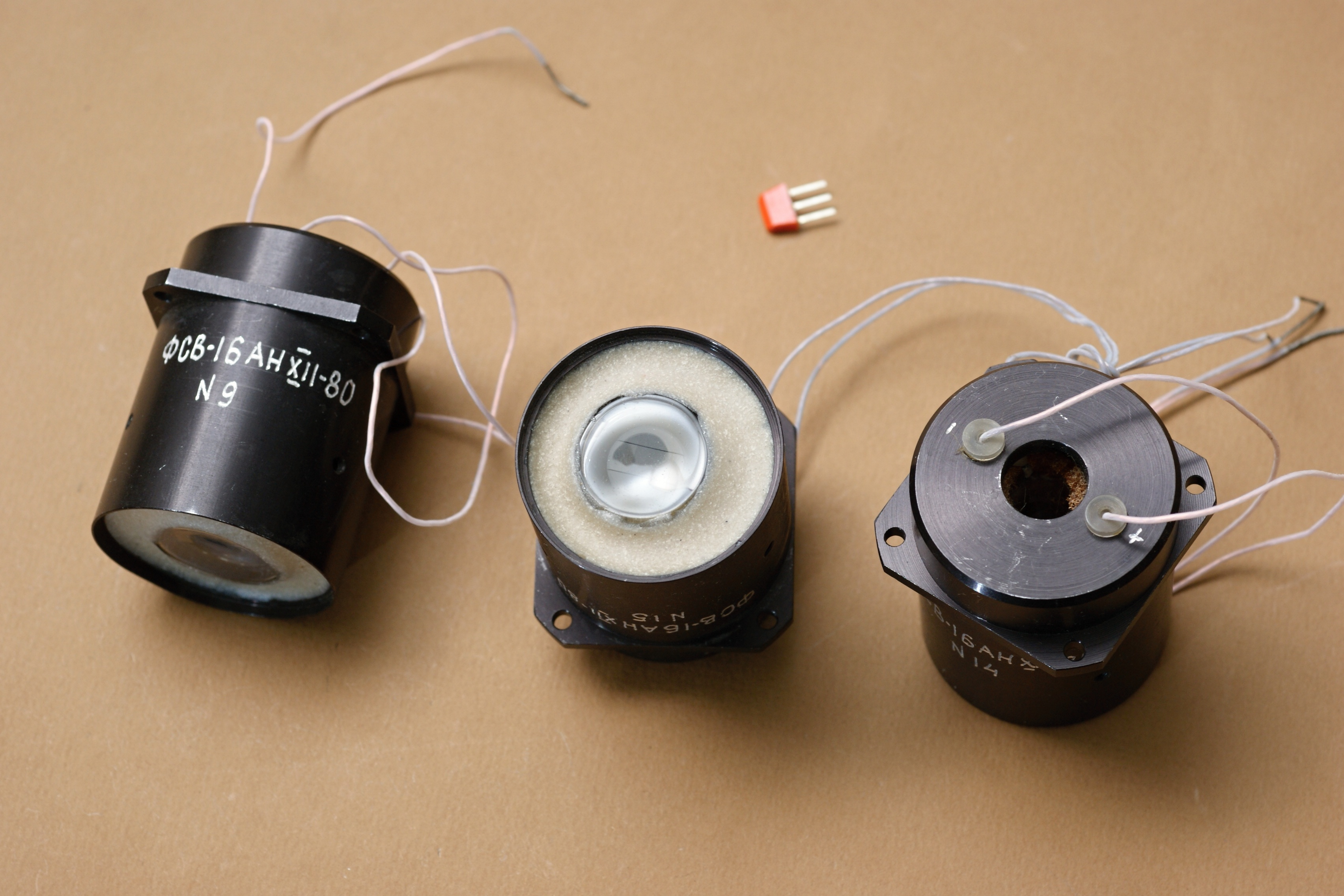

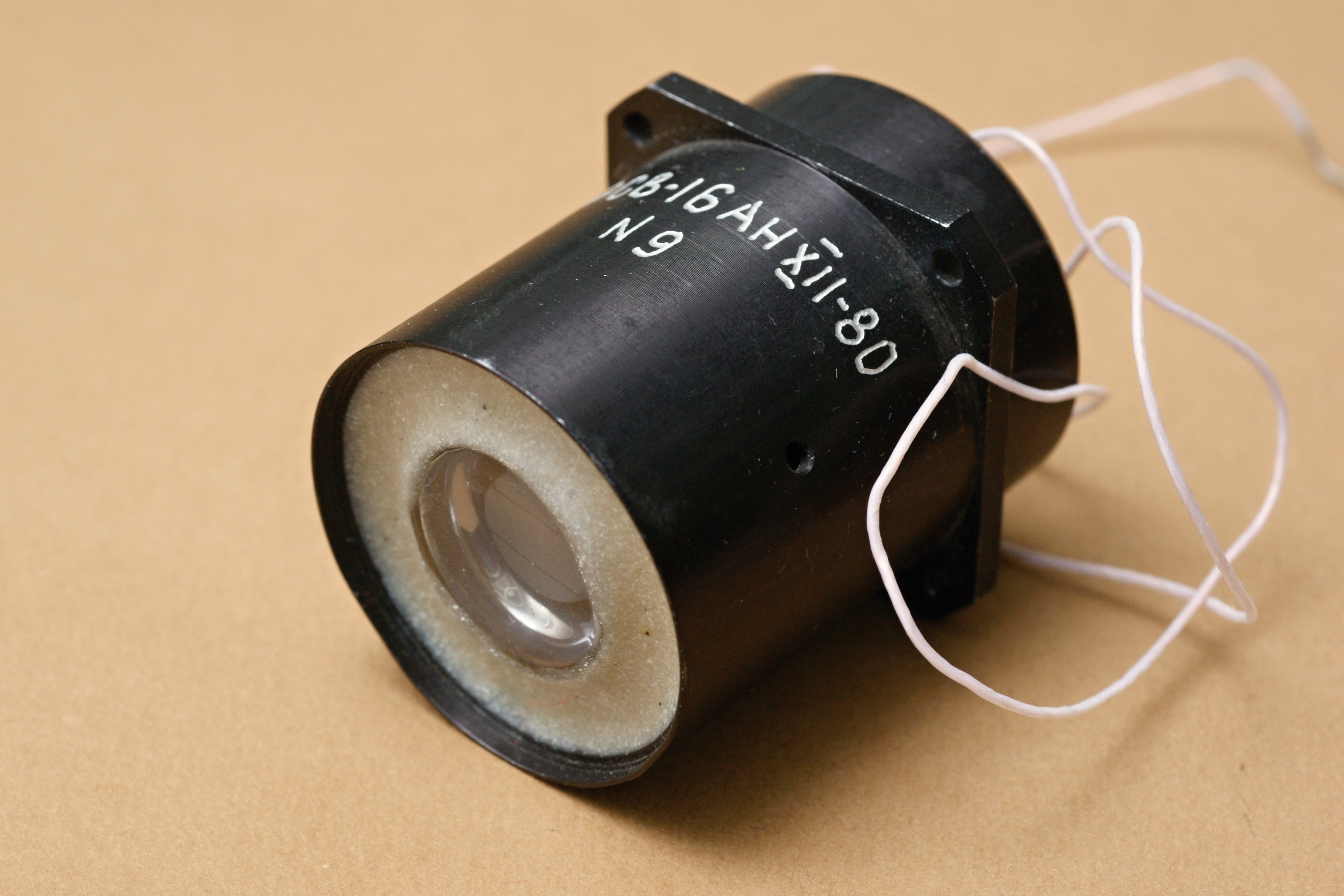

фоторезистор ФСВ-16АН

фоторезистор ФСВ-16АН

фоторезистор ФСВ-16АН

Источники:

1. Полупроводниковые приемники излучения (инструкция по применению). - Бюро технической информации. Москва - 1971.
2. Справочник конструктора оптико-механических приборов./В. А. Панов, М. Я. Кругер, В. В. Кулагин и др.; Под общ. ред. В. А. Панова. - 3-е изд., перераб. и доп. - Л.: Машиностроение, Ленингр. Отд-ние, 1980.
3. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
4. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
5. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
