АОР104А, АОР104Б

оптрон АОР104А

Одни из первых отечественных оптронов, представляют собой комбинацию из фосфидогаллиевых эпитаксиальных светодиодов и фоторезисторов из сернистого и селенистого кадмия по пленочной технологии. Заводской паспорт от них.

Предназначены они для бесконтактной коммутации электрических цепей переменного тока с частотой до 1,5 кГц, в частности, электролюминесцентных цифровых и знаковых индикаторов.

Производитель - завод "Старт", г.Москва.

Электрические параметры

Темновое сопротивление > 250 МОм

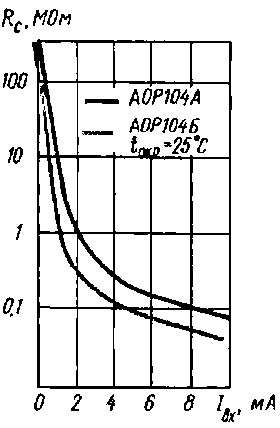

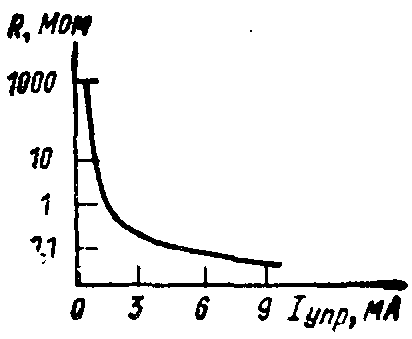

Световое сопротивление при входном токе 10 ма <100 кОм (АОР104А); <50 кОм (АОР104Б)
Выходная емкость < 3пф
Проходная емкость < 3 пф
Время включения < 10мс
Время выключения < 200 мс (А); < 100 мс (Б)
Сопротивление изоляции > 100 МОм
Максимальное допустимое напряжение на входе - 3,8 В (А); 2,8 В(Б)
Максимальное обратное входное импульсное напряжение - 2 В
Максимальный входной ток - 11 мА

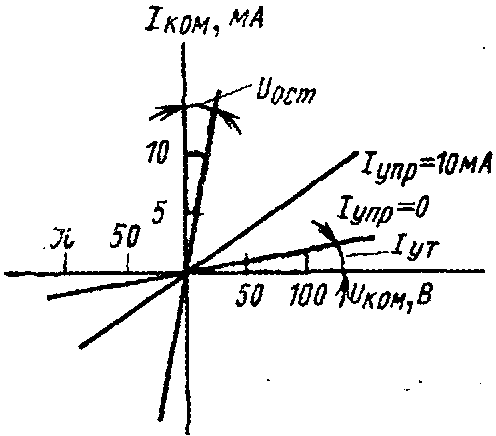

Максимальное коммутируемое напряжение - 250 В
Максимальное выходное напряжение - 250 В
Максимальный выходной ток
   при Т < 40°С - 0,30 мА (А); 0,70 мА (Б)
   при Токр = 65°С - 0,14 мА (А); 0,50 мА (Б)
Макс рассеиваемая мощность
   при Т < 40°С - 25 мВт
   при Токр = 65°С - 10 мВт
Диапазон рабочих температур -50...+65°С

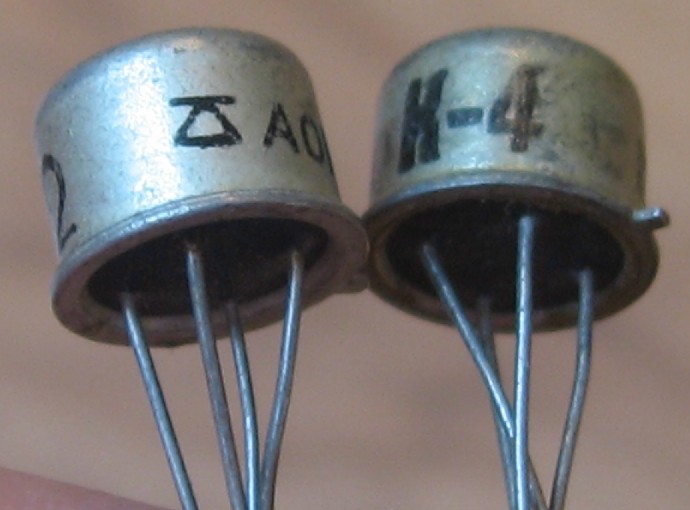

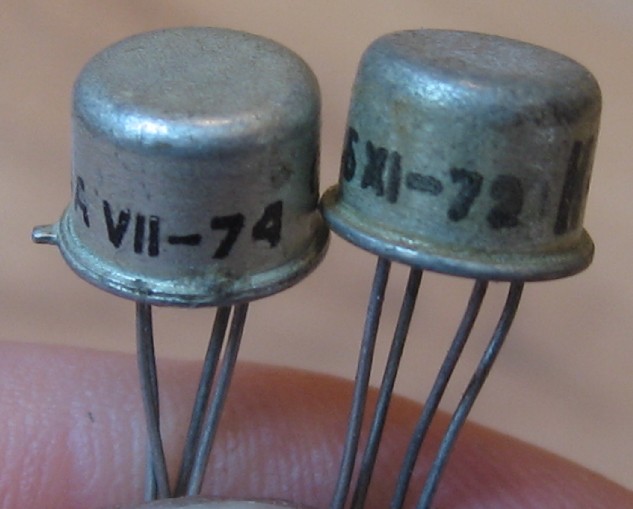

оптрон АОР104А

оптрон АОР104А оптрон АОР104А

оптрон АОР104А

оптрон АОР104А

Источники:

1. Н. Абдеева, Л.Гришина. Оптроны. - Радио № 9, 1974
2. Кривоносов А.И. Оптоэлектронные устройства. - М.: Энергия, 1978 г. (Массовая радиобиблиотека. Вып. 972).
3. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
4. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
5. Бондаренко И.Б., Гатчин Ю.А., Иванова Н.Ю., Шилкин Д.А. Соединители и коммутационные устройства. Учебное пособие. СПб: СПбГУ ИТМО, 2007.
