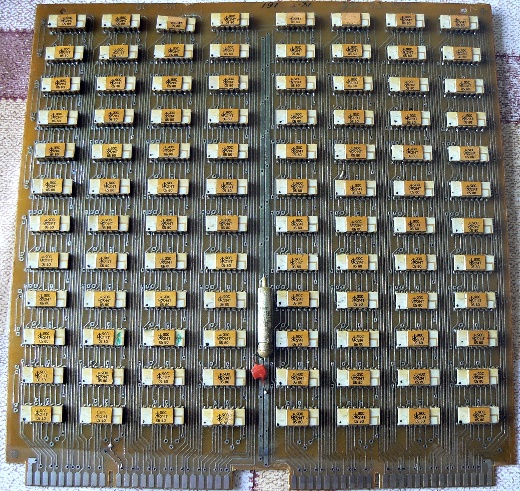

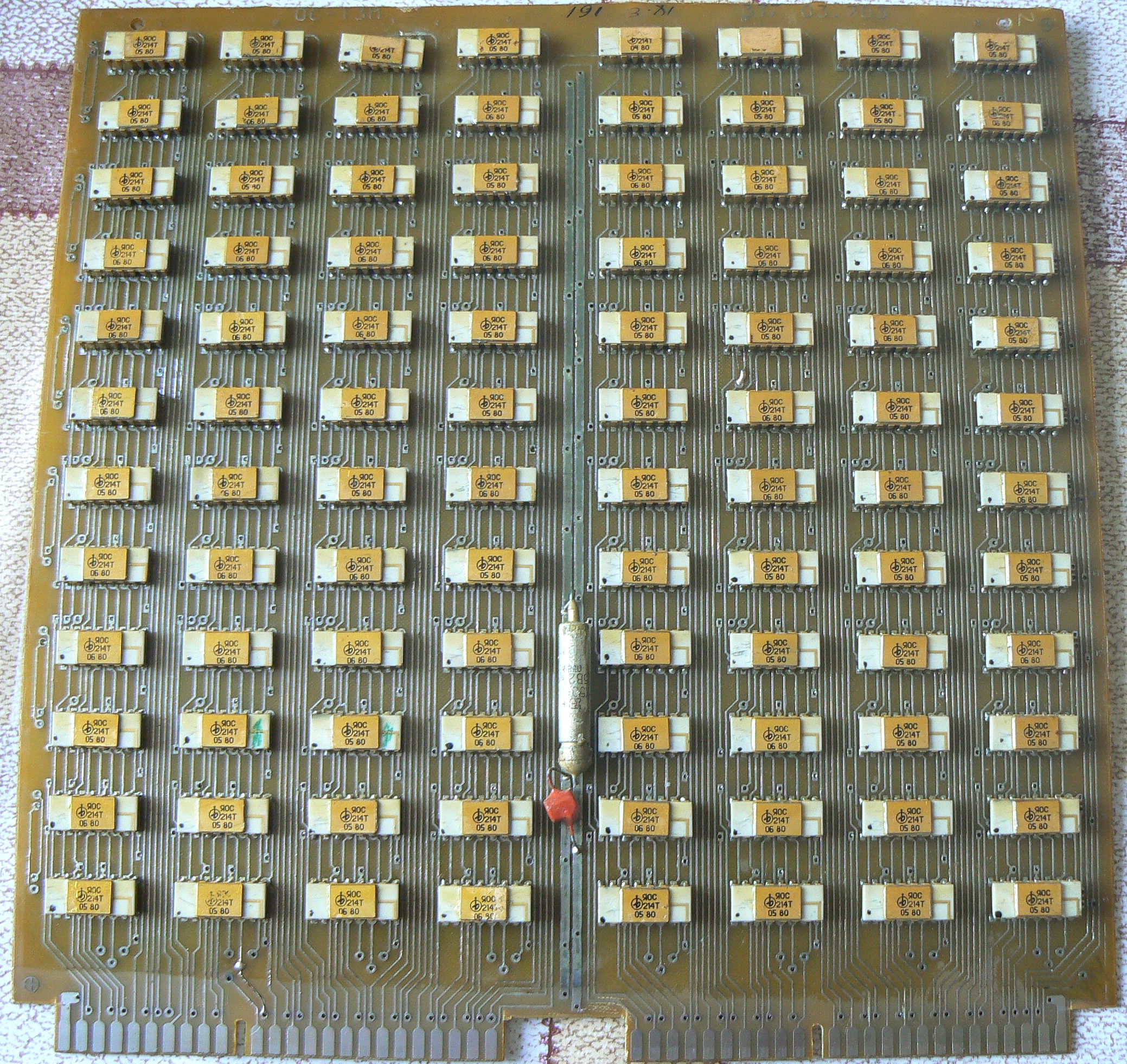

(фото с форума Портативное ретрорадио)

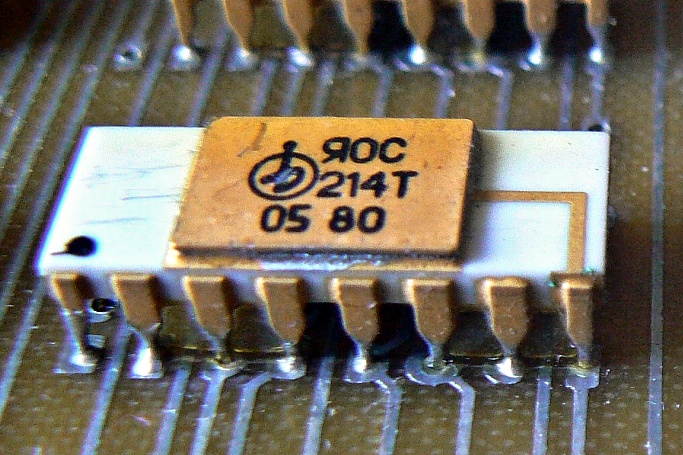

(фото с форума Портативное
ретрорадио)
Довольно необычный объект - процессорный элемент, предназначенный
для использования в качестве элемента перестраиваемой однородной структуры в
арифметико-логических устройствах и представляющий собой ячейку однородной
структуры. Элемент выполнен по p-канальной МОП-технологии с использованием
статической схемотехники и содержит 238 условных транзисторов.
Ячейка выполняет при подаче на вход кода настройки одну из 11 логических функций:
ИЛИ, ИЛИ-НЕ, И, И-НE, ИЛИ с задержкой, ИЛИ-НЕ с задержкой, И с задержкой,
И-НЕ с задержкой, проникновение, сумма по модулю 2, одноразрядный сумматор.
Напряжения питания -12,6 и -27 вольт, задержка распространения не более 1 мкс,
частота настройки регистра до 500 кГц.
Производитель этой микросхемы - опытный завод при Государственном союзном конструкторско-технологическом бюро по проектированию счетных машин (сейчас это СКБ вычислительной техники "Искра"), г.Санкт-Петербург.

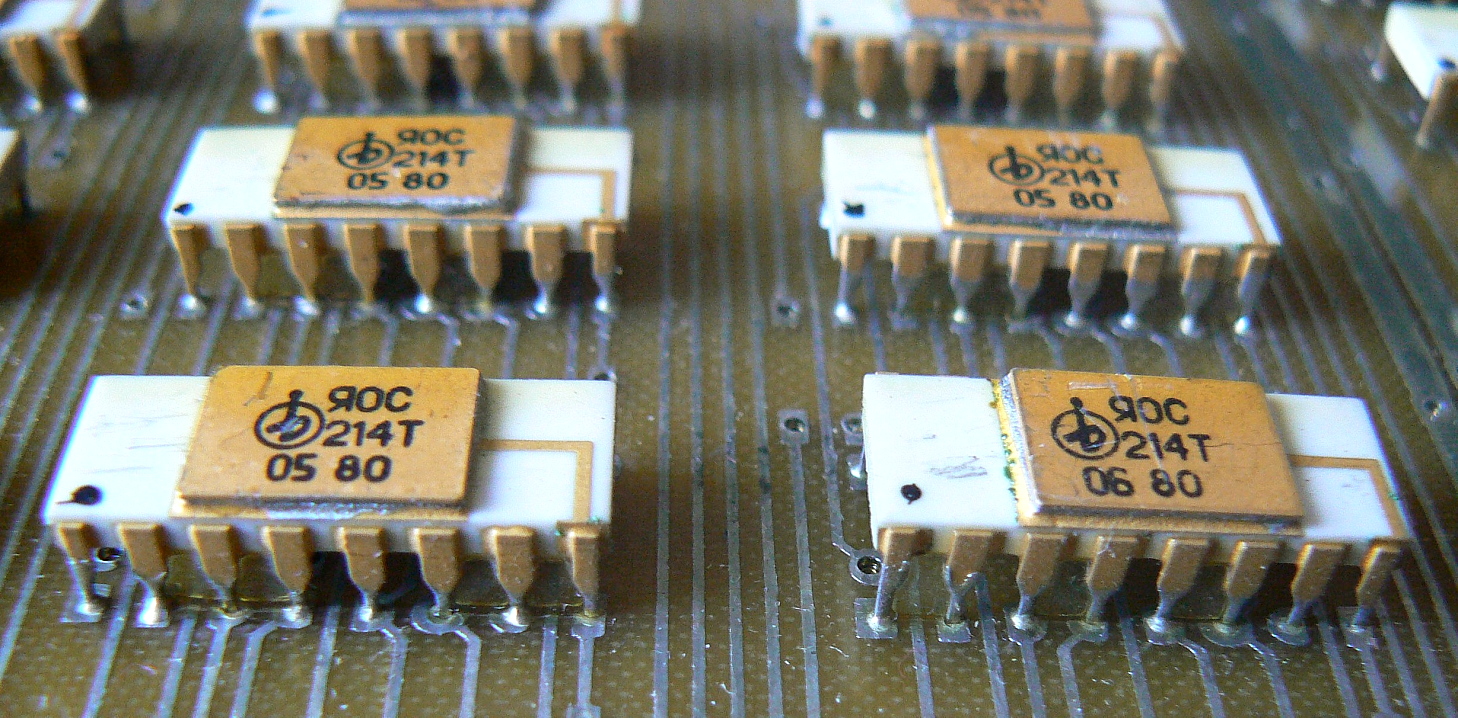

(фото с форума Портативное
ретрорадио)
Источники:
1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд. техн. наук И.Д. Голото и канд. техн. наук Ю.В. Исаева. ЦНИИТЭИ приборостроения. Москва, 1980.
