ВКДУ-25

тиристор ВКДУ-25

Кремниевые тиристоры; в отличие от тиристоров серии ВКУ произведены по диффузионной технологии. Совместная разработка Физико-технического института АН СССР и саранского завода Электровыпрямитель.

Подробная расшифровка обозначения, к примеру, для ВКДУ-25-7-0,74 - номинальный ток 25 А, пиковое обратное напряжение 700 В, среднее значение напряжения в открытом состоянии 0,74 В.

Тиристоры предназначены для применения в статических преобразователях электрической энергии и в цепях постоянного и переменного тока с частотой от 50 до 500 Гц при естественном и принудительном воздушном охлаждении.

Производитель - СКТБ полупроводниковой техники, г. Ставрополь (ныне ОАО «Оптрон-Ставрополь»), ну и саранский завод, само собой.

Электрические параметры

Наибольший обратный ток и ток утечки - 10 мА
Тиристоры способны выдерживать перегрузку по току:
  - 125% номинальной нагрузки в течение 30 сек
  - 150% номинальной нагрузки в течение 5 сек
  - 200% номинальной нагрузки в течение 1 сек
Допустимая скорость нарастания прямого тока - не более 10 А/мкс
Допустимая скорость нарастания прямого напряжения - не более 20 В/мкс
Время включения - не более 25 мкс
Время выключения - не более 70 мкс
Номинальный ток управления - не более 300 мА
Номинальное напряжение управления - не более 7 В
Установившееся тепловое сопротивление - не более 0,8 °С/Вт
Диапазон температур окружающей среды -40...+65°С
Максимально допустимая температура p-n структуры в условиях номинальных нагрузок +110°С
Относительная влажность при 40°С до 98%
Давление окружающего воздуха 600-1600 мм рт. ст.
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

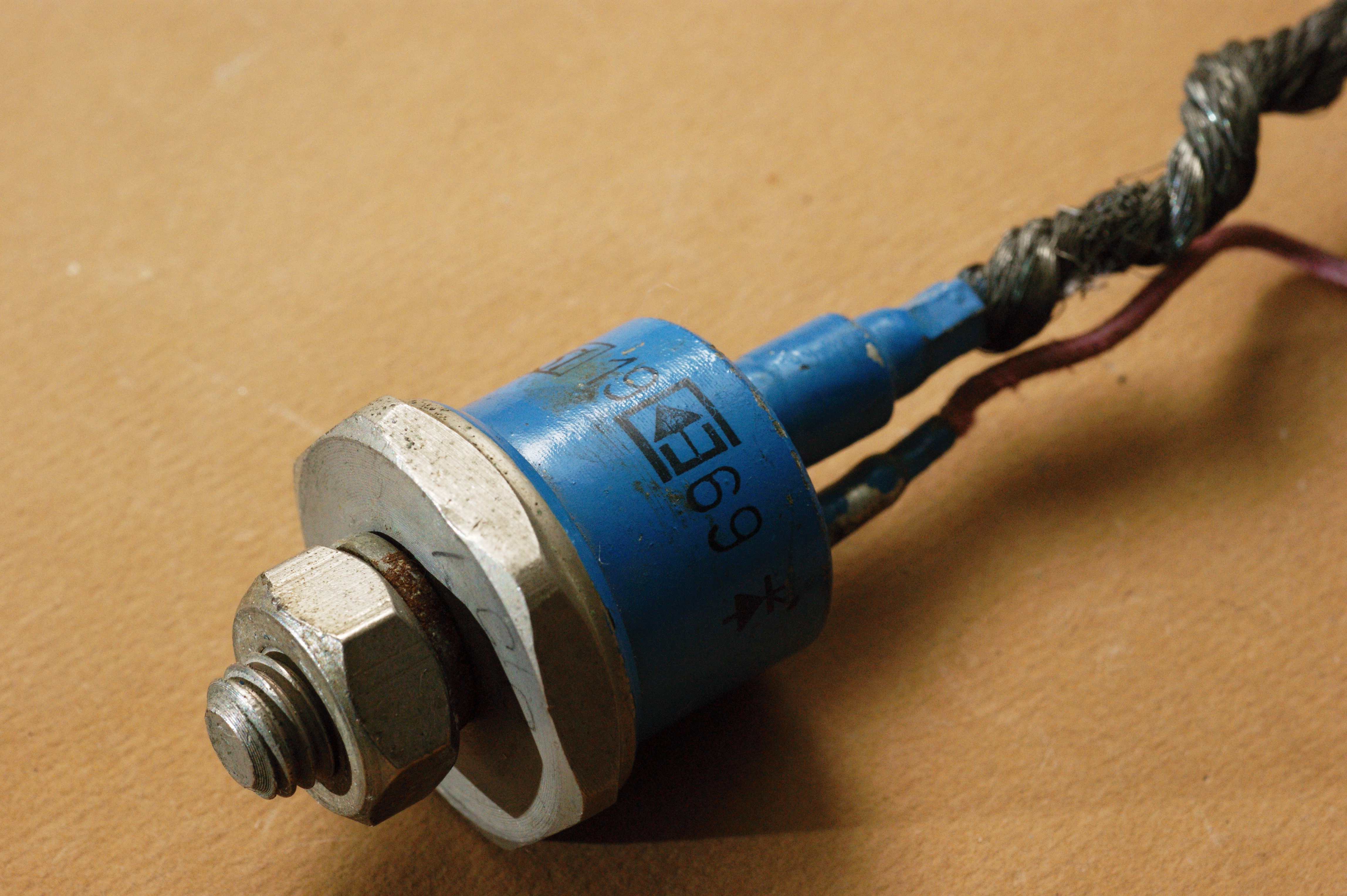

Основу конструкции вентиля составляет кремниевая четырехслойная p-n-p-n структура, получаемая методом диффузии. Она вмонтирована в герметичный металло-стеклянный корпус, предохраняющий ее от влияния внешних воздействий. Анодом тиристора является медное основание корпуса, имеющее шпильку с резьбой для ввинчивания тиристора в охладитель, катодом — гибкий медный вывод с наконечником. Управляющий электрод выведен в сторону катода. Он припаян ко втулке, изолированной от корпуса стеклоизолятором.

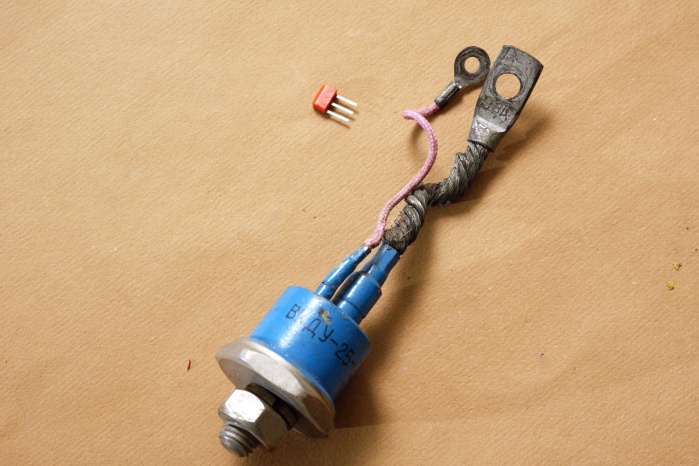

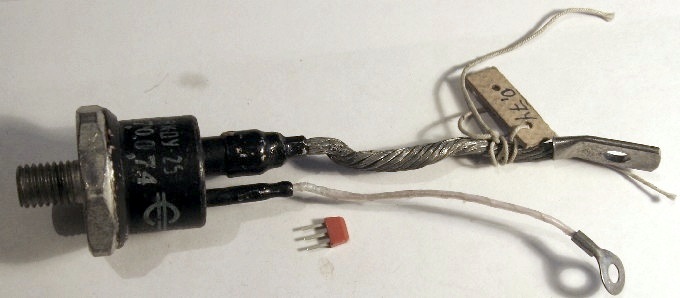

тиристор ВКДУ-25

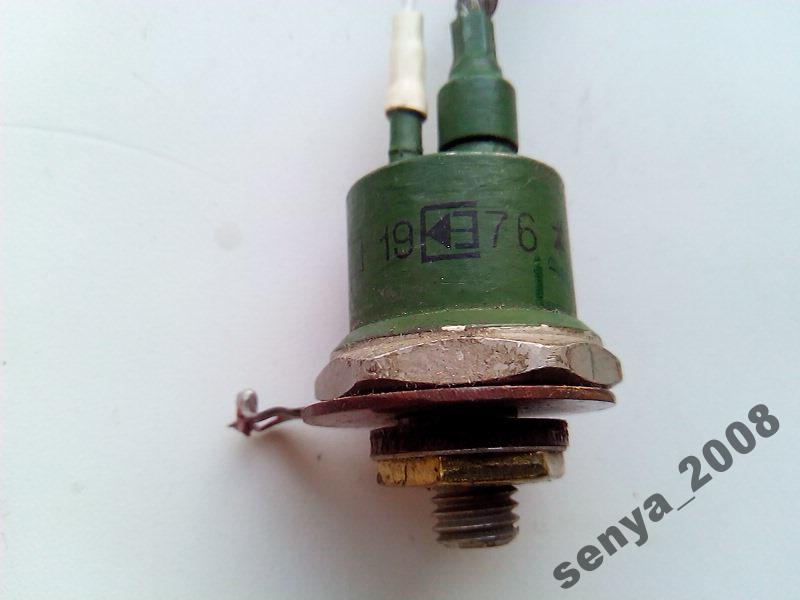

(фото с интернет-аукциона Aukro.ua)

Зависимость тока нагрузки от температуры окружающей среды

Зависимость тока нагрузки от угла проводимости

Зависимость напряжения переключения от температуры p-n структуры

Зависимость тока управления от длительности отпирающего импульса

Согласно данным саранского "Электровыпрямителя", он в дальнейшем выпускался под названием Т25. При необходимости замены рекомендуют использовать Т242-63.

Источники:

1. Электроприводы с полупроводниковым управлением. Полупроводниковые управляемые вентили-тиристоры (сборник статей). Под редакцией проф. М.Г. Чиликина. - М.-Л.: Энергия, 1964 (Библиотека по автоматике, вып.109).
2. Бирзниек Л. Полупроводниковые преобразователи. Пер. с латыш. М., "Энергия", 1967 (Б-ка электромонтера. вып.227).
3. И.Л. Каганов. Промышленная электроника (общий курс). - М. "Высшая школа", 1968.
4. Писарев А.Л. и др. Выходные устройства бесконтактных систем автоматики. М., "Энергия", 1969 (Б-ка по автоматике. Вып. 360).
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
6. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
7. Левин В.М., Ломанович В.А., Тарнижевский М.В. Эксплуатация автоматических противокоррозионных устройств. М., Стройиздат, 1972.
