ВКДУ-10

Кремниевые тиристоры; в отличие от тиристоров серии ВКУ произведены по диффузионной технологии. Совместная разработка Физико-технического института АН СССР и саранского завода Электровыпрямитель.

Тиристоры предназначены для применения в статических преобразователях электрической энергии и в цепях постоянного и переменного тока с частотой от 50 до 500 Гц при естественном и принудительном воздушном охлаждении.

Производитель - ?

ВКДУ-10-5 - номинальный ток 10 А, пиковое обратное напряжение 500 В.

Нормальная работа тиристоров в стационарных установках обеспечивается в условиях:

- температуры окружающей среды от —50 до +110°С;
- относительной влажности воздуха до 98% при температуре +35°С;
- атмосферного давления от 600 до 1 200 мм рт. ст.;
- длительных вибраций в диапазоне частот от 5 до 80 Гц с ускорением до 7,5g и ударных сотрясении с ускорением до 12g.

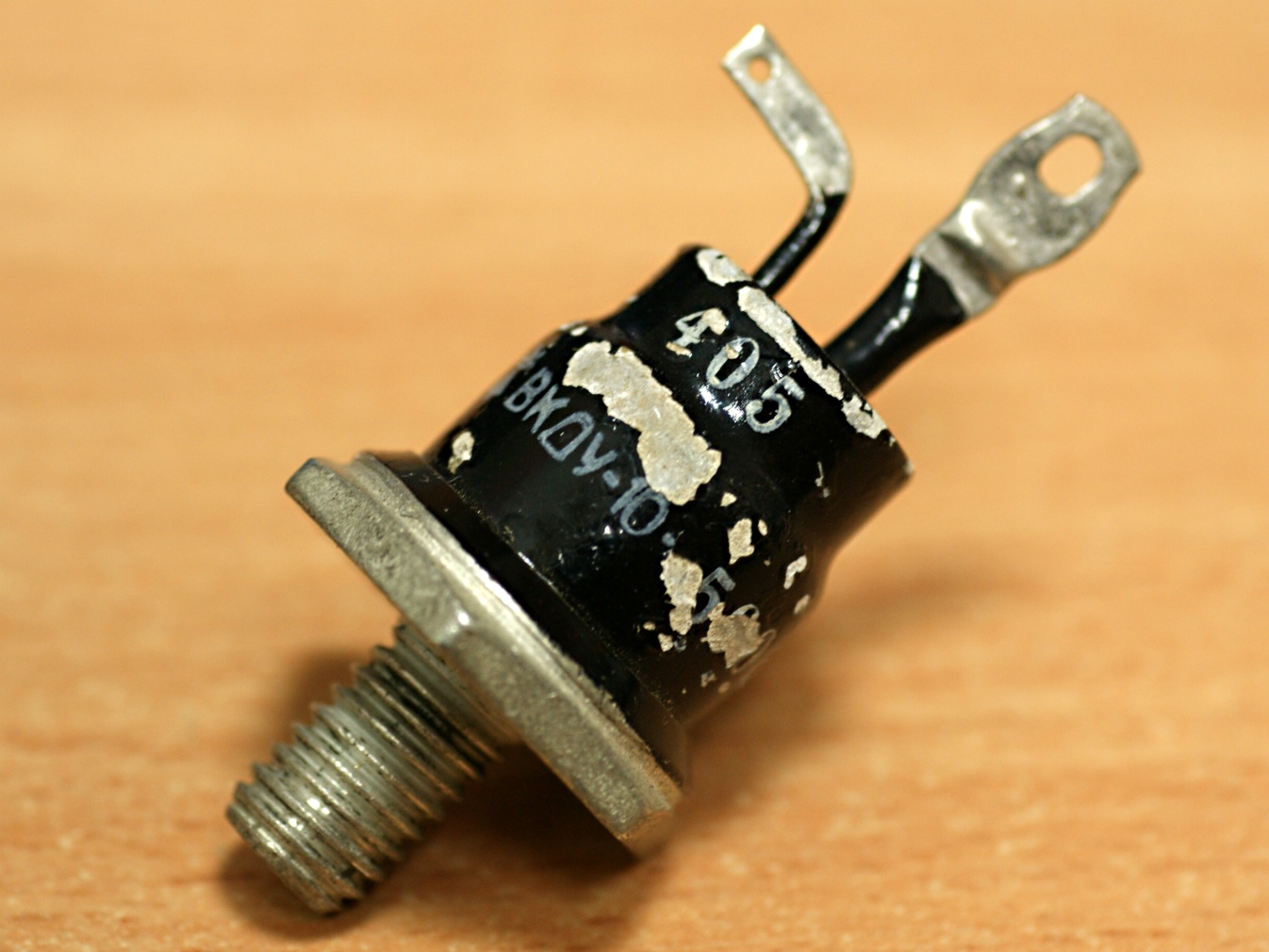

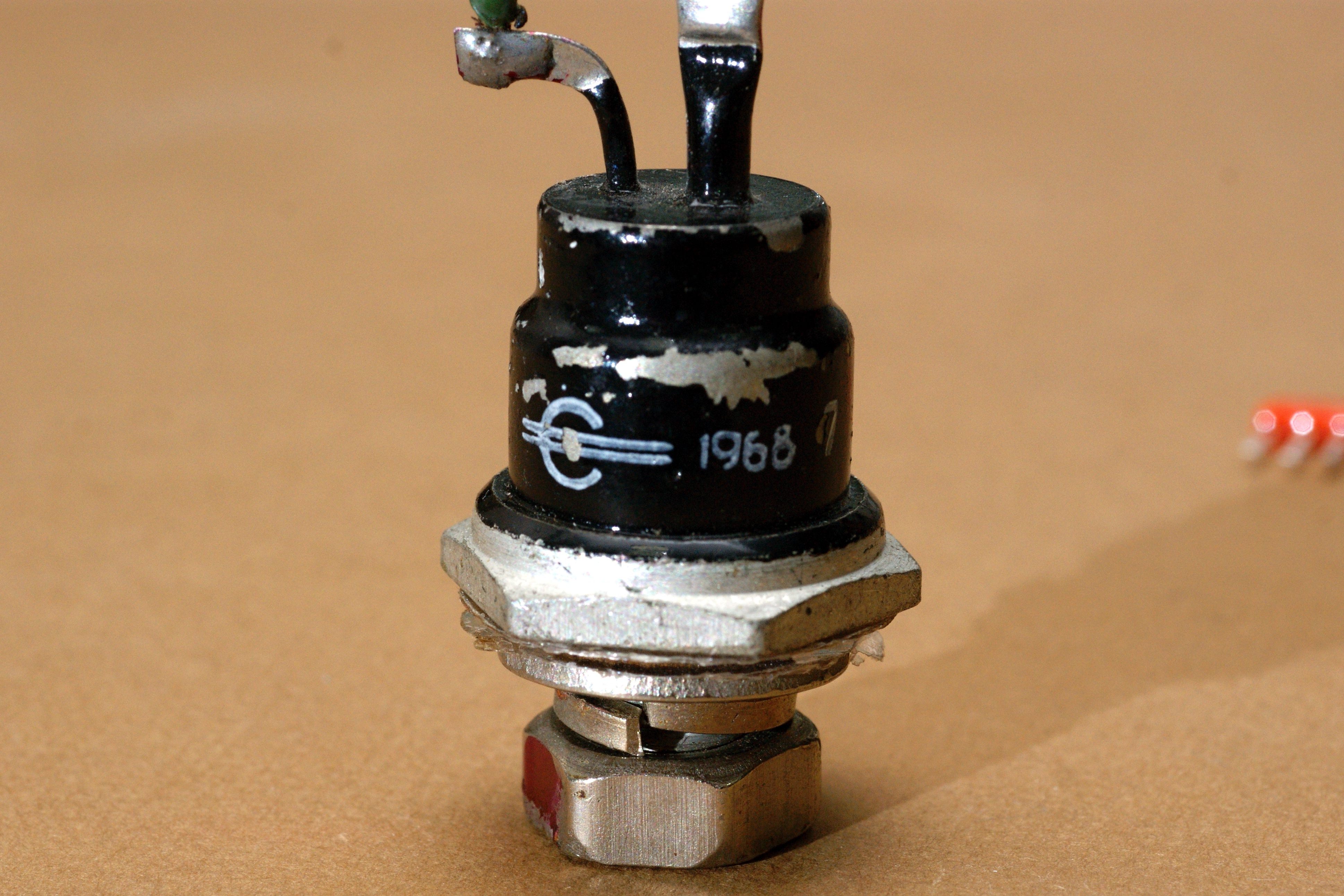

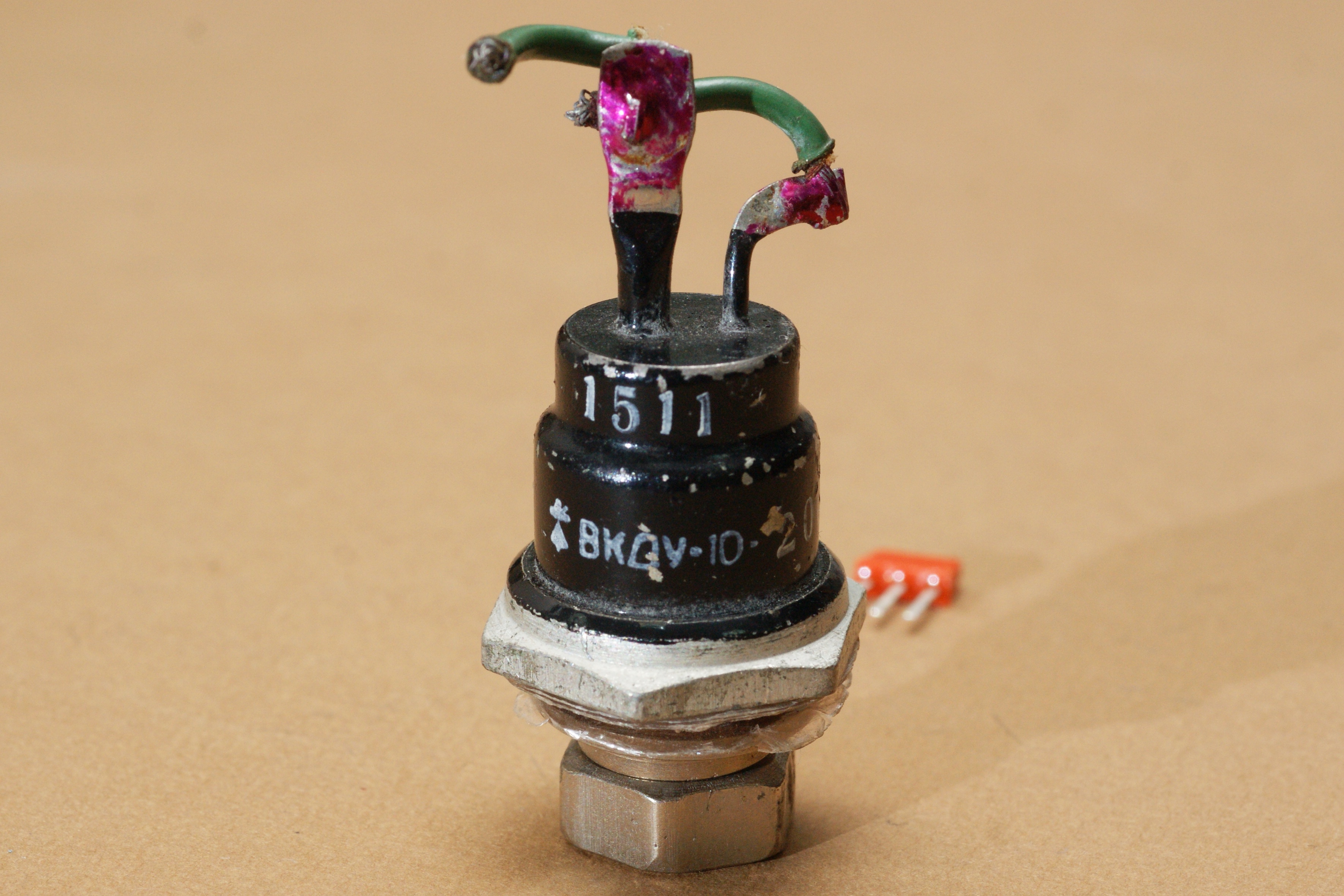

Основу конструкции вентиля составляет кремниевая четырехслойная p-n-p-n структура, получаемая методом диффузии. Она вмонтирована в герметичный металло-стеклянный корпус, предохраняющий ее от влияния внешних воздействий. Анодом тиристора является медное основание корпуса, имеющее шпильку с резьбой для ввинчивания тиристора в охладитель, катодом — медный вывод с наконечником. Управляющий электрод выведен в сторону катода. Он припаян ко втулке, изолированной от корпуса стеклоизолятором.

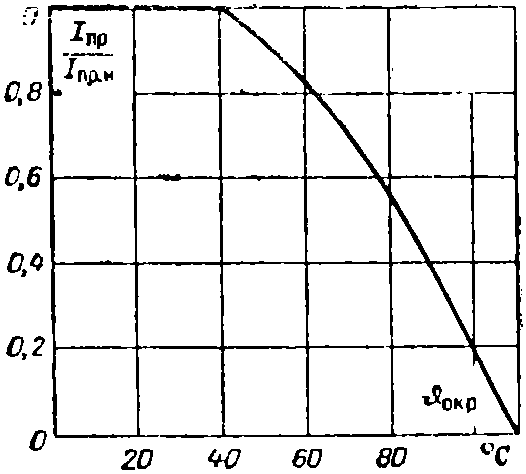

Зависимость тока нагрузки от температуры окружающей среды

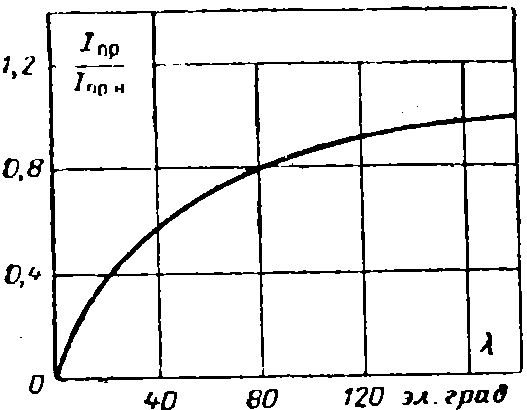

Зависимость тока нагрузки от угла проводимости

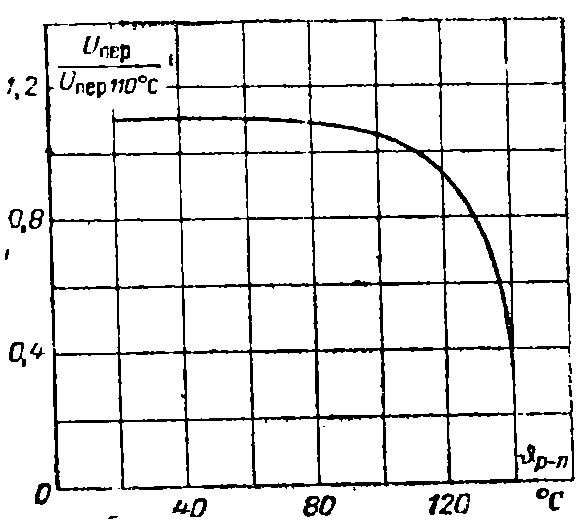

Зависимость напряжения переключения от температуры p-n структуры

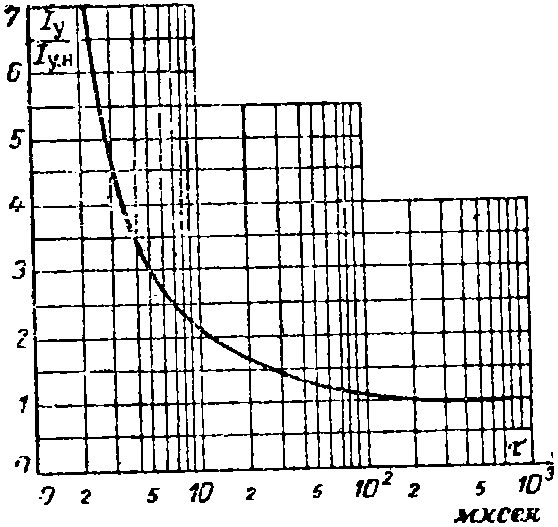

Зависимость тока управления от длительности отпирающего импульса

Источники:

1. Электроприводы с полупроводниковым управлением. Полупроводниковые управляемые вентили-тиристоры (сборник статей). Под редакцией проф. М.Г. Чиликина. - М.-Л.: Энергия, 1964 (Библиотека по автоматике, вып.109).
2. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
3. Левин В.М., Ломанович В.А., Тарнижевский М.В. Эксплуатация автоматических противокоррозионных устройств. М., Стройиздат, 1972.
