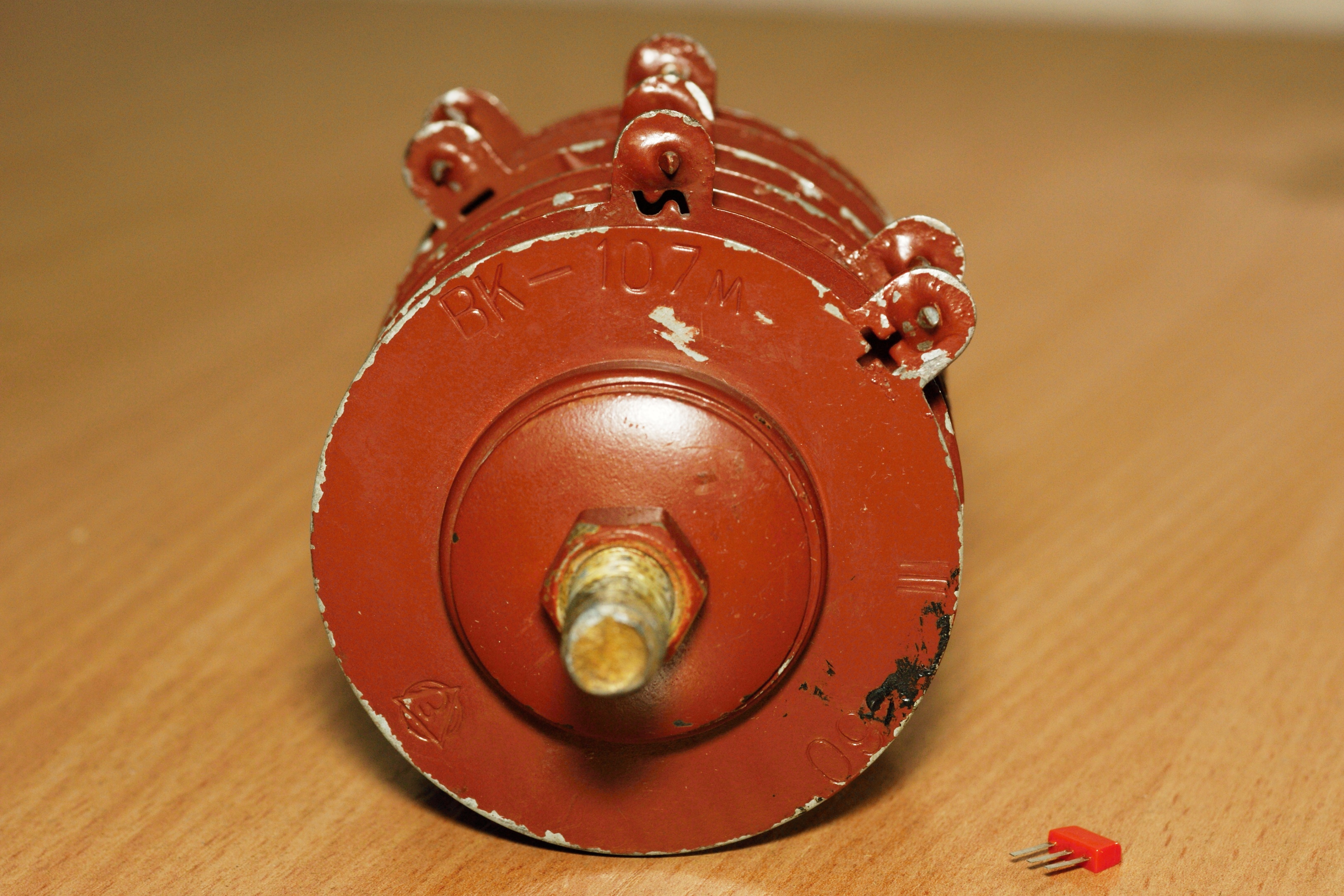

ВК-107м

(В)ыпрямитель (К)упроксный (107)-го номенклатурного номера; значение (м) неизвестно, полагаю модернизированный вариант.

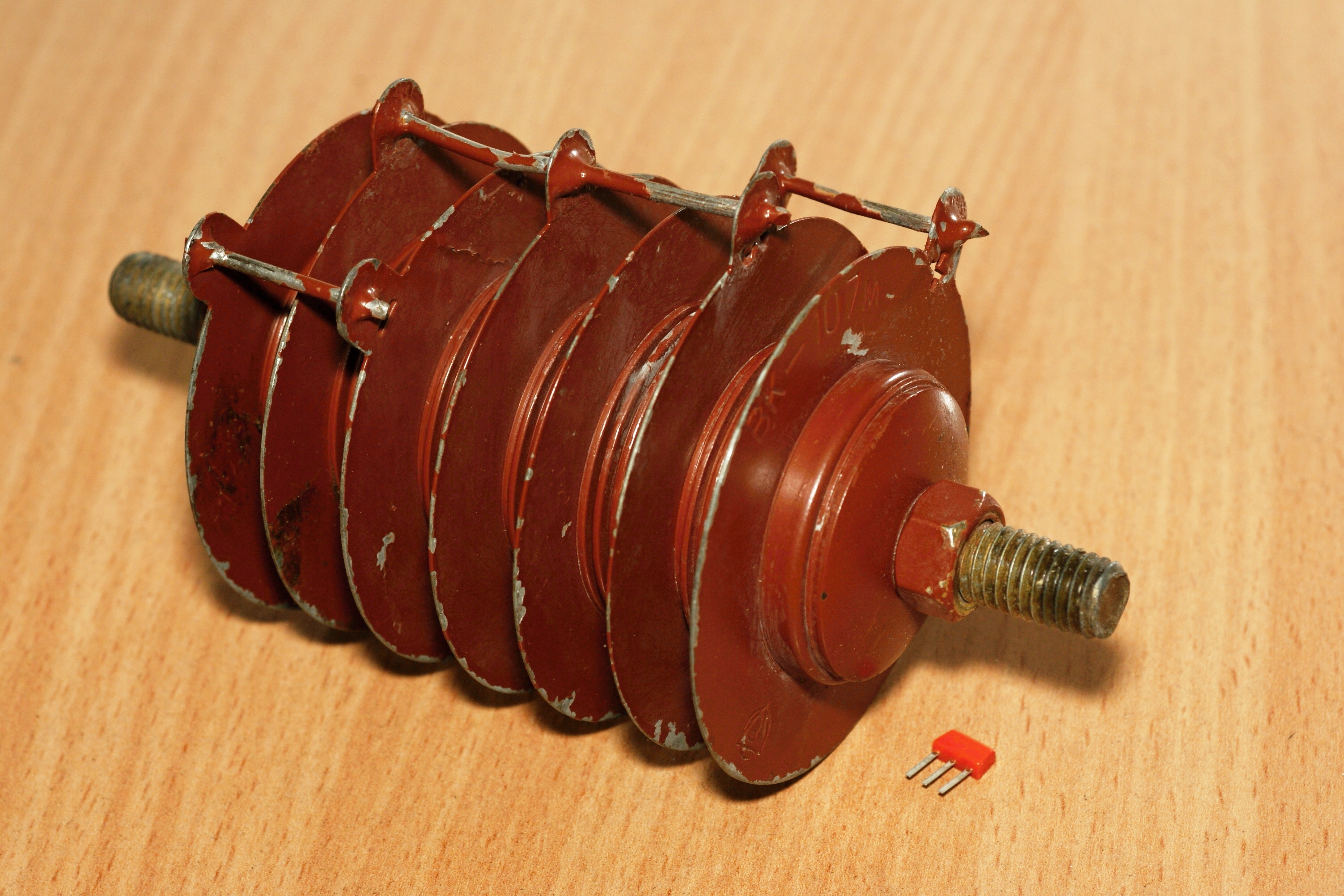

Силовые меднозакисные столбы из серии ВК-102 ... ВК-133 весьма редки, по сравнению с измерительными. Они собирались из дисков диаметром 41 мм и полезной площадью 12 см2; ВК-107м состоит из 36 элементов, соединенных как два плеча мостовой схемы.

Максимальное подводимое напряжение у него составляло 50 вольт, выпрямленное 24 вольт (хотя по некоторым источникам 14 вольт), при максимальном токе 1,2 А.

Производитель - завод полупроводниковых приборов, Йошкар-Ола.

Источники:

1. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
