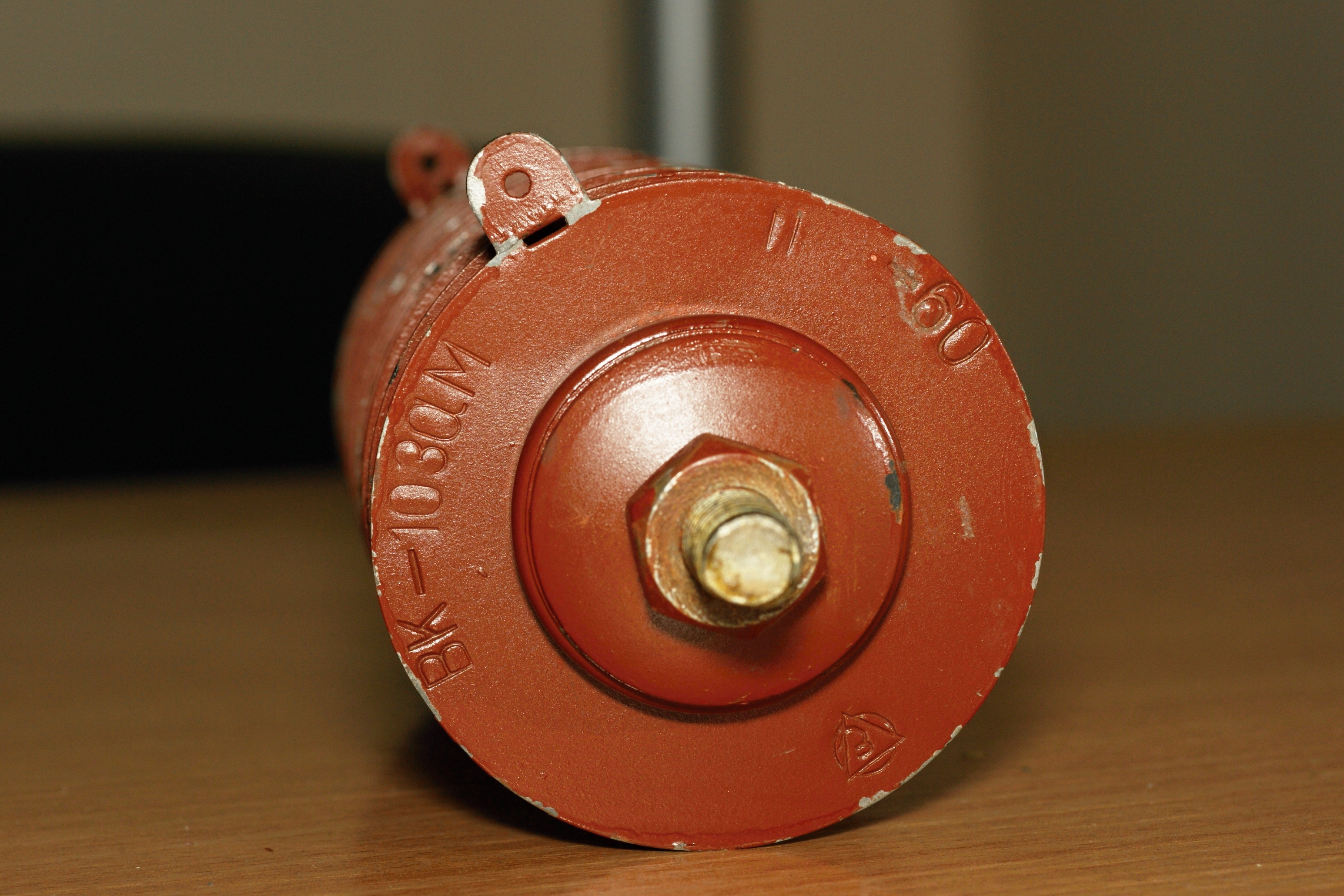

ВК-103аМ

(В)ыпрямитель (К)упроксный (103)-го номенклатурного номера. (а) обозначает конструктивный подвид (без буквы - соединение элементов по однофазной мостовой схеме; с "а" - последовательное соединение), значение (М) неизвестно, полагаю модернизированный вариант.

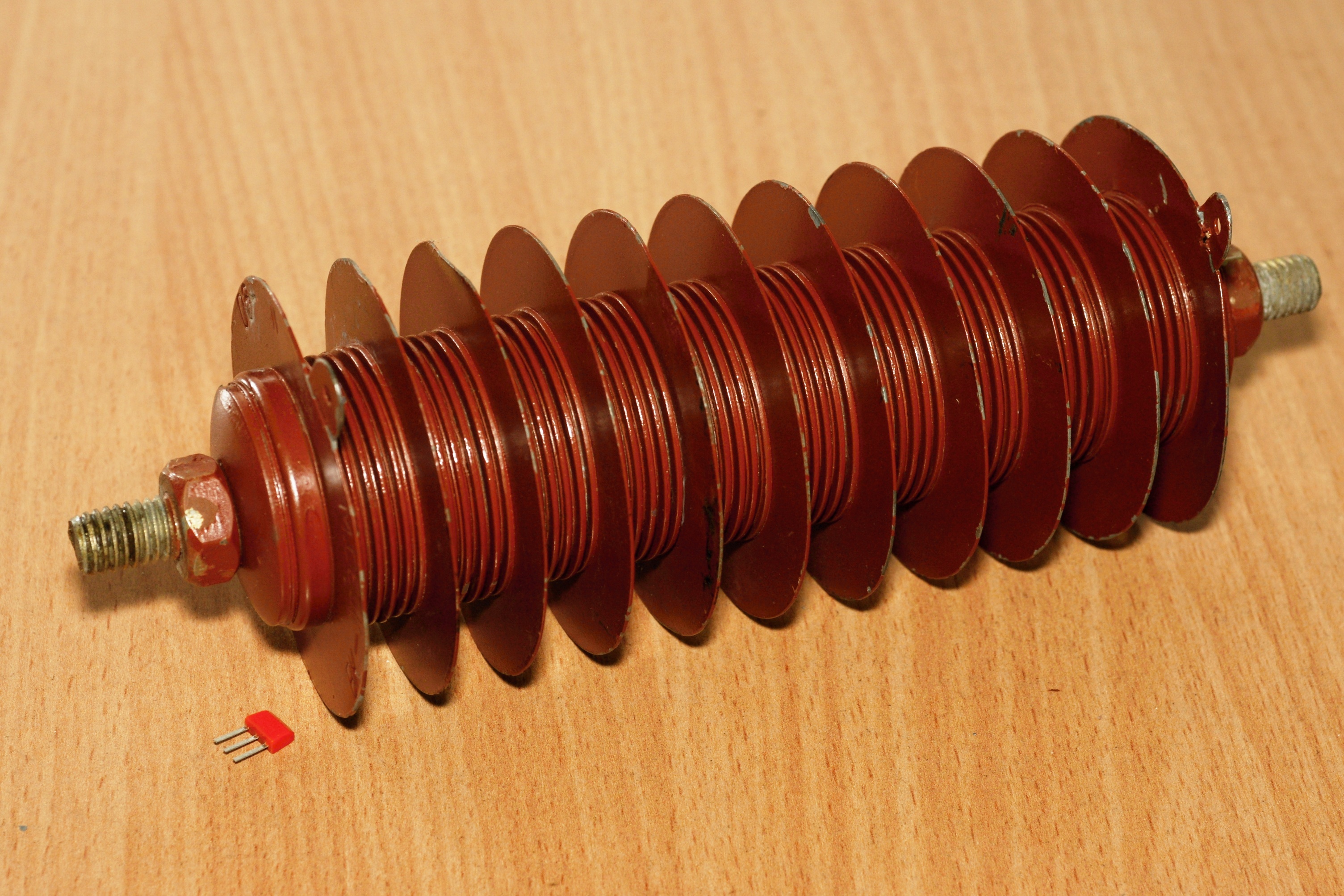

Силовые меднозакисные столбы из серии ВК-102 ... ВК-133 весьма редки, по сравнению с измерительными. Хотя, как видно, выпускались довольно долго - как минимум до 1960 года. Они собирались из дисков диаметром 41 мм и полезной площадью 12 см2; ВК-103ам состоит из 80 элементов

Максимальное подводимое напряжение у ВК-103а составляло 480 вольт, выпрямленное 300 вольт (хотя по некоторым источникам 170 вольт), при максимальном токе 0,2 А.

Производитель - завод полупроводниковых приборов, Йошкар-Ола.

Любопытно, что подобные выпрямители весьма тяжелы - почти вдвое тяжелее аналогичных по размеру селеновых...

Источники:

1. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть первая. Электронная техника. - Государственное энергетическое издательство. М. - Л. 1950.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
