ВГ-176

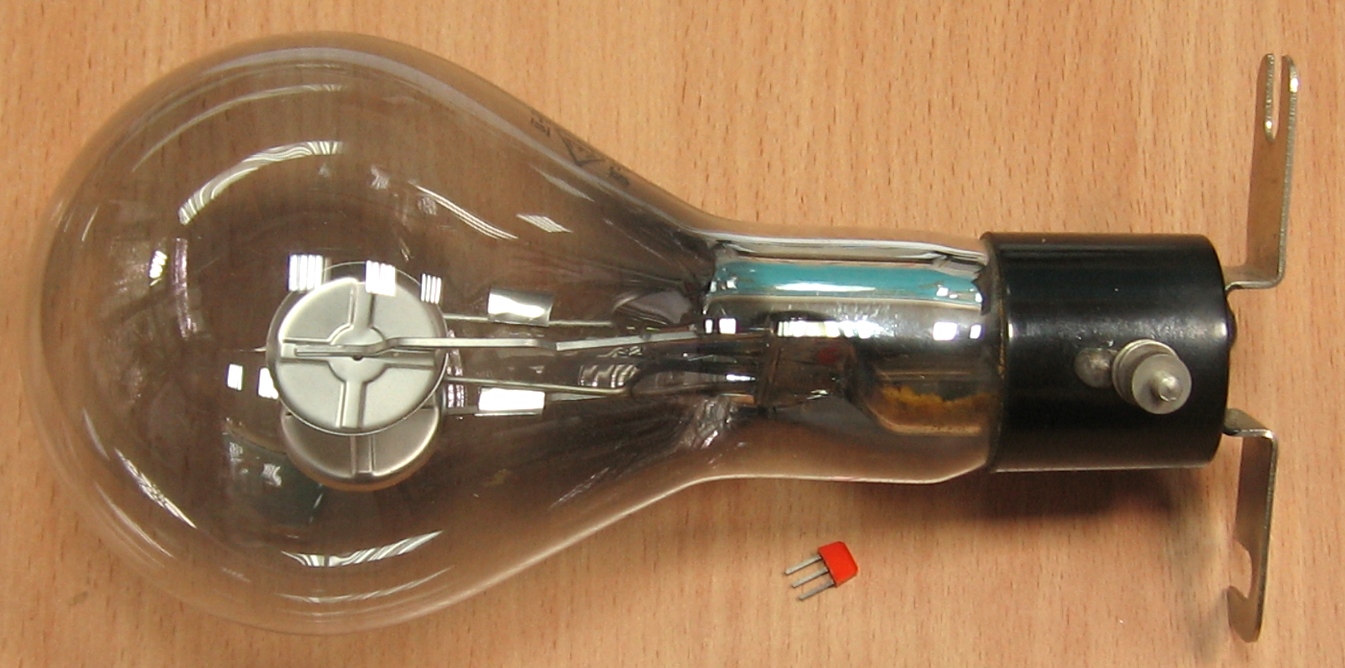

Интересный низковольтный прямонакальный газотрон (тунгар). Это один из немногих советских двуханодных газотронов; наличие в одном баллоне двух анодов позволяет использовать газотрон в схемах двухполупериодного выпрямления.

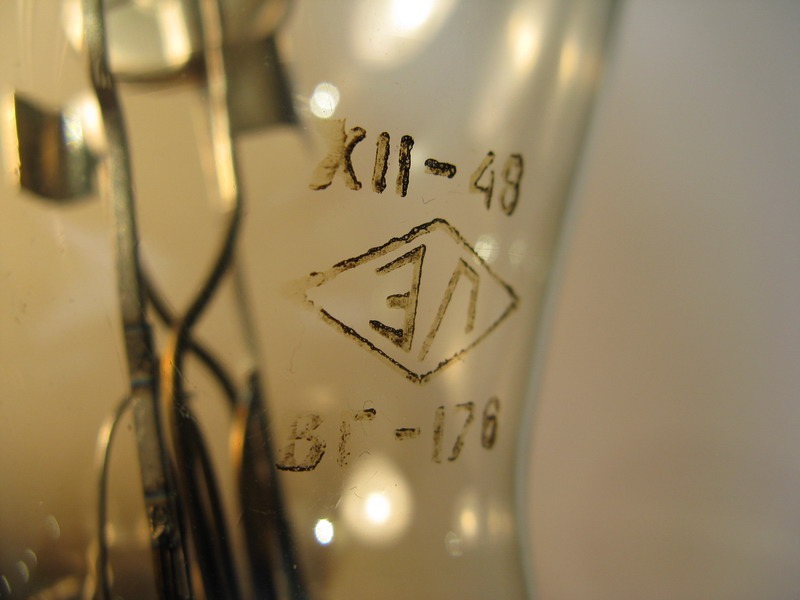

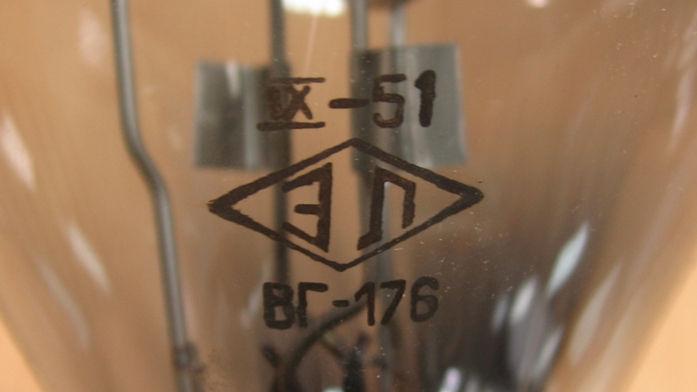

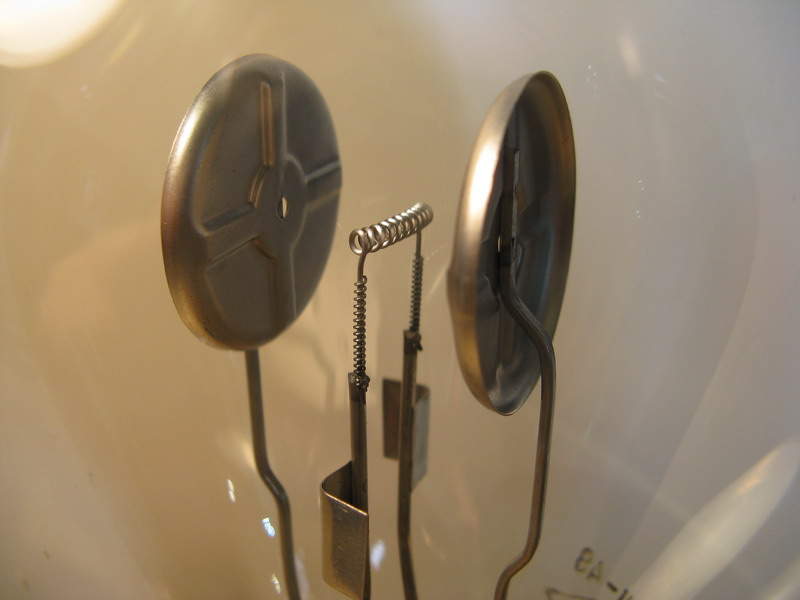

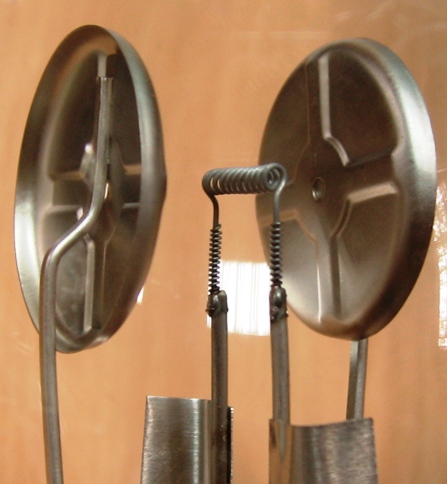

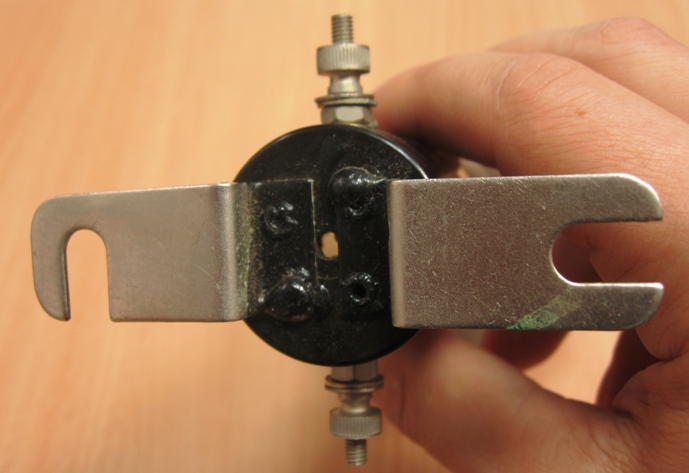

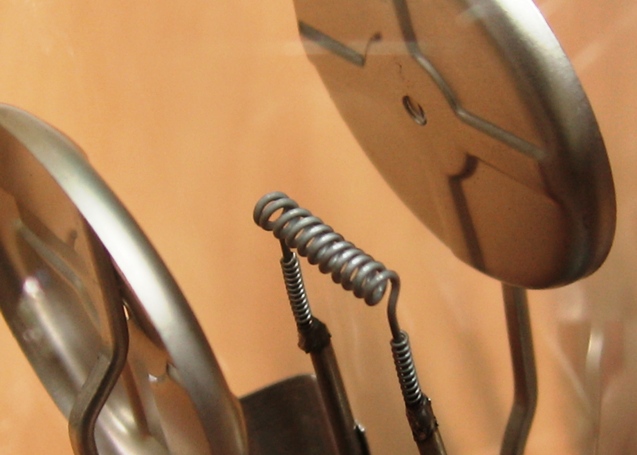

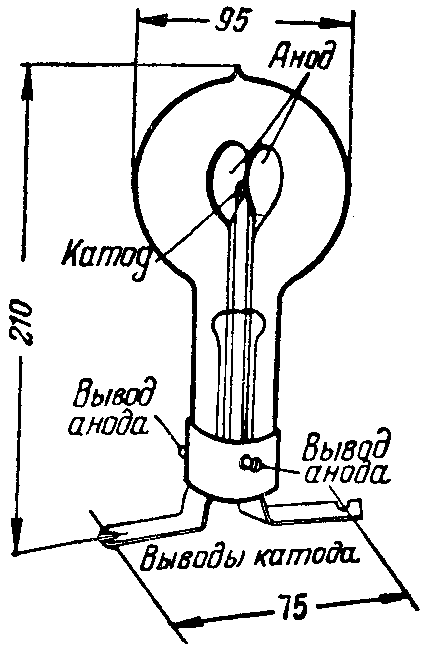

Аноды плоские, изготовлены из никеля. Катод прямого накала выполнен из торированного молибдена (молибденовой ленты); заполнение - аргоном как одним из наиболее дешевых инертных газов. Тепловых экранов катод не имеет. Выводами от катода служат металлические пластины, укрепленные на цоколе. Выводы от анодов проходят через боковую поверхность цоколя.

Давление в приборе в связи с допустимым малым пробивным напряжением выбирается в пределах нескольких миллиметров ртутного столба. Этим достигается увеличение срока службы приборов, поскольку большое давление защищает катод от распыления и обеспечивает меньшую чувствительность прибора к поглощению газа его анодом и стенками.

Такой же по внутреннему устройству газотрон, но со штырьковым цоколем выпускался под обозначением ВГ-251.

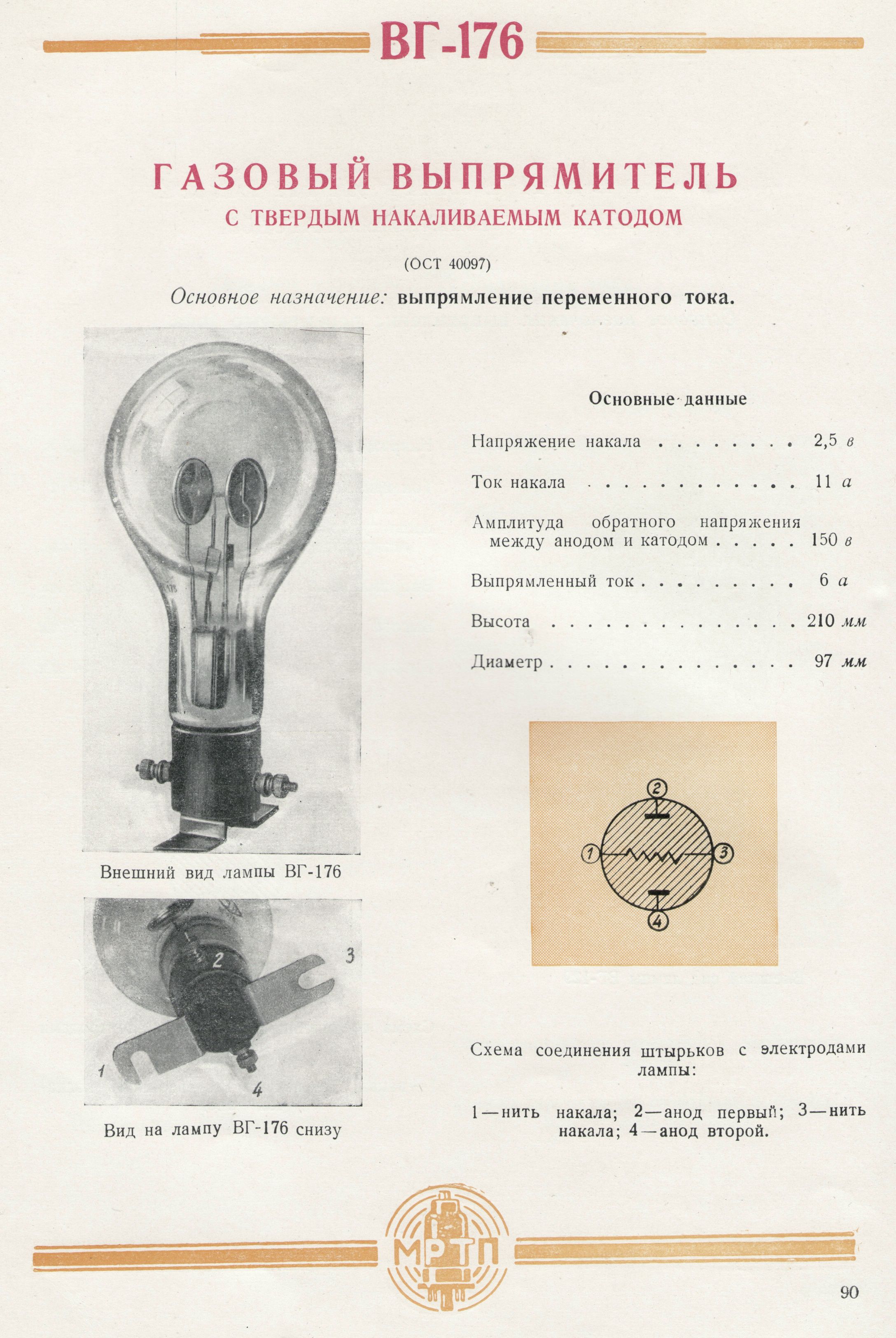

Основное назначение - работа в блоках питания киноустановок. Справочный лист, заводской паспорт и информационный листок из каталога за 1954 год на него. Старое название - ВГ4.

Разработчиком его был Ленинградский завод "Светлана". С 1943 года производство было передано московскому заводу "Электролампа" (ныне АО "Диод").

Электрические параметры

Напряжение накала - 2,5 В
Ток накала - 11 А
Максимальный средний выпрямленный ток - 6 А
Максимально допустимая амплитуда обратного напряжения - 150 В
Время прогрева в эксплуатации - 30 сек (почти не требует прогрева катода, так как аргон ионизируется уже при комнатной температуре)


(фото с форума Flyback.org.ru)

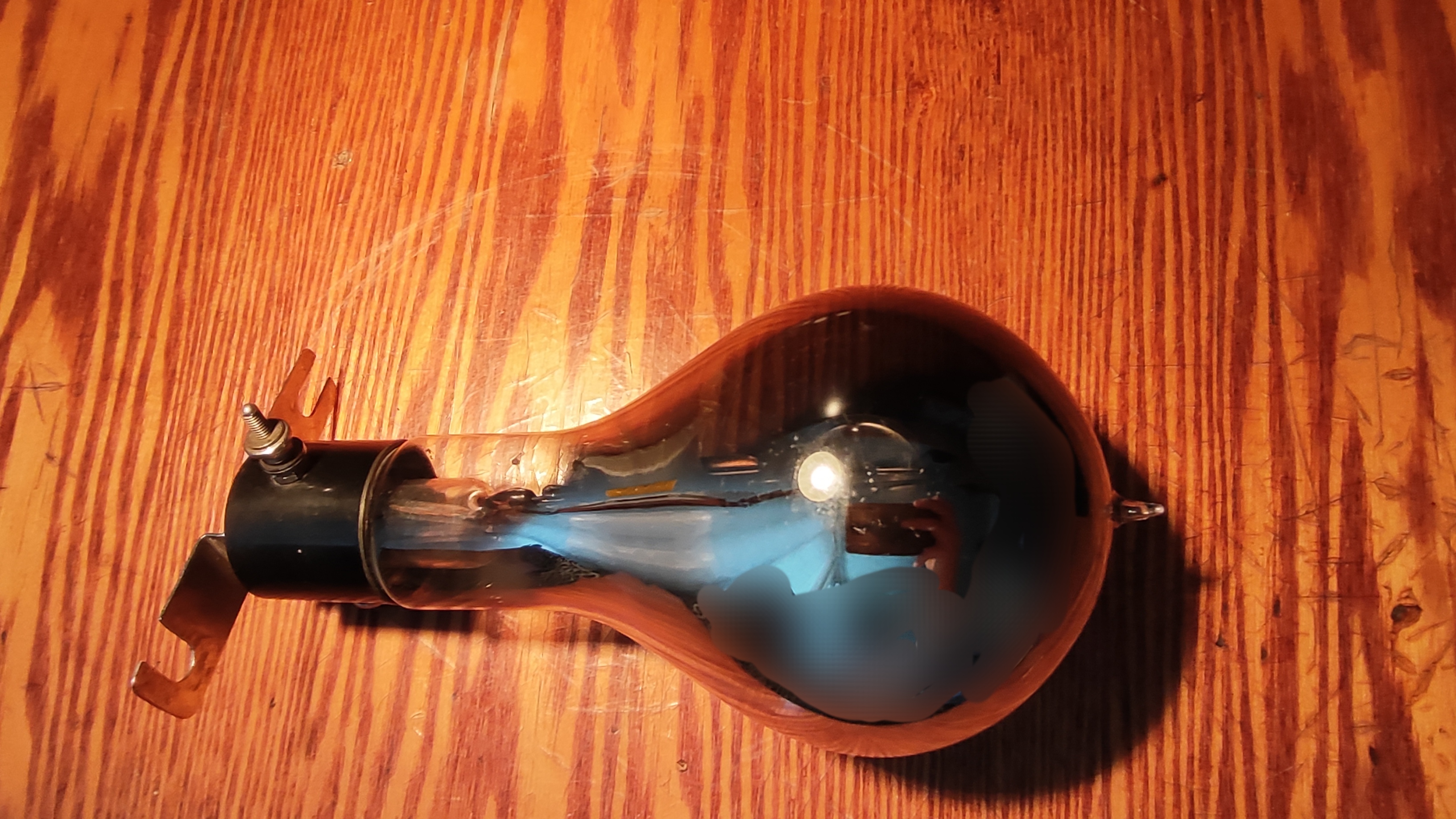

(фото Контантина Германа)

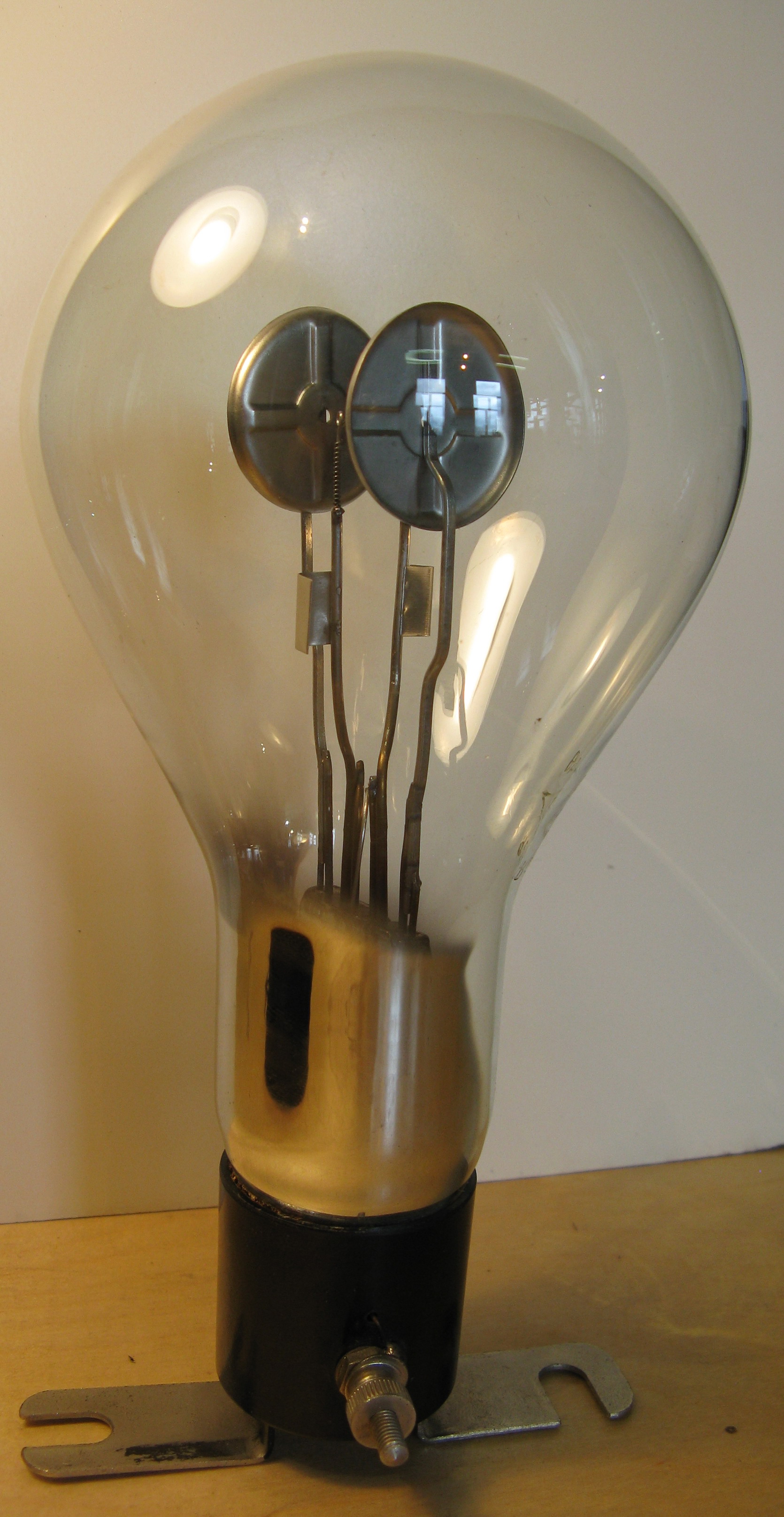

(фото Контантина Германа)

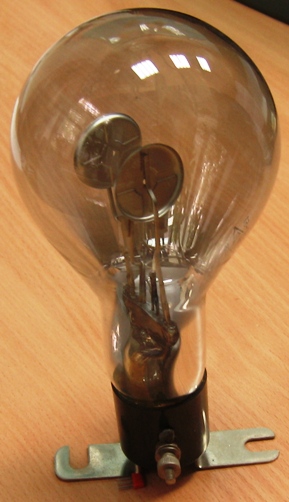

(фото Контантина Германа)

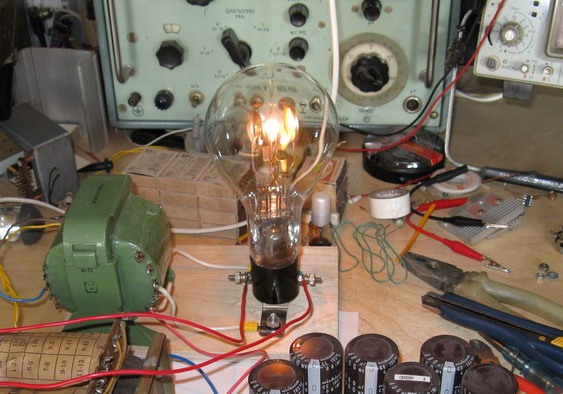

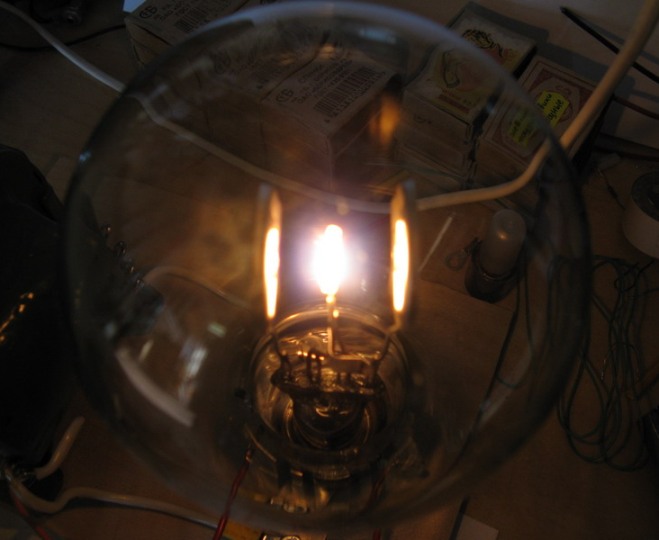

ВГ-176 в работе; нагрузка- лампа 220В 300Вт, напряжение порядка 110 Вольт.

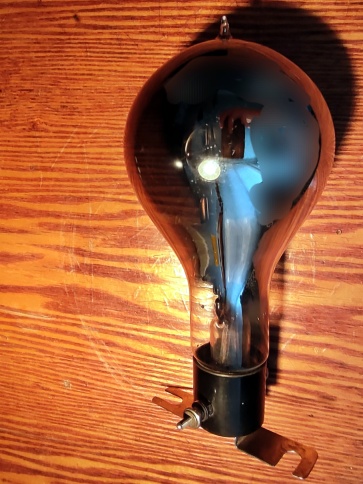

Когда нагрузка включена, вокруг катода наблюдается фиолетово-голубоватое свечение, кроме того, спираль начинает калиться сильнее, чем без нагрузки.


(фото Контантина Германа)


(фото Контантина Германа)
