ВГ-163

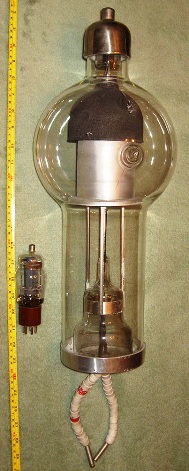

(фото с форума "Портативное ретрорадио")

Это наиболее мощный из отечественных газотронов; с ртутным заполнением и оксидным катодом косвенного накала. Он выпускался также под названием ВГ-3.

Газотрон ВГ-163 нашёл применение в выпрямителях, питающие анодные цепи ламп мощных радиостанций, и в других выпрямителях большой мощности.

Электрические параметры

Напряжение накала - 5 В
Ток накала - 32 А
Cредний ток анода - 16 А
Максимальный ток анода - 50 А
Максимальное обратное напряжение - 15 кВ
Напряжение горения - 18 В
Температура окружающего воздуха +15 … +35°С *
Время прогрева в эксплуатации - 30 минут (!)
Время прогрева после длительного хранения - 120 минут
Срок службы - 3000 ч; по этому параметру он далеко опережает все остальные отечественные ртутные газотроны

* Такой ограниченный диапазон связан с необходимостью обеспечить минимальную плотность пара для незатрудненного зажигания дуги в приборе и нормального её горения.

Производитель - "Светлана" (Санкт-Петербург).

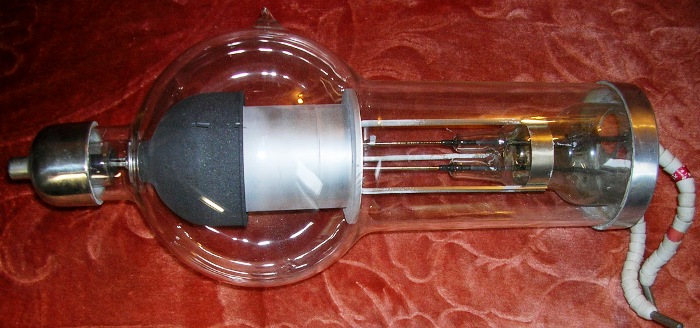

(фото с форума Flyback.org.ru)

Объем шаровой части 100 см3,
катодной горловины – 30 см3

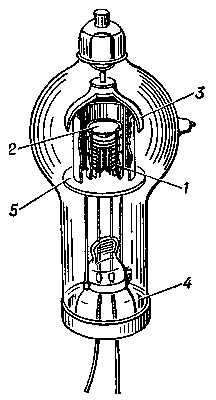

1 - оксидный подогревный катод; 2 - тепловой экран, соединенный с катодом; 3 - графитовый анод; 4 - горловина газотрона, в которой находятся капли ртути; 5 - тепловой экран.

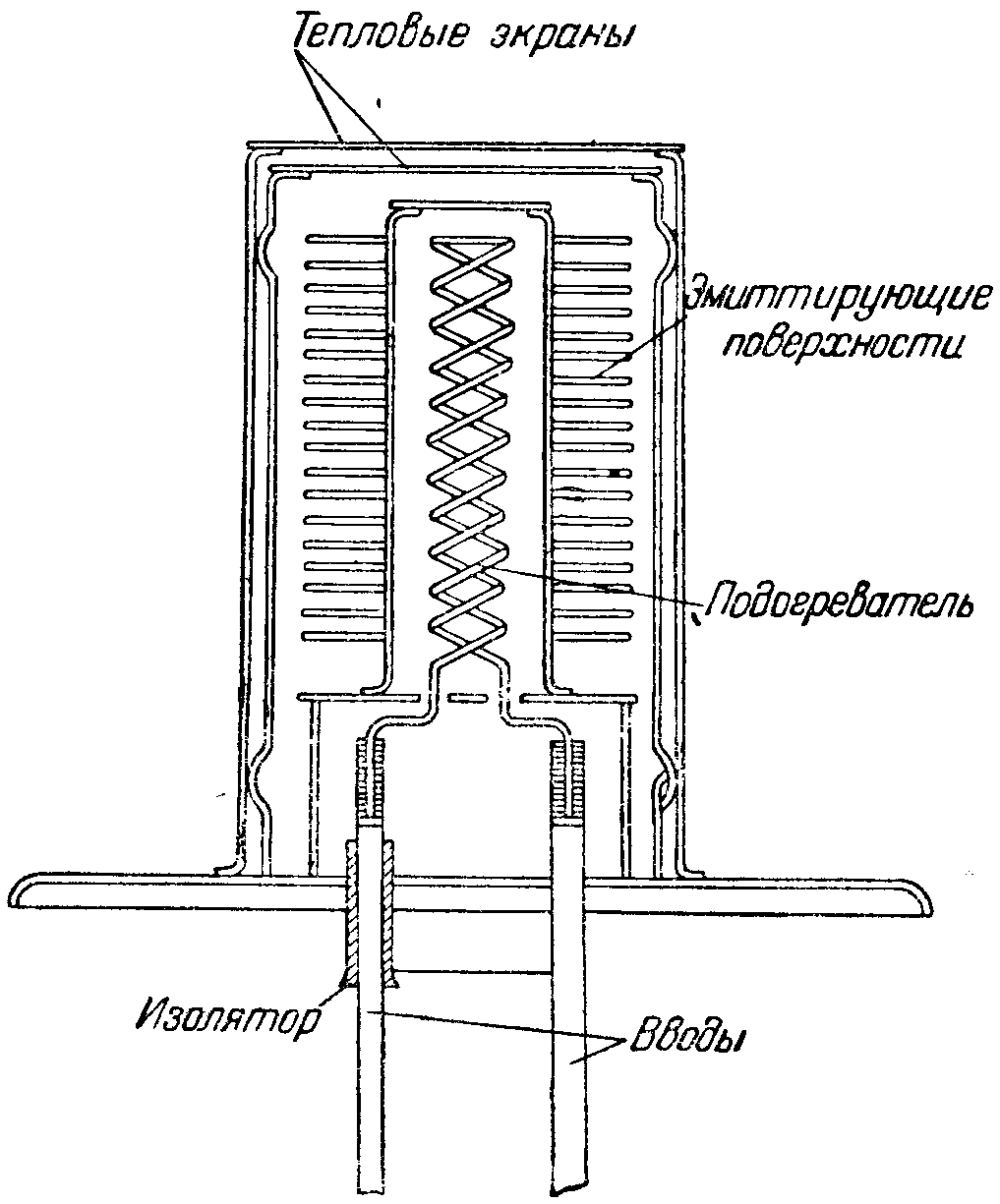

Большие токи эмиссии у этого газотрона достигаются за счет сильно развитой эмиссионной поверхности катода, получаемой путем приварки значительного числа ребер к цилиндру, внутри которого расположен нагреватель:

Источники:

1. Главэспром. Газоразрядные приборы. Гособоронгиз, Ленинград-Москва. - 1939.
2. Справочник по войсковым и танковым радиостанциям. Часть 3 из 3. Военное издательство Народного Комиссариата Обороны. Москва - 1943.
3. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
4. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
5. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949
6. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949
7. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
8. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
9. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
10. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
11. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
12. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
13. Г.С. Векслер, Я.И. Тетельбаум. Электропитание радиоустройств. Издание второе. - Издательство "Техника", Киев, 1966.
14. К.С. Петров, О.Я. Язгур. Электронные приборы. Издательство "Связь", Москва, 1970.
