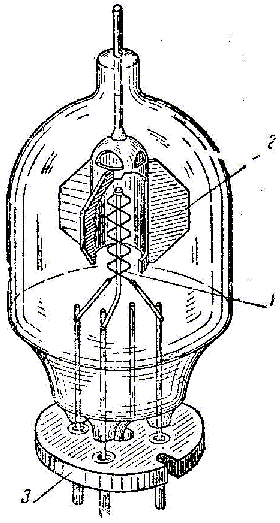

1 - катод, 2 - анод, 3 - керамический цоколь |
|
1 - катод, 2 - анод, 3 - керамический цоколь |

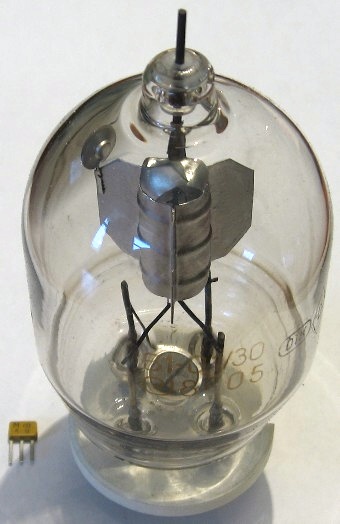

Весьма старый прямонакальный кенотрон, родом из послевоенных лет. Изначально предназначался для работы в РЛС; справочный лист на него. Старое название - 705А.
Разработан он был, скорее всего, в ходе работ по копированию западных образцов во фрязинском НИИ-160 (ныне НПП "Исток"), дальнейшая модернизация выполнялась ленинградским ОКБ рентгеновских приборов (позднее вошедшим в состав "Светланы"). Серийное производство было развернуто на Новосибирском электровакуумном заводе.
 |
 |
 |
Рекламный листок на него с Всесоюзной Промышленной Выставки 1956 года.
Интересно отметить, что согласно "Санитарным правилам работы с источниками мягких рентгеновских лучей N 756-68 от 23 октября 1968 г." этот кенотрон при работе заметно излучает рентген; мощность экспозиционной дозы 10...100 мР/ч.

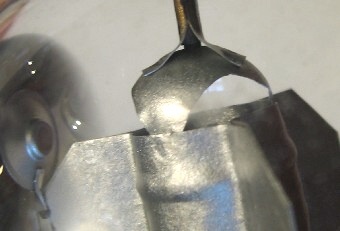

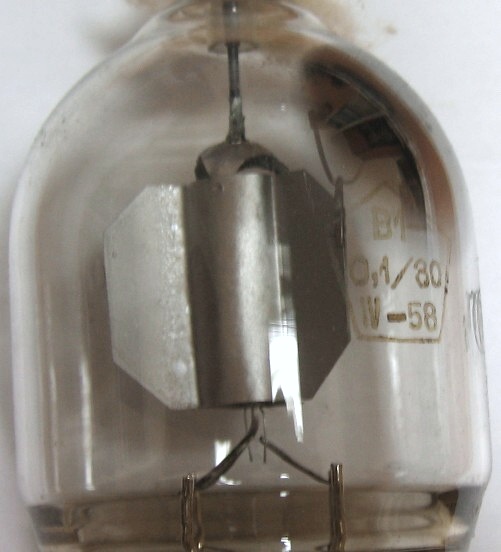

| В кенотронах поздних выпусков анод профилирован:
|
 |
 |
 |
 |
 |
Источники:
1. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым
приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. А. М. Бройде. Справочник по электровакуумным и полупроводниковым
приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное
энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
4. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
5. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
6. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
