УП-1-1

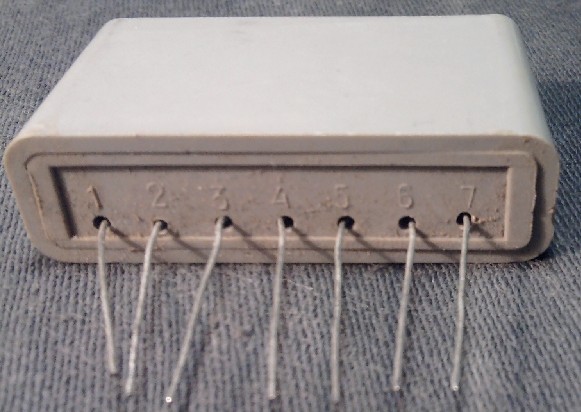

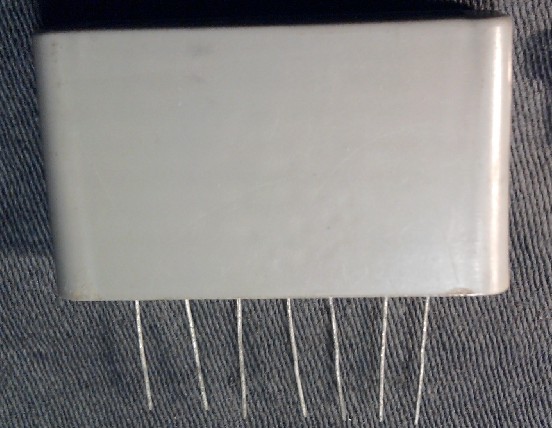

(фото Сергея Крылова)

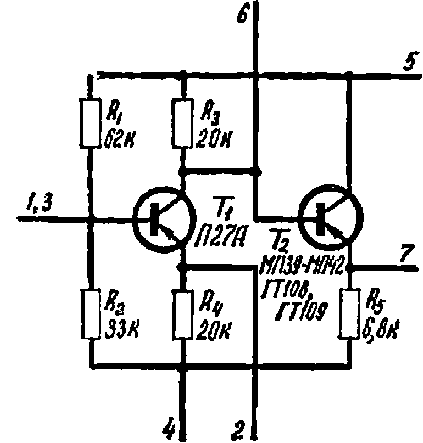

Сборка из двух германиевых p-n-p транзисторов с дискретными элементами обвязки. По тогдашней терминологии - блок-переходник; этакий пережиток эпохи телевизионных блочков серии "П" в транзисторную эру.

Всего было два варианта этих блочков. Они предназначались для радиолюбителей и могли быть применены в низкочастотных - в первую очередь, звуковых - трактах любительской воспроизводящей и записывающей аппаратуры. УП-1-1 имел в первом каскаде малошумящий транзистор П27А, так что мог использоваться во входных каскадах радиоустройств.

Производитель неизвестен.

Электрические параметры

Коэффициент усиления по напряжению 55...95
Выходное сопротивление не более 1 кОм
Напряжение питания +7,5...12 В


(фото Сергея Крылова)


(фото Сергея Крылова)

Источники:

1. Наша консультация - "Радио", 1972г., №5.
2. Б. Иванов - Две конструкции на УП1-1 - "Радио", 1976г., №1.
