УК-15ПМ, УК-15ПФ

(У)силитель (К)ристаллический плёночный. От названия веет древностью - когда это транзисторные схемы называли "кристаллическими"? Неудивительно, ведь корни этой микросборки растут в 60-х годах, выпускается она по ТУ РХ3.210.000 от 1969 года. Разработчик (предположительно) питерская НПП "Дальняя связь"; производитель - Минский приборостроительный завод (он же "Сигнал").

Назначение её - микрофонный усилитель для бортовой аппаратуры радиосвязи самолетов гражданской авиации; дословно - "для усиления мощности разговорных токов, развиваемых микрофонами гарнитуры ГСШ-С-12 и трубки бортпроводника". Каков слог!

По применению и внутренней схеме совпадает с 04УН040, разница в типе выходного транзистора - у УК-15 это КТ104. В чем отличие версий ПФ и ПМ, пока неизвестно.

Основные параметры

Диапазон частот 100-4000 Гц
Неравномерность частотной характеристики 6 дБ
Выходное напряжение 10 В
Питание от сети постоянного тока напряжением 3-7 В

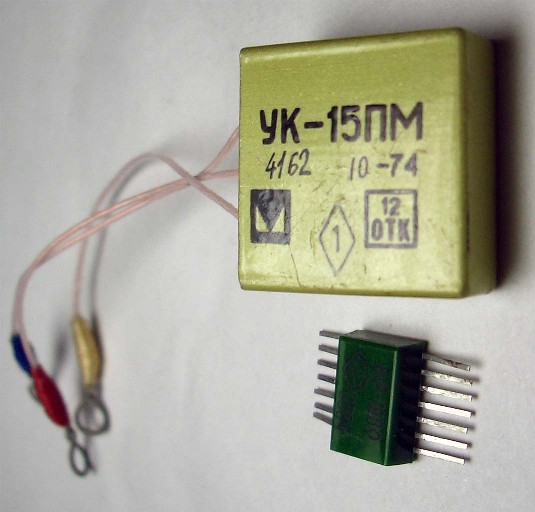

(фото с Форума радиодеталей)

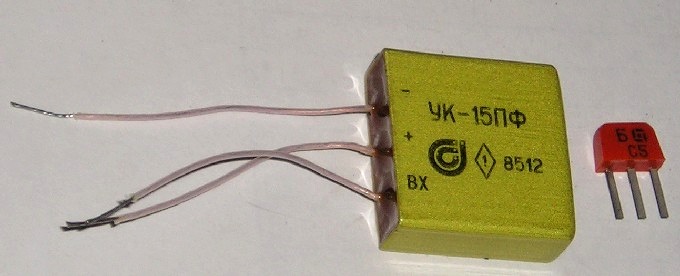

(фото с Форума радиодеталей)

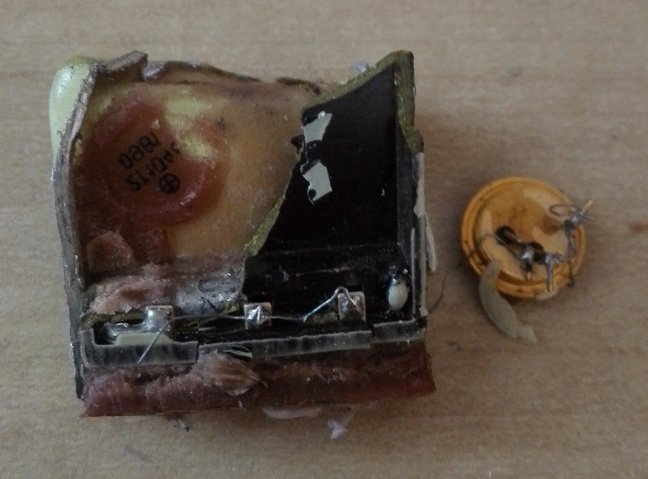

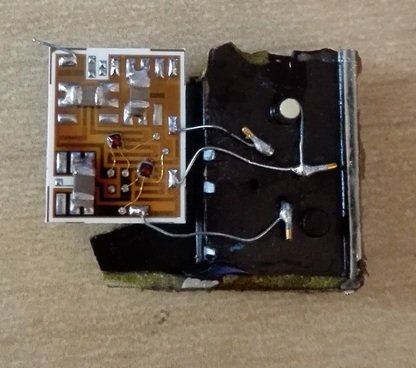

(фото с Форума радиодеталей)

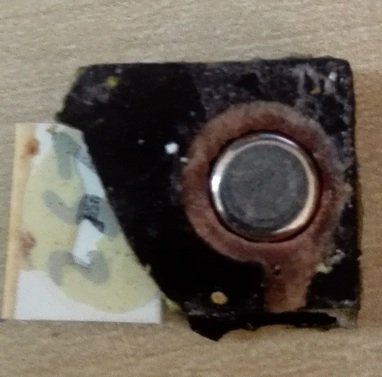

(фото с форума Портативное ретрорадио)
