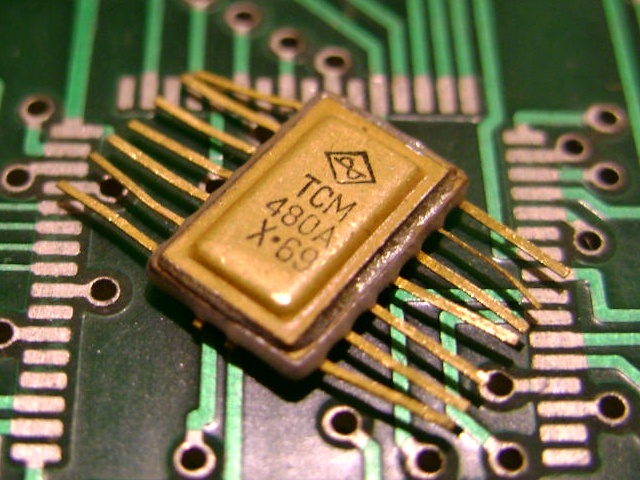

ТСМ480А


(фото с форума Портативное ретрорадио)

Схема серии "Таран", (4)-го типа, с (8) переменными у логической функции; расшифровка третьей цифры неизвестна. Группа (А) отличается повышенным быстродействием (время задержки 100 нс).

Это ранние выпуски микросхемы 1ЛП062 (восьмивходовый расширитель по ИЛИ) из 106ой серии.

Производитель - Воронежский завод полупроводниковых приборов. Это первая встреченная мной воронежская микросхема серии ТСМ.

Источники:

1. Авиационные цифровые управляющие комплексы. - Управление Главнокомандующего Военно-Воздушными Силами. Военное издательство Министерства Обороны ССР. Москва - 1972.
