Симметричный тиристор с двухполярным управлением (ТУ 16.529.609-71), первый из силовых симисторов второго поколения. Предназначен для длительной работы в бесконтактной коммутационной и регулирующей аппаратуре в цепях постоянного и переменного тока с частотой до 50 Гц с естественным воздушным охлаждением.
Основные области применения - регуляторы света ламп накаливания мощностью до 1000 Вт, статические контакторы переменного тока, аппараты импульсной сварки, регуляторы температуры, электроприводы маломощных станков. Справочный лист на него.
Производитель - Элемент-Преобразователь (г.Запорожье, Украина).
 | Предельный ток - 10 А |
| Повторяющееся/неповторяющееся напряжение (у приборов 1-го класса) - 100/110 В |
| Прямое падение напряжения - не более 1,5 В |
| Ударный ток длительностью 10 мс - 140...1000 А |
| Ток управления - 100 мА |
| Напряжение управления - 3,5 В |
| Время включения/выключения - не более 12/200 мкс |
| Критическая скорость нарастания тока при температуре 125°С - 10 А/мкс |
| Критическая скорость нарастания напряжения при температуре 125°С - 10...100 В/мкс |
| Тепловое сопротивление - 1,5 °С/Вт |

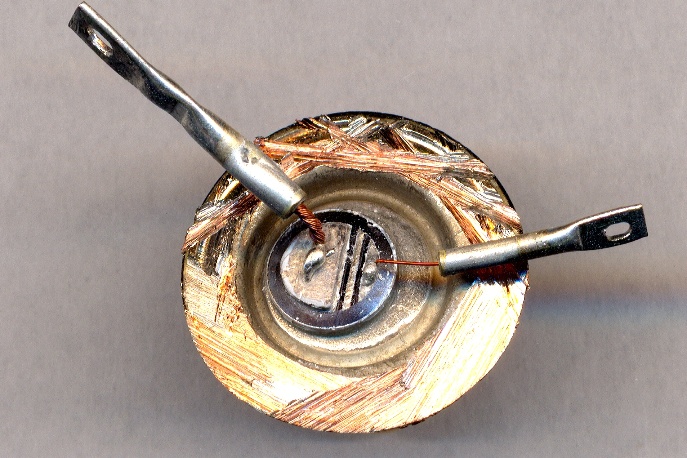

(фото с форума Радиокартинки)
Источники:
1. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
2. Пляц О.М. Справочник по электровакуумным, полупроводниковым
приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976.
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
