ТО425-12,5

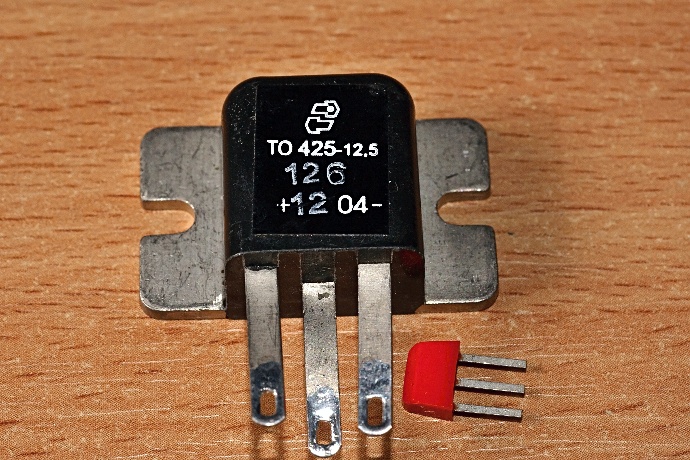

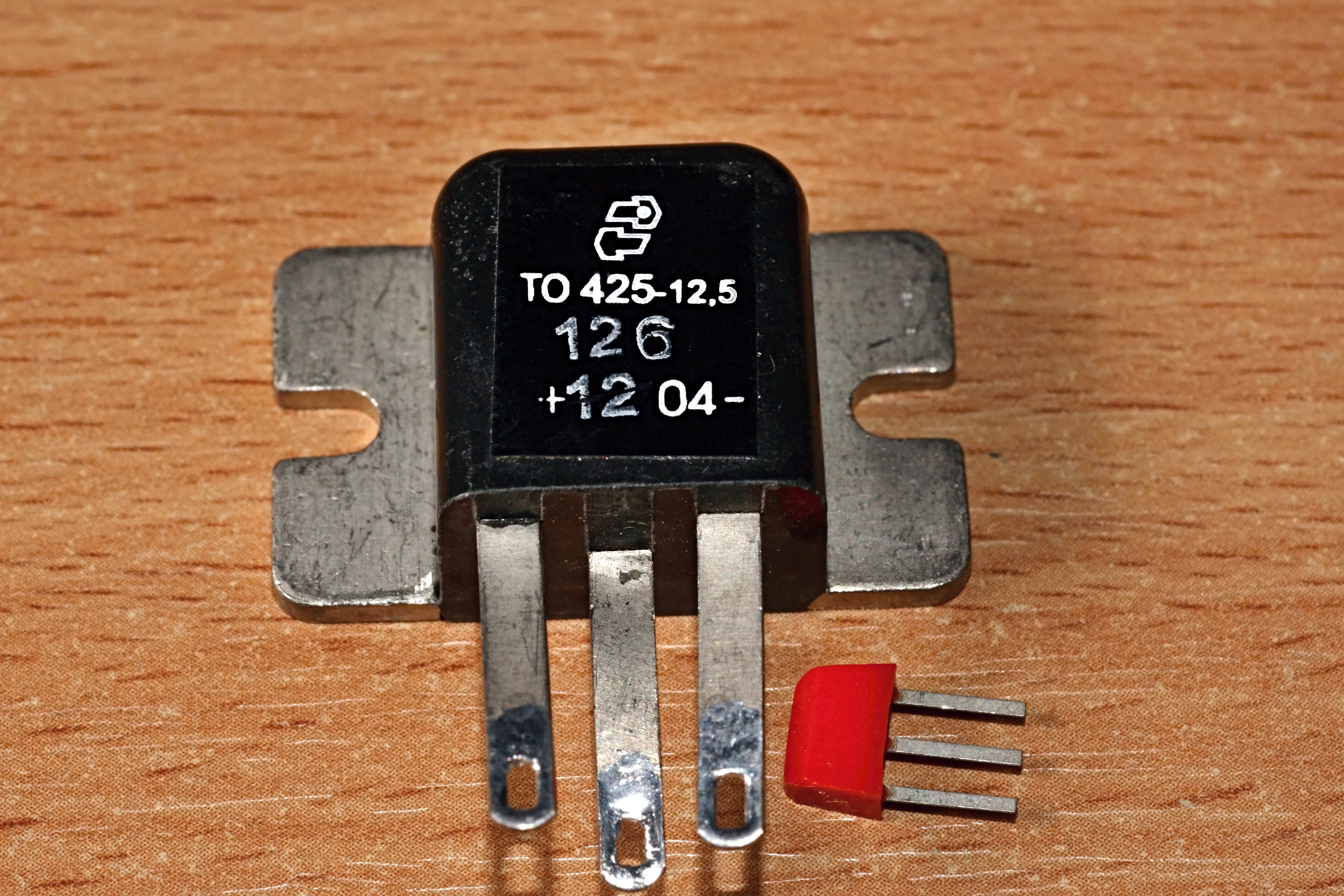

Оптотиристоры серии ТО125 и ТО325 широко известны. А вот более "свежий" четвёртый вариант мало того, что редок, так и информации о нём у меня почти нет. Интересно, что маркировка выполнена не печатью на самом корпусе, а наклейкой.

Производитель - АО "Оптрон-Ставрополь".

Если судить по названию, то максимальный коммутируемый ток 12,5 А, повторяющееся напряжение 1200 В, группа по динамике 6 (расшифровки не знаю).

Основные электрические параметры

Ток утечки в закрытом состоянии не более 2 мА
Максимальный коммутируемый ток, среднеквадратичное значение - 20 А
Максимальный ударный ток - 350 А (в импульсе 10 мс)
Отпирающее импульсное управляющее напряжение 3 В
Отпирающий импульсный ток управления 200 мА
Импульсное напряжение в открытом состоянии 1,75 В (что чуть лучше, чем у ТО325-12,5)
Максимальная температура перехода 110 °С
Тепловое сопротивление переход-корпус 1,3 °С/Вт (что, опять же, чуть лучше чем у ТО325-12,5)
