ТК235-40, ТК235-50, ТК235-63

Силовые транзисторы, макс. импульсный ток 40/50/63 А, макс. импульсное напряжение 50...600 В, напряжение насыщения 0,6...2 В. Заводской паспорт и справочный лист на них.

Производитель - НПО "Транзистор", Ереван (Армения).

Электрические параметры

Максимальный постоянный ток коллектора - 25/32/40 А
Максимальное импульсное напряжение коллектор-эмиттер при Iб=0 - 30...360 В /в зависимости от группы/
Статический коэффициент передачи тока - 8...100 (10...100) /в зависимости от группы/
Максимальный обратный ток коллектора - 10 мА
Максимальный обратный ток эмиттера - 150 мА
Граничная частота - 4 МГц
Время включения - 1 мкс
Время выключения - 3 мкс
Тепловое сопротивление переход-корпус - 1,1/0,7/0,5 °C/Вт
Максимальная температура перехода +150 °C
Вероятность безотказной работы за 1000 ч - 0,97

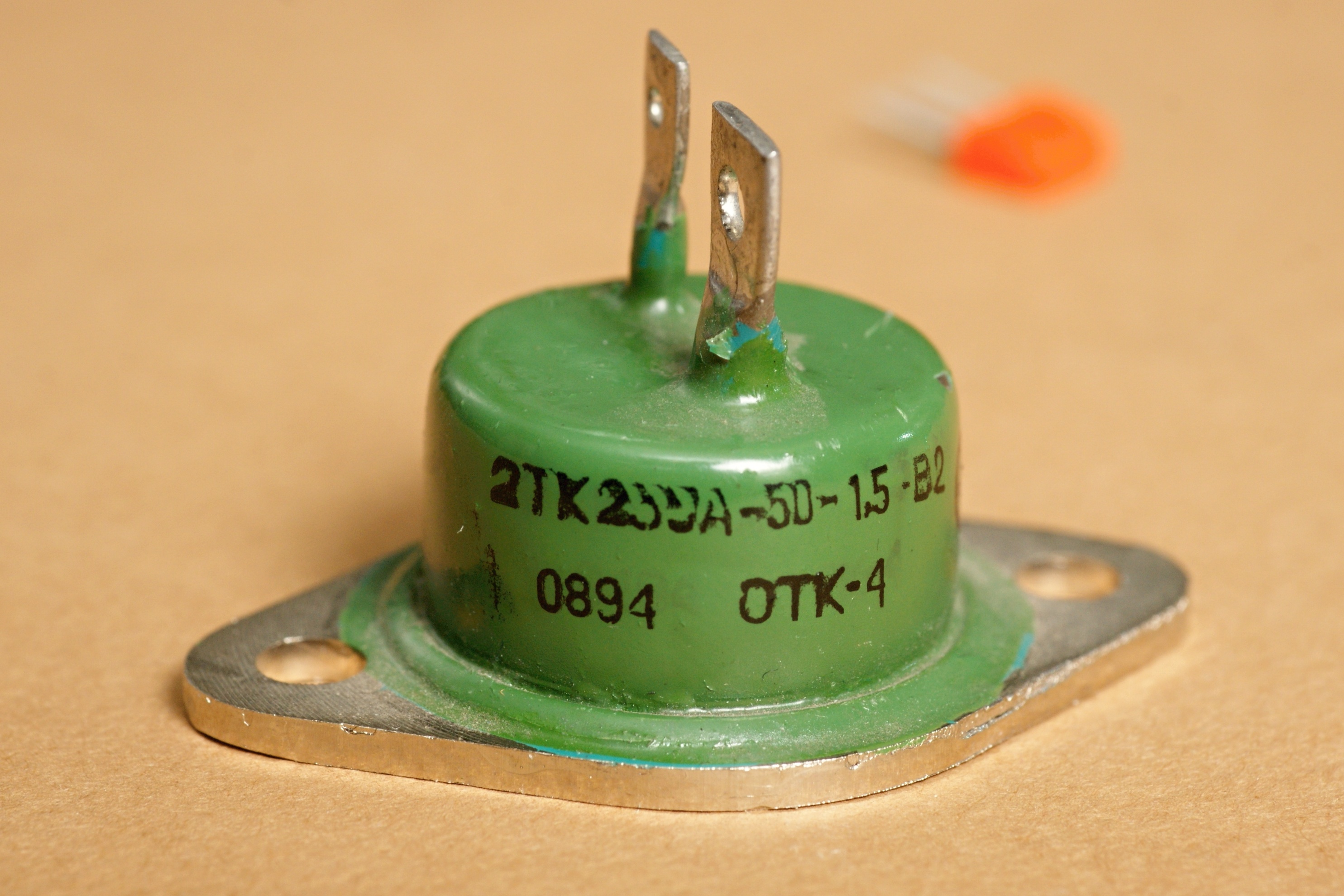

Интересный образец... Во-первых, с военной приёмкой (2ТК235), во-вторых, некая версия А (ТК235А), про которую пока ничего не известно:

Видимо, не всё с ними проходило гладко - "... был выполнен целый комплекс работ вплоть до предварительных испытаний, однако из-за невозможности обеспечения спецстойкости силовых транзисторов 2ТК235 и 2ТК152 (разработчик СКТБ ПТ, г. Ереван) на совместном совещании в МЭТП с участием заказчика (НПО "Сигнал", г. Ковров) было решено перевести дальнейшие исследования ..."

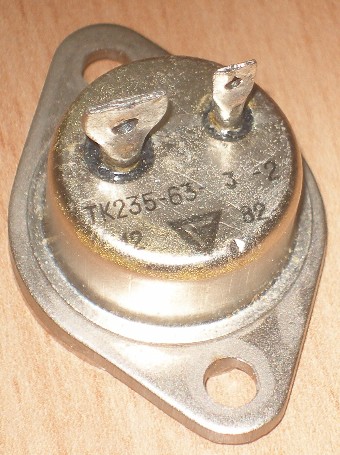

Старые выпуски транзисторов имели немного другой корпус и маркировку сверху:

Источники:

1. Чебовский О. Г. и др. Силовые полупроводниковые приборы: Справочник/ О. Г. Чебовский, Л.Г. Моисеев, Р.П. Недошивин - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1985.
2. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
3. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144).
4. Притяжение "Полюса": Сборник исторических очерков и воспоминаний. Томск, 2001.
