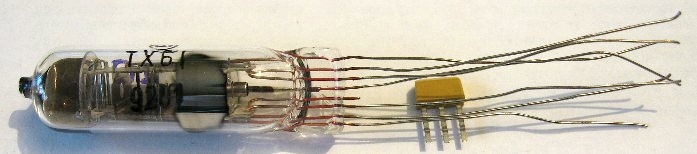

ТХ6Г

Двуханодный логический тиратрон тлеющего разряда (логитрон) с электростатическим управлением и молибденовым катодом. Предназначен для работы в качестве элемента запоминающих устройств.

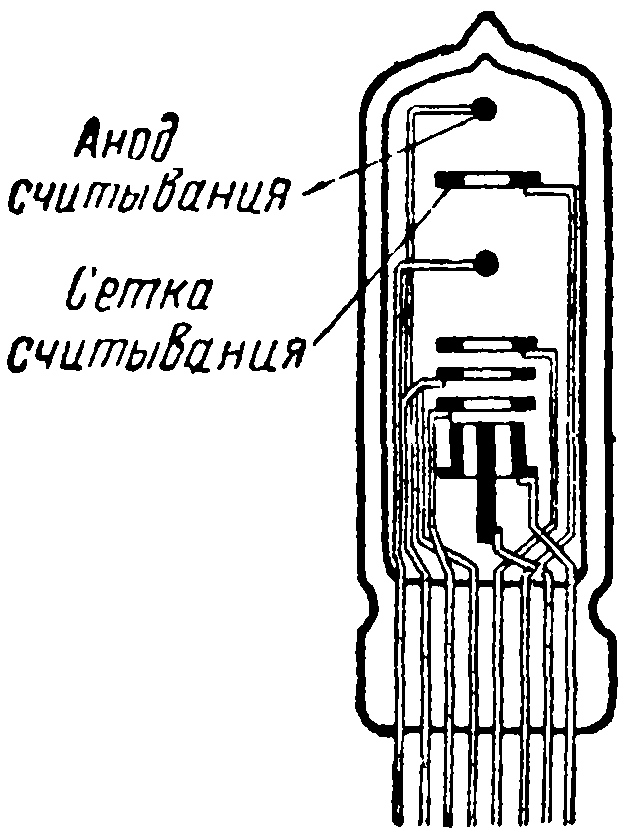

Этот тиратрон состоит из двух элементов, один из которых служит для записи информации, а другой — для считывания. Элемент записи представляет собой тиратрон, выполняющий операцию И (подобный тиратрону ТХ8Г). Разряд между анодом и катодом элемента записи служит источником начальных электронов для следующего промежутка, в котором имеются своя управляющая сетка и анод для считывания информации. В элементе считывания зажигание определяется тормозящим полем этой управляющей сетки. При повышении напряжения на сетке до критического значения разряд на анод считывания возникает только в том случае, когда проходит анодный ток в элементе записи. Считывание может производиться многократно, так как прохождение импульса тока в цепи анода считывания не вызывает стирания (т. е. гашения разряда в элементе записи).

До 70-х годов тиратрон ТХ6Г был самым совершенным прибором тлеющего разряда из всех известных советских и зарубежных разработок. Он мог употребляться в таких схемах, для которых не годятся тиратроны других типов. Речь идет о схемах, в которых требуется обязательное отделение цепей хранения информации от выходных цепей, причем важнейшее значение имеет возможность объединения выходных цепей большого количества тиратронов на одной общей выходной шине. Благодаря введению в тиратрон ТХ6Г промежутка считывания с отдельными сеткой и анодом объединение выходных цепей на общей нагрузке решалось просто.
На тиратронах ТХ6Г можно было строить запоминающие устройства матричного типа, регистры и сборки.

Справочный лист и данные 1971 года из отраслевого каталога на него. Производитель - Московский электроламповый завод.

Источники:

1. Тутевич В.Н., Наумченко В.В., Жуков В.М. и Гризодубова О.Н. Временные системы телеуправления на магнитных и ионных элементах. М.-Л., изд-во "Энергия", 1966 (Библиотека по автоматике, вып. 205).
2. Черевычник Ю.К. Приборы тлеющего разряда в вычислительной технике. М.—Л., Издательство «Энергия», 1964. (Библиотека по автоматике, вып. 99)
3. Ёркин А. М. Лампы с холодным катодом. М., «Энергия», 1967. (Массовая радиобиблиотека. Вып. 645)
4. Шибаев Н. А. Электровакуумные и полупроводниковые приборы. - М. Воениздат, 1967
5. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
6. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
7. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
8. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
9. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека, Вып. 1043)
10. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
