ТХ16Б

Индикаторный тиратрон тлеющего разряда для световой индикации малых статических или импульсных сигналов и для использования в знаковых индикаторах. Производитель - Московский электроламповый завод.

Заводской паспорт, а также справочные листы из отраслевого каталога на тиратроны, выпущенные по ГОСТ, 1975 года и 1990 года, (гражданского применения); и по ТУ, 1974 года.

Цвет свечения — оранжево-красный. Индикация производится через купол баллона. Наполнение неоновое. Оформление — стеклянное, сверхминиатюрное. Масса 3 г.

В торец баллона впаяна усиливающая линза.

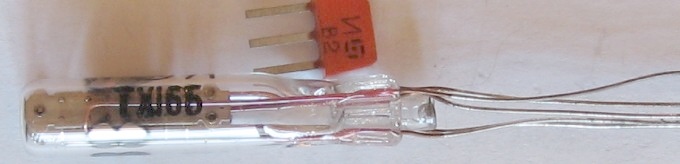

Тиратрон ТХ-16Б

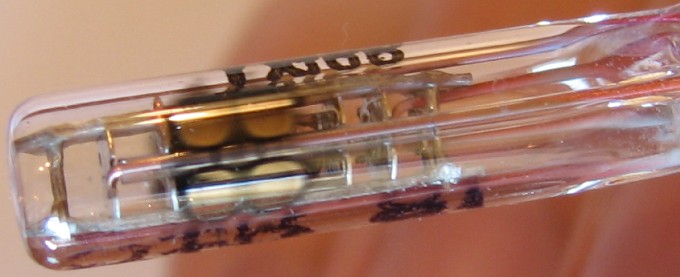

(фото с форума "Портативного ретрорадио")		 Тиратрон ТХ-16Б

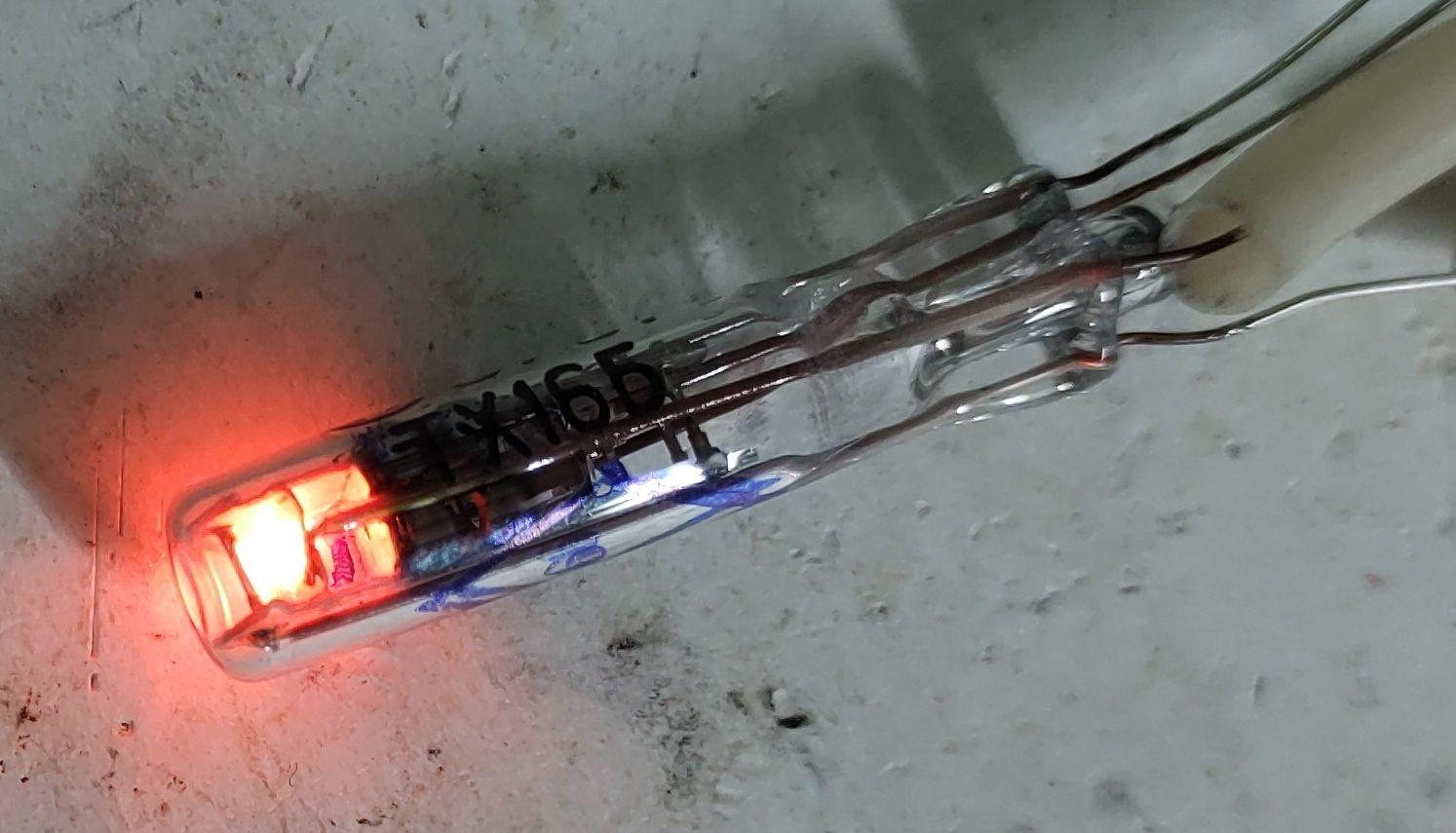

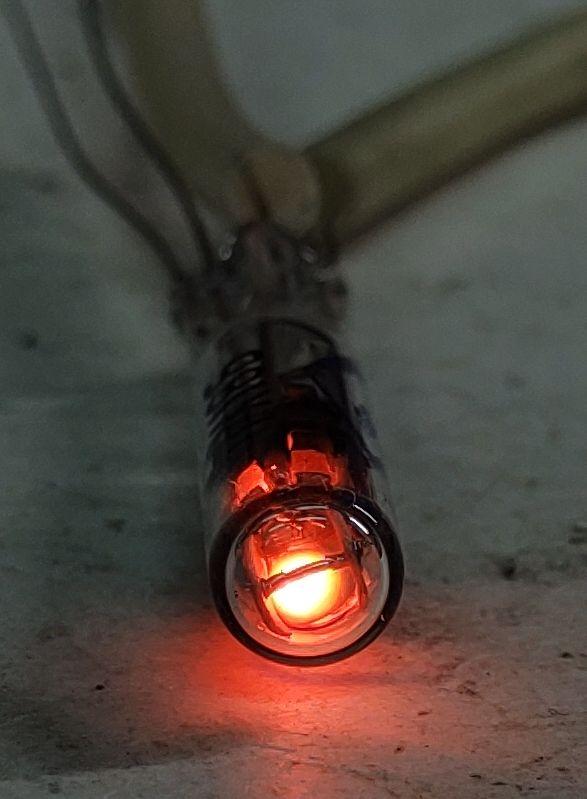

(фото с форума "Портативного ретрорадио")

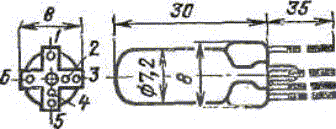

Выводы электродов:

1 — анод; 2 — вторая сетка; 3 — не подключен; 4 — подкатод; 5 — первая сетка; 6 — катод.
В этом тиратроне катоды основного и подготовительного разрядов разделены. Катод основного разряда К заземлен и является анодом подготовительного разряда. На катод подготовительного разряда Кп подается отрицательное напряжение.

Тиратроны отличаются повышенной стабильностью входных характеристик, поскольку в отличие от других тиратронов отпирающее сеточное напряжение в этих приборах не зависит от величины падения напряжения в подготовительном разряде.

Основные данные

Яркость свечения (при Iа = 1 мА) не менее 100 кд/м2
Угол обзора не менее 60°
Напряжение поддержания разряда между подкатодом и катодом (при Iпдк = 0,3 мА) 100...130 В
Напряжение поддержания разряда между анодом и катодом (при Iа = 1 мА) 135...165 В
Напряжение 1-й сетки отпирающее
    при Ua = Uc2 = 180 В    < -0,3 В
    при Ua = Uс2 = 200 В    -0,8...-3 В
    при Uп = Uc2 = 220 В    > -4,5 В
Наработка не менее 5000 ч (по некоторым источникам 1000 ч)

Предельные эксплуатационные данные

Напряжение анода 180 В (мин) ... 260 В (макс)
Напряжение 2-й сетки в импульсе (при t > 50 мкс) 180 В (мин) ... 220 В (макс)
Максимальный ток анода 5 мА (амплитудное значение), 1 мА (среднее значение)
Ток подготовительного разряда 300 мкА (мин.) ... 600 мкА (макс.)
Время восстановления электрической прочности (при Iа = 1 мА) 300 мкс
Амплитуда входного сигнала 4,4 В

1978 год, "...во Внуковском аэропорту в Москве для отображения номеров рейсов прибывающих самолетов используется табло, собранное на модулях с тиратронами типа ТХ-16Б. Цифры светятся красным светом, хорошо читаются и различимы, несмотря на высокий уровень внешнего освещения."
