ТХ-1

тиратрон ТХ-1 тиратрон ТХ-1

Весьма редкий тиратрон тлеющего разряда; в справочниках практически не встречается. "Благодаря нестабильным характеристикам тиратроны типа ТХ-1 применяются редко."

Старое название - РТ-6 (релейный тиратрон).

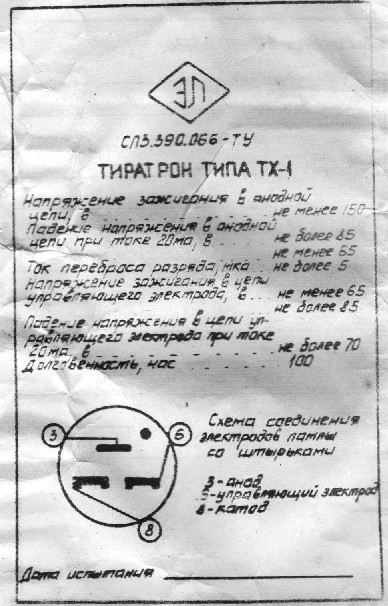

Остальные параметры: напряжение зажигания в анодной цепи не менее 150 В, падение напряжения в анодной цепи 65...85 В, ток переброса разряда не более 5 мкА, напряжение зажигания в цепи управляющего электрода не более 70 В. Срок службы - 100 часов. Немного...

Скорее всего, он был скопирован с западного тиратрона 313C. Про него (прототип) пишут интересное "Cold cathode neon triode. RaBr or Kr-85 activator since 1952". Так что внутренности у него, возможно, слабо бета-радиоактивны.

Разработан ТХ-1 был к концу 1954 года силами московского завода "Электролампа" (ныне АО "Диод"), там же и выпускался.

тиратрон ТХ-1 тиратрон ТХ-1
тиратрон ТХ-1 тиратрон ТХ-1

тиратрон ТХ-1
(фото с форума Портативное ретрорадио)

Источники:

1. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
2. Тутевич В.Н., Наумченко В.В., Жуков В.М. и Гризодубова О.Н. Временные системы телеуправления на магнитных и ионных элементах. М.-Л., изд-во "Энергия", 1966 (Библиотека по автоматике, вып. 205).
3. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
4. Ёркин А. М. Лампы с холодным катодом. М., «Энергия», 1967. (Массовая радиобиблиотека. Вып. 645).
5. Московский завод "Сапфир". Годы, события, люди. Москва, 2016.
