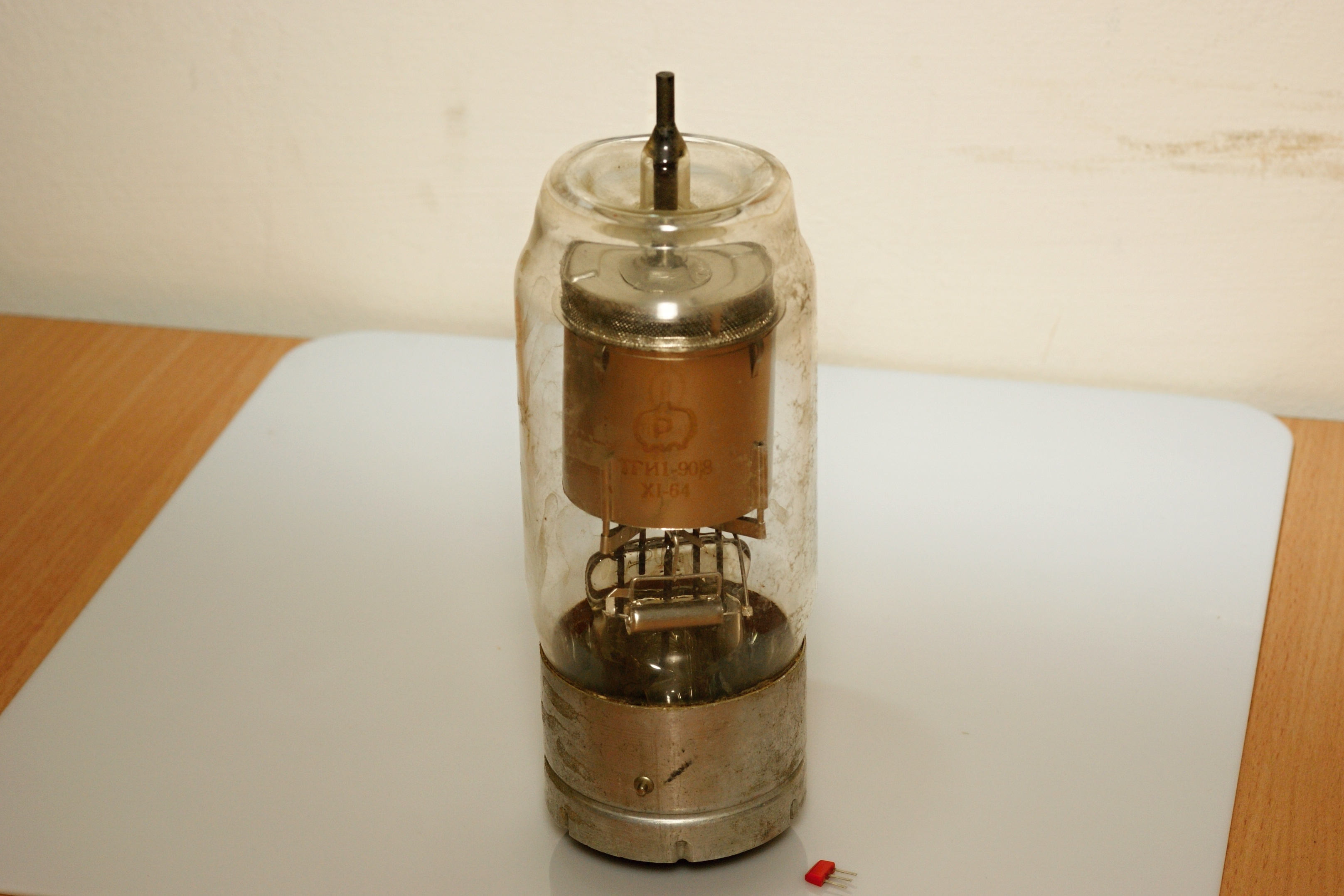

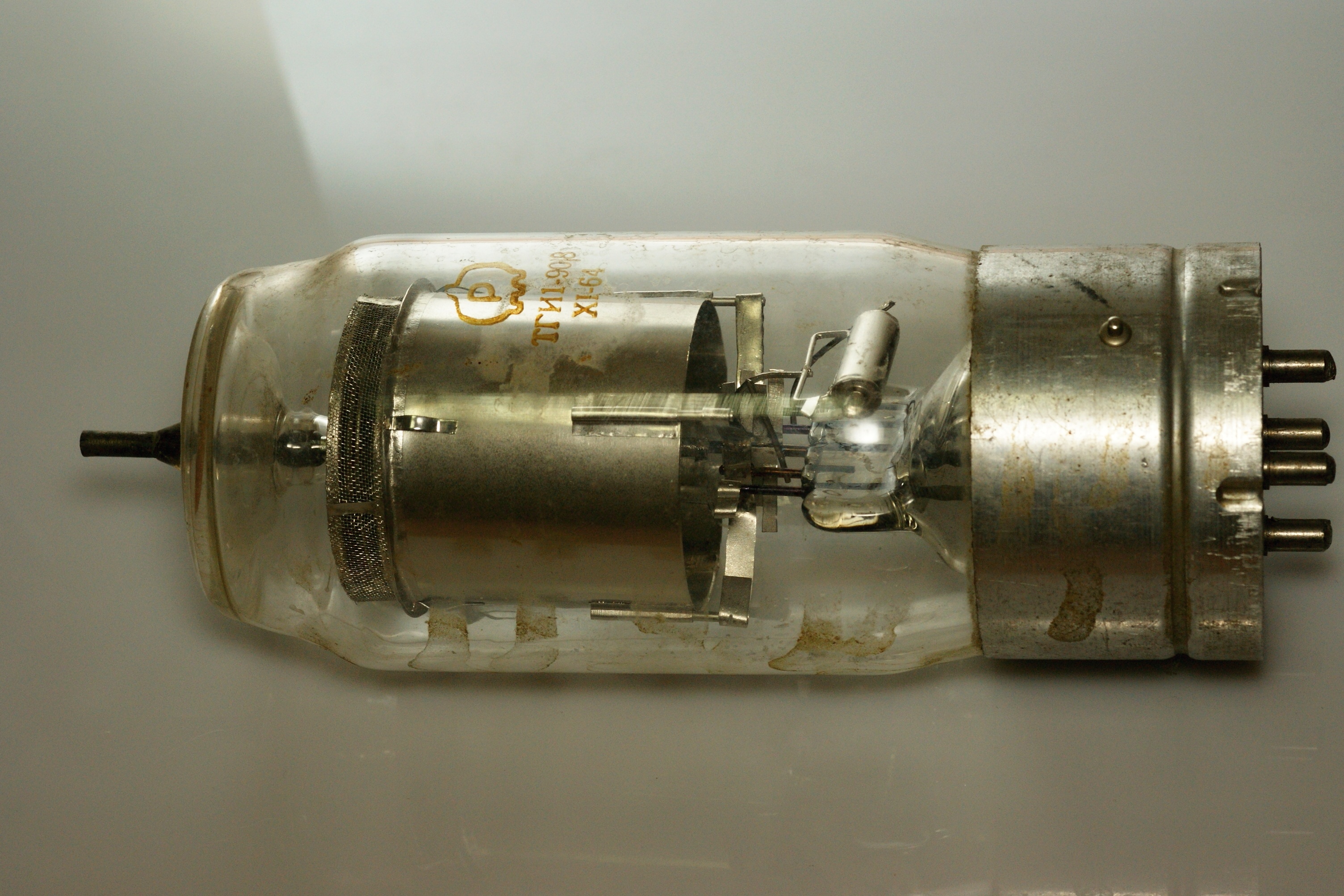

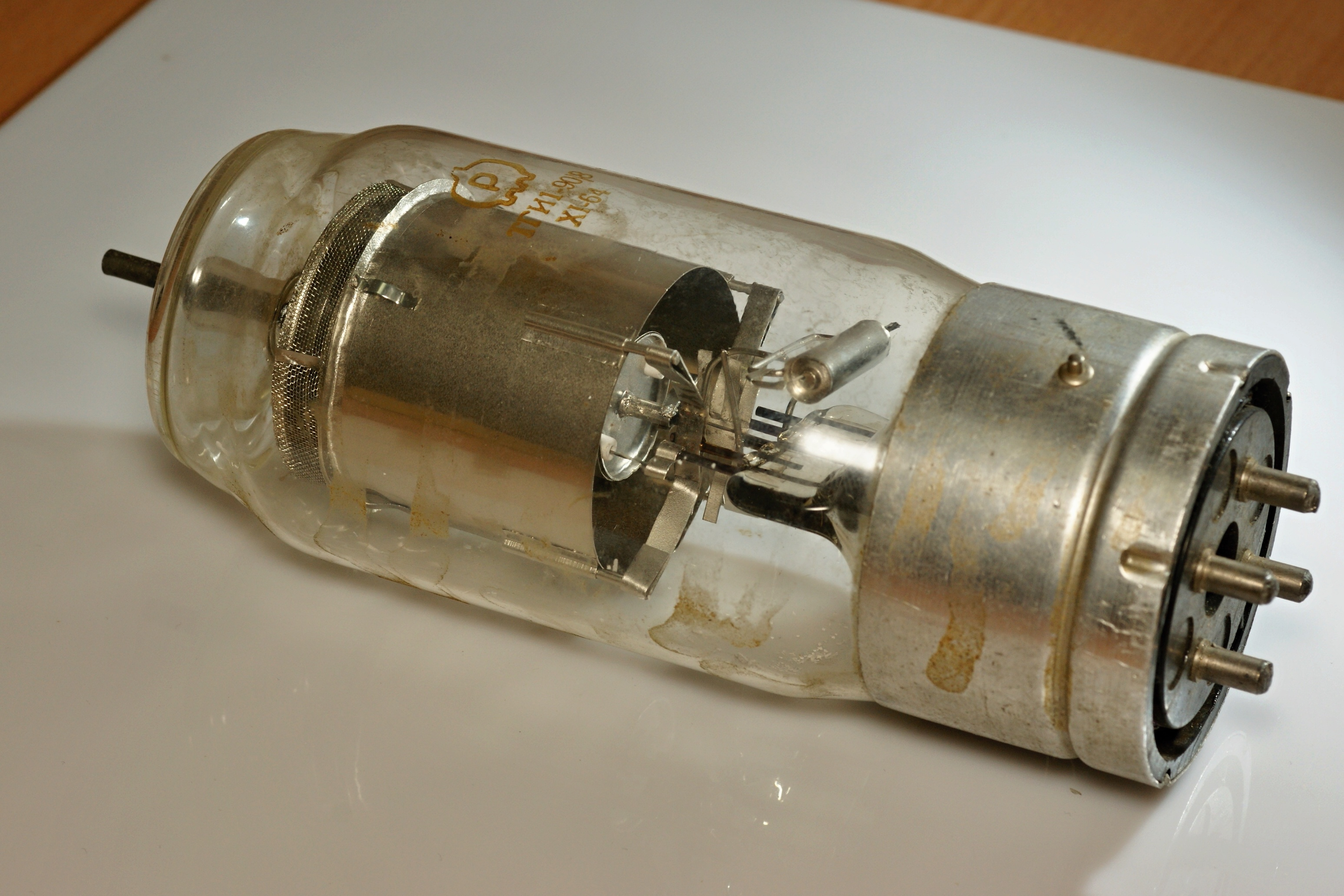

Весьма редкий импульсный модуляторный тиратрон с водородным наполнением, предназначенный для коммутации в схеме линейного модулятора. Катод оксидный, косвенного накала. Макс. импульсный ток 90 А, макс. напряжение 8 кВ.
Справочный лист и рекламный листок с Всесоюзной Промышленной Выставки 1956 года на него.
Разработку этого тиратрона (под первоначальным названием МТИ-4, а затем ТГИ-90/8) проводил фрязинский НИИ-160 (он же НИИ электровакуумной техники, ныне НПП "Исток"), а серийный выпуск был организован на Рязанском заводе электронных приборов и, с 1953 года, на Саратовском заводе электроприборов (ныне "Тантал").

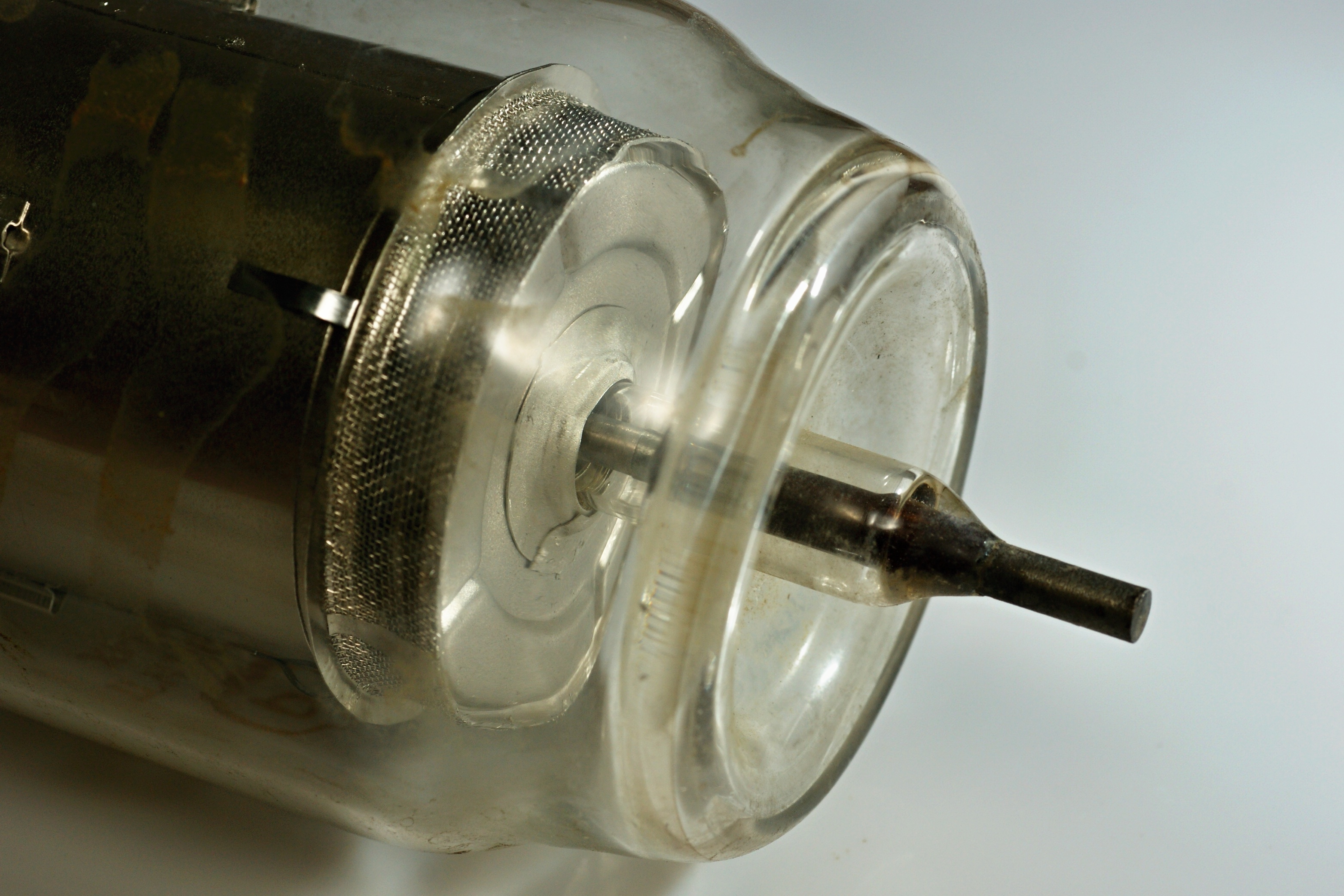

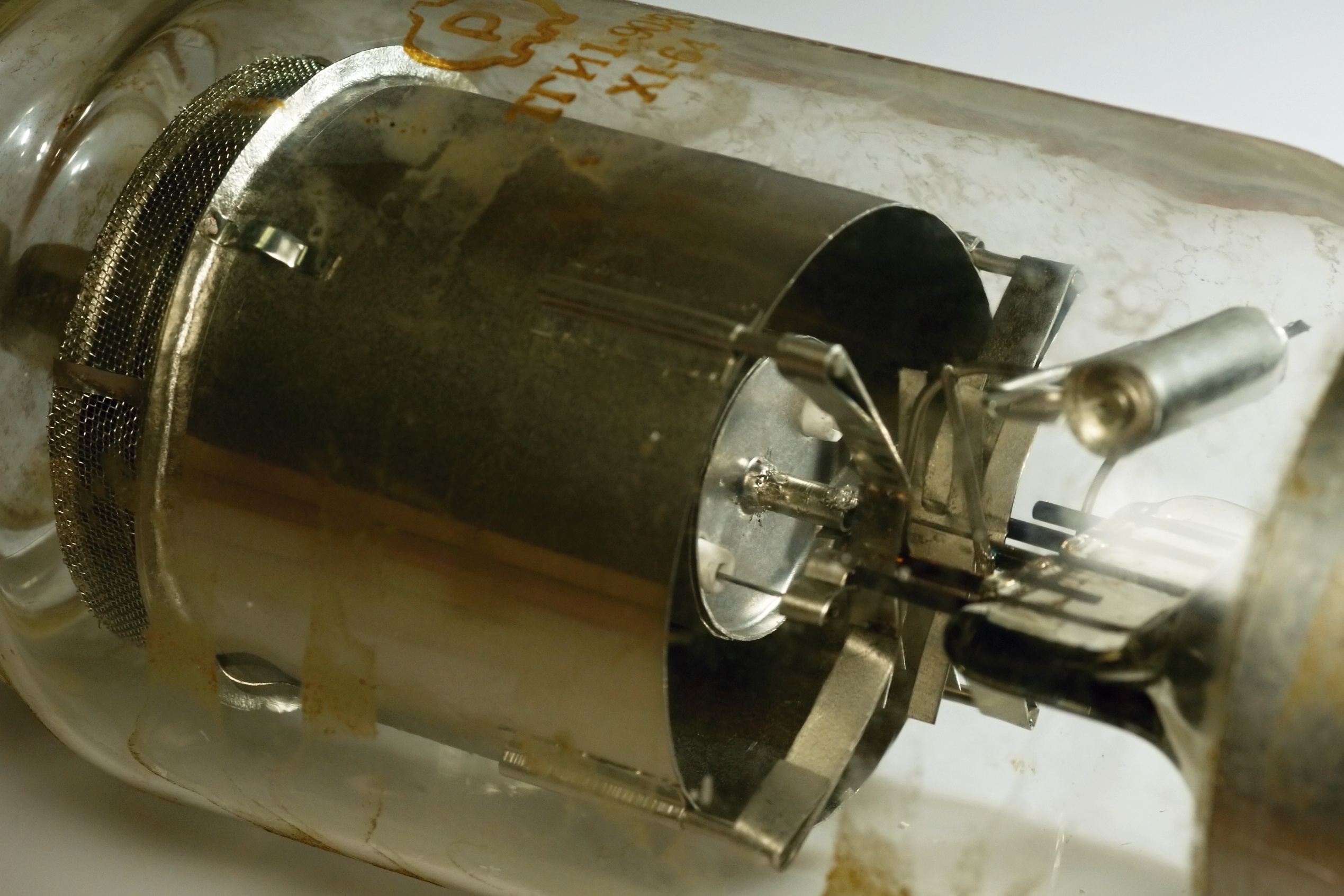

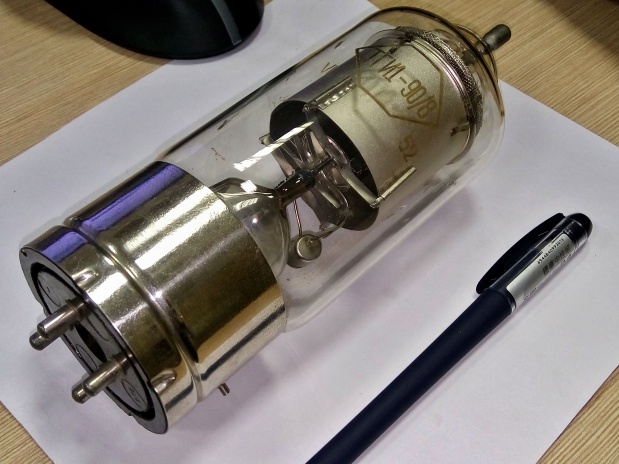

Конструкция его вполне стандартна для тиратронов такого класса - "тарелочка" вывода, экранировка анодной камеры и т.п.

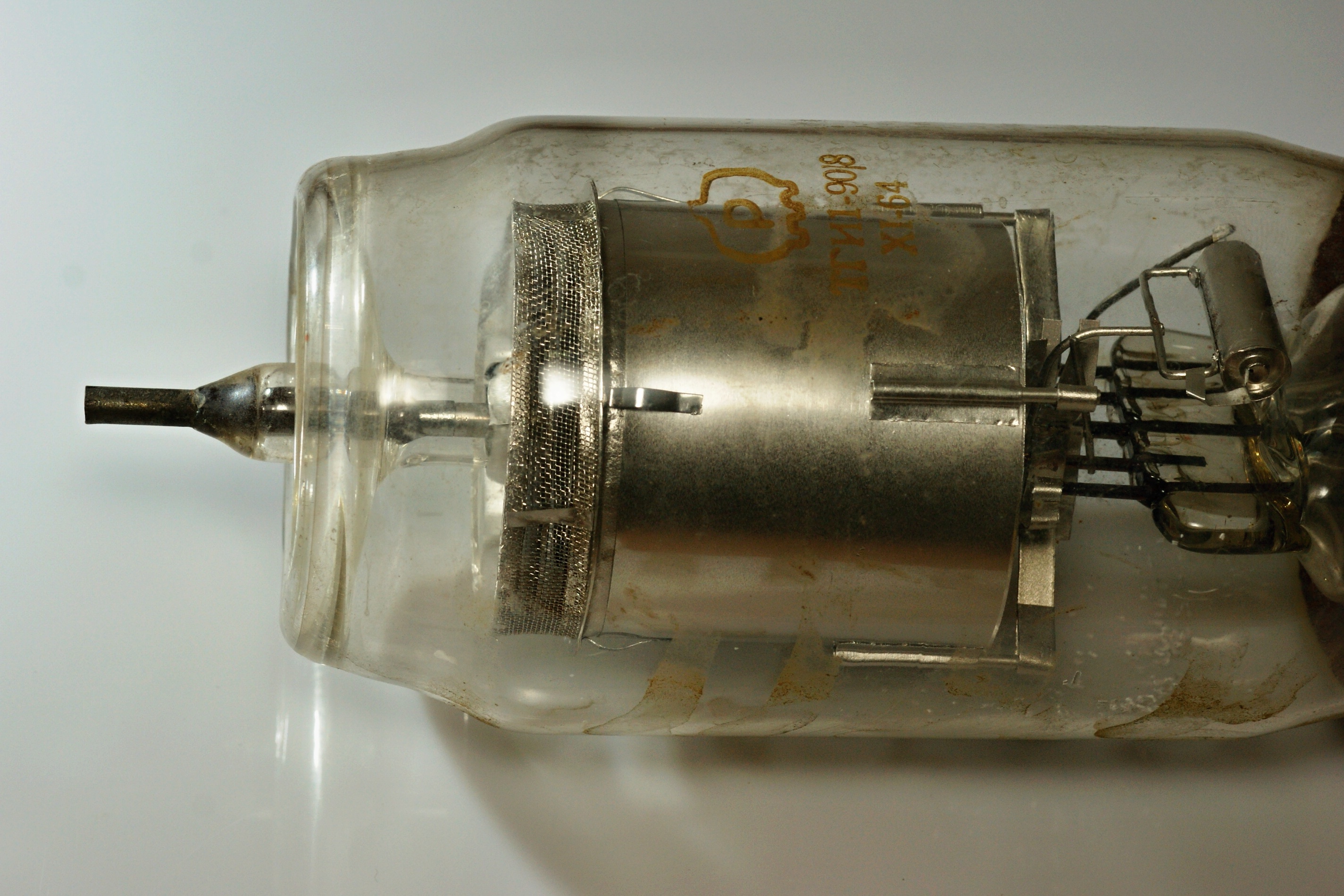

Ранние образцы имели значительные отличия в конструкции, особенно анодный вывод и генератор водорода.

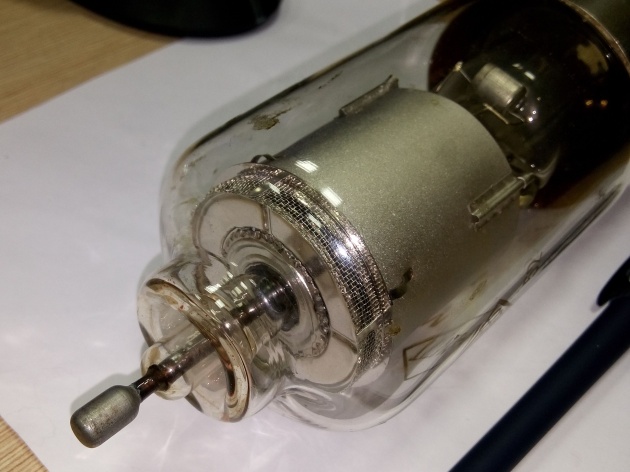

(фото Александра Назаренко)

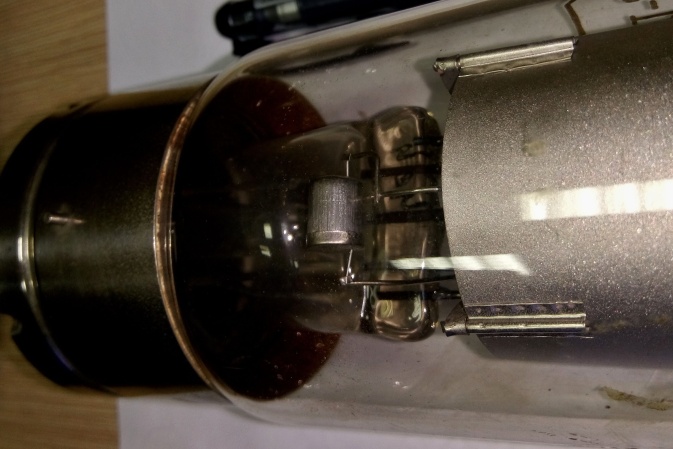

(фото Александра Назаренко)

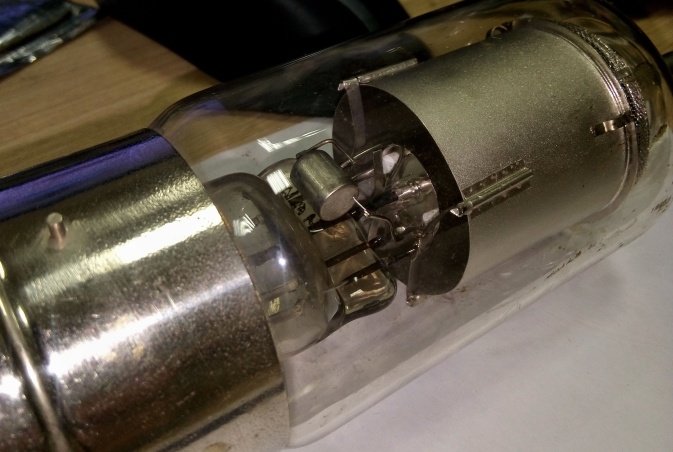

(фото Александра Назаренко)
(фото Александра Назаренко)
Источники:
5. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
2. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
3. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970.
