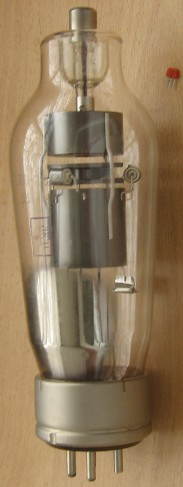

ТГ1-2,5/4

Мощный тиратрон с ксенон-криптоновым наполнением. Катод прямонакальный. Максимальный средний ток 2,5 А, макс. напряжение 4 кВ.

Справочный лист, заводские паспорта 1966 и 1973 года и данные из отраслевого справочника на него.

Был разработан для применения в электроприводе (как пример использования - привод мощных электромоторов в РЛС "Лена").

Лампа пережила целую серию переименований и в разное время выпускалась под названиеями ТГ-8/3, ТГ1-2,5/3 и ТГ-2,5/4.

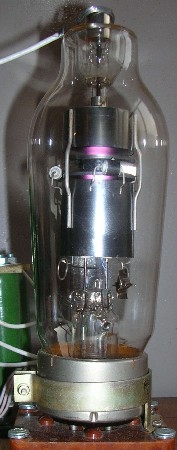

(фото с форума Flyback.org.ru)

Производитель - ПО "Газотрон", г.Ровно (Украина).

Конструкция тиратрона

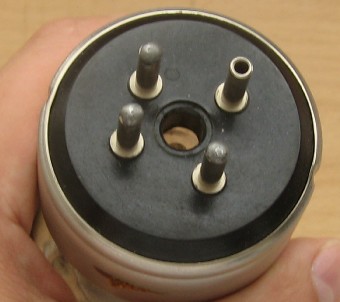

Он имеет прямонакальный спиральный ленточный катод 1, заключенный в тепловой экран 2. Средний вывод его присоединяется к выводу средней точки накального трансформатора.

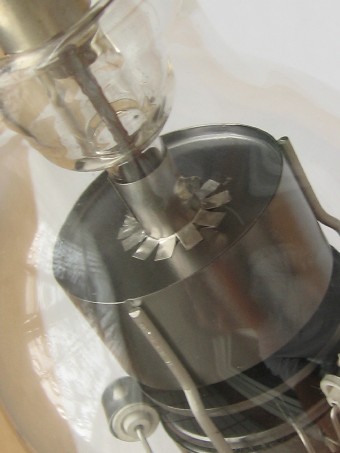

Роль сетки выполняет цилиндр 3, снабженный охлаждающими ребрами 4. Сетка монтируется с помощью керамических изоляторов 5 на экране 2 и выводится в цоколь.

Анод 6 находится в экране 7, соединенном с экраном 2. Его вывод размещается на куполе баллона.

Основное назначение экрана 7, охватывающего не только анод, но и его вывод, состоит в предотвращении возможности горения разряда помимо сетки.

Для поглощения газов служит геттер 8.

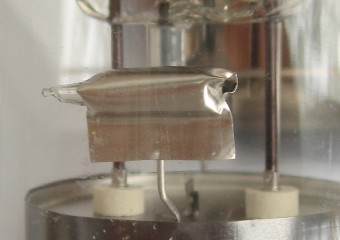

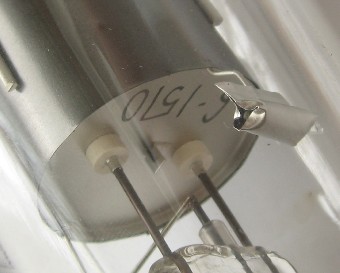

странная ампула:

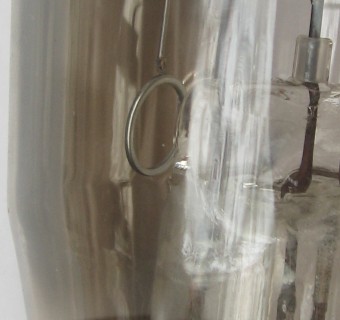

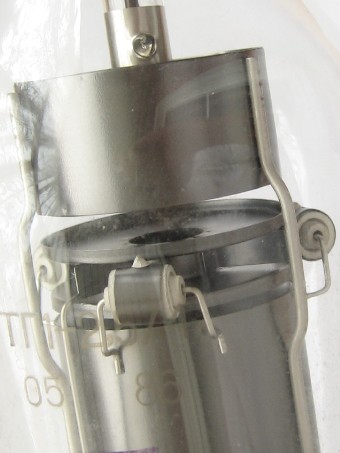

конструкция геттера у моего экземпляра отличается от справочника:

Источники:

1. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
2. М.Д. Гуревич, М.Д. Гуревич – «Электровакуумные приборы». Военное издательство Министерства Обороны Союза ССР. Москва – 1955.
3. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
4. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
5. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
6. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
7. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников т. 4. М., "Советская энциклопедия", 1966 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
8. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
9. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
10. Г.С. Векслер, Я.И. Тетельбаум. Электропитание радиоустройств. Издание второе. - Издательство "Техника", Киев, 1966.
11. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
12. К.С. Петров, О.Я. Язгур. Электронные приборы. Издательство "Связь", Москва, 1970.
13. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
14. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва Наука, 1976.
