ТГ1-1/0,8

Тиратрон средней мощности с ксеноновым наполнением.

Катод оксидный, косвенного накала. Максимальный средний ток 1 А, макс. напряжение 800 В.

Справочный лист, и данные из отраслевого справочника на него.

Также есть паспорта, варианты по ЧТУ в редакции 1966 года и МРТУ в редакции 1967 года. Они несколько отличаются между собой (по ЧТУ максимальная температура +85°С, по МРТУ +70°С), разные почтовые адреса производителя... Предполагаю, что это разные версии тиратронов, для военного и общего применения.

Производители - Московский электроламповый завод и Рязанский завод электронных приборов.

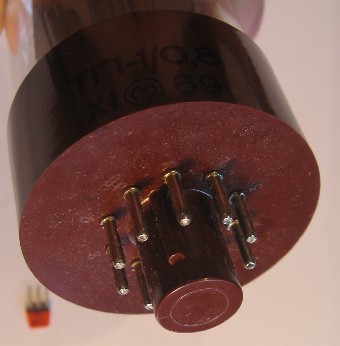

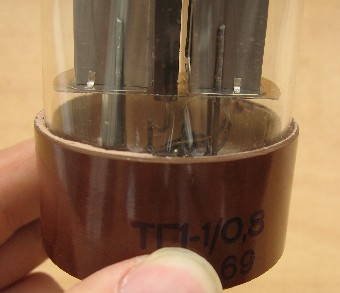

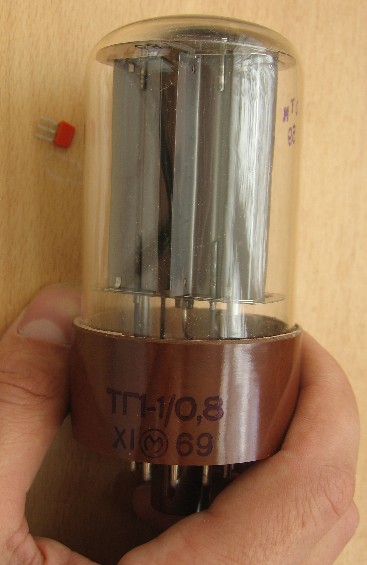

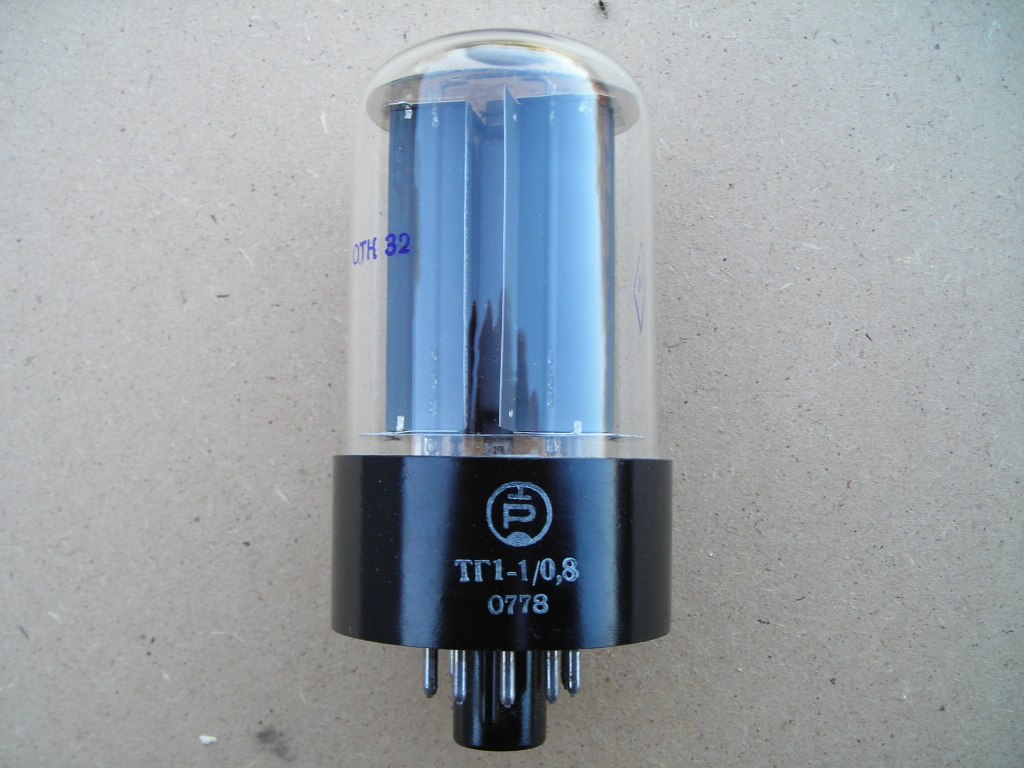

Очень солидная лампа. Самый крупный и самый мощный из всех известных мне тиратронов с горизонтальной (как у обычных ламп) электродной системой.

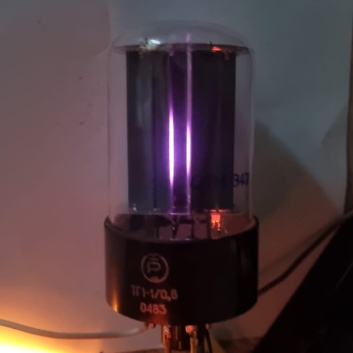

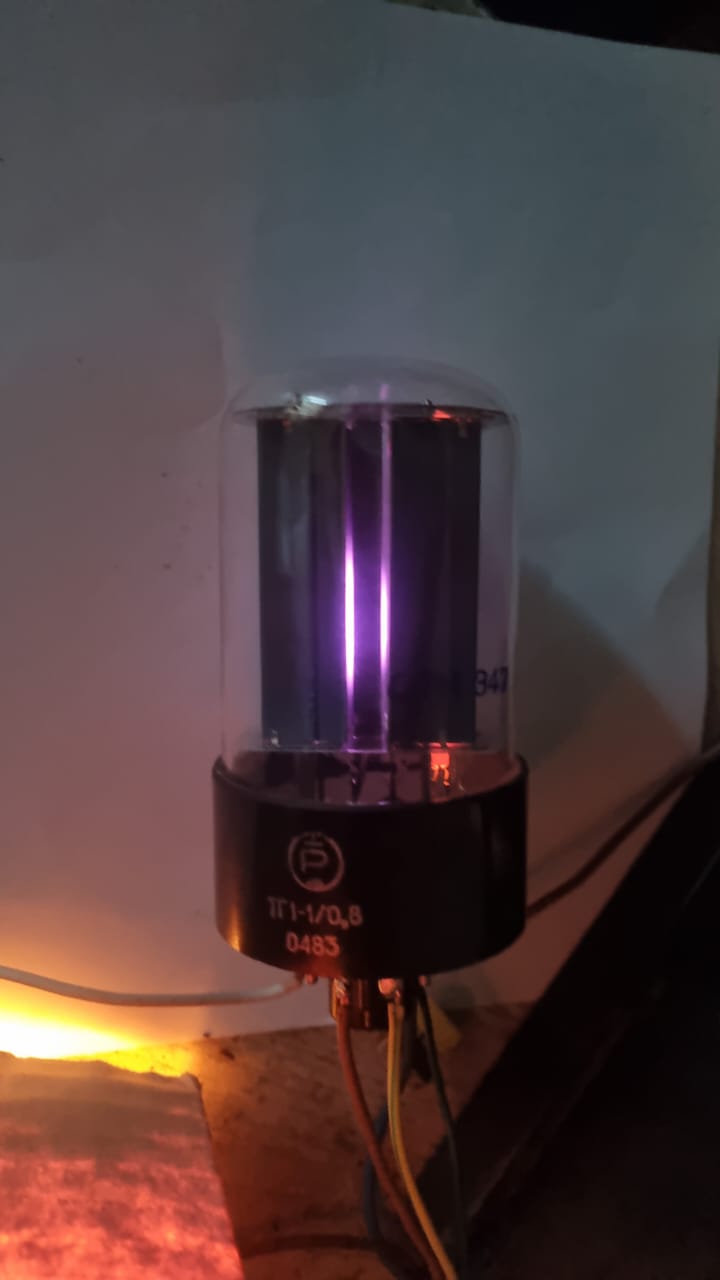

(фото с форума "Портативное ретрорадио")

Источники:

1. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
4. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
5. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
6. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
7. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985
