Измерители мощности (термосопротивления)
Т8Д ... Т8С3М, Т9

Измерительные термосопротивления в основном предназначены для использования их в радиотехнической индикаторной или измерительной аппаратуре с целью измерения мощности от долей микроватта до нескольких милливатт на сверхвысоких частотах.

Промышленностью СССР разработана серия таких термосопротивлений, насчитывающих 11 различных типов.

Т8Д Т8С1 Т9

Конструктивное исполнение измерительных термосопротивлений

Как видно из рисунка, их габаритные размеры очень малы. Полупроводниковый элемент термосопротивления представляет крошечную бусинку из смеси двуокиси титана с окислами магния, кобальта и ванадия, размеры которой сравнимы с размерами точки, поставленной на бумаге остро отточенным карандашом. Бусинка снабжена проволочными платиновыми электродами диаметром 0,02мм, приваренными к значительно более массивным металлическим выводам. Для защиты от внешних воздействий бусинка герметизирована в миниатюрной стеклянной ампуле.

Основные параметры измерительных термосопротивлений - чувствительность составляет примерно 10-50 Ом/мВт, рабочая мощность при комнатной температуре находится в примерных пределах от 10 до 25 мВт, сопротивление в рабочей точке составляет ~120-150 Ом, постоянная времени менее 1 сек.

Разработаны они были в 50-ые годы на Государственном союзном заводе № 399 (ныне это Московский завод "Сапфир"). Выпуск их был начат там же, а с 1961 года передан на московский завод "Автоэлектропровод" (Московский приборный завод).

Т8Д

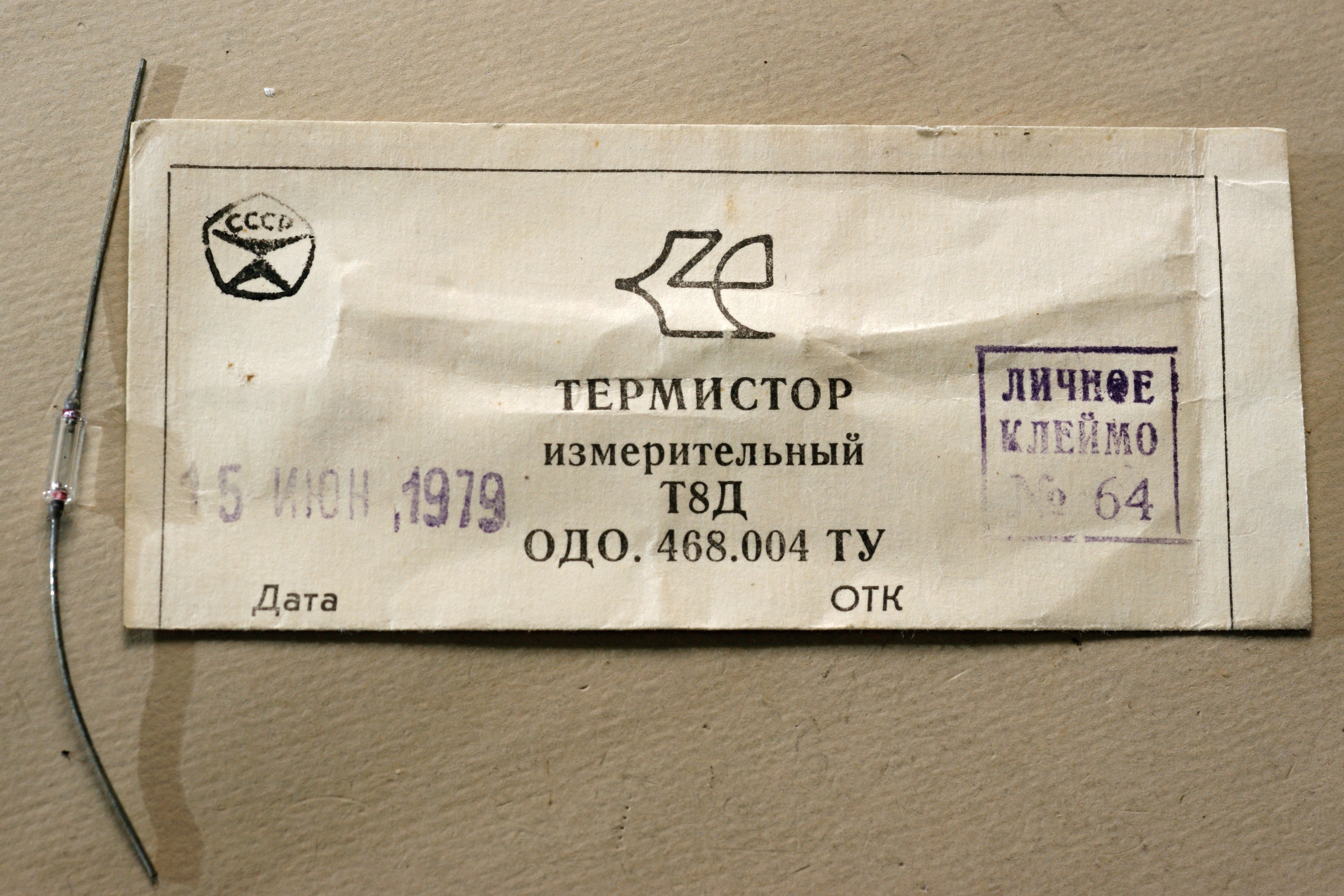

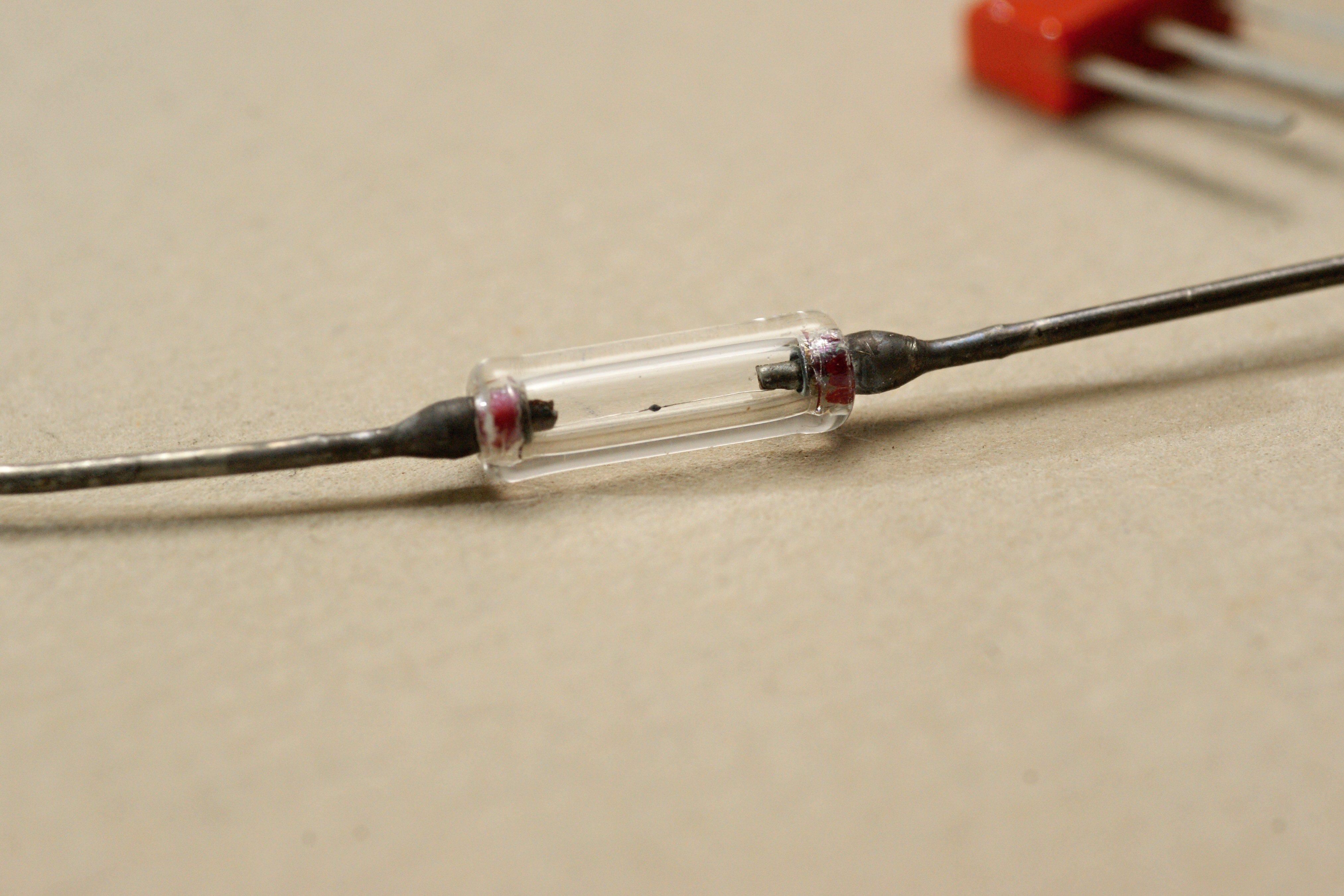

термистор Т8Д

Первый термистор серии. По набору параметров находится примерно в середине всей линейки..

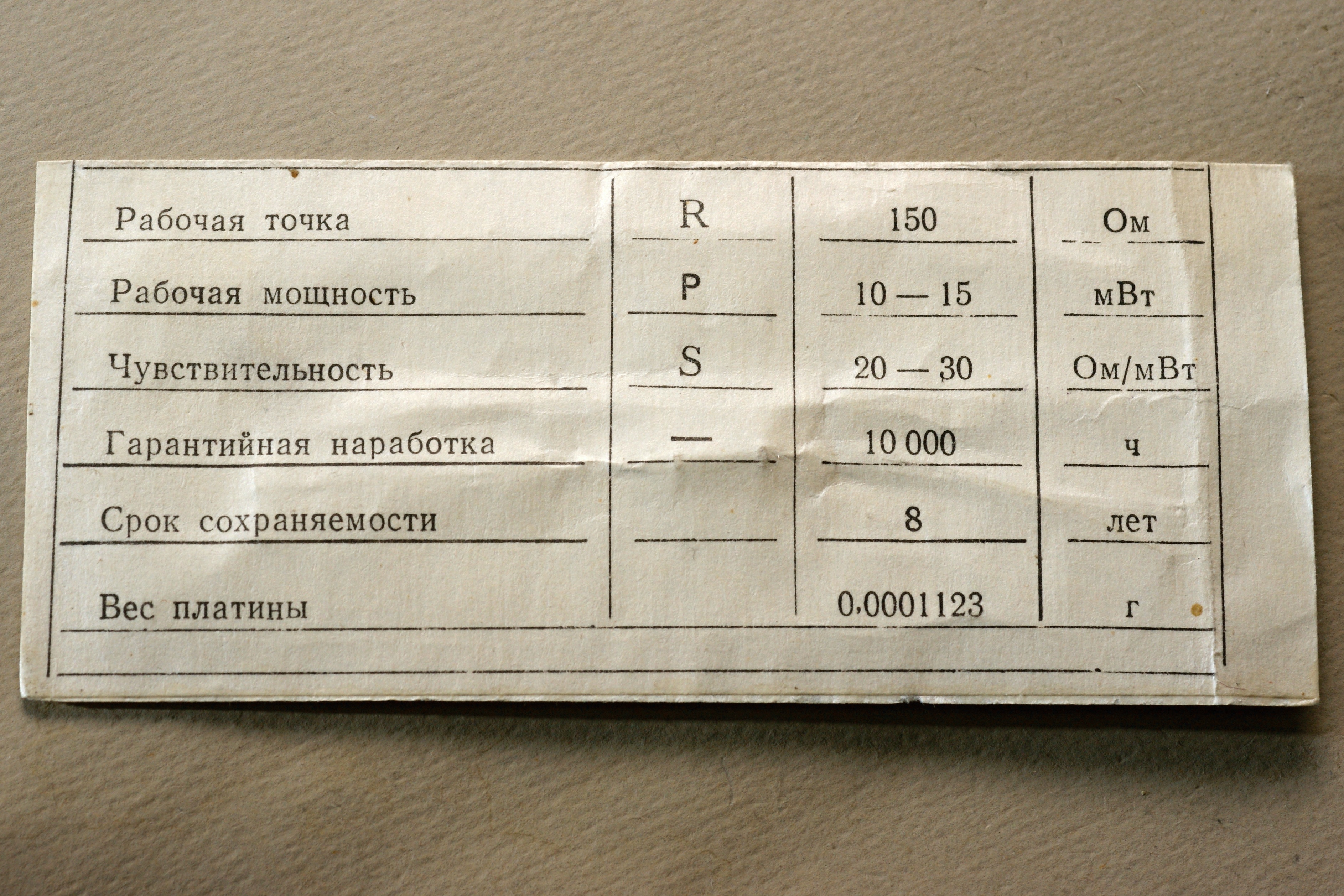

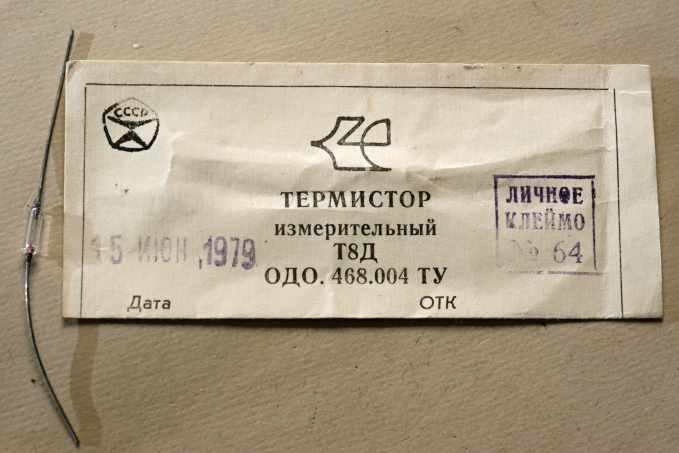

термистор Т8Д

термистор Т8Д

Т8С1

Попался ко мне в руки такой вот термистор. Сама по себе вещь не сказать чтоб уж очень примечательная, но коль уж он есть - почему бы и не выложить сюда? К тому же достаточно древняя, первые упоминания о ней я встретил в книгах 50-х годов...

Предназначен он для измерения СВЧ мощности от долей микроватта до нескольких милливатт, так как обладает малой инерционностью. Кстати, в старых книгах они иногда называются болометрами :)))

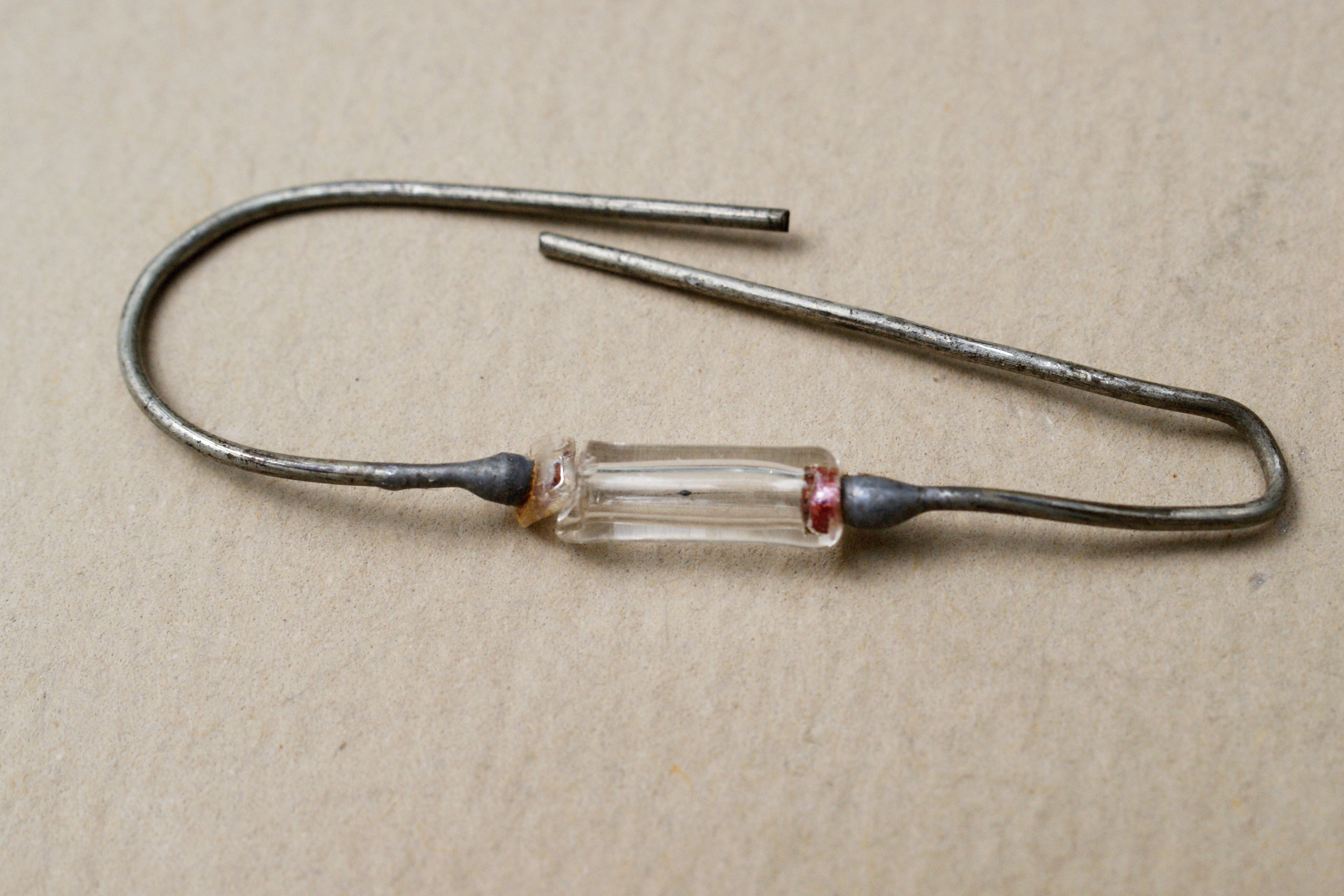

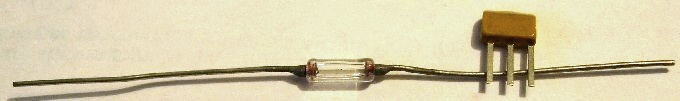

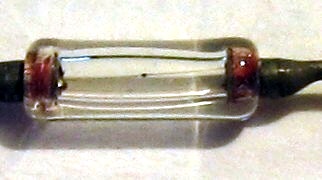

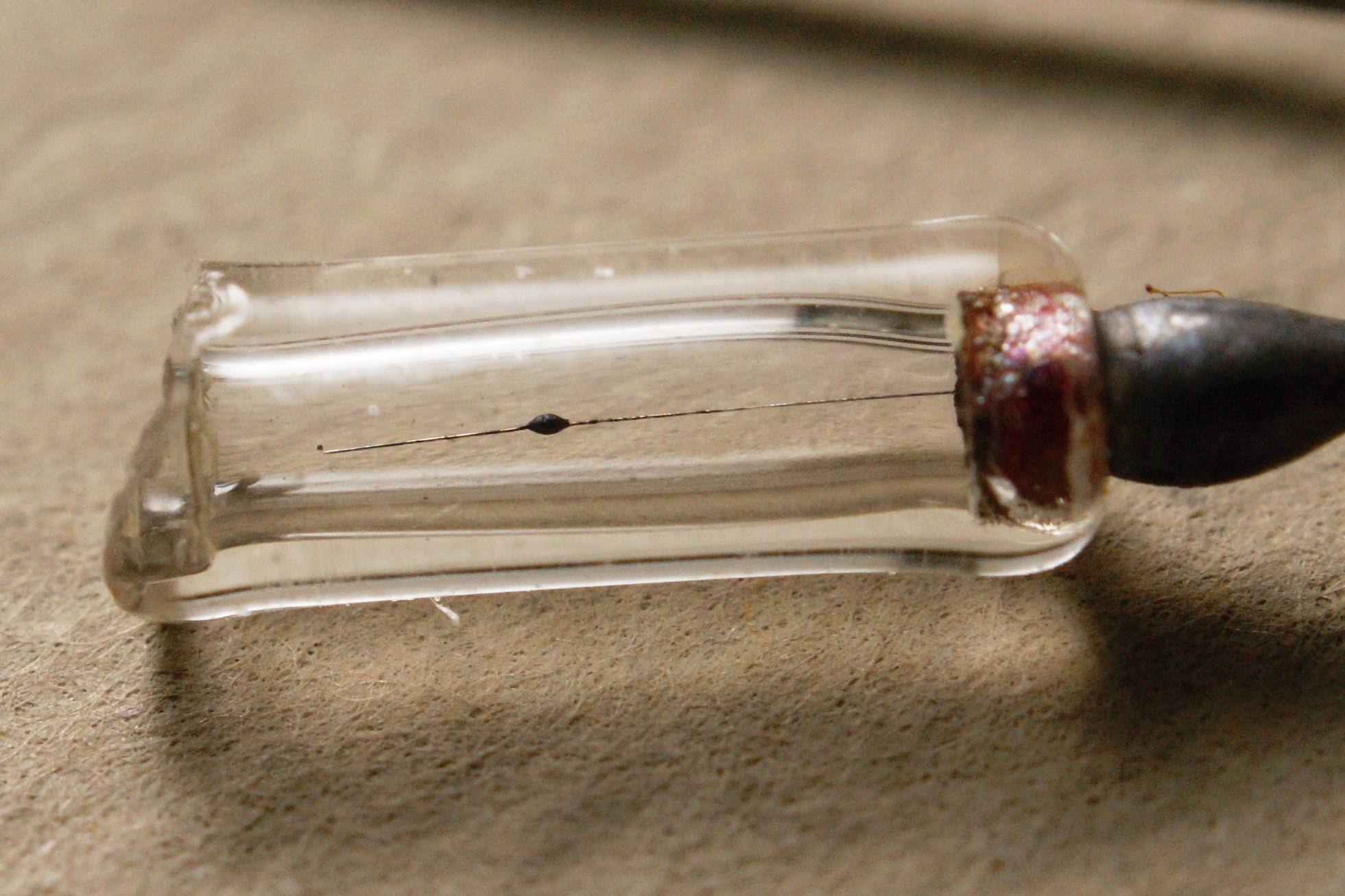

Собственно термистор - это едва заметная "капля" в середине колбы.

"К маленькому шарику из полупроводникового материала прикреплены тонкие вольфрамовые выводы. Шарик с выводами помещается в стеклянный баллон диаметром приблизительно 3 мм и длиной 7-9 мм." [1]

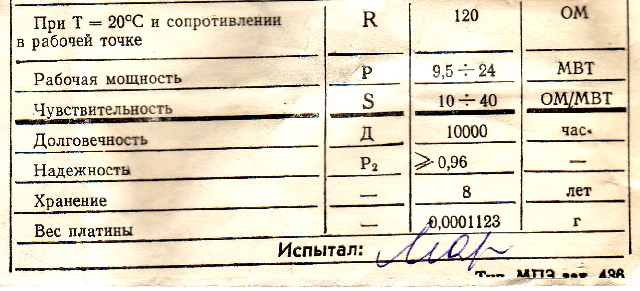

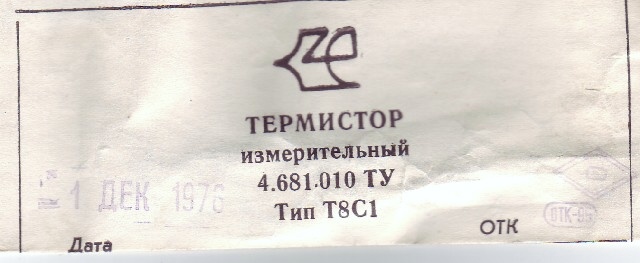

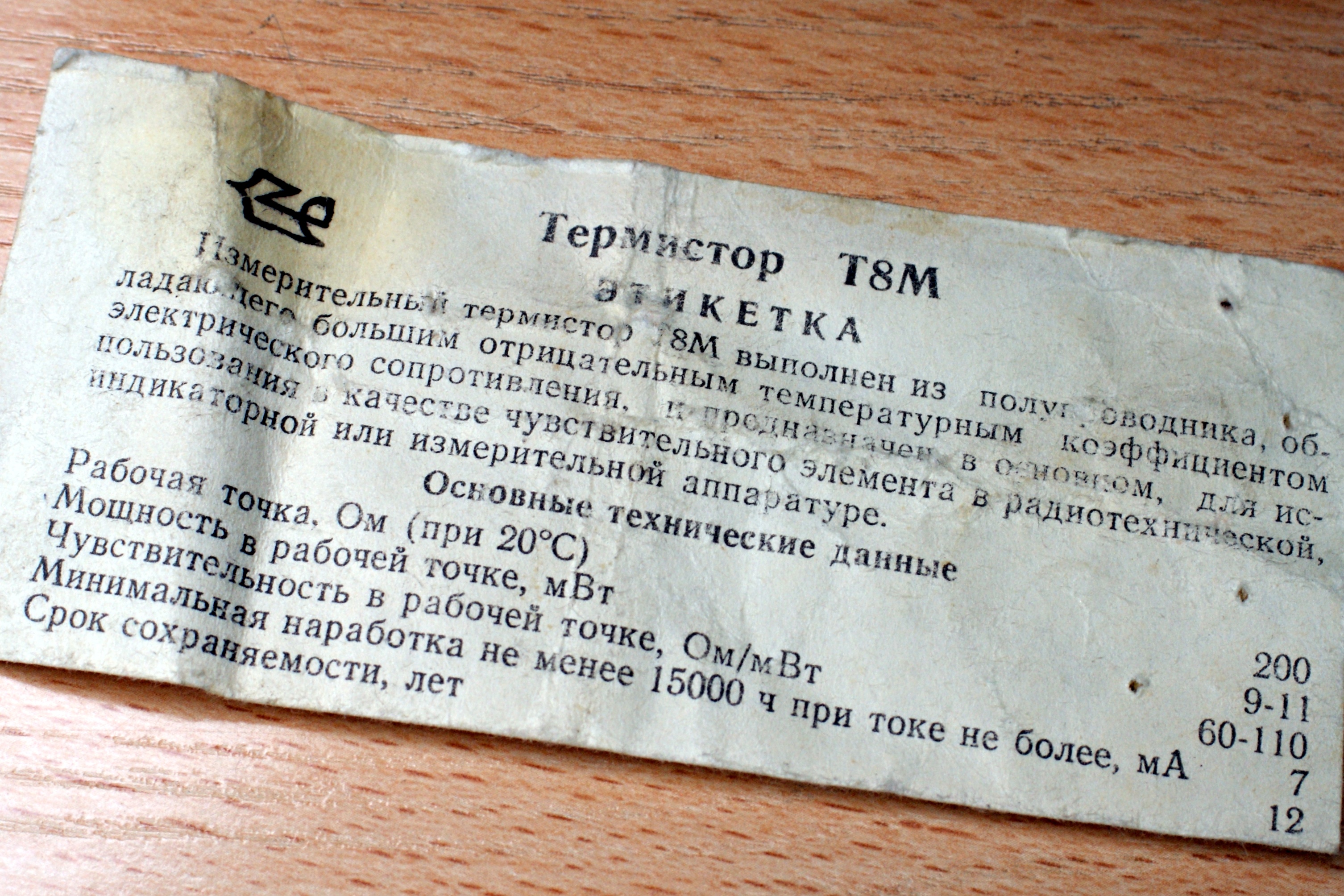

Все данные приведены прямо на упаковке-конверте:

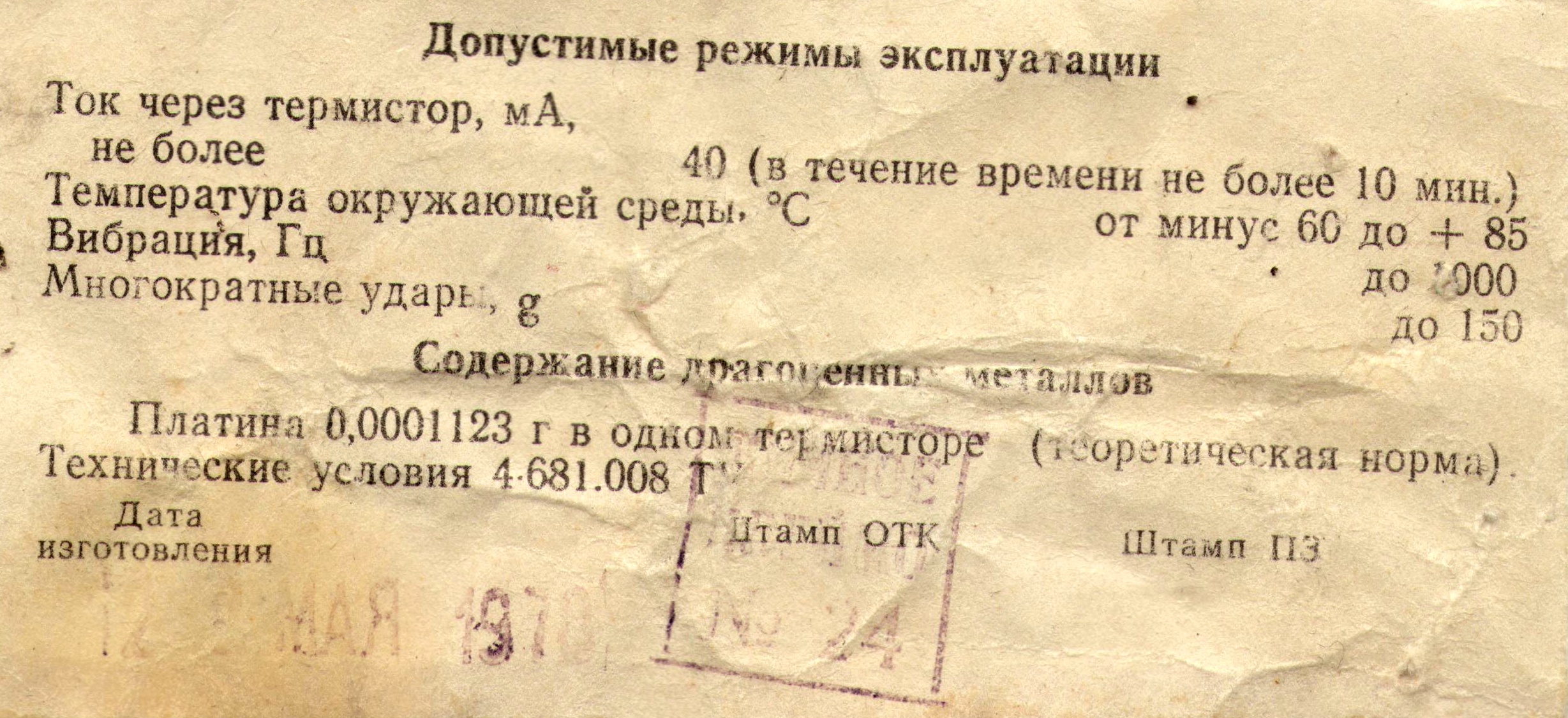

Более подробно можно прочитать в справочном листке. Порадовала грибоустойчивость :))

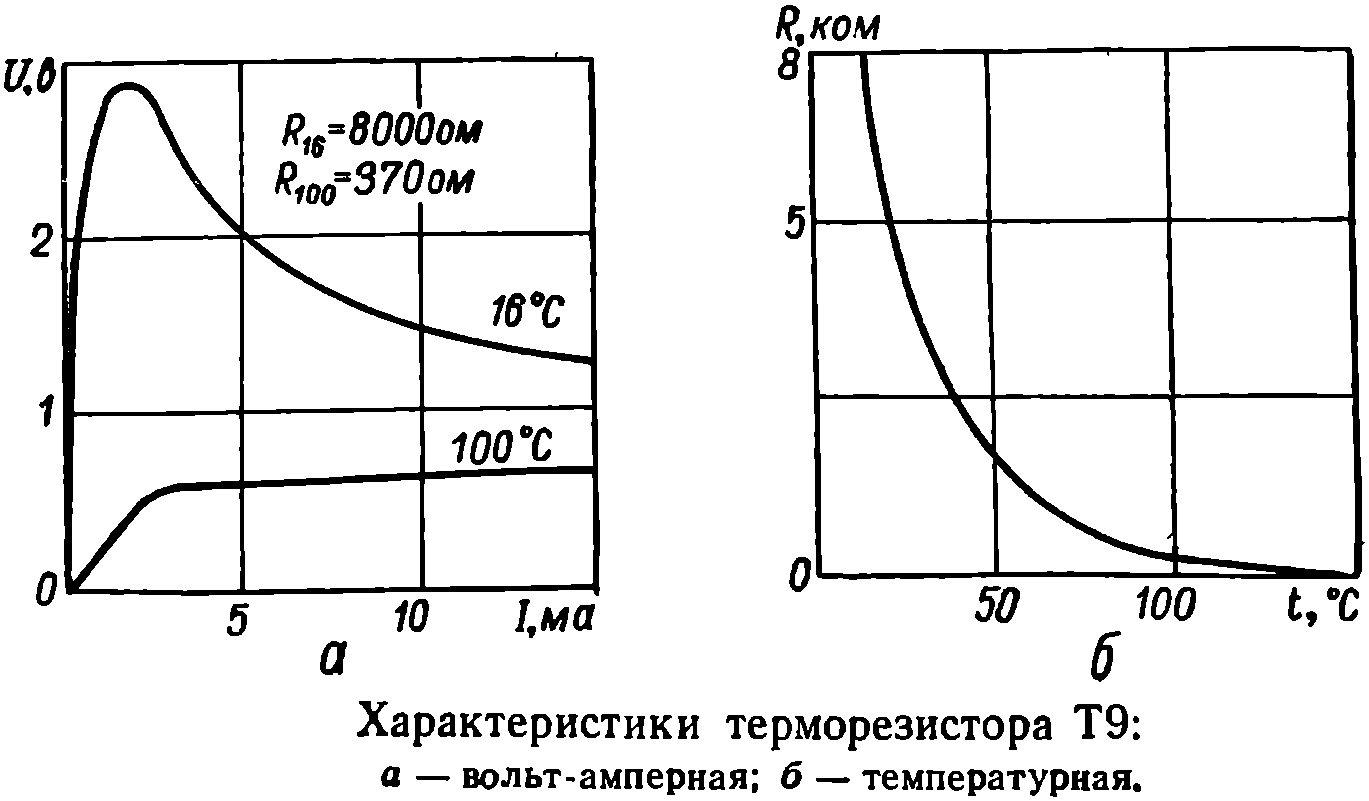

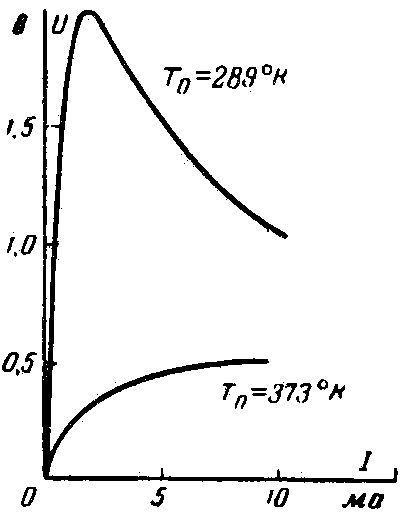

Вольт-амперная характеристика при разных температурах

Т9

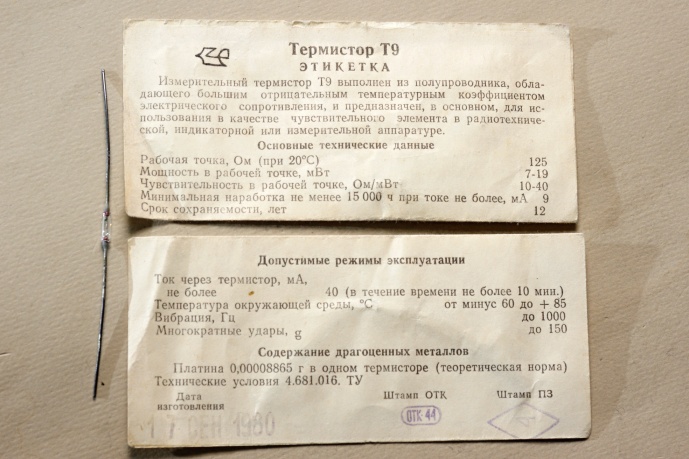

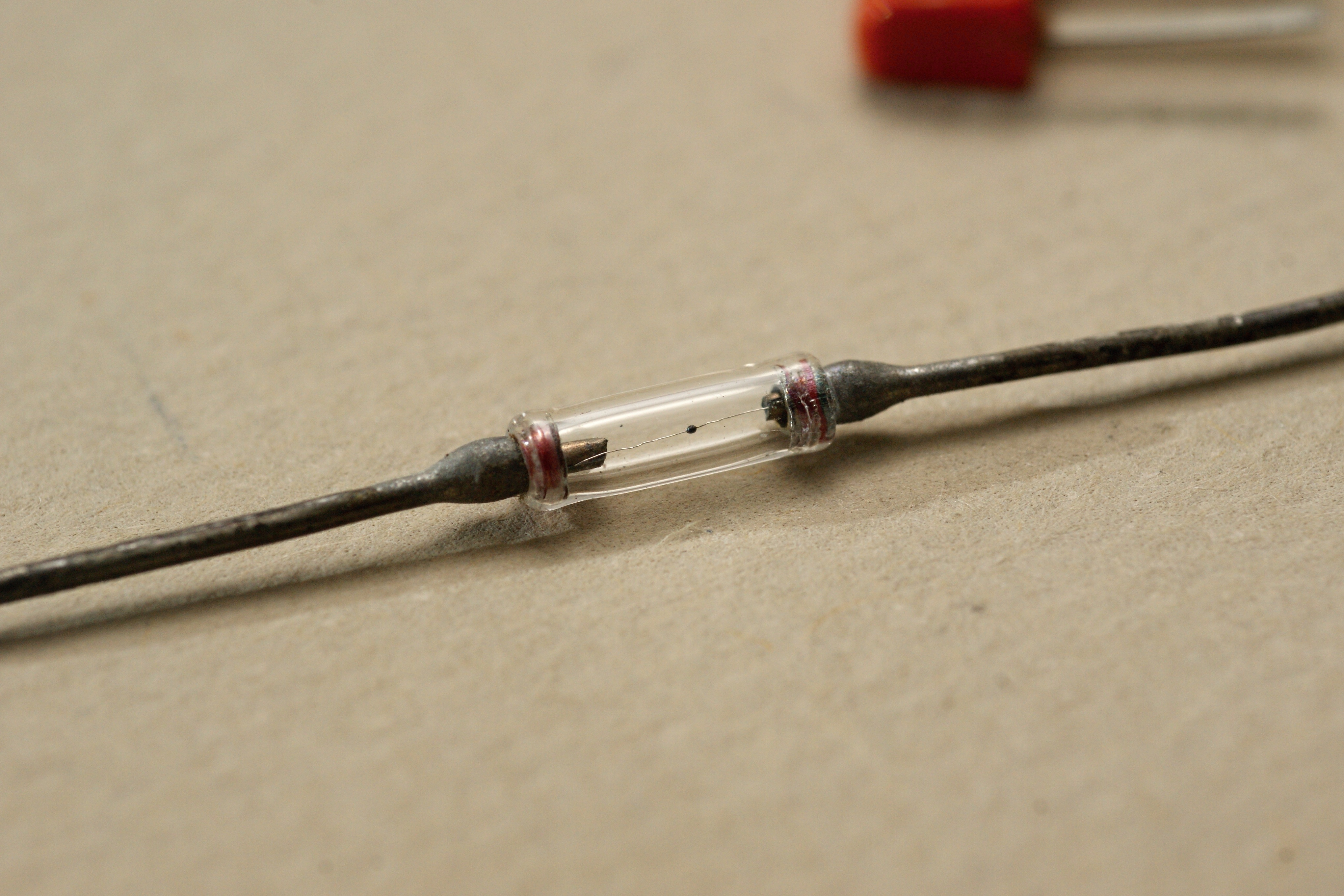

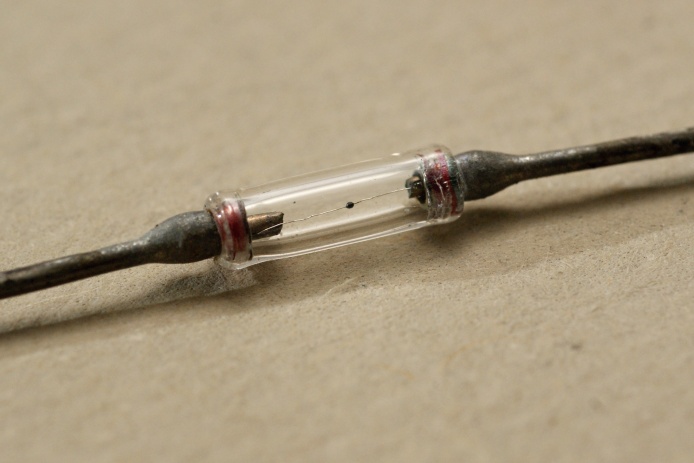

термистор Т9

Последний термистор серии. Отличие от того же Т8С1, я смотрю, лишь в несколько меньшей мощности в рабочей точке.

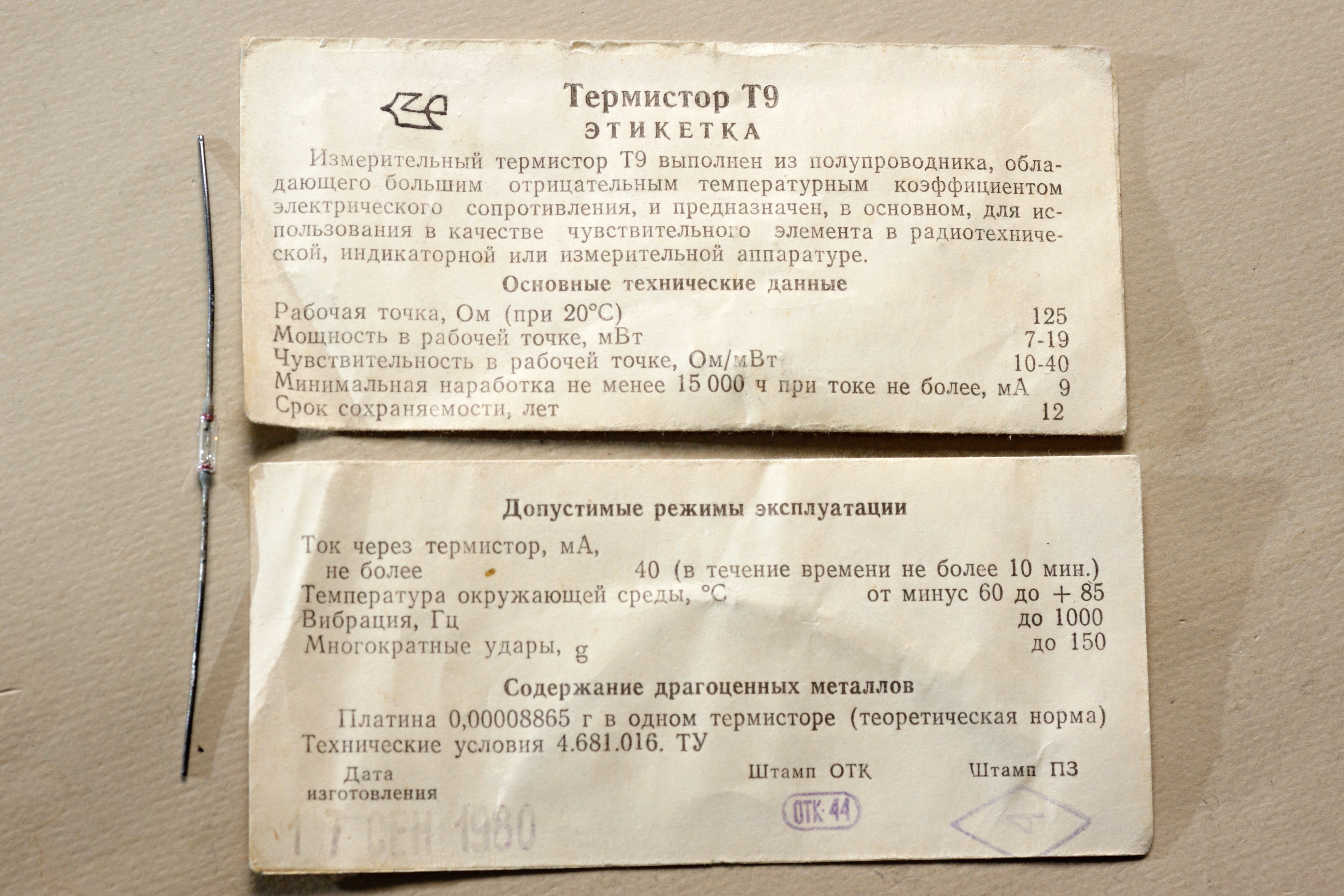

термистор Т9

Источники:

1. Гольдреер И.Г., Рогинский В.Ю. Нелинейные сопротивления. М.-Л., Госэнергоиздат, 1956. (Массовая радиобиблиотека. Вып. 255).
2. Шефтель И.Т. Термосопротивления. Государственное издательство физико-математической литературы. Москва, 1958.
3. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
4. Шашков А.Г., Касперович А.С. Динамические свойства цепей с термисторами, М.-Л., Госэнергоиздат, 1962.
5. Удалов Н.П. Полупроводниковые датчики. М.-Л., издательство "Энергия", 1965.
6. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
7. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
8. Стрижков Г.М. Измерение малых и сверхмалых переменных напряжений. М.-Л., издательство "Энергия", 1966 (Библиотека по автоматике, вып. 203).
9. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
10. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
11. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
12. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
13. Резисторы. Справочник. Том III. ВНИИ "Электронстандарт", 1980.
14. Ю.В. Зайцев и др. Полупроводниковые резисторы в электротехнике/ Ю.В. Зайцев, А.Н. Марченко, И.И. Ващенко.- М.: Энергоатомиздат. 1988.
15. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
