Т150

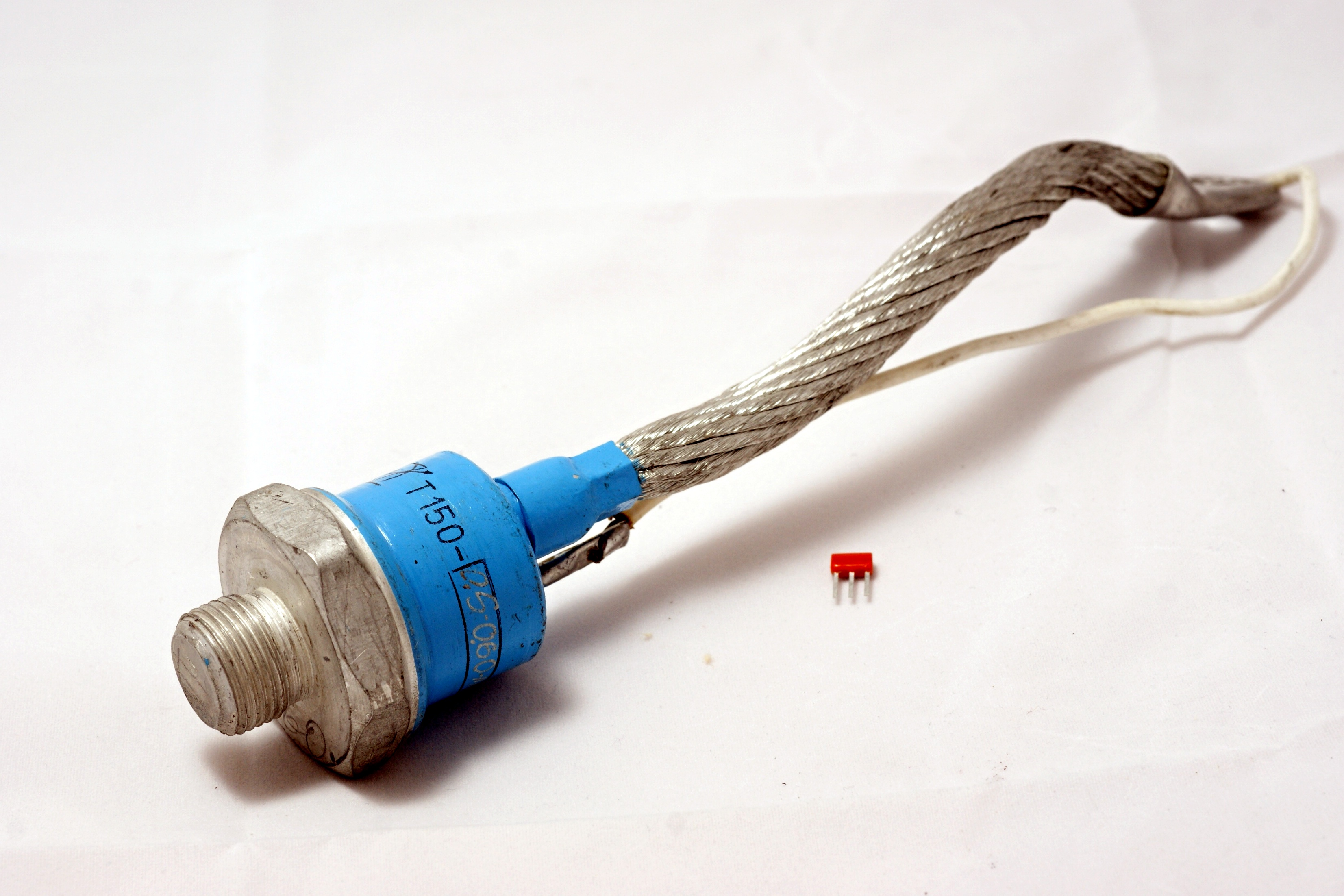

Любопытный тиристор. Известен неунифицированный Т160, на 160 ампер, а вот Т150 в литературе упоминается лишь отрывочно. Полагаю, это некий тиристор раннего периода, который в дальнейшем не получил массового распространения. По предельным параметрам Т150 сильно уступает схожему Т160, видимо потому он и проиграл.

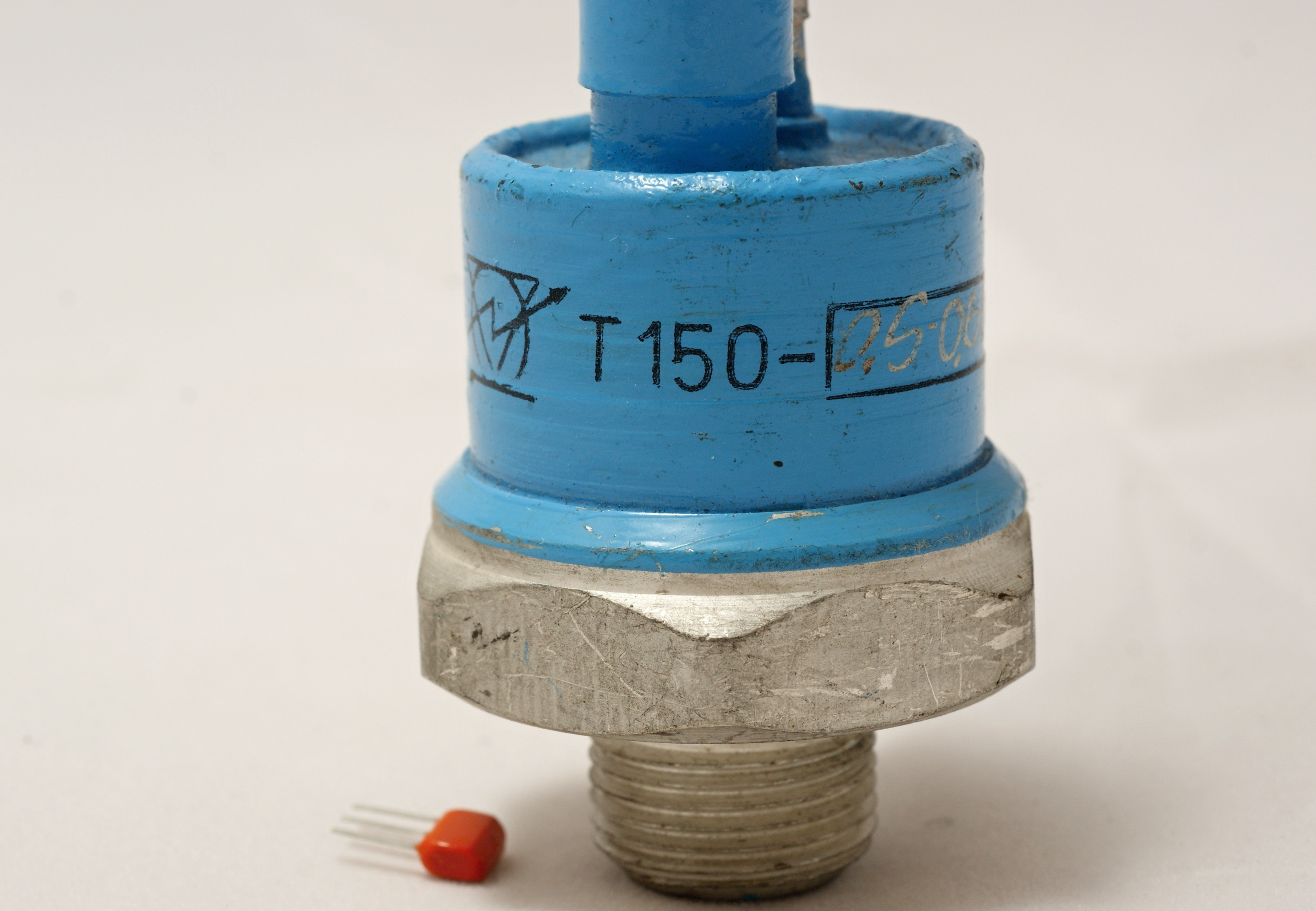

Производитель его - Запорожский завод "Преобразователь" (Украина).

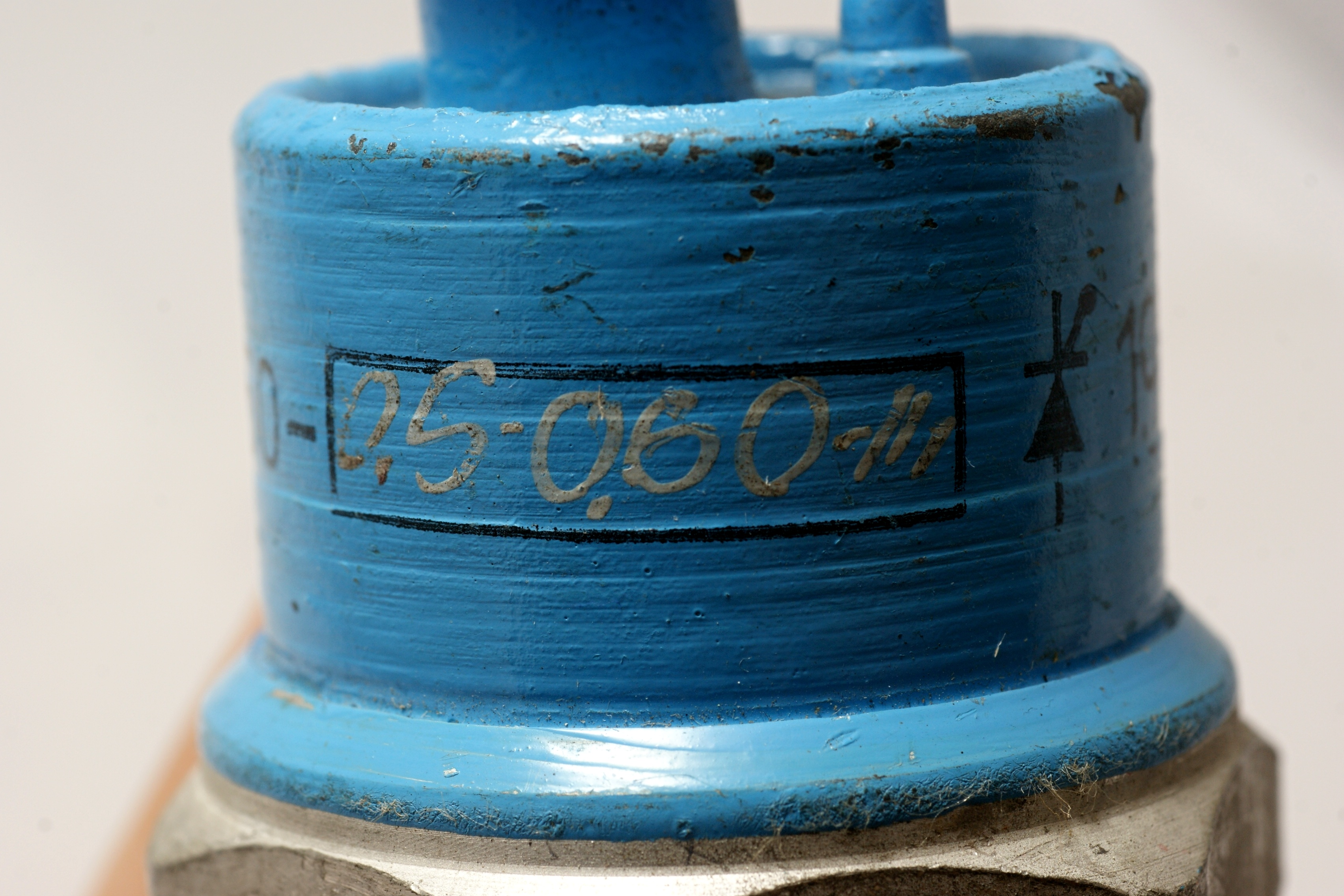

Обозначение Т150-0.5-0.60-III соответствует тогдашнему ГОСТ 14069-68, т.е. это тиристор с номинальным током 150 А и номинальным напряжением 50 В (всего, да), падением напряжения 0,60 В и временем выключения от 70 до 250 мкс.

Электрические параметры

Повторяющееся обратное напряжение - от 50 до 1000 В
Ударный ток - 2000 А
∫i2dt - 20000 А2
Обратный ток и ток утечки - не более 15 мА
Прямое падение напряжения (амплитудное значение) - не более 0,75 В

Источники:

1. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
2. Вишневский А.И., Руденко В.С., Платонов А.П. Силовые ионные и полупроводниковые приборы. Учеб. пособие для вузов. Под ред. В.С. Руденко. М., "Высш. школа", 1975.
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
